POWERBOX All in one...

[silverhawk]

Όλοι όσοι ασχολούνται με την αστροφωτογραφια έχουμε έναν κοινό εχθρό στον τομέα του εξοπλισμού...τα καλώδια και τις ανεξάρτητες τροφοδοσίες της κάθε συσκευής π.χ. στο προσωπικό μου setup χρειάζομαι:



1 τροφοδοσία για ccd 13.5v (atik 383l+)

1 τροφοδοσία για focuser 12v

1 τροφοδοσία για τροχό 12v

1 τροφοδοσία στήριξη 12v

1 dew heater 12v

2 τροφοδοσίες usb 5v



Όλο αυτό το συνονθύλευμα καλωδίων και τροφοδοτικών πρέπει να μπει σε μια τάξη έτσι ώστε να μειωθεί σημαντικά ο χρόνος στησίματος σε τυχόν εξορμίσεις καθώς και η αποφυγή ατυχημάτων.



Έτσι λοιπόν σκέφτηκα να κατασκευάσω ένα powerbox όπου θα περιλαμβάνει ένα τροφοδοτικό με πολλαπλές εξόδους ανάλογα με τις απαιτήσεις της κάθε συσκευής.

Στο σχεδιαστικό μέρος επηρεάστηκα αρκετά από κάποια ανάλογη κατασκευή του Άγγελου Κεχαγιά που είναι δημοσιευμένη στο προσωπικό του site.



Έτσι λοιπόν είμαι στο διάστημα υλοποίησης ενός τροφοδοτικού με τα έξης χαρακτηριστικά:



inputs

230v η 12v



outputs



1 έξοδο 13.5v

6 εξόδους 12v

2 εξόδους 5v

1 έξοδο 230v



Έχω προβλέψει μέσω ενός διακόπτη 3 επαφών η λειτουργιά του να είναι εφικτή με τάση 230V η 12V και ο ελεγχος της ορθης λειτουργιας μεσω V.A. meter.



Παράλληλα έχει τοποθετηθεί ένα μικρό inverter έτσι ώστε όταν έχει επιλεχθεί η είσοδος 12V να υπάρχει δυνατότητα σύνδεσης φορητού υπολογιστή.

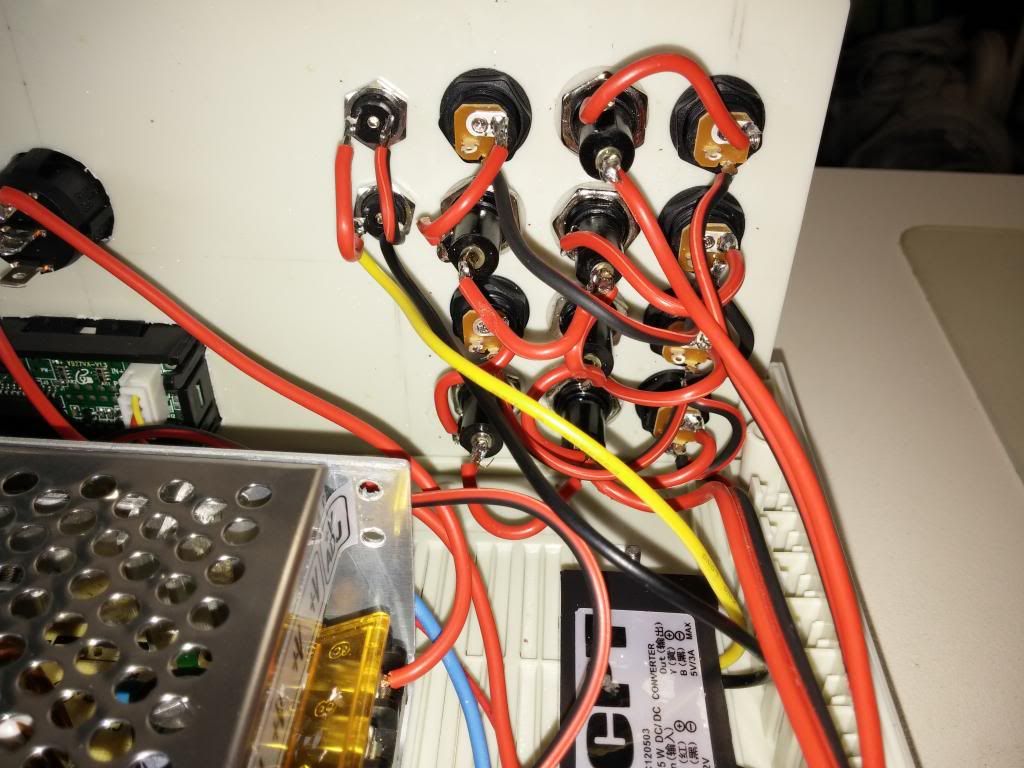

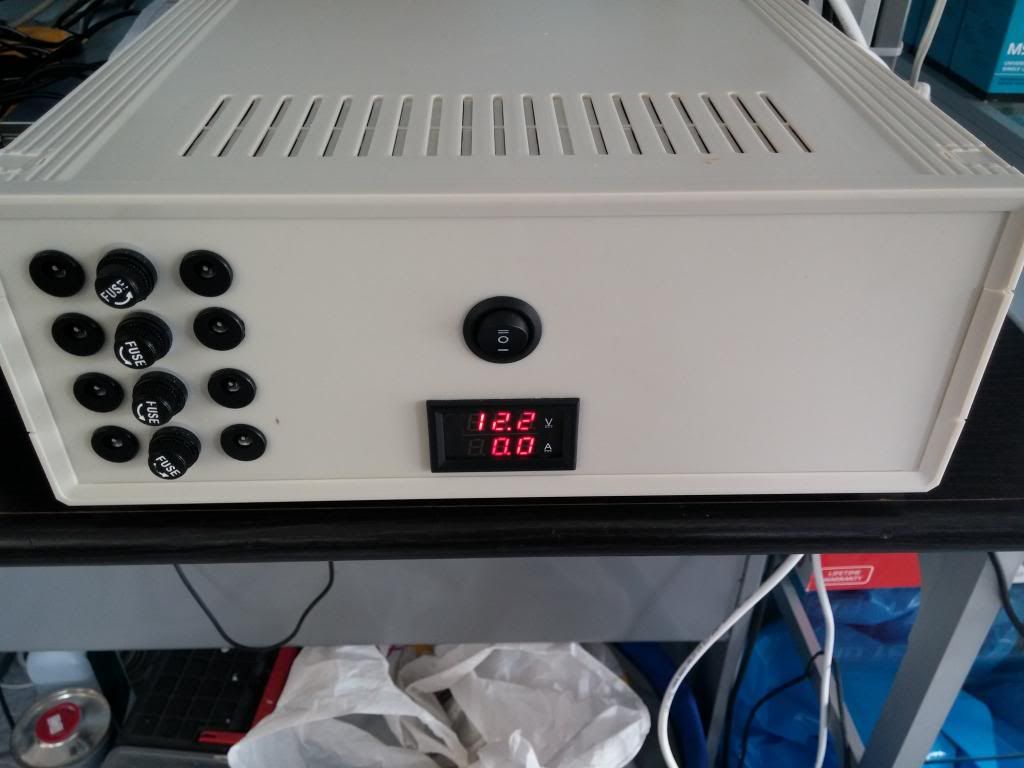

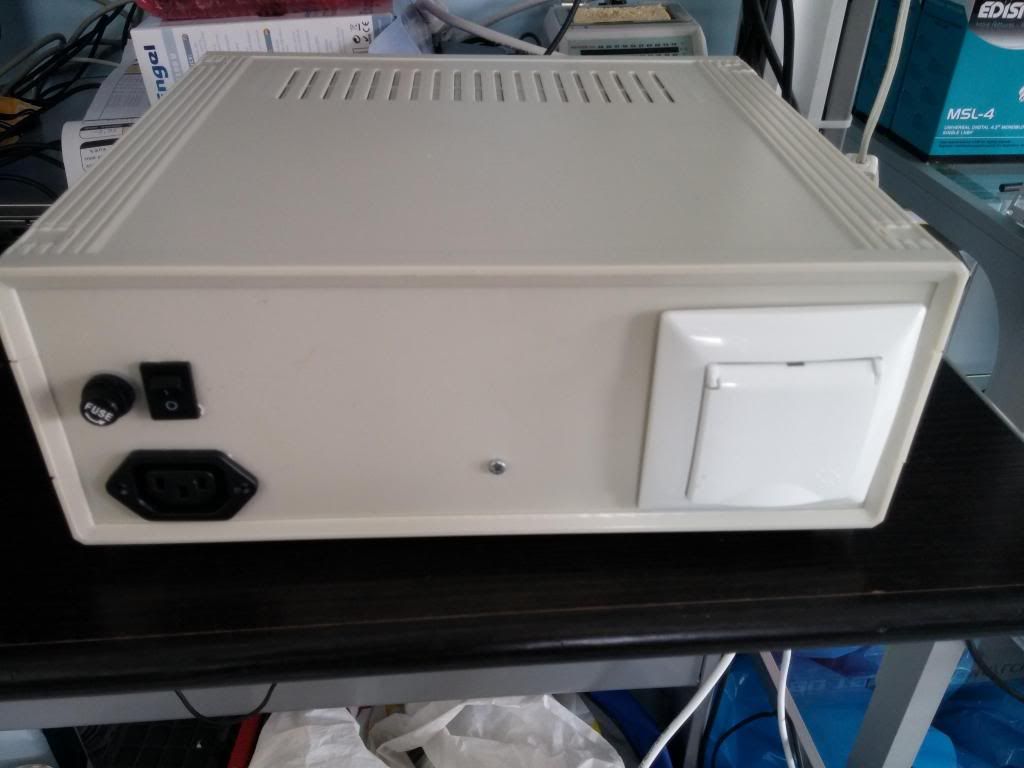

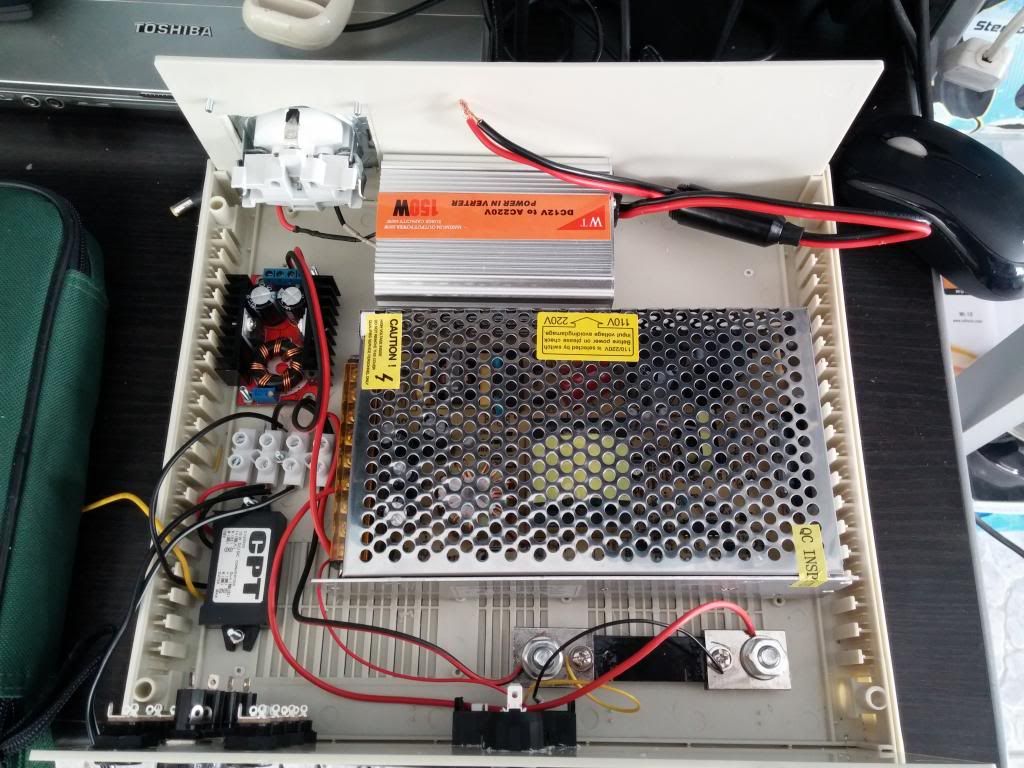

επισυνάπτω κάποιες φωτό από την διαδικασία κατασκευής χωρίς να έχει ολοκληρωθεί καθώς περιμένω να παραλάβω κάποια εξαρτήματα και χαρτί χαλκομανίας για την σήμανση.







[antreas]

πολύ ωραίος !!

[sportikus]

Ωραία κατασκευή περιμένουμε τελικά αποτελέσματα.

[cptfurz]

Εχω ενα-δυο ερωτηματα: την τάση των 5V πως την παίρνεις οταν εχεις στην είσοδο 12V? Χρησιμοποιείς κυκλωματακι με trimmer και LM 107 η παρεμφερές?

Με είσοδο 220 VAC χρησιμοποιείς τροφοδοτικό υπολογιστή για τις επι μέρους τασεις?

[ΔΗΜΗΤΡΗΣ ΣΟΦΟΥΛΗΣ]

Πολύ ωραίο φίλε μου. Θα μας το κάνεις και λιανά (σχεδιάγραμμα, υλικά, κόστος) για να δούμε και εμείς τι γίνεται;



Φιλικά

Δημήτρης.

[silverhawk]

Εχω ενα-δυο ερωτηματα: την τάση των 5V πως την παίρνεις οταν εχεις στην είσοδο 12V? Χρησιμοποιείς κυκλωματακι με trimmer και LM 107 η παρεμφερές?

Με είσοδο 220 VAC χρησιμοποιείς τροφοδοτικό υπολογιστή για τις επι μέρους τασεις?





καλημερα!

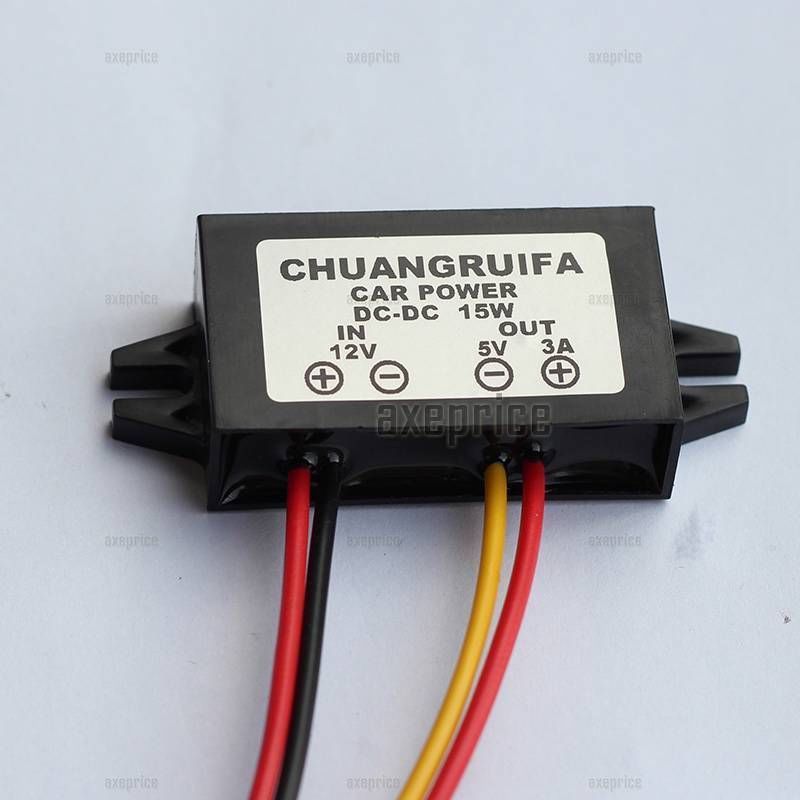

για τα 5v χρησιμοποιησα ενα dc step down.





για εισοδο 220v χρησιμοποιω ενα τροφοδοτικο 12v 20A



[silverhawk]

Πολύ ωραίο φίλε μου. Θα μας το κάνεις και λιανά (σχεδιάγραμμα, υλικά, κόστος) για να δούμε και εμείς τι γίνεται;



Φιλικά

Δημήτρης.



Ναι βεβαια οταν ολοκληρωθει η κατασκευη και υπαρχει μια συνολικη εικονα κοστους και υλικων.

[cptfurz]

Προσεγμενη κατασκεύη. Περιμένουμε λοιπον την αναλυτική περιγραφή.

[paul.78]

ΤΕΛΕΙΟ!!!!!!!!!

[kookoo_gr]

για την ενδειξη των volt/ampere μήπως εχεις καποιο λινκ;

[Αγγελος]

Πολύ καλό το powerbox! Προσεγμένο και με έμφαση στην λεπτομέρεια.Ιδιαίτερα το κομμάτι που έχεις βάλει

ξεχωριστές ασφάλειες στις εξόδους.Εύγε !

[silverhawk]

για την ενδειξη των volt/ampere μήπως εχεις καποιο λινκ;



Καλημερα μπορεις να δεις εδω και εδω

[Andreas72]

Μπράβο για την όμορφη κατασκευή!!!

[cptfurz]

για την ενδειξη των volt/ampere μήπως εχεις καποιο λινκ;



Καλημερα μπορεις να δεις εδω και εδω



Μόλις παρήγγειλα 2 κομματια απο το ebay

Ευχαριστούμε για το link

[silverhawk]

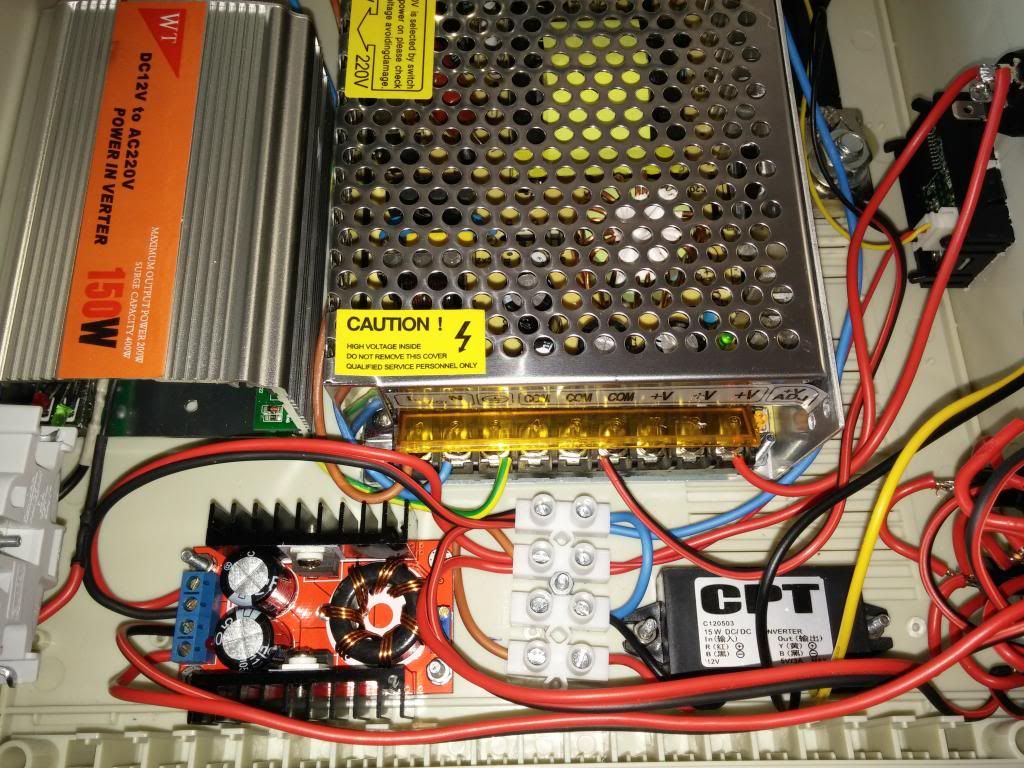

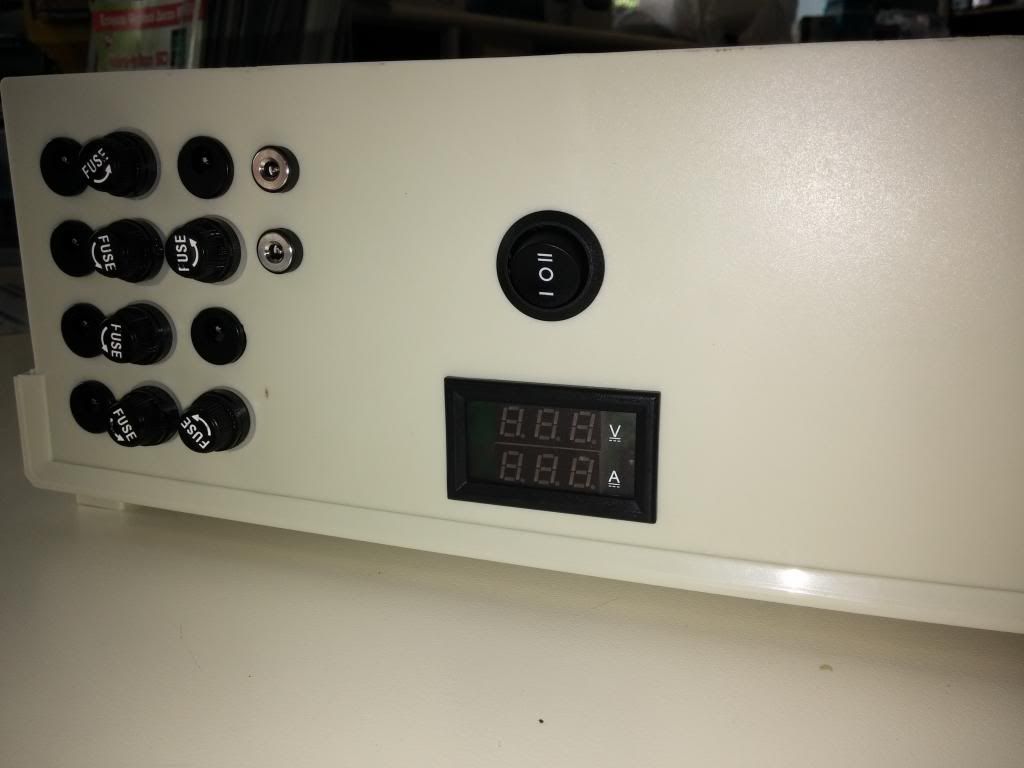

προσθετω ακομα 3 φωτογραφιες με την καλωδιωση σχεδον να εχει ολοκληρωθει καθως επισης εχουν τοποθετηθει στην προσοψη και οι 2 εξοδοι 5v









[evansg]

Γιατί έβαλες inverter 12V?

αφού το τροφοδοτικό είναι 12V!

[silverhawk]

Γιατί έβαλες inverter 12V?

αφού το τροφοδοτικό είναι 12V!





γεια σου Βαγγελη!

Το inverter ειναι για το βουνο....απο 12 σε 220 για τροφοδοσια Η/Υ.



Για να τα παρουμε τα πραγματα απο την αρχη οταν η τροφοδοσια θα ειναι απο εξωτερικη πηγη 12v (π.χ. αυτοκινητο) τοτε το εσωτερικο 12v τροφοδοτικο παρακαμπτεται και δινω απευθειας ρευμα στις καταναλωσεις και παραλληλα στο inverter για το adapter του υπολογιστη.

[GALEX]

Πολύ ωραία και πλήρης κατασκευή!

Υπάρχει κάποιο διάγραμμα σύνδεσης και αναλυτική λίστα υλικών;

[ted1977]

Πολύ ωραίο μπράβο! Έχω κάνει κάτι ανάλογο με τροφοδοτικό από pc. Έχει 12 και 5 νοlt τα οποία με ένα καλώδιο τα οδηγώ σε φισακια μικροφωνικης μέσα σε ένα μικρό κουτάκι το οποίο βάζω στην θέση του ερευνητικού. Η συνδεσμολογία είναι ups - τροφοδοτικό - συσκευές. Ενώ για βουνό μπαίνει πρώτα ενα inverter.

[Magicstar]

Υπάρχει και πιο έτοιμη λύση με 75 αμπερ μπαταρια και ρυθμιζόμενες τάσεις στις εξόδους. Περισσότερες πληροφορίες εδω:



http://www.astropixel.gr/constructions-and-more/magicbag-power-station-mps

[stelios_STI]

Υπάρχει και πιο έτοιμη λύση με 75 αμπερ μπαταρια και ρυθμιζόμενες τάσεις στις εξόδους. Περισσότερες πληροφορίες εδω:



http://www.astropixel.gr/constructions-and-more/magicbag-power-station-mps





Αφου εχετε επανω αμπερομετρα, για πειτε τπτ απο καταναλωσεις περιπου ποσα amp τραβατε;

Ειχα κανει κι εγω καποιες μετρησεις παλιοτερα να δω αν συμβαδιζουν

[Magicstar]

Εγω προσωπικα τραβαω μαξιμουμ 2 αμπερ την ωρα. Εχω πανω βαση, mini pc, dslr, hub και 2 dew heaters.

[stelios_STI]

Εγω προσωπικα τραβαω μαξιμουμ 2 αμπερ την ωρα. Εχω πανω βαση, mini pc, dslr, hub και 2 dew heaters.



Σαν λιγα μου φαινονται... εγω τραβαω 2amp τα dew μονο...



https://www.astrovox.gr/forum/viewtopic.php?t=16599&start=15

[Magicstar]

Ποια dew heaters εχεις και τραβανε τοσο;
