Εκπληκτικός αντάπτορας για Autoguide!

[maxplanck]

Φίλοι

Βρίσκομαι στην πολύ ευχαριστη θέση να σας παρουσιάσω μια απο τις κατασκευές ενος μέλους του forum μας.

Αναφέρομαι στον Starguider και στη κατασκευή του ανταπτορα παράλληλης θύρας για autoguide.

To σκεπτικό της αυτόματης οδήγησης ειναι λιγο-πολύ γνωστο.

Η θυρα autoguide της ηλεκτροκίνητης βάσης συνδεεται μεσω του εν λόγω ανταπτορα με το pc μας.

Προσοχή, αν η βαση δεν είναι ηλεκτροκίνητη,ΔΕΝ γίνεται autoguide.

Aν πάλι δεν υπάρχει θύρα no problem!!!Τοποθετείται!

Ο υπολογιστής με τη βοήθεια κατάλληλου προγράμματος διορθώνει μικρομετρικά τα λαθάκια της βάσης έχοντας σαν οδηγό ένα αστέρι - όχι υποχρεωτικά το ιδιο με αυτό που φωτ/με- πληροφορία που παιρνει απο απλη ή μακράς έκθεσης κάμερα.

Προφανώς η κάμερα βρίκεται σε οδηγητικό τηλεσκόπειο ή σε off axis guider.



ΘΕΩΡΗΤΙΚΗ ΣΧΕΔΙΑΣΗ-ΚΥΚΛΩΜΑ

**************************

Οπτοζεύκτες ή αν προτιμάτε οπτοαπομονωτές αναλάμβάνουν να μετατρεψουν το σήμα του Η/Υ σε ... πάτημα ενός κουμπιού κινησης του τηλε κατα ορθή αναφορα ή αποκλιση.

Οι τιμές των αντιστασεων που χρησιμοποιούνται ειναι υπολογισμένες ώστε να ταιριάζουν με του εμπορίου



ΚΑΤΑΣΚΕΥΗ-ΠΟΙΟΤΗΤΑ ΚΑΤΑΣΚΕΥΗΣ

*****************************

Οποιοσδήποτε έχει μια μικρή εξοικείωση με τα ηλεκτρονικά θα την πραγματοποιήσει άνετα.

Οι ύπολοιποι μάλλον θα ζητησουν την βοήθεια του Starguider ή κάποιου ηλεκτρονικού εργαστηριου.

Τα υλικά βρίσκονται πανεύκολα.Δεν ξερω μονο για τους οπτοζεύκτες.

Καλά,γινεται και παραγγελία

Η ποιότητα κατασκευής ξεφευγει κατα πολύ απο το επίπεδο των οικιακών ιδιοκατασκευών απειλώντας με ανεση να καταλάβει τη πρωτη θέση ακομη και ανάμεσα σε έτοιμες κατασκευές εταιριών (π.χ.Shoestring)

Oι λόγοι είναι πολλοί,π.χ :δεν μπορεί να υπάρξει ψυχρή κόλληση ή οξειδωμένο καλώδιο!!!

Ουτε υλικά β' ποιότητας!!!



ΣΤΗ ΠΡΑΞΗ

*********

Η κατασκευή εχει δοκιμαστει σε συνθήκες εργαστηριου με αριστα αποτελέσματα.

Συντομα θα δοκιμαστει σε πραγματικές συνθήκες και σε φωτογραφιση για βαθυ διάστημα.

Θα οδηγήσει τις βασεις EQ6SKYSCAN,HEQ5.

Δεν βρίσκω κανέναν λόγο να μη συνεχίσουν οι κριτικές να είναι διθυραμβικές!!!



***************************

Επισκεφτειτε την ιστοσελίδα του φίλου μας και ... θαυμάστε!!!

http://uk.geocities.com/starguider1/autoguider.htm

http://uk.geocities.com/starguider1/astro_projects.htm

Ευχαριστούμε Starguider



Φιλικά

Μax

[maxplanck]

Να προσέξετε και τις υπόλοιπες φοβερές κατασκευές!!!

Μη περιμένετε απο τον Starguider!!!

Παραείναι σεμνός.

[Γεώργιος Ταρσούδης]

Μπράβο στον Starguider δεν παίζετε στις κατασκευές θα έλεγα ότι έχει το καλύτερο site σε κατασκευές όχι μόνο στην Ελλάδα αλλά και στο εξωτερικό!!!

Καλή συνέχεια!!!



Φιλικά Γιώργος

[maxplanck]

Εχεις απόλυτο δίκιο φίλε Γιώργο!!!

Περιμένουμε κι άλλα!!!

[MARINOS]

Starguider - "Χρυσό Κολλητήρι 2005"

[Starguider]

Αγαπητοί φίλοι,



Καταρχήν θα ήθελα να σας ευχαριστήσω όλους για τα καλά σας λόγια και ιδιαίτερα τον Maxplanck για τη θέλησή του να παρουσιάσει τη συσκευή και τον τρόπο που το έκανε.

Η ενασχόληση με την Ερασιτεχνική Αστρονομία ήταν σταθμός στη ζωή μου, αφού είδα και ένοιωσα πράγματα που μόνο εγκυκλοπαιδικά γνώριζα μέχρι τότε και μου έδωσε την ευκαιρία να γνωρίσω νέα άτομα, αξιόλογα και με κοινά ενδιαφέροντα.

Μια παλαιότερή μου ενασχόληση, τα ηλεκτρονικά, ήρθε να υποστηρίξει τη νέα μου αγάπη. Είμαι ευτυχής που μπορώ να συνδυάζω δύο αγαπημένες μου ασχολίες για προσωπική ευχαρίστηση αλλά και για τη δυνατότητα που μου δίνεται να μοιράζομαι με άλλους συνάδερφους ερασιτέχνες αστρονόμους, ιδέες και προβληματισμούς μου.

Για αυτό το λόγο δημοσίευσα και συντηρώ στο διαδίκτυο ιστοσελίδες αστρονομίας στις οποίες περιγράφω εκτός των άλλων κάποιες κατασκευές και ιδέες που εφάρμοσα επιτυχώς στο δικό μου εξοπλισμό.

Είναι όλοι ευπρόσδεκτοι να τις επισκεφθούν και να σχολιάσουν ή να προτείνουν βελτιώσεις.

Επίσης είμαι ανοικτός σε ιδέες που χρειάζονται υλοποίηση και εμπλέκονται ηλεκτρονική και ψηφιακή σχεδίαση. Ο περιορισμένος χρόνος που αυτό τον καιρό έχω λόγω «άφιξης τέκνου» στην οικογένεια δεν θα είναι απαγορευτικός παράγοντας για ανάπτυξη νέων ιδεών. Θέληση και όρεξη να υπάρχει και όλα γίνονται …



Φιλικότατα,



Μαρίνος – Starguider

http://uk.geocities.com/starguider1/astro.htm

[Γεώργιος Ταρσούδης]

Μαρίνε, ερώτηση οδήγηση σειριακά μπορούμε να έχουμε ή όχι? γιατί εάν μπορούμε δεν έχω πρόβλημα γιατί έχω σειριακή στο Laptop.



Γιώργος

[maxplanck]

Γιώργη, ο υπολογιστής σου έχει την γνωστη 25 pins θυρα για εκτυπωτή???

[Γεώργιος Ταρσούδης]

Στο σπίτι ο Η/Υ έχει παράλληλη αλλά εγώ βγαίνω με το φορητό μου και έχω βάλει σειριακή κάρτα. Τι λες να κάνω?



Γιώργος

[Starguider]

Γιώργο,



καταρχήν παραξενεύομαι που το laptop σου δεν έχει παράλληλη θύρα . Συνηθίζεται τα τελευταία μοντέλα να μην έχουν σειριακή αλλά διατηρούν την παράλληλη.

Εάν δεν διαθέτεις λοιπόν παράλληλη τότε το πρόβλημα είναι διπλό:

1. Χρειάζεσαι επιπλέον ειδικό ενδιάμεσο μετατροπής (δεν γνωρίζω αν υπάρχει κάτι τέτοιο έτοιμο)

2. Το GuideDog δεν κάνει autoguide μέσω σειριακής θύρας.



Αυτό σημαίνει ότι πρέπει να βρεθεί καταρχήν software που να κάνει autoguiding και να οδηγεί σειριακή θύρα. Μόλις βρεθεί αυτό τότε υπάρχει περίπτωση να κατασκευασθεί ένα άλλο κύκλωμα που να δέχεται τις ανάλογες εντολές και να οδηγεί τη στήριξη.

Σημειωτέων η παράλληλη θύρα διαθέτει 8 bit που μπορούν να ελεγχθούν απευθείας πράγμα δεν μπορεί να συμβεί με τη σειριακή αφού αυτή μεταφέρει τα data σειριακά. Χρειάζεται κάτι "εξυπνο" π.χ. μικροελεκτής να ερμηνεύει τη πληροφορία που έρχεται σε σήματα κίνησης της στήριξης...



Εάν σκεφτώ κάτι άλλο θα σε ενημερώσω,



Φιλικά,



Μαρίνος - Starguider

http://uk.geocities.com/starguider1/astro.htm

[Γεώργιος Ταρσούδης]

Σκέφτηκα κάτι !!! μήπως εάν έπαιρνα ένα μετατροπέα από USB > παράλληλη που πάνω σε αυτήν θα έβαζα τον έλεγχο για guide και στην σειριακή κάρτα που είδη έχω να συνδέω το τηλεσκόπιο δεν θα πετύχει ?



Βρήκα αυτό για δες και εσύ που έχεις πιο πολύ πείρα ή αν έχεις ακούσει

http://cgi.ebay.es/CABLE-CONVERTIDOR-DE-USB-A-PARALELO_W0QQitemZ5831297085QQcategoryZ3668QQcmdZViewItem



Φιλικά Γιώργος

[arasteo]

Παιδιά για αυτό τι λέτε ;



USB port guiding using the GPUSB product



http://www.store.shoestringastronomy.com/products_gp.htm







θοδωρής

[Γεώργιος Ταρσούδης]

Αrasteo καλό αυτό που βρήκες αλλά να ρωτήσω κάτι? η στήριξη μου με το autostar που έχω μέσω του τηλεχειριστηρίου συνδέετε στον Η/Υ μέσο ενός καλωδίου τηλεφωνικού και με έναν adaptor στην Σειριακή του Η/Υ και μέσο driver που κατέβασα από την ASCOM και χρησιμοποιώ την επιλογή που είναι για LX200 με autostar παρόλο που έχω LXD-75 το autostar είναι το ίδιο μπορώ να κάνω έλεγχο του τηλεσκοπίου μου το πρόβλημα μου είναι τώρα στην CCD που είναι η Toucam Pro που έχω την οποία θέλω να την έχω καμιά φορά για οδήγηση εκεί δεν καταλαβαίνω τι πρέπει να γίνει!!! Κάτι μου φεύγει η δεν καταλαβαίνω!!! το έχει κάνει κανείς αυτό?



Φιλικά Γιώργος

[Γεώργιος Ταρσούδης]

Έχω την εντύπωση ότι εάν τα δοκιμάσω με το Guidedog θα έχω οδήγηση και δεν θέλω τίποτα άλλο απλά δεν έχω ηλεκτρονικό εστιαστή!!!



Φιλικά Γιώργος

[arasteo]

Γιώργο ,



αυτό που θα χρειαστείς , για οδήγηση με το GPUSB , είναι μια συμβατή

θύρα με το πρωτόκολο ST-4 και καλώδιο Rj-12 (αυτό με τα 6 καλωδιάκια) , το LX-90 που έχω δεν έχει τέτοια θύρα από την ''μάνα του'' , υπάρχει όμως το 909 APM που συνδέεται σε μια απο τις βοηθητικές θύρες της βάσης και απο την άλλη δέχεται συμβατές με το ST-4 εντολές . Την οδήγηση με το GPUSB αναλαμβάνει το K3CCDTools 3 , αργότερα και το GuideDog.



Δεν ξέρω αν το LXD-75 έχει τέτοια θύρα ή αν δέχεται το APM







Θοδωρής

[Γεώργιος Ταρσούδης]

Arasteo σε ευχαριστώ για την διαφώτιση !!! τώρα κατάλαβα τι γίνετε. Το LXD-75 έχει θύρα AUX άρα και αυτό μάλλον θα παίρνει το Meade #909 Accessory Port Module και αν πάρω και το GPUSB με το K3CCD ver.3 θα έχω τελικά οδήγηση!!! τώρα το κατάλαβα!!! η CCD (Toucam) μόνο που μπαίνει δεν κατάλαβα αφού αυτή έχει USB σύνδεση? Βλέπω πώς το #909 λέει σε στην πρόσοψη CCD αλλά είναι σε Rj-8 h Rj-12 νομίζω, δεν φαίνεται καλά!!!



Φιλικά Γιώργος

[arasteo]

Γιώργο , η ΤoUcam όπως και κάθε άλλη usb camera , συνδέεται στον υπολογιστή και όχι στο APM .



Το GPUSB το συνδέεις επίσης σε usb του Η/Υ , και κατόπιν μέσω RJ-12 συνδέεις το GPUSB με το APM .



Στην έκδοση 3 του K3CCD υπάρχει επιλογή για οδήγηση μέσω του GPUSB.





Θοδωρής

[Γεώργιος Ταρσούδης]

Τώρα πια λύθηκαν όλες οι απορίες, σε ευχαριστώ για μια ακόμη φορά Arasteo!!!



Φιλικά Γιώργος

[maxplanck]

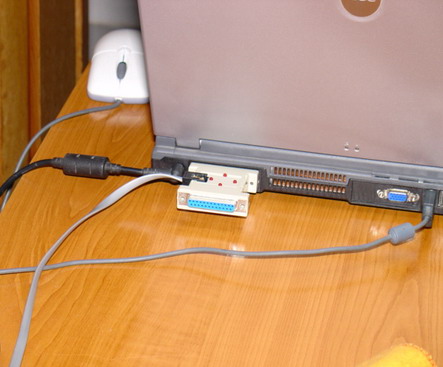

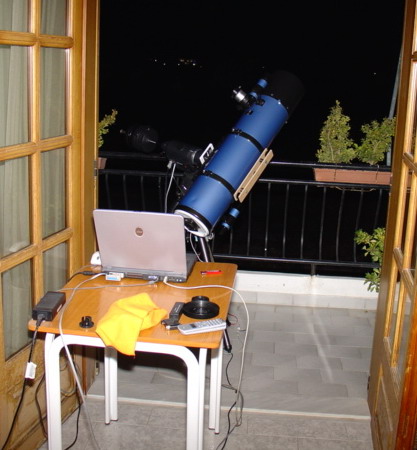

Δοκιμάζω τον ανταπτορα σε πραγματικές συνθήκες.

Προς το παρον .... ΕΞΑΙΡΕΤΟΣ!!!

[maxplanck]

Φίλοι

Δεν έχω λόγια να περιγραψω τον ενθουσιασμό μου!!!

Μετα απο κάποιες αλλαγές στις ρυθμίσεις του guidedog το σύστημα δουλευει... BΕΛΟΥΔΙΝΑ

Αν δε κάποιος ρωτήσει ,"ποιο απο τα δύο ειναι καλύτερο,της Shoestring η του Starguider ,δε θα διστασω να απαντήσω:ΑΝ ΚΑΠΟΙΟ ΕΙΝΑΙ ΚΑΛΥΤΕΡΟ ΑΥΤΟ ΕΙΝΑΙ ΤΟΥ... STARGUIDER!!!!

Δε συνεχίζω τις διθυραμβικές κριτικές για να μη κοκκινίζει ο Μαρίνος!!!

Φίλοι

reviewer δεν είμαι ,ούτε ανήκει στη σφαίρα των ενδιαφερόντων μου να γίνω.

Αλλά... απεριόριστο χρόνο έκθεσης,επιεικώς σε prime focus μπορω να εγγυηθώ.

Προσωπικά , παρακάλεσα τον Μαρίνο να ετοιμάσει δύο κομμάτια για φίλους μου(george 12!!!)

ΜΠΡΑΒΟ ΜΠΡΑΒΟ ΜΠΡΑΒΟ!!!!!!!!

[arasteo]



Καταλαβαίνω απόλυτα τον ενθουσιασμό σου !!!!!



Ανυπομονώ να δοκιμάσω και το δικό μου GPUSB , ελπίζω να δουλεύει





Θοδωρής

[Polykarpos]

Έχω μια στήριξη DS2114 και ένα πανάρχαιο (μεν πολύ μικρό και εύχρηστο δε) laptop (486 ) με υποδοχή παράλληλης θύρας.



Μπορώ να εφαρμόσω το σύστημα του άριστου φίλου μας ... Εύγε αγαπητέ.
