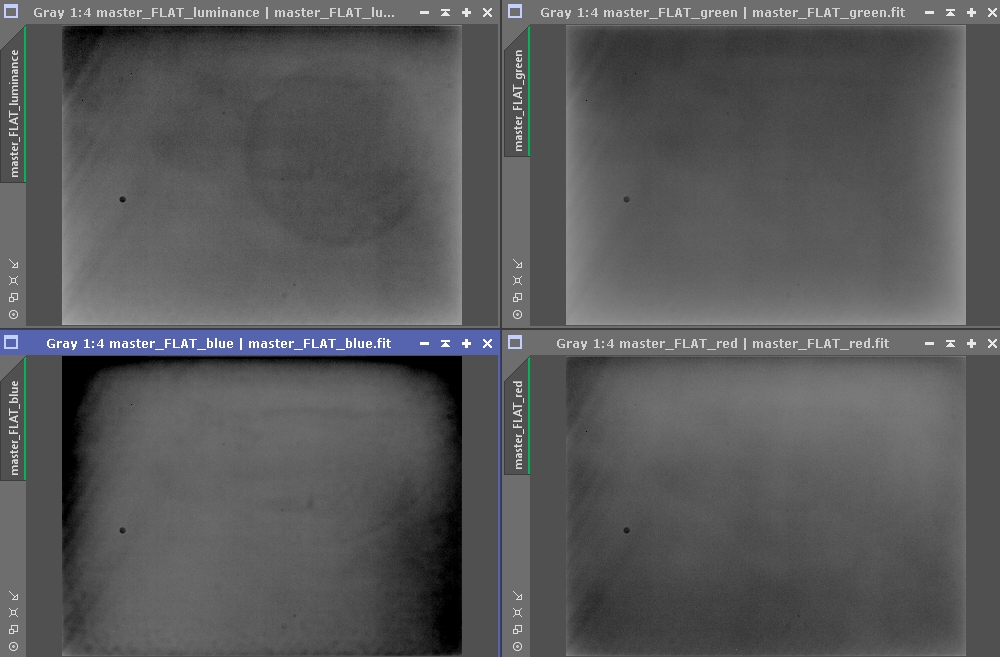

KC Δημοσιεύτηκε Αύγουστος 11, 2015 Δημοσιεύτηκε Αύγουστος 11, 2015 Καλησπέρα Αντιμετωπίζω ένα πρόβλημα με το calibration των FIT frames. Η CCD camera είναι η SBIG ST2000XM και έχει τις παρακάτω τεχνικές προδιαγραφές Full Well Capacity=45.000 e- unbinned Gain=0.6e-/ADU unbinnedsaturation level=Full Well Capacity/Gain=45.000/0.6=75000 ADU Για να πάρω τα flat frames, ρυθμίζω το χρόνο έκθεσης ώστε να έχω στο υπόβαθρο 75000/3=25000 ADU περίπου σε κάθε φίλτρο. Στην επισυναπτόμενη φώτο "master_flats" όπως βλέπετε τα master flat frames σε R,G,B,L φίλτρα δεν είναι ομοιόμορφα φωτισμένα. Στο B φίλτρο υπάρχει αρκετό vignetting, σε σύγκριση με τα άλλα φίλτρα.Αυτό έχει σαν αποτέλεσμα τα calibrated light frames να μην είναι ομοιόμορφα φωτισμένα και σαν επακόλουθο το RGB frame να μην είναι ομοιόμορφα φωτισμένα και να έχει χρωματικά gradients στο υπόβαθρο. Προσπαθώ να καταλάβω τι φταίει..και θα ήθελα να ακούσω γνώμες από πιο έμπειρους. Ευχαριστώ ) “The fault, dear Brutus, is not in our stars, but in ourselves, that we are underlings.” ― William Shakespeare, Julius Caesar ALBIREO OBSERVATORY Αlbireoobservatory
evansg Δημοσιεύτηκε Αύγουστος 11, 2015 Δημοσιεύτηκε Αύγουστος 11, 2015 Το αφυγραντικό είναι στα τελευταία του και η κάμερα στις άκρες μαζεύει πάγο. Φαίνεται από τις γραμμές που κάνει στις άκρες. Αν το έχεις πάνω από 2 χρόνια έτσι σίγουρα θέλει ψησιμο στο φούρνο για 2 ώρες στους 160 βαθμούς και θα έχει ζωη για άλλα 2 χρόνια Κάνε τη διαδικασία της SBIG και θα σε OK http://celestialpixels.com
KC Δημοσιεύτηκε Αύγουστος 12, 2015 Συγγραφέας Δημοσιεύτηκε Αύγουστος 12, 2015 Καλημέρα ΒαγγέληΣε ευχαριστώ για την απάντηση. Θα το δω ) “The fault, dear Brutus, is not in our stars, but in ourselves, that we are underlings.” ― William Shakespeare, Julius Caesar ALBIREO OBSERVATORY Αlbireoobservatory
virial Δημοσιεύτηκε Αύγουστος 12, 2015 Δημοσιεύτηκε Αύγουστος 12, 2015 Γεια σου Κώστα, Έτσι από περιέργεια, πόσα ADU λιγότερα έχεις στις μαύρες περιοχές σε ένα B flat? Το master_B είναι normalised? Δηλαδή, ο μέσος όρος του είναι 1? Κι αν ναι, πως κανεις το normalisation? Επίσης, κάνε την εξής δοκιμή: πάρε ένα οποιοδήποτε B flat, διαίρεσέ το με το master_B και εξέτασε το αποτέλεσμα. Είναι ο πιο "άμεσος" αν θέλεις τρόπος να δεις τι ακριβώς κάνει το master_B και που χωλαίνει... Στέλιος

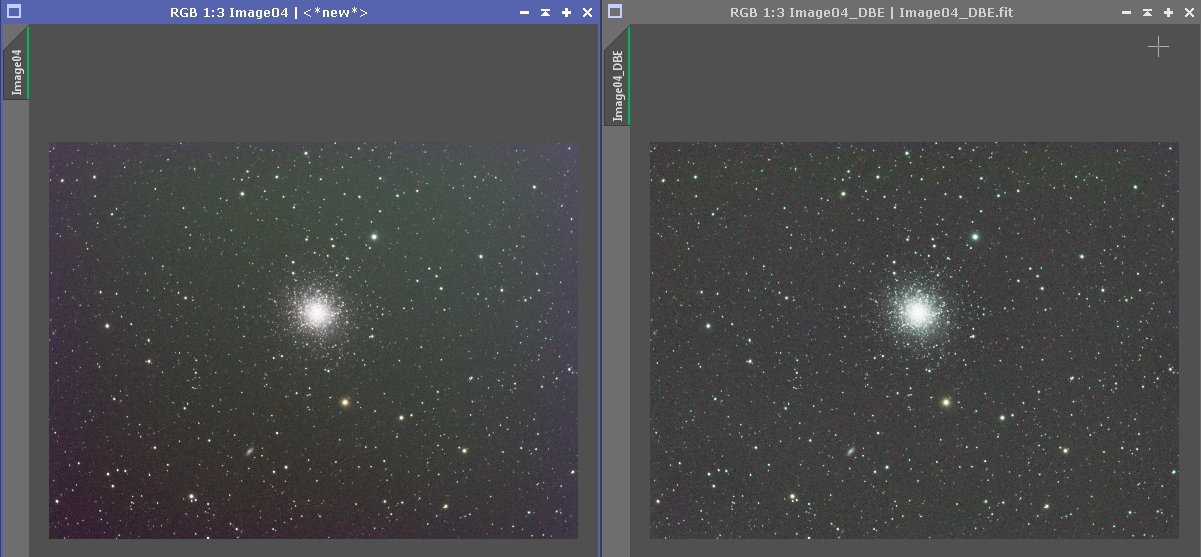

KC Δημοσιεύτηκε Αύγουστος 14, 2015 Συγγραφέας Δημοσιεύτηκε Αύγουστος 14, 2015 Γεια σου Στέλιο Εδώ μπορείς να κατεβάσεις το B flat και το master B flat και να μοιραστείς τα συμπεράσματα σου για τις δοκιμές που πρότεινες. www.albireo.gr/tmp/m13-calibration-030flat-blue.fitwww.albireo.gr/tmp/master_FLAT_blue.fit Τα βήματα που ακολούθησα για την παραγωγή του master flat μπορείς να δεις εδώ http//www.pixinsight.com/tutorials/master-frames/index.html Επίσης κάνοντας χρήση του DBE tool στο Pixinsight το πρόβλημα εξαλείφεται στο RGB frame σε μεγάλο βαθμό. Άλλαξα το αφυγραντικό στην κάμερα και θα ξαναπάρω flats για να συγκρίνω με τα προηγούμενα.Θα επανέλθω στο post. Ευχαριστώ “The fault, dear Brutus, is not in our stars, but in ourselves, that we are underlings.” ― William Shakespeare, Julius Caesar ALBIREO OBSERVATORY Αlbireoobservatory
virial Δημοσιεύτηκε Αύγουστος 14, 2015 Δημοσιεύτηκε Αύγουστος 14, 2015 Γεια σου Κώστα, Το νόημα δεν είναι να κάνω εγώ τις δοκιμές, αλλά εσύ, για να καταλάβεις τι ακριβώς κάνει το πρόγραμμα με τα δεδομένα σου! Από εκεί και πέρα 1) Έχεις vignetting, κάπου γύρω στα 900-1000 ADU (~4%, για μέσο όρο στα 25000 ADU) PIXELS NPIX MEAN MEDIAN STDDEV MIN MAX [1:25,2:26] 625 25101 25105 206.2 24391 25898 [789:813,589:613] 625 25943 25945 201.2 25303 26636 Η διαφορά των 800 ADU είναι στα 4σ, δηλαδή είναι πραγματική = vignetting 2) To masterflat σου έχει μέσο όρο 0.377 ADU... Αυτό μου φαίνεται κάπως περίεργο, υποτίθεται ότι κάτι που είναι "normalised" έχει μέσο όρο 1. Eκτός από "multiplicative normalization", τι άλλες επιλογές έχεις στο Image Integration? 3) Στο link του PixInsight το λένε καθαρά, οι τιμές των παραμέτρων είναι για sky flat: "Figure 3— The ImageIntegration tool with the right settings for sky flat integration." Εσύ δεν έχεις sky flat. Τα sky flat είναι πολύ διαφορετικά από box/panel flats. Δεν νομίζω ότι αλλάζοντας το " percentile clipping" με το "Winsorized sigma clipping" (που όντως χρησιμοποίησες, όπως το λένε) είναι αρκετό... (4) Οι rejection algorithms είναι δυνατά εργαλεία, αλλά πρέπει να ξέρεις ακριβώς τι κάνεις όταν θέτεις όρια. Έχεις κάνει δοκιμές να αλλάξεις τα όρια? (5) Γενικά ο όποιος "τυφλοσούρτης/οδηγός/manual", σχεδόν ποτέ δεν πρόκειται να δουλέψει επακριβώς - άλλη κάμερα, άλλες συνθήκες, άλλα φίλτρα κλπ κλπ. 6) Και ξαναγυρνάμε στην αρχή: κάνε δοκιμές με τις παραμέτρους. Άλλαξε πχ το "Combination" από "average" σε "median", ή το "Normalization" από "multiplicative" σε κάτι άλλο, ή τα "Sigma (low/high) για το "Rejection", κάνε συνδυασμούς των παραπάνω... Φυσικά, μπορεί ήδη να τα έχεις κάνει όλα αυτά και να έχεις καταλήξει πως αυτός είναι ο καλύτερος συνδυασμός παραμέτρων. Τότε πάω πάσο... Αυτό όμως το 0.377 ADU του masterflat μου κάθεται άσχημα... Τελοσπάντων, αυτά, sorry για το σεντόνι[table][/table]

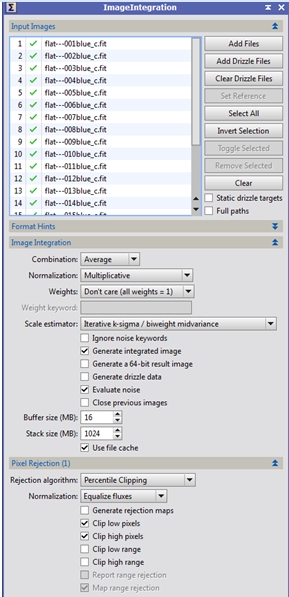

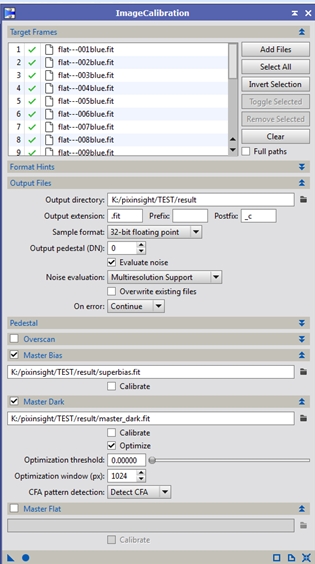

KC Δημοσιεύτηκε Αύγουστος 14, 2015 Συγγραφέας Δημοσιεύτηκε Αύγουστος 14, 2015 Στέλιο Ποιο πρόγραμμα χρησιμοποίησες για να ελέγξεις τα FIT αρχεία που σου έστειλα;Με το Pixinsight βγάζω άλλες τιμές... Για να παράξω το master blue flat στο pixinsight έκανα αυτά 1. calibrate the flat frames with the superbias and master dark frame2. stack the calibrated flat blue frames in order to produce the master flat blue frame Παραθέτω screenshots με τα settings “The fault, dear Brutus, is not in our stars, but in ourselves, that we are underlings.” ― William Shakespeare, Julius Caesar ALBIREO OBSERVATORY Αlbireoobservatory
virial Δημοσιεύτηκε Αύγουστος 14, 2015 Δημοσιεύτηκε Αύγουστος 14, 2015 Ποιο πρόγραμμα χρησιμοποίησες για να ελέγξεις τα FIT αρχεία που σου έστειλα; Με το Pixinsight βγάζω άλλες τιμές... To IRAF. Πόσο διαφορετικές τιμές βγάζεις? Aαααα, υπάρχει και η περίπτωση να μετράμε διαφορετικά pixel. Φορτώνοντάς το blue flat (όχι το master) στο IRAF, το vignetting στον οριζόντιο άξονα μου βγαίνει προς τα κάτω, ενώ εσύ το έχεις προς τα πάνω (δηλαδή αντιστροφή στον άξονα Y)... Η ουσία πάντως δεν αλλάζει.
KC Δημοσιεύτηκε Αύγουστος 14, 2015 Συγγραφέας Δημοσιεύτηκε Αύγουστος 14, 2015 Δες από το Pixinsight statistics σε 16-bit[0,65535]έχει προηγηθεί linear stretching master_FLAT_blue Kcount (%) 100.0000count (px) 1920000mean 24696.673median 24745.884variance 28971.469stdDev 170.210avgDev 159.144MAD 133.316minimum 13887.210maximum 27673.734 master_blue Kcount (%) 99.9999count (px) 1919998mean 96.397median 86.920variance 103910.995stdDev 322.352avgDev 28.537MAD 16.954minimum 0.065maximum 65262.660 “The fault, dear Brutus, is not in our stars, but in ourselves, that we are underlings.” ― William Shakespeare, Julius Caesar ALBIREO OBSERVATORY Αlbireoobservatory
virial Δημοσιεύτηκε Αύγουστος 15, 2015 Δημοσιεύτηκε Αύγουστος 15, 2015 Κώστα, Δεν ξέρω αν υπήρξε κάποιο πρόβλημα είτε κατά την εγγραφη του αρχείου, είτε κατά το ανέβασμα/κατέβασμα, είτε compatibility. Το σίγουρο είναι ότι το fit που παίρνω από εδώ: www.albireo.gr/tmp/master_FLAT_blue.fitέχει μέσο όρο counts 0.377 (ελεγμένο σε 2 υπολογιστές, με συνολικά 5 διαφορετικούς τρόπους). Επίσης, λες...έχει προηγηθεί linear stretching...και σε χάνω τελείως. Για ποιον ακριβώς λόγο κάνεις linear stretching στο masterflat?

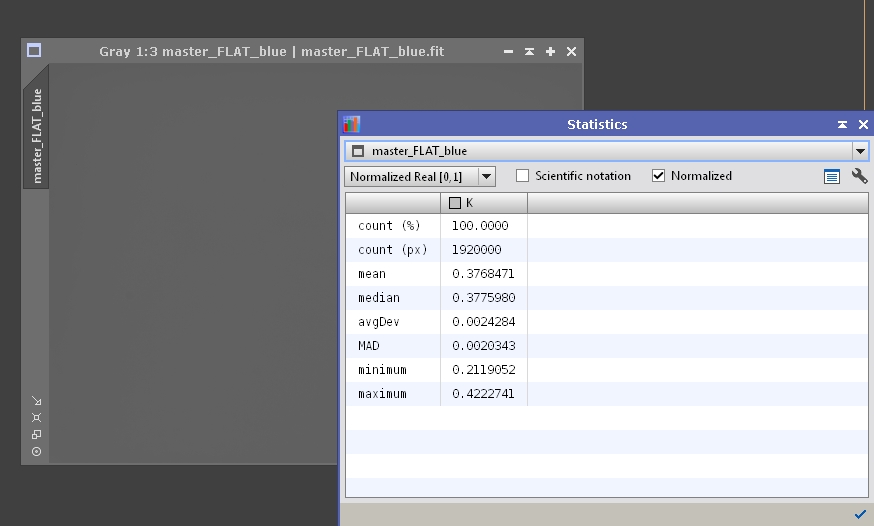

KC Δημοσιεύτηκε Αύγουστος 16, 2015 Συγγραφέας Δημοσιεύτηκε Αύγουστος 16, 2015 Δες σε normalized Real [0,1] mode στο Pixinsight... Με linear stretching εννοώ STF function στο Pixinsight. 'Έλεγξα και τα υπόλοιπα master flats και ο μέσος όρο counts σε καθένα είναι master_FLAT_luminance Kcount (%) 100.0000count (px) 1920000mean 0.3842919median 0.3840499avgDev 0.0019772MAD 0.0017624minimum 0.2220607maximum 0.4307597 master_FLAT_red Kcount (%) 100.0000count (px) 1920000mean 0.3567669median 0.3564644avgDev 0.0026498MAD 0.0027174minimum 0.2074180maximum 0.4043777 master_FLAT_green Kcount (%) 100.0000count (px) 1920000mean 0.3706013median 0.3698847avgDev 0.0032858MAD 0.0028794minimum 0.2165315maximum 0.4198442 Οπότε ισχυρίζεσαι ότι ότι όλα τα master flats δεν έχουνε παραχθεί σωστά αφού το median value δεν προσεγγίζει το 1 ; Πάντως όλοι οι οδηγοί του Pixinsight που διάβασα έχουν τα settings που είδες στα screenshots που έστειλα για το πως παράγουμε master flats στο Pixinsight... “The fault, dear Brutus, is not in our stars, but in ourselves, that we are underlings.” ― William Shakespeare, Julius Caesar ALBIREO OBSERVATORY Αlbireoobservatory

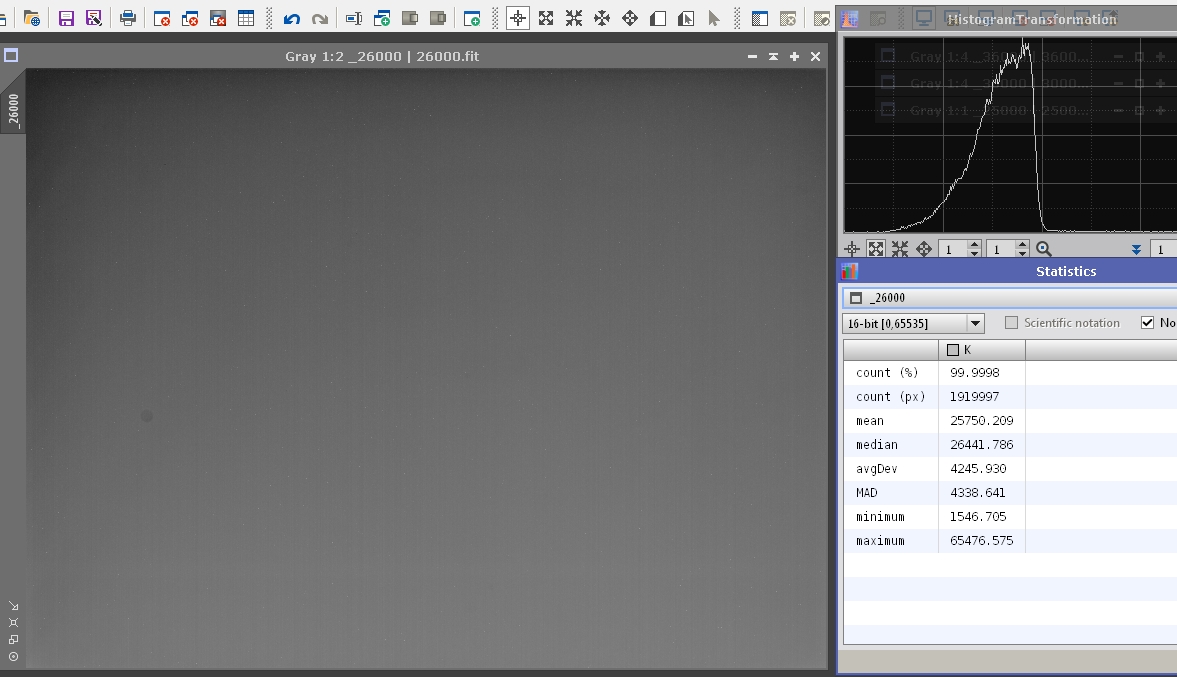

KC Δημοσιεύτηκε Αύγουστος 17, 2015 Συγγραφέας Δημοσιεύτηκε Αύγουστος 17, 2015 Αφού άλλαξα το αφυγραντικό στην κάμερα παίρνω τώρα ένα ωραίο master B flat στα 26000 ADU.Μια χαρά!! “The fault, dear Brutus, is not in our stars, but in ourselves, that we are underlings.” ― William Shakespeare, Julius Caesar ALBIREO OBSERVATORY Αlbireoobservatory
