CCD and camera lens III

[scaff]

Συνέχεια από εδώ

http://www.astrovox.gr/forum/viewtopic.php?t=21472&highlight=



Ο αντάπτορας από το προηγούμενο θέμα , φτιάχτηκε και ταιριάζει μόνο στον Pentax 6x7 200mm.

Και εγώ και ο Γιώργος (AstroGeo) θέλαμε κάτι πιο universal, μιας και η αγορά ενός Pentax 6x7 300mm είχε ήδη δρομολογηθεί.

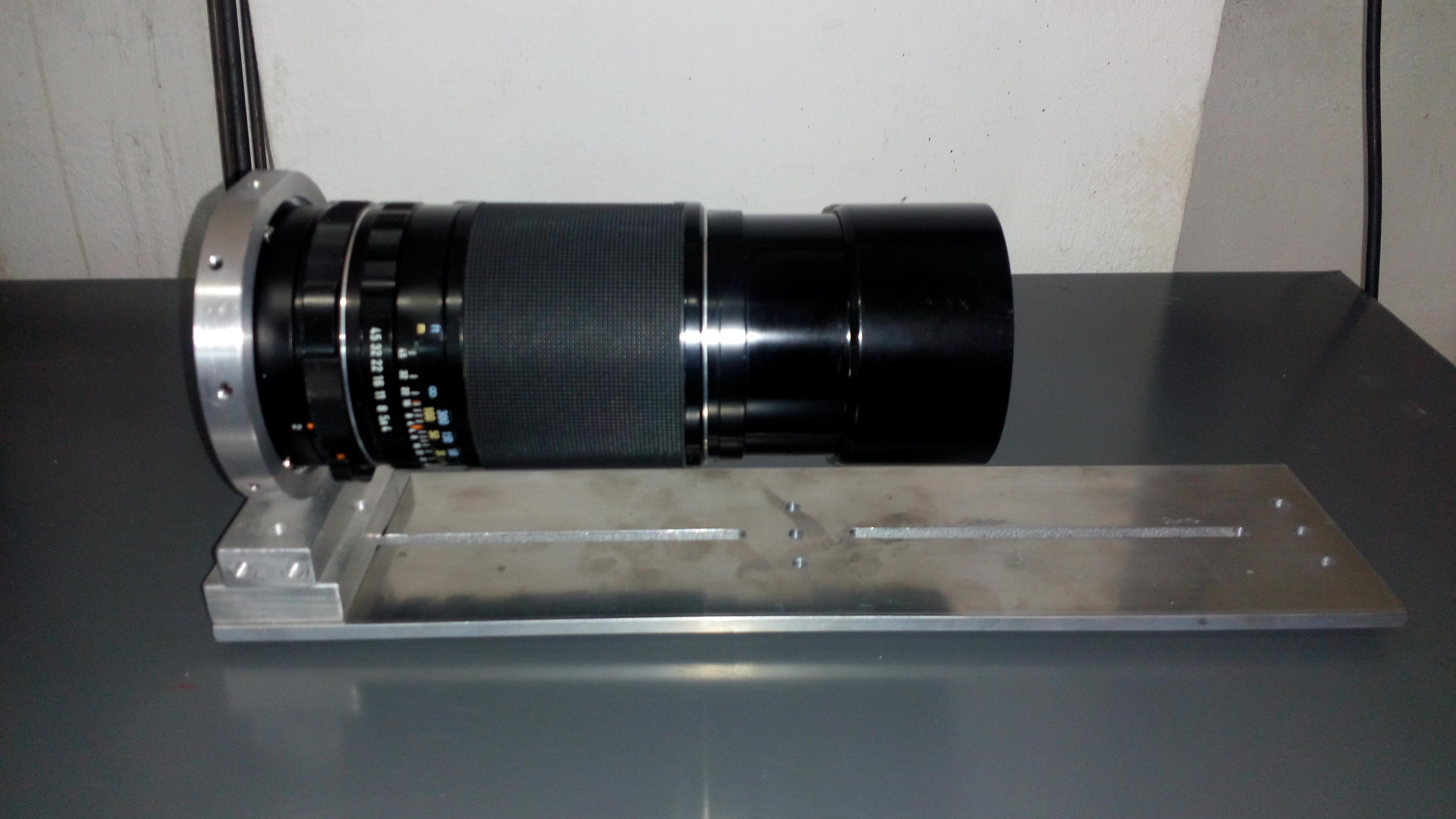

Ετσι , κατασκευάστηκε ένας αντάπτορας , σχεδόν ίδιος με τον προηγούμενο , αλλά τώρα δέχεται οποιοδήποτε φακό Pentax 6x7.......



To μόνο που θα πρέπει να αγοραστεί από το ebay είναι ένα extension tube για Pentax 6x7.

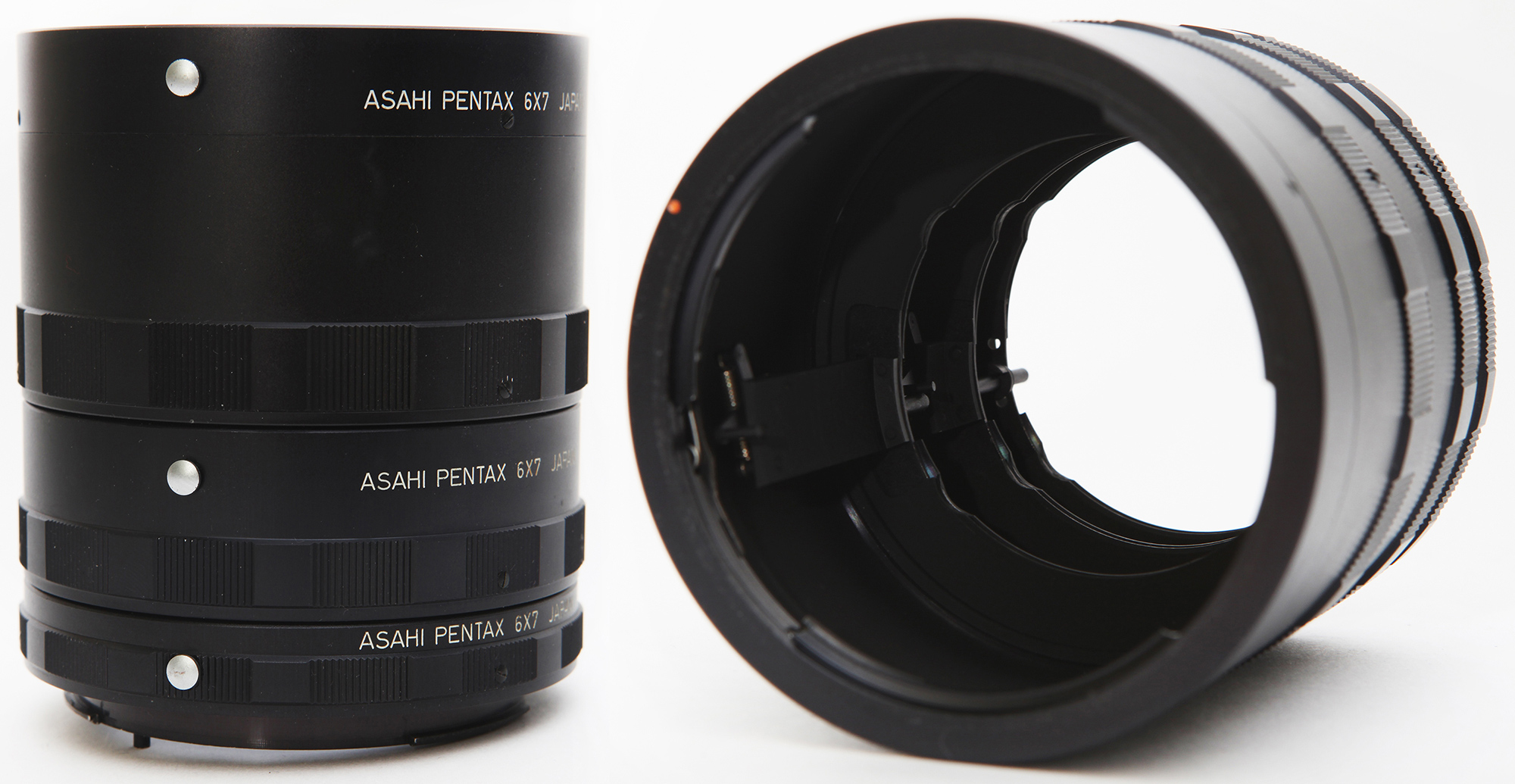

Κυκλοφορούν 3 είδη tubes το ΝΟ1,2,3. Εμείς θέλουμε μόνο το Νο2 αλλά στο ebay πωλείται όλο το σετ.

Αν βρεθεί μόνο το Νο2 , είναι λίγο τσιμπημένη η τιμή του.........



Το επόμενο βήμα , το αναλαμβάνει ο AstroGeo.

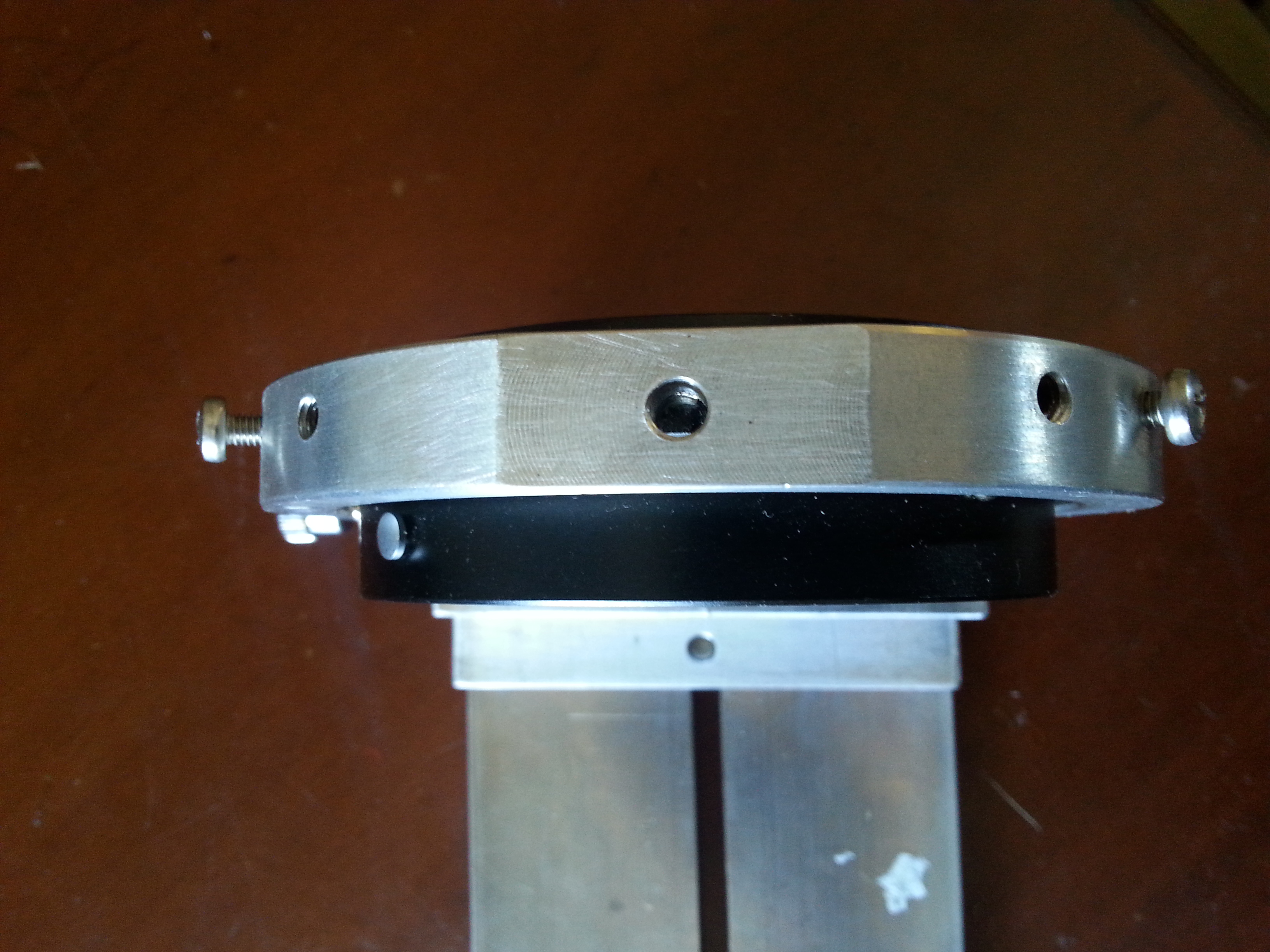

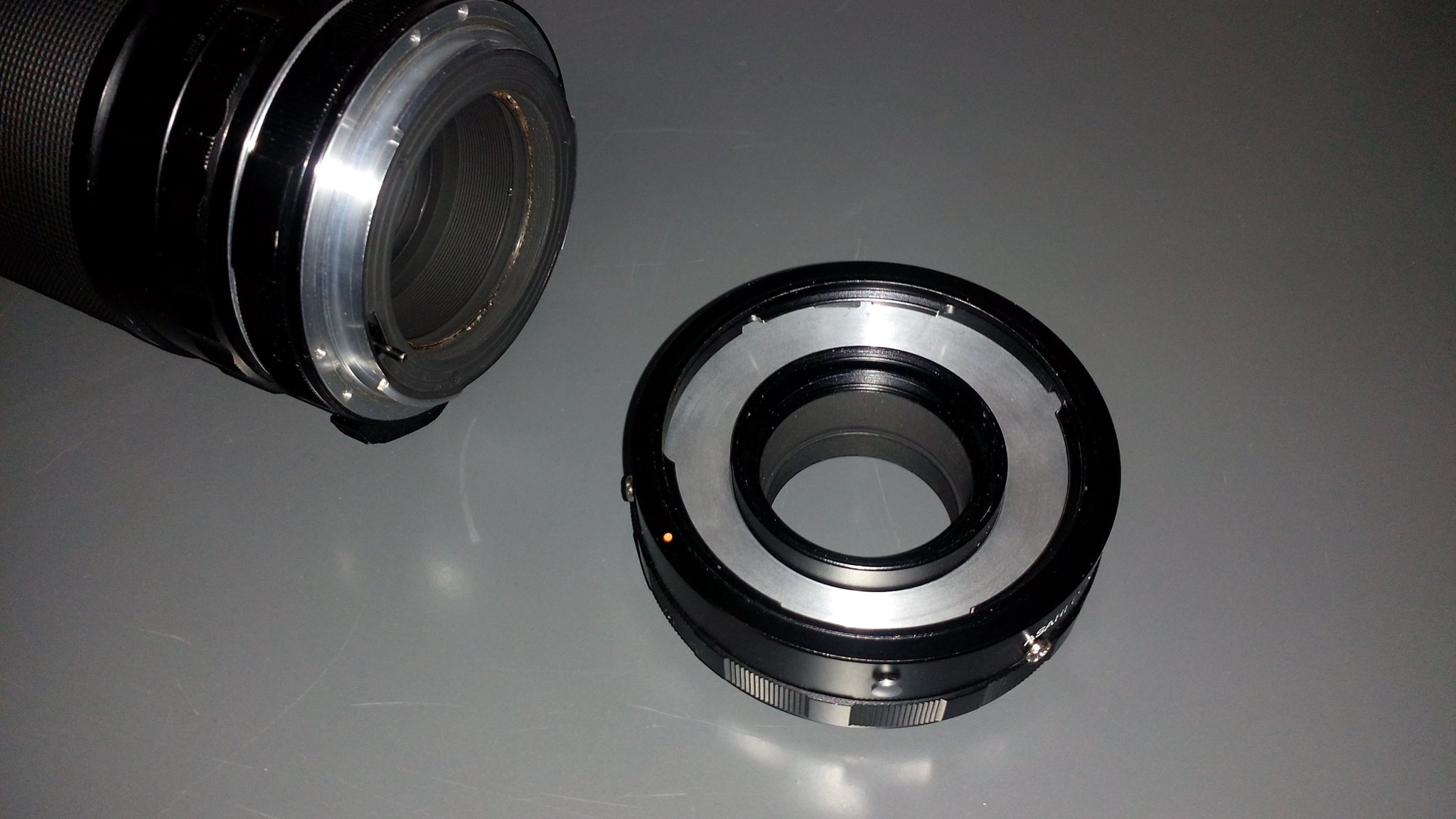

Αφού πάρει το extension tube , φτιάχνει στο εσωτερικό του ένα αντάπτορα , που καταλήγει σε έξοδο 2". Με μικρές σκουληκόβιδες δένεται με το extension tube.

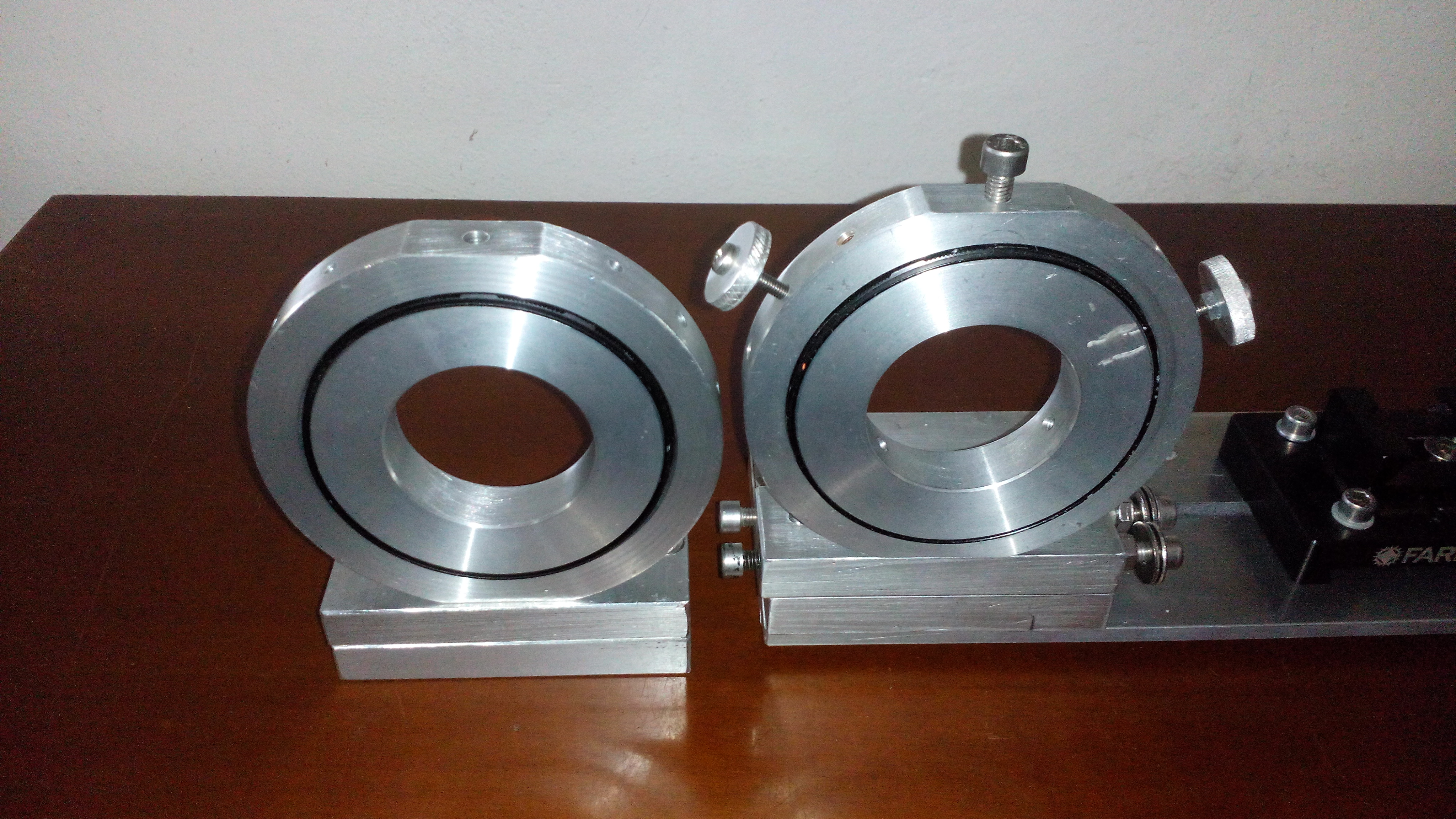

Στην συνέχεια φτιάχνεται ένα μεγάλο δακτυλίδι ,ακριβώς στην διάμετρο του extension. Mε 4 εξωτερικές σκουληκόβιδες , δένονται όλα μαζί.



Τέλος κατασκευάζεται και ένα 2" nosepiece , πιστή αντιγραφή της Baader , αλλά με την μόνη διαφορά είναι μικρότερο σε μήκος για να μην βρίσκει στο πίσω μέρος του φακού , όταν έχουμε βάλει ένα φίλτρο.



Εφαρμόζεται στην 2" έξοδο του αντάπτορα και με 2 μεγάλες εξωτερικές χειρόβιδες πιάνεται όλο η κατασκευή. Στο τέλος , αυτές οι 2 χειρόβιδες σφιγγουν το 2" nosepiece.

Αγκαλιάζουν δηλαδή το εξωτερικό δακτυλίδι , το extension tube και τον εσωτερικό αντάπτορα και φτάνουν μέχρι και το nosepiece.

Aν θέλουμε να κάνουμε περιστροφή της κάμερας , απλά τις ξεσφίγγουμε λίγο , περιστρέφουμε κάμερα και τροχό μαζί , ξανασφίγγουμε και είμαστε έτοιμοι με ελάχιστο κόπο.



Οποιες απορίες ή/και βελτιώσεις , θα χαρώ να τις ακούσω.

Γιώργος

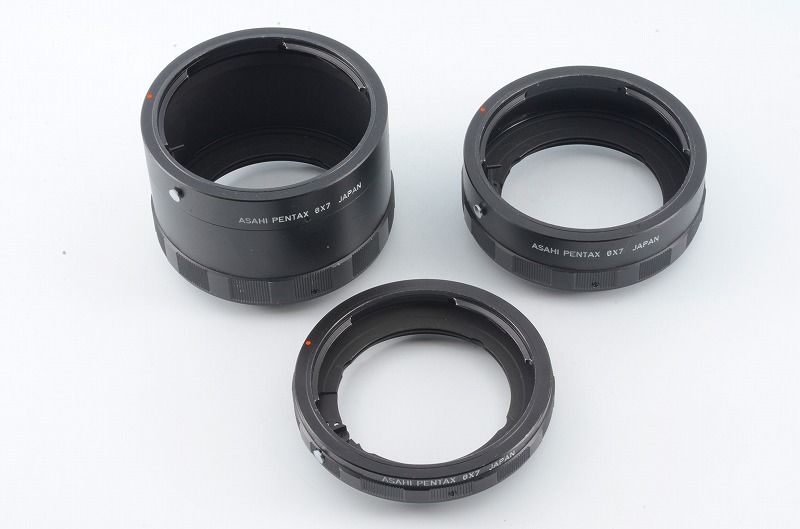

Εμέίς θέλουμε το Νο2 , επάνω δεξιά
