Τοποθέτηση UHC φίλτρου μπροστά από το Binoviewer μου

[PapGeo]

Φίλοι μου γειά σας.



Θα ήθελα να ρωτήσω το εξής: Θέλω να βιδώσω μπροστά από το Burgess BV-125 Binoviewer μου ένα Lumicon UHC φίλτρο. Το πρόβλημα είναι ότι το BV-125 χρησιμοποιείται απαραίτητα στο dob μου μαζί με έναν Siebert OCA (Optical Corrector Adaptor) που έχω. Ο τελευταίος όμως καταλήγει σε εξωτερικό σπείρωμα (εκεί που είναι να βιδωθεί και το φίλτρο). Το φίλτρο επίσης διαθέτει κι αυτό εξωτερικό σπείρωμα. Υποθέτω ότι πρέπει να βρω κάποιο δακτύλιο του μικρότερου δυνατού πλάτους και μεγέθους 1,25’’, που να διαθέτει εσωτερικό σπείρωμα κι από τις δύο πλευρές, προκειμένου να ενωθούν OCA και φίλτρο. Τέλος, όλα τα παραπάνω θα πρέπει να περάσουν μέσα από τον 1,25’’ εστιαστή του τηλεσκοπίου μου.



Καμιά ιδέα?



PapGeo

[maxplanck]

Ενα... μηχανουργειο θα σε σωσει!!!

Δε κάνω πλάκα φίλε μου.

[Στέφανος Σοφολόγης]

Ή το barel ενός (άχρηστου) προσοφθαλμίου* από το οποίο θα κοπεί το τμήμα με τις βόλτες για φίλτρα. Κατόπιν αυτό θα συνδέσει τα δύο κομάτια που θέλεις, υπό την προϋπόθεση ότι οι βόλτες τους είναι ίδιες.



[*Μη σου μπαίνουν ιδέες... ]



Φιλικά, Στέφανος

[PapGeo]

Ενα... μηχανουργειο θα σε σωσει!!!



Max, το μηχανουργείο αποτελεί το “ultimum refugium”. Ευτυχώς μέχρι σήμερα δεν μου χρειάστηκε! Και, άντε και βρήκες, ο μηχανουργός θα καταλάβει «τον πόνο σου»?



Ή το barel ενός (άχρηστου) προσοφθαλμίου



Στέφανε, να μια πολύ καλή ιδέα! Χμ, άχρηστοι προσοφθάλμιοι… για να δούμε….. ...



Πάντως, και οι φίλοι μας αμερικάνοι δεν φαίνεται να «σκαμπάζουν» ιδιαίτερα, αν και μου έδωσαν κάποιες κατευθύνσεις. Ίσως και η Aktis να μπορεί να βοηθήσει.



Θα δούμε…

[dimpap]

Φίλε PapGeo δεν ξέρω πλέον αν είναι επίκαιρο, αλλά μιας και το έφτιαξα είναι κρίμα να μην το παρουσιάσω.

Φυσικά έγινε σε τόρνο αλλά χρησιμοποιήθηκε μαύρο teflon αντί για μέταλλο ή αλουμίνιο.

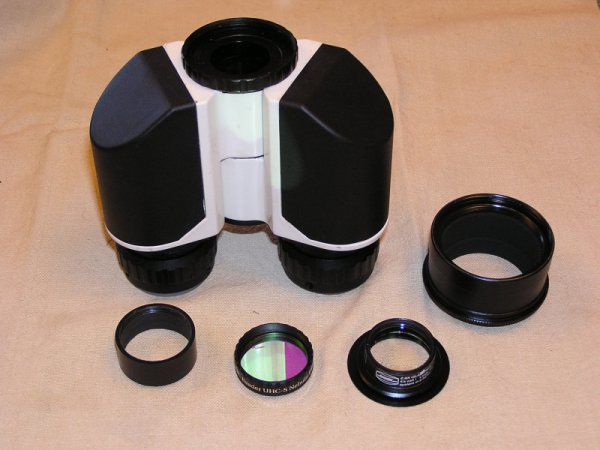

Από αριστερά: δακτύλιος, φίλτρο, corrector.




[dimpap]

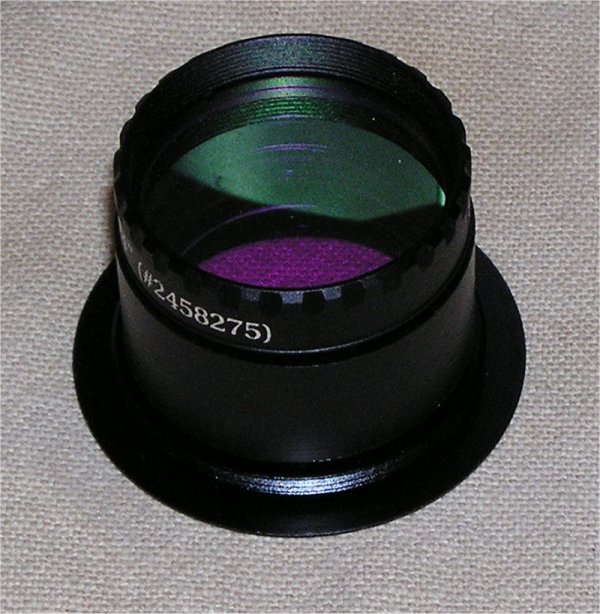

Το σύτημα corrector, δακτύλιος, UHC.Ο δακτύλιος έχει μήκος 14mm.




[dimpap]

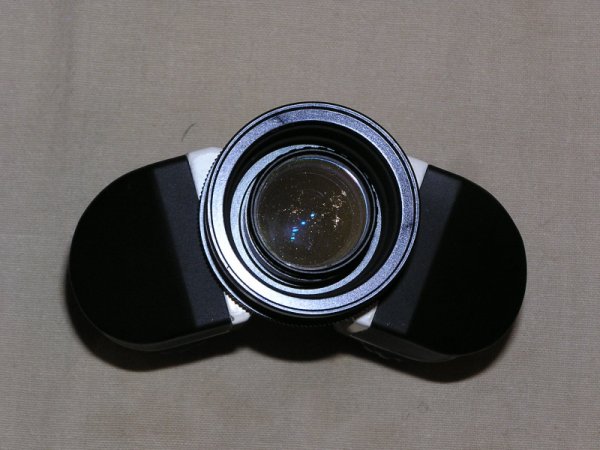

Τέλος πάνω στο binoviewer.

Κόστος 10 ευρώ και περίσσεψε και έναν κομμάτι Teflon (βιομηχανικό) 10Χ5 για μελλοντικές πατέντες.

Χρόνος 1 ώρα περίπου.



Τρέμετε νεφελωματάκια....



Φιλικά Δημήτρης.




[PapGeo]

Μπράβο φίλε Δημήτρη!



Και βέβαια έπρεπε να παρουσιάσεις την πατέντα σου. Ένας απ΄τους λόγους που είμαστε εδώ είναι για να βοηθάμε ο ένας τον άλλο.



Καλές παρατηρήσεις!



Φιλικά



PapGeo
