3D printed parts για αστρονομική χρήση.

[Μιχάλης]

Καλησπερα σε όλους!Μετά απο πολύ καιρό,και έχοντας πλεον μπει στον κόσμο των 3d prints εδω και καποιους μήνες,πιστευω θα ηταν χρήσιμο ,μια και πλεον η τεχνολογια της FDM εκτυπωσης ,είναι αρκετά διαδεδομένη ,να παραθέσουμε ή να αναζητήσουμε σχέδια απο διάφορα εξαρτήματα που θα θέλαμε να εκτυπώσουμε σχετικά με τον εξοπλισμό παρατήρησης/αστροφωτογράφησης.

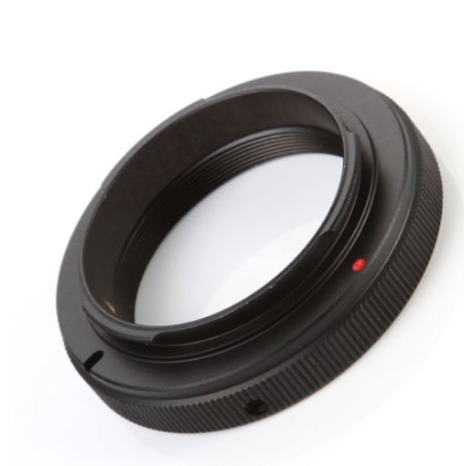

Κάνοντας της αρχή, θα ήθελα να ρωτήσω αν εχει καποιος επιχειρήσει να τυπώσει δακτύλιο προσαρμογής της κάμερας T-ring (Διαθέτω μία canon eos 400d) σε κάποιο dobsosnian τηλεσκόπιο (διαθέτω το μοντέλο των 8").Γνωρίζω οτι υπάρχουν έτοιμοι δακτύλιοι προσαρμογής, και ότι πιθανόν η 3d εκτύπωση να μην είναι η πλέον κατάλληλη για την συγκεκριμένη εφαρμογή (ο δακτύλος ασφαλίζει μέσα στην κάμερα,και το υλικό του PLA δεν είναι καταλλήλο για σφικτές συναρμογές) ,αλλά πριν ξεκινήσω να σχεδιάζω μόνος μου ενας δακτύλιο ,θα ήθελα να ξέρω αν κάποιος το έχει δοκιμάσει.



Ευχαριστώ!

[Ιάκωβος]

Καλη σου μέρα.

Ειναι κάτι που το έχω σκεφτεί και εγώ αλλά...

Δε νομίζω πως μπορεί να αντέξει το βαρος και ούτε θα εμπιστευομουν τον εξοπλισμό μου σε πλαστικούς ανταπτορες

[Μιχάλης]

Καλη σου μέρα.

Ειναι κάτι που το έχω σκεφτεί και εγώ αλλά...

Δε νομίζω πως μπορεί να αντέξει το βαρος και ούτε θα εμπιστευομουν τον εξοπλισμό μου σε πλαστικούς ανταπτορες



To θεμα του βαρους ειναι προβλημα,αλλα η μηχανη μου ζητήζει περίπου 700-800 γραμμάρια και η χρήση που θα κάνω θα περιορίζεται αυστηρά σε single shots μια και δεν διαθέτω ρομποτική βαση.Απο την άλλη τα περισσότερα εξαρτήματα του εμπορίου ειναι κατασκευασμένα απο αλουμίνιο που δεν είναι και το καλύτερο υλικό απο θέμα αντοχής.Έχω στο μυαλό μου να προσπαθήσω να τυπώσω το δακτύλιο με ABS,που έχει πολύ καλές μηχανικές ιδιότητες σε σχέση με το PLA.Εκεί που πιστεύω θα υπάρχει σοβαρό πρόβλημα είναι στο πως θα ταιριάξει το σπείρωμα του τηλεσκοπίου με το πλαστικό σπείρωμα του αντάπτορα...

[diorip]

Το συγκεκριμένο δεν αξίζει να το τυπώσεις, υπάρχουν άλλωστε μεταλλικά με 4-5 €. Υπάρχουν όμως πραγματάκια που μπορείς να φτιάξεις και δεν υπάρχουν στο εμπόριο.

[Ιάκωβος]

Ναι σίγουρα είναι ένα θέμα το σπειρωμα μιας και έχει μικρό βήμα είναι και εσωτερικό.αν ήταν εξωτερικό με μεγαλύτερο βήμα πιστεύω θα μπορούσες να το εκτυπώσεις μιας και είναι στην ανάλυση ενός 3d εκτυπωτή.νομιζω παντως με μια μεταλλική μήτρα μπορείς να το φτιάξεις και αυτο αφου είναι πλαστικό

Ξαναλεω δε νομιζω θα αντέξει το βαρος. Ένας τ2 ανταπτορας πχ είναι πολύ φτηνός για τέτοιο Ρίσκο. Εσύ αποφασίζεις

[GnTs]

Καλησπέρα!

Έχω τυπώσει κάποια πραγματάκια 3D για την αστροφωτογράφιση.



Πριν λίγες μέρες παρέλαβα και δύο αντάπτορες Τ2 male - T2 male από μαγαζί που κάνει εκτυπώσεις.

Η αλήθεια είναι ότι το βίδωμα μετάλλου με πλαστικό θέλει προσοχή.

Στην πρώτη απόπειρα χάλασα σχετικά εύκολα τις εξωτερικές βόλτες του σπειρώματος του ενός αντάπτορα, οπότε ο ένας αχρηστεύτηκε.

Ο δεύτερος είχε επίσης ένα θεματάκι καθώς οι σπείρες πρέπει να βγήκαν πιο μικρές σε ύψος και το μέταλλο δεν βίδωνε παρά στις τελευταίες βόλτες.

Αν είχα βέβαια εγώ δικό μου 3D printer και δυνατότητα trial and error, μπορεί και να τα κατάφερνα.

Να ξέρεις όμως ότι θέλει πολλή προσοχή στο βίδωμα γιατί οι βόλτες του μετάλλου κόβουν κυριολεκτικά το πλαστικό.



Γενικά δεν πιστεύω ότι προσφέρεται για μόνιμη λύση σπειρωμάτων η 3D εκτύπωση.

Αντιθέτως, η bahtinov mask, ένα vixen dovetail (για στήριξη κάμερας με φακό) και ένα bracket για autofocuser που έχω φτιάξει επίσης με 3D, δουλεύουν άψογα.



Παραθέτω και ένα link με αρκετά έτοιμα 3D σχέδια:

https://www.theastrogazer.com/3d-print-designs

[mad]

Έχω εκτυπώσει στον εκτυπωτή μου τέτοιο ανταπτορα για την σύνδεση dslr στο dob μου με την διαφορά ότι ήταν t ring και t adapter μαζί ενιαίο κομμάτι. Τυπωμένο σε pla και παίζει μια χαρά.

[coreos]

Εχω φτιαξει αρκετα πραγματακια αγα στρινομικη χρηση οπως για παραδειγμα:

ενα portable dob 115/500

Οδηγικό τηλεσκοπιο

Βαση οδηγητικου

Βασεις για stepper σε eq5 για μετατροπη σε goto

Τ ring για nikon με 2" filter thread και χωρις

Μασκες bahtinov διαφορων διαμετρων

Βασεις για μοτερ μετατροπης eq 2 σε goto (η αποκλιση υπολειτουργει και την δουλευω ακομα )

Διαφορων λογιων ανταπτορες

Σπεκτροσκοπιο (ακομα το δουλευω)



Σαν γενικη αποψη θα ελεγα οτι ο καθενας που μπορει να κανει ενα 2D σχεδιο θα πρεπει να εχει ενα 3D printer σπιτι ειτε ασχολριται με αστρονομια ειτε οχι.

Προσωπικα εχω 2 στο σπιτι και αρκετα περισσοτερους και πολυ πολυ πολυ ακριβοτερους στη δουλεια (εκει μπορω να τυπωσω απο λαστιχο εως ανοξείδωτο ατσαλι).

Εχω γλιτωσει αρκετα λεφτα στο χομου κυριως γιατι μπορω να τυπωσω κατι να δω αν μου κανει και μετα να αγορασω το μεταλικο αντιστοιχο ή να κρατησω το πλαστικο.

Θελει γενικα γνωση, προσοχη και εμπειρία η εκτυπωση, και υπαρχει αρκετη φυρα σε πλαστικο μεχρι να παρεις μια ικανοποιητική εκτυπωση.

Κατι που επισης απαιτει προσοχη ειναι το παχος και η δομη του πλαστικού σε σχεση με το μεταλλο. Αν γινει λαθος το πλαστικό θα λυγιζει υπερβολικά σε σχεση με το μεταλλο. Προγραμματα fem simulation μπορουν πλεον να βοηθησουν αφου υπαρχουν αρκετα μοντελα για θεμοπλαστικα προτυπα εκτυπωσης

[qforce]

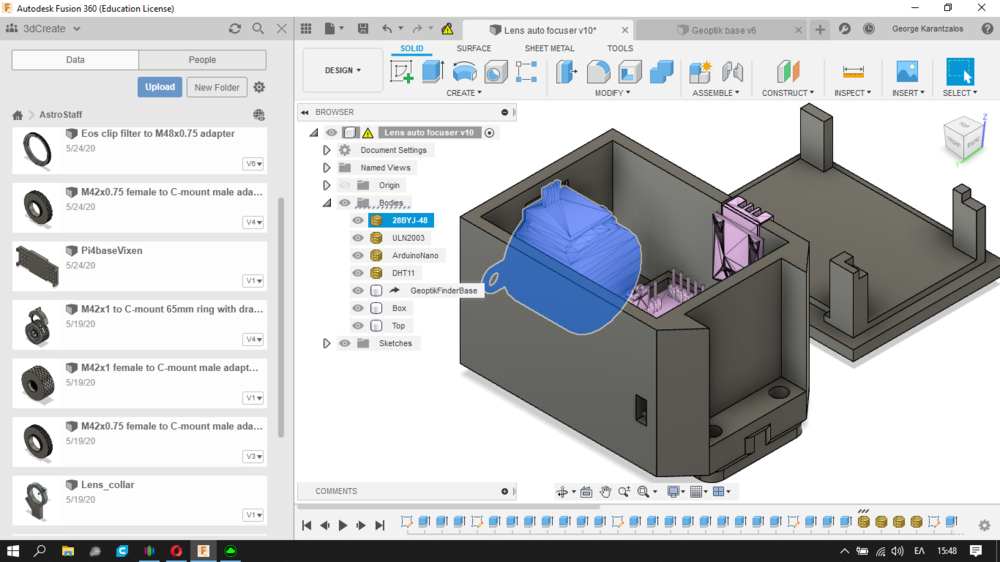

Έχω τυπώσει αρκετά πράγματα που έχω βρει έτοιμα στο internet αλλά έχω σχεδιάσει και αρκετά μόνος μου στο fusion360. Τα σπειρώματα είναι τα πιο δύσκολα γιατί πέρα από τις σωστές ανοχές που πρέπει να έχει το αρχικό σχέδιο παίζει ρόλο και πόσο καλά καλιμπραρισμένος είναι ο εκτυπωτής σου. Συχνά χρειάζεται το σχέδιο να γίνει με κάποια κλίμακα. Σε γενικές γραμμές είμαι αρκετά ευχαριστημένος και έβγαλα το κόστος του εκτυπωτή πολύ γρήγορα και μόνο από τους διάφορους αντάπτορες που χρειαζόμουν. To PLA επειδή έχει την πιο εύκολη εκτύπωση και είναι και μη τοξικό κατά την εκτύπωση του σε σχέση με το ABS το προτιμώ. Άλλωστε το κόστος είναι αστείο και με λογική χρήση το να ανανεώνεις κάποια αντικείμενα που έχεις εκτυπώσει κάθε 2-3 χρόνια δεν το θεωρώ πρόβλημα. Αλλάζουν το πράγματα αν θες να τα χρησιμοποιήσεις στον ήλιο γιατί σε υψηλές θερμοκρασίες θα παραμορφωθούν. Σαν δεύτερη επιλογή θα προτιμούσα το PETG που είναι σε αντοχή ανάμεσα στο PLA και το ABS και δεν είναι επίσης τοξικό. Θα ήταν καλή ιδέα νομίζω να φτιαχτεί μια νέα κατηγορία στο mastrovox για 3D printing όπου να μοιραζόμαστε αντικείμενα που εμείς έχουμε σχεδιάσει ή έχουμε κατασκευάσει και έχουν αστρονομική χρήση

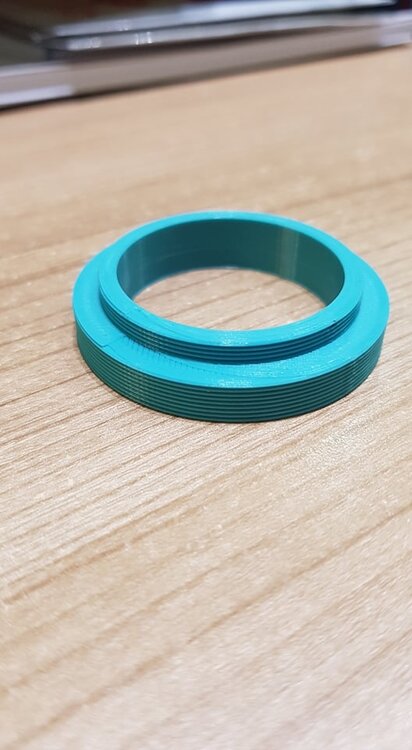

αντάπτορας για μετατροπή του κλασσικού finder της SW ώστε να δέχεται κάμερες Μ42



autoguider με RPi και κάμερα RPi ΝOIR

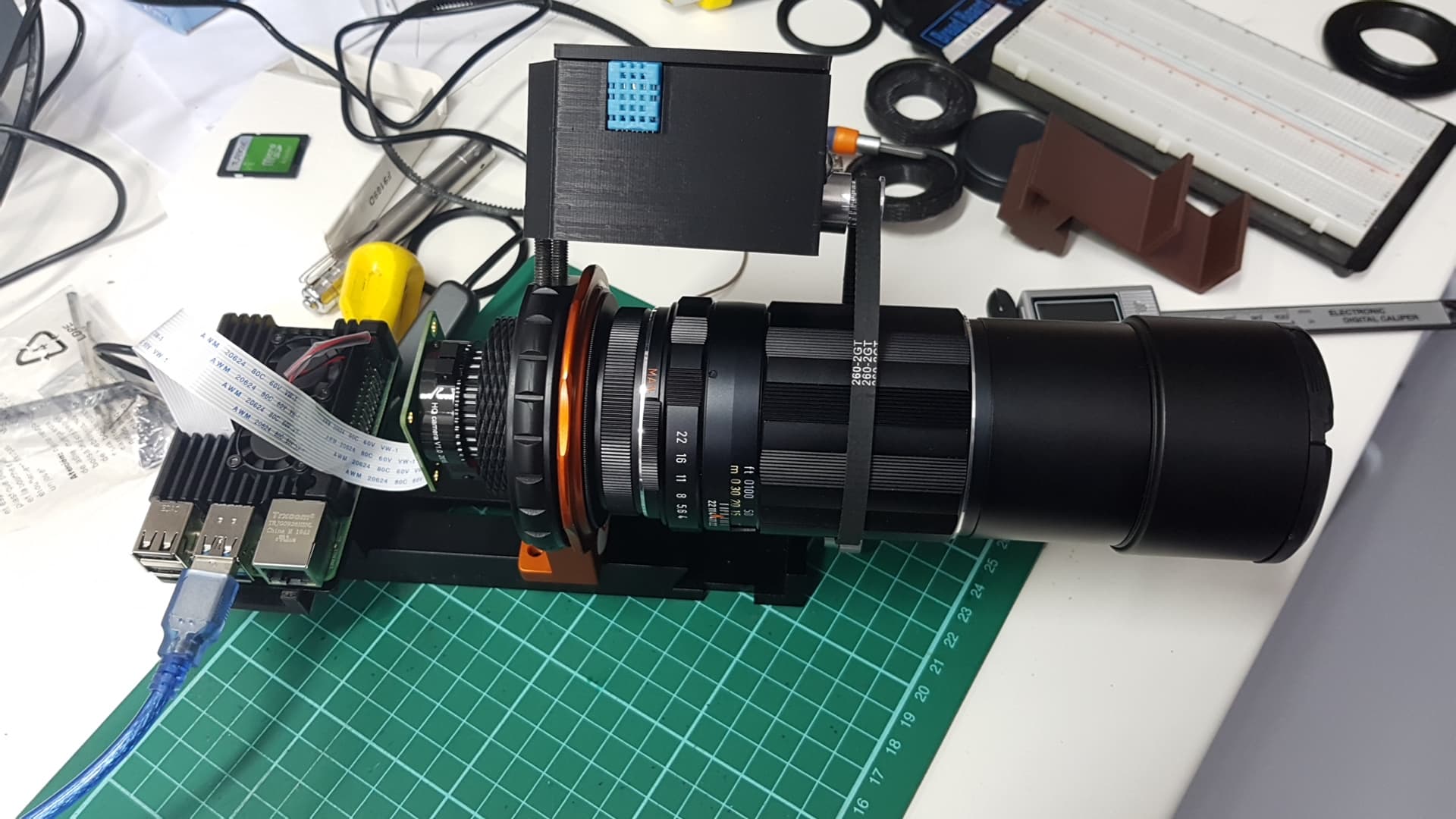

ηλεκτρονικός εστιαστής για φακούς

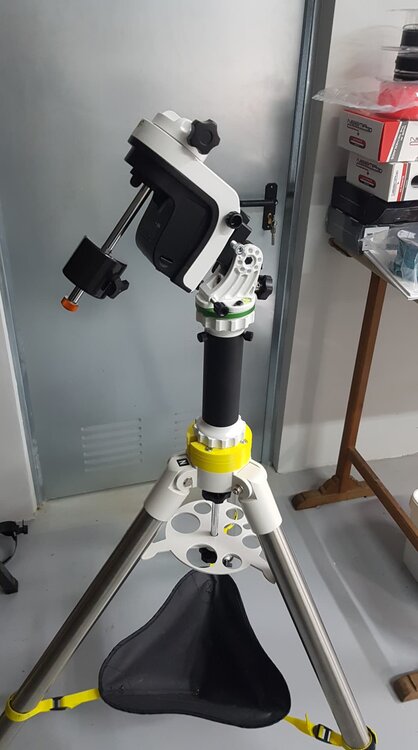

αντάπτορας για τοποθέτηση της AZGTi σε τρίποδο από HEQ5



κυάλια 2x

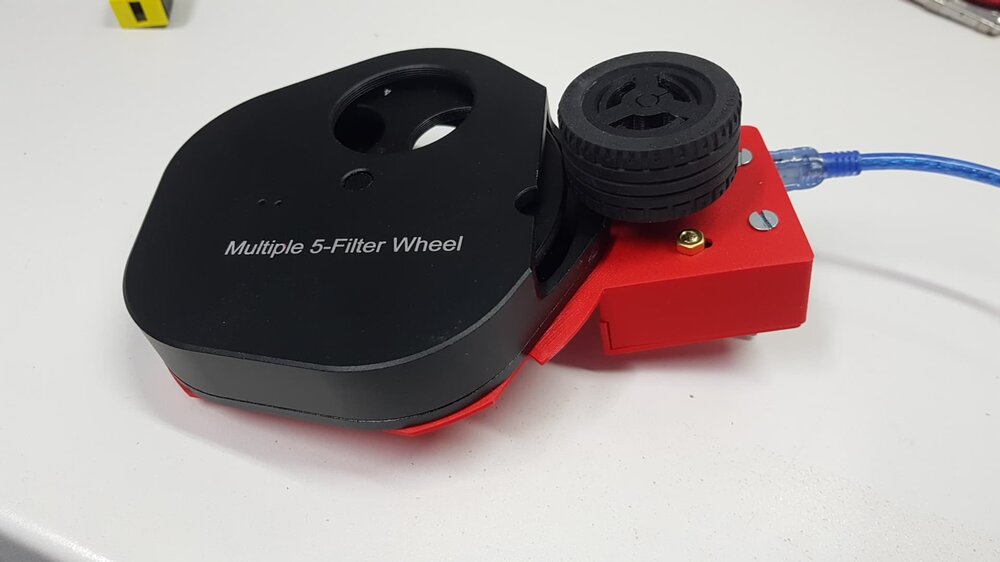

ηλεκτρονικός τροχός φίλτρων

[DennisStav]

Γενικά αξίζει γιατί με λίγη προσπάθεια έχεις αποτέλεσμα. Δεν είναι για τα πάντα αλλά είναι αρκετά φθηνή σα διαδικασία ώστε να μπορείς να τυπώσεις για να δοκιμάσεις. Θεωρώ ότι η μεγάλη αξία είναι στο να σχεδιάσεις πράγματα custom για τον εξοπλιοσμό σου. Έχω φτιάξει ένα focuser και ένα flat box cover., όπως και διάφορες βάσεις και κουτάκια για τον εξοπλισμό, που με λίγη προσπάθεια δουλεύουν καλά.

[stellar82]

Αφήνω κι αυτό εδώ που βρήκα αρκετά ενδιαφέρον:



https://www.thingiverse.com/thing:4306640



Είναι για να φτιάξει κάποιος αντάπτορα που θα παίρνει φίλτρα 1.25'' και θα τα κάνει clip filter για canon eos
