130pds focuser modification

[_And_]

Αποφάσισα πριν λίγες εβδομάδες να κάνω βελτιώσεις στον focuser του τηλεσκοπίου μου(130 pds). Η βασική ιδέα ήταν να αντικαταστήσω το σύστημα μετάδοσης κίνησης που έχει ο focuser (άξονας περιστρέφεται πάνω σε επίπεδη επιφάνεια του σωλήνα εστίασης) με ένα αντίστοιχο αρκετών 3d εκτυπωτών για την κατακόρυφη μετατόπιση ( του bed ή του extruder χρησιμοποιώντας lead screws).

Έγινε ένα πρώτο version το οποίο όπως αποδείχθηκε στην πορεία είχε αρκετά προβλήματα με κυριότερα τα :

Ελάχιστο travel distance του σωλήνα εστίασης με αποτέλεσμα την αδυναμία για σωστή αυτόματη εστίαση

Υπερβολικό flexure

Δυσκολία στην συναρμολόγηση





Ακολούθησε ολικός ανασχεδιασμός (ο οποίος είναι και ο τελικός) για το version 2.

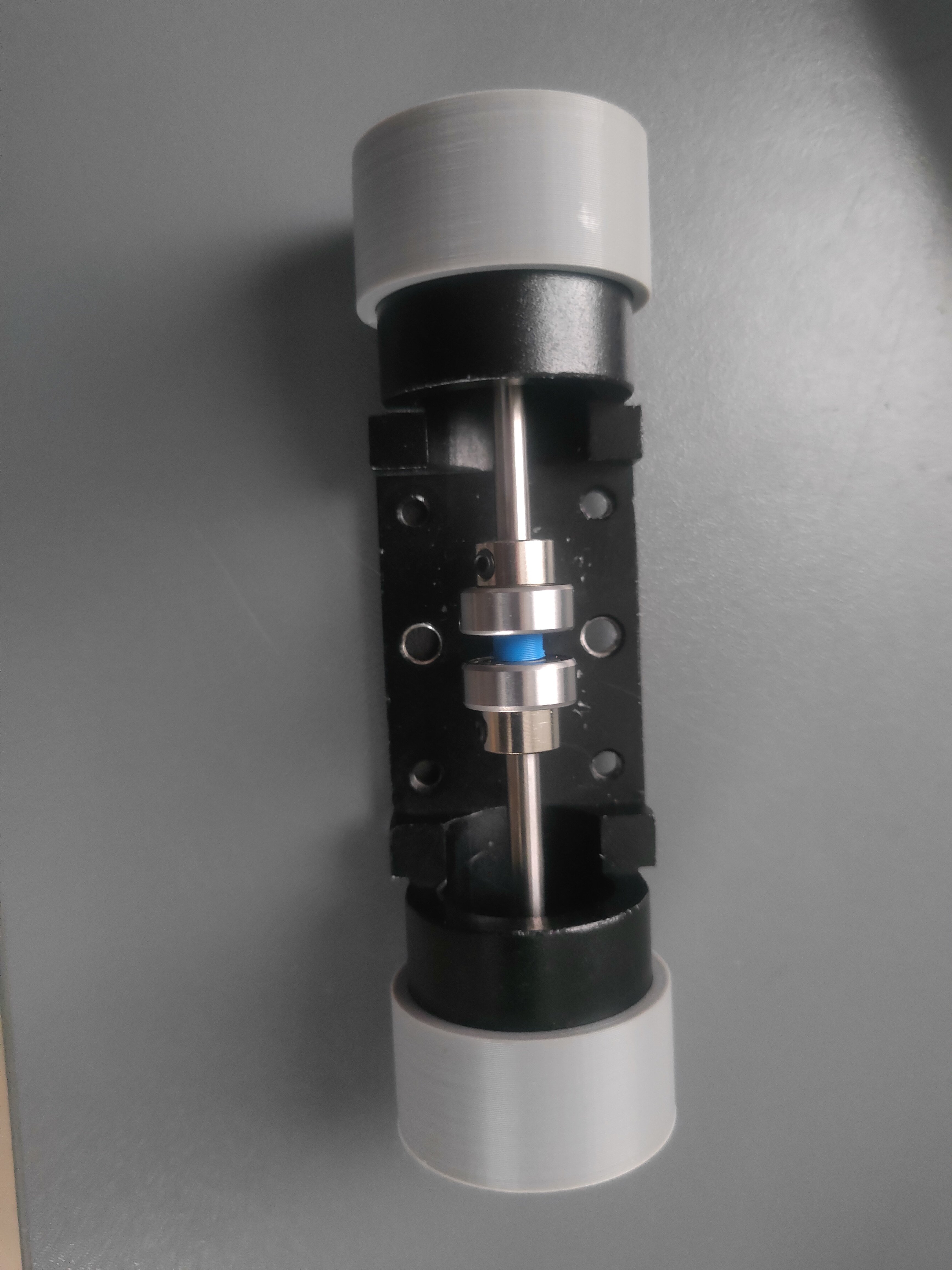

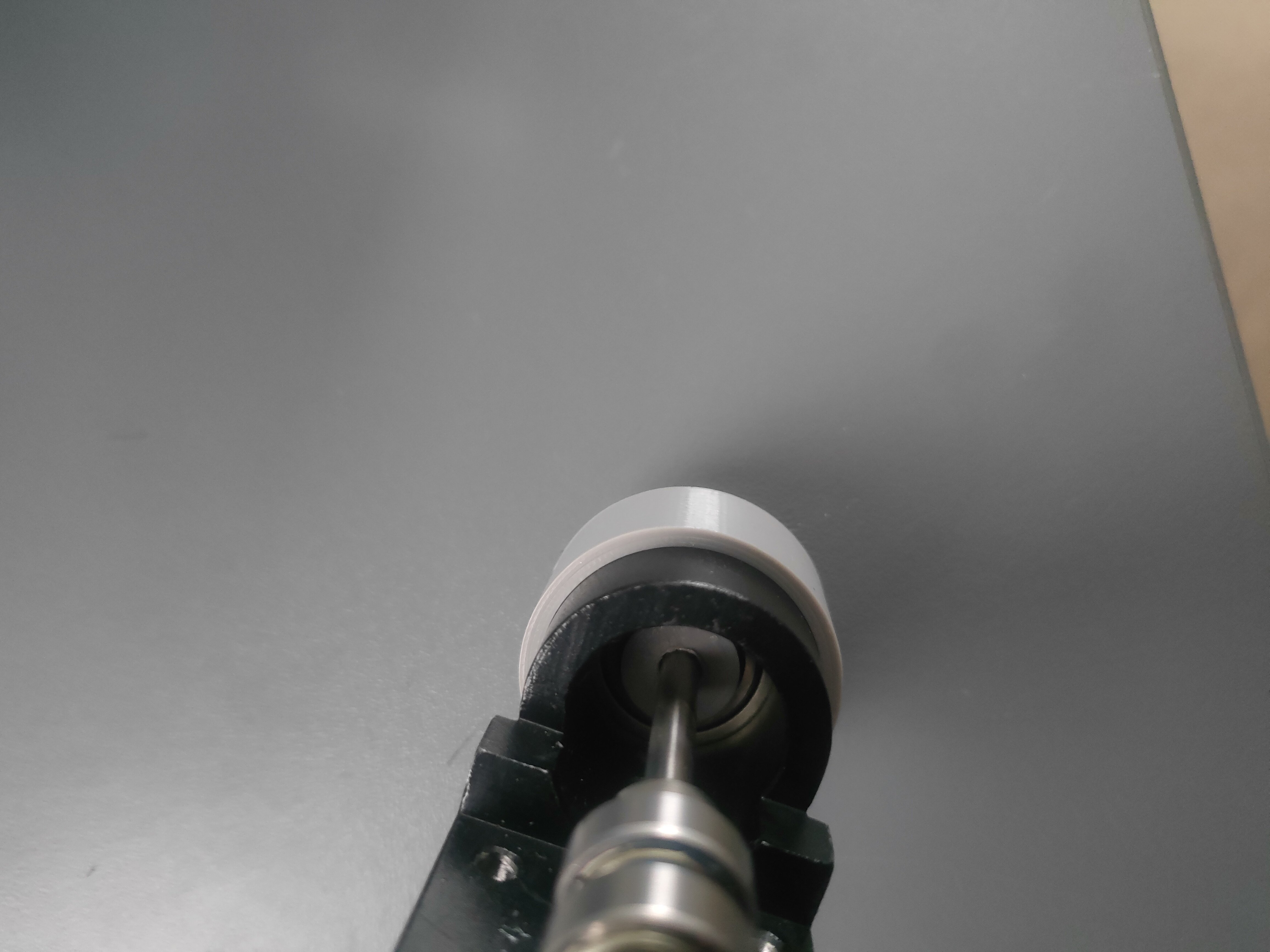

Κράτησα το αρχικό σύστημα με το αξονακι του εστίαστη μόνο για την "συγκράτηση" του σωλήνα εστίασης.( Τοποθετώντας πρώτα στο αξονακι δύο ρουλεμάν ώστε η "κύλιση" του σωλήνα εστίασης να γίνεται πάνω σε αυτά).

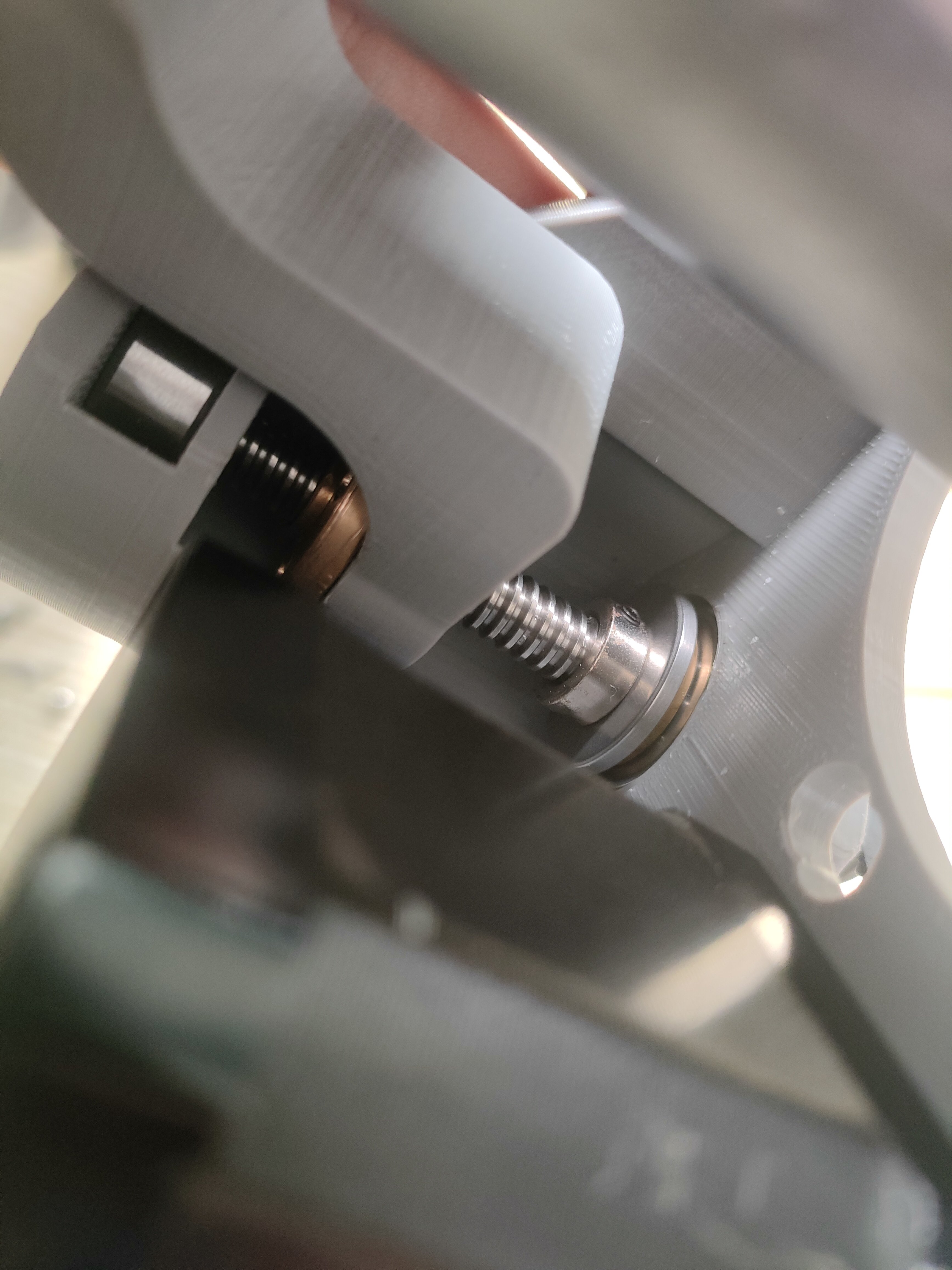

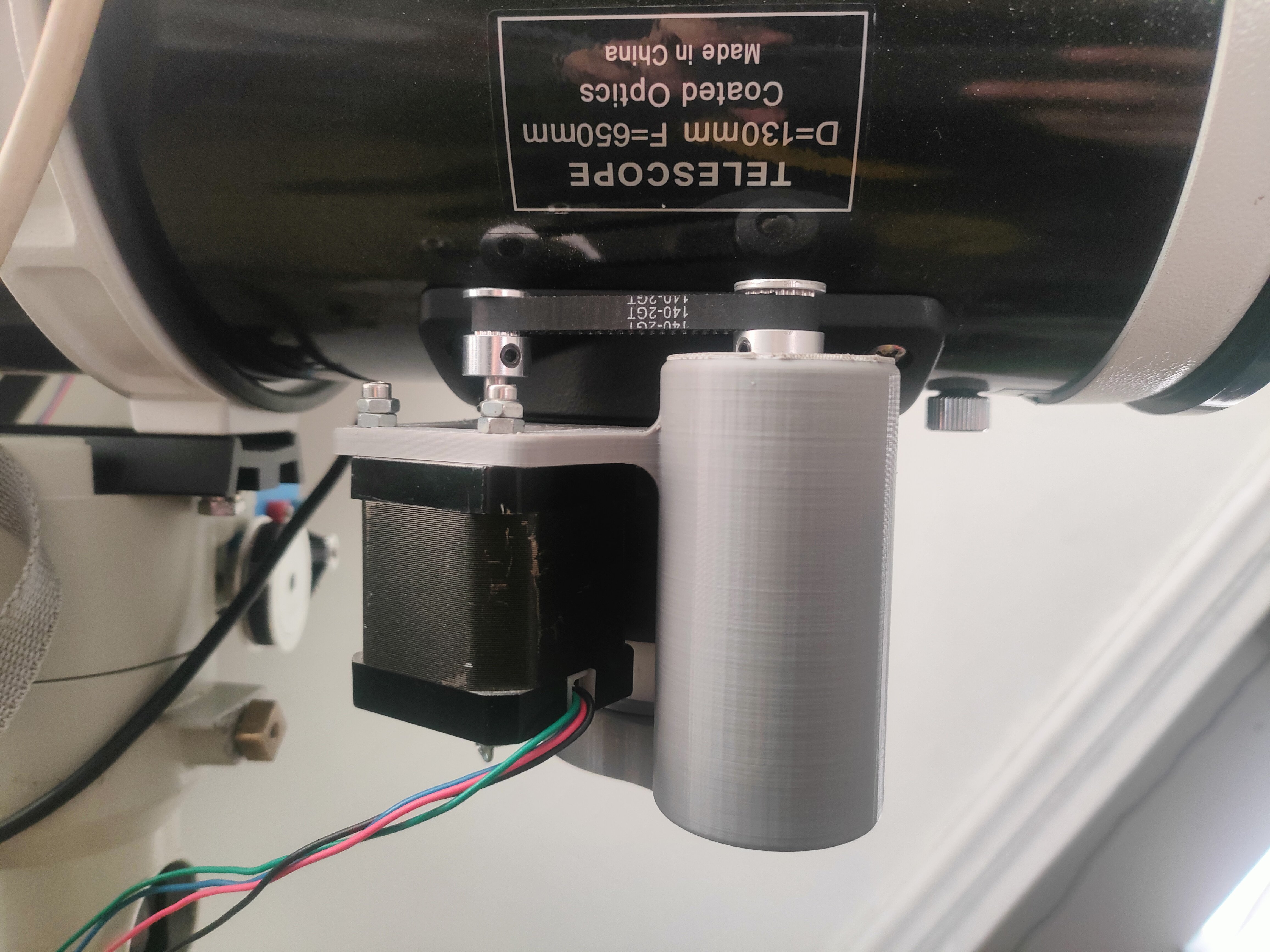

 Όπως είπα και στην αρχή, άλλαξα το σύστημα κίνησης με ένα που χρησιμοποιεί lead screws. Σχεδίασα λοιπόν στο fusion360 το κομμάτι που συγκρατεί το lead screw και το μοτέρ ( με ενδιαφέρει η αυτόματη εστίαση για αστροφωτογραφια) , καθώς και το κομμάτι που προσαρμόζεται στον σωλήνα εστίασης. Η εκτύπωση έγινε με pla με πολύ μεγάλο infill

Τέλος το μοτέρ συνδέεται με το lead screw με τροχαλίες και ιμάντα.

Το version 2 είναι πολύ πιο απλό από το 1 και έχουν διορθωθεί όλα τα προβλήματα που αναφέρθηκαν!

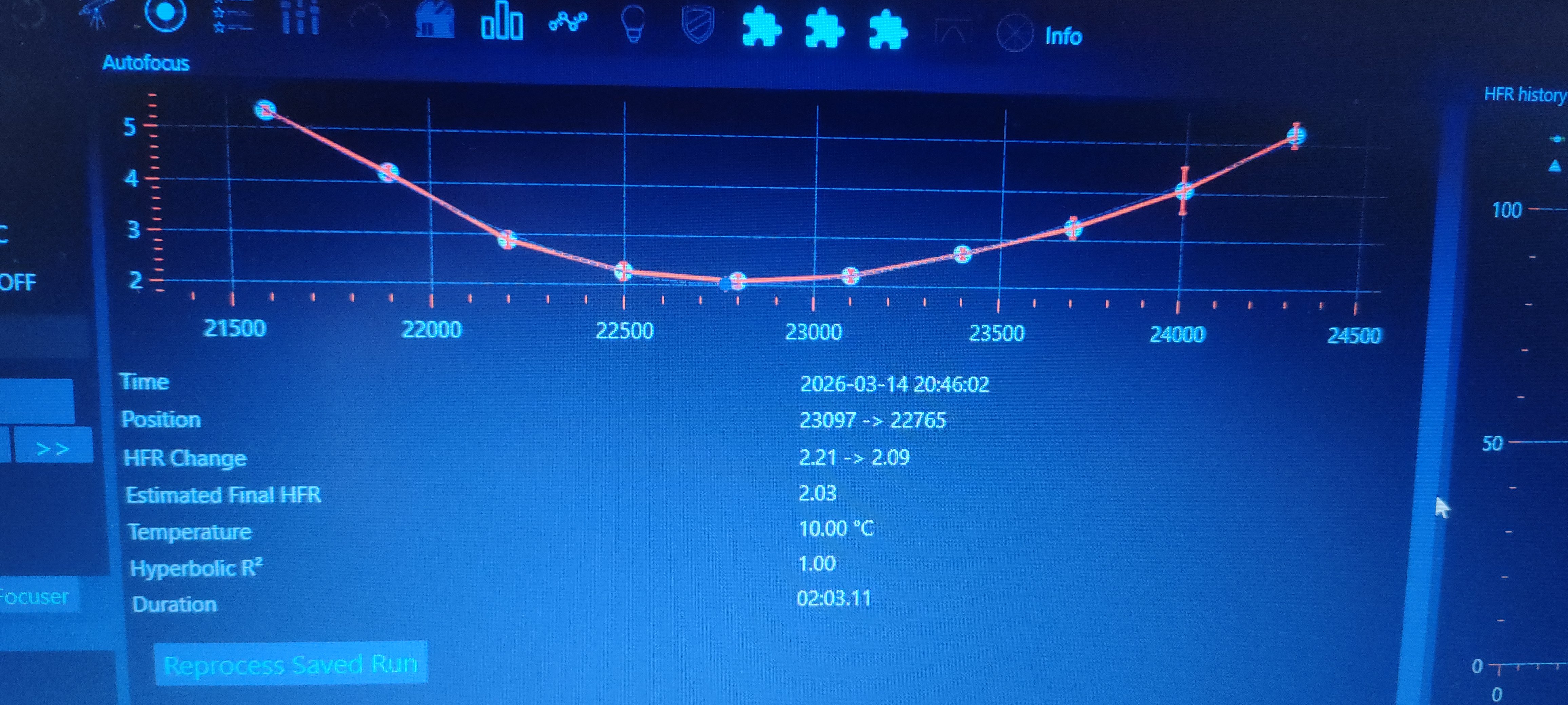

Έκανα ένα πρώτο τεστ και ο εστιαστης δουλεύει πολύ καλά!

Συνολικό κόστος περίπου 15€ χωρίς το πλαστικό

Ακολουθούν φωτογραφίες

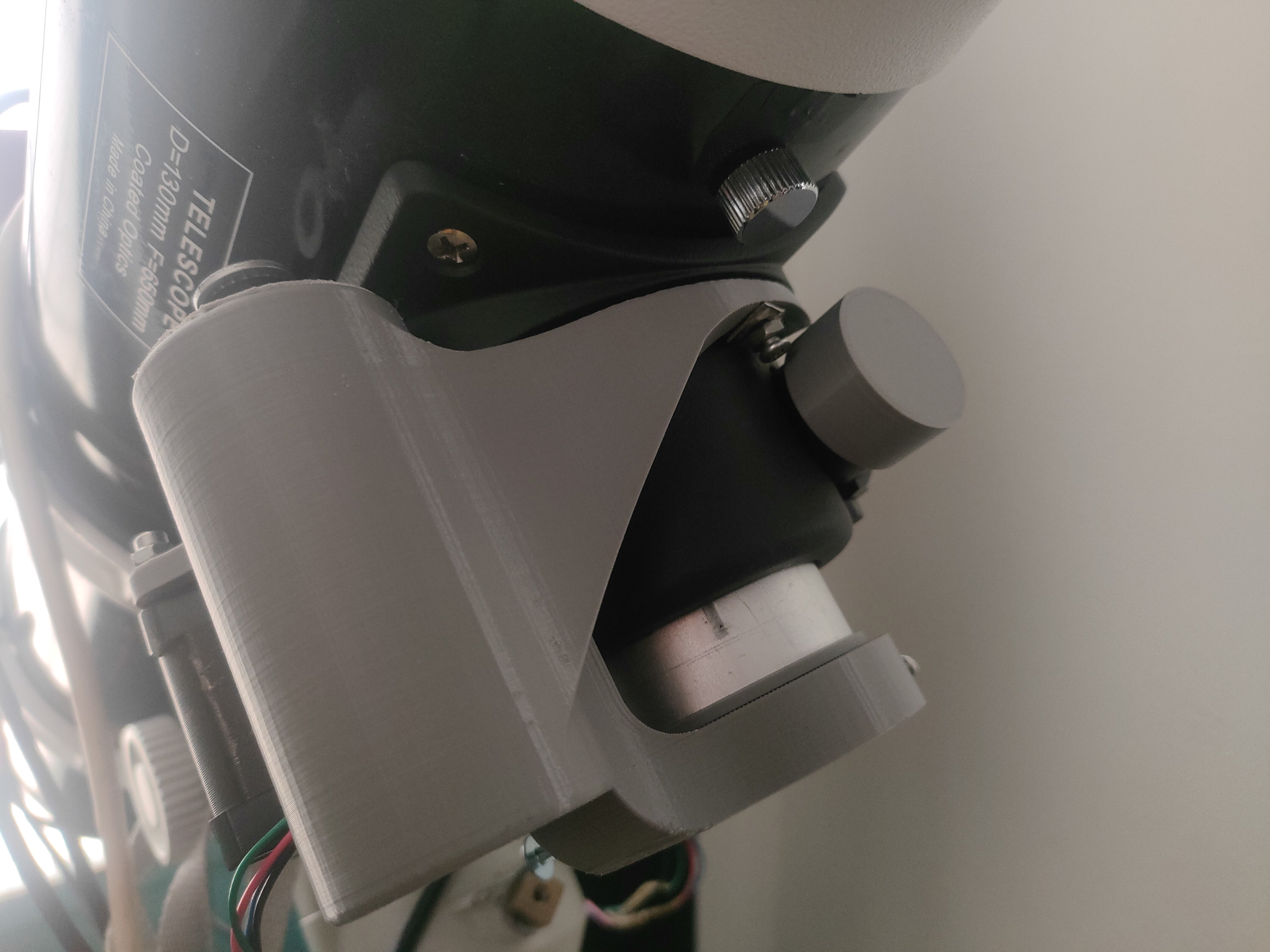

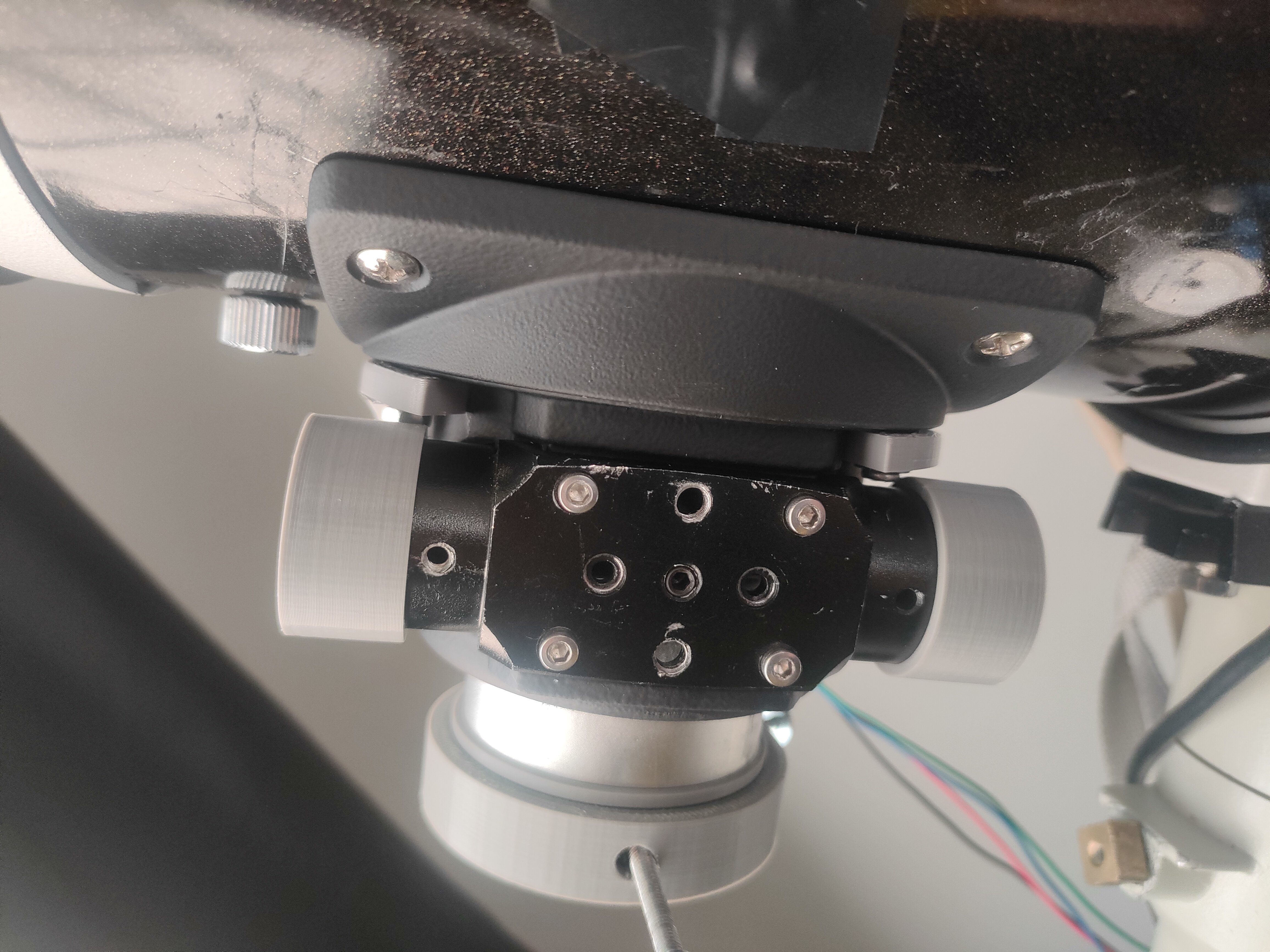

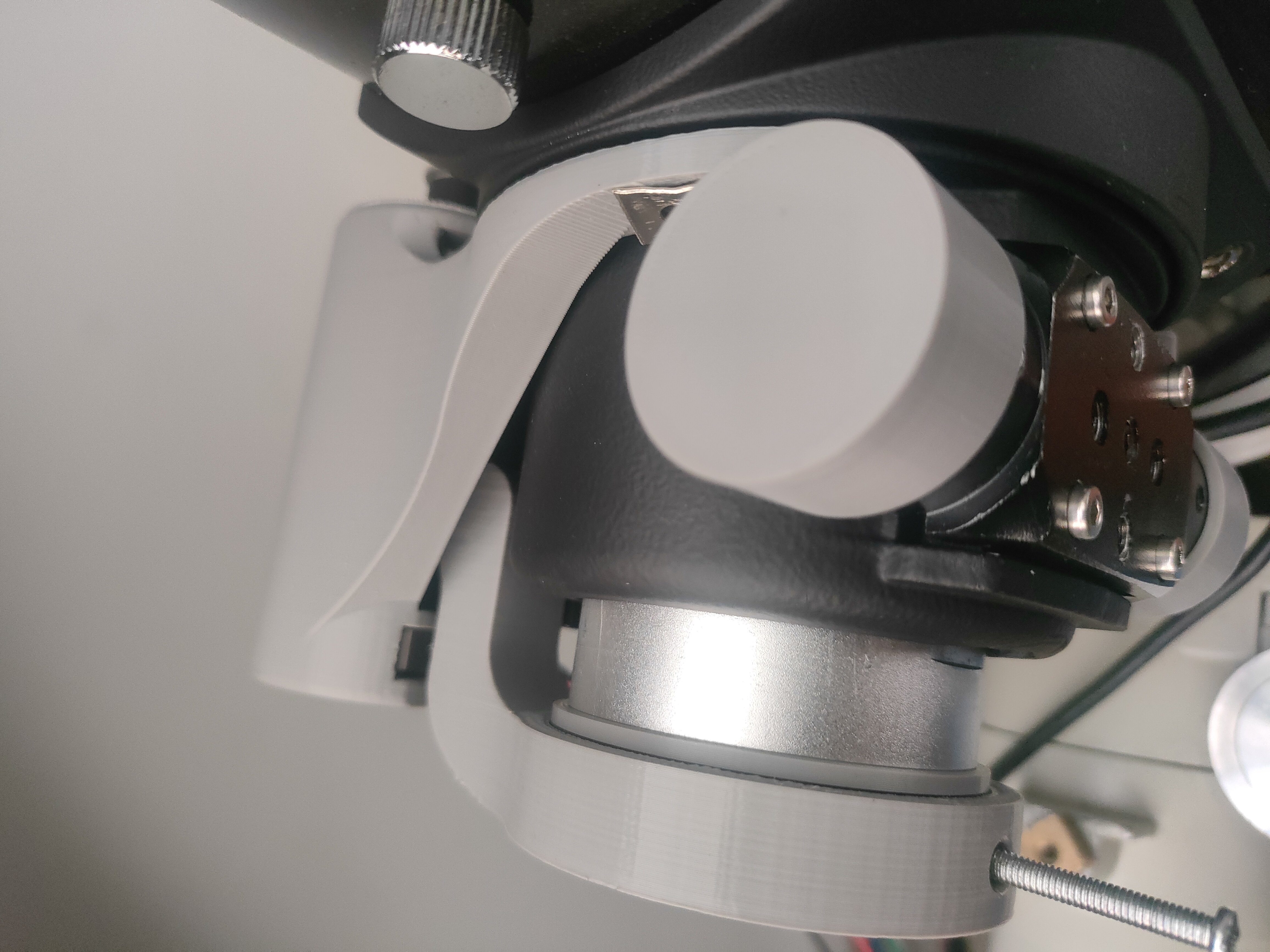

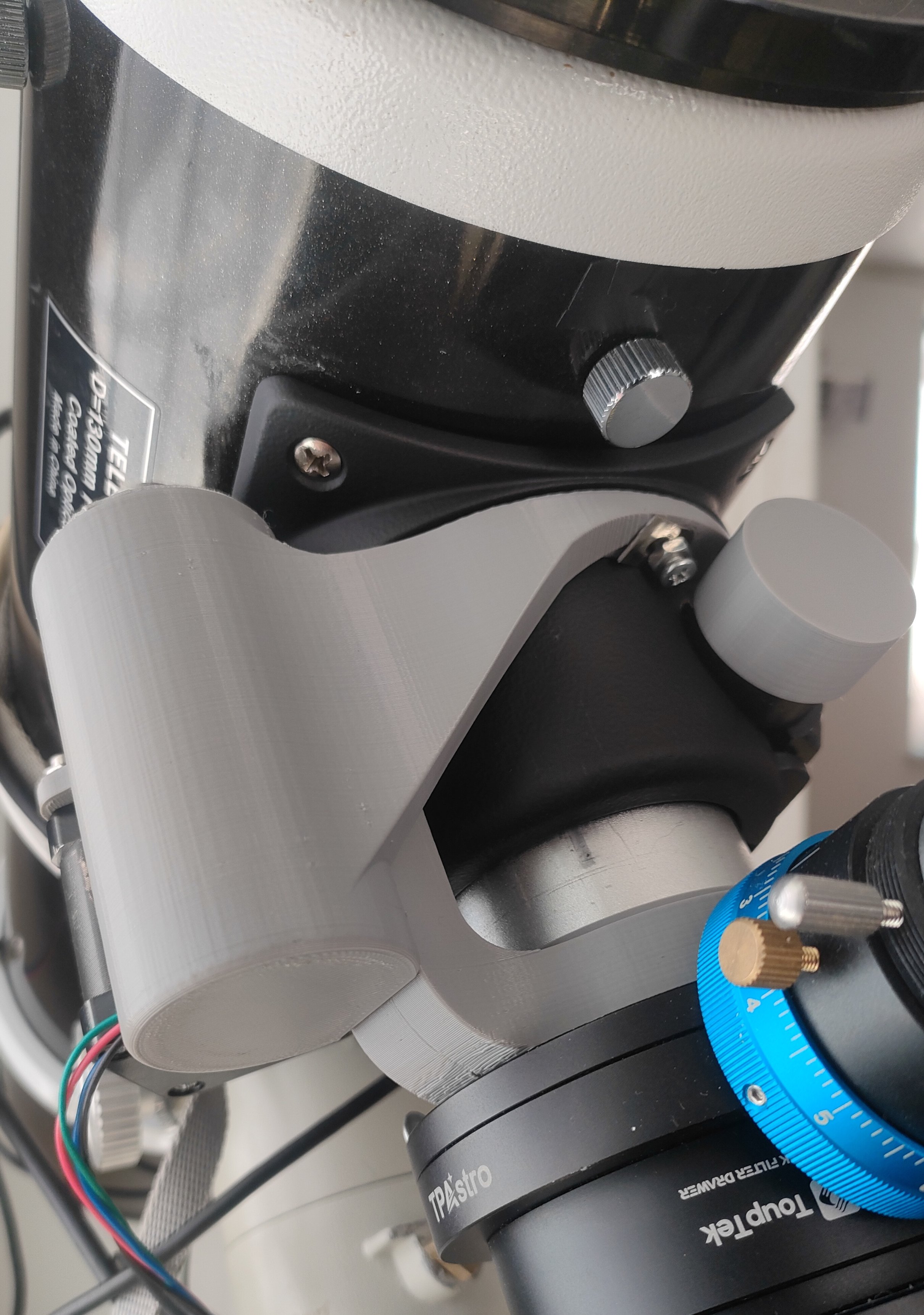

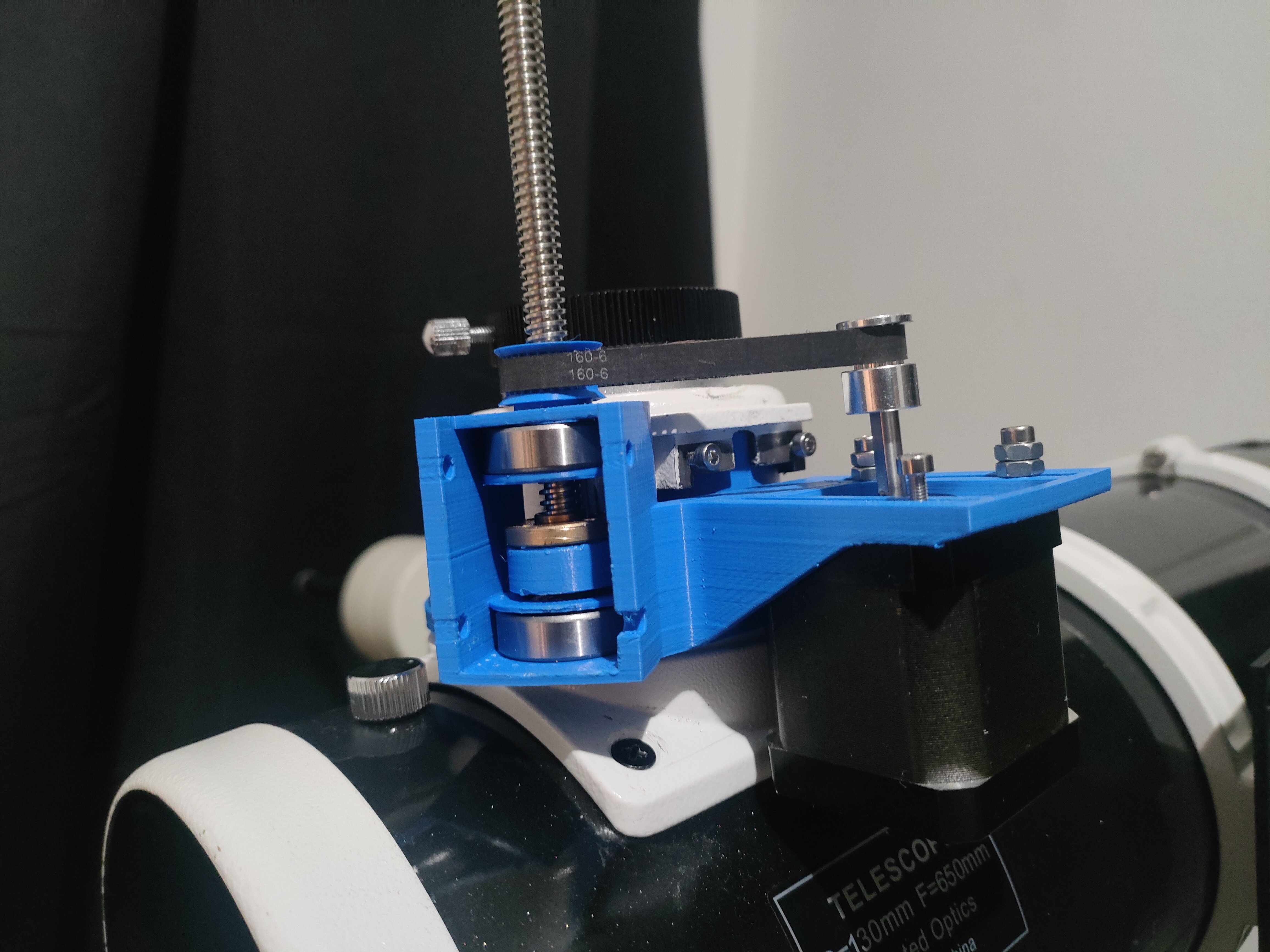

Μια από version 1 και οι υπόλοιπες από το version 2

Πείτε μου την γνώμη σας!
