Ραγα rack & pinion focuser

[50mm]

Καλησπερα παιδια , εχω το γνωστο 70mm οδηγητικο τηλεσκοπιο της swkywatcher και κουρεψα την ραγα του εστιαστη λογο κακης χρησης . Η ραγα ειναι πλαστικη και για αυτο σπασανε οι εγκοπες . Ξερει κανεις που μπορουμε να βρουμε τετοια ραγα μεταλλικη ? Εχει κανενας κανενα ανταλακτικο? Ελεγα να κατασκευασω μία αλλα απο γνωσεις μηδεν και ειμαι πεπεισμενος οτι αν παω σε μηχανουργειο το κοστος θα δικαιολογησει την αγορα καινουργιου οδηγητικου τηλεσκοπιου .

[kookoo_gr]

στη σπυρου πατση 71 (κοντα στην γεωπονικη σχολη ειναι η οδος) υπαρχει ενας τυπος που εχει συστηματα μεταδοσης κινησης (ραγες, ιμαντες, γραναζια) και συνεργαζεται με ενα τορναδορο ενα στενο πιο κατω. μιας και εστιαστης ειναι ολος απο πλαστικο δεν νομιζω να μπορεις να φτιαξεις κατι πανω του οποτε μαλλον θα πας για κατασκευη νεου σωληνα εστιαστη. κοιτα πρωτα σε υδραυλικα εαν μπορεις να βρεις ενα σωληνα με την διαμετρο που εχει ο σωληνας του εστιαστη και το μηκος φυσικα. εαν μπορεσεις κανε μια βολτα και απο εκει που ειπα μπας και βρεις την ραγα και κανε μια ηλεκτροκοληση σε αυτα τα δυο, τελος θα χρειαστεις να κανεις βολτες για να βιδωσεις το μαυρο πλαστικο για να σφιγγεις τα προσοφαλμια.



εαν εισαι τυχερος και βρεις πλαστικη ραγα απλα φαε την παλια ραγα και μια πολυ γερη κολλα κολησε την νεα πλαστικη ραγα στον σωληνα του εστιαστη. η πιο πιθανη κολλα ειναι αυτη που κολλανε σωληνες PVC.



ΥΓ εχω ενα σωληνα εστιαστη απο το τηλεσκοπιο της deagostini που δεν θελω. ενα μπαρεις λυσε τον εστιαστη και μετρησε τον σωληνα (εξωτερικη διαμετρος, μηκος, μηκος παχος, υψος ραγας) , θα μετρησω και εγω τον δικο μου και αν συμφωνουν οι διαστασεις μπορεις να τον παρεις. θα ειμαι αθηνα προς το τελος της εβδομαδας οποτε κανονιζουμε τιποτα

[kookoo_gr]

μετρησα τον σωληνα που εχω και αυτες ειναι οι διαστασεις του





154.88 συνολικο μηκος σωληνα

97.72mm ωφελιμο μηκος σωληνα - το ασιμη κομματι

34.72 παχος - το ασημι κομματι

5.15 πλατος ραγας

69.47 μηκος ραγας

54.37 ωφελιμο μηκος ραγας - το μηκος ολων των δοντιων της ραγας

2.90 υψος ραγας

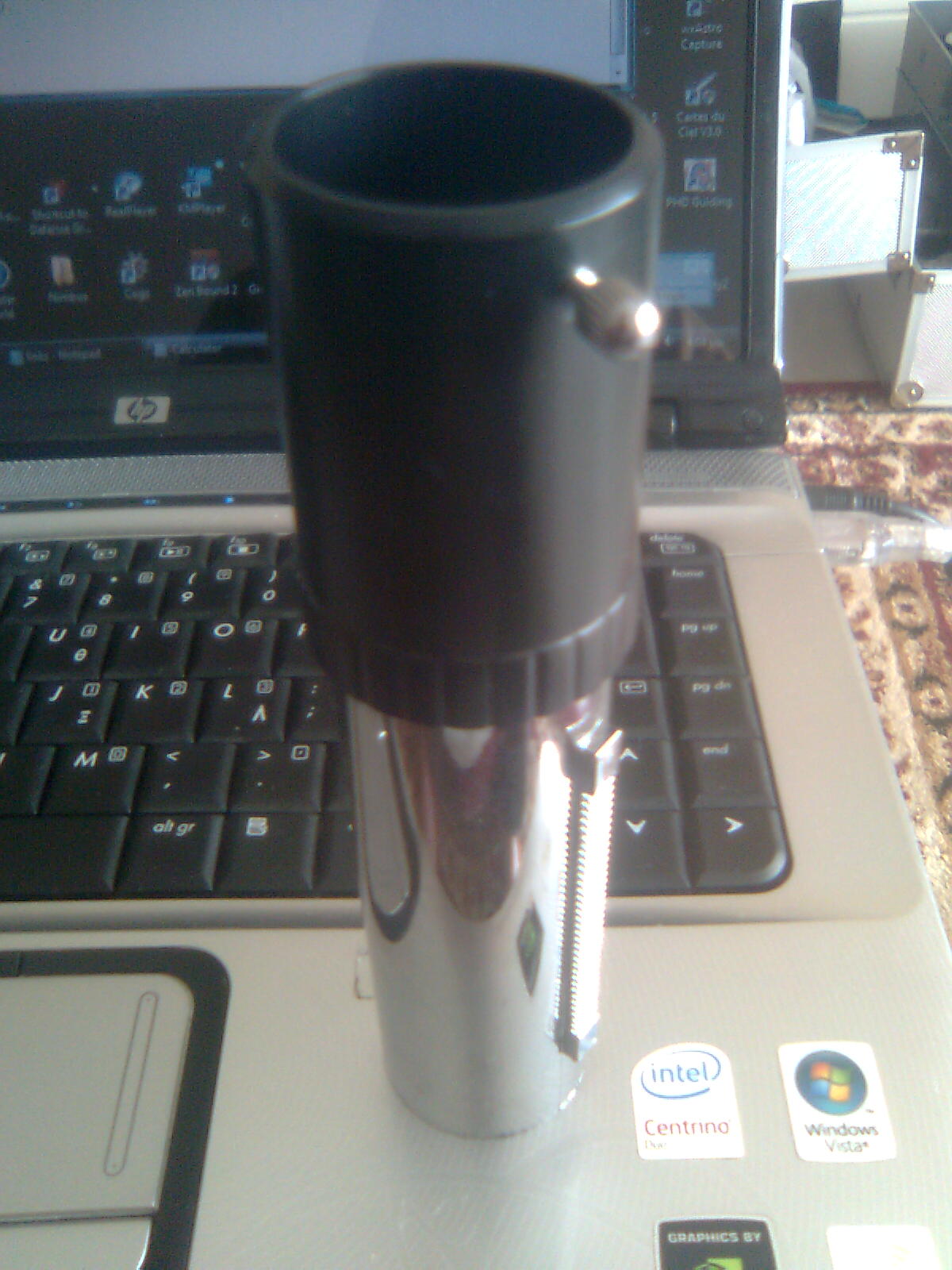

δες και μια φωτο του. το μαυρο κομματι ειναι κολλημενο εαν σου κανει εχει καλως αλλιως μποεις να κοιταξεις να κανεις καμια πατεντα να τον αφαιρεσεις και να βαλεις το μαυρο κομματι του δικου τηλεσκοπιου

[kkokkolis]

Αναρωτιέμαι αν μία ράβδος ξυλείας Balsa που θα σκαλίζαμε με κοπίδι μοντελισμού, θα περνούσαμε με ένα βερνίκι για να σκληρύνει και θα κολλούσαμε στον σωλήνα θα έκανε την δουλειά.

[50mm]

Κokoo_gr αυριο θα μετρησω με παχυμετρο τον σωληνα και θα γραψω τις διαστασεις ευχαριστω .

κκοκολις δυστηχως δεν ειχα ποτε επαφη με ξυλο μπαλσα και με τον μοντελισμο γενικοτερα και ετσι νομιζω πως δεν ειμαι ο καταλληλος ανθρωπος για αυτο το project.

Υπαρχει και η λυση του ebay , εχω δει εστιαστες σχεικα φθηνους αλλα μαζι με τα ταχυδρομικα η τιμη πλησιαζει την τιμη αγορας καινουργιου οδηγητικου . Νεοτερα αυριο που θα μπορεσω να παρω μετρησεις , οπως και να εχει ευχαριστω γαι τον χρονο σας .

[sevax]

Αποψη παλιου Αστρο-μαστροβοξιτη, απο κεντρικη Ελλαδα,



"να το κανει... Crayford και να τελειώνει!"

[kkokkolis]

Αποψη παλιου Αστρο-μαστροβοξιτη, απο κεντρικη Ελλαδα,



"να το κανει... Crayford και να τελειώνει!"



Εάν δεν πειραματιστείς και παίξεις με αυτά τα φθηνά τηλεσκόπια για να μαθαίνεις, με ποιά θα το κάνεις, με τα APO;



[kookoo_gr]

και παλι το κοστος αγορας ενος νεου εστιαστη (CRAYFORD) πλησιαζει το κοστος του τηλεσκοπιου

[sevax]

Νο 2 ......."Ας αφαιρέσει (λίμα!) εντελώς τα δοντάκια κι ας περάσει γομολάστιχα στον αξονα στρέψης!!!

"κι ας περάσει γομολάστιχα"

ή ένα μικρό κυλινδρικό σβουράκι

ή να κολλήσει ανάποδα γυαλόχαρτο γυρω απο τον άξονα

ή να περάσει σφηνωτά στον άξονα ένα λαστιχο κύλισης από παλιό εκτυπωτή

αφού πρώτα "αγριέψει" τον άξονα

ή ή ή..."

[50mm]

Τελικα φιλε kookoo_gr μαλλον δεν μου κανει το ανταλακτικο σου γιατι:

125mm ωφελιμο μηκος σωληνα - το ασιμη κομματι

39 mm εξωτερικη διαμετρος

4mm το παχος(πλατος) της ραγας

92mm μηκος ραγας

79mm ωφελιμο μηκος ραγας - το μηκος ολων των δοντιων της ραγας

4mm υψος δοντιων ραγας

Παντως ευχαριστω πολυ θα σκεφτω κατι αλλο ...

[kookoo_gr]

no problem

[kkokkolis]

ή να περάσει σφηνωτά στον άξονα ένα λαστιχο κύλισης από παλιό εκτυπωτή

αφού πρώτα "αγριέψει" τον άξονα, ή ή ή..."



Έχω έναν τέτοιον ιμάντα, με οδόντωση. Και έλεγα, κάπου μπορεί να χρειαστεί. Αν θες να δοκιμάσεις πες μου.

[50mm]

Κωστα δεν νομιζω να πετυχει το εγχειρημα , ποσο σκληρος ειναι ο ιμαντας? Θα αντεξει το μεταλικο κοχλια? Βεβαια δεν χανουμε τιποτα να δοκιμασουμε.

[kkokkolis]

Εκεί που ήταν την ίδια δουλειά έκανε, οδηγούσε ένα μεταλλικό γρανάζι. Θα τον βρω και θα βάλω φωτογραφία. Φθάνει να ταιριάζουν τα δόντια.

[kkokkolis]

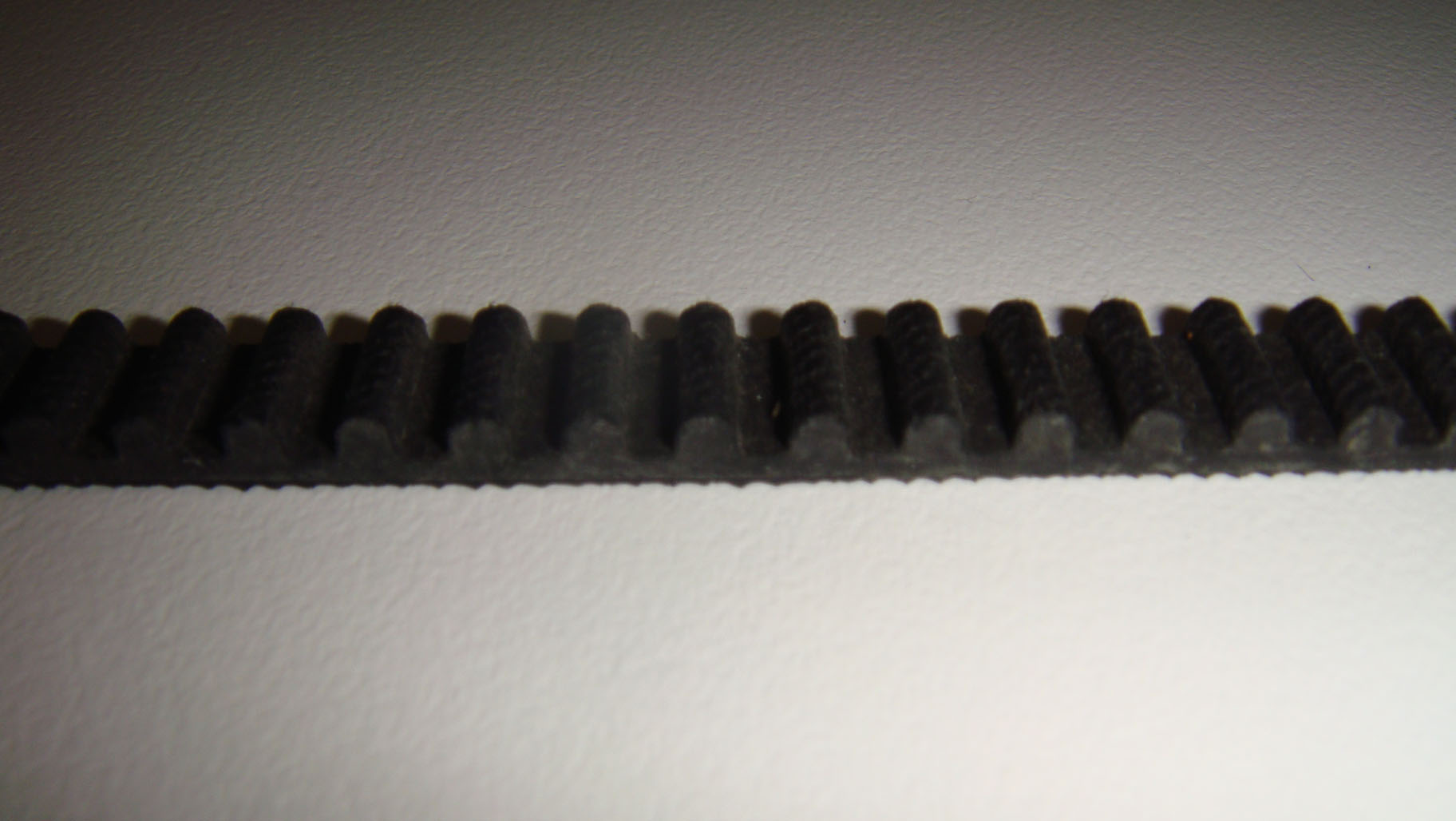

Τον βρήκα.

Είναι αγγλικός, Gates PowerGrip HTD.

Πλάτος 1cm

Ύψος 1mm

Ύψος στο δόντι 4mm

Ύψος δοντιού 3mm

Πάχος δοντιού 2mm

Απόσταση δοντιών 1.5mm.

Ισχυρό ελαστικό με δικτύωμα.



Αν δεν σου κάνει, σου πουλώ το Bresser μου 30.

[50mm]

Αν το bresser σου ειναι 70mm και κανουν τα δαχτυλιδια απο το skywatcer μου τοτε επωληθη (αλλα να δοκιμασουμε τα δαχτυλιδια ε?)

[kkokkolis]

Αν το bresser σου ειναι 70mm και κανουν τα δαχτυλιδια απο το skywatcer μου τοτε επωληθη (αλλα να δοκιμασουμε τα δαχτυλιδια ε?)



Πάρε το να το δοκιμάσεις όποτε θέλεις, πάρε και τον ιμάντα για δοκιμή και κρατάς ό,τι σου κάνει.

[50mm]

Ο ιμαντας οπως τον βλεπω δεν πρεπει να ταιριαζει, αυριο μετα τις 9 το πρωι μπορω ολη μερα να βρεθουμε οπου σε βολευει στον Πειραια μεχρι τις 19:30 γιατι μετα θα βγω για παρατηρηση (μετα απο πολυ καιρο) στην ταρατσα και οσο αντεξω με το κρυο που εχει... θελω να σπασω το ι του ωριωνα βλεπεις

[kkokkolis]

Το Bresser είναι ολοκαίνουριο, αχρησιμοποίητο, 70/700. Το πήρα πριν λίγες ημέρες για την βάση του, την οποία θέλω να κρατήσω.

Ο ιμάντας έχει αδρότερη οδόντωση από τον εστιαστή του Bresser, μάλλον δεν κάνει ούτε για το Skywatcher.

Πάρε τηλέφωνο (πμ).

[50mm]

Ευχαριστω Κωστα, πραγματικα αψογο το μπρεσερακι .
