ΜΕΤΑΤΡΟΠΗ DSLR Canon 550d 3 σε 1


KARAVATZIO

Προτεινόμενες αναρτήσεις

ΟΛΑ ΙΣΧΥΟΥΝ ΓΙΑ CANON ΑΠΟ 500D KAI ΝΕΩΤΕΡΕΣ (500D 550D 60D 7D )

Ηθελα να εχω και φωτο για ΗΜΕΡΑ και IR (υπερυθρες φωτο) και για ΑΣΤΡΟΦΩΤΟ ΔΗΛ. 3 ΣΕ 1 και ΝΑ ΕΧΩ ΚΑΛΛΙΤΕΡΗ ΠΟΙΟΤΗΤΑ ΦΩΤΟ (λογω λιγοτερα γυαλια) ΑΛΛΑ ΚΑΙ ΝΑ ΔΙΑΤΗΡΗΘΗ ΤΟ AUTOFOCUS KAI TO VIDEO KAI ΣΤΙΣ 3 ΚΑΤΗΓΟΡΙΕΣ ΦΩΤΟ.

Αυτο γινεται απλα βγαζοντας τα 2 φιλτρα μπροστα απο τον αισθητηρα.Γιατι και τα 2 φιλτρα κοβουν το IR το ενα λιγοτερο (αυτο που ειναι για καθαρισμο απο τη σκονη piezo) και το αλλο περισσοτερο που ειναι το καθ αυτο για IR BLOCK.

Απλα χανουμε τον αυτοματο καθαρισμο του αισθητηρα.Δηλ. για μενα οχι τοσο σπουδαιο, και θα εξηγησω γιατι.Και για τα 3 ειδη φωτογραφισης μπροστα απο το αισθητηρα θα υπαρχει παντα ενα φιλτρο clips eos astronomics που θα προφυλασει τον αισθητηρα απο τη σκονη.και που μπορει ευκολα να καθαριστει .

Το μεγαλο θεμα ειναι πως θα μπορεσουμε να διατηρησουμε το AUTOFOCUS?http://ir-photo.net/ir_mod.html#focalshift

Οταν ανοιξουμε την καμερα και φθασουμε στις 3 βιδες Torx T6 που συγκρατηται ο μηχανισμος του αισθητηρα πανω σε 3 ελατηρια μια για καθε βιδα τοτε κανουμε μετρησεις ποσο απεχει η πλατφορμα μηχανισμου, που βρισκεται επανω ο αισθητηρας, απο καποιο συγκεκριμενο μικρο σιδερακι διπλα ακριβως σε καθε βιδα Torx T6 Οι μετρησεις γινονται με τον ηλεκτρονικο ΒΕΡΝΙΕΡΟ μετροντας με το πισω μερος του βερνιερου πανω στο σιδερακι το υψος εως κατω στην πλατφορμα του μηχανισμου του αισθητηρα (μετραμε πανω απο 10 φορες για να βεβαιωθουμε οτι ειναι σωστες οι μετρησεις μας) .Αυτα θα γινονται για καθε βιδα ξεχωριστα.Φυσικα τα αποτελεσματα τα γραφουμε σε ενα χαρτι για καθε βιδα.

Οι δικες μου μετρησεις ηταν για πανω αριστερα 1,98mm

για κατω αριστερα 1,98mm

και για πανω δεξια 0,9mm

Αν εμεις λοιπον βγαλουμε τα 2 φιλτρα, για να εχουμε AUTOFOCUS θα πρεπει να παμε τον αισθητηρα μπροστα δηλ. προς τον φακο.Το ποσα mm το παιρνουμε απο τον τυπο : (1,517-1)/1,517 x παχος mm (και των 2 φιλτρων)

Εδω το παχος και των 2 φιλτρων ειναι 1,2mm

Aρα ο αισθητηρας θα παει μπροστα 0,4mm

Οταν λοιπον φθασουμε στο σημειο και βιδωνουμε τον μηχανισμο του αισθητηρα τοτε θα πρεπει να προσθεσουμε τα 0,4mm στις μετρησεις που ειχαμε κανει πριν βγαλουμε τον αισθητηρα.

Δηλ.πανω αριστερα 1,98mm+ 0,4mm = 2,38mm

κατω αριστερα 1,98mm + 0,4mm = 2,38mm

πανω δεξια 0,9mm +0,4mm = 1,3mm

Bιδωνουμε λοιπον μετροντας με το βερνιερο μεχρι να πιασουμε τις παραπανω τιμες.

Μετα βαζουμε μια σταγονα κολλα στην ενωση κεφαλιου βιδας με πλατφορμας για καλλιτερη στεραιωση (εγω εβαλα σιλικονη θερμαινωμενη).

Αν αντι για 2,38 πατε στο 2,35 δεν υπαρχει προβλημα ειναι παααρα πολυ λιγη η διαφορα.

Αποφασισα λοιπον να <<πεταξω>> τα 2 φιλτρα που ηταν μπροστα απο τον αισθητηρα

Πριν 3 μερες τελειωσα την μετατροπη της DSLR CANON 550D βγαζωντας και τα 2 φιλτρα απο τον αισθητηρα. Αν και ηταν η πρωτη μου φορα ολα πηγαν τελεια και γρηγορα.

Αυτο που εχω να πω ειναι μην την φοβηθητε καθολου ειναι αρκετα ευκολη η μετατροπη αρκει να ειστε λιγο μεθοδικοι και να δωσετε μεγαλη σημασια σε αυτα τα 2 site που σας δινω παρακατω.

Εγω φυσικα θα ειμαι εδω για καθε ερωτηση που θα εχετε για τη μετατροπη.

Μετα απο προσεχτικο διαβασμα των http://ir-photo.net/ir_550dmod.html σαν βασικο και αρκετα στοιχεια απο http://ghonis2.ho8.com/rebelmod450d1.html σε 5-6 ωρες ολα πηγαν καλα.Παντως παιδια αφου το εκανα εγω μπορει να το κανει ο οποιοσδηποτε.

Δηλαδη θελει προσοχη σε συγκεκριμενα πραγματα:

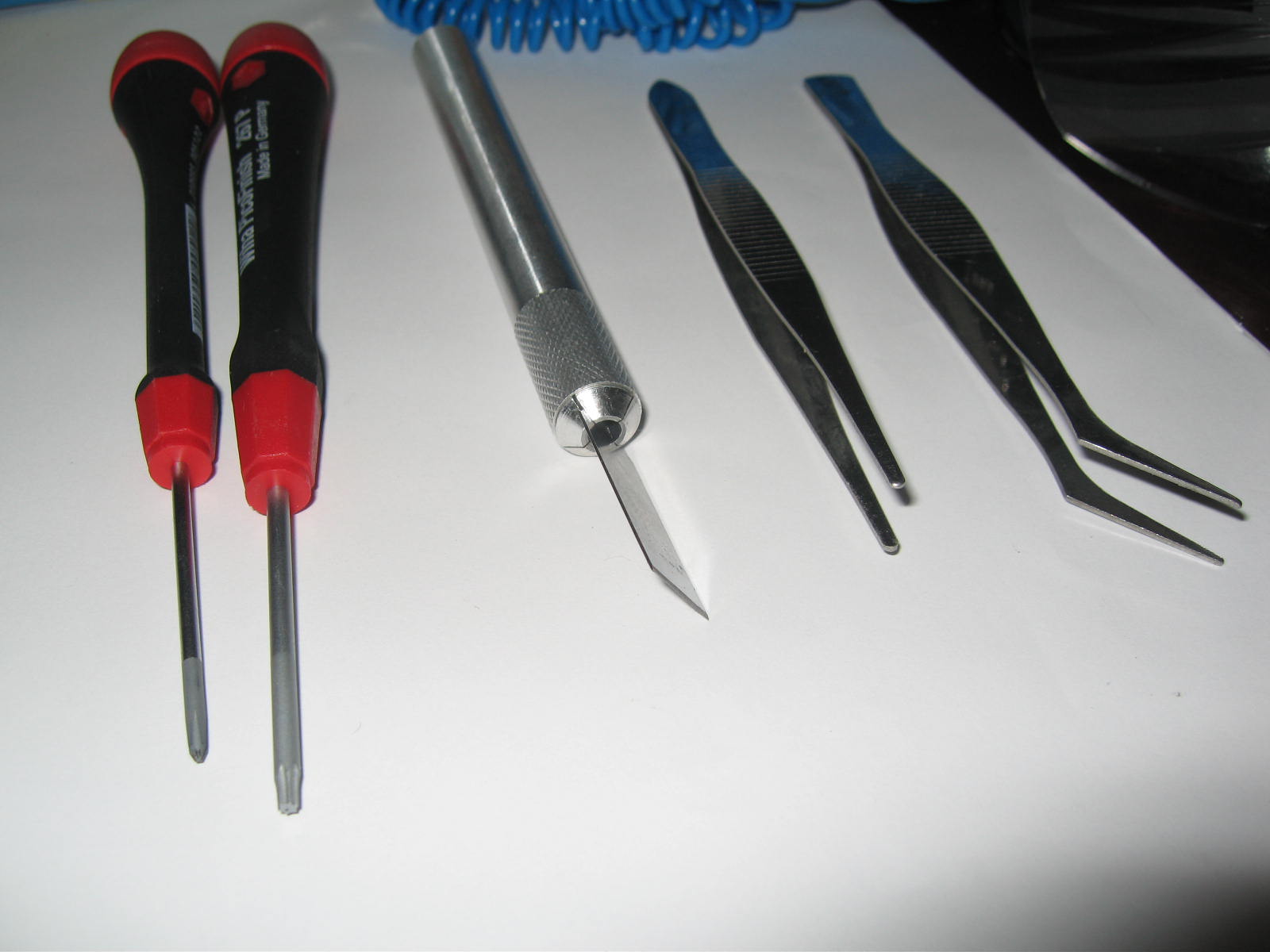

ΕΡΓΑΛΕΙΑ

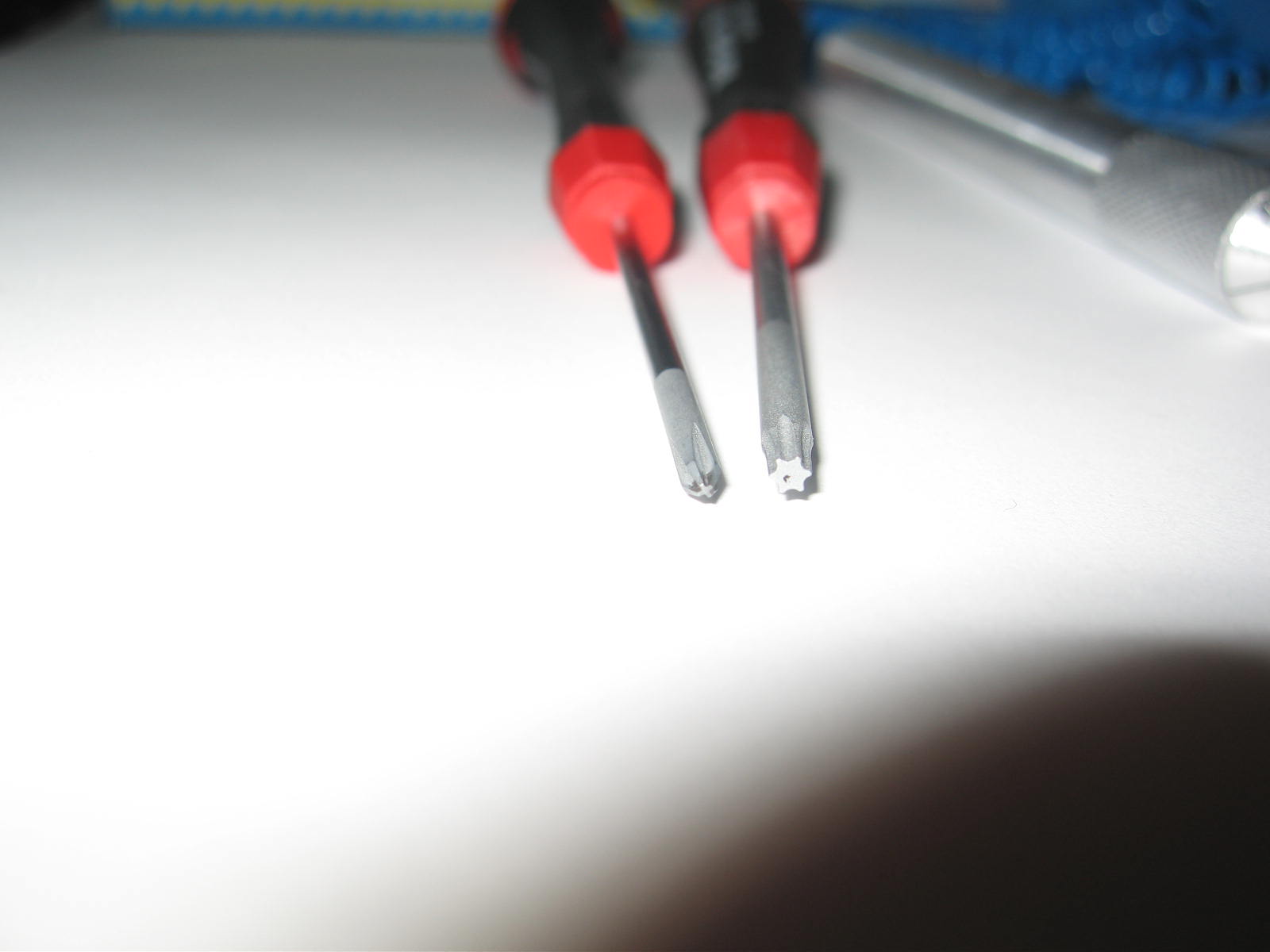

1) Οταν παμε στην αρχη να ξεσφιξουμε τις βιδες, το κατσαβιδι να προσεχουμε να ειναι παντα καθετο στο κεφαλι της βιδας και οχι αποτομα ΣΙΓΑ-ΣΙΓΑ το ξεβιδωμα για να μη χαλασετε τον σταυρο του κεφαλιου της βιδας.(παρτε καλα κατσαβιδια μαγνητικα , ετσι και αλλιως 3 θα χρειαστητε) .Ενα crosshead (Philips) #00 με σταυρο μπροστα ενα small Flat (~2mm) σαν αυτα που εχουν οι ρολογαδες και ενα Torx T6 αυτο που μοιαζει με αστερι [/b]

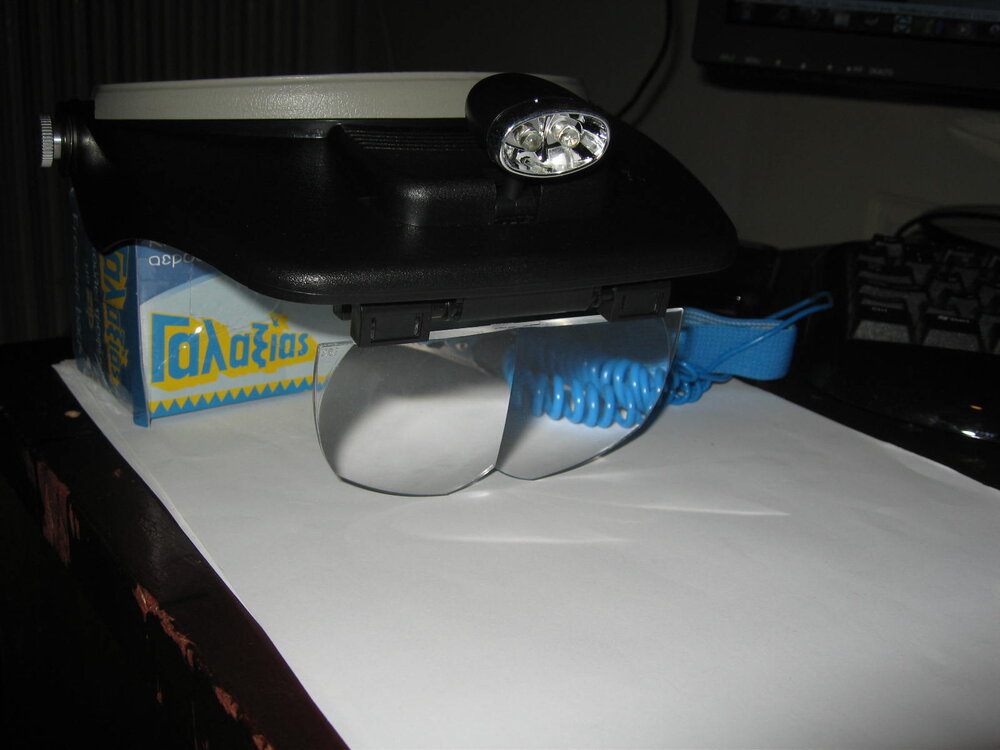

2)Μεγενθυτικο φακο με φως εγω το πηρα στο ebay πολυ φθηνα για το κεφαλι.

3)Οδοντογλυφιδες απαραιτητες για να τραβατε τις καλωδιοταινιες απο μια τρυπα που εχουν κοντα στο σημειο συνδεσης τους ( με αγαπη ε!..........).

4)Γατια νιτριλιου (φθηνα παντου) για να αποφευγονται τα λιπιρα οξεα των χεριων μας.

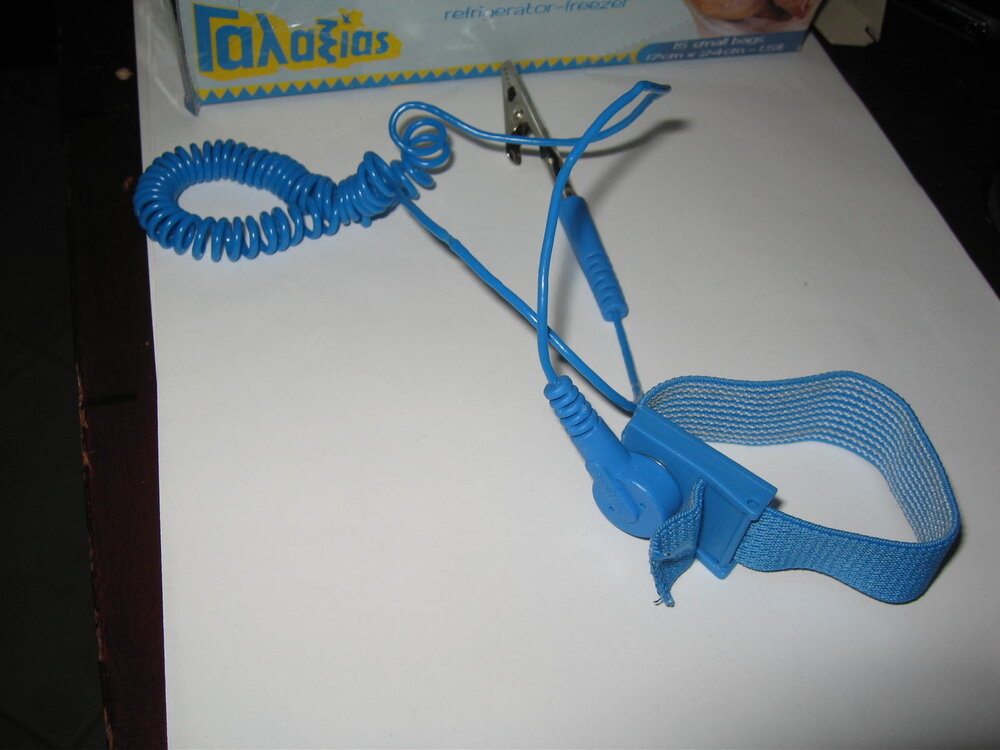

5)Βραχιολακι για τον στατικο ηλεκτρισμο

6)Χαρτι περιτυλιγματος για τον παγκο εργασιας σας (εγω το εκανα στο γραφειο μου).

7)Ενα φυλλο χαρτι Α4 λευκο και κολληστε στην αριστερη πλευρα μια ταινια διπλης οψης αυτοκολλητη για να κολλατε τις βιδες με το κεφαλι κατω, που θα βγαζετε, με τη σειρα διπλα στο ονομα της.Την σελιδα αυτη την κατεβαζετε απο εδω http://ir-photo.net/ir_550dmod.html » Print Form (pdf)

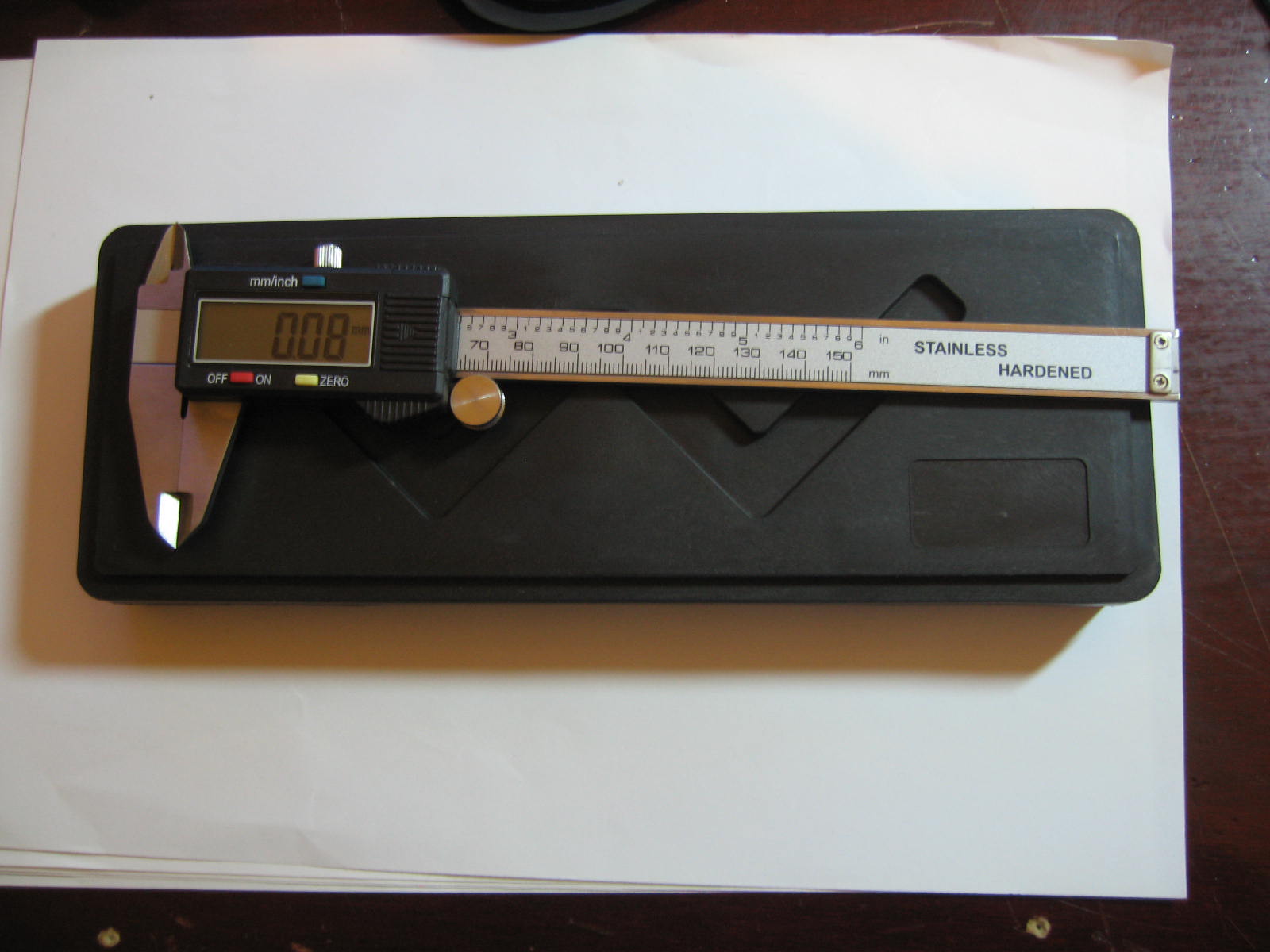

8 ) Αφησα για το τελος το πιο χρησιμο και αξιολογο εργαλειο για να κανουμε την πιο βασικη μας δουλεια, να μετρησουμε ΠΡΙΝ και ΜΕΤΑ ΠΟΥ ΒΡΙΣΚΕΤΑΙ Ο ΑΙΣΘΗΤΗΡΑΣ με εναν ηλεκτρονικο ΒΕΡΝΙΕΡΟ (κι αυτος φθηνος απο ebay).



ΠΡΟΣΟΧΗ

Πριν αρχισουμε οτιδηποτε ξεσκονιζουμε -σκουπιζουμε - σφουγγαριζουμε το δωματιο.

1) Πριν ανοιξουμε την μηχανη παμε στο MENU και απενεργοποιουμε τον αυτοματο καθαρισμο.

Αυτο πρεπει να γινει οποσδηποτε για να μη μας βγαλει μετα το τελος της μετατροπης λαθος.

2) Στο τραβηγμα των ταινιων .Πρωτα (αν εχει) θα ανοιγετε ενα κλιπς που βρισκεται στη συνδεση της τανιας με το μικρο κατσαβιδι small Flat (~2mm) αργα μια αριστερα μια δεξια μεχρει να ανοιξει τελειως (180 μοιρες), και μετα με ενα τσιμπιδακι πιανεται την ταινια και την τραβατε αριστερα -δεξια μεχρει να ξελασκαρει σιγα -σιγα η ακομη και με το χερι σας αλλα με το μαλακο ε!

3) Στην επανασυναρμολογηση μη ξεχασετε να συνδεσετε καμια ταινια, καθως και οταν βγαλετε το μπροστινο (εκει που μπαινει ο φακος) και το πανω καπακι της καμερας ενα μαυρο καλωδιο οπτικης ινας που μπαινει σε λευκο κλιπς ,το σπρωχνεις μεσα οσο παει.

4) Τις πλακετες και οτι αλλο βγαλετε να τα βαζετε στις σακκουλες και να τις κλεινετε με το zip που εχουν.(Προφυλλαξη απο σκονες).

Επεται συνεχεια παω για υπνο

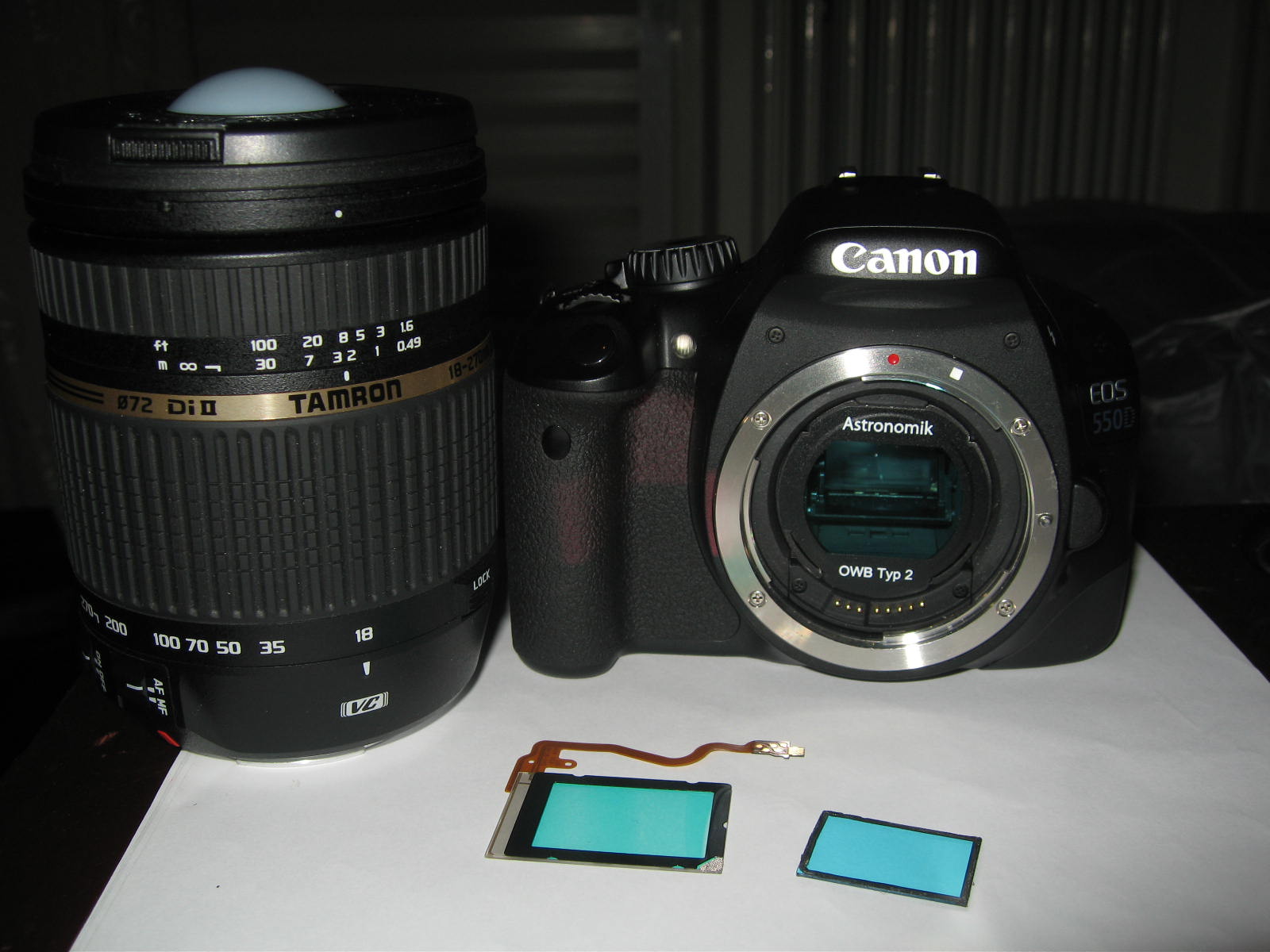

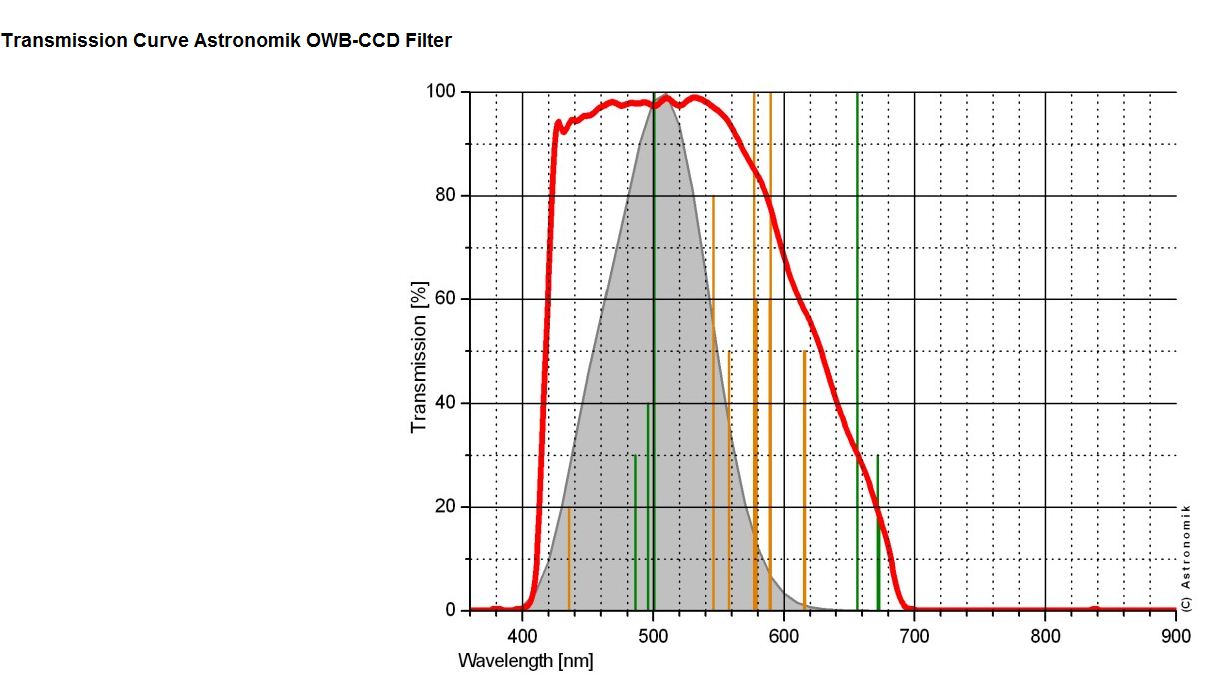

Με φιλτρο Astronomik OWB-CCD Typ 2




Με φιλτρο Astronomik OWB-CCD Typ 2




Με φιλτρο IR 720nm απο ebay




Με φιλτρο IR 720nm απο ebay




Με φιλτρο IR 720nm απο ebay




Με φιλτρο IR 720nm απο ebay










Σύνδεσμος για σχόλιο
Κοινή χρήση σε άλλους ιστότοπους

Σε ολες τις νεες canon eos απο 500d και μετα το συστημα του αισθητηρα στηριζεται πανω σε 3 βιδες Torx T6 με ελατηρια. Ρυθμιζοντας αυτες τις βιδες πετυχαινουμε την αυτοματη εστιαση.Δηλ. οπως εστιαζε πριν κανουμε την μετατροπη.

Για την φωτογραφιση ημερας βαζουμε το φιλτρο OWB της astronomik που ειναι το μονο που ειναι σχεδον ιδιο με αυτο της μαμας canon.Ολα τα αλλα εχουν μεγαλυτερες αποκλισεις απο της μαμας.

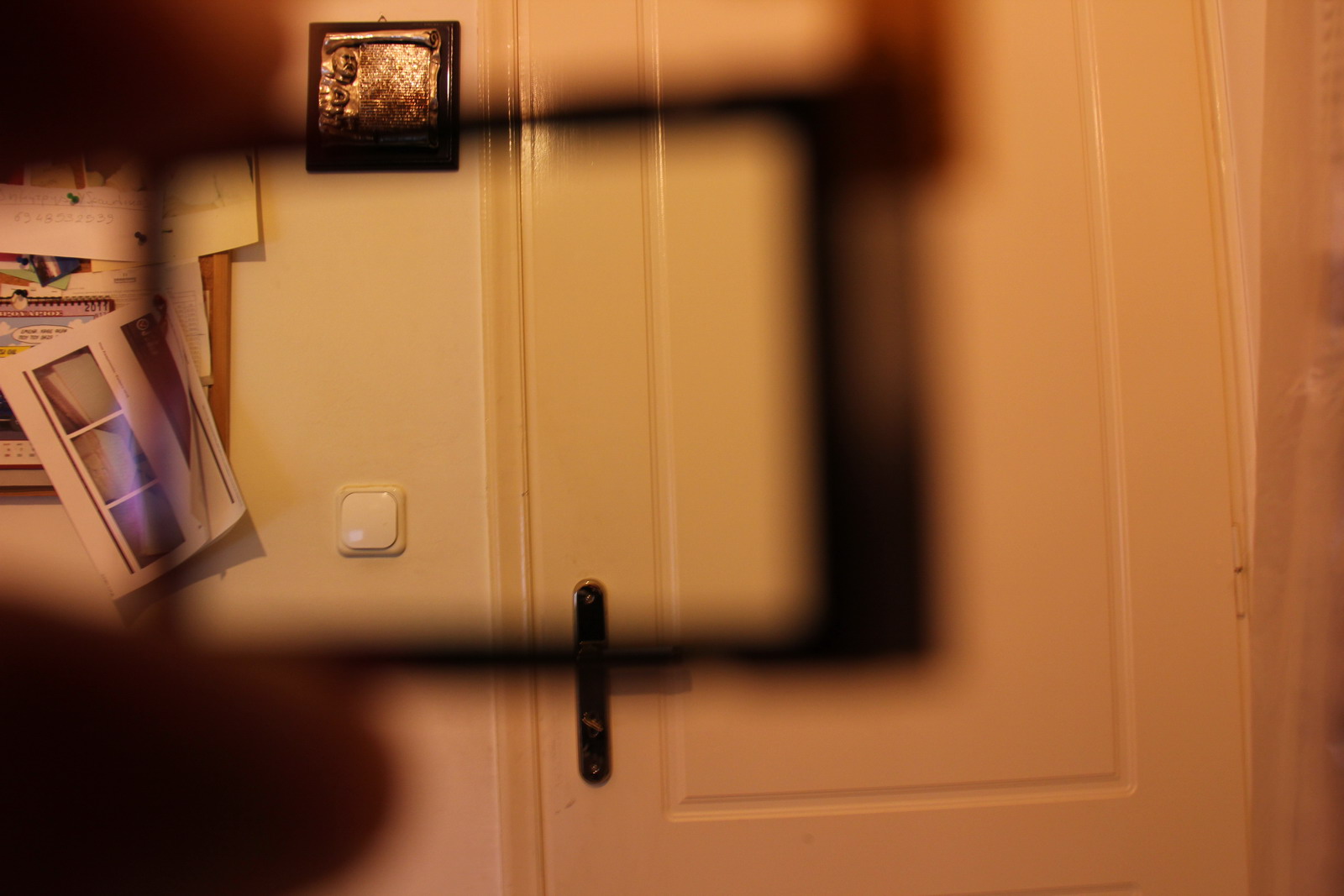

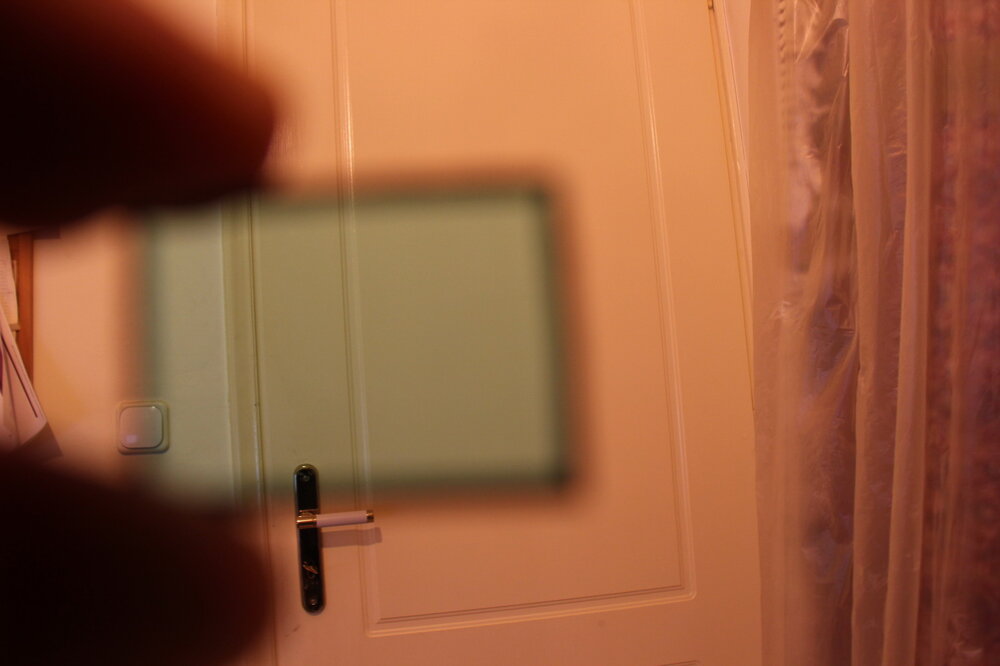

Εδω σας εχω 2 φωτο με τα 2 φιλτρα μπροστα απ το φακο χωρις να υπαρχει κανενα φιλτρο μεταξυ αισθητηρα και φακου δηλ. ολο το φασμα.Οπως βλεπουμε και τα 2 κοβουν IR το PIEZO λιγοτερο.

Οσο για την IR φωτογραφιση υπαρχουν πολλα και φθηνα IR 720 , 830 , 900 1000 nm στο ebay με πολυ αξιολογα αποτελεσματα.

Τωρα στο προκειμενο για την αστροφωτογραφια ειμαι στο ψαξιμο για φιλτρο φωτορυπανσης (για αρχη και μετα βλεπουμε για τα στενα φασματα αργοτερα).

Εχω ξεχωρισει 2

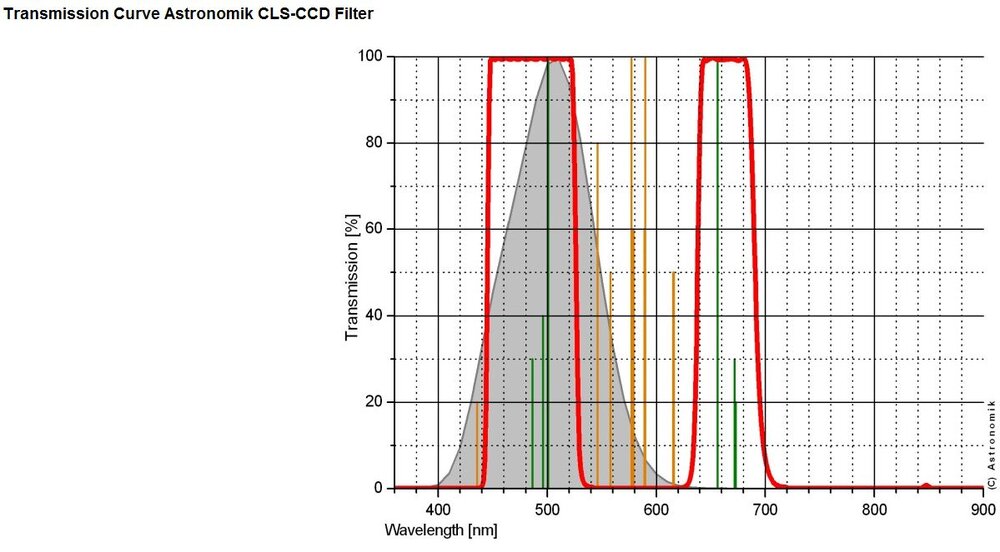

1) Astronomik CLS-CCD

2) Hutech LPS-P2

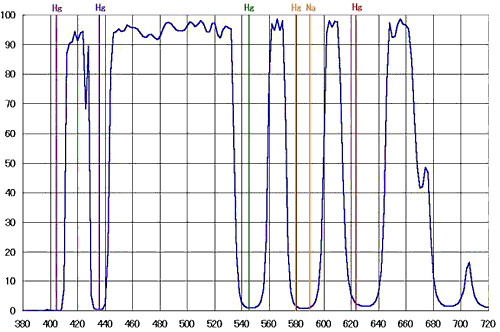

LPS-P2

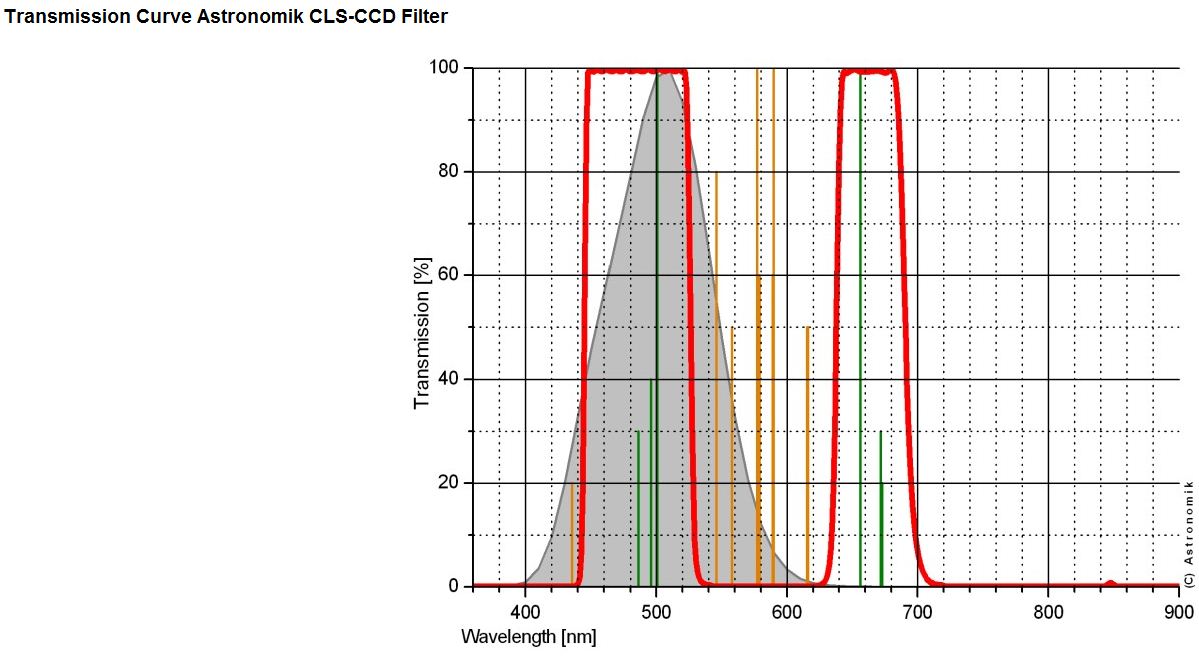

Astronomik CLS-CCD

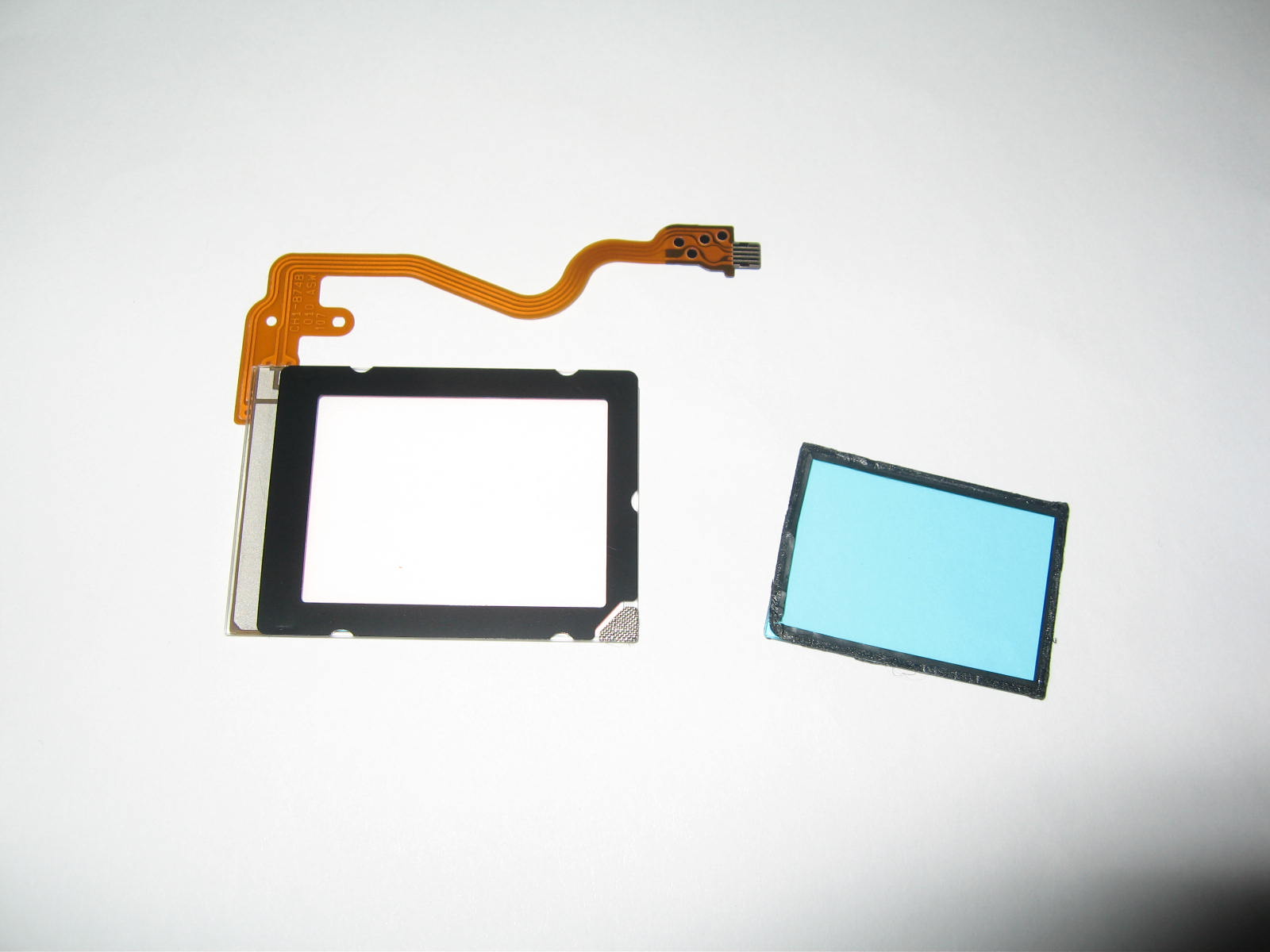

IR FILTER CANON




PIEZO FILTER για καθαρισμο αισθητηρα



Σύνδεσμος για σχόλιο
Κοινή χρήση σε άλλους ιστότοπους

  • 5 έτη αργότερα...
Σκέφτομαι να αφαιρέσω το LPF-2 από την canon 1100d. Για να διατηρήσω το autofocus πρέπει στον τύπο για τη μετακίνηση του αισθητήρα να βάλω το πάχος του φίλτρου που θα αφαιρέσω;
Γιώργος Αλεξίου
Σύνδεσμος για σχόλιο
Κοινή χρήση σε άλλους ιστότοπους

Τελικά έκανα την τροποποίηση της canon 1100d (αφαίρεση του lpf-2) ακολουθώντας τις οδηγίες του Gary Honis: http://dslrmodifications.com/rebelmod450d6.html

Με δυσκόλεψε λίγο η επανατοποθέτηση των καλωδίων στη συναρμολόγηση και η αφαίρεση του LPF-1 (το οποίο πρέπει να αφαιρεθεί και να επανατοποθετηθεί). Θέλει μεγάλη προσοχή γιατί μπορεί εύκολα να σπάσει. Η θέση του αισθητήρα φαίνεται ότι δεν ρυθμίζεται για να δουλεύει το AF (για καθημερινή φωτογραφία ημέρας). Δουλεύει όμως μια χαρά με το liveview, οπότε λίγο το κακό...

Γιώργος Αλεξίου
Σύνδεσμος για σχόλιο
Κοινή χρήση σε άλλους ιστότοπους

Υπάρχει κανεις στην Ελλαδα που να μετατρεπει την 550 σε μονοχρωμη?


             www.star-surfing.com

Σύνδεσμος για σχόλιο
Κοινή χρήση σε άλλους ιστότοπους

  • 2 έτη αργότερα...
με ενδιαφέρει για Canon 500D

εάν ξέρει κανείς κάποιο μαγαζί που να το κάνει...

Την έχεις ήδη την 500d ή σκέφτεσαι να αγοράσεις;

Σύνδεσμος για σχόλιο
Κοινή χρήση σε άλλους ιστότοπους

Έχω μετατρέψει την δικιά μου 500D σε full spectrum για αστροφωτογράφιση αλλά και υπέρυθρη φωτογράφιση με εξωτερικό φίλτρο.

Ακολούθησα αυτό: https://www.lifepixel.com/tutorials/infrared-diy-tutorials/canon-drebel-t1i-ir

Δεν είναι ιδιαίτερα δύσκολο, θέλει λίγο προσοχή με τις καλωδιοταινίες, αρκεί να δεχτείς ότι υπάρχει 5% πιθανότητα να πάθει ζημιά και να αχρηστευτεί η μηχανή.

Έξω, μου είχαν ζητήσει από 120-300€, όπου δεν νομίζω οτι αξίζει, καλύτερα να πάρεις μια μεταχειρισμένη μονταρισμένη.

Να έχεις υπ'όψιν ότι η ρύθμιση της απόστασης του αισθητήρα για να λειτουργεί το autofocus, θα είναι lens specific από την στιγμή που θα φωτογραφίσεις υπέρυθρο. Επειδή δηλαδή κάθε φακός έχει διαφορετική συμπεριφορά, θα πρέπει να σετάρεις την απόσταση του αισθητήρα για συγκεκριμένο φακό. Εγώ επειδή χρησιμοποιώ διαφορετικούς φακούς, το ρύθμισα να περνάει το άπειρο με όλους τους φακούς και χρησιμοποιώ το liveview για εστίαση. Αν θές κάτι περισσότερο, στείλε μου το τηλέφωνο σου με π.μ. να τα πούμε.

Σύνδεσμος για σχόλιο
Κοινή χρήση σε άλλους ιστότοπους

Φίλε diorip



σε ευχαριστώ πολύ για την αναλυτική απάντηση, θα μελετήσω το link να δω τι και πώς γίνεται.

όντως το ποσό που ζητάνε είναι μεγάλο και παίρνεις μονταρισμένη :)

θα σου πω εάν είναι ναι :)

Σύνδεσμος για σχόλιο
Κοινή χρήση σε άλλους ιστότοπους
