Διόρθωση τζόγου (backlash) σε Skywatcher HEQ5 pro

[KC]

Γεια σας

Με αφορμή ένα βίντεο που είχε δημοσιεύσει ο Άγγελος Κεχαγιάς για τη διόρθωση του τζόγου στην EQ6, θέλω να διορθώσω το backlash στη στήριξη Skywatcher HEQ5 pro.

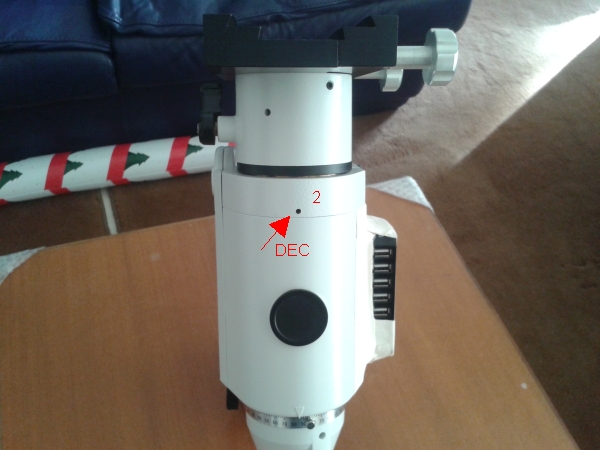

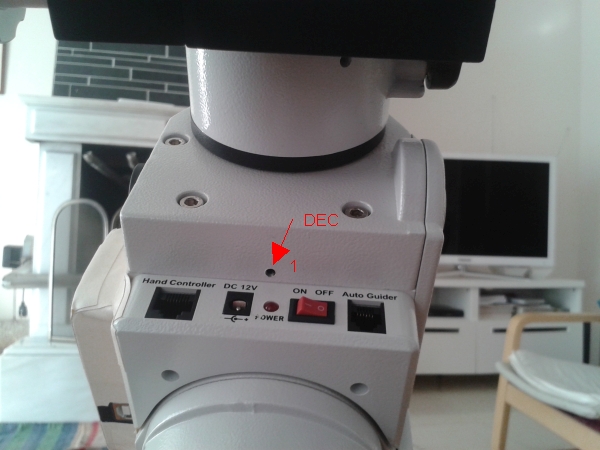

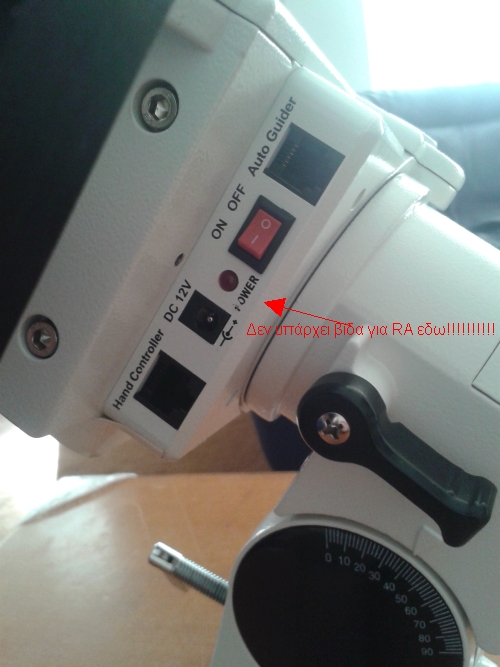

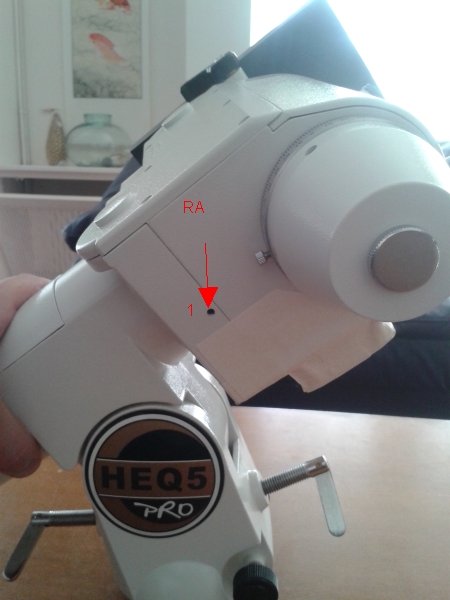

Αυτό που παρατήρησα είναι ότι ενώ υπάρχουν δυο σκουλικόβιδες στον άξονα DEC, υπάρχει μια σκουλικόβιδα στον άξονα RA αντι για δυο που θα έπρεπε..



Έχει κανείς διορθώσει το backlash σε αυτή τη στήριξη να μου μου δώσει οδηγίες;



Ευχαριστώ

[Aggelos Kechagias]

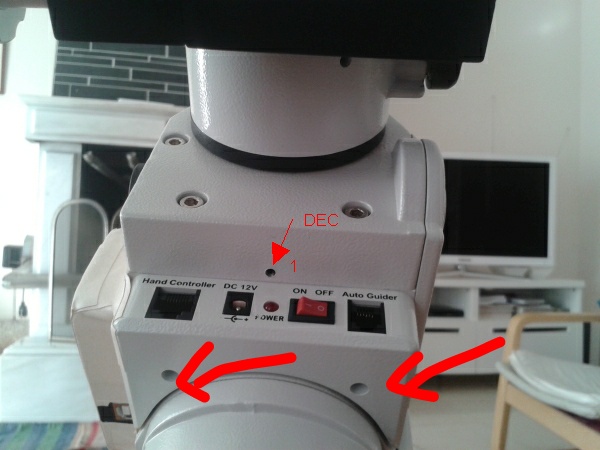

Είναι κάτω απο το πλαστικό ξεβίδωσε το και θα την δεις.

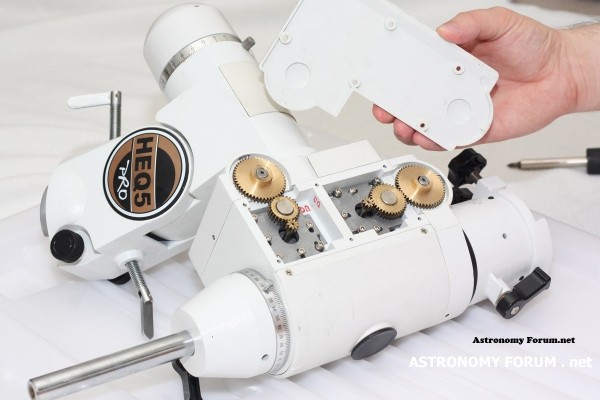

Το καλό με την heq5 είναι οτι το πλαινό καπάκι όταν αφαιρεθεί αποκαλύπτει τα γρανάζια όπου εκεί μπορείς να ρυθμίσεις τον τζόγο που πιθανόν υπάρχει. Οι σκουλικόβιδες που πας να πειράξεις ρυθμίζει τον ατέρμονα.

Προσοχή αν δεν ξέρεις που πραγματικά είναι το πρόβλημα το να κάνεις ρυθμίσεις στην τύχη το πιο πιθανό να την κάνεις χειρότερα.

[KC]

Σε ευχαριστώ Άγγελε



Έχω πάρει 40 fits για το στόχο M34. Από τα fits αυτά μπορεί να βγει κάποιο συμπέρασμα για το που εντοπίζεται το πρόβλημα του τζόγου; Ώστε να πειράξω μετά ατέρμονα ή γρανάζια;

Ή το συμπέρασμα θα το βγάλω με το πείραμα του δέντρου και την κίνηση σε RA-DEC που δείχνεις στο βίντεο σου; Οπότε θα πειράξω τις σκουλικόβιδες όπως λες και βλέπουμε;



Επίσης θέλω να σε ρωτήσω για να κάνω τη ρύθμιση του τζόγου έχω δυο επιλογές φόρτωσης της στήριξης



a) HEQ5+Vixen ED81s+SBIG ST2000XM

b) HEQ5+Vixen VC200L+SBIG ST2000XM



Ποια επιλογή είναι η καλύτερη; και αν ρυθμίσω το τζόγο με αυτή πρέπει να ξανακάνω τη ρύθμιση όταν βάλω το άλλο τηλεσκόπιο;

[KC]

Έφτιαξα ένα βιντεάκι που δείχνει την ακολουθία των 40 fits. Είχα ενεργοποιήσει το dithering ανάμεσα στις λήψεις. Πιστεύω ότι δεν είναι τζόγος αυτό που βλέπετε δηλαδή σε κάποια frames έχω trails. Αν ήταν τζόγος γιατί δεν έχουν επιρεαστεί όλα τα frames;



Όταν φωτογράφιζα φύσαγε λίγο και το seeing δεν ήταν και το καλύτερο και πιστεύω εκεί οφείλεται το πρόβλημα μου.



http//www.albireo.gr/tmp/video.wmv

[Aggelos Kechagias]

Κώστα βγάζεις πόρισμα για πιθανό πρόβλημα επειδή σου έτυχε μια φορά ;

Δηλαδή δεν είσαι σίγουρος αν ήταν απλά ο αέρας ;

Τι να πω αντί να ελέγξεις 2-3 απλά πραγματακια και να κάνεις δοκιμές ξανά και ξανά πας απευθείας στο άνοιγμα της στήριξης



Υ.γ. τράβα λήψεις χωρίς dithering ή ανέβασε το settle time.

[KC]

Καλησπέρα Άγγελε



Σίγουρα θα κάνω και άλλες δοκιμές με και χωρίς dithering.

Παρεμπίπτοντος με λήψεις 1 min (αυτές επιτρέπει ο ουρανός μου) έχω διαπιστώσει ότι το dithering μου χαλάει τις λήψεις.

Στα 40 fits το dithering το έκανα στα 2 pixels με settle time 8 sec. Τι να πω...



Το άνοιγμα της στήριξης είναι τελευταία επιλογή )

[ecuador]

Να ρωτήσω κι εγώ στο ίδιο νήμα να μην ανοίγω παρεμφερές; Έχω μία HEQ5 παλιά (μαύρη - όχι Pro), η οποία "παίζει" στον RA άξονα. Έχω άλλη για φωτογράφηση, οπότε με αυτή που είναι για οπτική παρατήρηση δεν έχω πολυασχοληθεί - απλά στο ζύγισμα την αφήνω λίγο βαρύτερη από τη μια πλευρά, και "κολλάει" με το βάρος στη μια "μεριά" του τζόγου, οπότε φαίνεται να δουλεύει κανονικα (εκτός αν τη σπρώξεις λίγο με το χέρι).

Αλλά αν είναι εύκολο να διορθωθεί χωρίς να χρειάζεται πλήρες λύσιμο λέω να μην την αφήσω έτσι. Οι περισσότερες οδηγίες που βλέπω για τζόγο ασχολούνται με τα γρανάζια, όμως όταν έχω εκτεθειμένα τα γρανάζια και κουνάω δεξιά αριστερά μέσα στον τζόγο δε βλέπω καμία κίνηση εκεί μέσα. Άρα δε μοιάζει να είναι θέμα γραναζιών. Μπορεί κάποιος "έμπειρος" με τη βάση να καταλάβει τί εννοώ και να συμβουλεύσει;

Ευχαριστώ!

[KC]

Καταρχήν πρόσεξε με το ζύγισμα γιατί μπορεί να κάψεις κανένα μοτεράκι. Αυτό που λές με τα γρανάζια το έχω διαπιστώσει και εγώ. Θέλω να κάνω ένα πείραμα πρώτα με πολική ευθυγράμμιση ακριβείας (drift polar alignment) και μετά να δω αν πρέπει να ανοίξω τη στήριξη...

[Aggelos Kechagias]

Ξεχνάτε το warm gear και τον ατέρμονα τα οποία ρυθμίζονται από τις σκουλικόβιδες. Το τέχνασμα με το ζύγισμα δεν αποτελεί λύση είναι σαν να κουτσαίνετε και αντί να πάτε στον γιατρό χρησιμοποιείτε πατερίτσα.

Ποτέ κανείς δεν είπε ότι ή βάση θέλει λύσιμο για την διόρθωση τζόγου. Είναι υπόθεση μόλις μερικών λεπτών.

[KC]

Γι αυτό που αναφέρει ο Άγγελος ένας οδηγός εδώ



http//www.astro-baby.com/heq5-rebuild/heq5-we1.htm

[ecuador]

Είχατε δίκιο φυσικά. Από τη σελίδα της astro baby είχα ρίξει μια ματιά στο λύσιμο του RA axis και φαινόταν υπερβολικό, αλλά όντως ήταν απλά οι δύο βιδίτσες για το RA worm gear.

[KC]

Προχώρησα με τη διόρθωση του τζόγου σε RA στην HEQ5.



Στα βίντεο που βλέπετε η οριζόντια κίνηση είναι σε dec και η κατακόρυφη σε ra.



Συγκρίνετε το πριν με το μετά.



Αυτό που απομένει τώρα είναι μια δοκιμή με τα άστρα.



http//www.albireo.gr/tmp/before.m4v



http//www.albireo.gr/tmp/after.m4v

[StamosP]

Τον τζόγο τον διορθώσατε με το σφίξιμο των σκουληκόβιδων τελικά όπως στο blog της astrobaby?

Και μένα παίζει αρκετά στη ορθή αναφορά (καθόλου στην απόκλιση) και το θέμα είναι όταν λύνω το πάνελ τροφοδοσίας τα καλώδια είναι πολύ κοντά και δεν έχω πρόσβαση στην σκουληκόβιδα από πίσω.



edit: Όταν κουνάω την απόκλιση με ανοιχτό το καπάκι τα γρανάζια είναι βράχος, όταν το κουνάω σε ορθή αναφορά βλέπω τα γρανάζια να παίζουν

[ecuador]

Τον τζόγο τον διορθώσατε με το σφίξιμο των σκουληκόβιδων τελικά όπως στο blog της astrobaby?

Και μένα παίζει αρκετά στη ορθή αναφορά (καθόλου στην απόκλιση) και το θέμα είναι όταν λύνω το πάνελ τροφοδοσίας τα καλώδια είναι πολύ κοντά και δεν έχω πρόσβαση στην σκουληκόβιδα από πίσω.



edit: Όταν κουνάω την απόκλιση με ανοιχτό το καπάκι τα γρανάζια είναι βράχος, όταν το κουνάω σε ορθή αναφορά βλέπω τα γρανάζια να παίζουν



Χμμ, εγώ το διόρθωσα με αυτές τις βιδίτσες (το panel είχε κοντά καλώδια, δύσκολη πρόσβαση στη βίδα αυτή, αλλά όχι αδύνατη στο δικό μου), αλλά απ' όσο θυμάμαι τα γρανάζια μου δεν παίζανε πριν τη διόρθωση.

[KC]

Καλησπέρα,

Το τζόγο το διόρθωσα με βάση το βίντεο του Άγγελου Κεχαγιά.

Απομένει τώρα ένα πείραμα στον έναστρο ουρανό για να δω πώς συμπεριφέρεται η στήριξη.
