Πρόβλημα με debayer των fits

[KC]

Ανοίγω αυτο το topic για να αναφέρω ένα πρόβλημα που αντιμετωπίζω με το pixinsight αλλά και με άλλα προγράμματα που δοκίμασα π.χ. ccdstack, maximdl, nebulosity,deepskystacker..



Την τελευταία φορά που έκανα αστροφωτογράφιση με την Canon EOS 450D και τον 200αρη φακό επάνω της Canon, έλεγχα τις λήψεις μου από το Skyx pro. Όρισα στο Skyx pro να αποθηκεύει τα frames μόνο σε fit format και σε raw bayer data.



Δείτε παρακάτω τις πληροφορίες που δίνει το Skyx.



1. Raw Bayer Data - Only images shot in this mode can be converted to color later. This mode returns the raw Bayer matrix data from the camera. Raw Bayer data contains four pixels cells that contain one red, one blue, and two green pixels (laid out in RGGB order). The image returned to TheSkyX is in the native resolution of the camera. Image link works quite well on this data despite that it appears to be missing pixels (the blue pixels tend to be very dark). When magnified you will see a characteristic screen door type pattern. This data does not show in color. A post processing program is required (PixInsight, Nebulosity, etc.) to convert the Bayer data to a color image. Best results are obtained by doing image calibration (darks and flats) on this raw pattern before conversion to color. You must also convert to color BEFORE image alignment and stacking operations, or the color data will be lost.



You can now save the original canon RAW file directly from the camera. Select the checkbox for "Save Canon RAW files along side of FITS". When you are saving files as FITS with TheSkyX, the original data is saved in a .CR2 file and will be saved in the same location as your autosave folder. In addition, it will use the naming convention you've setup for your FITS files with the same prefix, and abreviation keys expanded in place.

[KC]

Το επόμενο βήμα ήταν το debayering των fit frames αφού πρώτα προηγήθικε το calibration κάνοντας χρήση flats/darks/bias frames.



Θα ήθελα να εστιάσω στο pixinsight. Κάνοντας debayering με RGGB pattern και VNG αλλά και με οποιοδήποτε άλλο συνδυασμό που δοκίμασα, διαπίστωσα χρωματικό σφάλμα (ώρα 11) στα άστρα το οποίο όμως δεν είναι ομοιόμορφο σε όλη την περιφέρεια του άστρου.



Δείτε επισυναπτόμενη φώτον για να καταλάβετε τι εννοώ.

[KC]

Περνάμε τώρα στο διαταύτα πώς διορθώνεται αυτό με το pixinsight ώστε μετά όταν αυξήσω το saturation στο χρώμα των άστρων να γίνεται ομοιόμορφα σε όλο το άστρο χωρίς side effects..



Θα ανεβάσω σε λίγο τη λύση στο πρόβλημα μου η οποία όμως δεν δίνει 100% σωστό αποτέλεσμα και θα ήθελα να δω πώς θα το αντιμετωπίζατε εσείς προτείνοντας κάποιες άλλες καλύτερες λύσεις.

[KC]

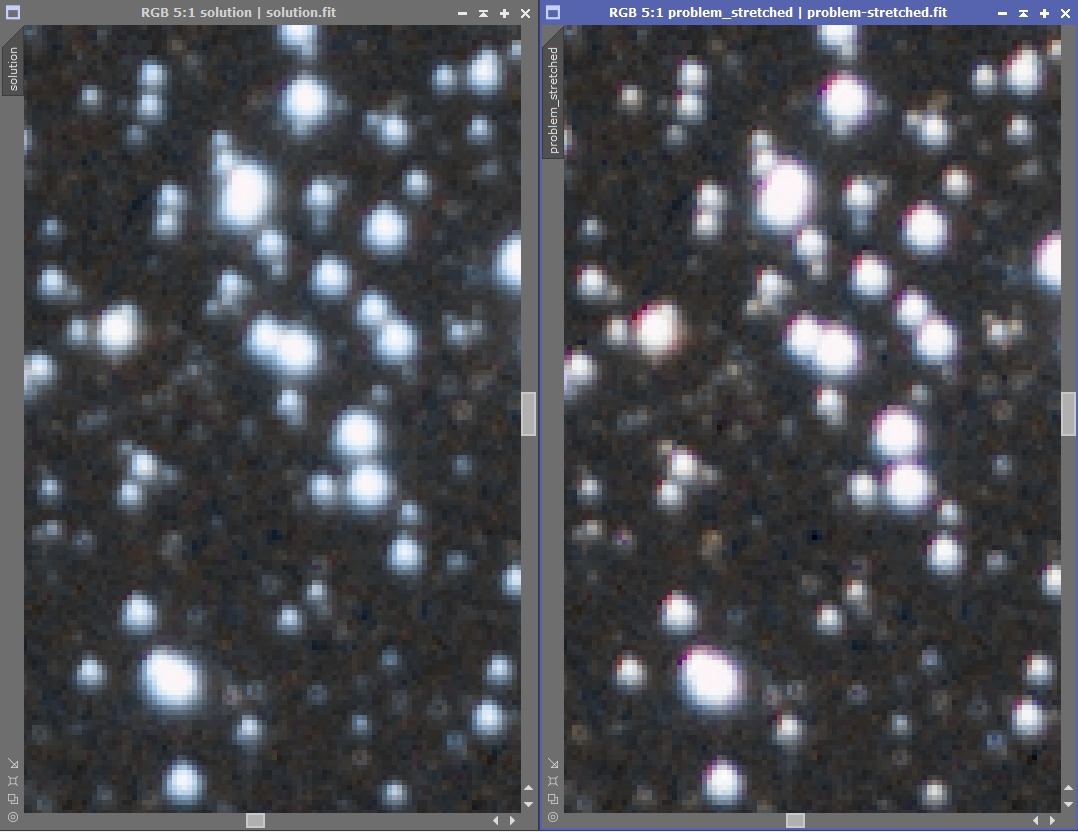

Η λύση μου στο pixinsight



1) εφαρμογή της bayer drizzle τεχνικής

2) split το frame μου στα τρια κανάλια R,G,B.

3) πάω στο R κανάλι και εφαρμόζω μια contour mask ώστε να μπορώ να επέμβω στις περιοχές που εντοπίζεται το πρόβλημα

4) morphological transformation με erosion operator για να μικρύνω τα άστρα

5) αφαίρεση μάσκας

6) channel combination για επανασύνθεση καναλιών R,G,B

7) εφαρμογή προήγουμενης contour mask στο RGB frame

channelmatch και μετατόπιση δεξιά του R κατα x με offset 0.40

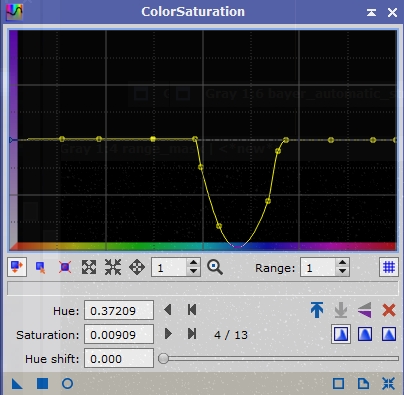

9) colorsaturation για μείωση του μπλέ στην περιφέρεια των άστρων

10) αφαίρεση μάσκας

11) SCNR για μείωση πρασσίνου

[KC]

Τελικό αποτέλεσμα

[KC]

Αύξηση του saturation μόνο στα άστρα μετά.

Όπως βλέπετε κάποια κόκκινα pixels παραμένουν στην περιφέρεια των άστρων.

Σίγουρα όμως το αποτέλεσμα είναι καλύτερο από το αρχικό...



Ιδέες για 100% εξάλειψη του προβλήματος με επεξεργασία ευπρόσδεκτες )



Αν θέλετε μπορώ να ανεβάσω και το fit.

[KC]

Παραθέτω και μια 5-λεπτη λήψη που αυτή τη φορά έσωσα το frame μονο σε RAW και έκανα debayer με το Pixinsight. Όπως βλέπετε ο φακός δεν παρουσιάζει χρωματική εκτροπή...





Άρα λογικά δυο πράγματα μπορεί να συμβαίνουν



1. δεν έγινε σωστή εστίαση εξ αρχής (όμως θα περίμενα η χρωματική εκτροπή να είναι σε όλη την περιφέρεια των άστρων και όχι σε ώρα 11).

2. το πρόβλημα είναι με το Skyx στο conversion που έκανε για να σώσει το frame από RAW σε FIT.

[KC]

Γεια σας

Τελικά ύστερα απο αρκετές δοκιμές και πειραματισμούς κατάφερα να επιλύσω το πρόβλημα βασιζόμενος στα βήματα που περιέγραψα συν κάποια βήματα επιπλέον.. όποιος ενδιαφέρεται ας επικοινωνήσει μαζί μου.



Σας ευχαριστώ )

[StamosP]

Κώστα η λύση που βρήκα οτι δουλεύει 95% για την φωτό του Μ51 (http://www.astrovox.gr/forum/album_showpage.php?pic_id=19822) είναι:

1) Channel extraction των καναλιών RGB

2) Star alignment με reference το G και targets τα R, B με ενεργοποιημένο το distortion correction (οι default ρυθμίσεις δουλεύουν πολύ καλά)

3) Channel combination του G και των διορθωμένων R και Β



Φυσικά αυτό δουλεύει για το στακαρισμένο αρχείο χωρίς καμιά επεξεργασία, στο τελικό διορθώνεται μεν το πρόβλημα αλλά σε μικρότερο βαθμό και επιπλέον εμφανίζονται artifacts.

Δεν ξέρω επίσης αν δουλεύει σε άλλα ήδη οπτικών σφαλμάτων...

[KC]

Καλημέρα Σταμάτη

Μπορείς να ανεβάσεις το τελικό αποτέλεσμα ύστερα από την επεξεργασία που έκανες για να συγκρίνουμε οπτικά το πριν και μετά;

[StamosP]

Καλημέρα Κώστα

Παραθέτω τις 2 φωτο, το πρόχειρο στρετσάρισμα είναι ακριβώς το ίδιο όπως και το saturation όπου είναι υπερβολικό προκειμένου να φανούν οι διαφορές.

Η "επεξεργασία" έγινε χωρίς color calibration, μάσκες, και οτιδήποτε άλλο οπότε είναι λίγο αλλού για αλλού...



original



Διορθωμένη

[KC]

Δε βλέπω μεγάλες διαφορές σε original και corrected. Δοκίμασε αυτό με τις μάσκες που λέω στο pixinsight.

[StamosP]

Περίεργο, επειδή τα μάτια μου δεν τα εμπιστεύομαι (δυσχρωματοψία) έδειξα κάποια μέρη των φωτό όπου το φαινόμενο ήταν έντονο σε 3 άτομα και μου είπαν οτι δεν έχει καμία σχέση το σφάλμα της μίας με της άλλης.

Φυσικά γνωρίζω οτι δεν έχει εξαλειφθεί εντελώς...

Θα δοκιμάσω κάποια στιγμή τον τρόπο σου, καλό είναι να μαθαίνουμε πράγματα!
