Κατασκευή Θήκης Μεταφοράς (Flightcase)


GALEX

Προτεινόμενες αναρτήσεις

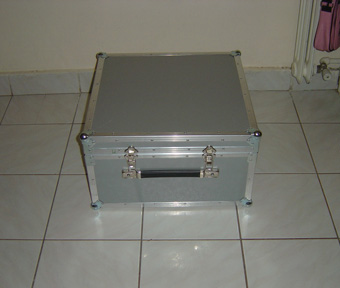

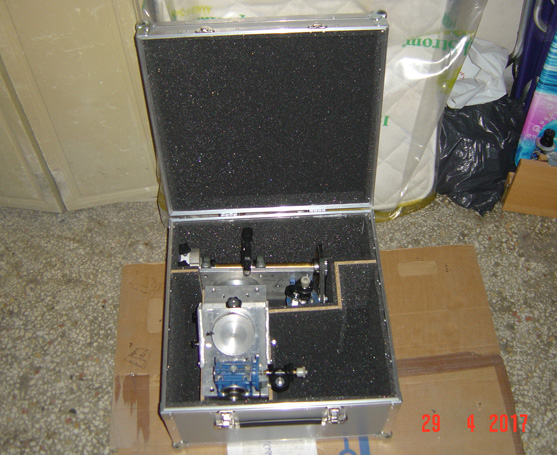

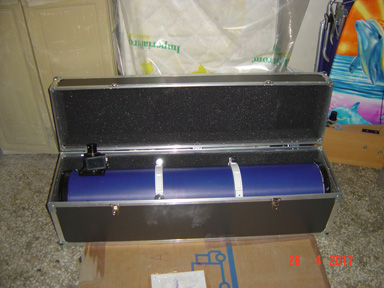

Θα ήθελα να μοιραστώ μαζί σας τις θήκες μεταφοράς που έφτιαξα για το σωλήνα και την αυτοσχέδια βάση. Το υλικό κατασκευής είναι μελαμίνη 8χιλ.

Η διαδικασία κατασκευής περιγράφεται πολύ αναλυτικά στο youtube. Ένας αρκετά αναλυτκός οδηγός είναι αυτός

αλλά υπάρχουν και άλλοι.

Χοντρικά τα βήματα που ακολούθησα είναι :

Βήμα 1

Σχεδίαση – υπολογισμός διαστάσεων επιμέρους κομματιών.

Βήμα 2

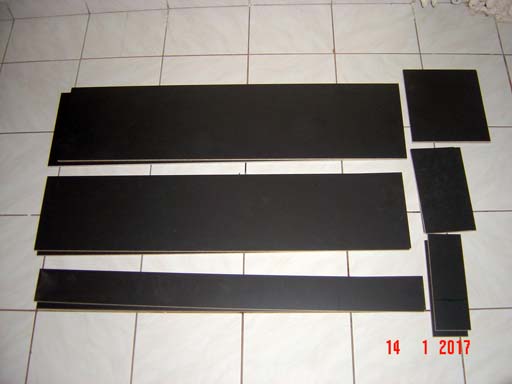

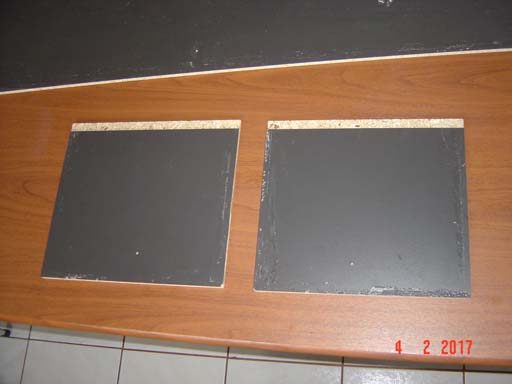

Κοπή κομματιών (από το ξυλουργείο). Κόστος 25€. Επίσης χρειάστηκε να πάρω το πάνω μέρος των ξύλινων πλευρών κατά 1 χιλ. (εκεί που εφαρμόζει το καπάκι με το υπόλοιπο κουτί) γιατί το προφίλ αλουμινίου που πρόκειται να τοποθετήσω μετά (Adam Hall 6200) προορίζεται για πάχος υλικού 7χιλ. ενώ η μελαμίνη είναι 8 χιλ.



Γιώργος Αλεξίου
Σύνδεσμος για σχόλιο
Κοινή χρήση σε άλλους ιστότοπους

Βήμα 3

Πρόχειρη συναρμολόγηση με γωνίες (αφαιρούνται μετά) και ξυλόκολλα.

Βήμα 4

Αγορά επιμέρους υλικών. Το κατάστημα που τα παράγγειλα είναι το artsound στη Θεσσαλονίκη

https://www.artsound.gr/catalog/ylika-rack-flight-cases-speaker-c-117_317.html Νομίζω το καλυτερο ηλεκτρονικό κατάστημα με καλές τιμές και μεγάλη ποικιλία υλικών. Υπάρχει μόνο μια μικρή καθυστέρηση αν τα υλικά δεν είναι διαθέσιμα Σου τα στέλνουν και ταχυδρομικά. Το υλικά και το αντίστοιχο κόστος για κατασκευή της θήκης του σωλήνα είναι τα παρακάτω :

Adam Hall 6200 ΠΡΟΦΙΛ ΑΛΟΥΜΙΝΙΟΥ ΛΟΥΚΙ ΥΒΡΙΔΙΚΟ ΓΙΑ ΞΥΛΟ 7 χιλιοστά 4,34€X6μ.= 26,04€

Adam Hall 6209 - ΓΩΝΙΑ ΑΛΟΥΜΙΝΙΟΥ 20mmx20mm 2,86€Χ7μ. = 20,02€

Adam Hall 1607 - Κλειδαρια Drawbolt medium nickel-plated 2,70€ Χ2 = 5,40€

Adam Hall AC4112 - Small ball corner 3 leg zinc plat 1,01 x 8τεμ. = 8,08€

Adam Hall AC4042 - Large corner brace radius zinc plated 0,50 Χ 8 τεμ. = 4,00€

Adam Hall 2527 - Μεντεσες Stop Hinge medium nickel-plated 2,03 Χ 3 τεμ. = 6,09€

Adam Hall 3440 - Drop λαβή 2-κομματια γαλβανιζέ 2,83 Χ 2 τεμ. = 5,66€

Βήμα 4

Αγορά λοιπών υλικών :

ΓΩΝΙΕΣ – ΞΥΛΟΒΙΔΕΣ : 3,00€

ΠΡΙΤΣΙΝΙΑ 4Χ16 200 τεμ. , ροδέλλες 4χιλ. 200 τεμ. : 8,00€

ΗΧΟΜΟΝΩΤΙΚΟ για εσωτερική επένδυση : Αγόρασα το ISOLFON PU 10, ηχοαπορροφητικό φύλλο πάχους 10χιλ, 1m²/τεμάχιο από την BAUFOX http://www.baufox.com/ 3,57€ ανά τεμάχιο (τ.μ.) – πολύ καλή τιμή!

Βήμα 5

Κοπή μεταλλικών μερών (γωνιών αλουμινίου και προφίλ αλουμινίου).

Βήμα 6

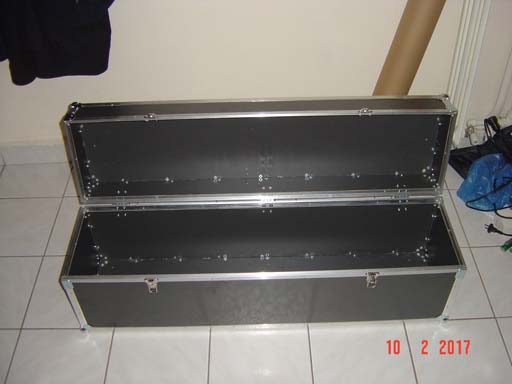

Τρύπημα και πριτσίνωμα. Μιλάμε για πολύ τρύπημα... Δεν ξέρω αν έχω το κουράγιο να το ξανακάνω...

Βήμα 7

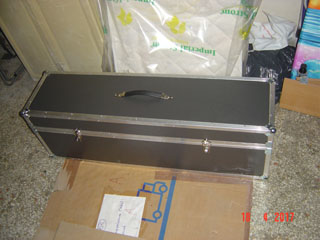

Τοποθέτηση μεντεσέδων κλειδαριών και χειρολαβών

Βήμα 8

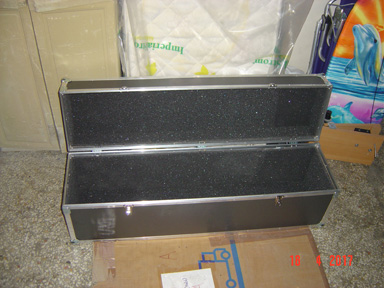

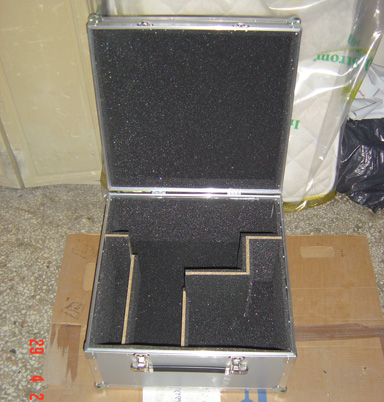

Κόλημμα ηχομονωτικού στο εσωτερικό.









Γιώργος Αλεξίου
Σύνδεσμος για σχόλιο
Κοινή χρήση σε άλλους ιστότοπους

Άψογη δουλειά..... Καμία διαφορά με ένα του εμπορίου αφού ουσιαστικά είναι η ίδια κατασκευή! Μπρααααβο φίλε!

Αυτό που παρατηρούμε δεν είναι η ίδια η φύση, αλλά το κομμάτι της φύσης που αποκαλύπτεται στη μέθοδο έρευνας που χρησιμοποιούμε.

Werner Heisenberg

Σύνδεσμος για σχόλιο
Κοινή χρήση σε άλλους ιστότοπους

Πιο ποιοτικό και πιο γερό μπορεί να γίνει με κόντρα πλακέ θαλάσσης (πιθανώς να βγαίνει και σε 7χιλ. πάχος). Ίσως ανέβει λίγο η τιμή (νομίζω και το βάρος). Εγώ πάντως όταν ζήτησα να μου κόψουν κόντρα πλακέ θαλάσσης μου είπαν ότι έπρεπε να αγοράσω ολόκληρο το κομμάτι. Έτσι κατέληξα στη μελαμίνη. Αν μάλιστα βρεις και το κατάλληλο χρώμα γίνεται πολύ ωραίο.
Γιώργος Αλεξίου
Σύνδεσμος για σχόλιο
Κοινή χρήση σε άλλους ιστότοπους

Οι διαστάσεις των κόντρα πλακέ θαλάσσης που βρήκα είναι 6mm και 8mm. Ίσως να χρησιμοποιήσω τη μικρότερη και να προσθέσω κάποια επένδυση για να συμπληρώσω το πάχος (δερματινη; ). Αυτή τη στιγμή είμαι στη διαδικασία της σχεδίασης και της συγκέντρωσης των υλικών. Ο χρόνος κατασκευής θα εξαρτηθει από τον ελεύθερο χρόνο.
Σύνδεσμος για σχόλιο
Κοινή χρήση σε άλλους ιστότοπους

Πολύ ποιότητα! Ωραία κατασκευή. Σου βγήκε περιπου ένα κατοσταρικο. Από βάρος πως πάει ?

Νομίζω ότι το κόντρα πλακέ θα δώσει πολύ έξτρα βάρος. Και η ντυμένη μελαμίνη μια χαρά είναι δεν παθαίνει τίποτα.

''''''''''''''''''''''''''''''''Τα πάντα εν σοφία Εποιησε'''''''''''''''''''''''''''''''' [-o<

S ταύρος Α μανατιδης του Χ αραλαμπου

Σύνδεσμος για σχόλιο
Κοινή χρήση σε άλλους ιστότοπους

Η μεγαλη βγηκε στα 13,5 κιλα και η μικρη 9,8 με ακριβεια ζυγαριας μπανιου... :)
Γιώργος Αλεξίου
Σύνδεσμος για σχόλιο
Κοινή χρήση σε άλλους ιστότοπους
