Asi 224mc control cooling + dew heater κατασκευη


xaralam

Προτεινόμενες αναρτήσεις

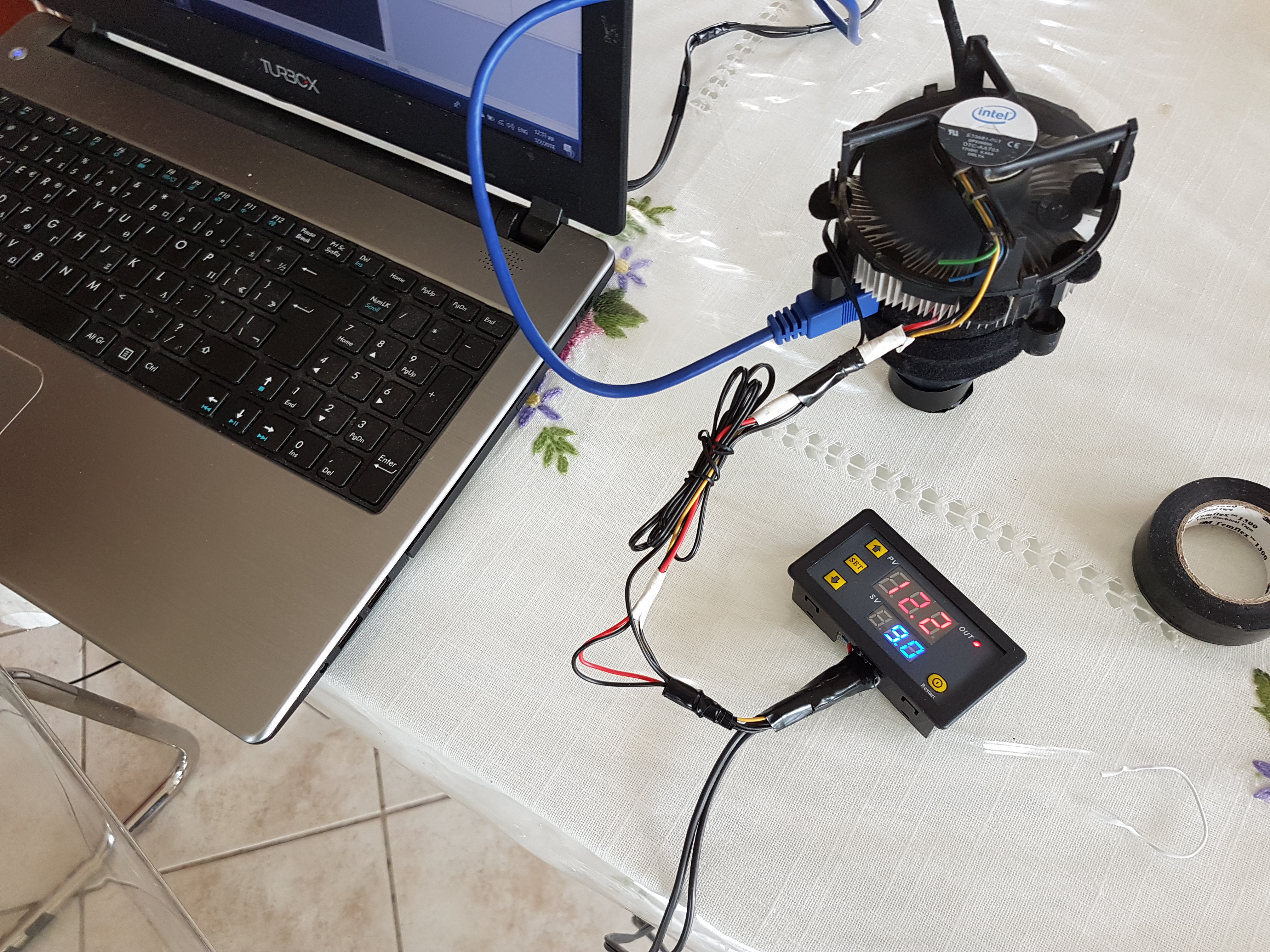

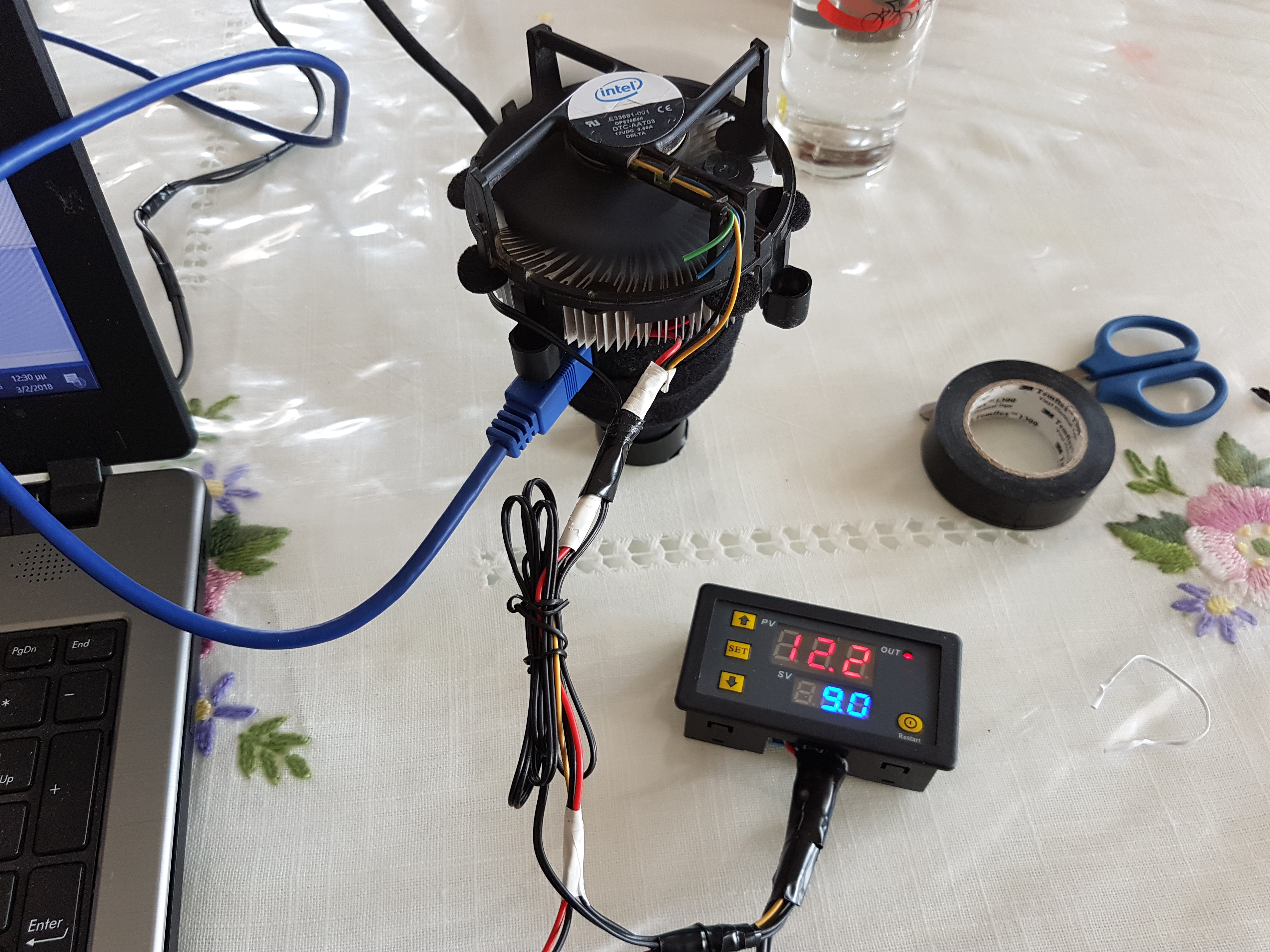

Μιας και ο καιρός δεν μου έχει κάνει την χάρη έχω επιδοθεί σε διάφορες κατασκευές. Επειδή σκοπεύω να χρησιμοποιήσω την asi 224mc για τουλαχιστον 2 λεπτές λήψεις παράλληλα με την ccd είπα να φτιάξω την δική μου εκδοχή του γνωστού cooling modification για τις καταπληκτικές αυτές κάμερες . Αγόρασα λοιπόν ένα Peltier απο ebay μια μεταχειρισμένη ψύκτρα απο υπολογιστή . Το peltier μπηκε στο σωμα της asi με θερμοαγωγιμη παστα και απο πανω η ψυκτρα ενω χρησιμοποιησα αυτοκολλητα τσόχας για μείωση των όποιων κραδασμών και έντυσα την κάμερα με αυτοκόλλητη τσόχα για αποφυγή σχηματισμού υγρασίας στο σώμα της. Το peltier συνδέθηκε στον θερμοστάτη που βλέπετε ενώ ο ανεμιστήρας όχι, ωστε οταν ανοιγοκλείνει το κύκλωμα να μην εχω κραδασμούς από το άνοιξε κλείσε του ανεμιστήρα. Αγόρασα σύρμα χρωμονικελινης και ακολουθώντας τις οδηγίες που θα βρείτε στα παρακάτω λινκ έφτιαξα ενα usb dew heater για την camera και άλλο ένα για το τηλεσκόπιο με κόστος γύρω στα 4 Ευρω https://www.blackwaterskies.co.uk/2013/05/making-your-own-nichrome-dew-heater-bands/ . Η απόδοση του dew heater για την καμερα ειναι στα 0.30w ανα cm (1.11 Αmp) ενω για το τηλεσκόπιο στα 0.25 (1.52 Amp). Τοποθέτησα το θερμόμετρο του θερμοστάτη σε τέτοιο σημείο ωστε να εχω την ελάχιστη δυνατή διάφορα μεταξύ της θερμοκρασίας του θερμόμετρου και του αισθητήρα για πιο ακριβή αποτελέσματα Έτσι εχω απόκλιση 0.6 με 0.7 βαθμούς απο αυτη που δείχνει ο θερμοστάτης και απο αυτη που εχει ο αισθητήρας. Ξεχωριστή τροφοδοσία χρειάζομαι μονο για το peltier καθώς τα dew heaters ειναι και τα δυο usb οπότε συνδέονται μαζι με όλα στο usb hub που ειναι αρκετα ισχυρο 4 Amp.Στο εσωτερικό της κάμερας τοποθέτησα ένα σακουλάκι silica gel για τυχόν υγρασία χωράει μια χαρα και μπαίνει πανεύκολα καθώς όπως ξέρουμε όλες οι asi ξεβιδώνουν απο μπροστά και αποκαλύπτεται το εσωτερικό τους . Σε θερμοκρασία δωματίου 19 βαθμούς ειχα τα παρακατω αποτελέσματα .

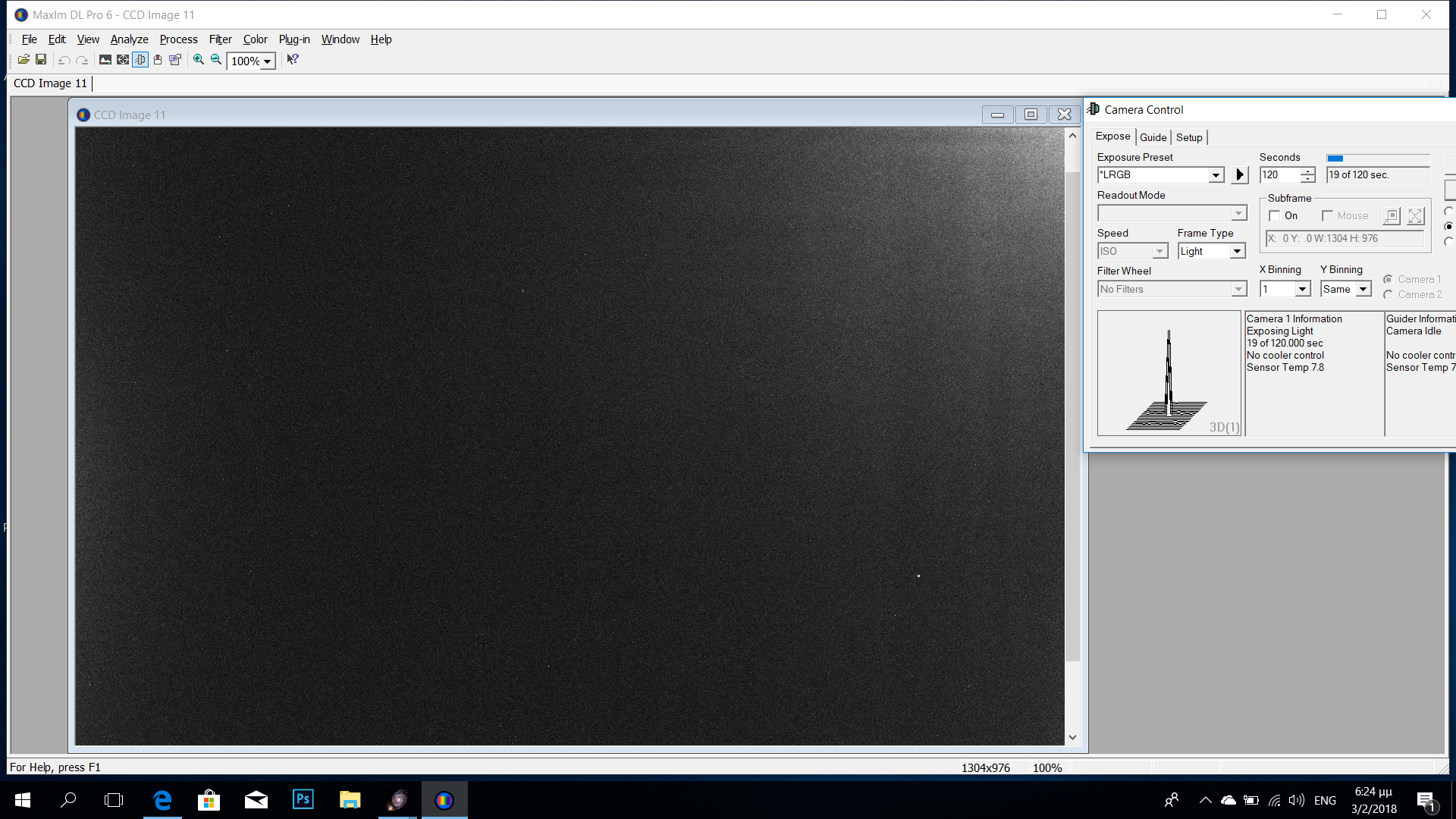

Αρχή λήψεων θερμική ισορροπία μετά απο 10 λεπτα 26.5 βαθμοι στον αισθητήρα.

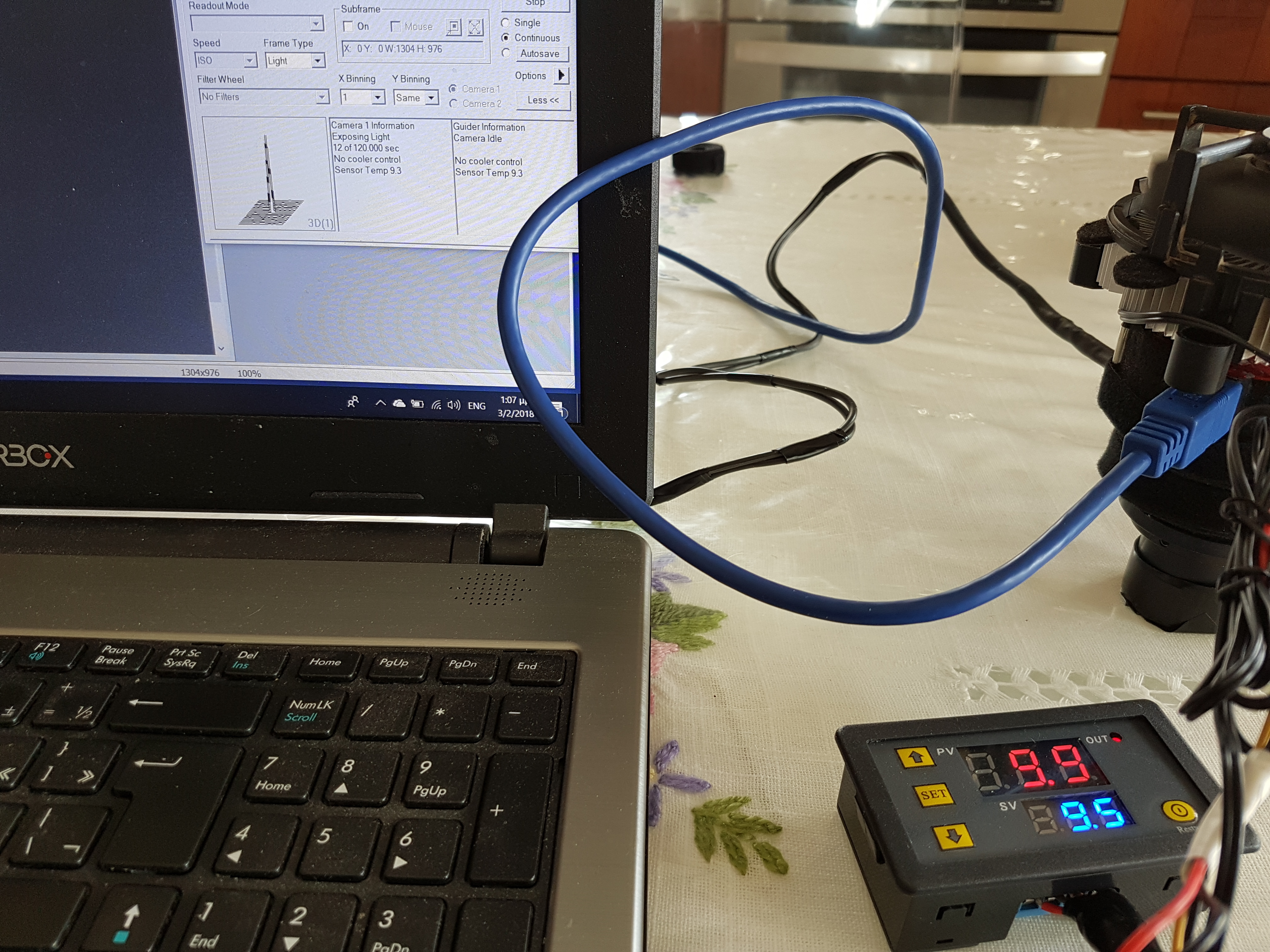

Άνοιγμα peltier και dew heater θερμική ισορροπία σε μόλις 5 λεπτά θερμοκρασία αισθητηρα 9.3 με ρύθμιση θερμοστατη 9.5 . Το σύστημα ανοιγόκλεισε και δούλεψε δοκιμαστικά 3 ωρες. Σε όλη τη διάρκεια η κάμερα ελέγχθηκε για υγρασία στο τζαμάκι χωρίς το παραμικρό ίχνος . Nα σημειωθεί εδώ ότι χωρίς το dew heater η θερμοκρασία στον αισθητήρα πέφτει κοντα στους 4 βαθμούς C αλλά μάλλον θα έχουμε προβλήματα υγρασίας μετά στο τζαμάκι και από ότι βλέπω μια θερμοκρασία κοντά στους 8-10 βαθμούς στον αισθητήρα δίνει αρκετά καθαρά darks.



ΥΓ Το συνολικό κόστος μαζί με καλώδια Velcro αυτοκόλλητες τσόχες σύρμα πελτιερ κτλ 20 Ευρώ . Ενώ το βάρος είναι περιπου 400-500γρ

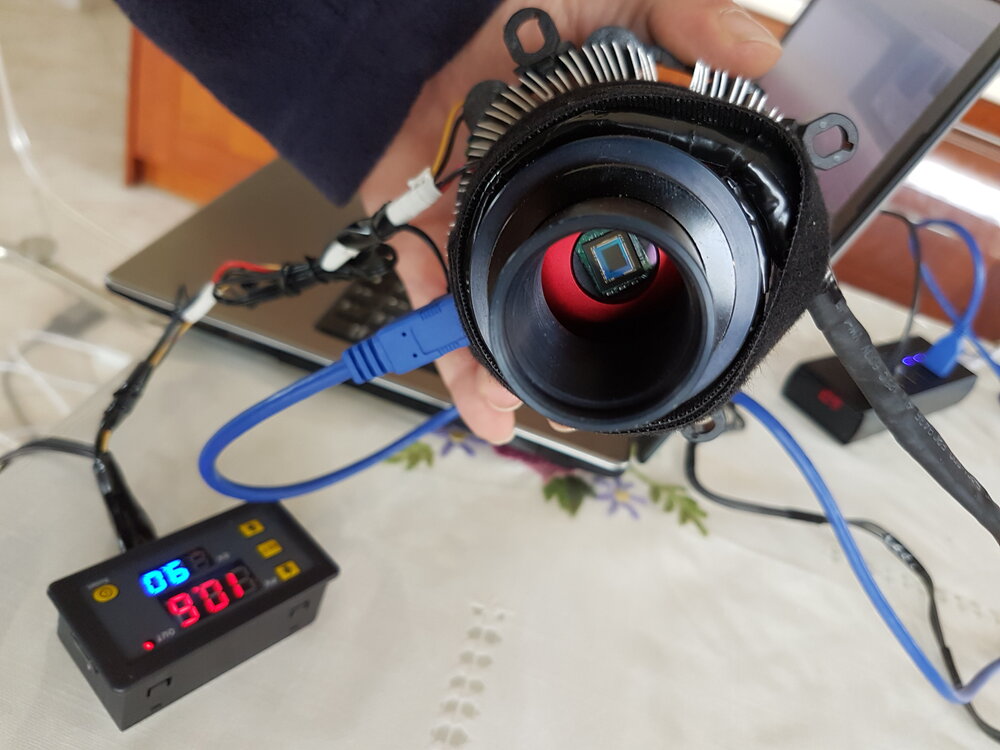

Μετα από 1 ώρα υγρασία 0

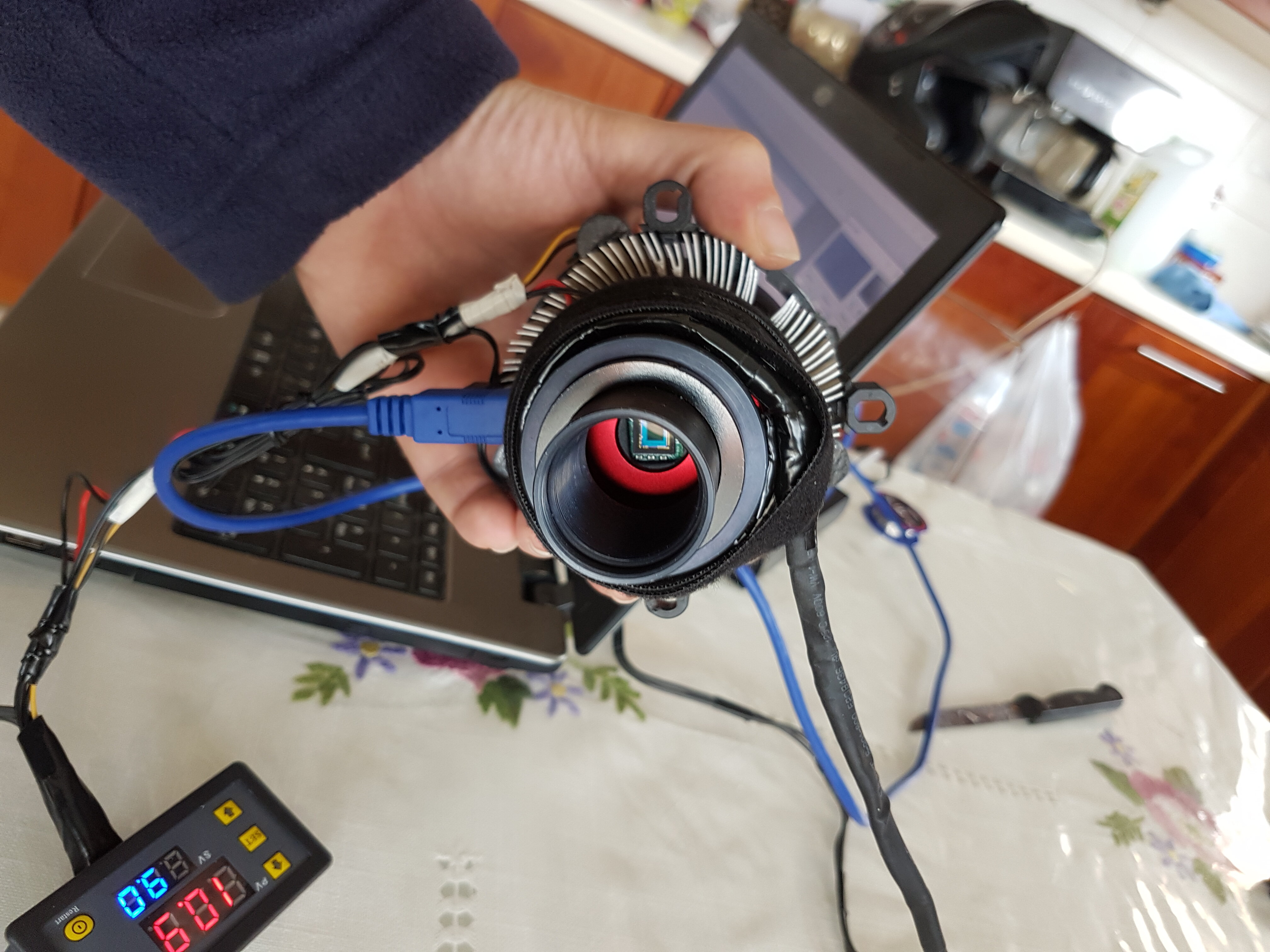

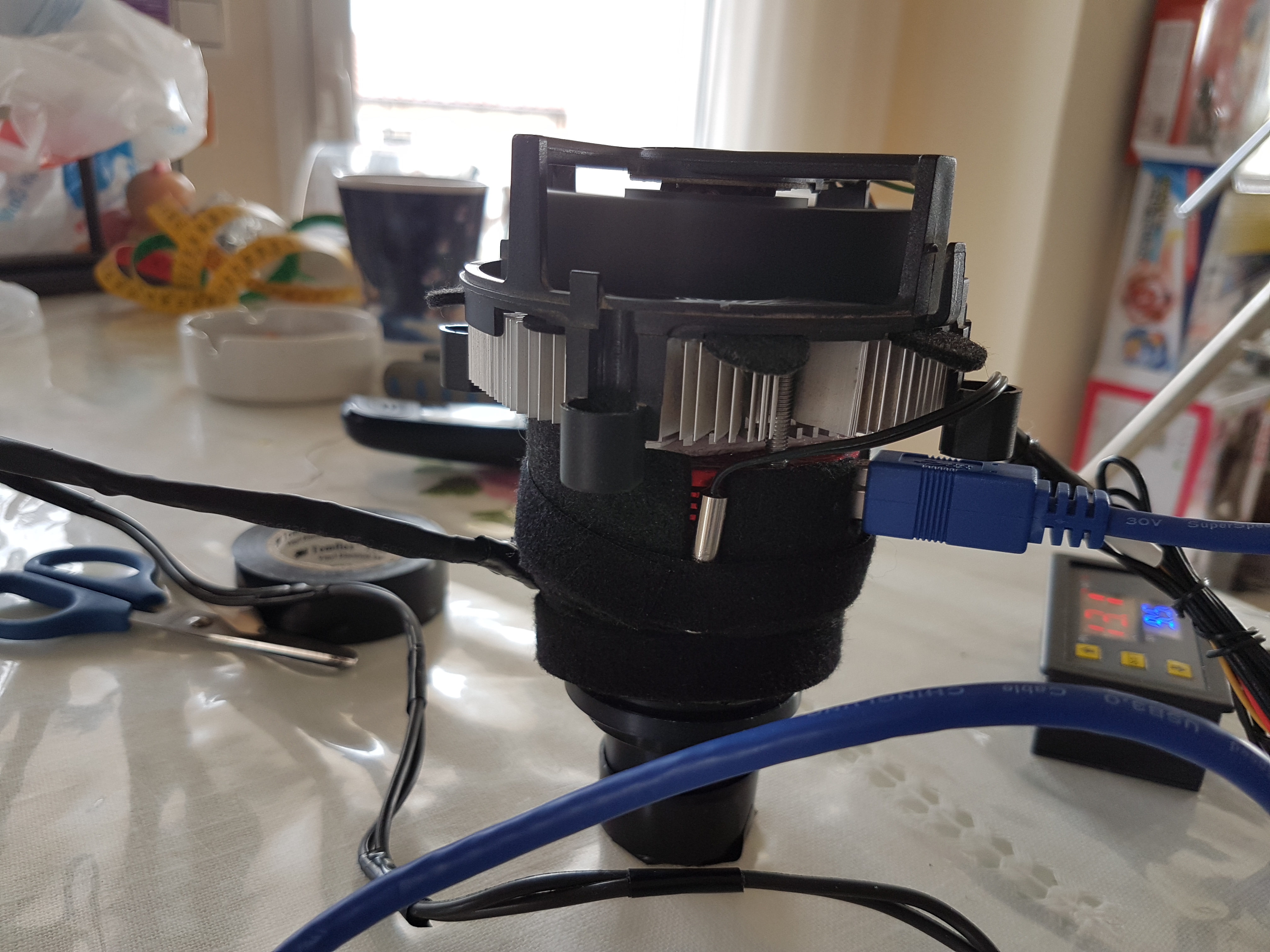

Θερμομετρο θερμοστατη στο σωμα της καμερας

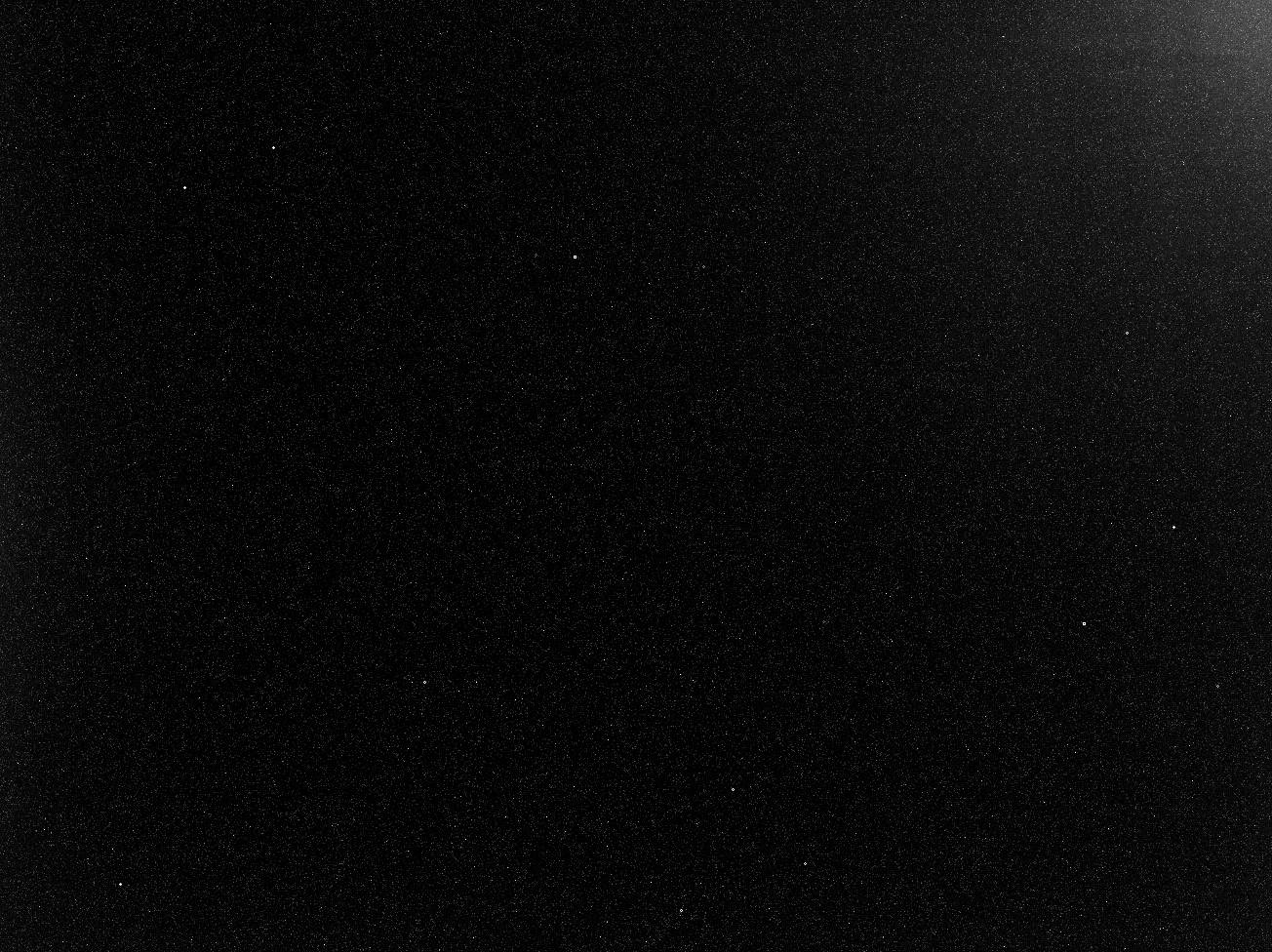

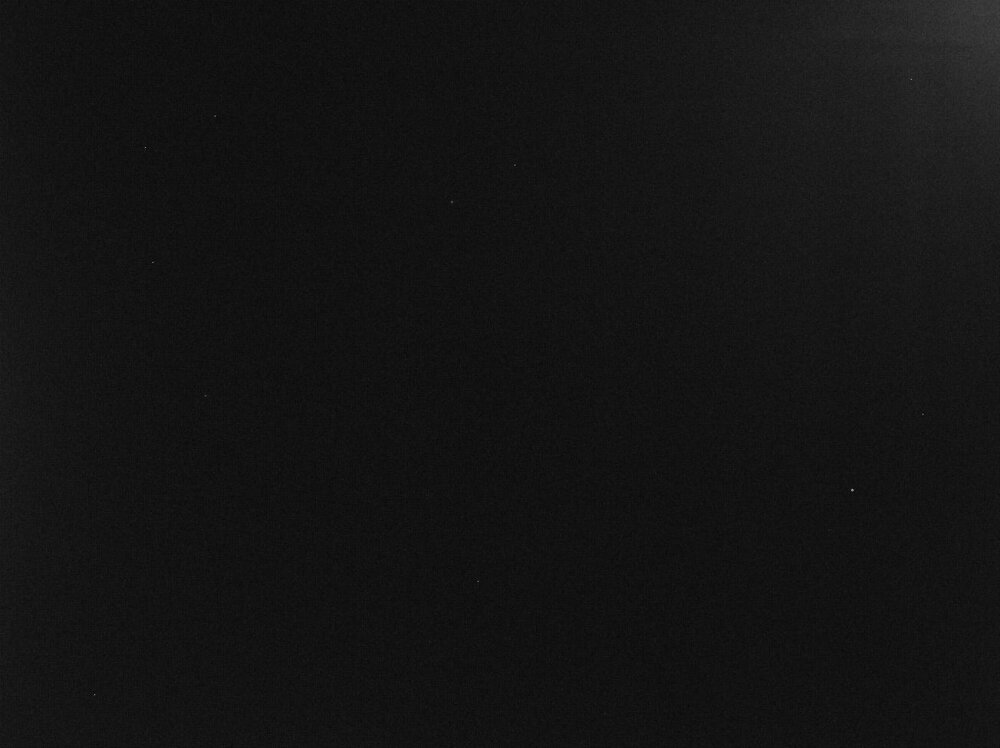

dark frame 26.5c peltier off 120 sec unity gain 134

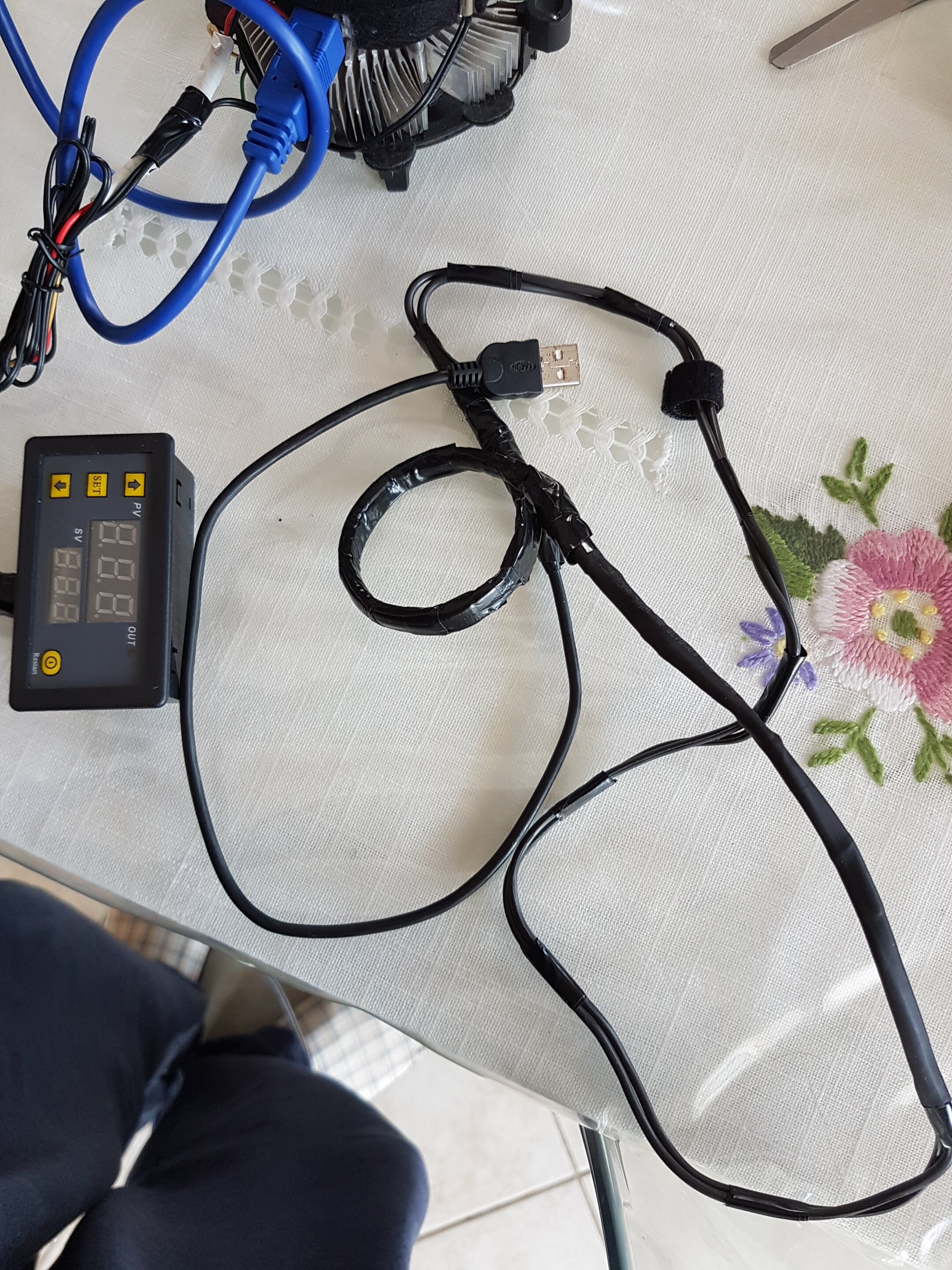

Camera usb dew heater

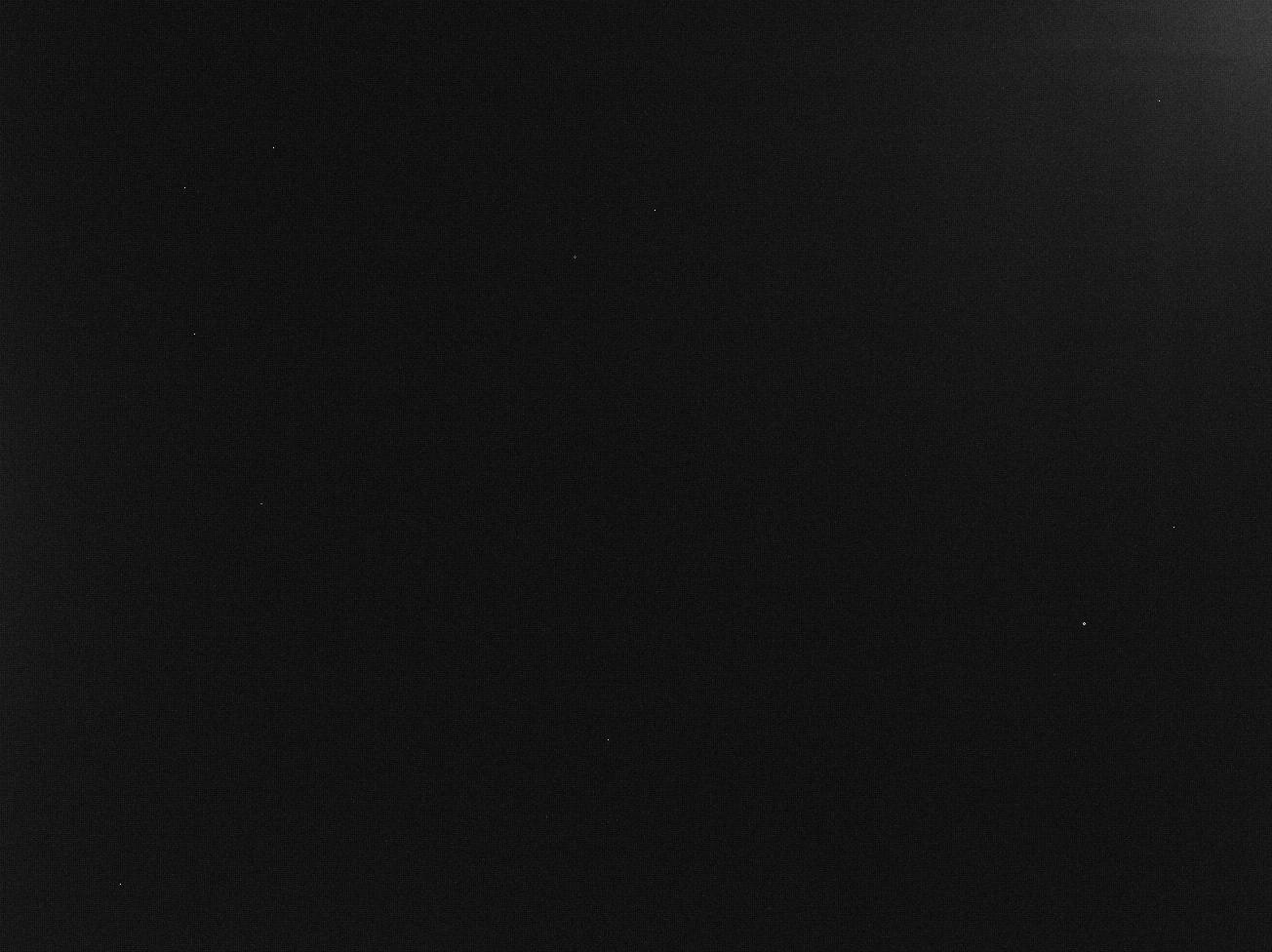

Dark frame 9.2 C peltier on 120 sec unity gain 134






Σύνδεσμος για σχόλιο
Κοινή χρήση σε άλλους ιστότοπους

  • 2 εβδομάδες αργότερα...
Πολύ ενδιαφέρουσα κατασκευή, μπράβο!
«I have loved the stars too fondly to be fearful of the night». Sarah Williams, The Old Astronomer
Σύνδεσμος για σχόλιο
Κοινή χρήση σε άλλους ιστότοπους

Ευχαριστώ ! Η πρώτη δοκιμή έγινε με επιτυχία . Θερμοκρασία περιβάλλοντος 12 βαθμοί και κατέβασα την asi στους -2 σε λήψεις 120 sec με gain 134 παρακάτω δεν την πήγα γιατί ο κατασκευαστής συνιστά έως -5 αν δεν κάνω λάθος . Όταν το επιτρέψει ο καιρός θα ακουλουθήσουν και δείγματα .... καθώς την μέρα του τεστ είχε σύννεφα μετα από λιγο και δεν κράτησα τα frames .
Σύνδεσμος για σχόλιο
Κοινή χρήση σε άλλους ιστότοπους

Τέλεια.....αυτο θα πει αναβάθμιση,παλαιότερα ειχα κάνει και εγώ παρόμοια κατασκευή σε μια canon με πολύ καλό αποτέλεσμα. Που και που έπιανε παγο το ψυγείο όμως και έπρεπε να εχω το νου μου. Γενικά πάντα προσεχα το dewpoint της βραδιάς.

Αυτό που παρατηρούμε δεν είναι η ίδια η φύση, αλλά το κομμάτι της φύσης που αποκαλύπτεται στη μέθοδο έρευνας που χρησιμοποιούμε.

Werner Heisenberg

Σύνδεσμος για σχόλιο
Κοινή χρήση σε άλλους ιστότοπους

  • 1 έτος αργότερα...

xaralam πολύ καλή η κατασκευή μπραβο!

έχεις δει διαφορά στις φώτο;

έχεις αντιμετωπίσει από τότε κάποιο πρόβλημα; με την υγρασία ίσως μην πιάσει κάπου πάγο; 🤔



το σκέφτομαι να το κάνω 😀
