Ευθυγράμμιση φακού με εστιαστή,με διαγώνιο και χωρίς

[litourg floyd]

Μιας και καθόμαστε σπίτι και ο καιρός είναι βροχερός ας πειραματιστούμε και λίγο.Κατά καιρούς έχουν ακουστεί διάφορα όσο αφορά την ευθυγράμμιση των διαγωνίων.Ανεβάζω κάποιες φωτογραφίες όσο αφορά την ευθυγράμμιση φακού με εστιαστή σε ένα διοπτρικό μου,χωρίς διαγώνιο και με δύο διαφορετικά.

Τα διαγώνια που χρησιμοποίησα είναι william optics dura bright διηλεκτρικό και baader Τ2 πρίσμα.

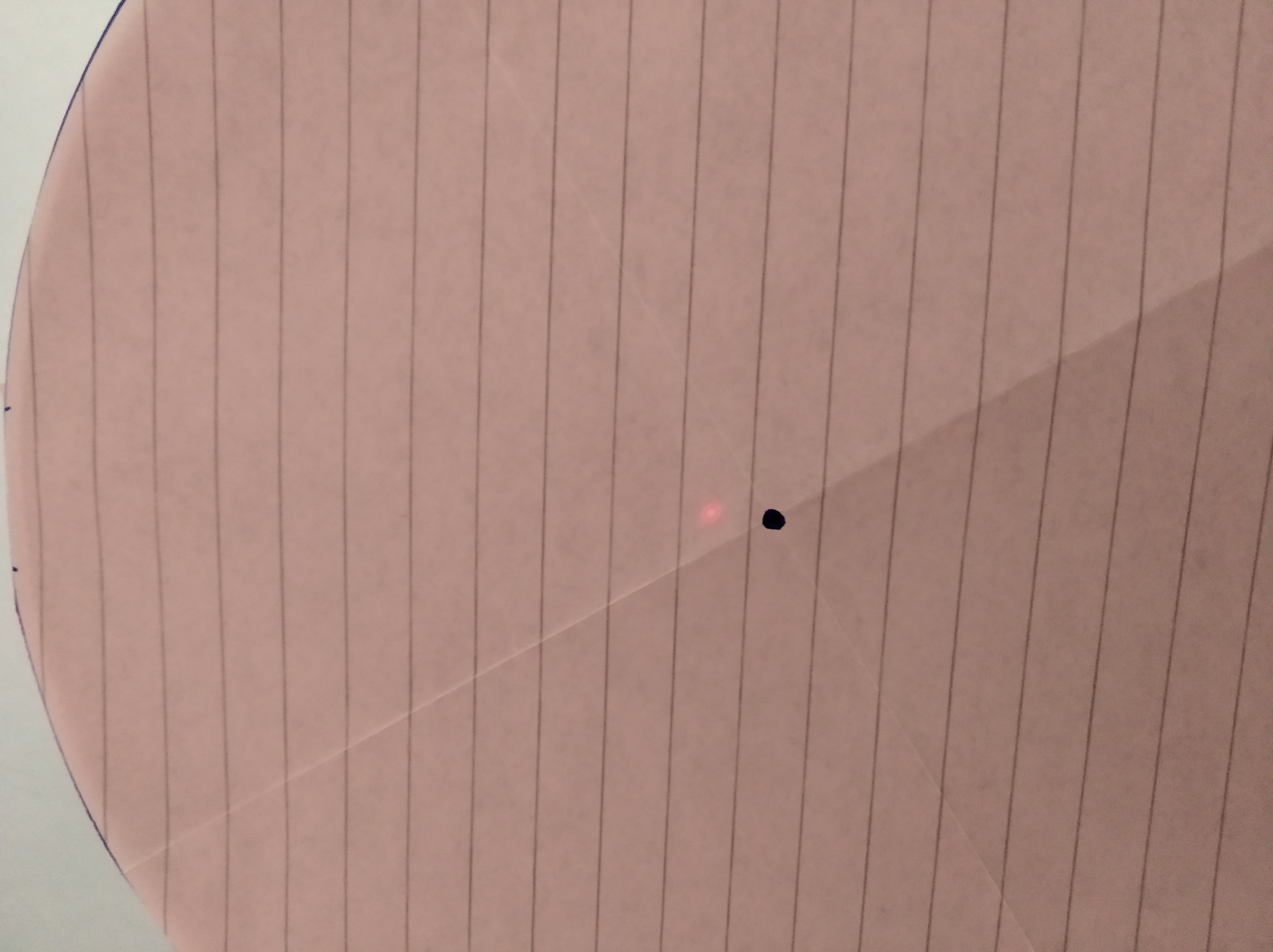

william optics

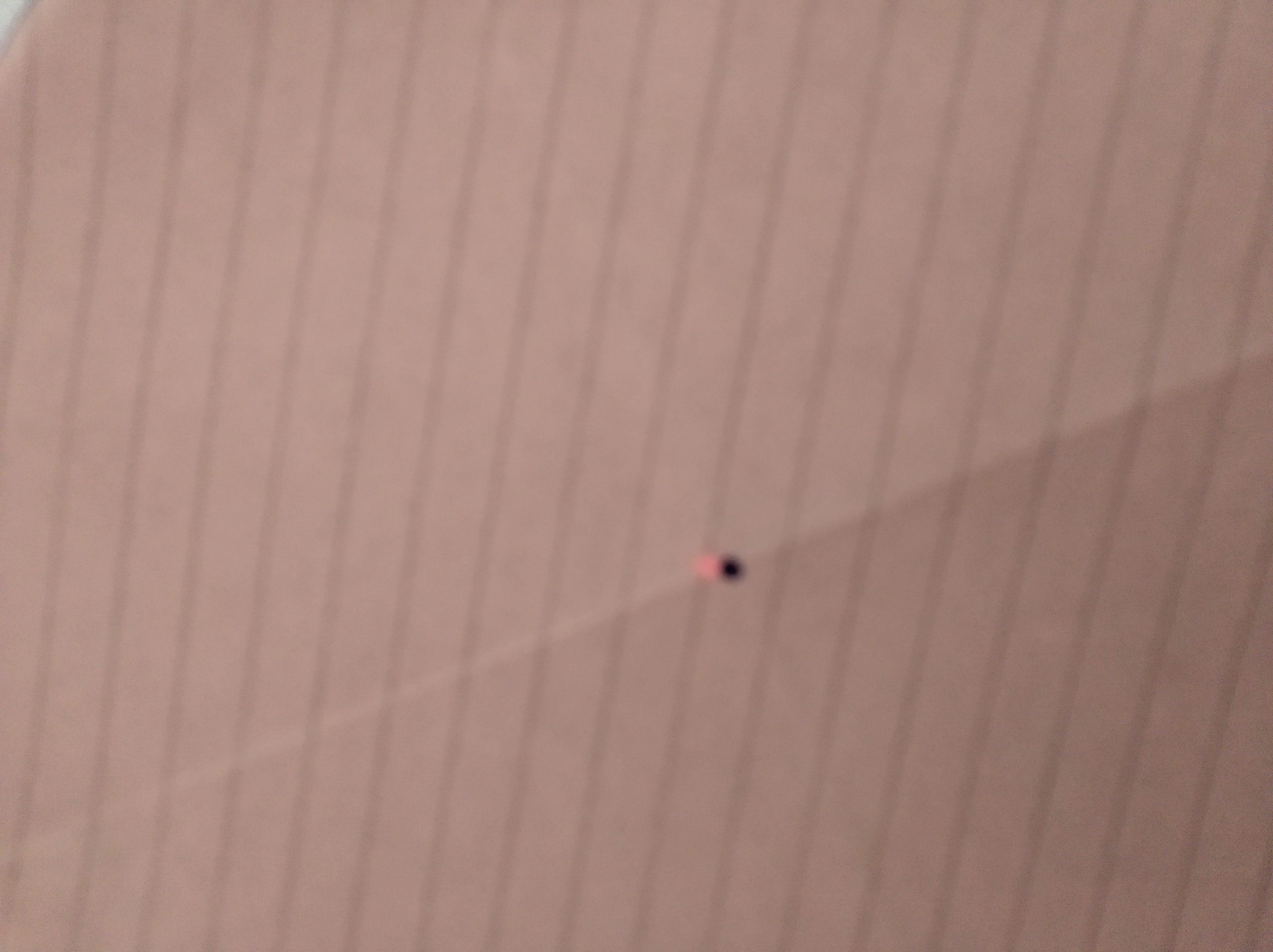

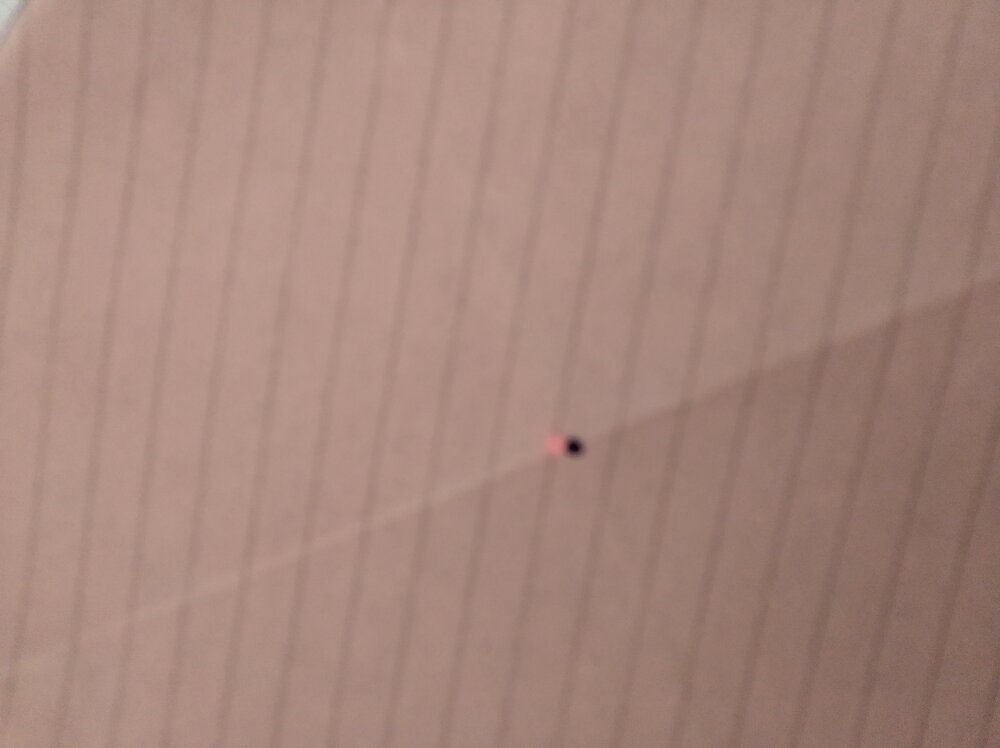

baader τ2 πρισμα

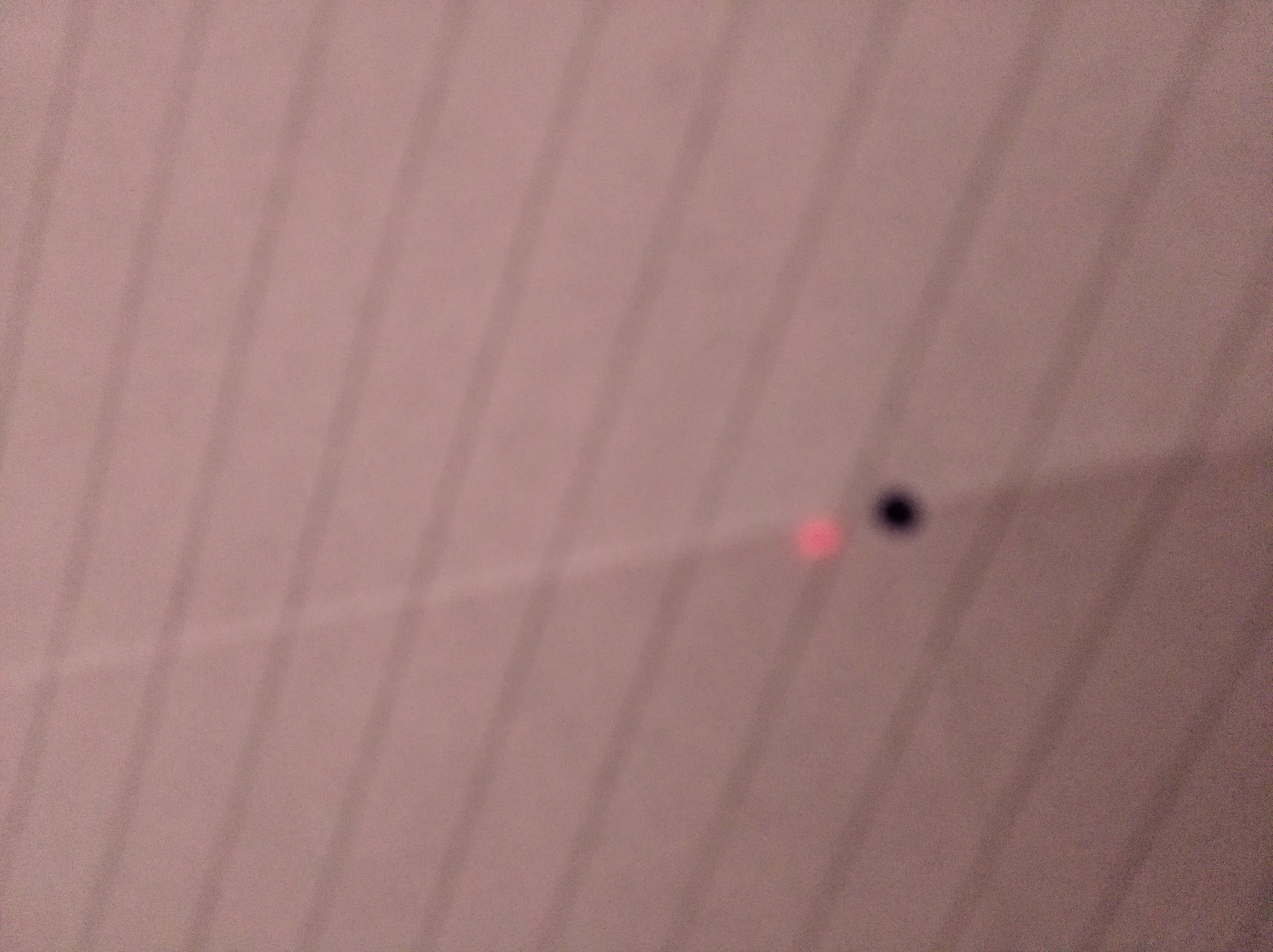

Χωρίς διαγώνιο

[sevax]

Γιώργη, για καν το λίγο ποιο "λιανά", πως το ρυθμίζεις;

[litourg floyd]

Καλημέρα κύριε Δημήτρη.Εδώ έβαλα τις φώτο για να πάρουμε μία ιδέα οτι με τα διαγώνια όσο καλά και να είναι μία μικρή απόκλιση την έχουν.Όσο αφορά το κεντράρισμα του εστιαστή,αν δεν έχει βίδες ρύθμισης(που το 95% δεν έχει χαχα)η μόνη λύση είναι η παρακάτω,έτσι έκανα και εγώ στο evostar 120 και το μάζεψα λίγο,ξεβιδώνουμε τις βίδες που κρατάνε τον εστιαστή στο σωλήνα και παίζουμε με τα μπόσικα που έχει,το κεντράρουμε και μετά ξαναβιδώνουμε σιγά σιγά,αν χρειαστεί κάνουμε και καμία πατέντα για να βιδωθούν οι βίδες και να μη μας φύγει από το κέντρο,αλλά και να έχει μία μικρή απόκλιση 3-4 χιλιοστά δεν πειράζει,περισσότερο να μην είναι.Ενα λέιζερ στον εστιαστή,ένα κύκλο από χαρτί κεντραρισμένο στο φακό και πειραματιζόμαστε.

[sevax]

Τζωρτζη , βαλερόζος εθαραπάηκα ,ελόου μου εφετιβαμέντε.

Γηράσκω αεί διδασκόμενος.



Υ.Γ. Μη μου πεις κάτι θυμάμαι από το νησί, ε;
