Δημοσιεύτηκε

Γεια και χαρα!Υπαρχει καποιος ερασιτεχνης (Tom Carney)που φωτογραφιζει με Κινεζικο ED (ORION)σε συνδιασμο με focal reducer 6,3(προφανως ο γνωστος των καταδιοπτρικων)και Canon 300 D.Το δοκιμασα και εγω,γινεται εστιαση αν χρησιμοποιεις προσοφθαλμιο,αλλα σε χρηση DSLR δεν εστιαζει οριακα(τερμα εμπρος).Εντυπωσιαστηκα πολυ με το πεδιο που κερδιζε με τον τροπο αυτο,( Ανδρομεδα ,Πλειαδες,και μαλιστα με crop)και γι αυτο μπηκα στην διαδικασια του ψαξιματος.Ανοιξα συρταρια,βρηκα τα υλικα ,και συνδεσα ως εξης

1.στην εξοδο crayford 2''του τηλεσκοπιου,εβαλα ανταπτορα αρσενικο 2''-αρσενικο σπειρωμα SC

2.στον ανταπτορα βιδωσα το focal reducer

3.στο focal reducer βιδωσα ανταπτορα θυληκο SC-υποδοχη για προσοφθαλμιο 1,25 .

Με αυτο το συνδιασμο,οπτικως δουλευει μια χαρα,αλλα στην DSLR :-k :-k :-k :-k :-k .

Οι φωτογραφιες του (και οι τεχνικες λεπτομεριες)ειναι εδω...

http://valleystargazers.com/gallery/TomCarney/Final_2crop_resize





Μα πως καταφερνει και κερδιζει τα 2 εκατοστα που απαιτουνται για να εστιασει και η μηχανη?(Αν βγαλω τον τελευταιο ανταπτορα,και κρατησω τη μηχανη κοντα στο focal reducer,εστιαζει κανονικα,και μαλιστα παρα πολυ καλα :-k :-k :-k


Δημοσιεύτηκε

:D Τελικα.....εγινε με σχετικα ευκολη πατεντο-επεμβαση(εξακολουθω να αγνοω ομως τον τροπο του Αμερικανου ερασιτεχνη)

Η διαφορα στο πεδιο ειναι εμφανης




η πρωτη με focal reducer

η δευτερη χωρις

η τριτη δειχνει τη σχεση των πεδιων

  • 1 έτος αργότερα...
Δημοσιεύτηκε

Κώστα, εχω ακριβώς το ίδιο πρόβλημα με το 100ED, Canon 350D, Meade f/6.3 f/r, Celestron Prime focus adaptor.



Πως κερδίζω τη λίγη επιπλέον διαδρομή που απαιτείται;

Ηλίας Νταγιόγλου

Μια φωτογραφία = 10^3 λέξεις = 10^6 σκέψεις

Δημοσιεύτηκε

Ηλια (καλημερα) αν θυμασαι,το σετακι δουλεψε πολυ καλα.

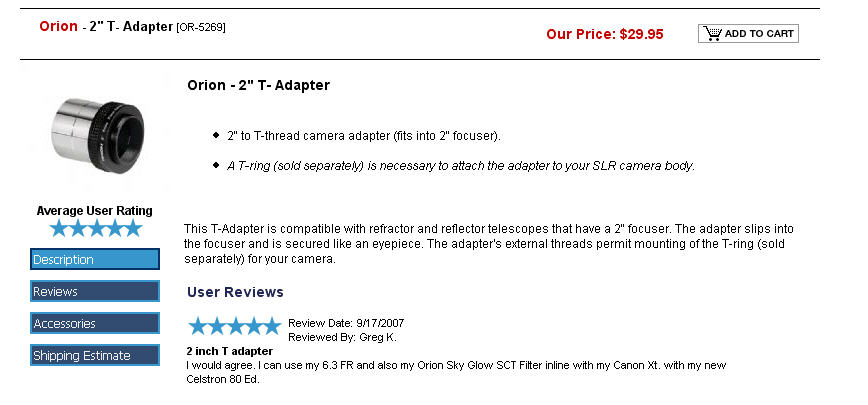

Πολυ φοβαμαι πως ο ανταπτορας που πηρες δεν ειναι αυτος που εφερα,μια που ολα τα αλλα υλικα παραμενουν τα ιδια.Αυτος που σου υπεδειξα ειναι πολυ κοντος,και κερδιζεις(και με το παραπανω)την κινηση του εστιακου σημειου προς τα εμπρος.Φαντασου οτι η πιο διαδεδομενη λυση (εκτος απο την αρχικη δικη μου πατεντα στο T-ring)ηταν το.....κοψιμο του σωληνα!!!

Για τσεκαρισε το......



Δημοσιεύτηκε

Κώστα, μακάρι να ήταν αυτό αλλά δεν είναι.

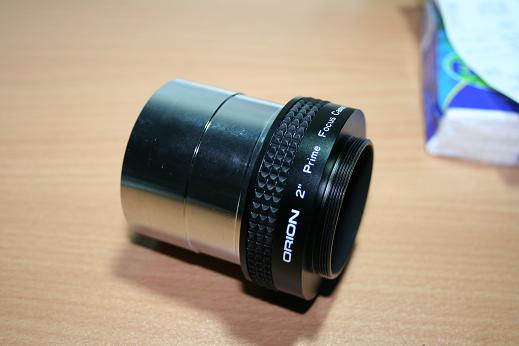

Αυτή είναι μια φωτογραφία του adaptor που αγόρασα που όλα δείχνουν ότι είναι ο σωστός.



[/img]




Ο adaptor μου

Ηλίας Νταγιόγλου

Μια φωτογραφία = 10^3 λέξεις = 10^6 σκέψεις

Δημοσιεύτηκε

Η αλήθεια (και το παράδοξο) είναι πως σε κοντινές αποστάσεις εστιάζει μια χαρά (π.χ. σε κοντινές πολυκατοικίες) αλλά για πιο μακρυά ο focuser τερματίζει... ](*,). Είμαι σίγουρος πως αν προσπαθήσω να εστιάσω σε άστρα (πράγμα αδύνατο εδώ και μέρες...) θα απέχει πολύ από το focus point.

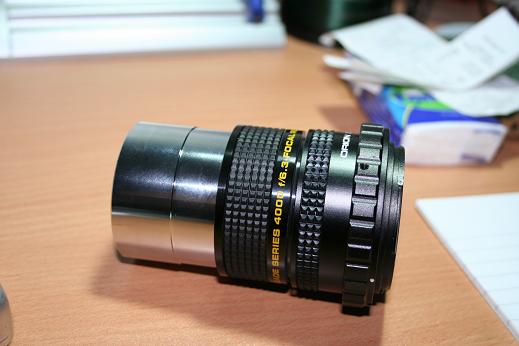

Αυτή είναι μια φωτογραφία της όλης διάταξης, μήπως δεν κάνω κάτι καλά; :-k

100ED focuser(χωρίς star diagonal) --> Orion adapter(βαρελάκι) -> Focal reducer -> Orion adapter(βιδωτό καπάκι) -> Canon t-ring --> Canon RebelXT

Ή μήπως δεν ισχύει για το 100ED (f/9) ότι ίσχυε για το 80ED (f/7); :(

Άντε βγάλε άκρη... :-({|=




H διάταξη

Ηλίας Νταγιόγλου

Μια φωτογραφία = 10^3 λέξεις = 10^6 σκέψεις

Δημοσιεύτηκε

.........ναι.....αυτος ειναι...... :-k :-k :-k

Αν θυμαμαι καλα, η περιοχη που φωτογραφησαμε με τη χρηση του παραπανω συνδιασμου, ηταν μακρια.....

Θελει πολυ εμπρος διαδρομη???

Αν θελει γυρω στο εκατοστο ακομα ,κανε την εξης δοκιμη.......



Ξεβιδωσε απο το T-ring τον εσωτερικο δακτυλιο του σπειρωματος Μ42,εχοντας τα υπολοιπα εξαρτηματα στον εστιαστη κανονικα,και πλησιασε προσεκτικα τη μηχανη στο focal reducer,για να δεις που θα εστιασει.Τα σπειρωματα του focal reducer περνανε μεσα απο το ανοιγμα του T-ring,και εφ οσον εστιασει(γιατι εχεις κερδισει αρκετο μηκος),σφιξε τις 3 μικρες βιδουλες που κρατουσαν το Μ42 στο T-ring,ετσι ωστε να σταθεροποιηθει.Δεν υπαρχει περιπτωση να πεσει η μηχανη,και ουτε θελει πολυ σφιξιμο,δεδομενου οτι η ακιδα της καθε βιδουλας,εφαρμοζει σε αυλακι του σπειρωματος του focal reducer.Ετσι εκτιμω οτι θα εστιασεις κανονικα.

Περιμενω αποτελεσματα.....

Δημοσιεύτηκε

Σ'ευχαριστώ πολύ Κώστα, θα το δοκιμάσω :) .



Δυστυχώς υπάρχει μια ελάχιστη (θεωρητικά πάντα :?: ) απόσταση που πρέπει να έχει ο αισθητήρας CMOS από τον focal reducer έτσι ώστε ο τελευταίος να δώσει την διεύρευνση και πλάτυνση του αρχικού πεδίου και ήδη με την υπάρχουσα διάταξη είναι μικρότερη από όσο πρέπει. Θεωρητικά πρέπει να έχουμε μια άυξηση 58% στο πεδίο η οποία μικραίνει όσο πλησιάζει η μηχανή στο reducer όπως φαίνεται και στο δικό σου παράδειγμα.

Ίσως το κλειδί είναι να μπορεί να φτάσει ο reducer πιο 'βαθειά' στον εστιαστή ( π.χ. με αλλαγή του υπάρχοντος visual back με κοντύτερο ή και με απευθείας προσαρμογή του reducer στο σώλήνα του εστιαστή χωρίς visual back αλλά με κάποιο εξωτερικό δαχτυλύδι :twisted: ).



Αλλά επειδή η πράξη συνήθως μας επιφυλάσσει εκπλήξεις, νεότερα σύντομα!

Ηλίας Νταγιόγλου

Μια φωτογραφία = 10^3 λέξεις = 10^6 σκέψεις

Δημοσιεύτηκε

θελει οντως ψαξιμο....

Η φωτογραφια παραπανω(οι ροδες του αυτοκινητου) ειναι με το focal reducer κατ ευθειαν πανω στο T-ring,δηλαδη πριν παρω τον 2''prime focus adapter (τον οποιο ξετρυπωσε ο Ηλιας2004, και με νοικοκυρεψε =D> =D> =D> )

Δημοσιεύτηκε

Κώστα ευχαριστώ, το τρικ με την αφαίρεση του εσωτερικού δακτυλίου του T-ring δουλεύει ( \:D/ ) αλλά στένεψε το πεδίο.

Τσέκαρα επίσης πως αν αφαιρέσω το (δυστυχώς μεγαλούτσικο) visual back του 100ED τότε το σύστημα φτάνει σε focus διατηρώντας πολύ ευρύ πεδίο :!:

Ετοιμάζομαι να πατεντάρω custom visual back ειδικά για τον reducer :mrgreen: :twisted: :mrgreen:

Ηλίας Νταγιόγλου

Μια φωτογραφία = 10^3 λέξεις = 10^6 σκέψεις
