Κατασκευή φωτοκυτίου ή lightbox.

[dimpap]

Αναγκαίο εξάρτημα στην αστροφωτογράφηση, (που σκοπεύω να αρχίσω σύντομα) εάν δεν έχεις και πολύ χρόνο για απογευματινά ή πρωινά flats.

Κόστος συνολικά περίπου 30-40 ευρώ.

Χρόνος περίπου έξι ώρες.

Δυσκολία μέτρια.

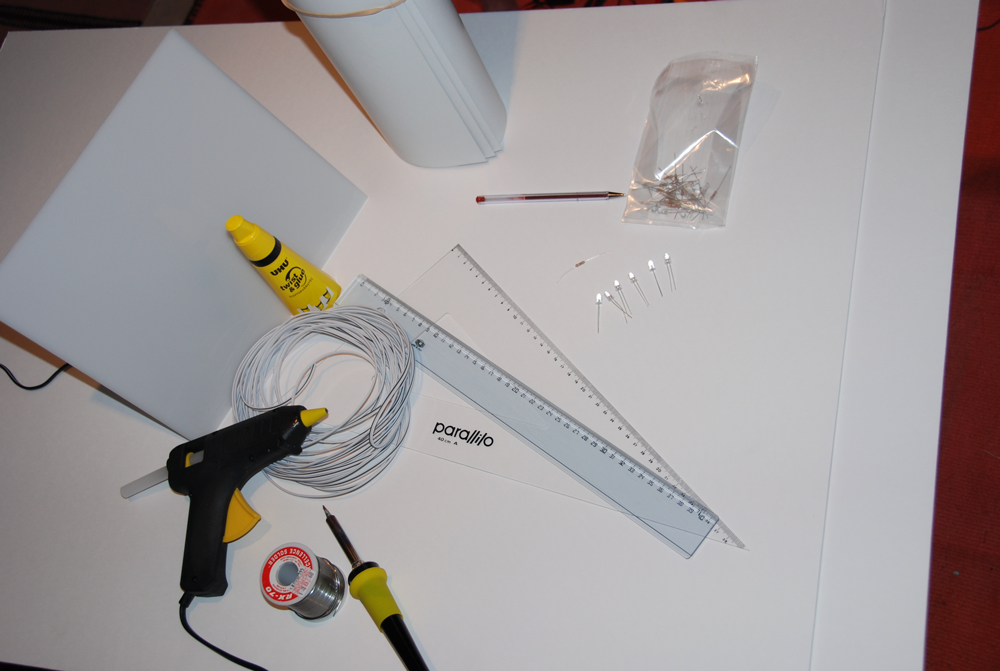

Τα υλικά που θα χρειαστούμε είναι μακετόχαρτο 3mm 1X0,70m δύο κομμάτια, πλεξιγκλας γαλακτερό 22Χ22mm, 8 Led στα 3,3V, δύο αντιστάσεις 1ΚΩ, κόλλα, θερμή σιλικόνη, κολλητήρι και ότι άλλο βλέπετε στην φώτο.

[dimpap]

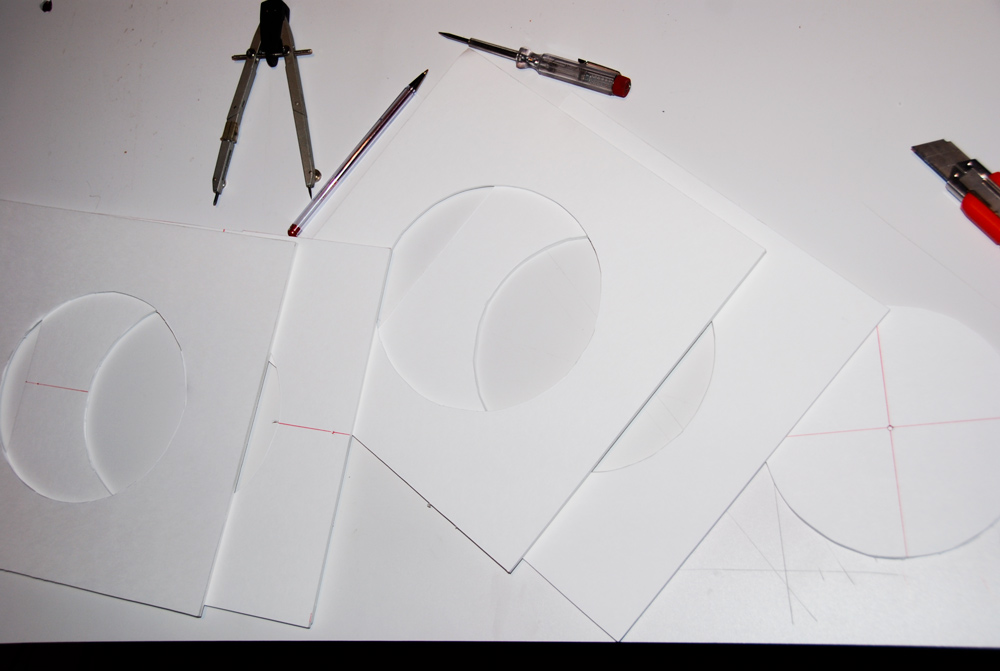

Χαράζουμε και κόβουμε τέσσερα τετράγωνα 25Χ25cm με τα δύο να εφαρμόζουν ακριβώς στον σωλήνα και τα άλλα δύο να έχουν μεγαλύτερο κύκλο κατά 0,5cm

[dimpap]

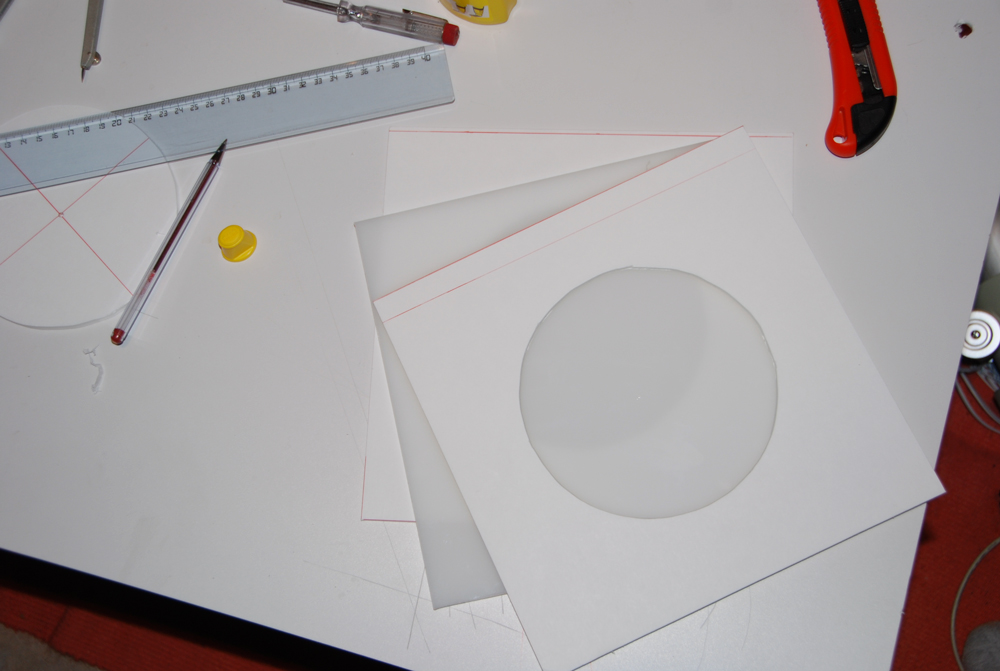

Κολλάμε το πλεξιγκλας ανάμεσα στα δύο μακετόχαρτα, καθώς επίσης και τα άλλα δύο τετράγωνα μεταξύ τους.

[dimpap]

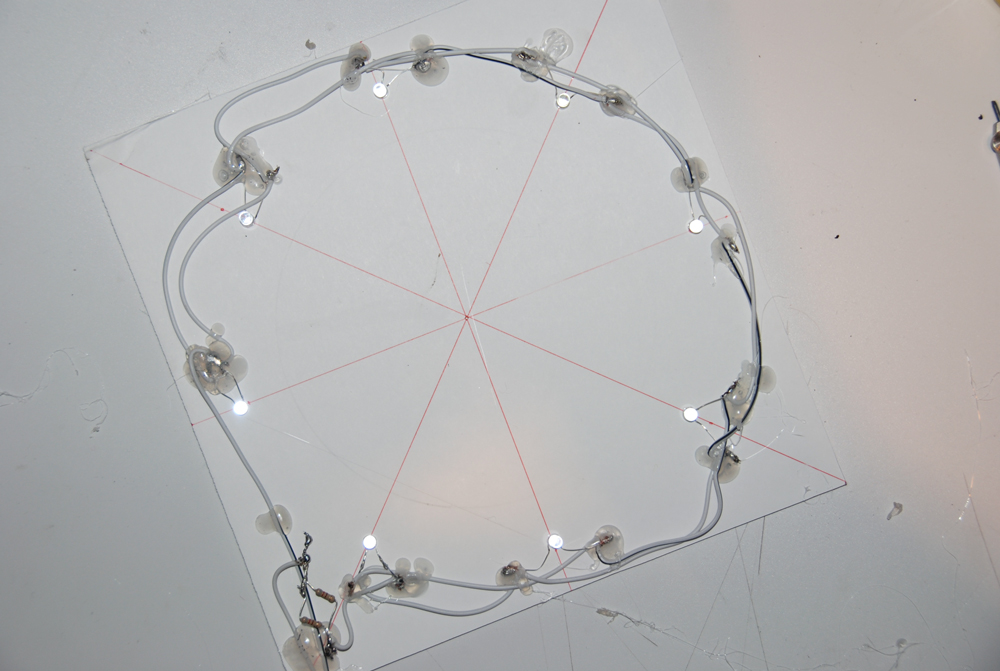

Κόβουμε ένα κομμάτι χαρτόνι λίγο μεγαλύτερο από την διάμετρο του κεντρικού κύκλου και εκεί πάνω κάνουμε τις συνδέσεις των Led.

Εδώ είναι έξι σε σειρά, αλλά τελικά μπήκαν οκτώ και άντίσταση των 500Ω.

Δοκιμάζουμε την συνδεσμολογία και μετα σκίζοντας το χαρτόνι είμαστε έτοιμοι με τα led σε σειρά.

[dimpap]

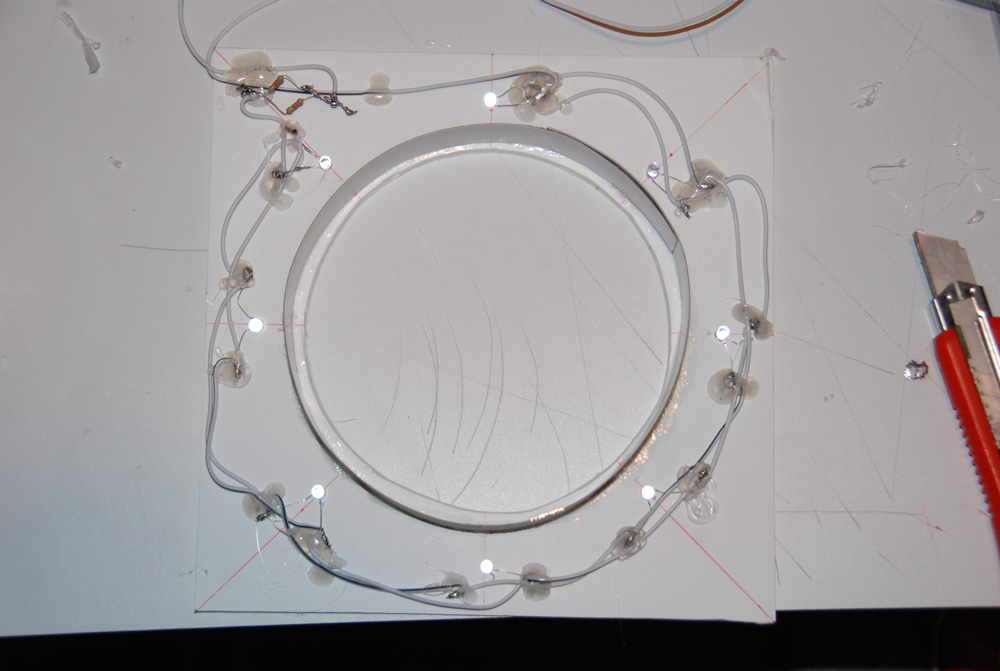

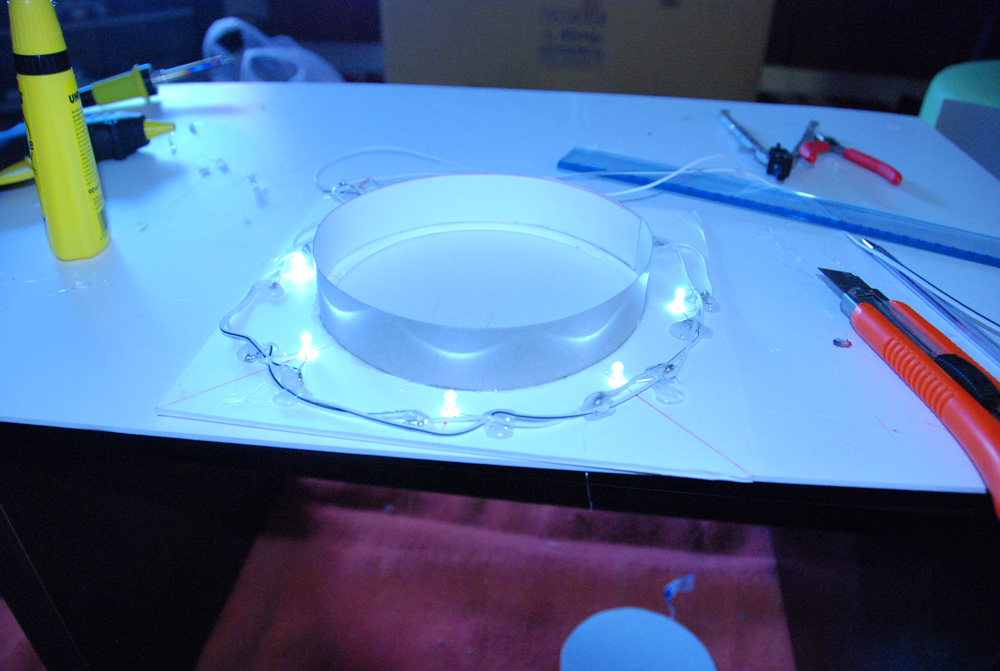

Κόβουμε ένα κομμάτι 22Χ22cm και με λίγο μεγαλύτερο κύκλο και βάζουμε πάνω τα Led και τα ακινητοποιούμε με θερμή σιλικόνη.

[themis_kart]

Συγνωμη που βοηθαει η κατασκευη αυτη επειδη δεν ξερω???

Ευχαριστω

[dimpap]

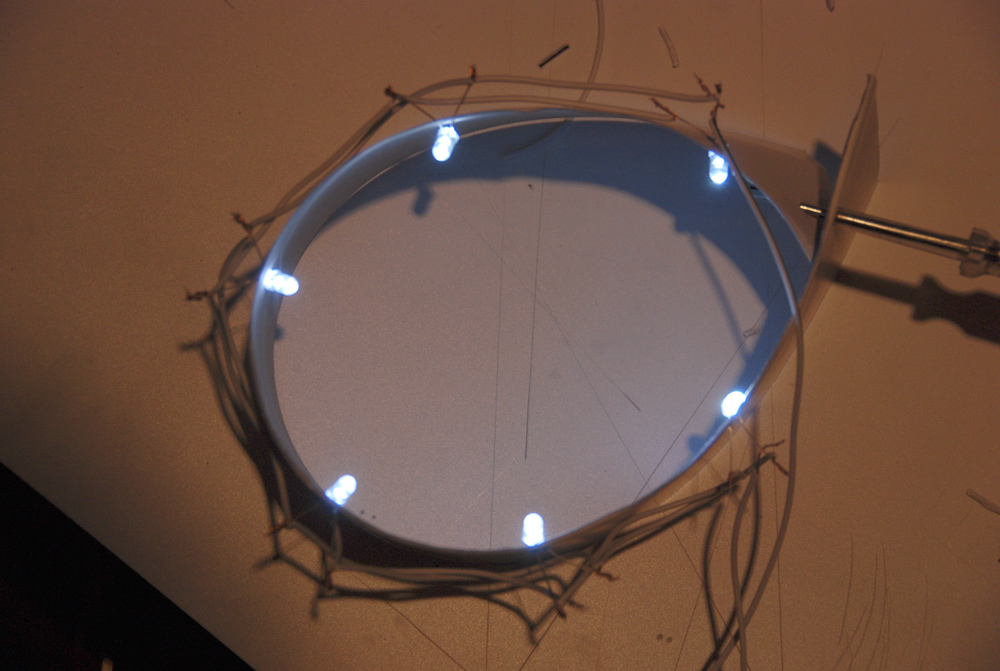

Αφαιρούμε τον εσωτερικό κύκλο και τοποθετούμε έναν μικρό ανακλαστήρα με κλασσικό χαρτόνι στην εσωτερική πλευρά.

Στην δεύτερη φώτο φαίνεται πόσο σημαντικός είναι ο ανακλαστήρας και πως λειτουργεί.

[dimpap]

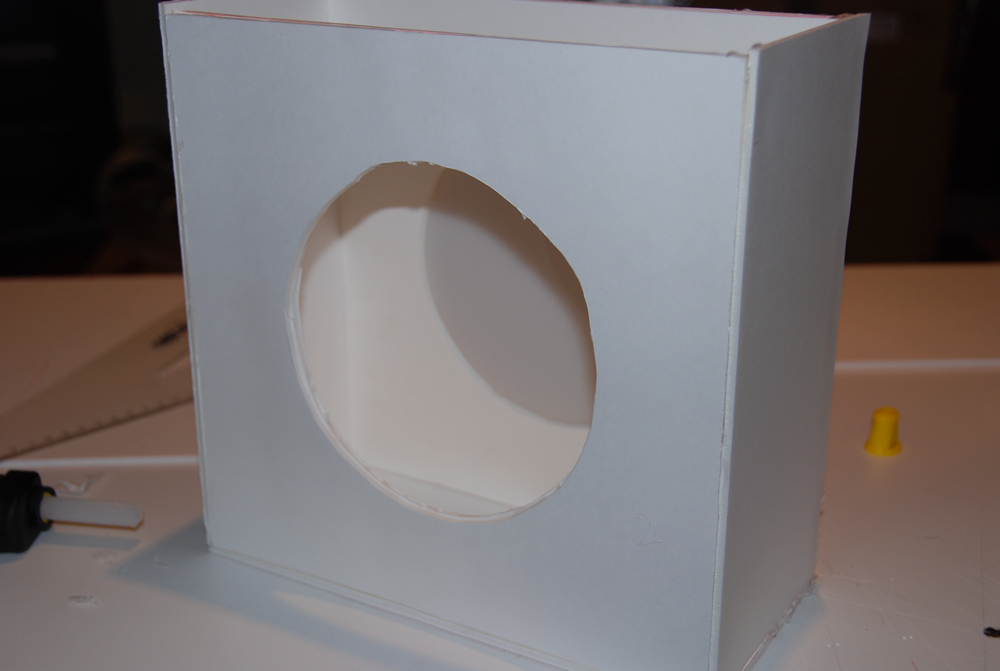

Φτιάχνουμε ένα κουτί με πλευρές 26Χ15.

Εδώ τα 15cm παίζουν ανάλογα με το πόσο θέλουμε να πιάσουμε μέσα στον σωλήνα μας.

Τα 26cm όμως είναι για να χψρέσουν άνετα τα 25Χ25 τετράγωνα που έχουμε φτιάξει.

Τοποθετούμε τα δύο τετράγωνα στο κουτί.

[dimpap]

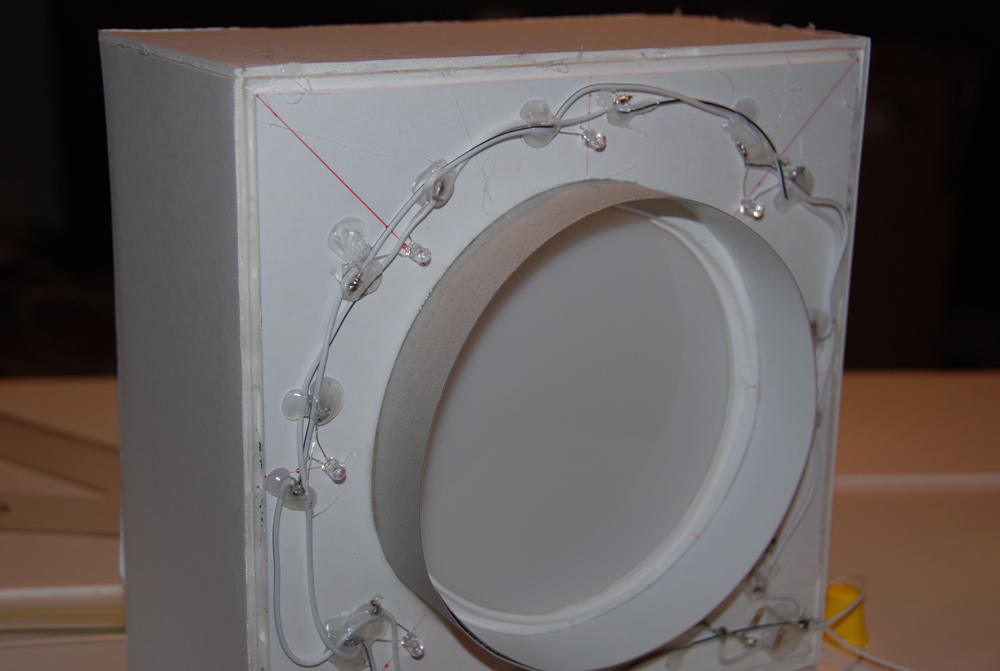

Στην πλευρά με το πλεξιγκλας κολλάμε το 22Χ22cm τετράγωνο με τα led.

[dimpap]

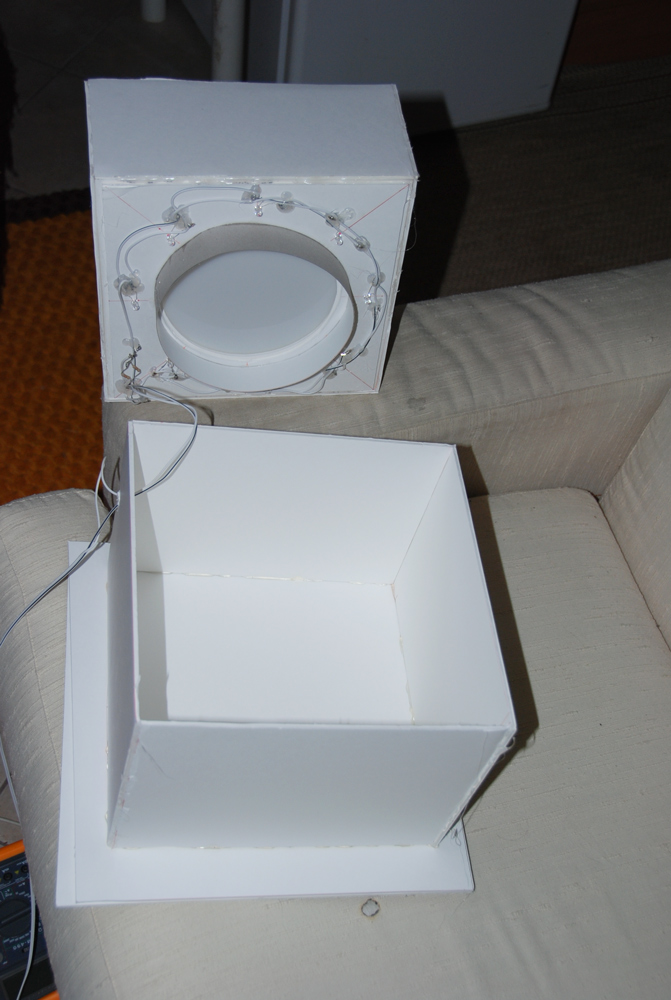

Φτιάχνουμε ένα κουτί-καπάκι που εφαρμόζει σφιχτά, το τρυπάμε για να περάσουμε τα καλώδια τροφοδοσίας και το σταθεροποιούμε με τέσσερα στοπ σιλικόνης.

Το κουτί-καπάκι έχει πάτο από διπλό μακετόχαρτο, πατούρα για να μπορούμε να το πιάσουμε όταν το βγάζουμε και φυσικά είναι κινητό για αντικατάσταση κάποιου χαλασμένο led ή για αύξηση της αντίστασης μειώνοντας την φωτεινότητας.

[dimpap]

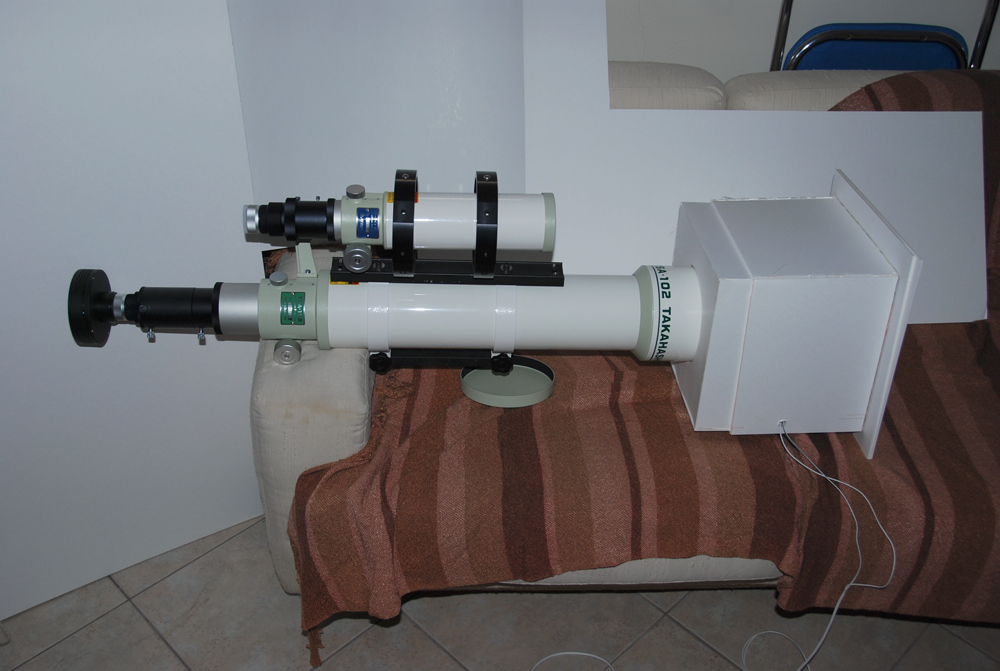

Το φλατόκουτο σε θέση εργασίας

Καλές κατασκευές.

[dimpap]

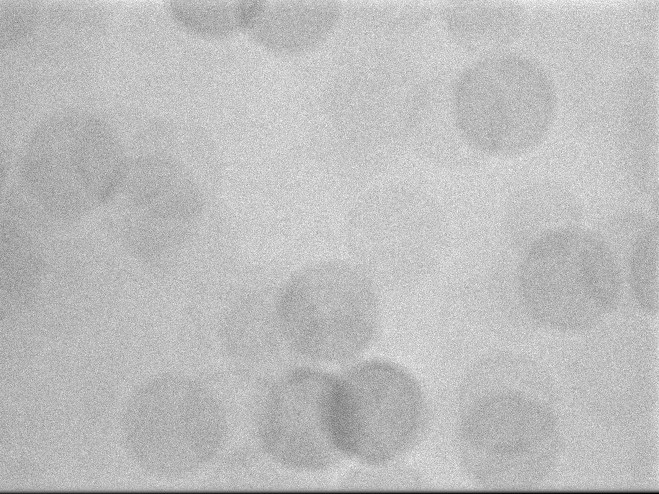

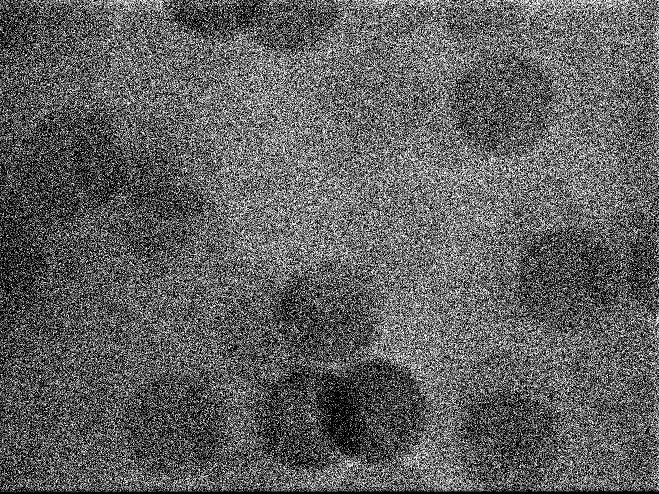

Ένα flat στα 46000 ADU.

[dimpap]

30 flats στα 46000 ADU.

[JIMKIBOU]

Πολυ επαγγελματικο το "Flatοκουτο" σου Δημητρη.

Αρε αμα πιανουν τα χερια σου!

Αντε με το καλο να το δοκιμασεις και στην καινουργια σου ccd.

[Tilemachos Athanasiadis]

Συγνωμη που βοηθαει η κατασκευη αυτη επειδη δεν ξερω???

Ευχαριστω



Στην αστροφωτογράφηση, για να παίρνουμε κάποια frames, τα οποία βοηθάνε στην επεξεργασία των φωτογραφιών. Απλά τοποθετούμε το εξάρτημα μπροστά και φωτογραφίζουμε. Μετά αυτα τα frames τα επεξεργαζόμαστε κατάλληλα. Βαθιά νερα...





Συγχαρητήρια, πολύ ωραία κατασκευή.

[kookoo_gr]

hi



Μια αθωα ερωτηση. το lightbox στην αστροφωτογραφια σε τι βοηθαει;

[sheliak]

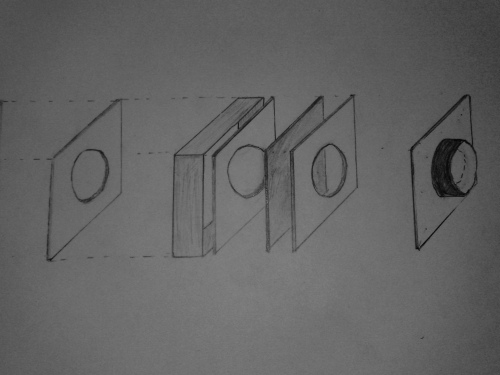

Επειδη σκεφτομαι να το κατασκευασω και εγω, για να δω αν το εχω καταλαβει σωστα εκανα ενα σχεδιακι με την σειρα που θα μπουν τα κομματια (ενταξει δεν ειναι και το καλυτερο απλα για να το κανω οργανωμενα... )



Στο σχεδιακι απο αριστερα προς δεξια,

1) το μακετοχαρτο με την κυκλικη τρυπα που θα εφαρμοσει στον σωληνα του τηλεσκοπιου,

2) το πλαισιο του κουτιου,

3) το μακετοχαρτο με την κατα 5mm μεγαλυτερη κυκλικη τρυπα,

4) το πλεξυγκλας,

5) το δευτερο μακετοχαρτο με την κατα 5mm μεγαλυτερη κυκλικη τρυπα,

6) το δευτερο μακετοχαρτο με κυκλικη τρυπα ιδιας διαμετρου με αυτης του πρωτου, στο οποιο απο την εξωτερικη πλευρα (δεξια) τοποθετουμε τα led-ακια με τα καλωδια και περιμετρικα της τρυπας ενα χαρτονι καθετα στο μακετοχρτο

7)και μετα απο ολο αυτο μπαινει στο μεγαλο κουτι.





Σωστα?

Τα μπερδεψα λιγο?? τα ειπα λιγο περιεργα....

[Μιχάλης]

εδω υπαρχει αναλυτικοτατα ο τροπος http://astroforum.gr/forum/viewtopic.php?t=1565...

[sheliak]

Και εδω αναλυτικοτατος ειναι, απλα θελω να καταλαβω την σειρα ακριβως..

[sheliak]

ενταξει την ξεκινησα την κατασκευη, αν και εκανα λαθος και αγορασα λιγο χοντρο μακετοχαρτο και κοβεται δυσκολα και οχι τελεια..αλλα δεν πειραζει πιστευω αυριο να το τελειωσω..

[dimpap]

Καλά το έχεις.

Πρόσεξε το 2) να είναι μεγάλο για να πιάνει καλά το τηλεσκόπιο ( εν ανάγη κάντο διπλό)

Επίσης τα 5mm κάντα 10 έτσι ώστε και να μην κάθεται ακριβώς κάθετα στον φακό του τηλεσκοπίου να μπορείς να βγάλεις flats.

Πρόσεξε επίσης το βάρος. Με το τελικό κουτί θα βαρύνει αρκετά.

Στο δεύτερο που έφτιαξα για ο 60άρι έκανα το κουτί πρώτα, μετά έβαλα μέσα την κατασκευή (πλεξιγκλας, λεντάκια) από την μεριά του τηλεσκοπίου έφτιαξα το 1) και το έκλεισα από την άλλη με ένα σφηνωτό μακετόχαρτο το ποιο μπαινοβγαίνει ότι ώρα θέλω.

Καλή συνέχεια στην κατασκευή.

[dimpap]

εδω υπαρχει αναλυτικοτατα ο τροπος http://astroforum.gr/forum/viewtopic.php?t=1565...



Γιατί, εδώ τα γράφουμε περιληπτικά?????

[sheliak]

Ατυχια εμεινα απο υλικα. Το μαγαζι που ξερω για τα ηλεκτρονικα δεν εχει ledακια για καμια βδομαδα...



Επίσης τα 5mm κάντα 10 έτσι ώστε και να μην κάθεται ακριβώς κάθετα στον φακό του τηλεσκοπίου να μπορείς να βγάλεις flats.

Πρόσεξε επίσης το βάρος. Με το τελικό κουτί θα βαρύνει αρκετά.



Ευχαριστω για τις πληροφοριες το εκανα αυτο αλλα επειδη το κουτι προοριζετε για το 8-ιντσο και επειδη δεν ηθελα να ξεφυγω στο κοστος με τα μακετοχαρτα, για να βγουν τα κομματια το κουτι θα ειναι οριακο οχι οτι θα εχει προβλημα με το τηλεσκοπιο αλλα δεν ξερω για τον φωτισμο..

Σχετικα με το βαρος ειπα αρχικα να δοκιμασω αντι για πλεξυγκλας να τοποθετησω ενα ειδος χαρτιου σαν ριζοχαρτο αλλα αρκετα χοντρο (και μαλιστα παραπανω απο ενα φυλλο).

Τελος παντων μια δοκιμη κανω ετσι κι'αλλιως αν δεν τα καταφερω που δεν το νομιζω θα χρησιμοποιω απλα μια ασπρη επιφανεια για τα flats.

Προς το παρον η κατασκευη βρισκεται σε κατασταση αναμονης..

[sheliak]

Η κατασκευη προχωραει το κεντρικο κουτι τελειωσε, ολα τα αλλα κομματια τελειωσαν περιμενω να βρω λευκα ledακια να κανω το κυκλωμα και τελειωσα.



Αλλα εχω μια απορια, επειδη σκοπευω να το χρησιμοποιησω στο νευτωνιο, λογω του εστιαστη του, το κουτι μπαινει το πολυ 2,5mm μεσα. Επομενως σιγουρα η κατασκευη δεν θα στεκεται απο μονη της πανω στον σωληνα. Ενταξει αυτο δεν ειναι προβλημα, αλλα τι γινετε, το μικρο κουτι (δηλαδη αυτο με τις τρυπες και το κυκλωμα) πρεπει να ειναι στενο ωστε το τηλεσκοπιο να ερχετε πιο κοντα στην ''λευκη'' επιφανεια. Σωστα??



Αρα τα 15mm στην περιπτωση μου θα γινουν περιπου 8 χιλιοστα ωστε ο σωληνας να ερχεται κοντα στην λευκη επιφανεια σε αποσταση περιπου 5 mm. Και ρωταω τα 5mm ειναι αρκετα? Ή πρεπει να το κανω ακομα μικροτερο.

[dimpap]

Όχι δεν έχεις πρόβλημα. Αρκεί το πεδίο σου να γεμίζει από την ομοιόμορφα φωτισμένη λευκή επιφάνεια, όσο μακριά ή κοντά να είναι αυτή.

Κάτι αντίστοιχο συμβαίνει όταν τραβάμε flats το πρωί ή το απόγευμα.

Τα 15mm (ακόμα και 30mm) στα αναφέρω για τον κυκλο του χαρτιού της επφάνειας του πλεξιγκλας.

Φτιάξε τον μεγαλύτερο σε διάμετρο έτσι ώστε να είσαι σίγουρος ότι το πεδίο φωτίζαται ολόκληρο και το τηλ δεν <βλέπε>ι χαρτί στα άκρα.
