Τροφοδοσία EOS300D απο το power tank

[roryt]

Ενα απο τα προβλήματά μου με την EOS ειναι ενα απο τα υποτιθεμενα καλα της DSLR: το οτι εχει δικιά της μπαταρια. Αλλα δεν ειναι λίγες οι φορες που οι μπαταριες με αφησανε στην μεση, στην ποιο ακαταλληλη στιγμη. Δυστηχως η 300D δεν εχει καποιο βύσμα εξωτερικής τροφοδοσίας. Οποτε και η πατεντα.



Η ιδέα δεν ειναι δικιά μου, προέρχεται απο το ενα αρθρο που ειχα κατεβασει το 2007 απο το http://yehar.com/ViewHome.pl?page=camera/adapter/ και που δυστηχώς δεν υπαρχει ποιά. Επειδή πιστευω οτι ειναι ενδιαφερον, οποιος θελει μπορεί να το βρει εδω.



Η δικιά μου προσέγγιση ειναι λίγο διαφορετική, εγω θελω τροφοδοσία απο το power tank, και για λόγους αυτονομιας απο μπρίζες (οπως και να εχει το πραγμα το power tank παντα το εχω) και για λόγους αποφυγής θορύβου απο το δίκτυο.



Επισης δεν μου αρεσε καθόλου το κολπακι με το καρφι στην αρχική ιδεα. Ευτυχως η κάμερα εχει ενα πολύ βολικό πλαστικό καπακι που ανοιγει και μπορει να περασει ενα καλώδιο τροφοδοσίας και ετσι μπορεις να εχεις κλειστό το καπακι της μπαταρίας. Οι φωτογραφίες που ακολουθούν εξηγούν πιστευω πως το εκανα, οποιος θελει του δινω λεπτομεριες. Για την κατασκευή "θυσίασα" την μαμισια μπαταρια που ουτως ή άλλως ειχε αρχισει να μην κραταει.



Υποψη το κύκλωμα ειναι ενα απλό κύκλωμα με το 7808. Δεν χρειαζεται κατι ποιο πολύπλοκο, ιδιως αν τροφοδοτείς απο μπαταρια. Και δουλευει μια χαρα. Ποτε δεν καταλαβα ολη την βαβούρα για την ακριβή τροφοδοσία στη EOS, απλά μετρήστε το ποσο δινουν οι μπαταριες να καταλαβετε. 8V σταθεροποιημένα πιστεύω οτι ειναι μια χαρα (τουλάχιστον εμενα δουλευει)

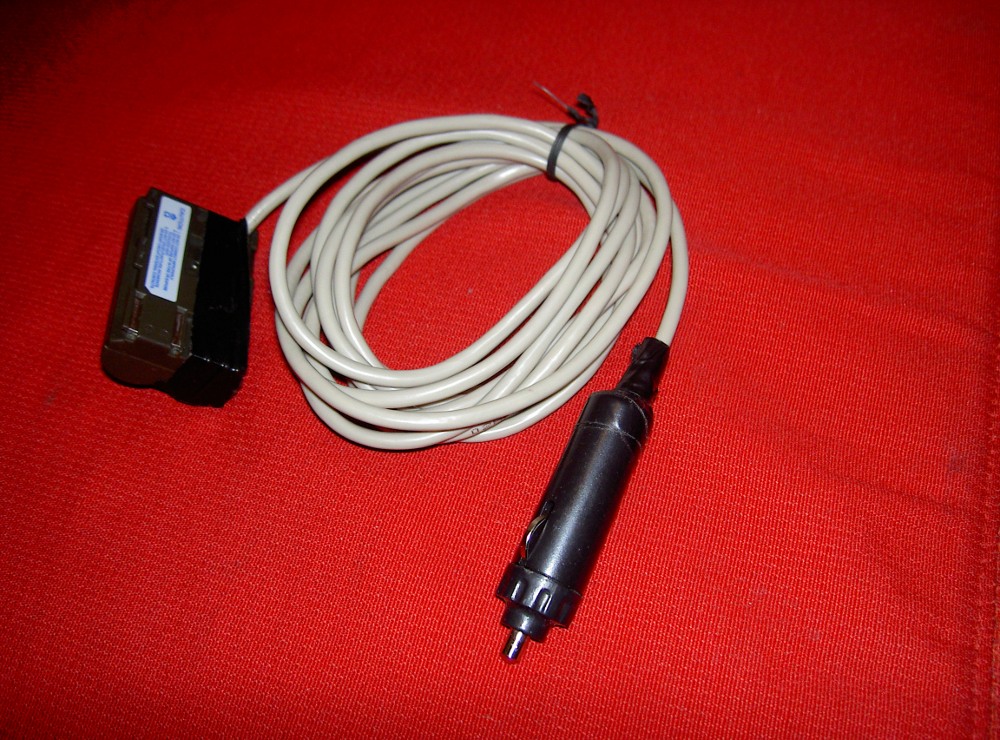

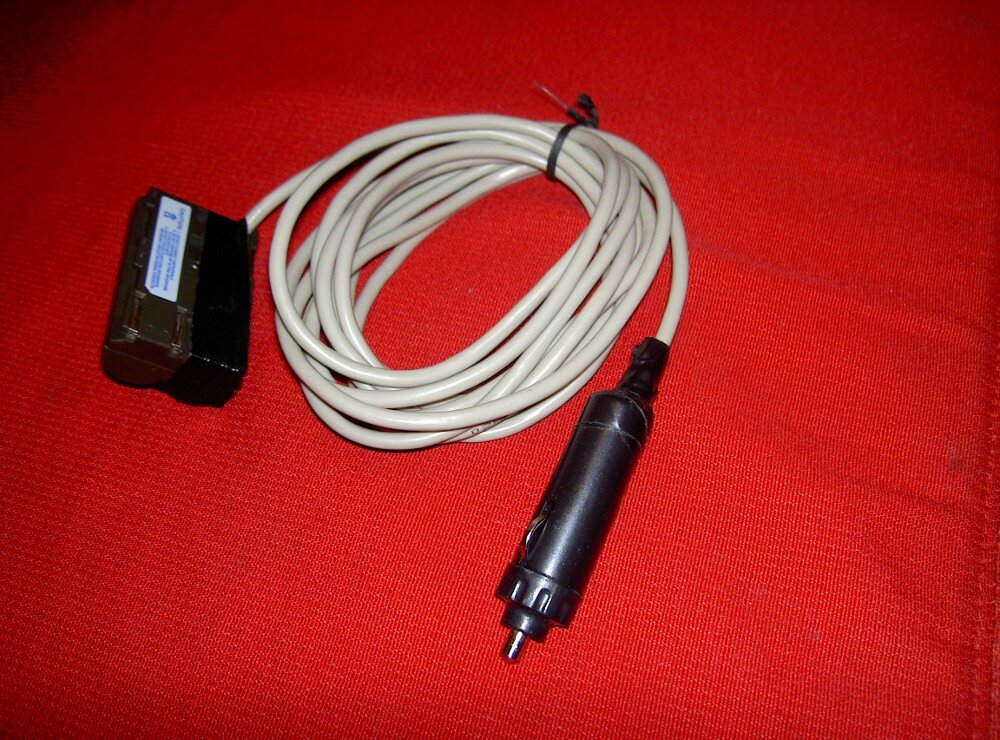

Το τελειωμένο καλώδιο

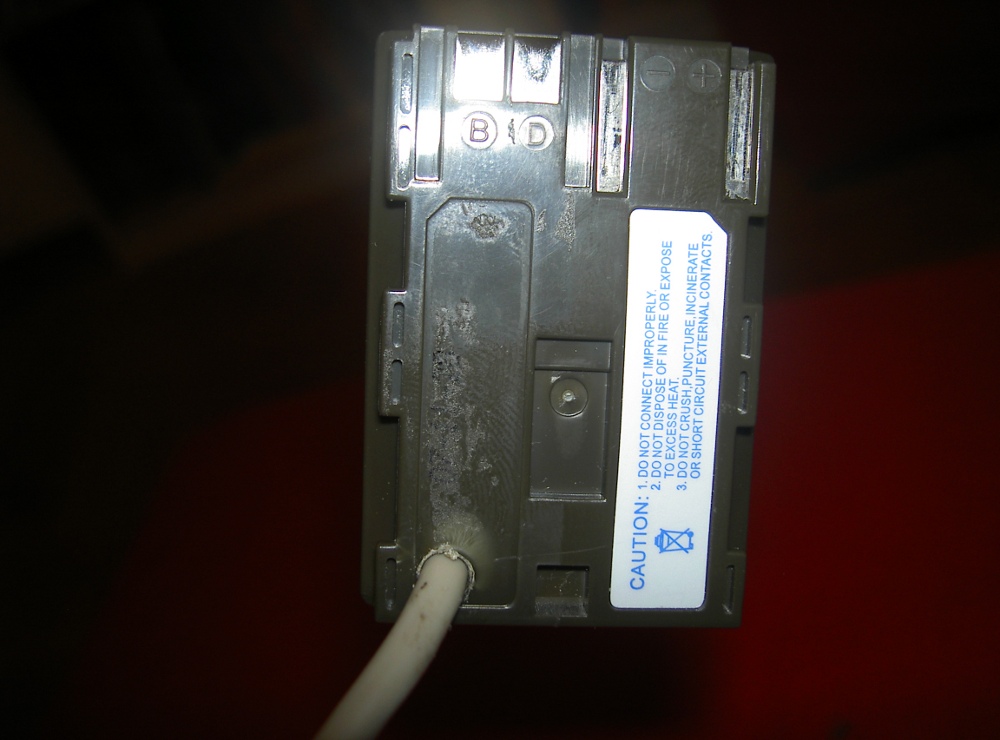

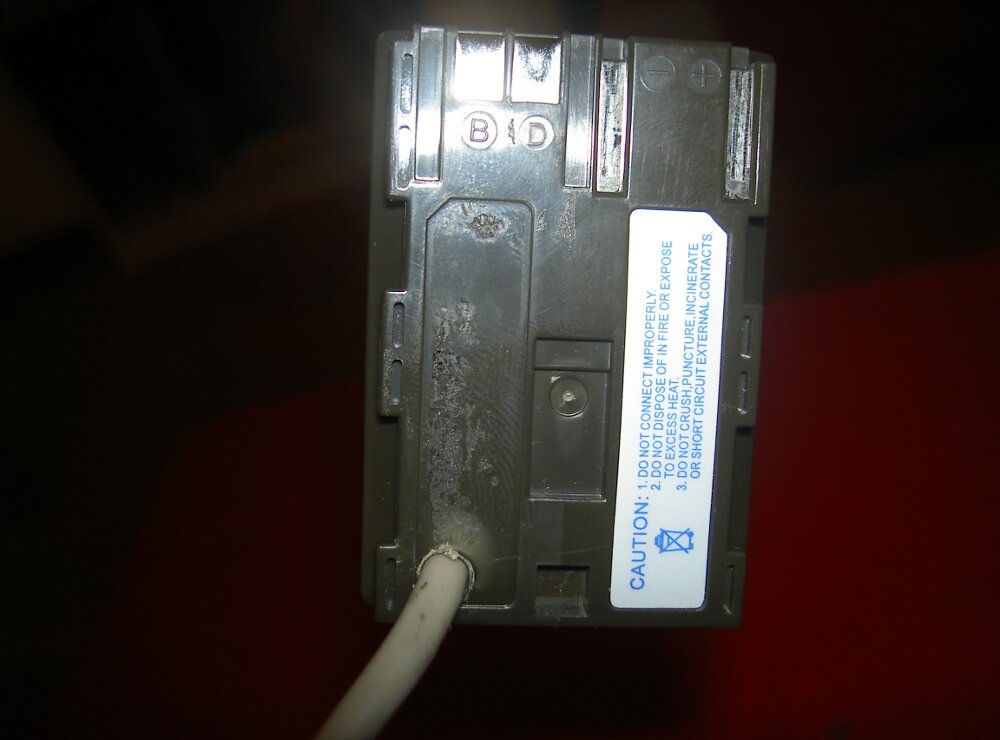

Η θήκη απο την μπαταρία με το καλώδιο

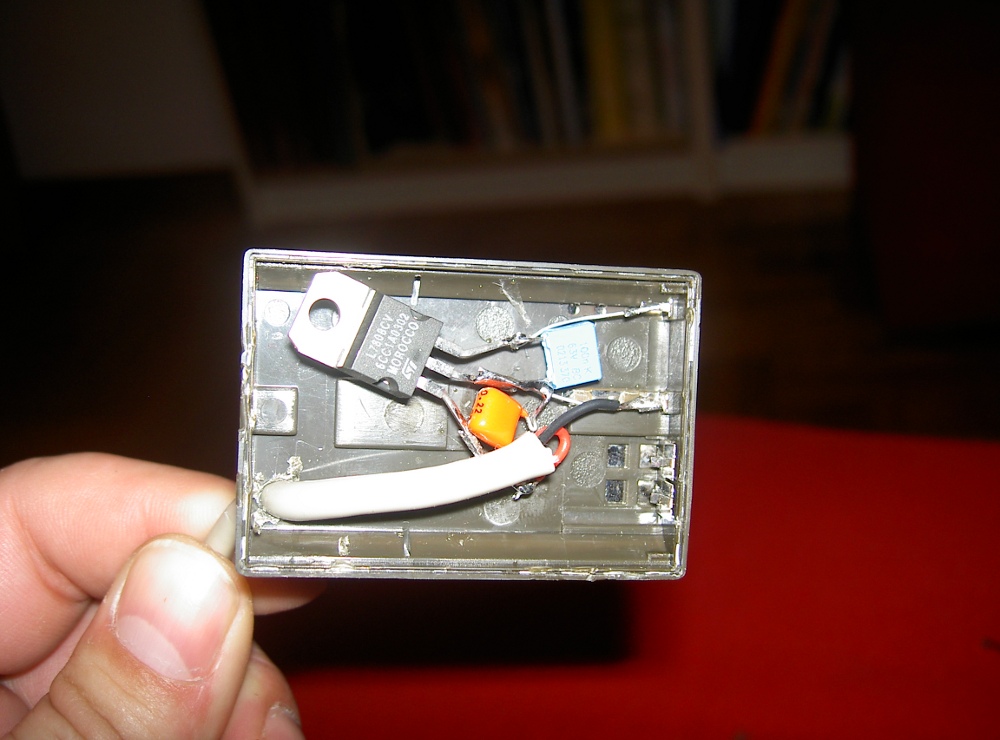

Κύκλωμα, δεν χρειάζεται κάτι ποιο πολύπλοκο

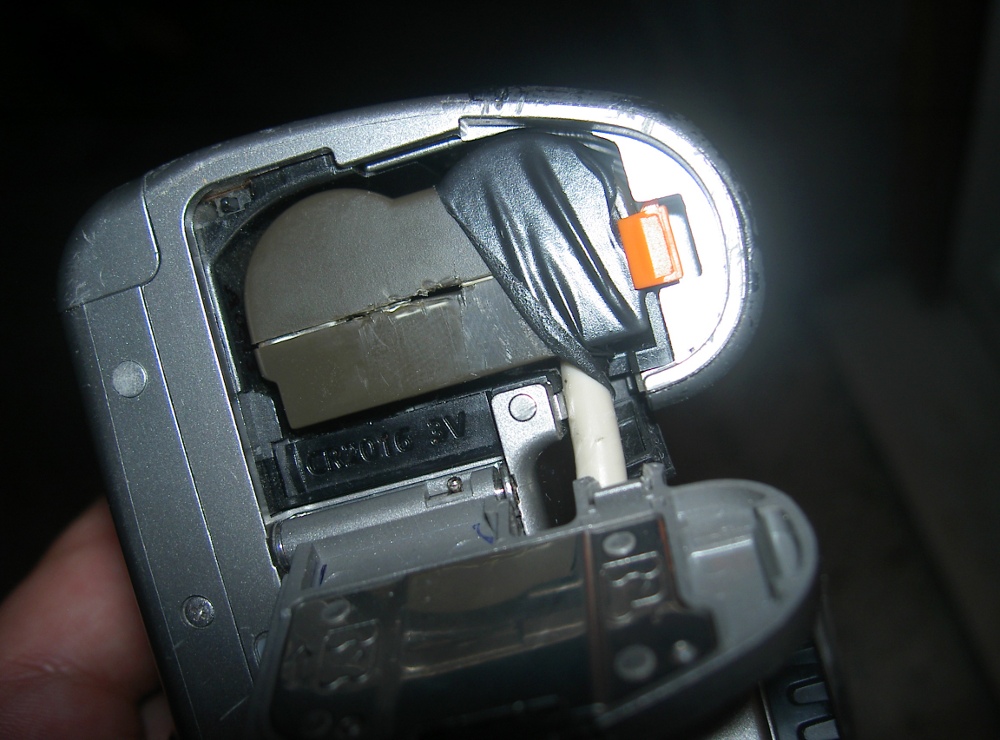

Τοποθέτηση μεσα στην μηχανή

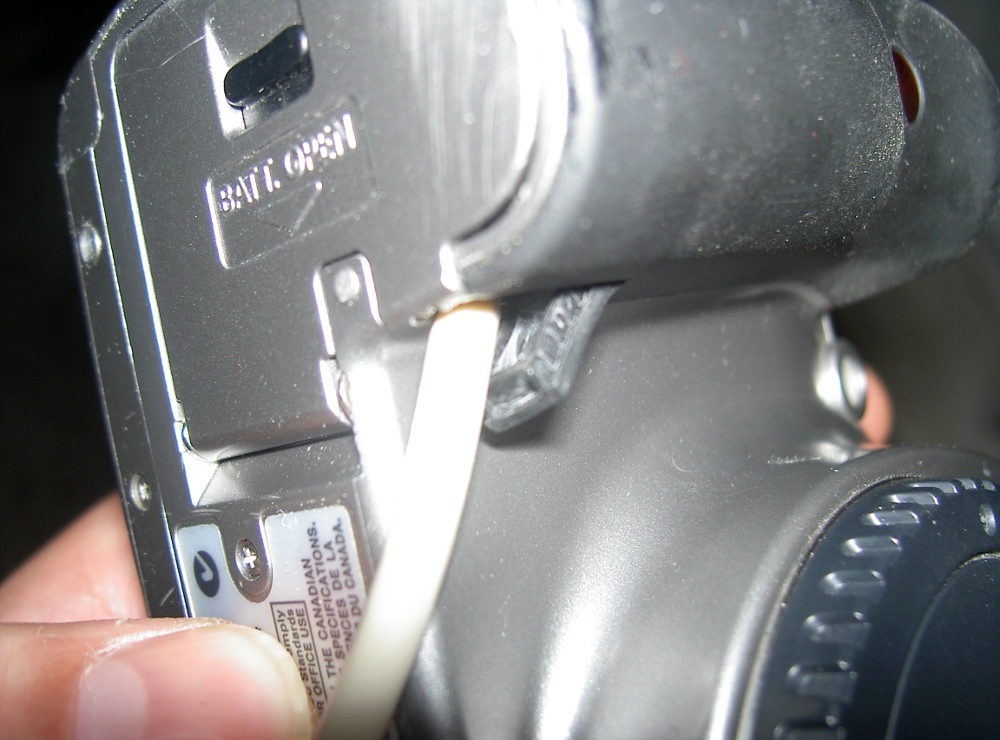

Πως βγαίνει το καλώδιο εξω

[Aggelos Kechagias]

Πολυ καλη δουλεια μπραβο

[sevax]

Γιαννη ποτε να φιαξης και την δικια μου;

[roryt]

Ελα βρε Δημήτρη, υποθεση μισής ωρας ειναι, ανοιγεις την μπαταρια, ξυλώνεις τις παλιες απο μεσα, κολλάς ενα 7808 με δυο πυκνωτες και ενα καλώδιο, κολλάς απο την άλλη μερια ενα βυσμα για αναπτηρα αυτοκινητου και καθαρισες. Αν δεν παιζεις με κολλητηρι τοτε να το κανονισουμε, φερε τα υλικα και το φιαχνουμε (χρονος δεν υπαρχει!!)

[raxxla]

Να τονίσουμε πως γλυτώνουμε από την θερμοκρασία της μπαταρίας που αυξάνει το θερμικό θόρυβο



Πάντως κάτι μου είχες πει για το κύκλωμα long exposure control σε συνδυασμό με την από κοινού τροφοδοσία canon και laptop (χωρίς inverter) .

Να προειδοποιήσουμε τον κόσμο...

[roryt]

Αυτο που λεει ο Ηλιας ειναι οτι αν εχεις κοινη τροφοδοσια και στην καμερα και στο λαπτοπ (ολα απο το power tank, ή ακομη ποιο γενικά, ολα με κοινή γειωση), καλό ειναι να προσεχουμε την περιπτωση καποια συσκευη να εχει αλλη πολικοτητα στην γειωση (το + αντι για το -) με αποτελεσμα βραχυκυκλωματα. Απο οτι φενεται αυτο συμβαινει με το καλωδιο που ενεργοποιεί την καμερα, οποτε το κυκλωμα καλο ειναι (ή μαλλον πρεπει να ειναι) απομονωμενο με οπτο-απομονωτη (optcoupler) και χωρις κοινή γειωση μεταξυ υπολογιστή και καμερας (οπως περιέργως εχω δει σε πολλά κυκλωματα για τις Canon), απλα και μονο για να ειμαστε σιγουροι οτι δεν θα κλαιμε την καμερά μας.

Εγω θεωρω το ποιο σωστο κύκλωμα το δεύτερο του Covington και οχι το πρωτο, που αναφερεται σε πολλά αλλα sites, και που ειναι με το τρανζιστορ. Στην περιπτωση μου, που τροφοδοτώ απο το Power tank την καμερα, η οπτο-απομονωση ειναι ακομη ποιο επιτακτική (ιδιως μιας και το επομενο βημα μου ειναι να τροφοδοτησω ΚΑΙ το λαπτοπ απο το power tank).

[roryt]

Να τονίσουμε πως γλυτώνουμε από την θερμοκρασία της μπαταρίας που αυξάνει το θερμικό θόρυβο

χμμ, δεν θα επερνα ορκο για αυτο, γιατι και το 7808 εκπεμπει καποια θερμοκρασια. Ισως οχι πολύ μεγαλη γιατι η καταναλωση ειναι μικρή, αλλα θα ελεγα οτι μαλλον ερχεται μια ή άλλη.

[Sot78]

Ενα μικρο ψυκρακι στο 7808 επιβαλεται γιατι εχει υπερβολικη καταναλωση/απωλεια υσχυος απο 12v-8v (200ma-500ma) και χωρις να δουλευει η μηχανη.Ειναι μεχρι 1.5Α μεχιστο στην εξοδο τον 8v

[roryt]

Δεν ξερω απο που βρηκες τα νουμερα που αναφερεις, εμενα η κατασκευη μου τραβαει: 15mA με την μηχανη κλειστη, 130 mA σε λειτουργια χωρις εκθεση και καπου 220mA με εκθεση και το κλειστρο ανοικτο. Δεν εχω δοκιμασει με φλας γιατι δεν με ενδιαφερει. Αν εσενα σου τραβαει περισοτερο, θα ελεγα ελεξε το κυκλωμα σου, κατι δεν παει καλα. Με την καταναλωση που λεω,το 7808 δεν μασαει και η θερμοτητα ειναι αρκετα μικρη για να μην χρειαζεται ψυκτρα. Και σε καθε περιπτωση, αν χρειαστει, τοτε καλο ειναι να φυγει ολο το κυκλωμα απο την θηκη και να ειναι εξωτερικα, αλλιως θα δωσει θορυβο στην μηχανη. Εγω παντως δεν εχω παρατηρησει κατι τετοιο μεχρι τωρα.
