Το "Sky and Telescope" έχει ξεκινήσει μια σειρά εβδομαδιαίων ολιγόλεπτων βίντεο με επίκαιρα αστρονομικά θέματα. Αυτή την εβδομάδα η προσέγγιση του "ΕΡΩΤΑ" με τη Γη : http://www.skyandtelescope.com/videos/skyweek

Θαυμάζω το κουράγιο και τη διάθεσή σου! Εύχομαι καλή επιτυχία!

Συγχαρητήρια πολύ καλή και επίπονη δουλειά. Το κατέβασα και θα αρχίσω να το διαβάζω. Μόνο ένα προβληματισμό θέλω να μοιραστώ με όλους, με αφορμή τα περί "ινδοευρωπαϊκής διαλέκτου" στη σελίδα 10 : Προσωπικά αμφιβάλλω για την ύπαρξη ινδοευρωπαϊκής διαλέκτου και γλώσσας. Μήπως μας σερβίρουν ένα παραμυθι; Πού είναι τα αρχαιολογικά ευρήματα αυτής της γλώσσας; Υπάρχουν επιγραφές; Είναι δυνατόν την ελληνική γλώσσα να την έφερε κάποιος ημιάγριος λαός «από τα βορεινά βουνά» ή τις «βόρειες πεδιάδες» του. Μήπως υπήρχε ανέκαθεν επί τόπου και αναπτυσσόταν επί χιλιάδες χρόνια; Πλήθος ευρημάτων ανά την ελλαδική περιφέρεια αλλά και παγκοσμίως, υποδηλώνουν και στοιχειοθετούν την περί τα 7000 - 7500 χρόνια πρό Χριστού της ύπαρξης της ελληνικής γλώσσας. Άλλωστε ο Ισοκράτης (436-338 π.Χ.) γράφει: «Την πόλιν ημών αρχαιοτάτην είναι ... και παρά πάσιν ανθρώποις ονομαστοτάτην ... Ταύτην γαρ οικούμεν ουχ ετέρους εκβαλόντες, ουδ’ ερήμην καταλαβόντες, οκ εκ πολλών εθνών μιγάδες συλλεγέντες, αλλ’ ούτω καλώς και γνησίως γεγόναμεν ώστ’ εξ ήσπερ έφυμεν, ταύτην άπαντα τον χρόνον διατελούμεν, αυτόχθονες όντες» Και πάλι συγχαρητήρια και ένα μεγάλο ευχαριστώ που μας πρόσφερες αυτό το έργο που με τόση προσπάθεια και κόπο δημιούργησες. Χρόνια Πολλά και Καλή Χρονιά.

Έκλεισε στον Παναγιώτη (Filiatra). Ευχαριστώ πολύ.

Mε την εστίαση δεν υπάρχει πρόβλημα, γιατί το διαγώνιο απλώς σου μεταφέρει την εικόνα που βλέπεις από το προσοφθάλμιο του ερευνητή. Επομένως δε χρειάζεται να κόψεις τον ερευνητή για να πετύχεις την κύρια εστία του φακού. Δεν το έχω δοκιμάσει ακόμη σε σκοτεινό ουρανό, αλλά μόνο ημέρα στο απέναντι βουνό. Έχω ακριβώς την ίδια εικόνα με αυτή του ερευνητή χωρίς διαγώνιο. Άρα πρέπει να είναι οκ.

Για να μετατρέψετε τον παραδοσιακό ερευνητή ευθυσκοπίας σε γωνιακό 90 μοιρών, δεν έχετε παρά να προμηθευτείτε ένα μικρό ερευνητή right angle για προσοφθάλμιο φωτογραφικής μηχανής και να τον προσαρμόσετε στον ερευνητή σας. Η προσαρμογή είναι εύκολη υπόθεση. Μπορεί να γίνει π.χ. με μονωτική ταινία ή με κάποιο δαχτυλίδι, κλπ. Κόστος περίπου 20 ευρώ (από ebay).

Το γεωγραφικό πλάτος είναι ρυθμισμένο χοντρικά στις 39,5 μοίρες (είναι η κλίση που έχει η βάση αφού το μπροστινό μέρος είναι πιο ψηλό από το πίσω). Μπορώ να κάνω μικρορύθμιση από τα 4 βιδωτά ποδαράκια που έχω στα 4 άκρα (πάνω σε αυτά πατάει η βάση). Όπως τα βιδωτά ποδαράκια ενός πλυντηρίου ρούχων. Ψηλώνοντας τα μπροστά ή χαμηλώνοντας τα πίσω μπορώ, να αυξήσω τη γωνία και αντιστρόφως. Για ρύθμιση κατά διεύθυνση μετακινώ πολύ λίγο όλη τη βάση δεξιά-αριστερά.

Τα υλικά που χρησιμοποίησα και το κόστος περίπου ήταν : 1. Σιδηροκατασκευή (υλικά και εργασία) : 45 ευρώ 2. Ξύλινα κομμάτια (υλικά και εργασία) : 40 ευρώ 3. 3 ρουλεμάν 12 χιλ. : 50 ευρώ 4. 3 ροδάκια ελαστικά : 10 ευρώ 5. Βαφή : 12,50 ευρώ 6. Διάφορα εξαρτήματα (τρυπανόβιδες, βίδες, ροδέλλες, ρουλεμάν μικρά, γωνιές, ντίζες, παξιμάδια, κλπ) : περίπου 50 ευρώ – είχα και κάποια υλικά που περίσσεψαν από παλιά Συνολικό κόστος γύρω στα 220 ευρώ. Στα παραπάνω δεν περιλαμβάνονται τα μοτέρ της meade, το autostar και η μπαταρία που τα είχα. Το αποτέλεσμα με ικανοποίησε πάρα πολύ. Μπορώ να κάνω άνετη παρατήρηση με πρόχειρη πολική ευθυγράμμιση (με kocab clock – στο περίπου με τον ερευνητή). Επίσης δοκίμασα πλανητική φωτογράφηση με το Δία με barlow 2X και webcam spc880. Ο Δίας παρέμενε στην οθόνη μου για αρκετά λεπτά χωρίς να χρειάζεται επέμβαση από το χειριστήριο. Ένα μειονέκτημα θα έλεγα ότι είναι οι κάπως αυξημένοι κραδασμοί. Κάποιος όμως που δεν τον ενδιαφέρει η φορητότητα, μπορεί να φτιάξει πιο στιβαρή κατασκευή. Επίσης το «κοψομέσιασμα» για να μπορέσεις να δεις από τον ερευνητή και τον telrad, μιας και ο σωλήνας πλέον περιστρέφεται γύρω από τον πολικό άξονα (δεν είναι σταθερή η θέση του όπως στη DOB βάση). Έτσι ο ερευνητής και ο εστιαστής μπορεί να έρθουν σε θέση που να χρειαστεί να ξαπλώσεις κάτω από το σωλήνα. Χρειάζομαι επειγόντως ερευνητή right angle ή μετατροπή του υπάρχοντος με πατέντα…

Επειδή όπως το μπροστινό μέρος της βάσης είναι συνδεδεμένο με μεντεσέδες, υπήρχε μια αστάθεια. Έτσι χρησιμοποίησα δύο λαμάκια μήκους 30 εκ. με αφαιρούμενες βίδες για να στηρίζεται καλύτερα :

Εδώ φαίνεται η βάση σε πλήρη λειτουργία :

Το τελευταίο βήμα ήταν να προσαρμόσω τα μοτέρ της meade ώστε αυτά να δίνουν κίνηση στα μαύρα ροδάκια και αυτά με τη σειρά τους στο ξύλινο πέταλο και στον ξύλινο κύκλο. Η προσαρμογή έγινε με κατασκευή αξόνων όπως και στην αλταζιμουθιακή βάση που είχα φτιάξει παλιότερα : http://www.astrovox.gr/forum/viewtopic.php?t=10662&highlight=goto Τα μαύρα ελαστικά ροδάκια τα αγόρασα από το PRACTIKER και σε αυτά προσάρμοσα από 2 ρουλεμάν 8 χιλ. με τη βοήθεια ενός φίλου μηχανουργού, ώστε να μπορεί να προσαρμοστεί σε βίδα-άξονα 8 χιλ. Τα συγκεκριμένα ροδάκια τα επέλεξα διότι έχουν λάστιχο αρκετά μαλακό και είναι επίπεδα, άρα έχουν καλύτερη πρόσφυση με το ξύλινο κομμάτι που δίνουν κίνηση, αλλά και με το μεταλλικό αξονάκι του μοτέρ. Παλιότερα είχα χρησιμοποιήσει ροδάκια από skateboard, αλλά επειδή δεν είναι επίπεδα, είχα μικρή πρόσφυση.

Εδώ φαίνονται τα ξύλινα κομμάτια της κατασκευής, τα οποία κόπηκαν σε ξυλουργείο που διαθέτει ειδικό αυτόματο μηχάνημα. Του έδωσα τα σχήματα, τα σχεδίασε στον υπολογιστή και τα έκοψε αυτόματα και με ακρίβεια. Οι τρύπες στο στρογγυλό κομμάτι έγιναν για να γλιτώσω βάρος. Βέβαια στην πορεία είδα ότι έπρεπε να κοπεί αυτό ώστε να φύγει το 1/3 περίπου της επιφάνειάς του, γιατί αφενός μεν δεν χρειάζεται και αφετέρου εμπόδιζε τη βάση να κλείσει για να αποθηκευτεί. Επίσης άλλαξα το ξύλινο κομμάτι στο οποίο στηρίζονται τα δύο ροδάκια του RA, ώστε να έχει τριγωνικό «κόψιμο» και όχι κυκλικό. Κι αυτό γιατί είδα ότι ο σωλήνας έβρισκε πάνω του όταν δίπλωνε.

Ο σωλήνας έχει προσαρμοστεί σε ένα «Π» (το μπλε του παρακάτω σχήματος) με δύο ντίζες 10χιλ. οι οποίες περνάνε από τα δύο πλαϊνά ρουλεμάν. Έτσι ο σωλήνας μπορεί να περιστρέφεται κατά DEC. Το μπροστινό μέρος του «Π» κλείνει με το ξύλινο πέταλο, ενώ στο πίσω μέρος του «Π» έχει προσαρμοστεί ένα αξονάκι το οποίο καταλήγει σε ένα τρίτο ρουλεμάν για να μπορεί ο σωλήνας να περιστρέφεται κατά RA.

Έτσι ο σωλήνας μπορεί και αυτός να διπλώσει και η όλη κατασκευή πιάνει μικρότερο χώρο ώστε να αποθηκεύεται ευκολότερα.

Τα μπροστινά πόδια στηρίζονται στο κάτω μέρος της βάσης με μεντεσέδες οι οποίοι τους επιτρέπουν να διπλώνουν. Επίσης το πίσω μέρος του σωλήνα πατάει σε ένα ξύλινο ορθογώνιο που στηρίζεται στα δύο μικρά πόδια της βάσης και του επιτρέπουν να περιστρέφεται.

Τα μπλε υλικά είναι στρατζαριστή λαμαρίνα 2Χ4 και τα καφέ είναι κόντρα πλακέ θαλάσσης. Τα μαύρα είναι ελαστικά τροχάκια. Η βάση, όπως φαίνεται από το σχήμα, είναι ένα ορθογώνιο επίπεδο πλαίσιο, το οποίο έχει δύο μεγάλα στηρίγματα μπροστά και δύο μικρά πίσω. Αυτή η διαφορά ύψους δίνει και τη γωνία του γεωγραφικού πλάτους που πρέπει να έχει ο σωλήνας (39,5 μοίρες περίπου), ώστε ο σωλήνας να κοιτάει στον πολικό αστέρα. Για ακριβέστερη ρύθμιση της γωνίας έχω τοποθετήσει ρυθμιζόμενα πόδια στα 4 άκρα της βάσης, όπου με βίδες 6 χιλ. μπορώ και ρυθμίζω το ύψος και την επιπεδότητα (με αλφάδι).

Εδώ είναι και το αρχείο σε autocad, για όποιον θέλει να δει πιο πολλές λεπτομέρειες:SPLIT RING.rar

Ήδη είχα αποκτήσει κάποια εμπειρία από την κατασκευή αλταζιμουθιακής βάσης στην οποία είχα προσαρμόσει τα μοτέρ ds της meade και το autostar. Ήθελα όμως να είναι κάτι πιο ελαφρύ ώστε να μεταφέρεται σχετικά εύκολα με το αυτοκίνητο. Επίσης δεν έχω τις τεχνικές γνώσεις και τα εργαλεία για κατασκευή τόσο πολύπλοκων μηχανισμών κίνησης. Αυτό που μπορούσα να κάνω ήταν κάτι παρόμοιο με την αλταζιμουθιακή που είχα φτιάξει. Δηλαδή χρήση της τεχνικής FRICTION DRIVE η οποία παρέχει το πλεονέκτημα του μηδενικού backlash. Για περισσότερες πληροφορίες για τις διάφορες τεχνικές δείτε εδώ : http://www.dfmengineering.com/news_telescope_gearing.html Μετά από 2 μήνες περίπου παίδεμα στο autocad και αφού άλλαξα ξανά και ξανά τα σχέδια και τα υλικά, κατέληξα στην παρακάτω κατασκευή :

Το περασμένο καλοκαίρι είδα την παρακάτω κατασκευή βάσης split ring και αποφάσισα να δοκιμάσω να φτιάξω κάτι παρόμοιο: http://www.dalekeller.net/ATM/newtonians/keller10/keller10b.htm SPLIT RING ΔΙΠΛΩΜΕΝΟ

Επειδή το καλοκαίρι θα μετακομίσω κοιτάω να ξεφορτωθώ πράγματα. Υπάρχει η κλασσική ξύλινη βάση dob 8'' SKYWATCHER, η οποία δεν μου χρειάζεται, καθώς ο σωλήνας έχει μπει σε άλλη βάση. Είναι λίγο "πληγωμένη" στη μία πλευρά ακριβώς στη ρυθμιζόμενη λαβή, από παλιά πατέντα που δεν πέτυχε, αλλά λειτουργεί κανονικά και δεν φαίνεται σχεδόν τίποτα. Αν ενδιαφέρεται κανείς ας στείλει π.μ. για λεπτομέρειες. http://astronomy.gr/main.cfm?module=eshop&action=detail&id=657

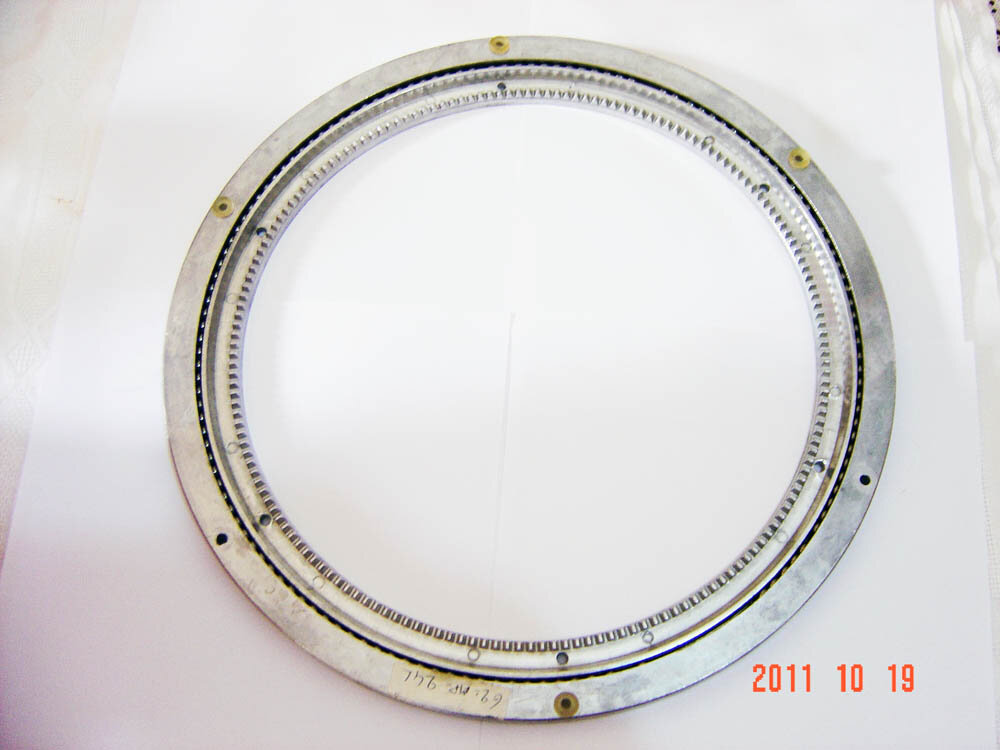

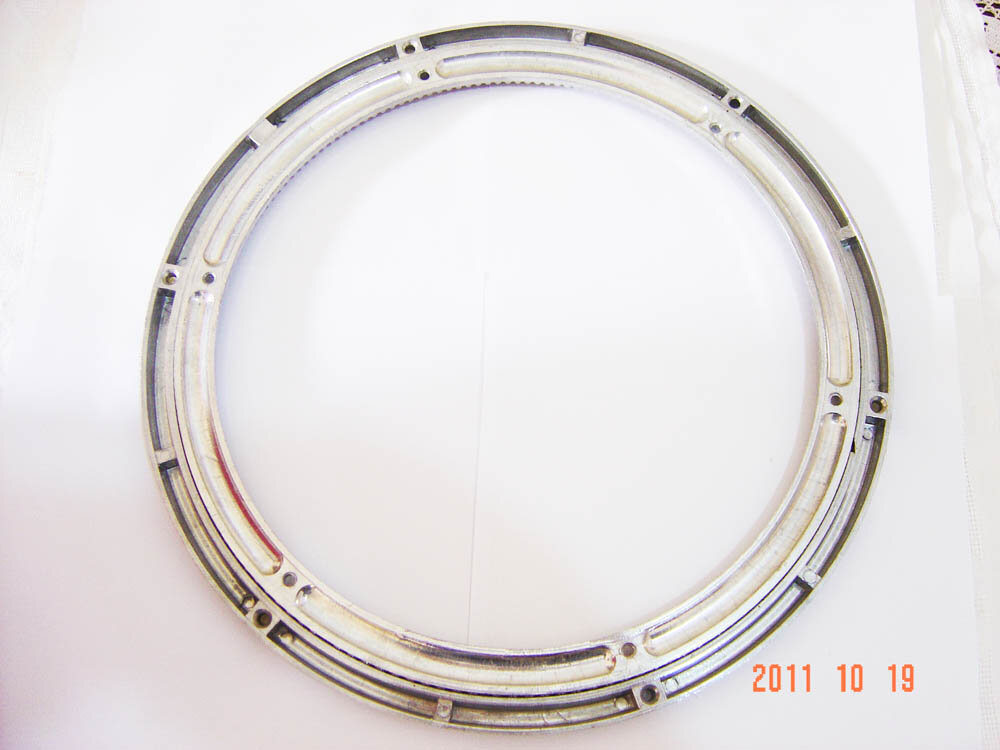

Έχω ένα ρουλεμάν lazy susan διαμέτρου 32,5 εκ. μεταλλικό. Το αγόρασα πριν 1,5 χρόνο και δεν το χρησιμοποίησα ποτέ. Τιμή 30 ευρώ με έξοδα μεταφοράς του χρήστη. Υπάρχει και ένα μεταχειρισμένο που είχα προσαρμόσει σε βάση DOB στον άξονα αζιμουθίου. Το δεύτερο 20 ευρώ.

Η μάσκα θα σε βοηθήσει να δεις πού είναι η ακριβής εστίαση. Το accufocus βοηθάει να κινείται ο εστιαστής χωρίς να βάζεις πάνω του το χέρι και έτσι αποφεύγεις το "τρέμουλο" που προκαλεί το χέρι σου στο τηλεσκόπιο.Πάντως πιστεύω ότι στις φωτογραφίες σου έχεις λάθος ρυθμίσεις στην κάμερα. Δοκίμασε τα παρακάτω: Brightness - 50% Gamma - 60% Exposure - 5 ή 10 fps Gain - 10% (ή μικρότερο). Αυτές περίπου χρησιμοποιώ εγώ με την spc880. Πιστεύω ότι τις ίδιες ρυθμίσεις παίρνει και η NexImage. Τα παραπάνω δεν είναι δεσμευτικά. Παίξε γύρω από αυτά μέχρι η εικόνα που βλέπεις στην οθόνη σου να σε ικανοποιεί. Για να εστιάσεις μπορείς να ανεβάσεις το exposure (20-30 fps) και μόλις τελειώσεις με την εστίαση κατέβασέ το στο 10 ή 5 για να φωτογραφήσεις. Ξεκίνα μόνο με barlow 2x. Μόλις πετύχεις καλό αποτέλεσμα τότε προχώρα σε 3Χ και 5Χ.

Μπορείς να πεις τί ρυθμίσεις χρησιμοποίησες στις παραπάνω φωτογραφίες; Μήπως είχες πολύ μεγάλο gain;

Εδώ υπάρχει μια λίστα από webcameras που παίρνουν τροποποίηση: http://homepage.ntlworld.com/molyned/web-cameras.htm

Πουλήθηκε στον White_Dwarf.
