ioannisb

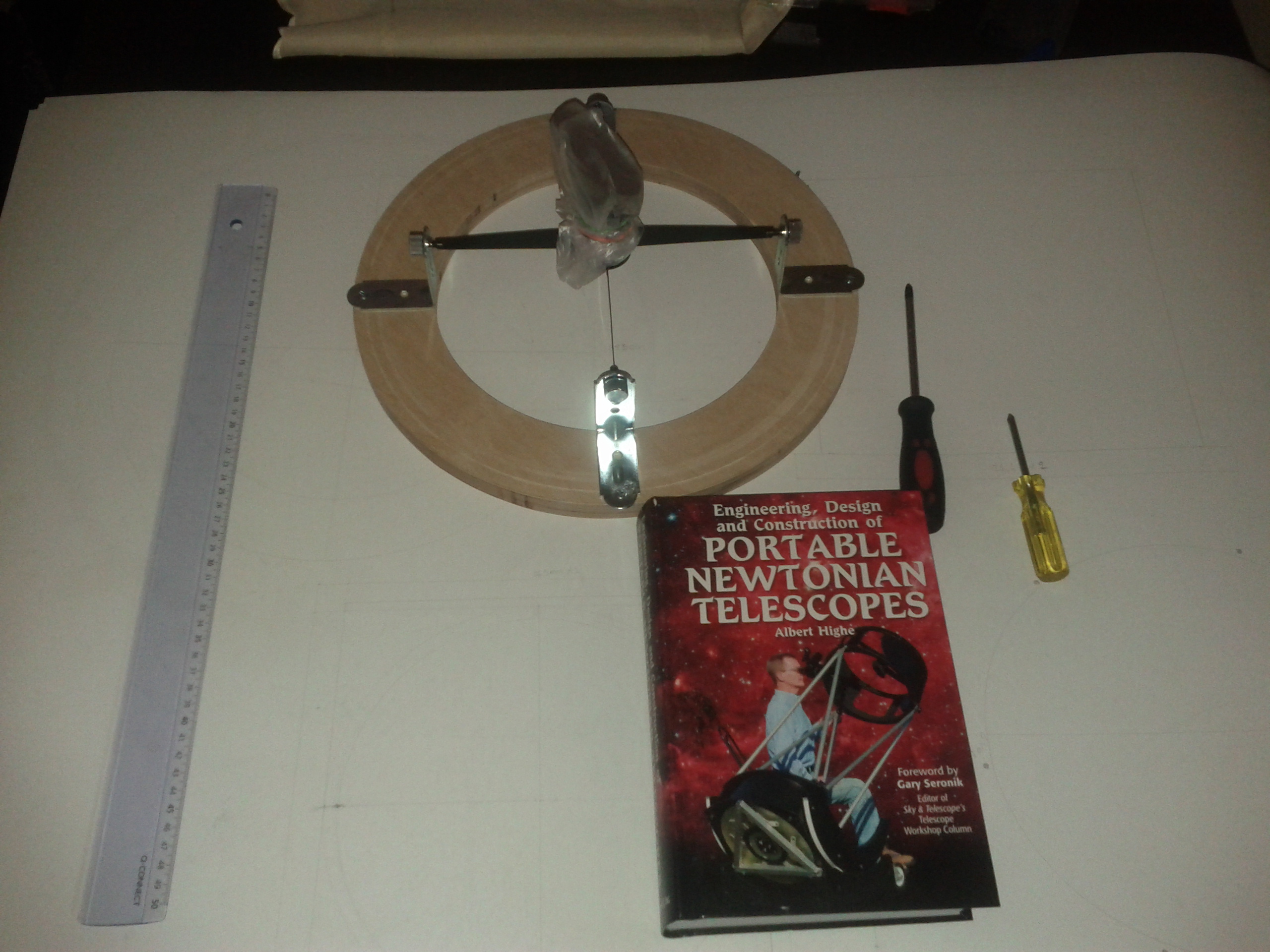

Ευχαριστώ Ανδρέα, Το βιβλίο (Engineering, Design and Construction of Portable Newtonian Telescopes by Albert Highe) βοήθησε πολύ, αν και ο Δημήτρης (Μανούσος) που έχει και αυτό το βιβλίο και του Kriege, μου είπε ότι το δεύτερο έχει πιο πρακτικά θέματα γύρω από την κατασκευή. Μάλλον θα το πάρω και εγώ κάποια στιγμή.

Ευχαριστώ παιδιά, Τάσο. Θα τα πούμε και από κοντά...

Ευχαριστώ πολύ παιδιά, Πραγματικά Δημήτρη ο συνδυασμός της φορμάικας με το τεφλόν είναι το κάτι άλλο!!! Όντως η κίνηση ανεβαίνει σε άλλο επίπεδο... φοβερή ακόμα και σε τόσο μικρής διαμέτρου τηλεσκόπια. Αν συνδυαστεί σωστά σε σχέση με το κέντρο βάρους του τηλεσκοπίου και της καμπύλες, είναι αξεπέραστη!

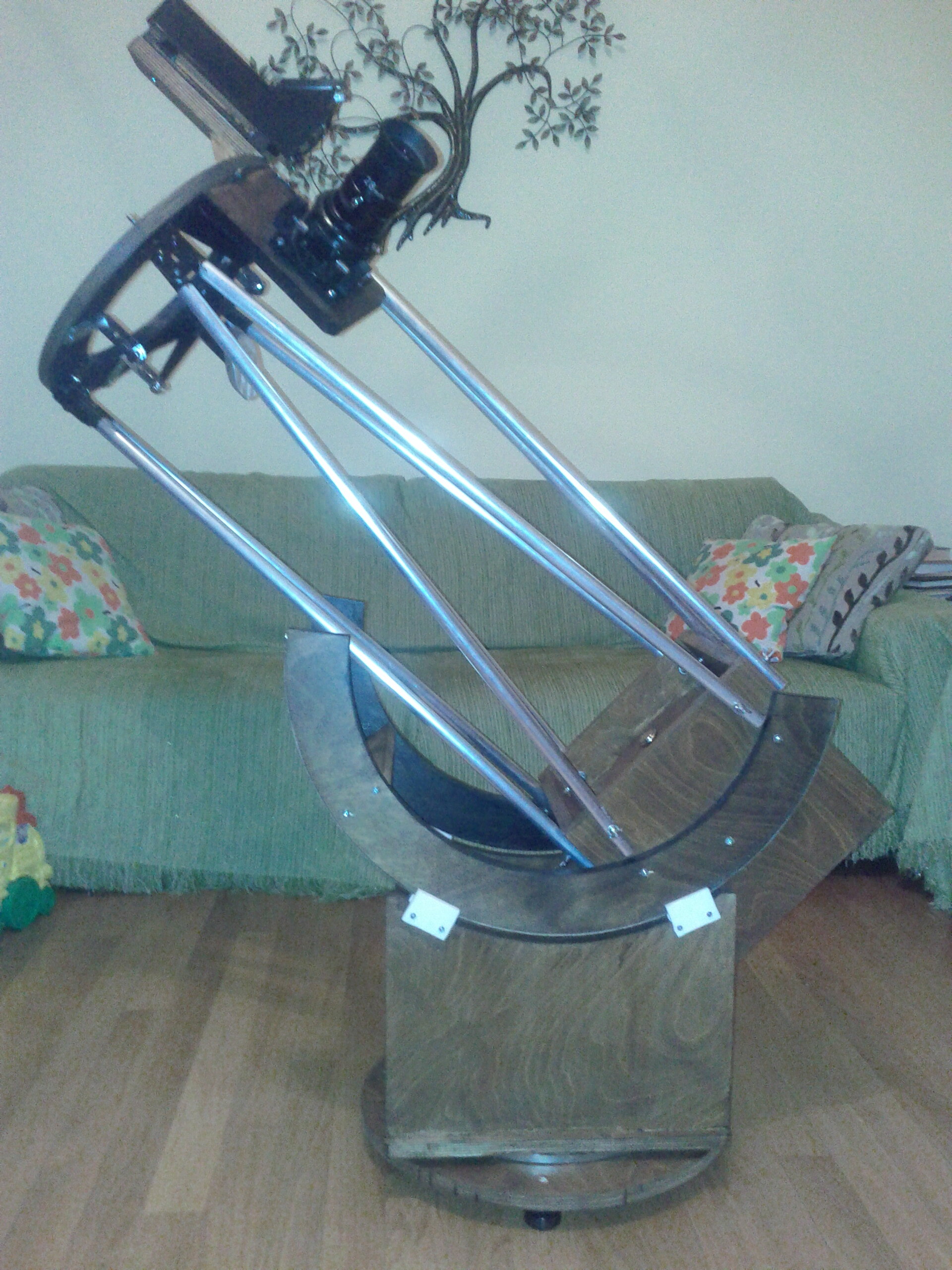

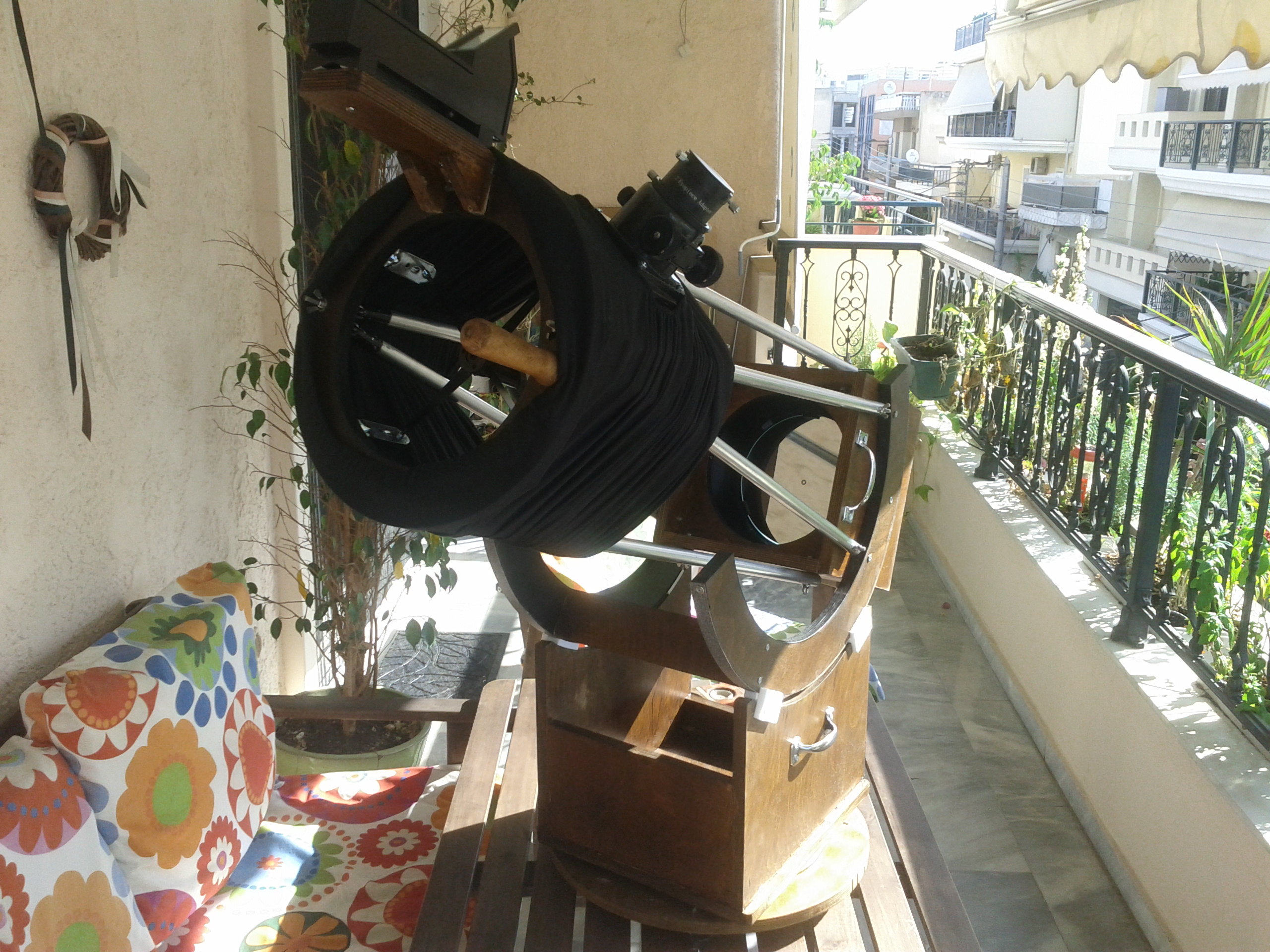

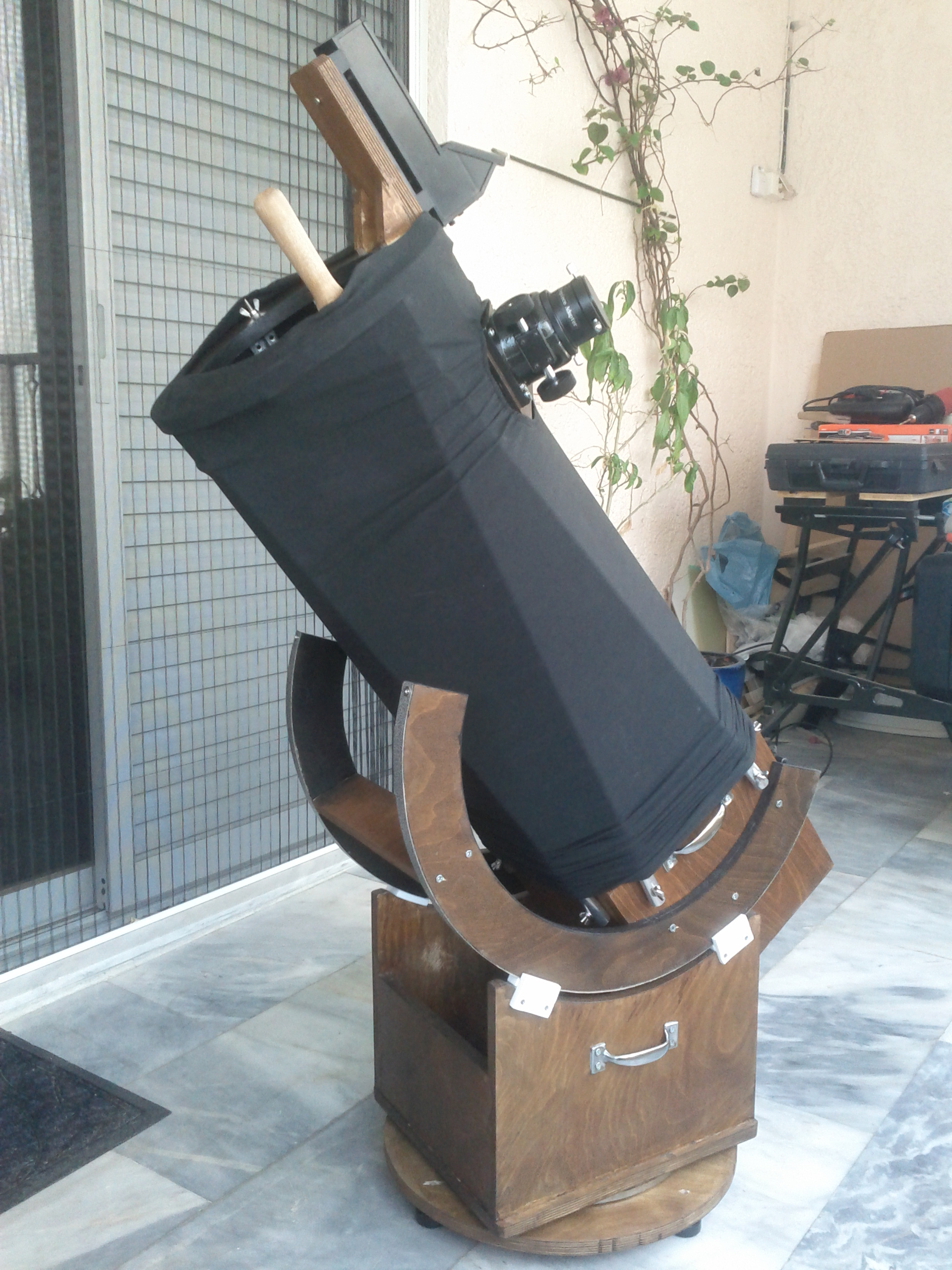

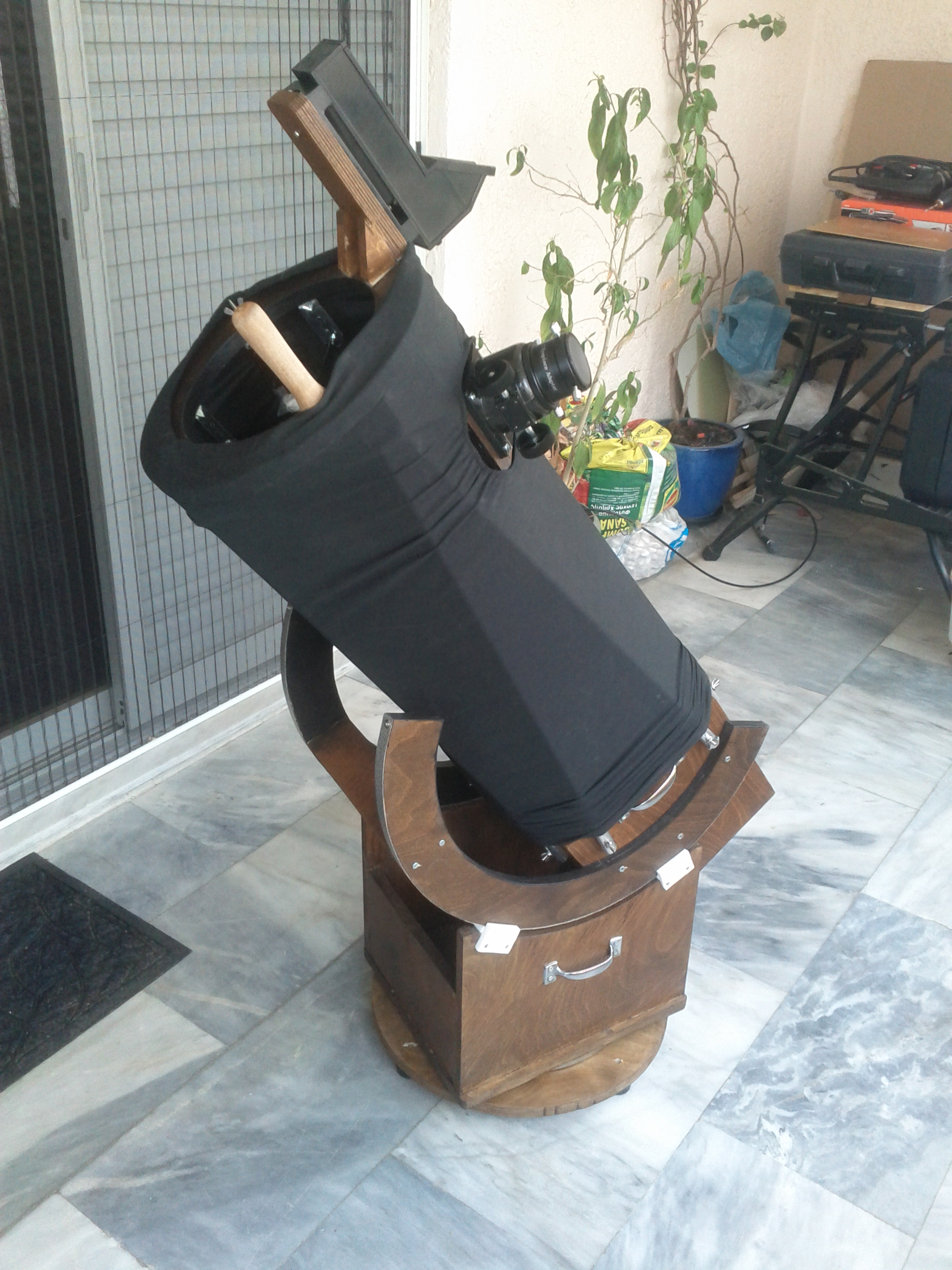

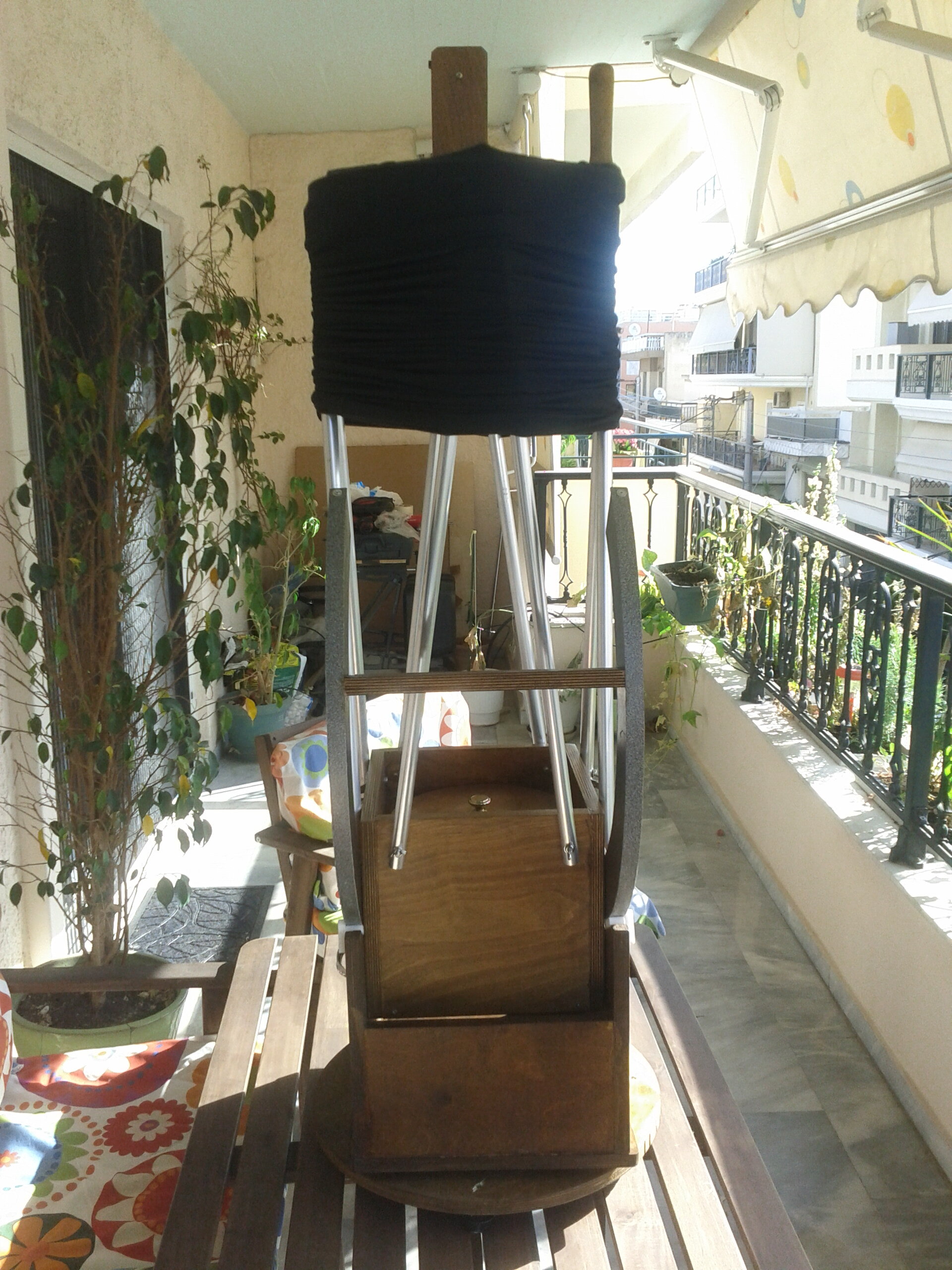

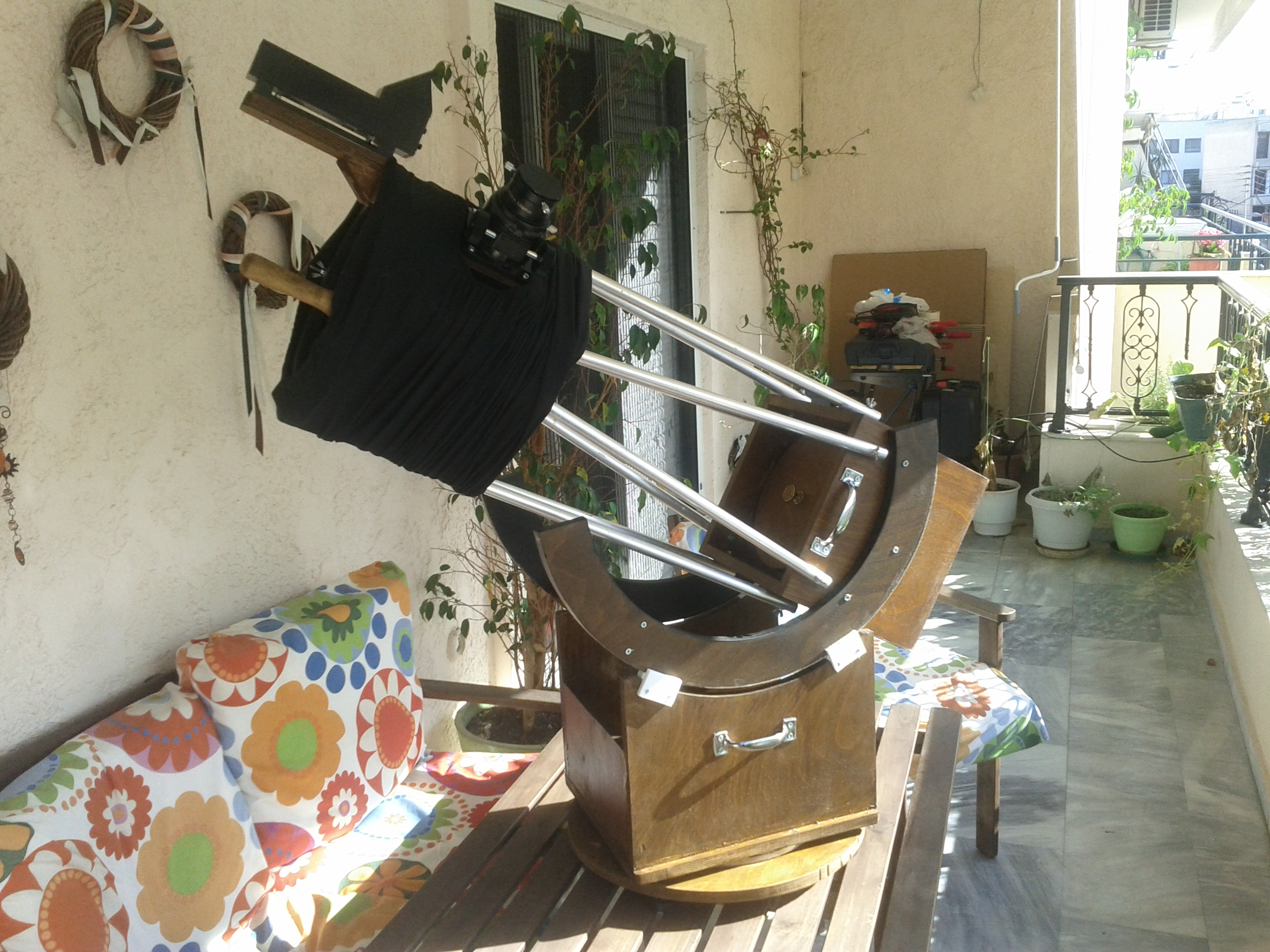

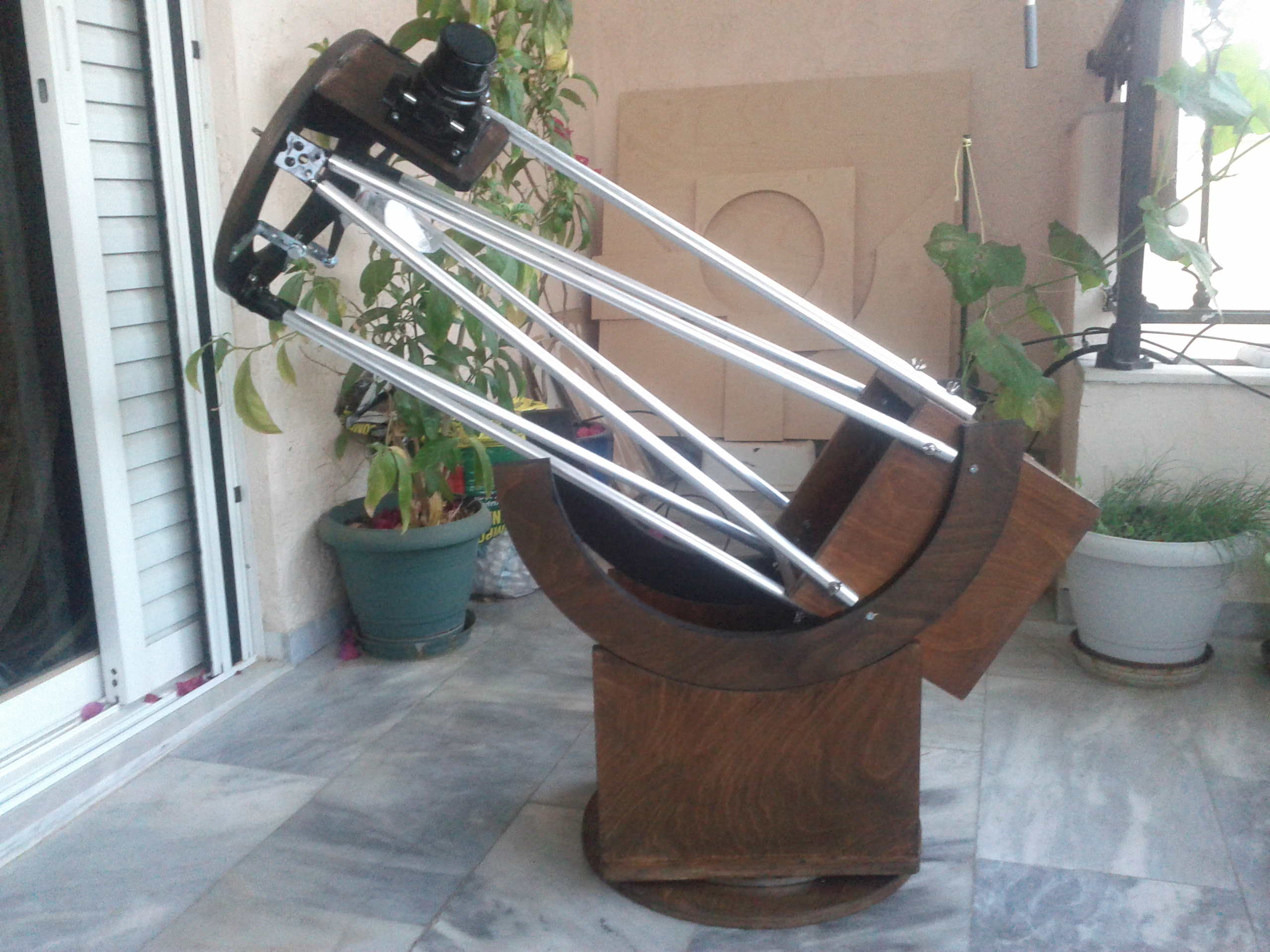

Τελευταίες φωτογραφίες ... Τέλος Το ύψος σε κλίμακα Ολοκληρωμένο Ολοκληρωμένο Ολοκληρωμένο

Φωτογραφίες συνέχεια... Η φορμάικα με τερματικές βίδες στοπ Μοχλός κίνησης Μπροστινό μέρος Εφαρμογή ερευνητή μοχλού κίνησης και φωτοχιτωνίου Πρώτες δοκιμές της κίνησης Κόλλημα της φορμάικας με βενζινόκολα (Ευχαριστώ Δημήτρη για την συμβουλή) Άψογη εφαρμογή!

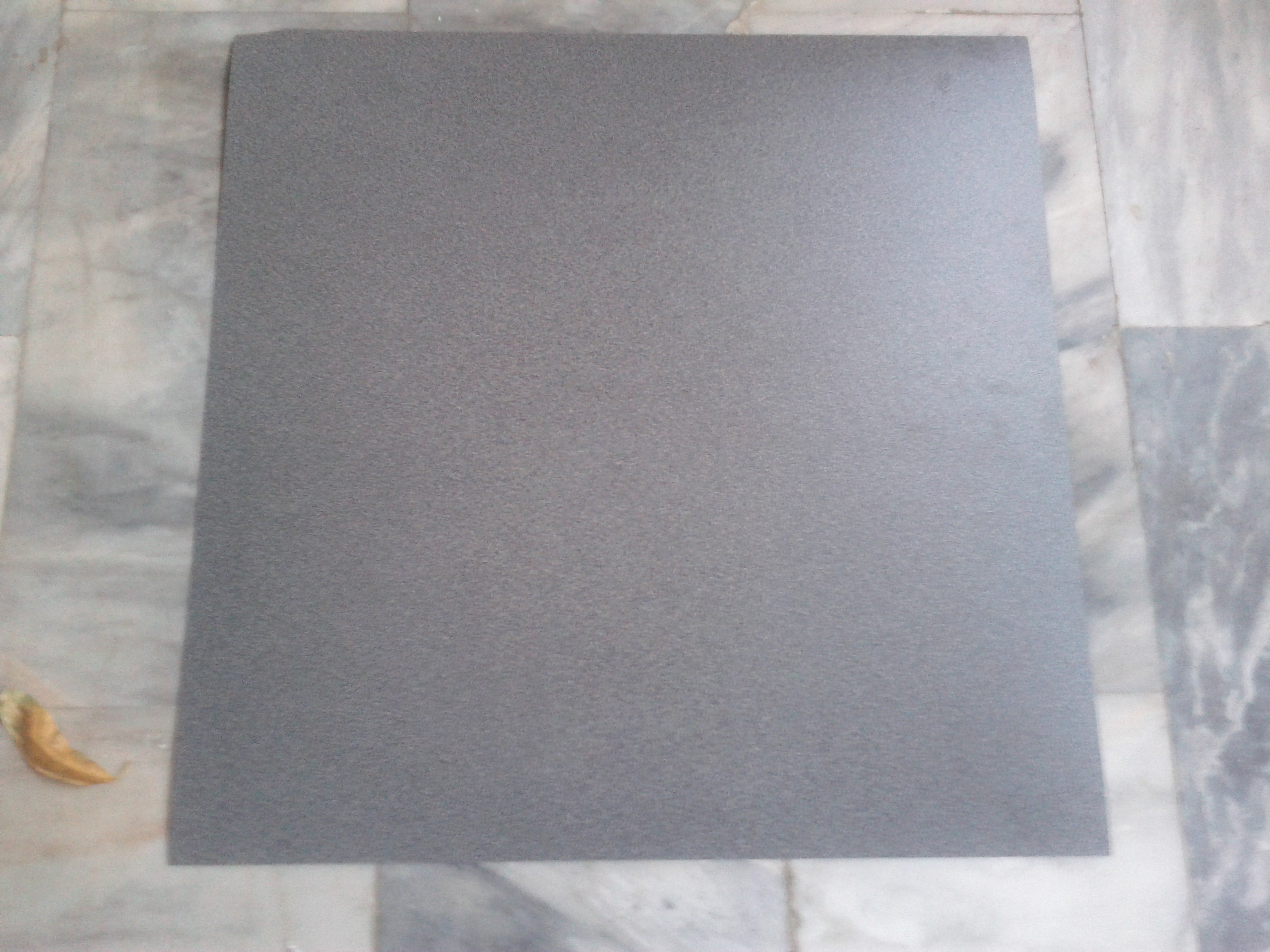

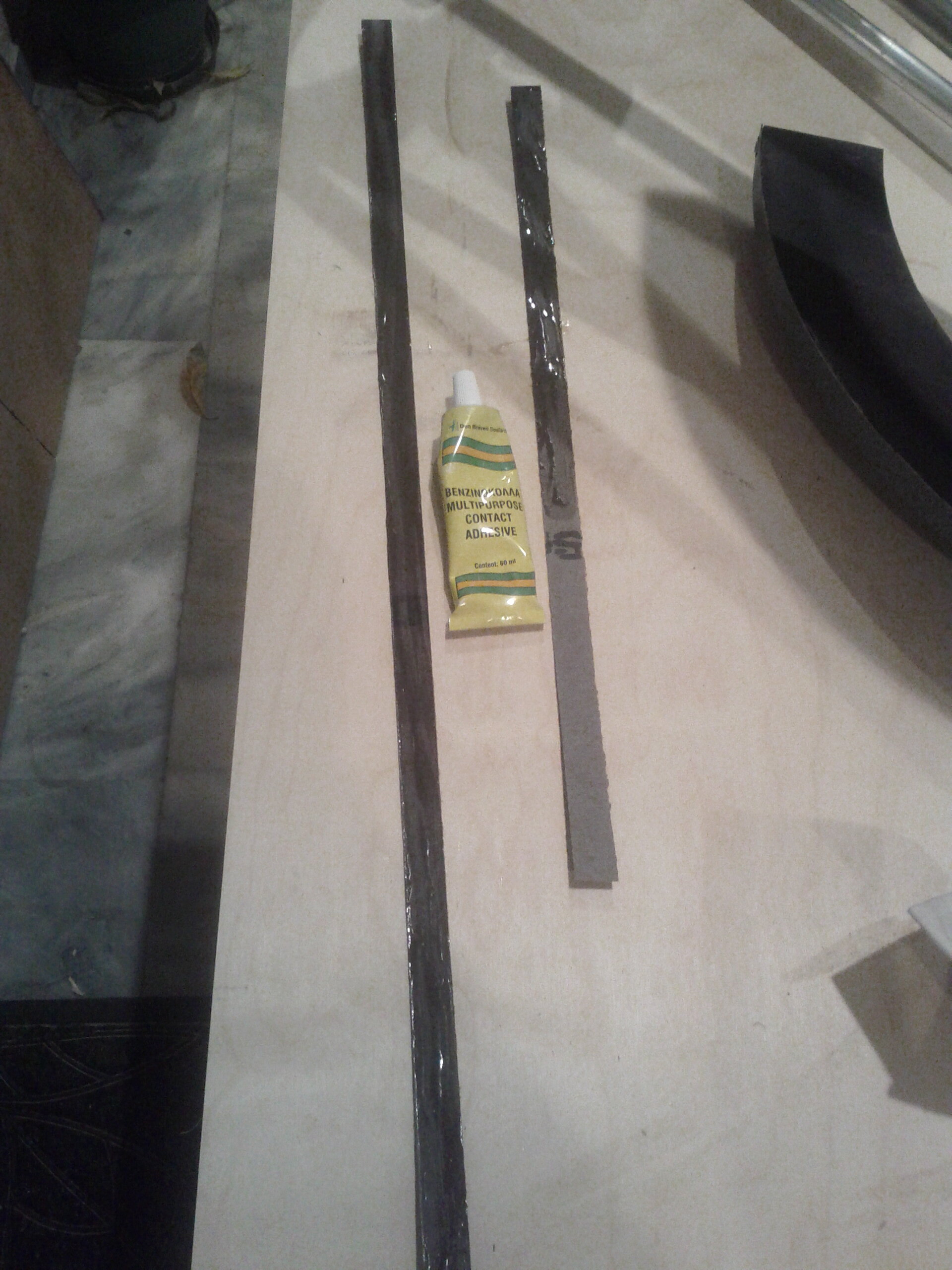

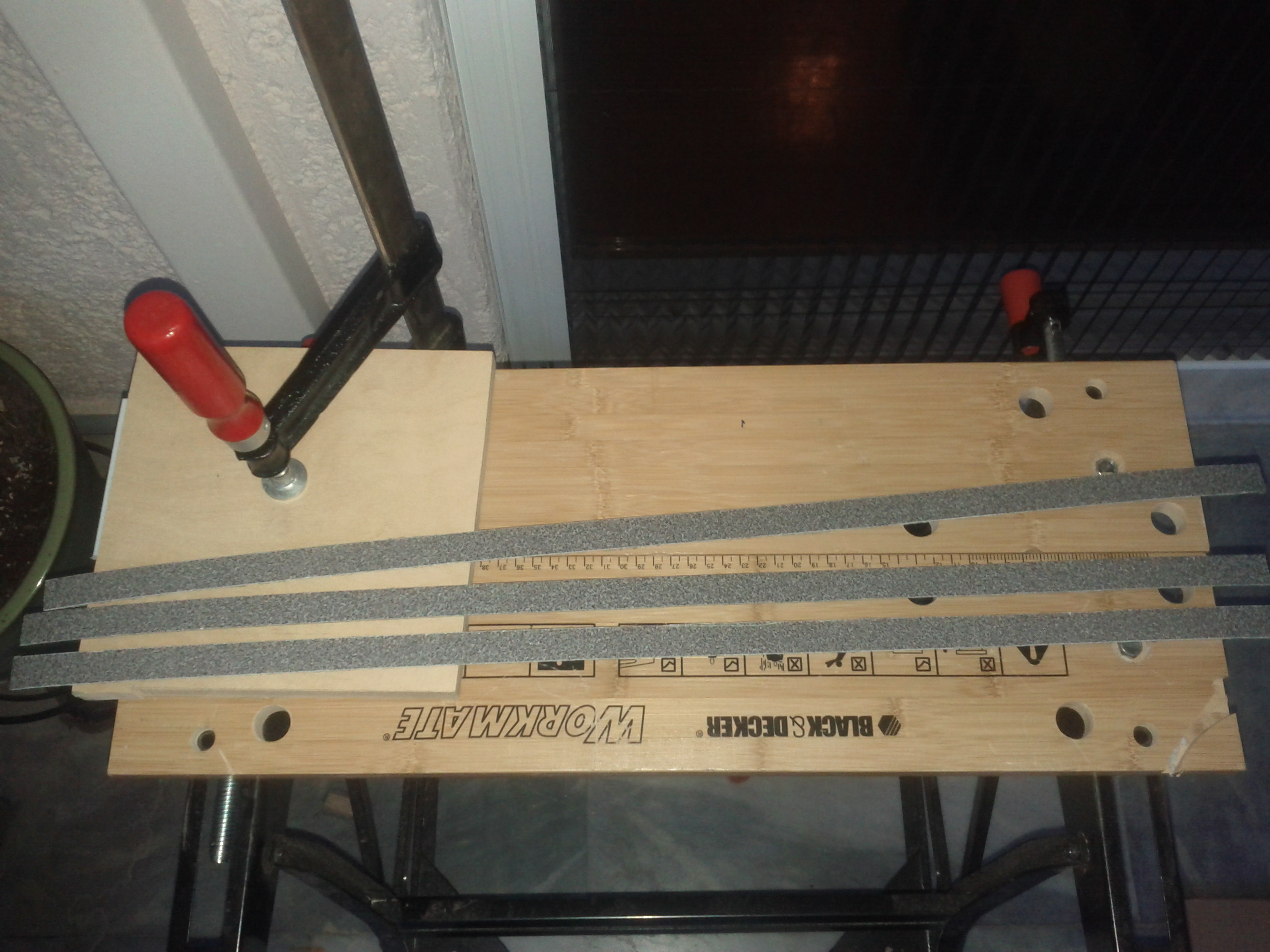

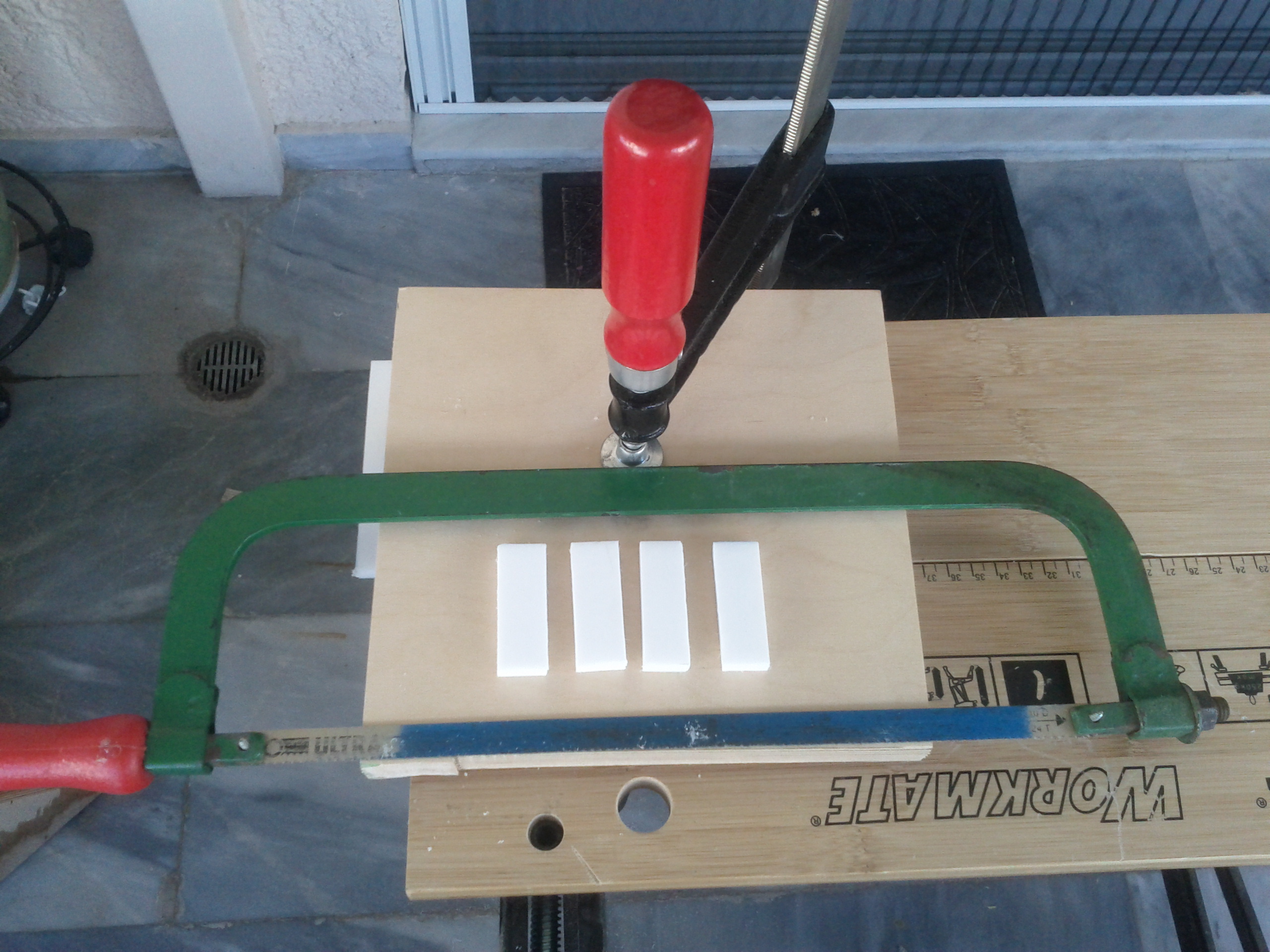

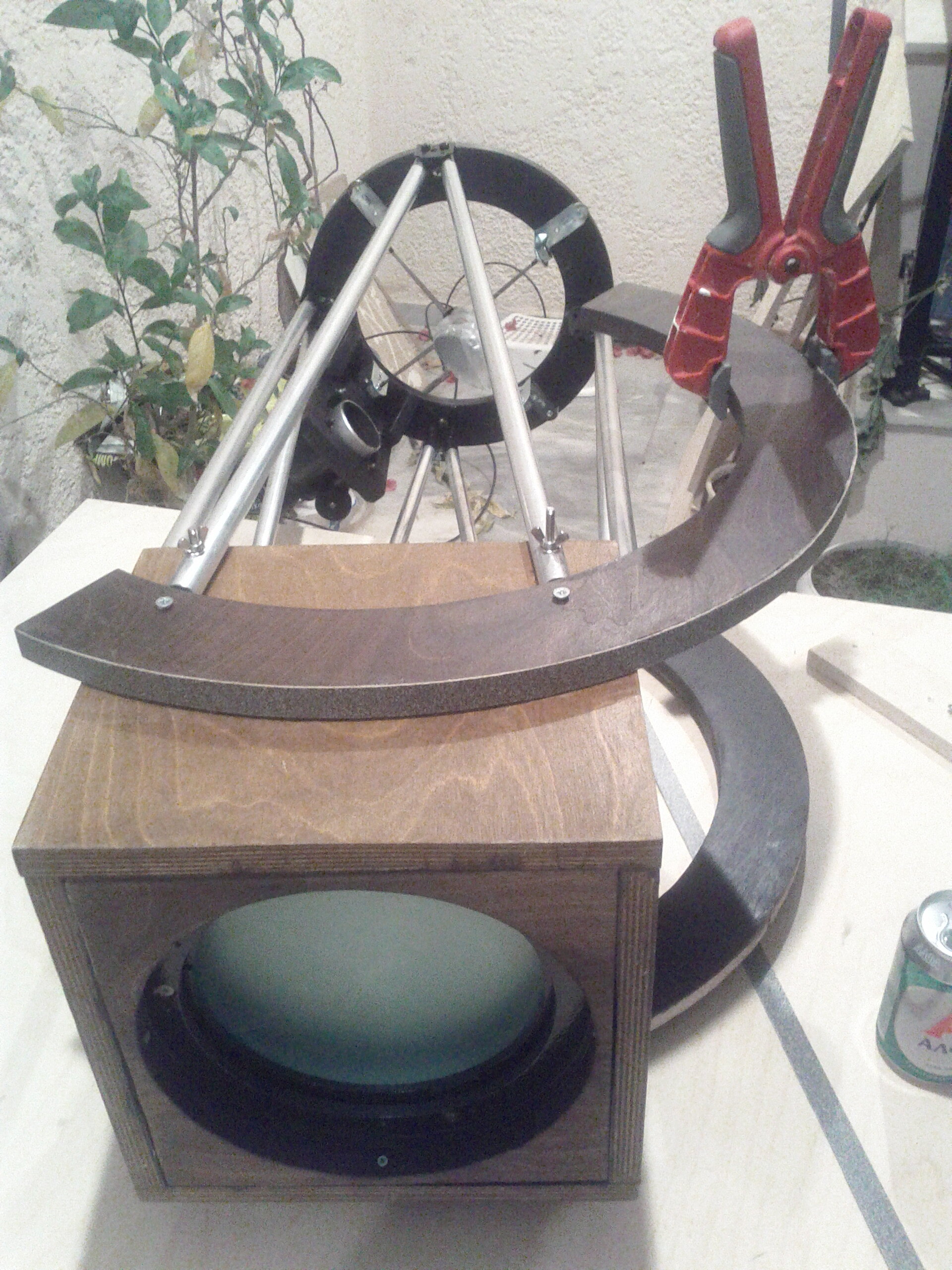

Φωτογραφίες συνέχεια... Κόλλημα της φορμάικας στις καμπύλες Κόψιμο λωρίδων για της καμπύλες Ebony Star - Wilsonart φορμάικα Τοποθέτηση τεφλόν Κόψιμο τεφλόν Καπάκι προστασίας πρωτεύοντος

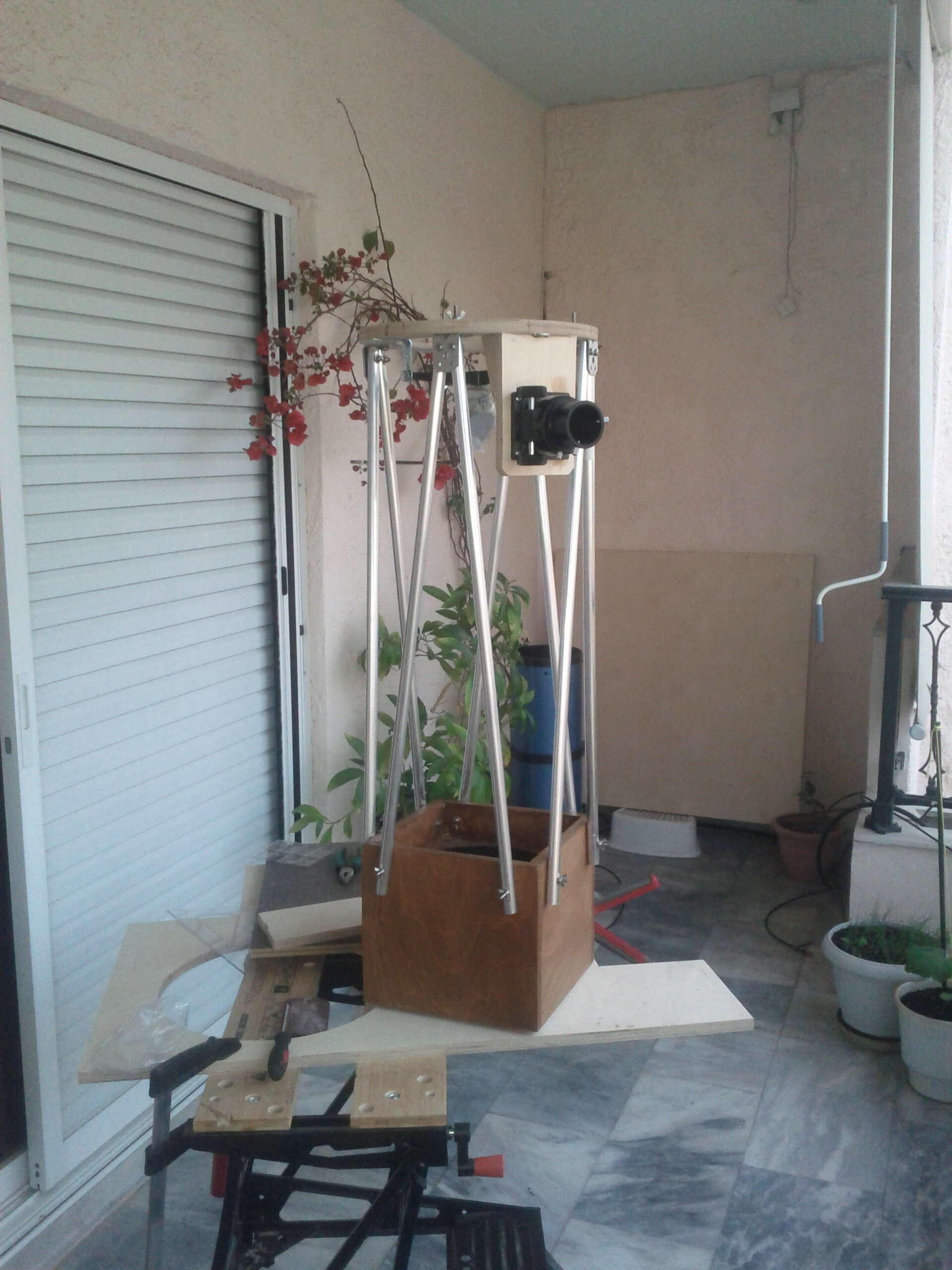

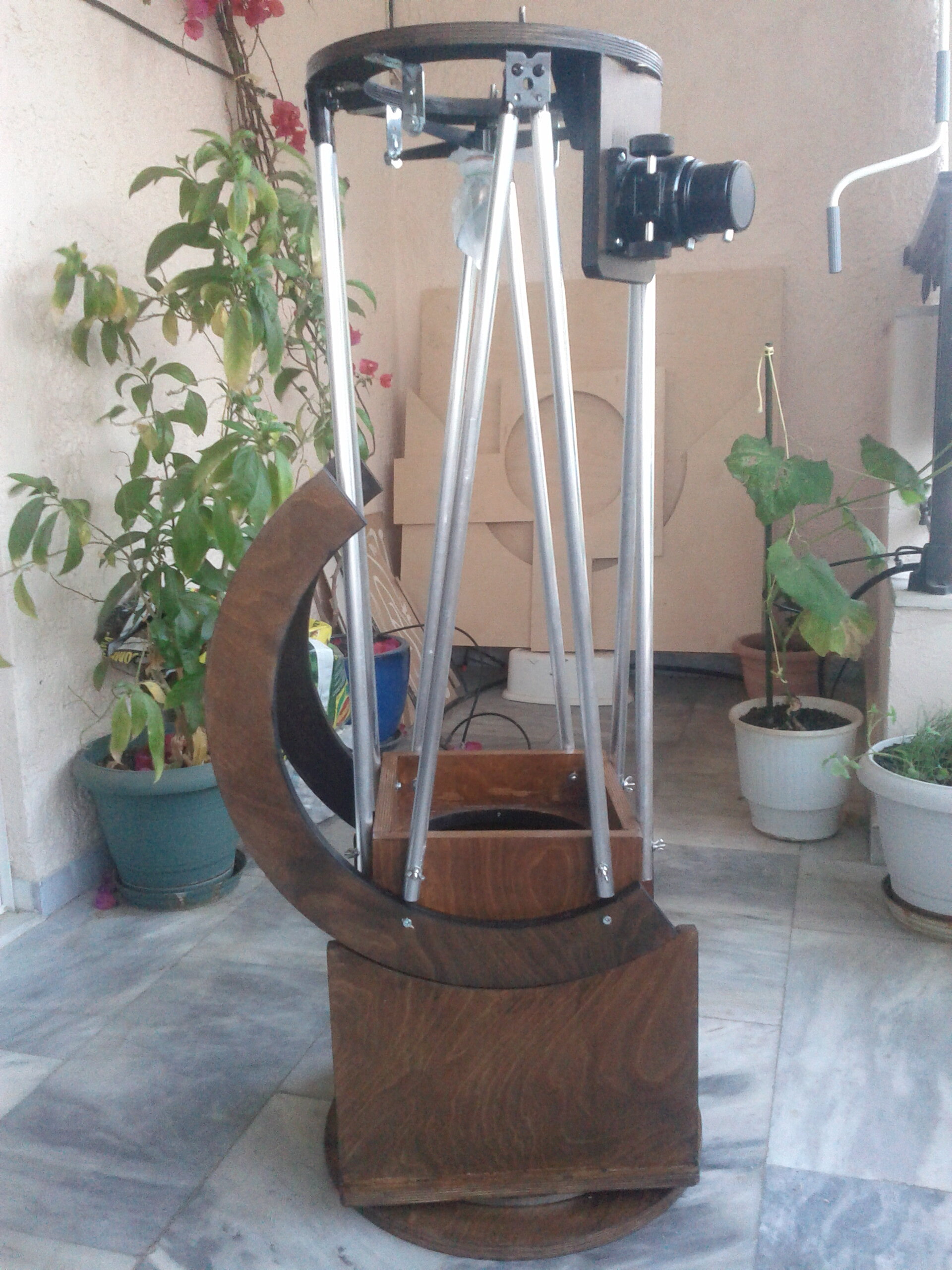

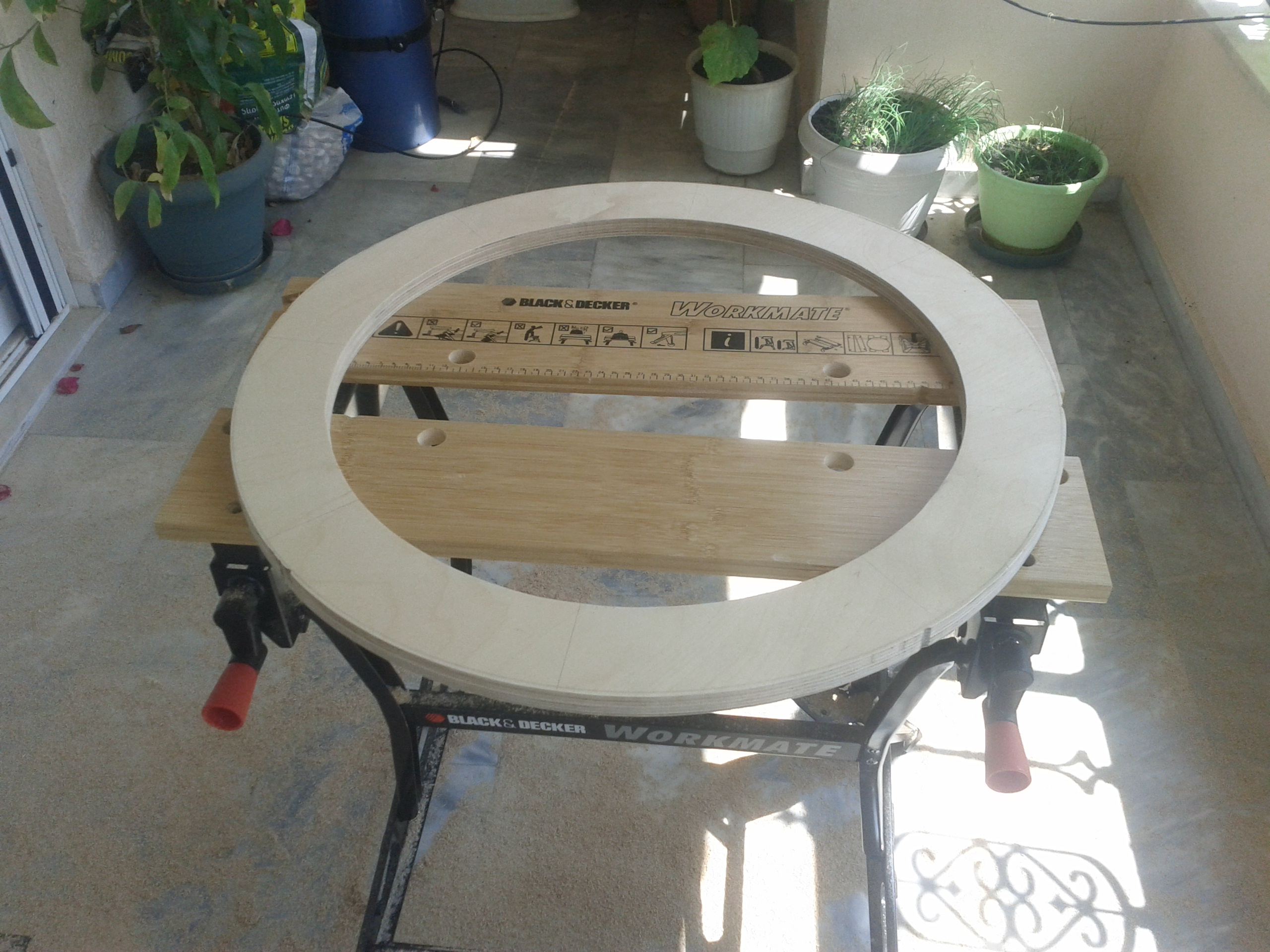

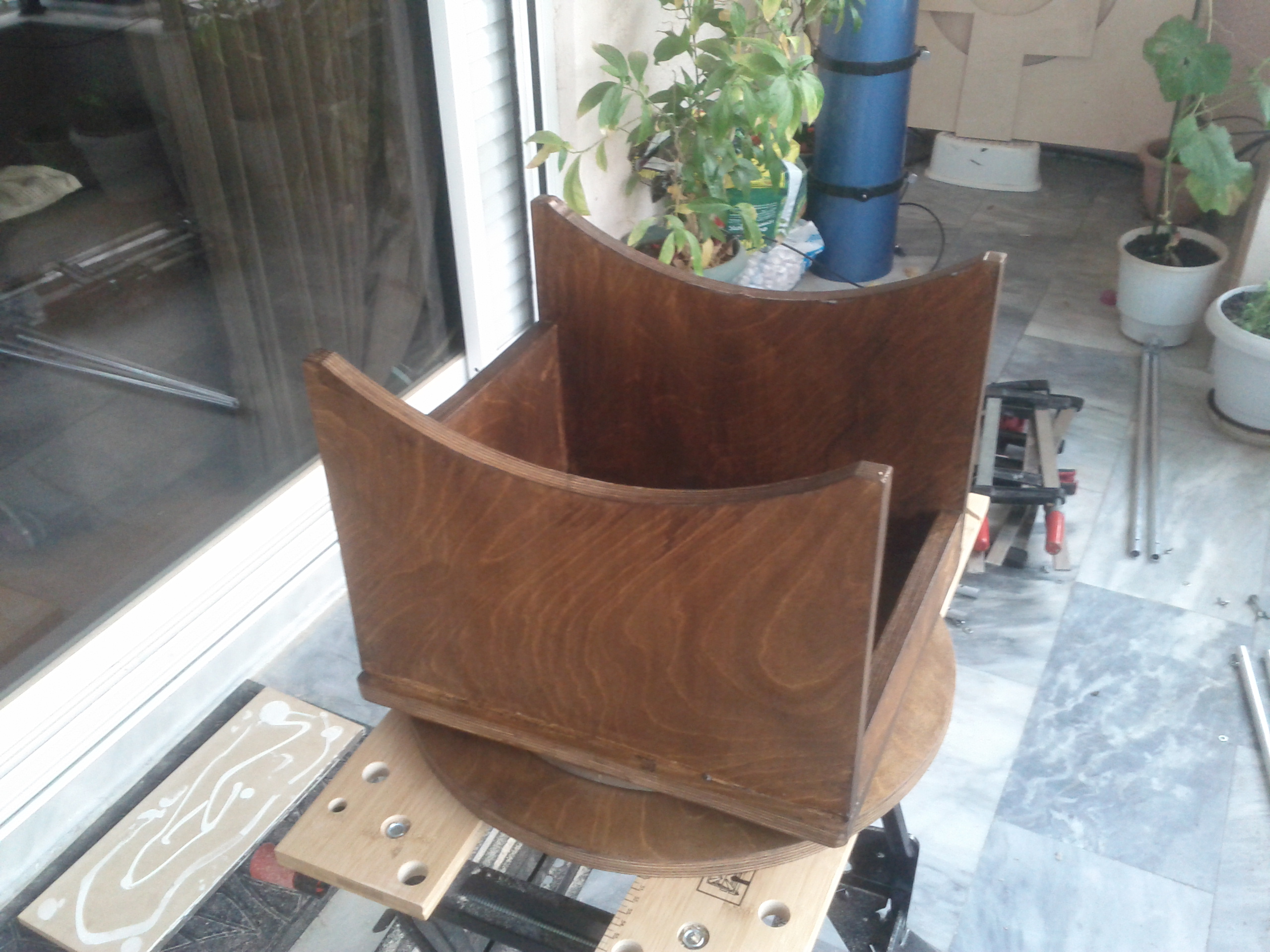

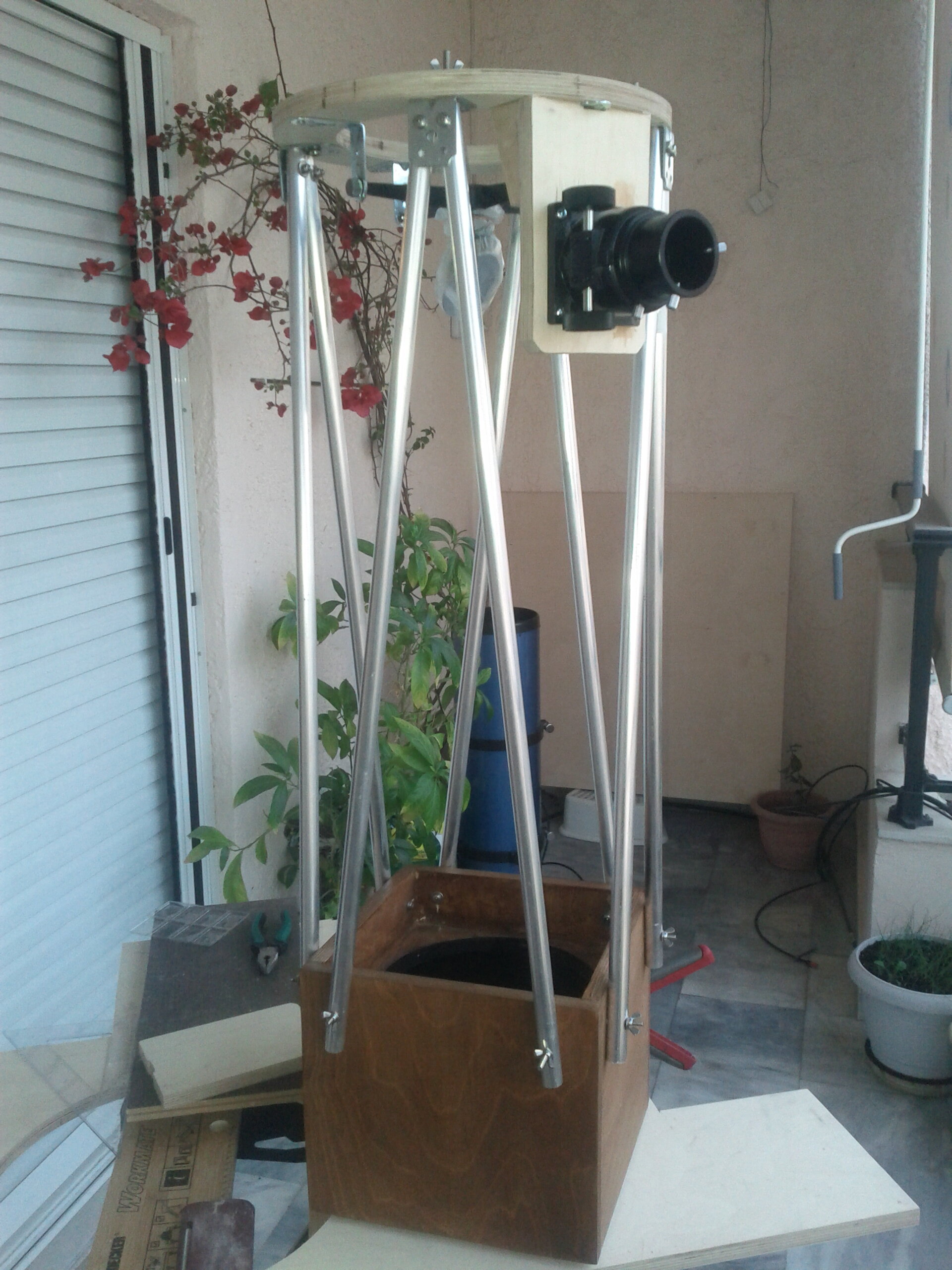

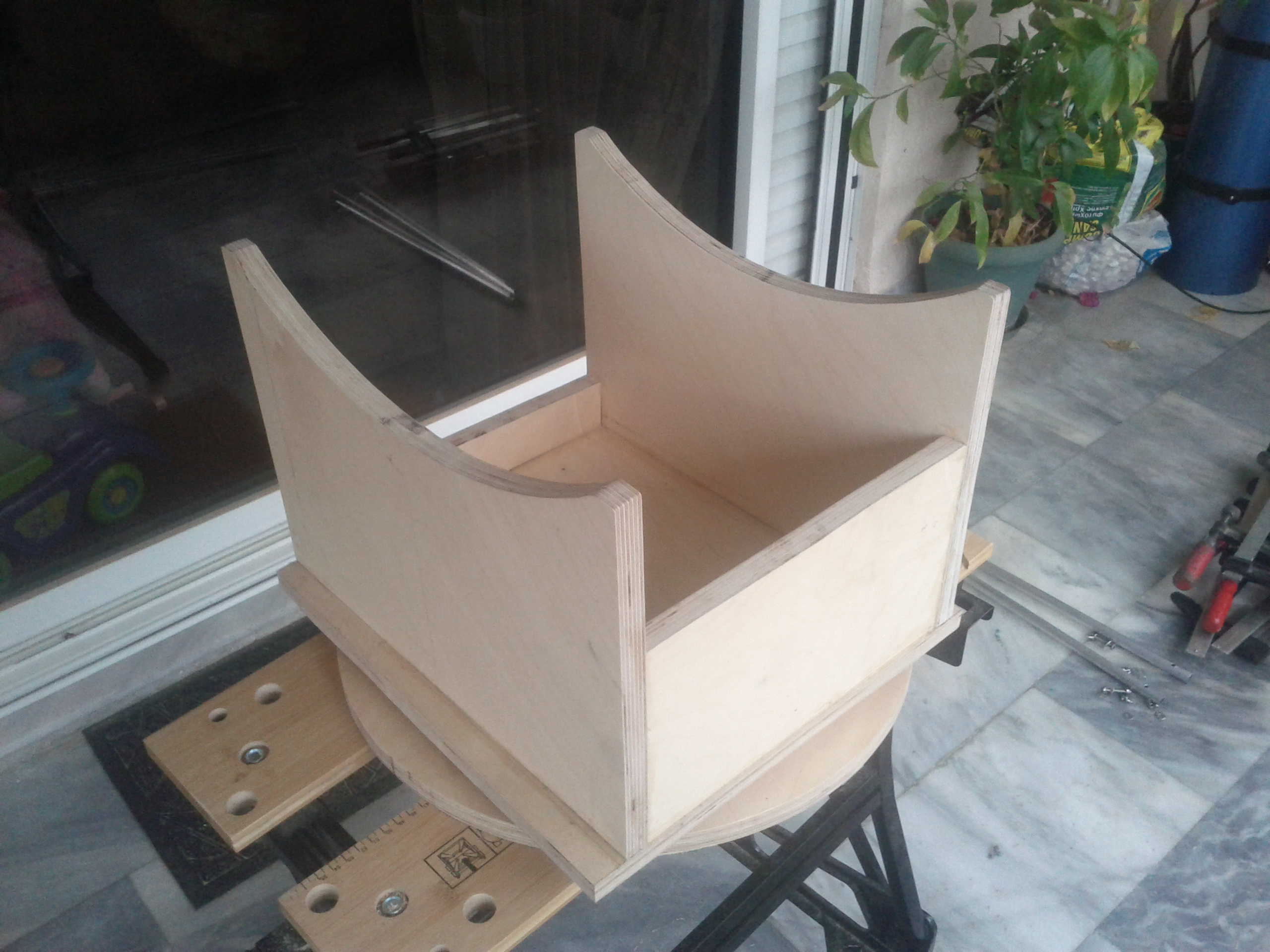

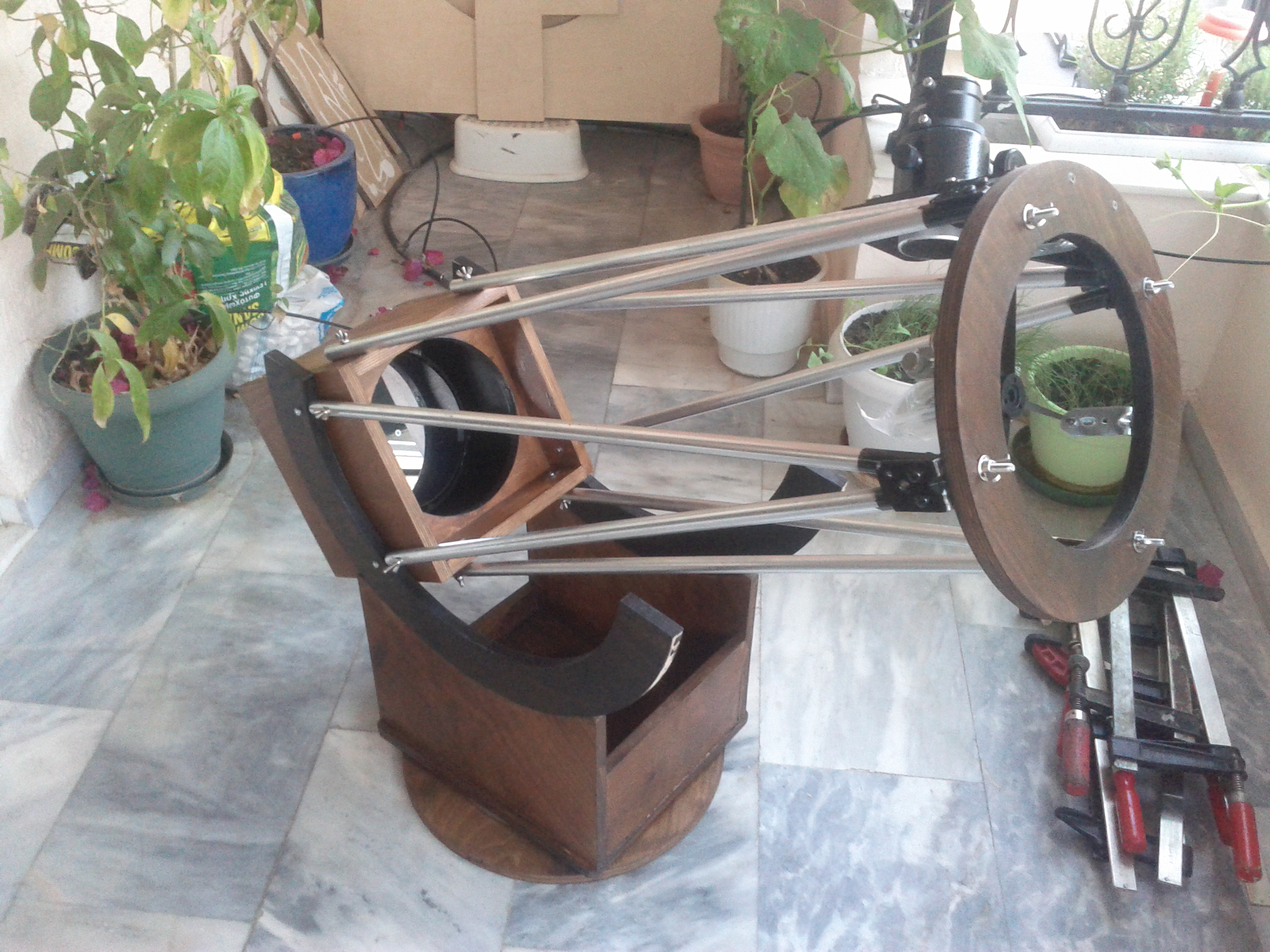

Φωτογραφίες συνέχεια... Πρώτη συναρμολόγηση του τηλεσκοπίου Πρώτη συναρμολόγηση του τηλεσκοπίου Πρώτη συναρμολόγηση του τηλεσκοπίου Η βάση με το lazy-suzan Πρόχειρα μονταρισμένη βάση

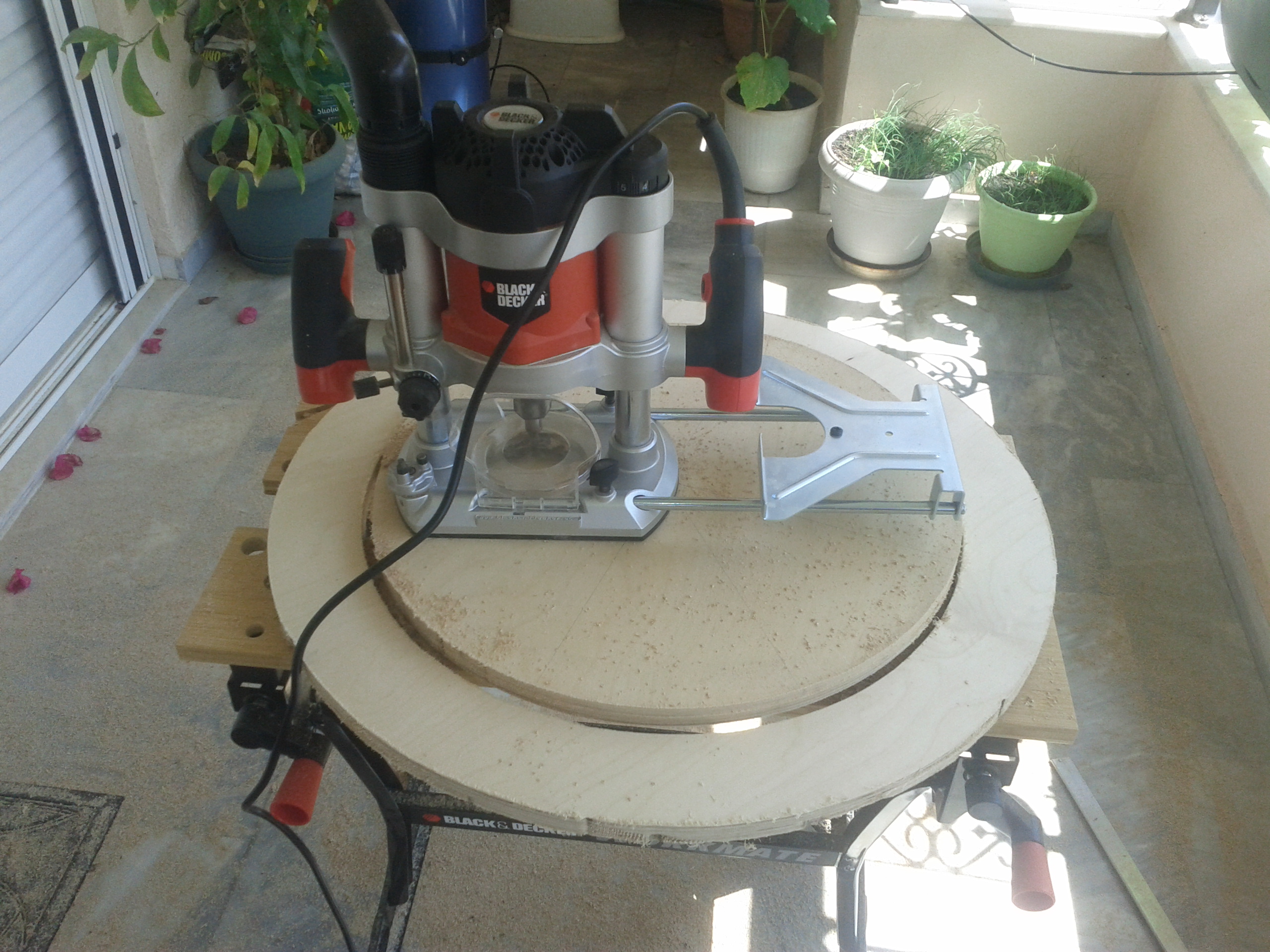

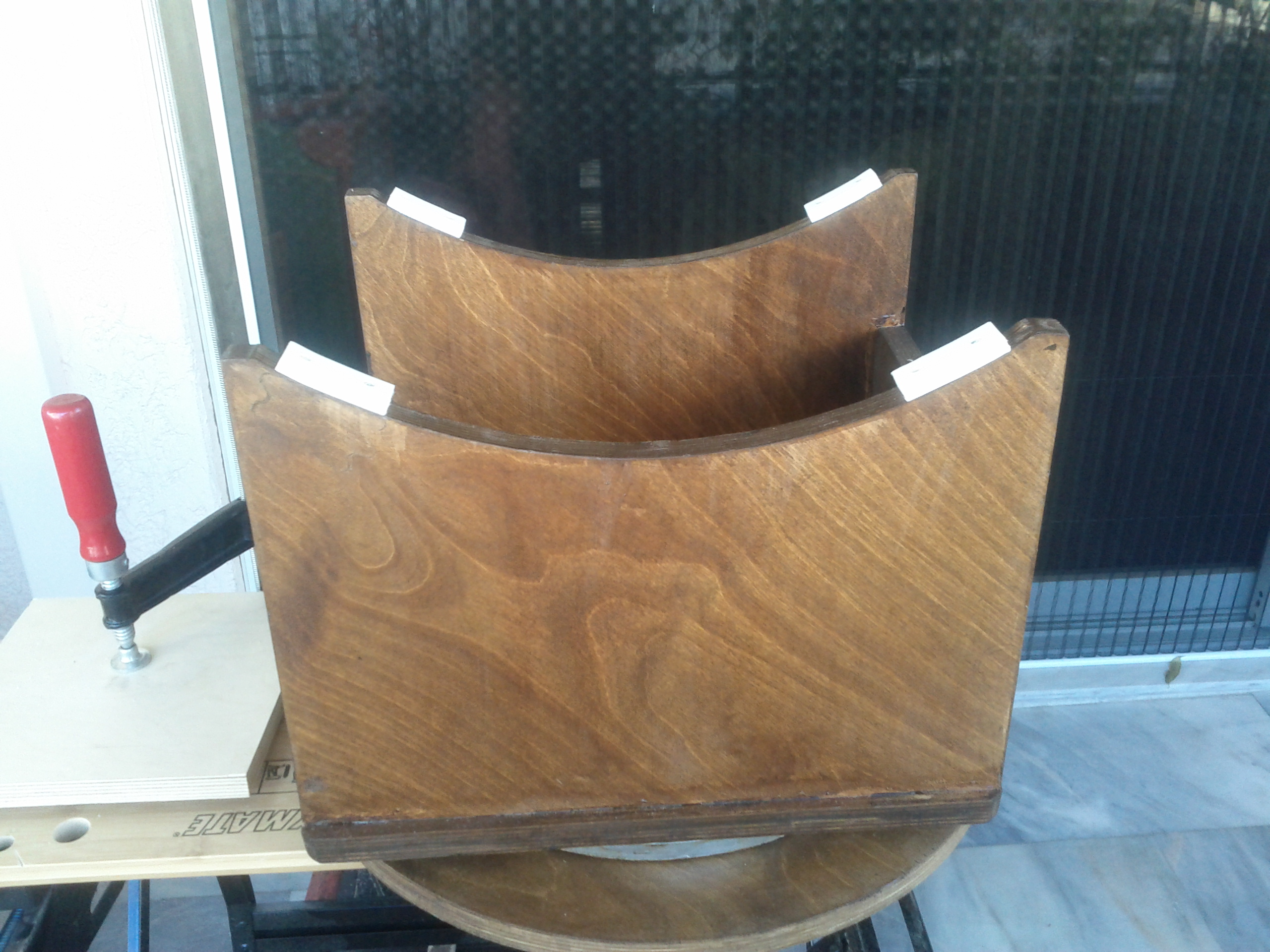

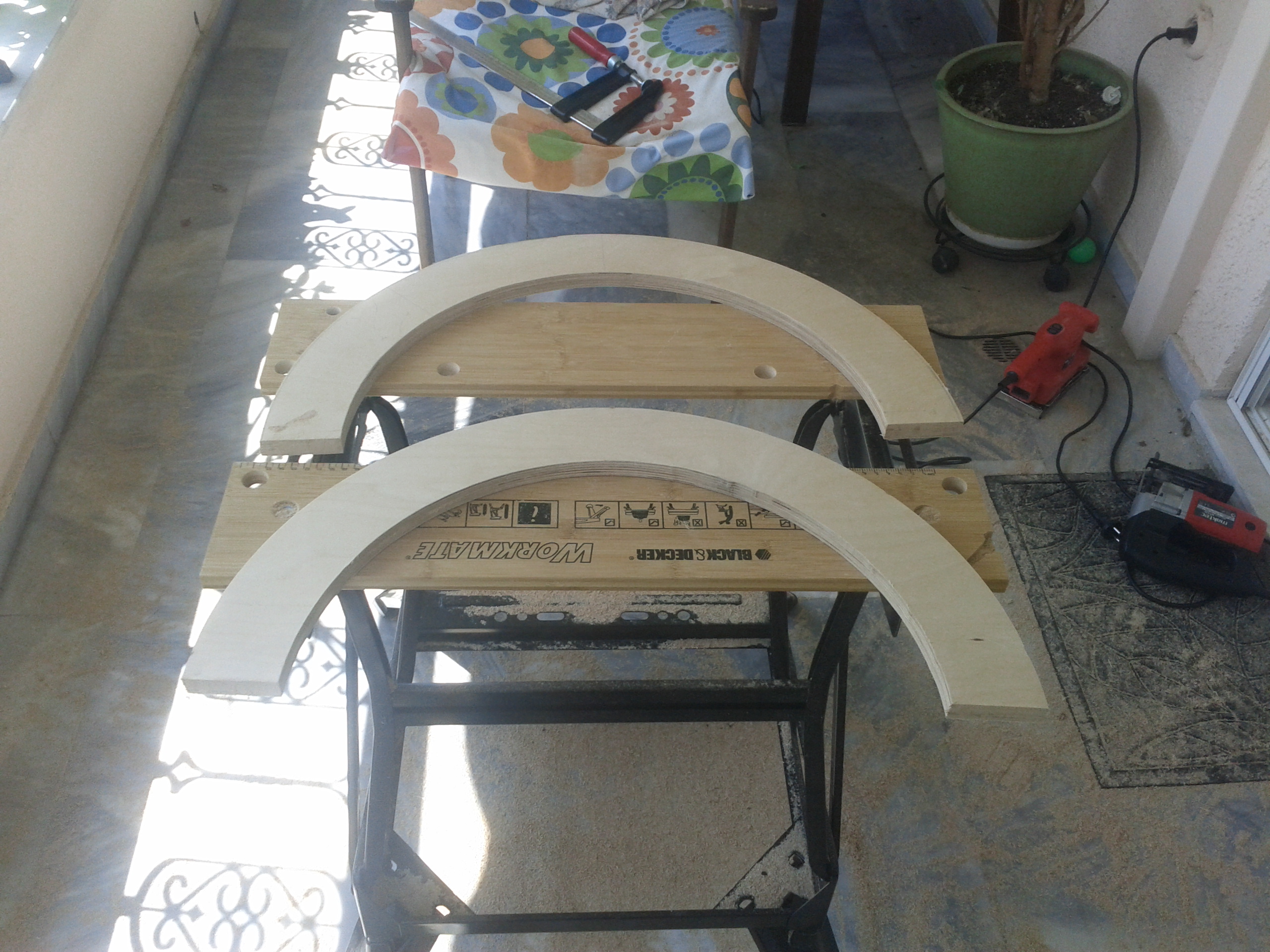

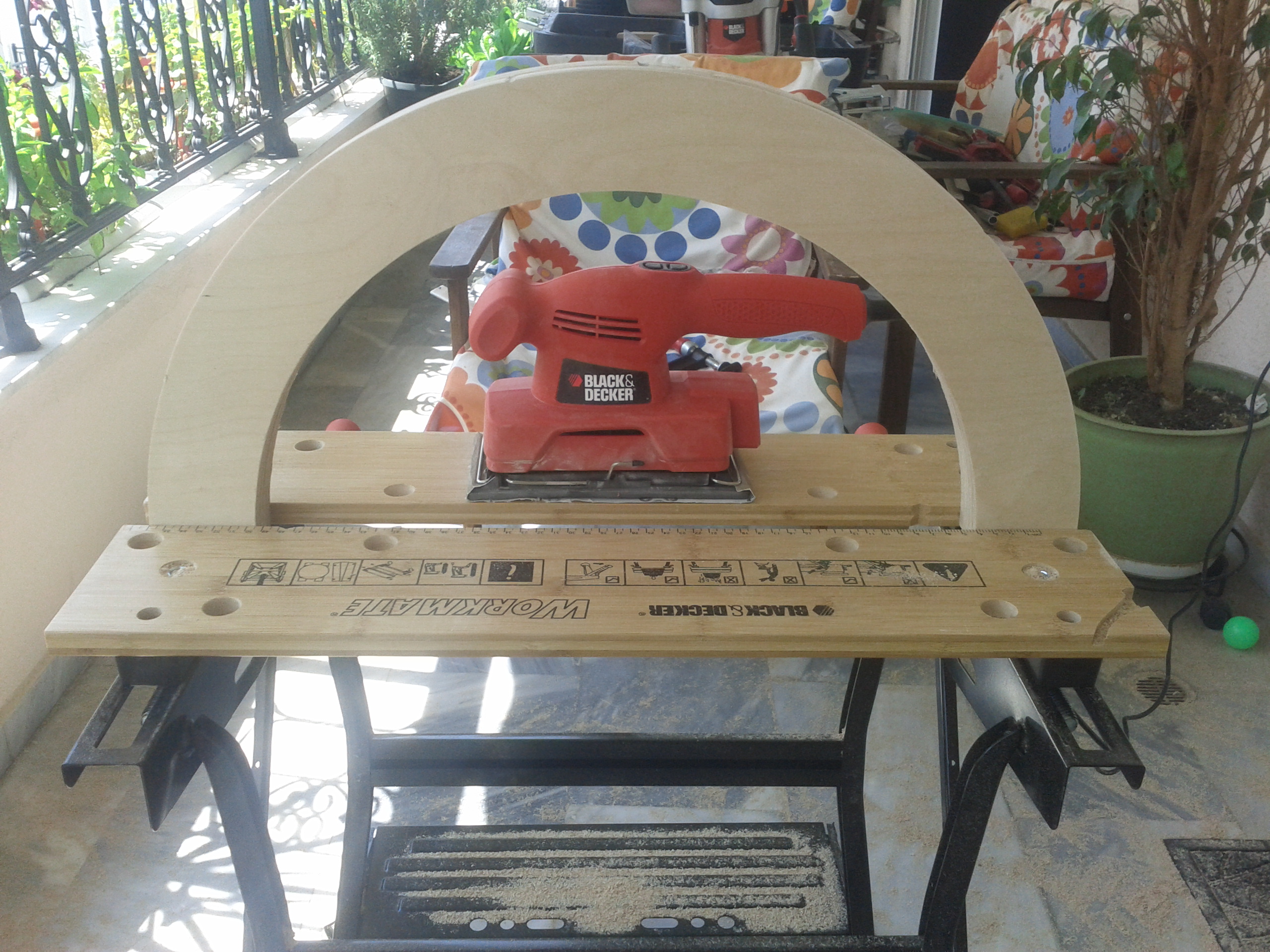

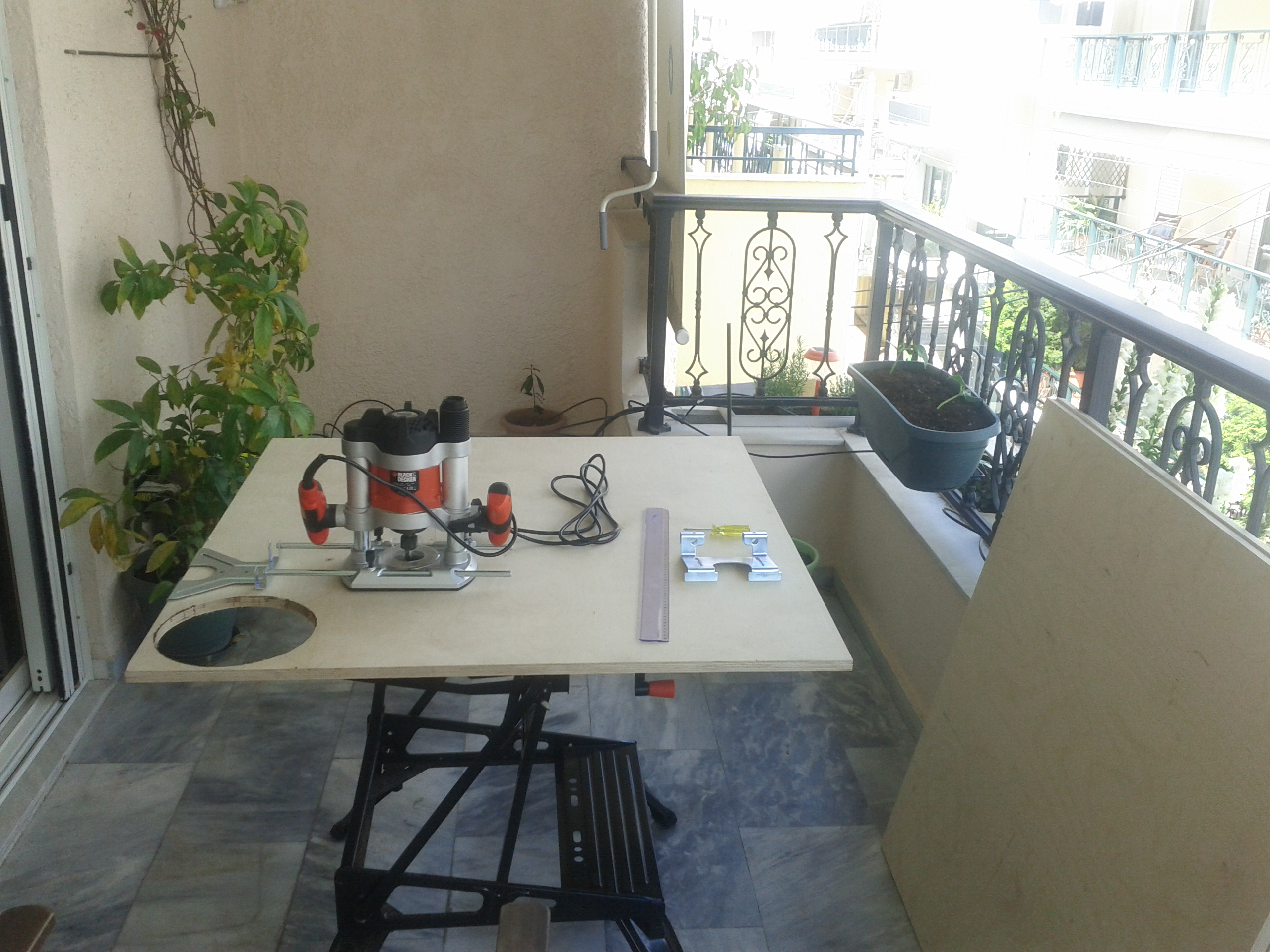

Φωτογραφίες συνέχεια... Τα πλαϊνά της βάσης Λείανση των καμπύλων Καμπύλες Καμπύλες Κόψιμο των καμπύλων Υπολογισμός και κόψιμο καμπύλων

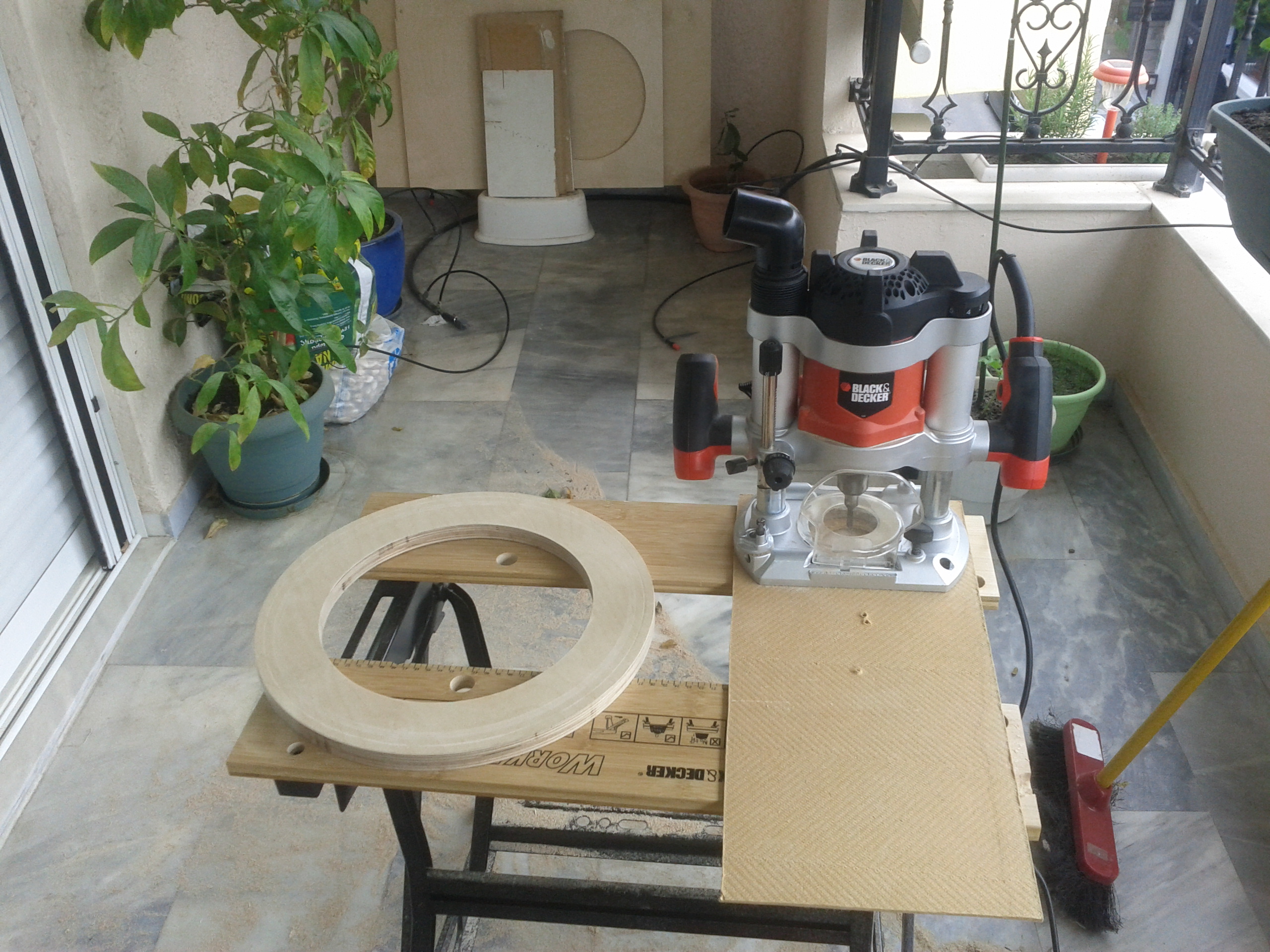

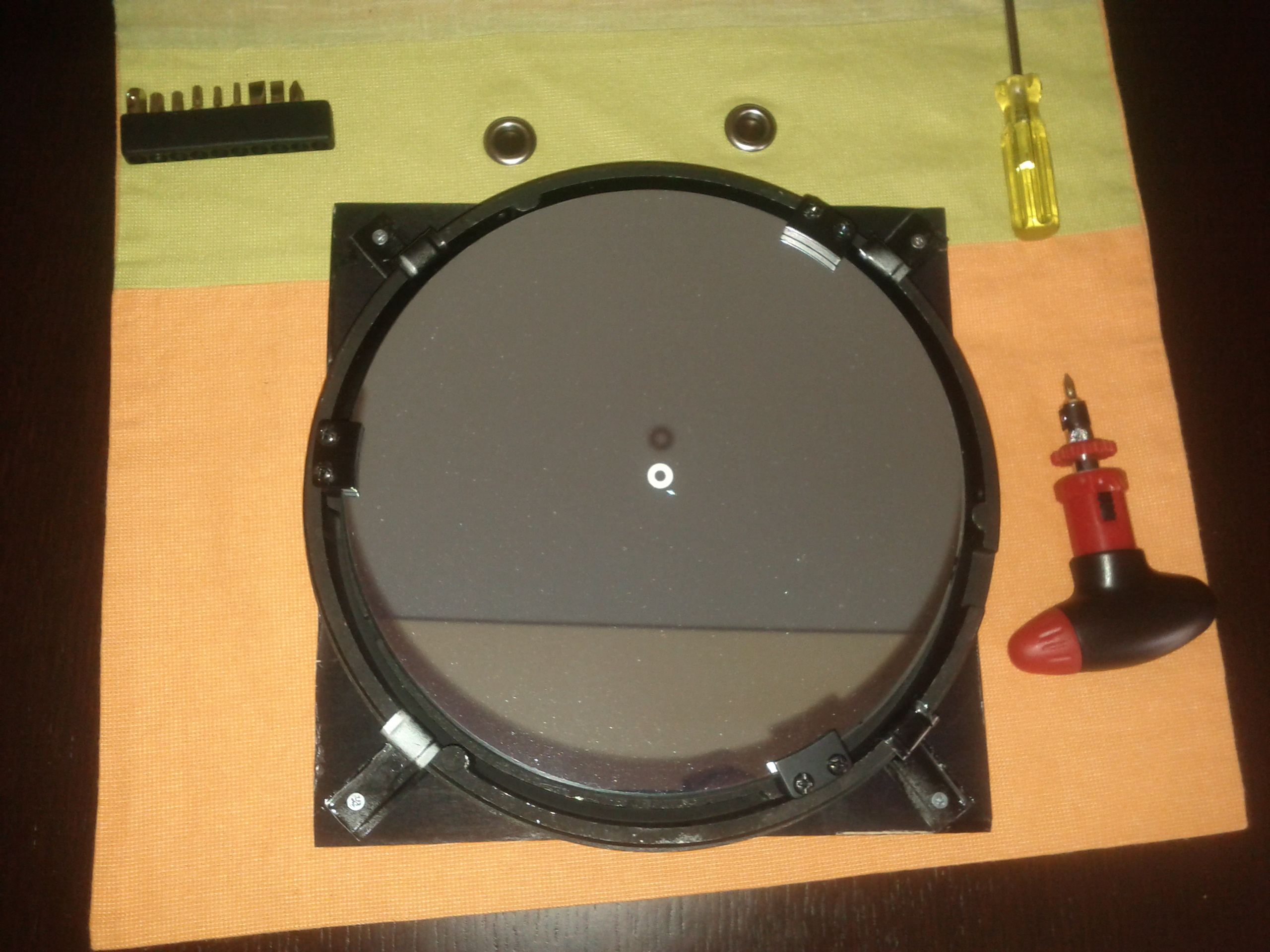

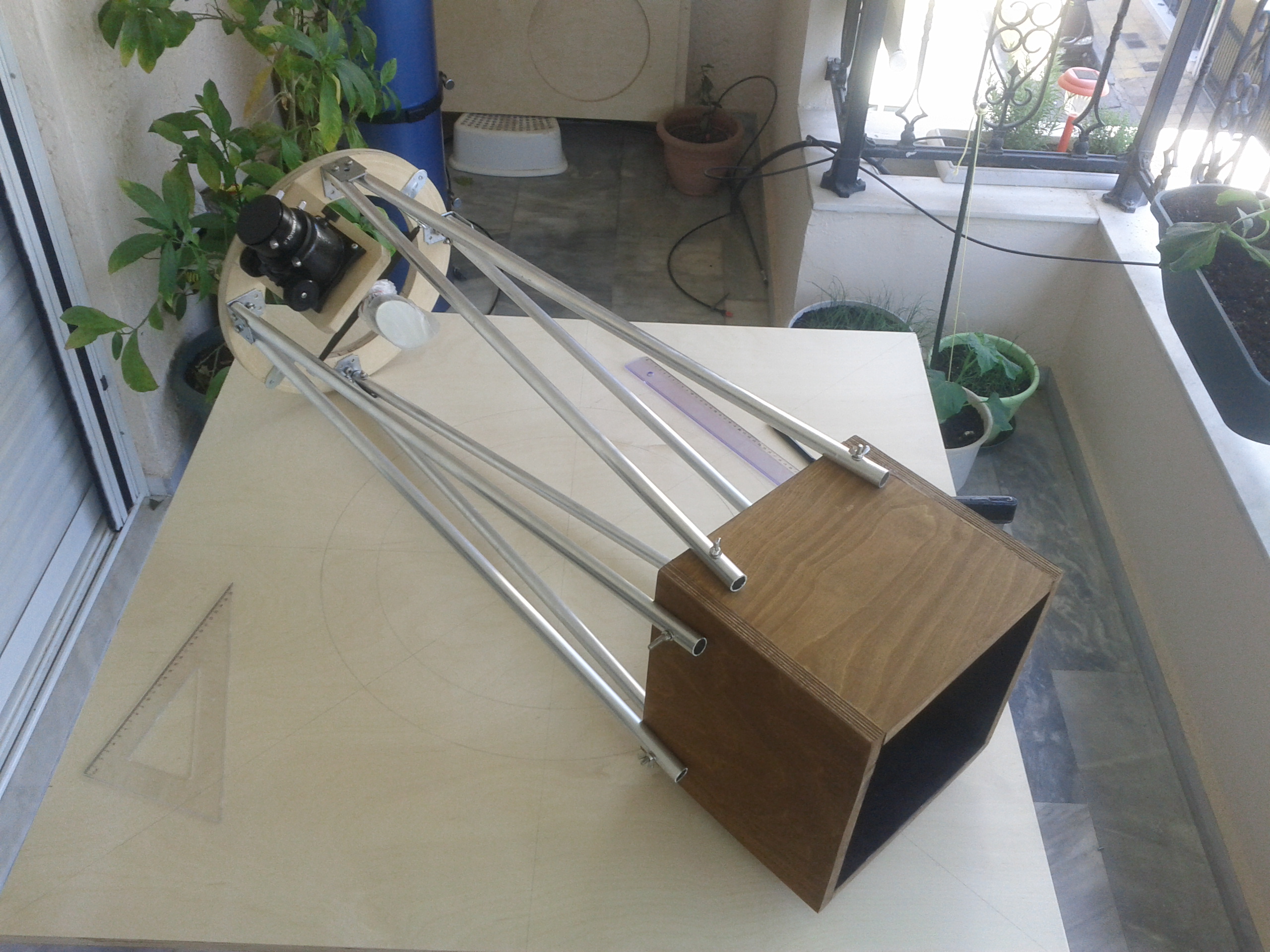

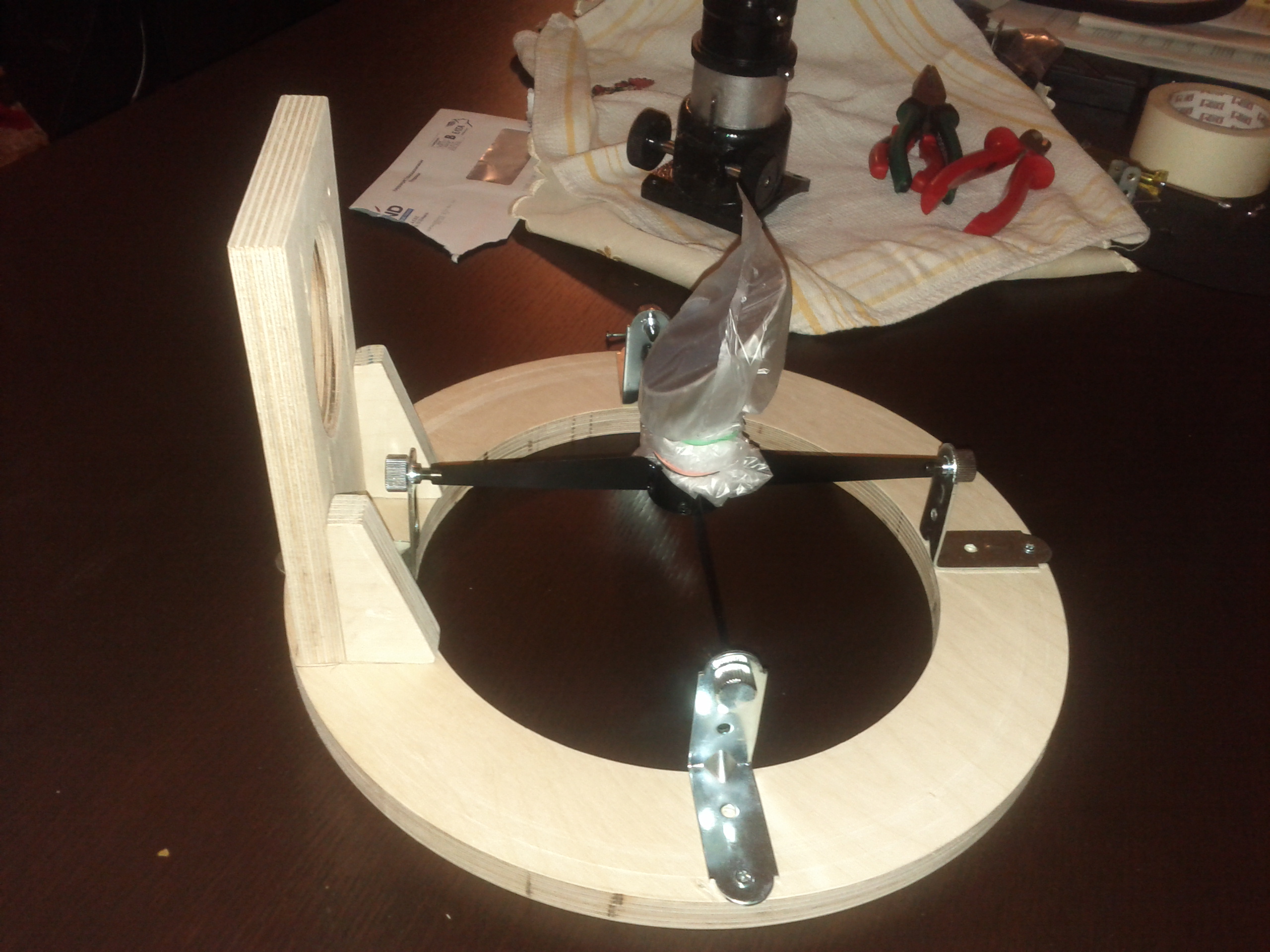

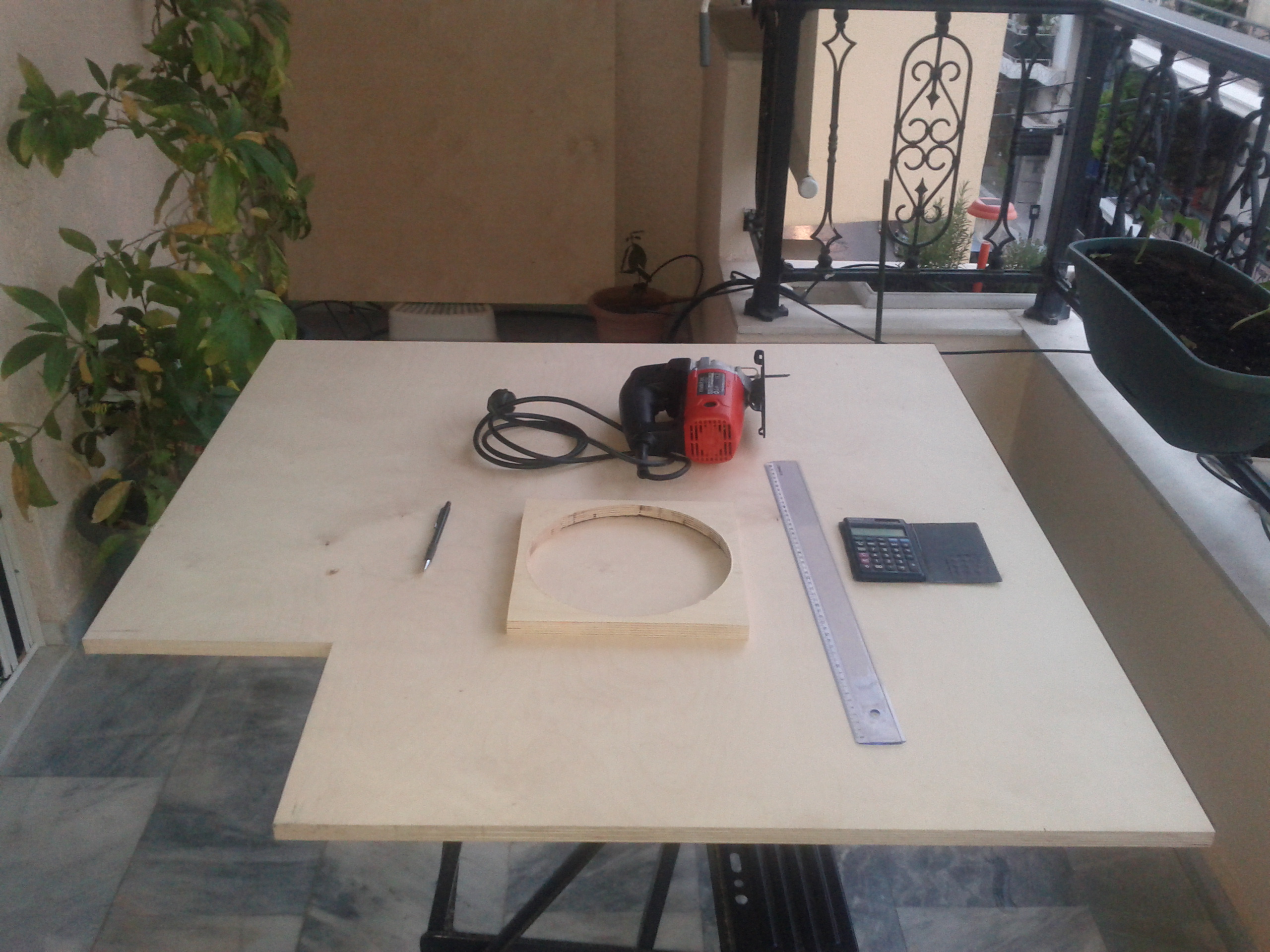

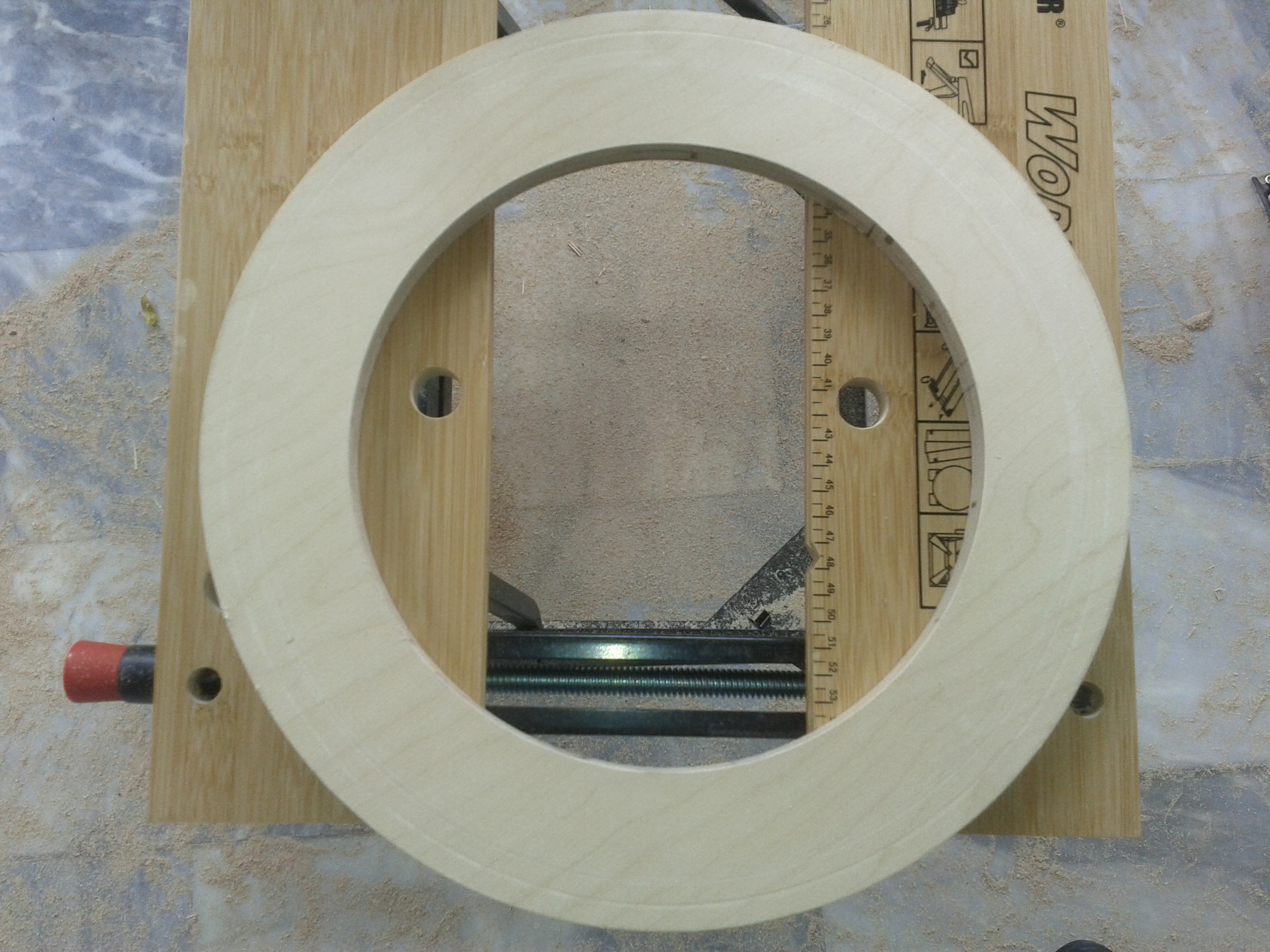

Φωτογραφίες συνέχεια... Η βάση του πρωτεύοντος με κλιπ αλουμινίου Το πάνω μέρος Ένα πρώτο μοντάρισμα του πάνω μέρους Κόλλημα της βάσης του εστιαστή Βάση του εστιαστή με υποστηρίγματα

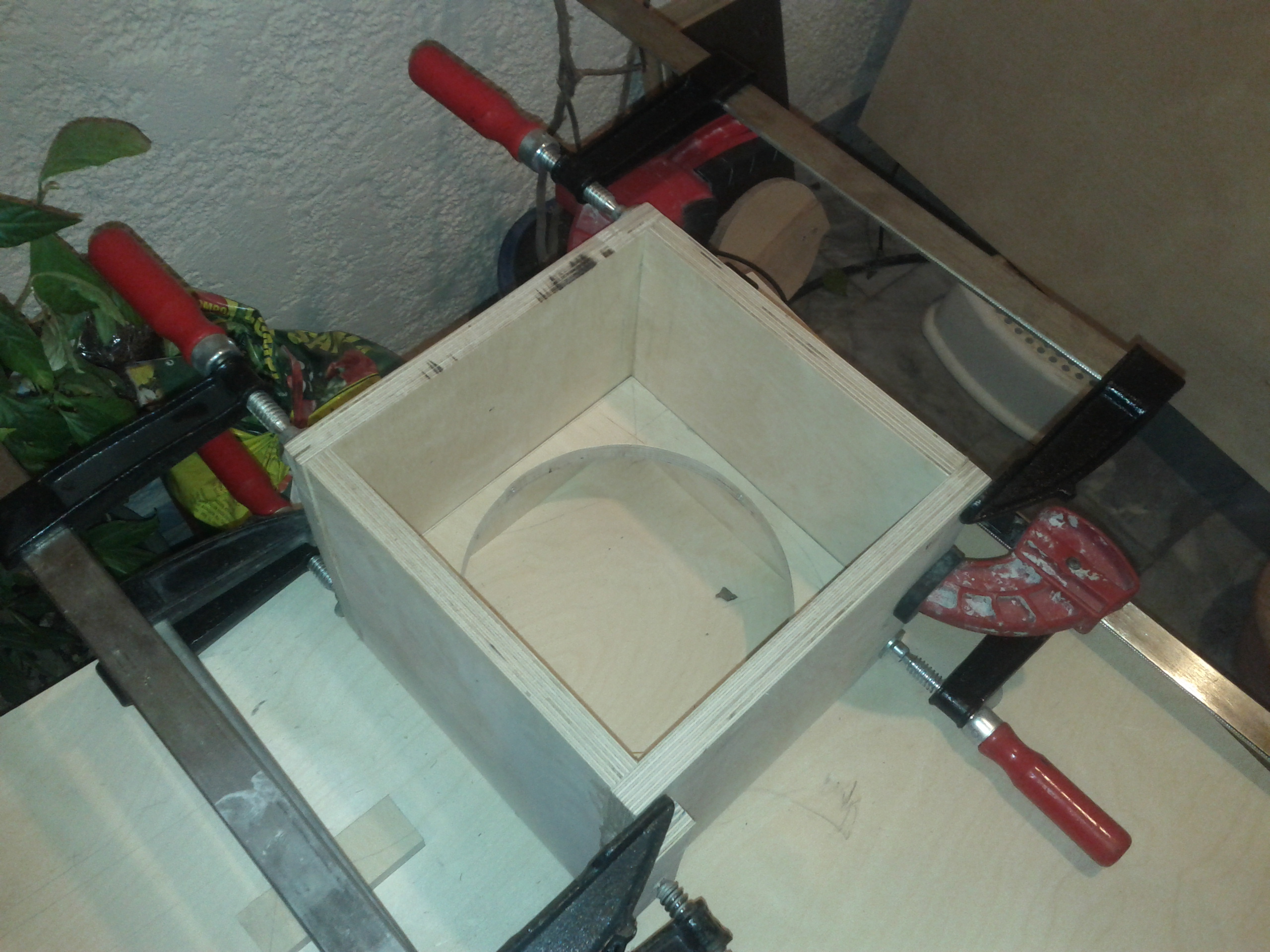

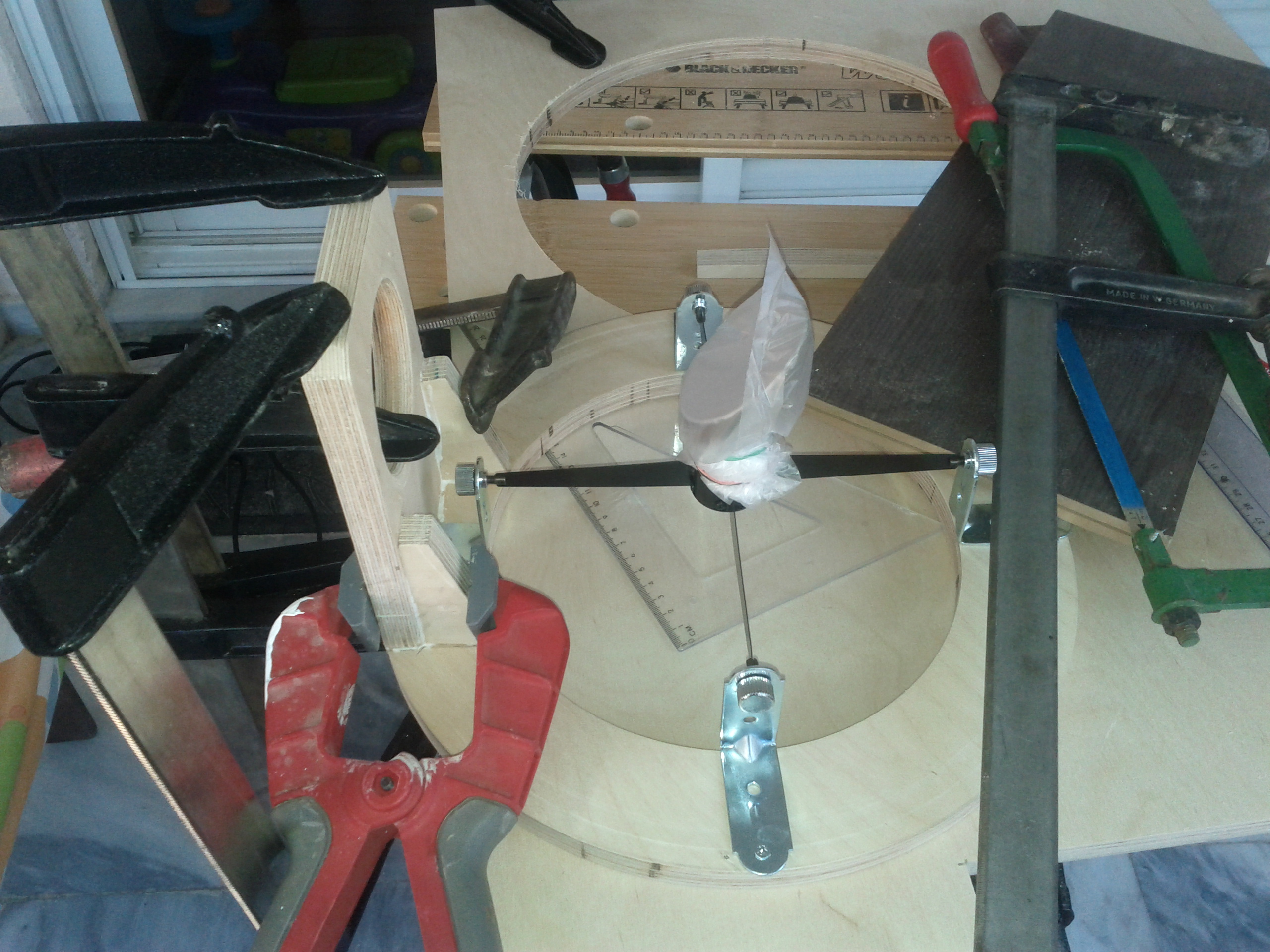

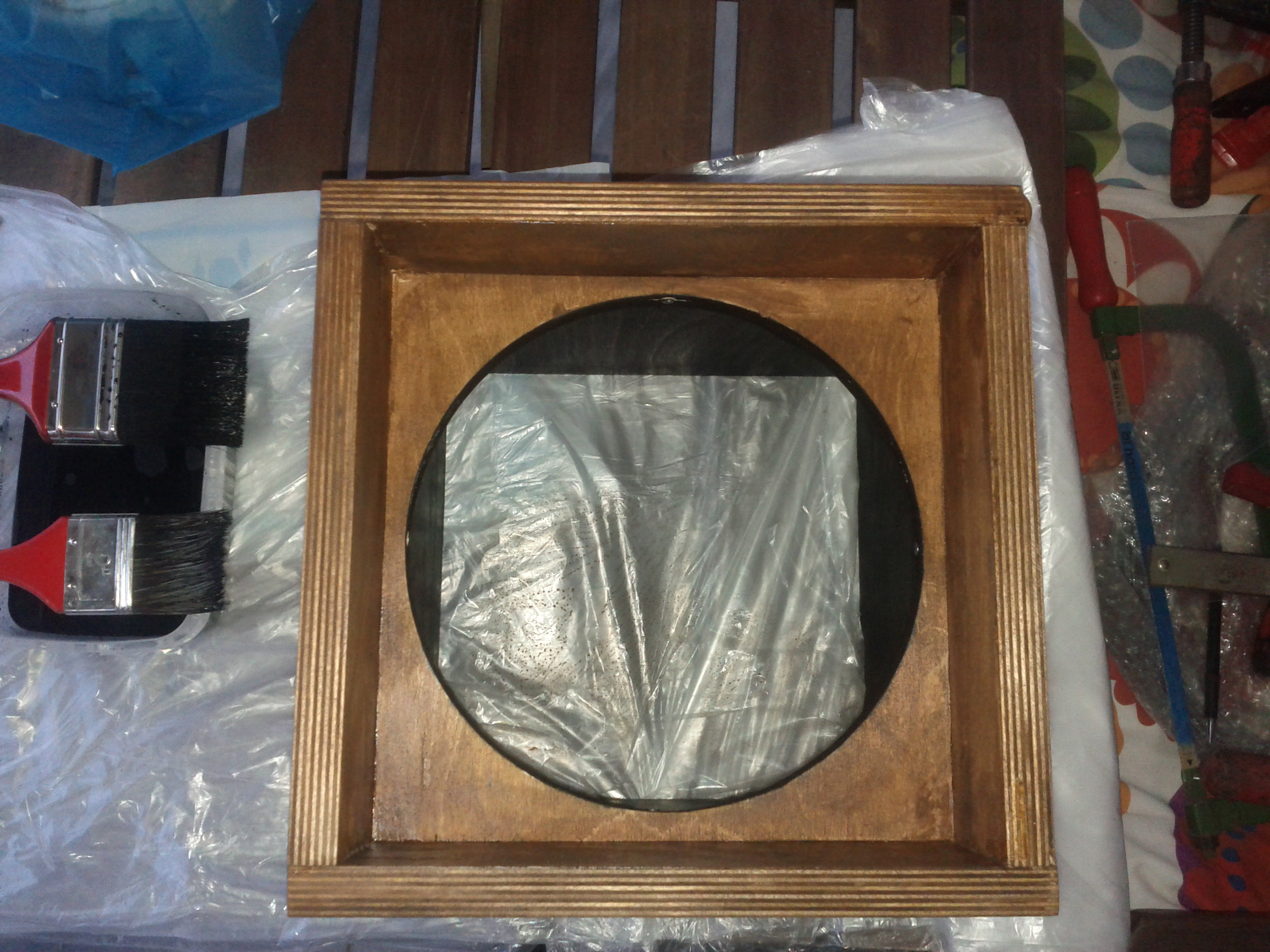

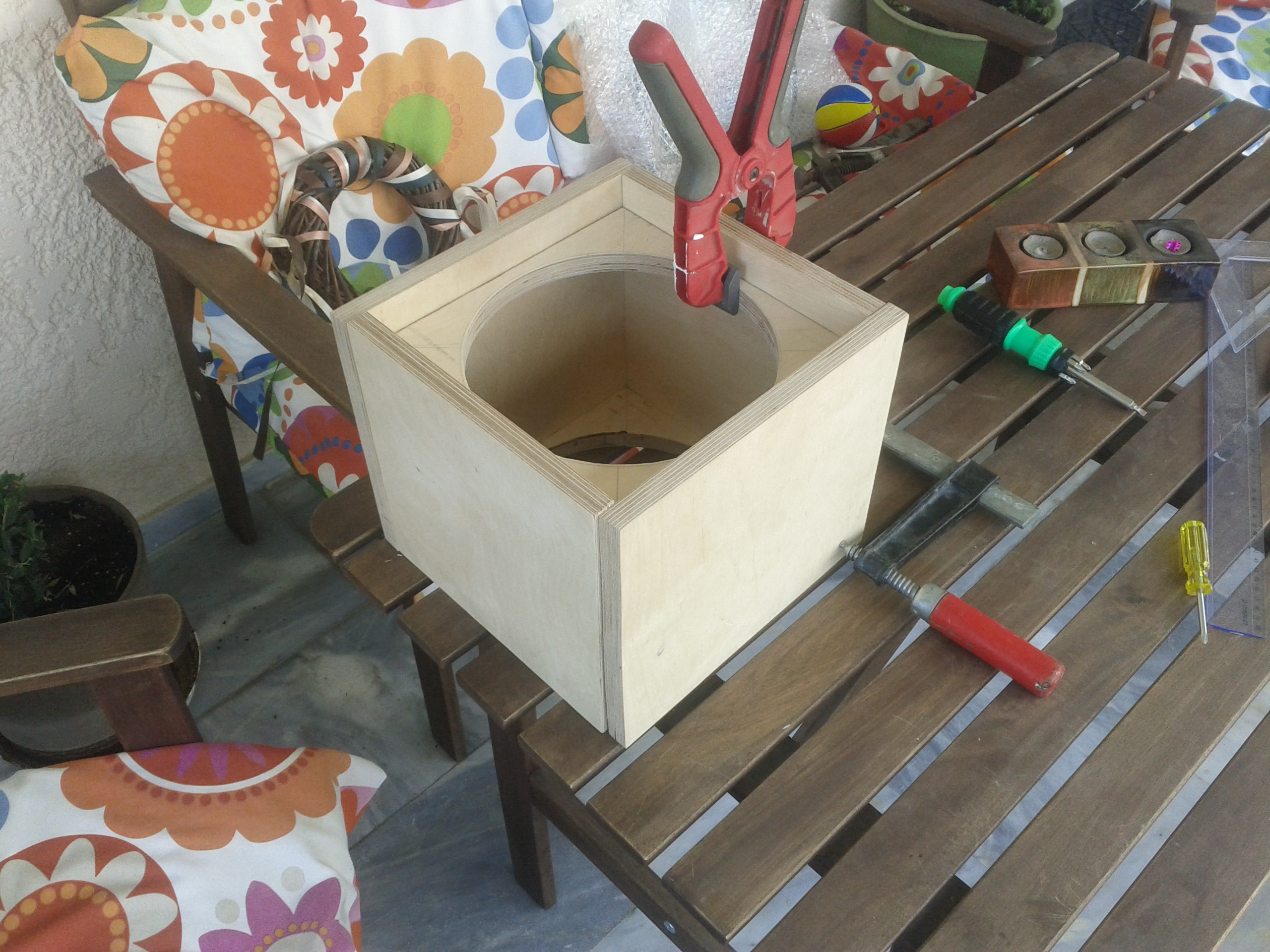

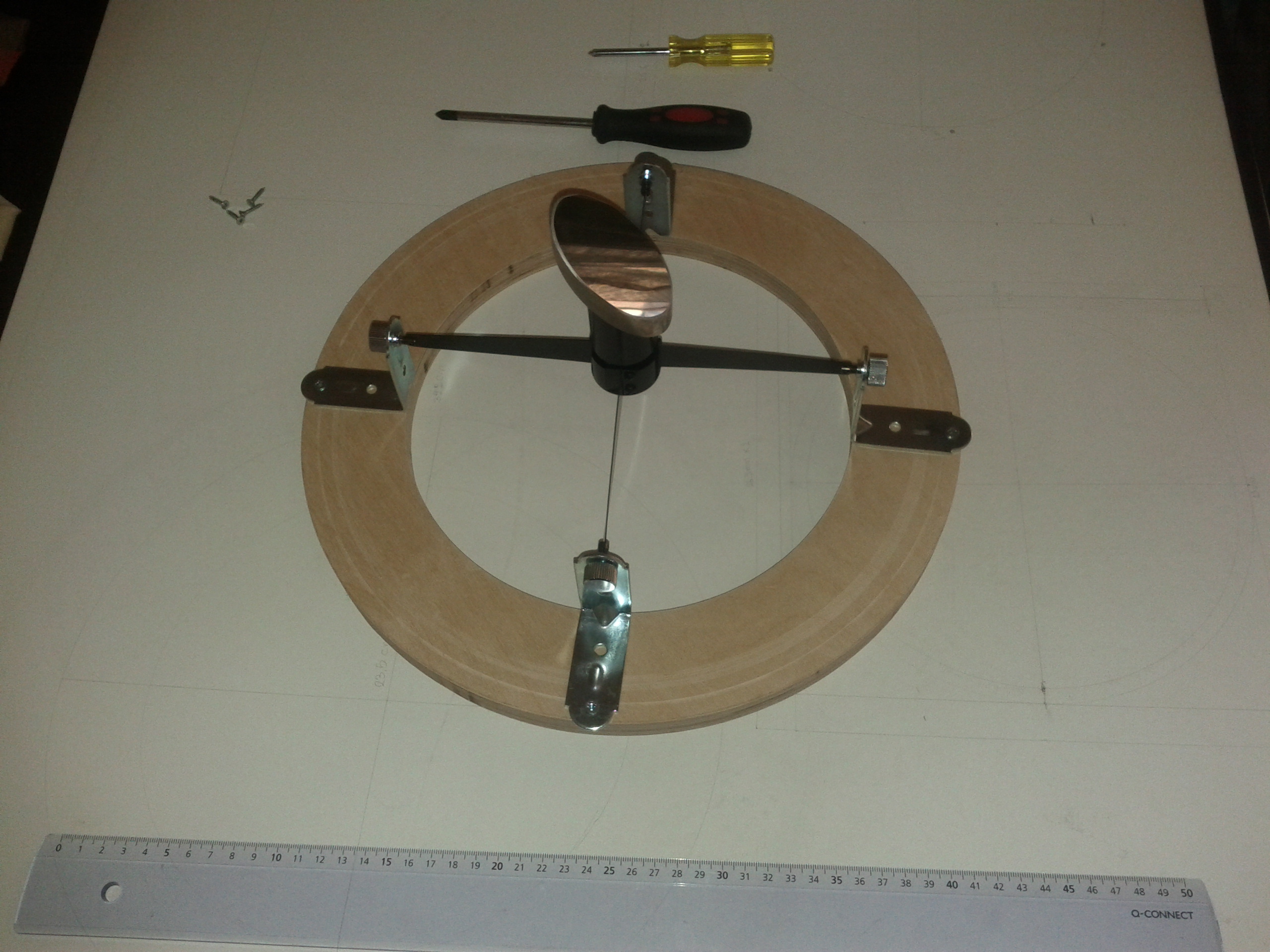

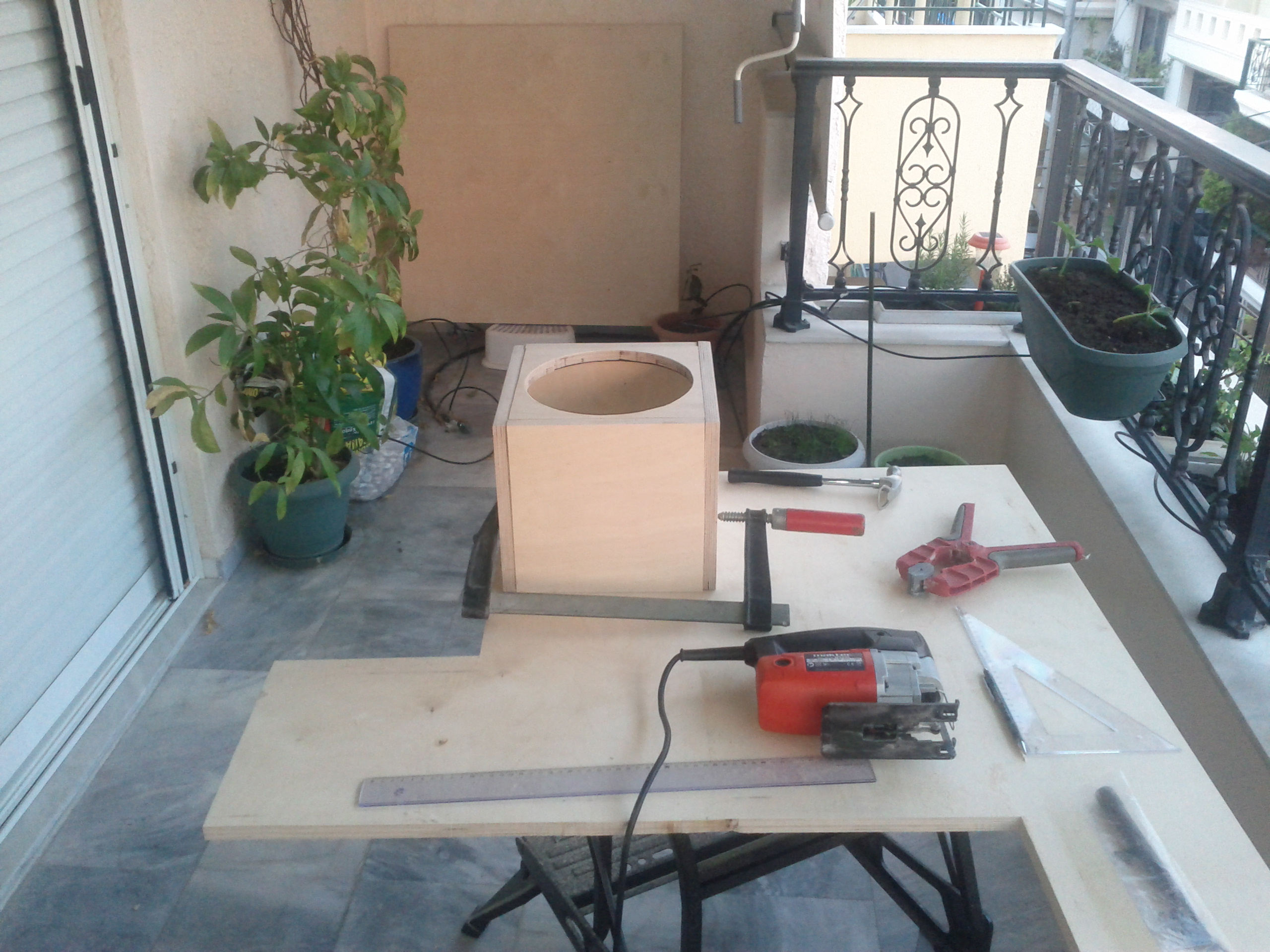

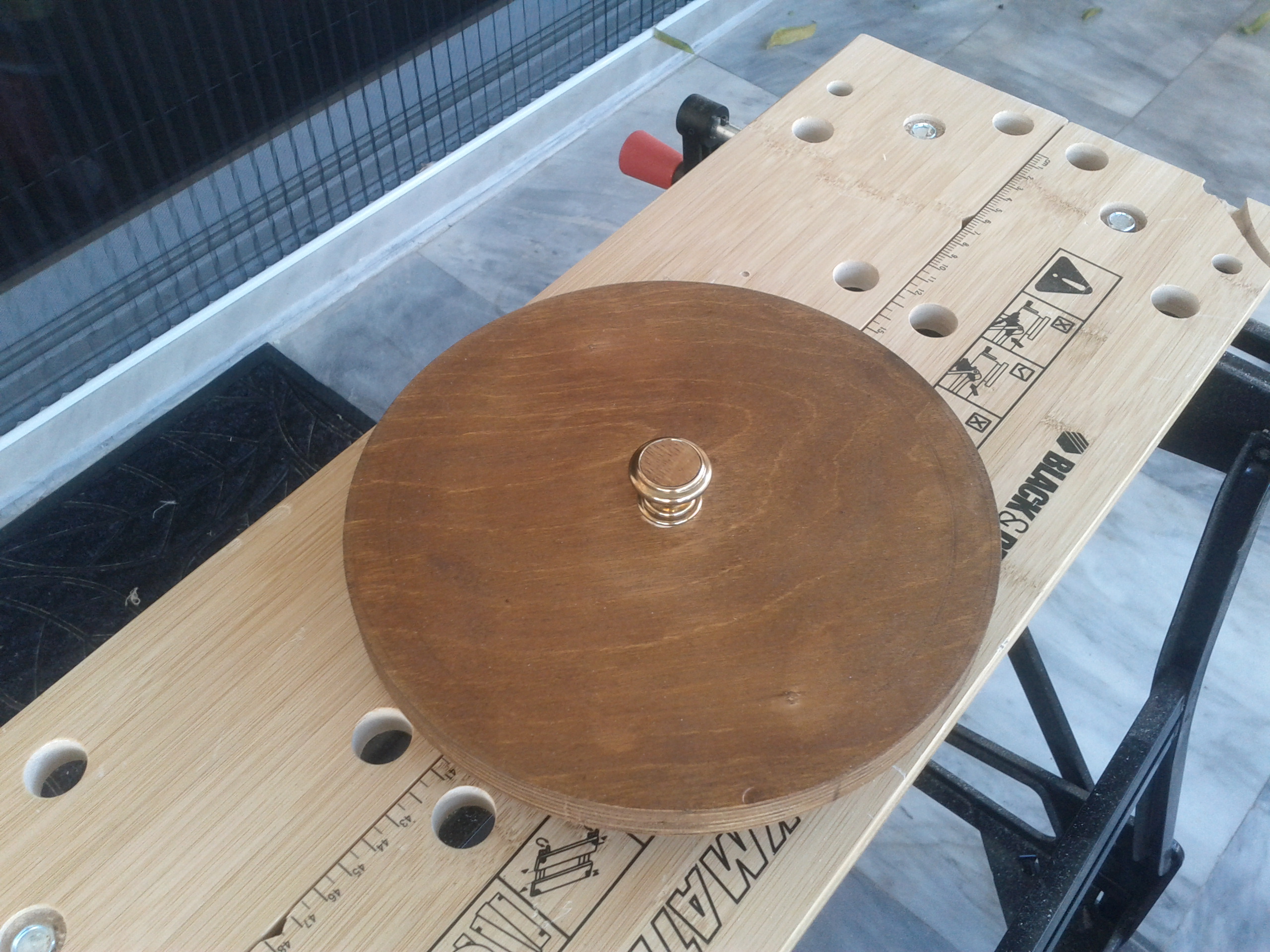

Φωτογραφίες συνέχεια... Βάψιμο του κυτίου με βερνίκια νερού σατινέ (ΜΑΤ) Κόλλημα του κυτίου πρωτεύοντος Τοποθέτηση της αράχνης με γωνιές Τοποθέτηση της αράχνης με γωνιές Κυτίο καθρέπτη

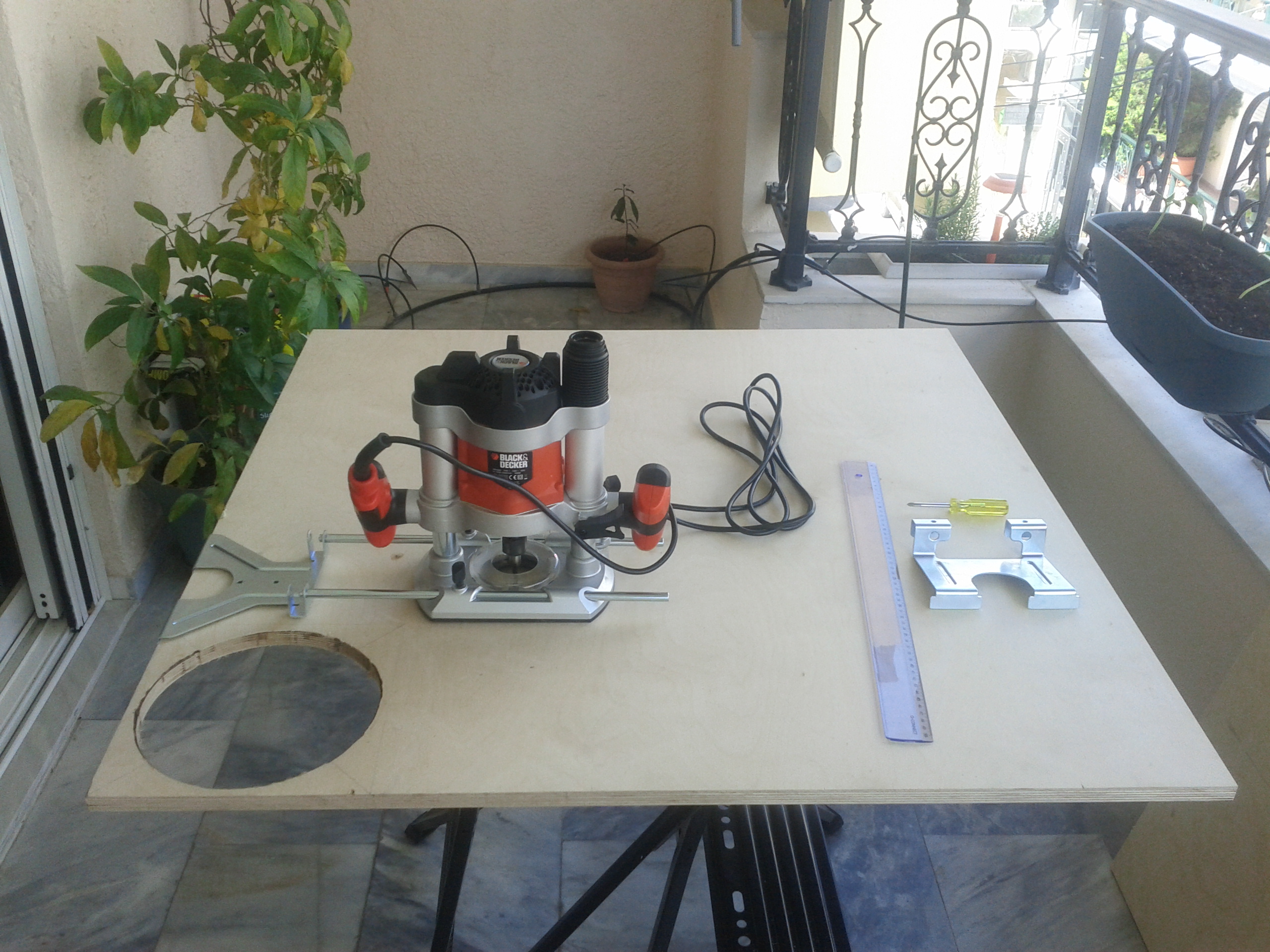

Καλημέρα σε όλους τους φίλους του astrovox , Σας παρουσιάζω παρακάτω την δική μου κατασκευή τηλεσκοπίου 8" f/5 με αντιστηρίγματα, που σκοπό είχε την απόκτηση ενός φορητού αλλά στιβαρού τηλεσκοπίου ταξιδίου με ικανοποιητική διάμετρο για βαθύ ουρανό και το πιο σημαντικό, την εκπαίδευση και της γνώσεις που αποκομίζεις από τα στάδια της όλης κατασκευής. Αν και δεν είχα στην κατοχή μου όλα τα εργαλεία που θα ήθελα, και ήταν απαραίτητα, το αποτέλεσμα με ικανοποίησε πλήρως και η αγάπη μου για αυτό το μικρό τηλεσκοπιάκη είναι πιο μεγάλη απ`ότι περίμενα ... Για την κατασκευή χρησιμοποιήθηκε κόντρα πλακέ θαλάσσης 18χιλ εσωτερικού χώρου σημύδας. Σωλήνες αλουμινίου 18χιλ, γωνιές γαλβανιζέ, ξυλόβιδες και βίδες με παξιμάδια ασφαλείας, βερνίκια νερού σατινέ (ματ), χερούλια μεταφοράς, ύφασμα φωτοχιτωνίου ... Τα κάτοπτρα ο εστιαστής και η αράχνη πάρθηκαν από έναν μεταχειρισμένο σωλήνα Skywatcher Astro 200 f/5 με το δευτερεύων διαγώνιο 2,7 ίντσες. Για την κίνηση χρησιμοποιήθηκε ή καταπληκτική Ebony Star - Wilsonart φορμάικα και ένα ρουλεμάν τύπου lazy-suzan που στο μέλλον θα αντικατασταθεί και αυτό από φορμάικα αφού δεν έχω βρει μέχρι στιγμής ικανοποιητικό τρόπο για να εφαρμόσω πάνω του κάποιο φρένο χωρίς όμως αυτό να εμποδίζει την παρατήρηση όταν το συνηθίσεις. Το βάρος του 18 κιλά. Η Ευθυγράμμιση στο λεπτό χρησιμοποιώντας tublug και άψογη κατά τις μετακινήσεις. Λόγω του υπερμεγέθους δευτερεύοντος σε σχέση με της ίντσες του πρωτεύοντος και το ιδανικό μέγεθος σε γρήγορα τηλεσκόπια, πειραματίστηκα στην ευθυγράμμιση offset οι οποία μας επιτρέπει τον πλήρη φωτισμό του δευτερεύοντος από άκρη σε άκρη με ένα μικρό μειονέκτημα στην πλανητική, διότι ή φωτεινότητα ενός πλανήτη φαίνεται ελαφρός εξασθενημένη στο κέντρο του πεδίου αλλά παραμένει ή ίδια μέχρι τις άκρες, σε αντίθεση με έναν μικρότερο δευτερεύων διαγώνιο και τοποθετημένο ακριβώς στο κέντρο ο οποίος είναι πολύ φωτεινός στο κέντρο και εξασθενεί στις άκρες. (καθαρά πλανητικό τηλεσκόπιο). Ένα άλλο μειονέκτημα στην μέθοδο αυτή είναι ότι λόγο τις μετατόπιση του δευτερεύοντος μακρυά από τον εστιαστή και προς το πρωτεύων , ο έλεγχος της ευθυγράμμισης με έναν cheshire είναι δύσκολος διότι δεν φαίνονται τα clips του πρωτεύοντος, συνηθισμένου σε αυτού του τύπου υπερμεγέθους δευτερεύων διαγώνιους σε πολλά βαθέως ουρανού γρήγορα τηλεσκόπια. Σε αυτήν την μέθοδο χρησίμευσε δραστικά το ολογραφικό πλέγμα του Howie Glatter. Και όλα τα παραπάνω όπως είπα στα πλαίσια του πειραματισμού αφού οι απόψεις διίστανται για το αν αξίζει τελικά... στην οπτική παρατήρηση. Το τηλεσκόπιο δοκιμάστηκε με όλα τα προσοφθάλμια τα οποία διέθετα barlow 2x + powermate 2,5x + Antares 1,6x 2" και βρέθηκε να λειτουργεί άψογα. Vixen LVW 3.5mm, 5mm, 8mm, 13mm, 17mm , 22mm, Televue Ethos 10mm,21mm, Televue Nagler 26mm T5, Vixen NLVW 30mm, Televue Panoptic 35mm, Vixen NLV 6mm ,Vixen NLV 7mm, University Optics Ortho 5mm Volcano top, Baader Ortho 6mm, 12,5mm, Vixen LV Zoom 8-24 mm Στο μόνο προσοφθάλμιο που αντιμετώπισα πρόβλημα είναι στον Vixen NLVW 30mm 2", ο οποίος για να εστιάσει χρειάζεται 1εκ ακόμη κόψιμο οι σωλήνες χωρίς να επηρεάζετε ή εστίαση όλων των άλλων προσοφθάλμιων. Σας παραθέτω παρακάτω φωτογραφίες από τα διάφορα στάδια της κατασκευής οι οποία κράτησε περίπου δύο μήνες. Η στεφάνη. - Πάνω μέρος Στεφάνη - Κόψιμο με ρούτερ Πρόχειρα μονταρισμένο κατασκευή του κυτίο πρωτεύοντος καθρέπτη κατασκευή του κυτίο πρωτεύοντος καθρέπτη κατασκευή του κυτίο πρωτεύοντος καθρέπτη

Super ό χάρτης Τάσο, ανυπομονώ να τον δοκιμάσω στο πεδίο!!!!!

καλημέρα, Υπολογίστε και εμένα για την εκτύπωση!

Μπράβο Τάσο!!! Perfect!!!

πμ

Μπράβο Τάσο!!! φοβερή πατέντα

Καλημέρα, Τι εννοείς ισχυρό σήμα; Μεγαλύτερο από 1 watt ;;;; Έχω δύο PMR το ένα δίπλα στο άλλο και στην ίδια συχνότητα (κανάλι) το ένα από αυτά όμως έχει και υποτόνο. Όταν εκπέμπω από το PMR χωρίς υποτόνο, στο άλλο με τον υποτονο δεν ακούω τίποτα και ας είναι και δίπλα δίπλα. (αυτὸ το τεστ έκανα) Άρα μιλάς για ισχύς σήματος μεγαλύτερη από μισό watt που απαγορεύετε από την νομοθεσία.... έτσι δεν είναι;;;;

Ευχαριστώ, Το γνωρίζω το http://www.freeradionetwork.eu/ καταπληκτική ιδέα αλλά πρέπει να υπάρχει ανταπόκριση και από άλλα άτομα

Όποιος δεν τον χρειάζεται PM Ευχαριστώ

Η αραιή συννεφιά από Περιστέρι δεν επέτρεψε ουσιαστική παρατήρηση. Αφήστε, που τα αιωρούμενα σωματίδια από τις καμινάδες των τζακιών είναι απειλή για τα τηλεσκόπια!!!! Ούτε πλανητική δεν θα μπορούμε να κάνουμε από την ταράτσα τον χειμώνα!!!! Δεν μας έφτανε η φωτορύπανση!!!!!! ##$@#$@#%$!!!!

Καλημέρα, Έχω τον 6mm και τον 7mm. Είναι άψογοι φακοί για πλανητική και σελήνη. Τους χρησιμοποιώ κατά κόρον με το SW 5" Heritage 130P. Θα αγόραζα και άλλους της σειράς για το μικρό μου τηλεσκοπιάκη!! είμαι πολύ, πολύ ευχαριστημένος!

Καλημέρα Τάσο, Ναι, μπορεί να μπει δεν έχει πρόβλημα. Έχει ήδη δύο τρύπες αλλά, χρειάζεται ακόμη μια πιο κοντά. Στις φωτογραφίες πάνω φαίνεται μεγαλύτερο , γιατί έχω αφήσει 15 εκ. πιο μακρύ το φωτοχιτόνιο για φωτοασπίδα.

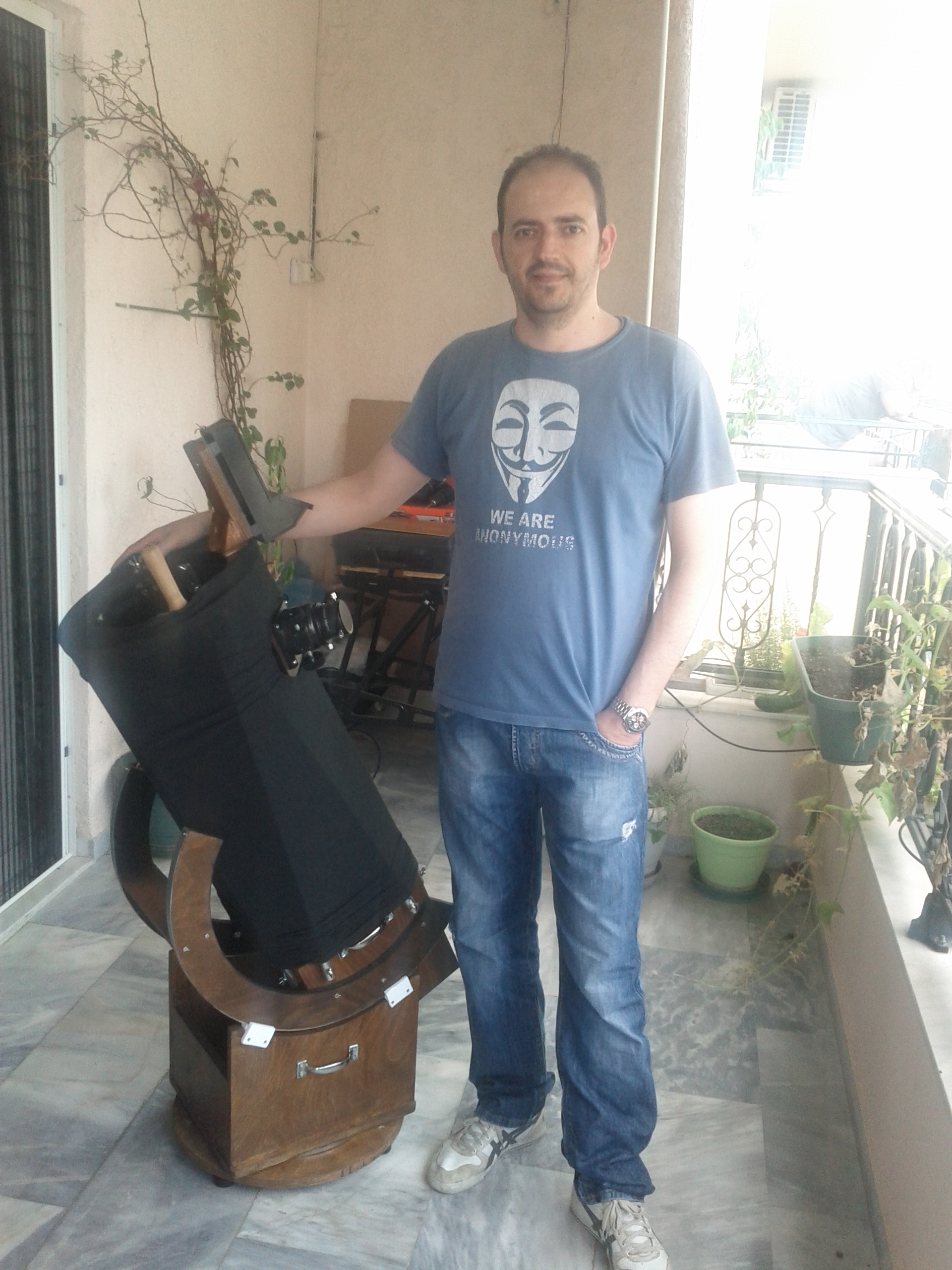

Καλημέρα σε όλους. Σας παρουσιάζω επιτέλους την δική μου εκδοχή για την τοποθέτηση φωτοχιτονίου και ερευνητή Telrad πάνω στο υπέρ-φορητό τηλεσκόπιο μας. Για φωτοχιτώνιο χρησιμοποίησα ένα φύλλο διαφανές πλαστικού που βάζουν στους πάτους των συρταριών και των ντουλαπιών (ΙΚΕΑ) το οποίο επένδυσα με ύφασμα μαύρο ματ και το έραψα και από τις δύο πλευρές. Για την συγκράτηση του χρησιμοποιώ δύο συνδετήρες χαρτιών όπως φαίνεται στις φωτογραφίες. Όσον αφορά τον Telrad, κατακρεούργησα τον RDF κρατώντας μόνο την βάση του, στην οποία βίδωσα πάνω την βάση του Telrad με βίδες,παξιμάδια, και ροδέλες. και ιδού το αποτέλεσμα ..... Parts
