Ολοκλήρωσα σχεδόν και το upper cage. Με το νέο holder το συνολικό ύψος του βγήκε στα 25 εκατοστά αντί για 28 που είχε αρχικά σχεδιαστεί. Το βάρος του είναι στα 5,3 κιλά, θα το ντύσω όμως και με λεπτό φύλλο κόντρα πλακέ θαλάσσης μέσα γύρω γύρω, οπότε θα καταλήξει να είναι γύρω στα 5,8kg. Έβαλα και το πάνελ των ανεμιστήρων που υπήρχε στο προηγούμενο τηλεσκόπιο μιας και ήταν πολύ καλά σχεδιασμένο και θα το χρειαστώ έτσι κι αλλιώς.

Σχετικά με το 3d εκτυπωμένο πλαστικό secondary holder, επειδή δεν το πολυεμπιστεύομαι σχετικά με τη στιβαρότητα και την αντοχή του, έφτιαξα μια 2η εκδοχή στην οποία κόλλησα το 2ον με ένα κομμάτι ξύλο. Υπάρχει μία πιθανότητα να μου δημιουργήσει αστιγματισμό έτσι. Αν αυτό συμβεί, θα βρω άλλο τρόπο να το κολλήσω.

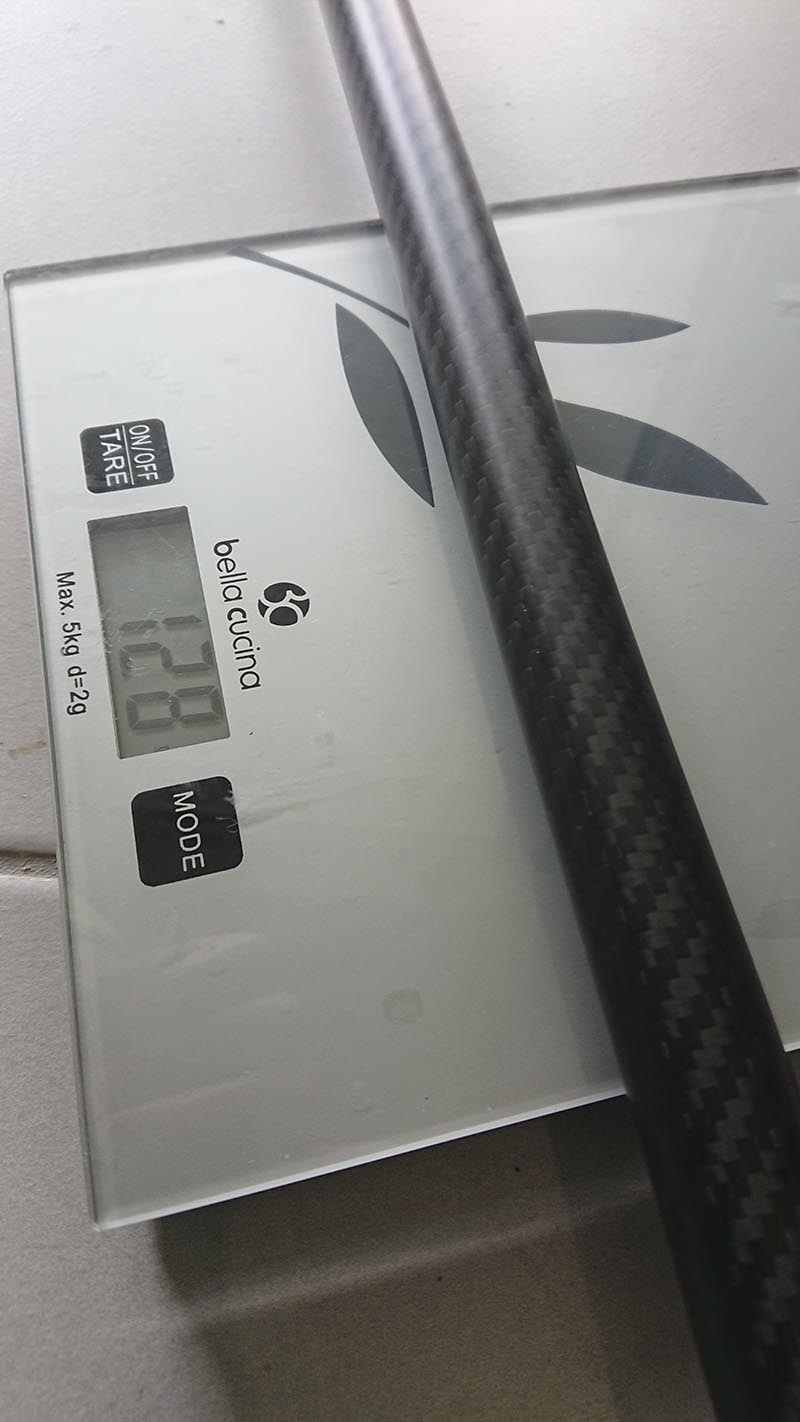

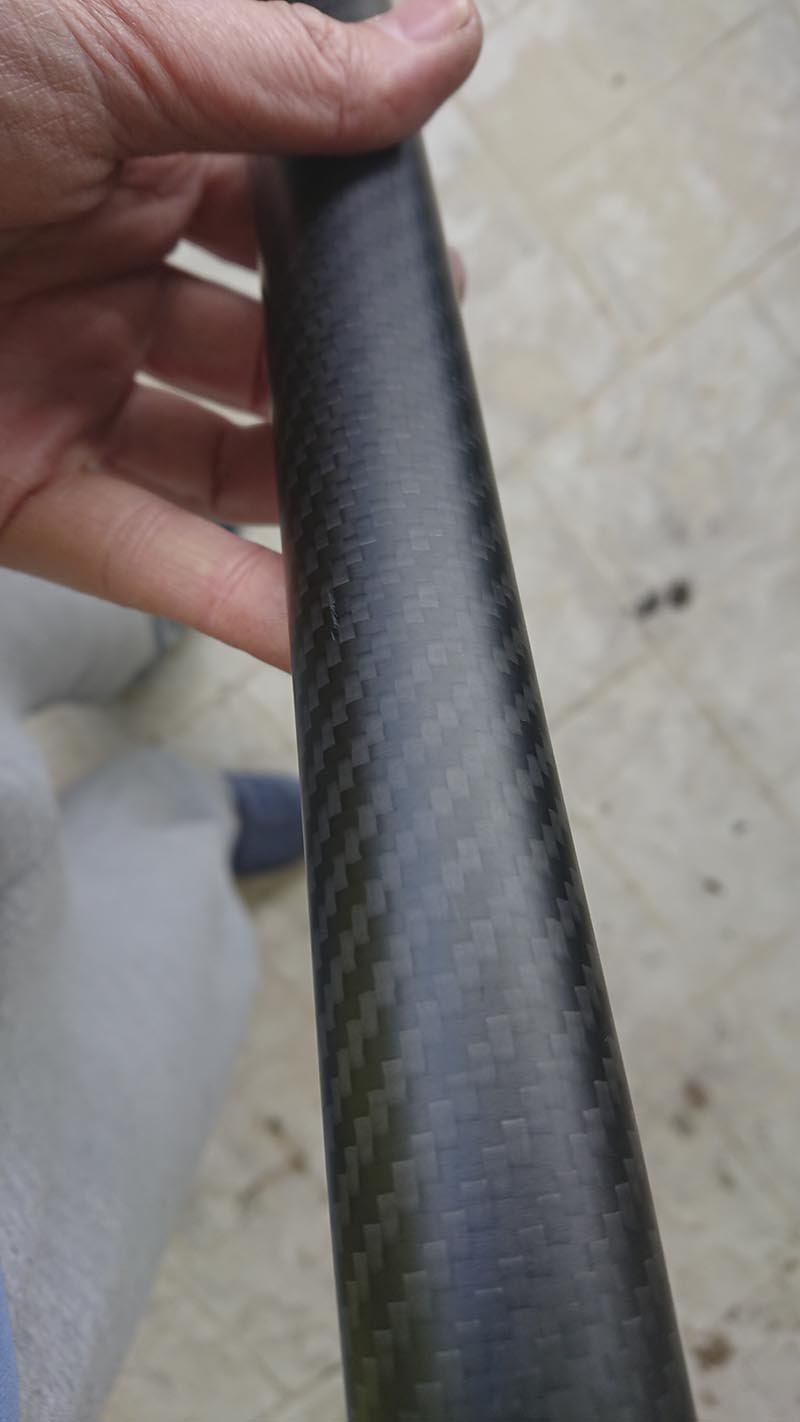

Επειδή φτιάχνω τώρα το 24άρι τηλεσκόπιο. έφερα από εξωτερικό μερικές σωλήνες ανθρακονημάτων, παραπάνω απ' όσες χρειαζόμουν για να πετύχω χαμηλότερη τιμή. Οι συγκεκριμένες είναι πολύ υψηλής ποιότητας με πλέξη 3K σε ματ φινίρισμα. Υπάρχουν λοιπόν για πώληση: 2 σετ από 8 σωλήνες με διαστάσεις: 30mm εξωτερική, 28mm εσωτερική και μήκος 2 μέτρα. βάρος σωλήνας: 260 γραμμάρια περίπου, ιδανικές για τηλεσκόπια από 18 ίντσες και πάνω. Τιμή: 450€ το σετ (ΕΦΥΓΑΝ) 2 σετ από 8 σωλήνες με διαστάσεις: 20mm εξωτερική, 18mm εσωτερική και μήκος 1,5 μέτρο. βάρος σωλήνας: 130 γραμμάρια περίπου ιδανικές για τηλεσκόπια μέχρι 16 ίντσες. Τιμή: 250€ το σετ Το ανθρακόνημα είναι γνωστό για τις εξαιρετικές ιδιότητές του κυρίως στην ακαμψία και το χαμηλό βάρος. Μπορείτε να τις πάρετε για να φτιάξετε το τηλεσκόπιό σας ή να το αναβαθμίσετε. Βάρος 20mm, 1.5μέτρου σωλήνας Βάρος 30mm δίμετρης σωλήνας

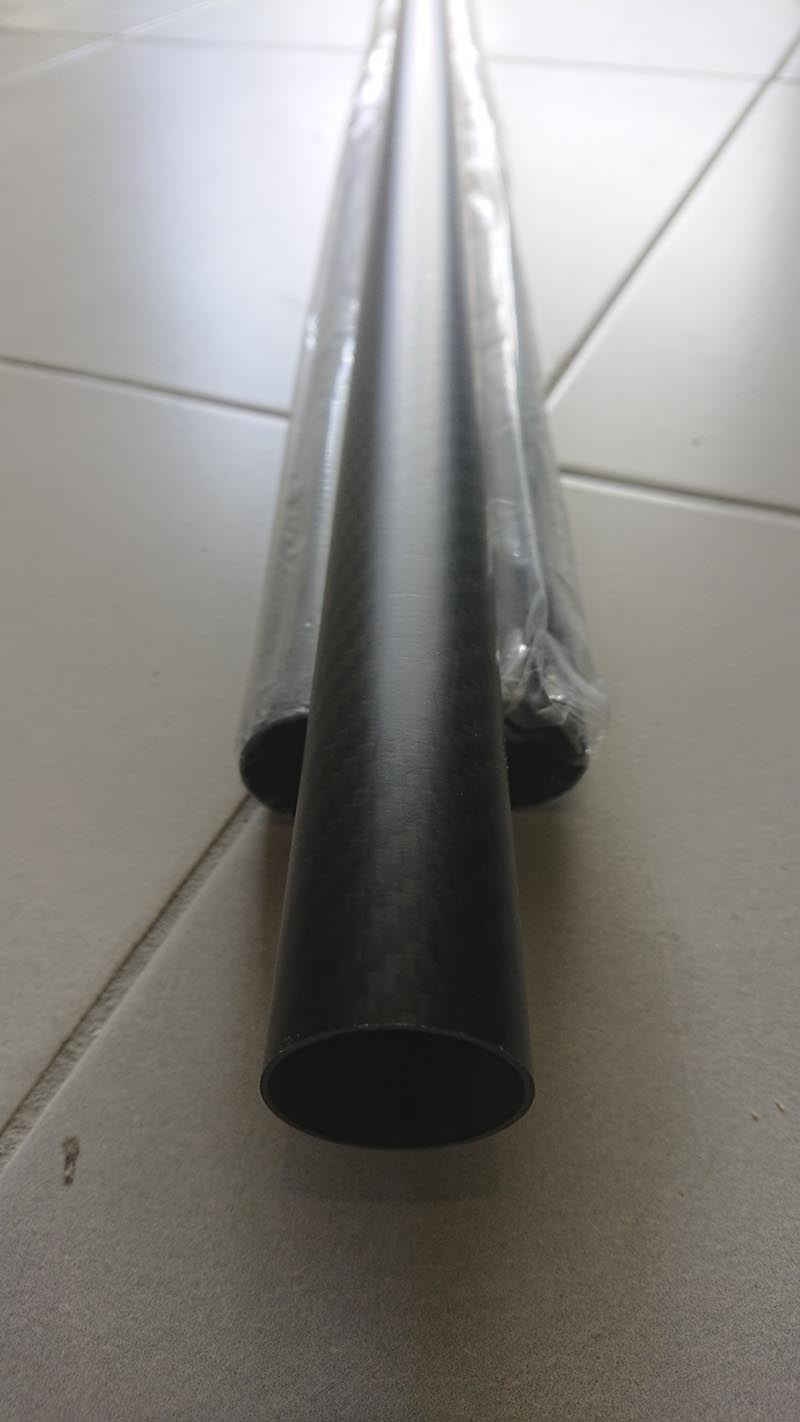

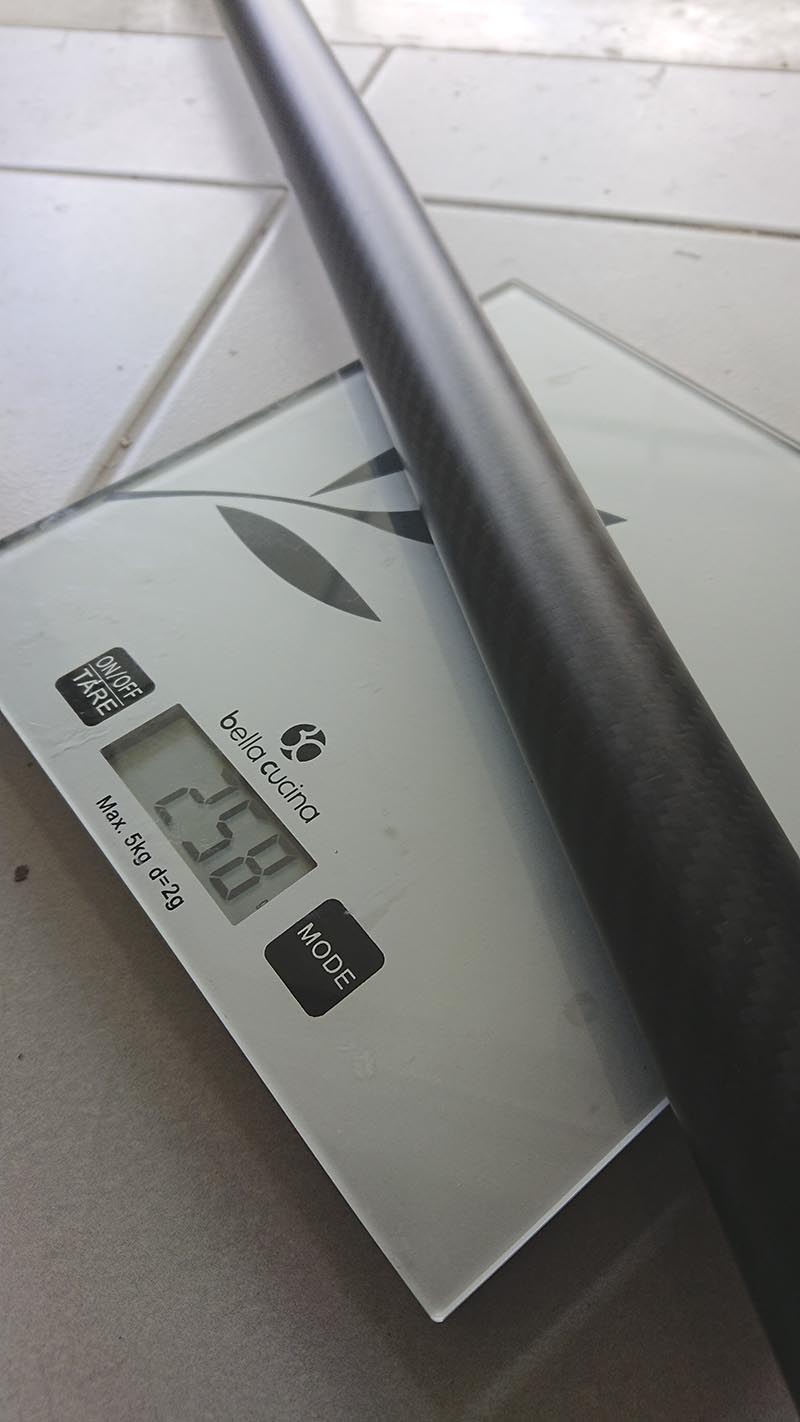

Ήρθαν οι σωλήνες ανθρακονημάτων που παρήγγειλα. Η κάθε μία έχει διαστάσεις 30mm εξωτερική, 28mm εσωτερική και 2 μέτρα μήκος. Το βάρος κάθε 2μετρης σωλήνας είναι μόνο 258 γραμμάρια !

Σου έστειλα προσωπικό μήνυμα.

Το κάτοπτρο δε χρειάζεται επαλουμινωση προς το παρόν, ίσως σε 5-6 χρόνια. Τι εννοείς, όλο τον κόθρο σαν upper cage; Θα μπορούσε ναι, αλλά το καλύτερο είναι το πάνω μέρος να είναι όσο το δυνατόν ελαφρύ και άκαμπτο, οπότε θέλει πολύ συγκεκριμένα υλικά και προσεκτικό σχεδιασμό.

Συναρμολόγησα σήμερα τα βασικά κομμάτια του mirror box. Μπήκε κόλλα για κόντρα πλακέ θαλάσσης και ξυλόβιδες φρεζαρισμένες ώστε μετά να στοκαριστούν και να μη φαίνονται. Το ύψος του mirror box όπως φαίνεται και στις φωτογραφίες είναι το ελάχιστο που θα μπορούσε να γίνει με βάση το mirror cell. Βγαίνει συνολικά στα 28cm όπως είπα και πριν.

Η 1η φάση από το CNC router ολοκληρώθηκε και παρέλαβα τα κομμάτια. Ο αριθμός 24 χαράκτηκε με τρυπάνι, δε μου αρέσει όπως βγήκε, ίσως τον ξαναφτιάξω με χάραξη laser. Το κάτοπτρο φυλάχτηκε σε κουτί που φτιάχτηκε ειδικά γι'αυτό. Τις επόμενες ημέρες θα ξεκινήσει συναρμολόγηση του mirror box, καθώς για το upper cage περιμένω κάποια υλικά για να μπορέσω να ξεκινήσω.

Προσπάθησα να ολοκληρώσω όσο καλύτερα μπορούσα το σχέδιο του upper cage και να το ενώσω με το mirror box ώστε να φανεί περίπου πώς θα βγει ο σωλήνας. Έβαλα στο upper cage όλα τα βάρη που θα έχω (προσοφθάλμιο, ερευνητής κτλ.) και το πρόγραμμα μου βγάζει το κέντρο βάρους λίγο πιο χαμηλά από το κέντρο των καμπυλών όπως τις έχω σχεδιάσει, οπότε θεωρητικά θα μείνουμε κάπως έτσι. Φυσικά όταν έρθουν τα υλικά και συναρμολογηθεί ο σωλήνας, πρέπει να ζυγιστεί ώστε να βρεθεί ακριβώς το κέντρο βάρους του.

Σκεφτόμουν κι εγώ να τον πάρω αλλά με χαλάνε οι 70 μοίρες. Λένε ότι έχει πολύ καλό πεδίο πάντως.

Ανανέωση

Ανανέωση!

Θα προσπαθήσω να το κάνω όσο πιο εύκολο και εύχρηστο στη μεταφορά του. Δε θέλω όμως να γίνει Ultra compact όπως η ωμόνυμη σειρά της obsession. Θέλω να γίνει κανονικό mirror box αλλά με τον καλύτερο δυνατό σχεδιασμό. Υπολογίζω να βγει γύρω στα 85-95 κιλά συνολικά.Συγκριτικά να αναφέρω πως το Ultra compact 24άρι της hubble optics που είναι όλο αλουμίνιο με τον μινιμαλιστικότερο σχεδιασμό και με sandwich ελαφρύτερο κάτοπτρο, βγαίνει στα 70. Το ύψος θα βγει όσο βγει, δε μπορώ να κάνω πολλά πάνω σ' αυτό. 2 σκαλοπατάκια θα τα χρειάζομαι στο ζενίθ. Εσύ ένα έως ενάμισι

Γεια σας παιδιά, πριν λίγες μέρες ήρθε στην κατοχή μου το 24.4", f/3.2 τηλεσκόπιο του φίλου και συμπαρατηρητή Βασίλη που είχε φτιάξει πριν 5 περίπου χρόνια στα Χανιά. Θέλω να το ανακατασκευάσω με σκοπό να γίνει ελαφρύτερο και μικρότερο σε όγκο για ευκολότερη μεταφορά. Έχω ξεκινήσει ήδη εργασίες και σχέδια στο solidworks. Σχεδιάσαμε holder για το δευτερεύον κάτοπτρο των 5,3 ιντσών και το εκτυπώσαμε σε 3D εκτυπωτή, στόχος ήταν να σχεδιαστεί ακριβώς όπως το θέλαμε ώστε να μείνει όσο γίνεται ψηλά το δευτερεύον και να μείνει μικρό σε ύψος το upper cage. Το 2ον δεν πρέπει να πιέζεται μέσα στο holder αλλά και να συγκρατείται επαρκώς. Επίσης, το βάρος του να μείνει σε χαμηλά επίπεδα. Στις πρώτες φωτογραφίες βλέπετε το αποτέλεσμα, συνολικά βάρος του holder στα 170 περίπου γραμμάρια. Σχεδιάστηκε αράχνη από λάμες ανοξείδωτες οι οποίες περνάνε από σωλήνα αλουμινίου σε σχήμα όχι σταυρό αλλά με offset. Θεωρητικά μεγαλώνει η ακαμψία, όπως στους τροχούς των πίσω τροχών των ποδηλάτων που οι ακτίνες δεν είναι ακτινωτές αλλά σε κάπως πιο τετραγωνισμένη διάταξη, ώστε με το δυνατό πεταλάρισμα να μην κάμπτεται ο τροχός. To upper cage θα αποτελείται από 2 δακτυλίους που θα ενώνονται από 7 σωλήνες ανθρακονημάτων καθώς και από το στήριγμα ξύλο του εστιαστή. Έτσι κρατάμε το βάρος χαμηλά ενώ την ακαμψία σε υψηλά επίπεδα. Το upper cage είναι πολύ σημαντικό να είναι όσο γίνεται πιο ελαφρύ. Αν πετύχουμε ένα ελαφρύ και άκαμπτο upper cage, έχουμε κερδίσει τη μισή μάχη με την κατασκευή του τηλεσκοπίου. (εκτιμώμενο βάρος του upper cage: 6 - 6,5 κιλά) Φτιάχτηκαν 2 γωνίτσες με πάσα οι οποίες ενσωματώθηκαν στην αράχνη με τις 4 βίδες ευθυγράμμισης του δευτερεύοντος. Όλα αυτά με γνώμονα να μείνει το ύψος του upper cage καθώς και το βάρος του στα χαμηλότερα επίπεδα. Το συνολικό ύψος του upper cage με 2 δακτυλίους θα βγει στα 28 εκατοστά. Το mirror box επίσης θα φιλοξενήσει το κάτοπτρο των 24,4 ιντσών και την κυψέλη, το ελάχιστο ύψος που μπορεί να βγει είναι στα 28 εκατοστά επίσης. (δείτε σχέδιο στο solidworks) Οι σωλήνες truss καθώς και οι ενώσεις των 2 δακτυλίων του upper cage θα είναι από ανθρακόνημα. Οι σωλήνες από ανθρακόνημα προσφέρουν αρκετά πλεονεκτήματα σε σχέση με αυτών του αλουμινίου. 1) Είναι πιο ελαφριές 2) Είναι πιο άκαμπτες 3) Είναι ήδη μαύρες και δε χρειάζονται έξτρα αφρώδες ή θερμοσυστελλόμενο 4) Δεν είναι κρύες όπως το μέταλλο Το αρνητικό είναι πως είναι αρκετά πιο ακριβές και επίσης θέλουν λίγη προσοχή στο σφίξιμο με τις βίδες κτλ. Οι καμπύλες θα γίνουν σε 2 κομμάτια. Η μισή περίπου καμπύλη θα είναι μόνιμα βιδωμένη πάνω στο mirror box ενώ η άλλη μισή θα βιδώνεται όταν στήνεται το τηλεσκόπιο. Ο λόγος φυσικά για να μην πιάνουν πολύ χώρο στο ύψος και να χωράνε στο αμάξι. Τα σχέδια της ξυλείας θα δοθούν σε cnc router ώστε να κοπούν με ακρίβεια. Επισυνάπτω μερικές φωτογραφίες από τις εργασίες της αράχνης κτλ. και 2 σχέδια από upper cage και mirror box σε αρχικό στάδιο. Με έχει ταλαιπωρήσει πολύ το πώς θα γίνουν οι συνδέσεις των σωλήνων truss για μέγιστη εργονομία και ακαμψία, κάτι που είναι ακόμη υπό σκέψη και συζήτηση.

Έχει φύγει εδώ και καιρό, το γράφω και στον τίτλο.

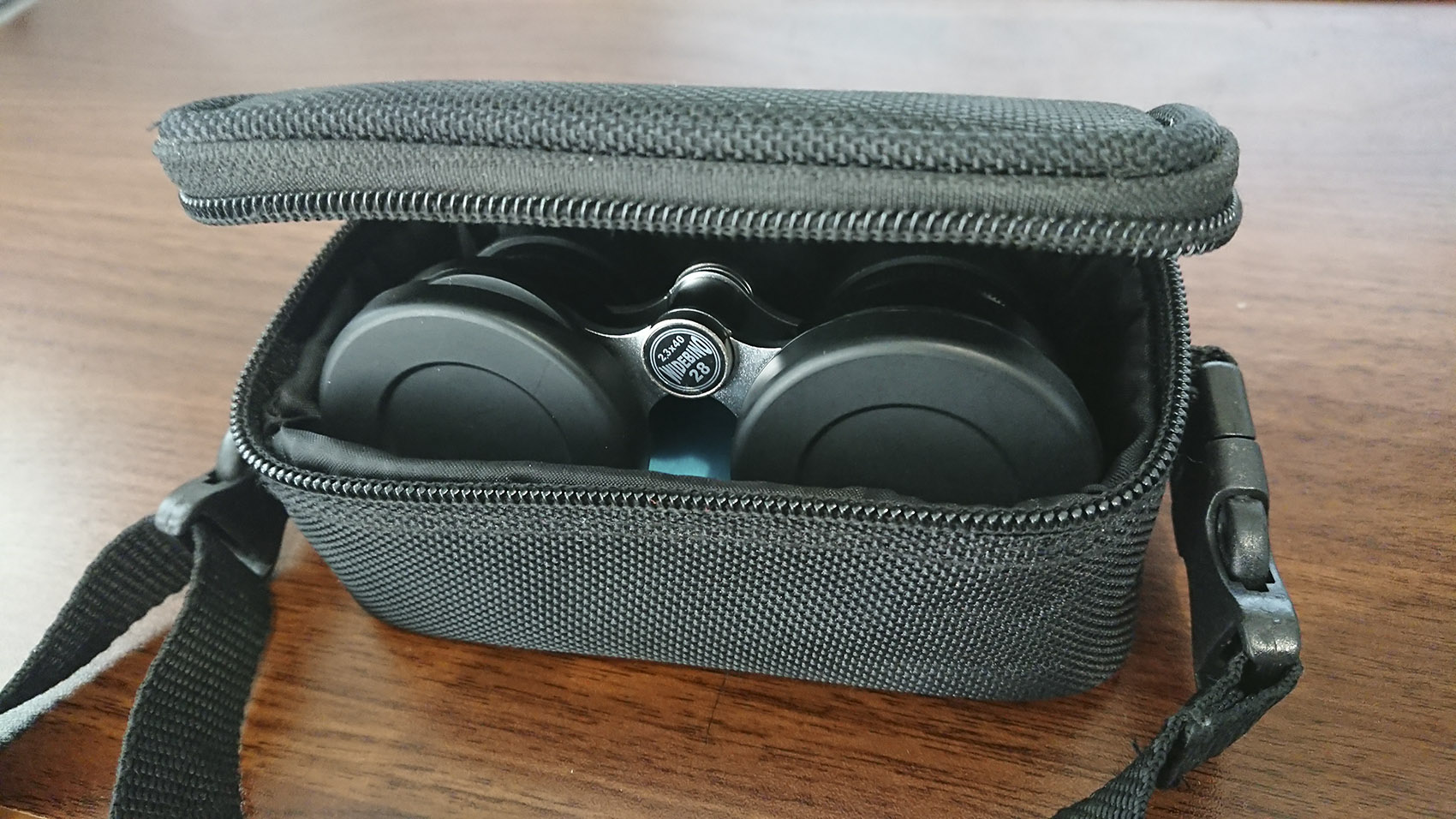

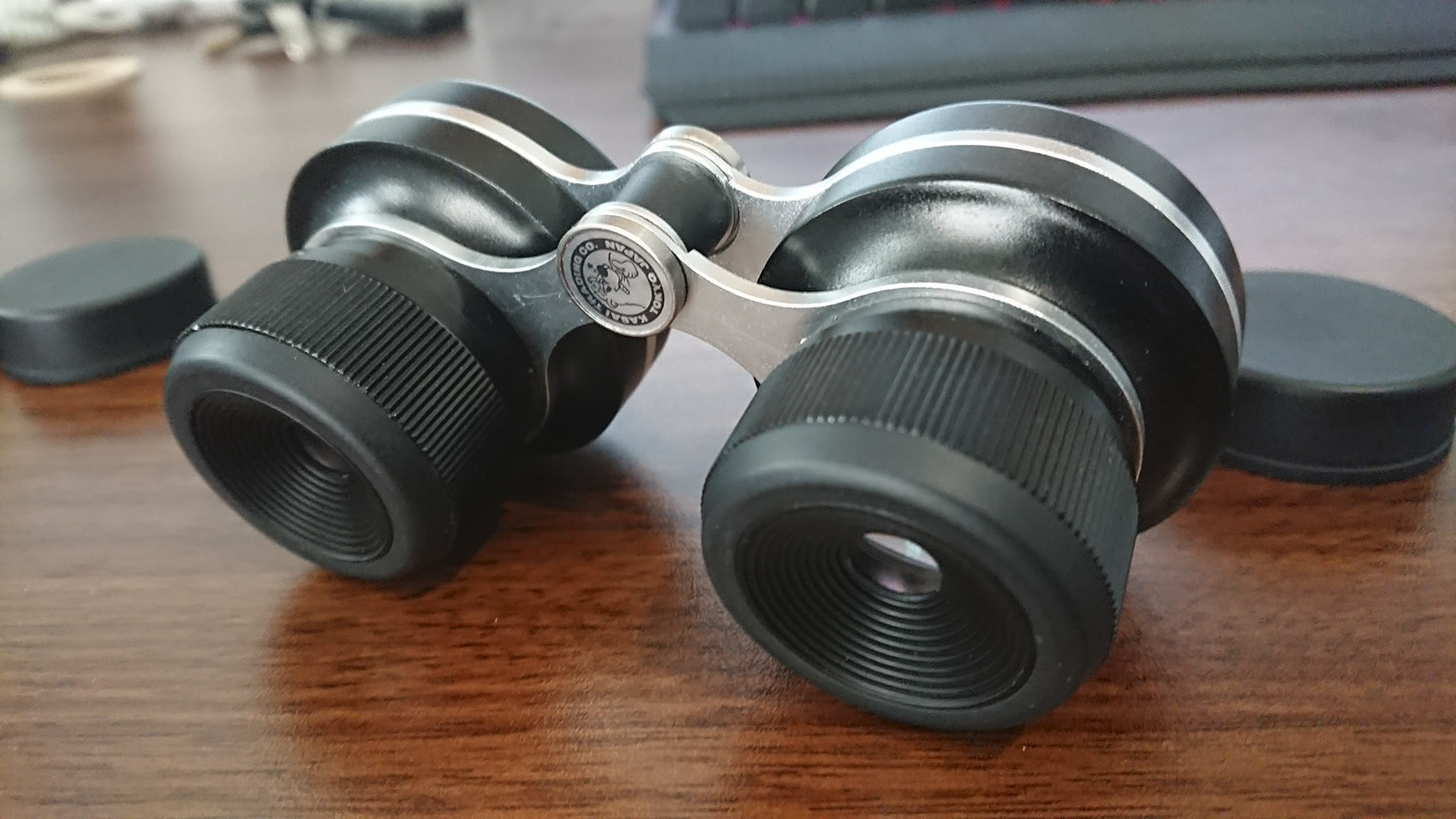

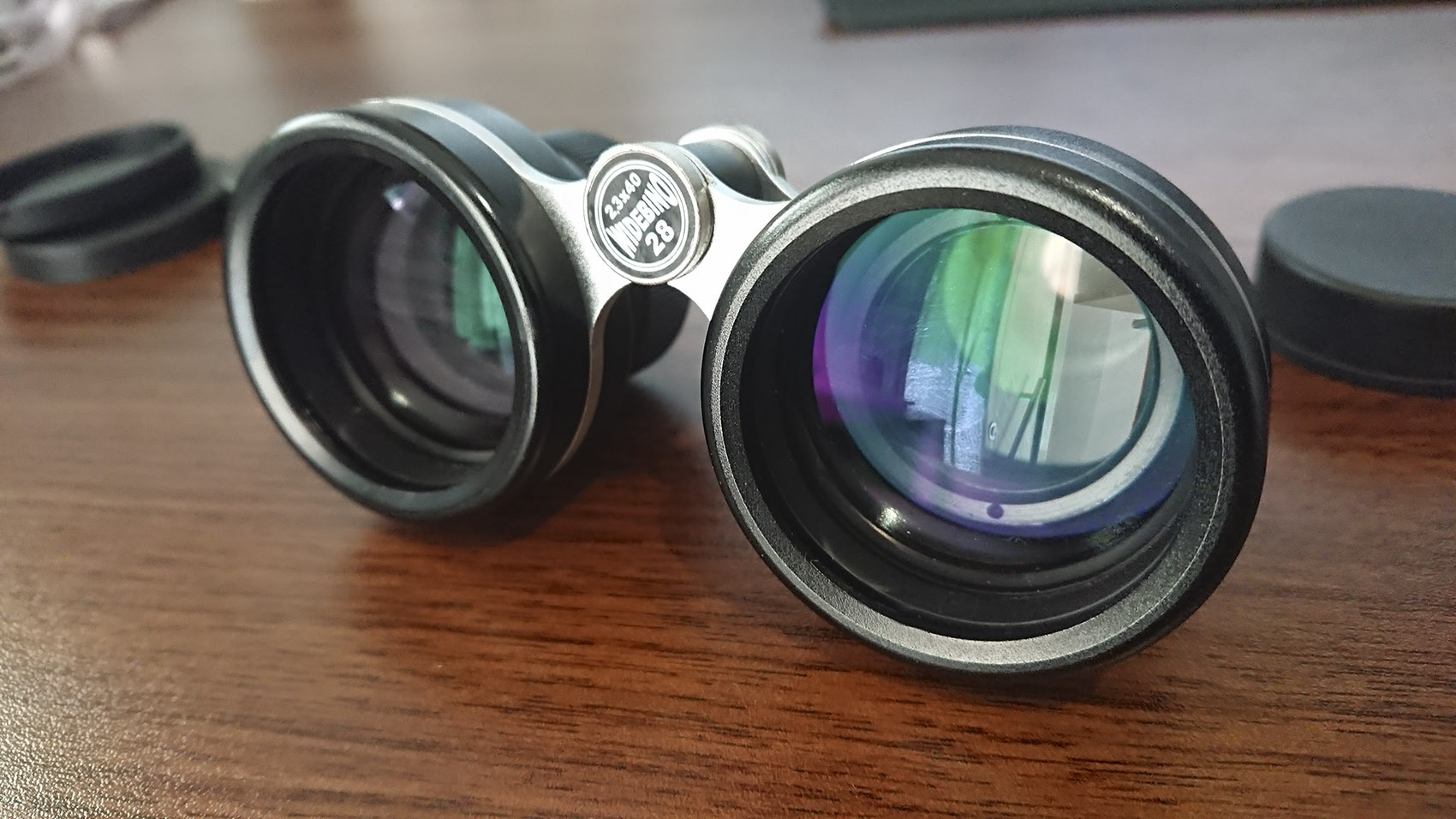

Πωλούνται τα κυάλια του τίτλου σε άψογη κατάσταση με τα καπάκια και τη θήκη τους. Έχουν μεγέθυνση 2.3x και βλέποντας ολόκληρους τους αστερισμούς είναι εντυπωσιακό το ότι βλέπεις πολύ αμυδρότερα αστέρια απ' ό,τι με γυμνό μάτι. Καινούρια έχουν 175€ + μεταφορικά. https://www.teleskop-express.de/shop/product_info.php/info/p8937_Kasai-WideBino-28-Wide-Field-Galilean-Binoculars-2-3x--40-mm-aperture.html Τιμή: 100€ με έξοδα αποστολής δικά μου.

Νέες τιμές: 1) Sky Atlas 2000: 40€ στην πόρτα σας. 2) Triatlas 2 τόμοι 70€ στην πόρτα σας.

Νέες τιμές: 70€ έκαστο !

Κάντο κόντρα πλακέ και μείωσε τα πάχη στα 2/3 περίπου για να μην ανέβει το βάρος. Είναι πολύ πιο σταθερό. Βάλε και κάποια νεύρα σε σημεία. Δε θα έχεις πρόβλημα. ΥΓ: Το τέρμα κάτω ξύλο της βάσης μπορείς να το κάνεις τρίγωνο.

Νέες τιμές 80€ έκαστο στην πόρτα σας.

Νέες τιμές 1) Sky Atlas 2000: 45€ στην πόρτα σας. 2) Triatlas 2 τόμοι 80€ στην πόρτα σας.

Πολύ καλοί είναι, έχω σχεδόν όλη τη σειρά. Καλορίζικος.

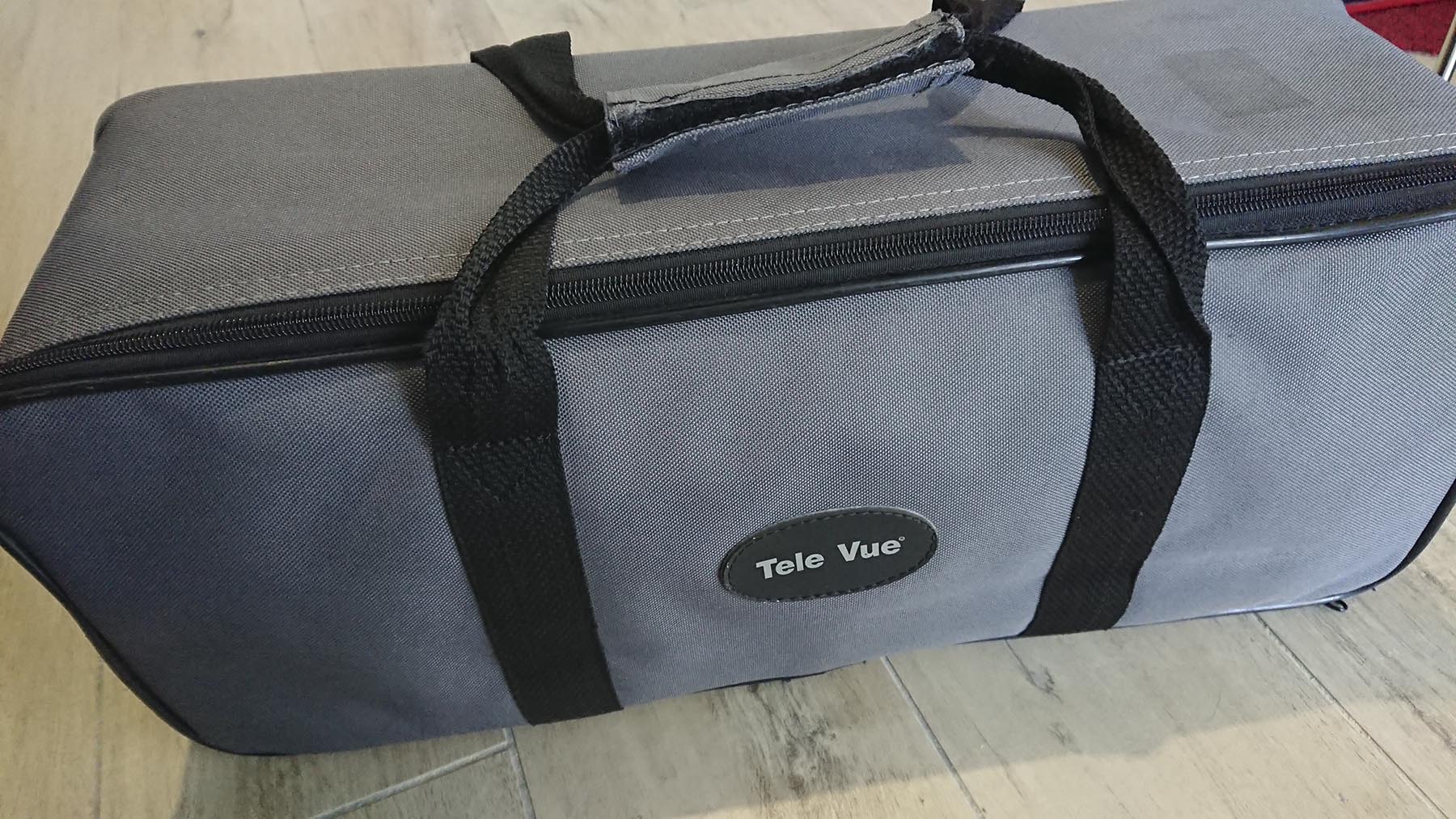

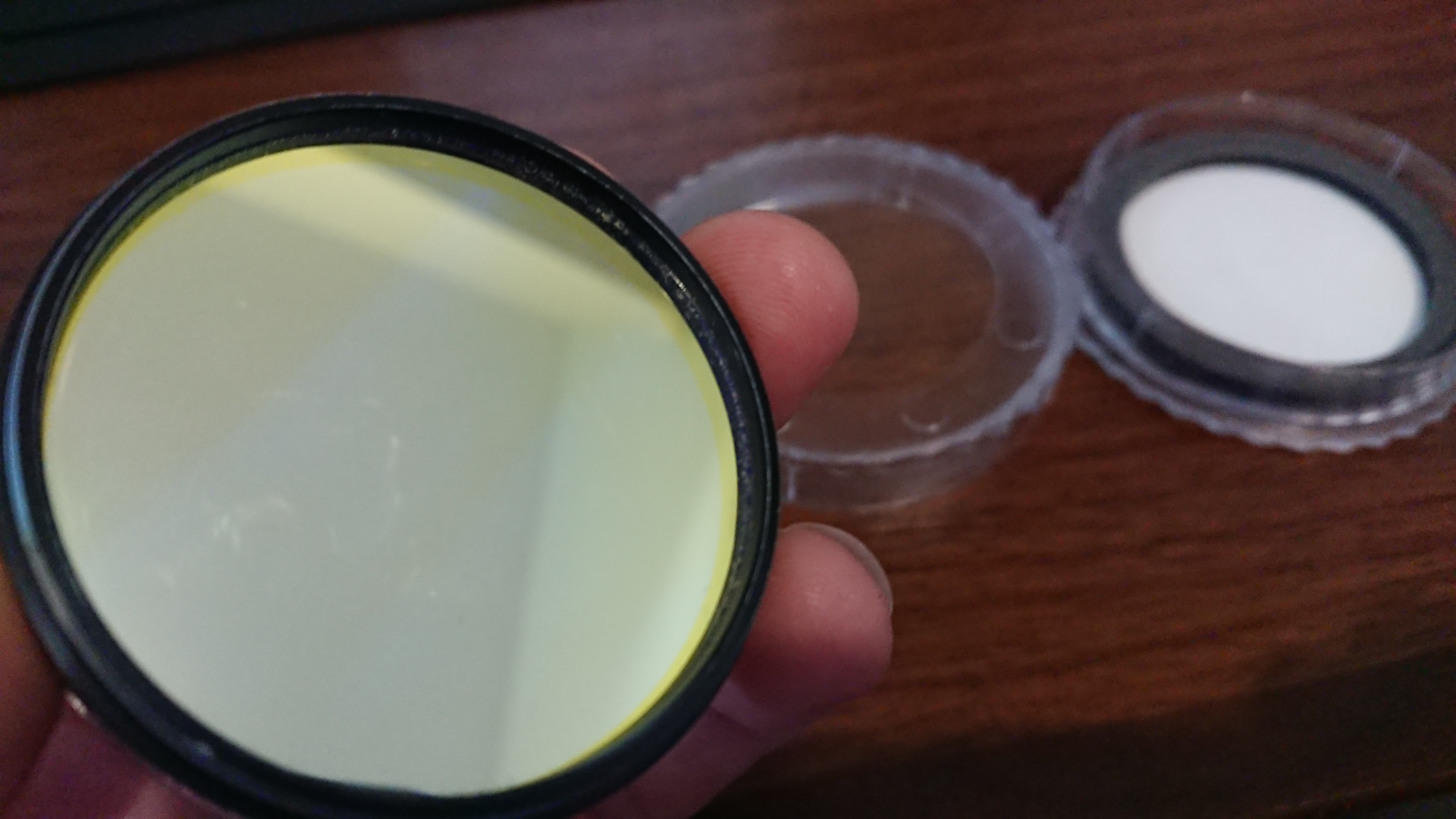

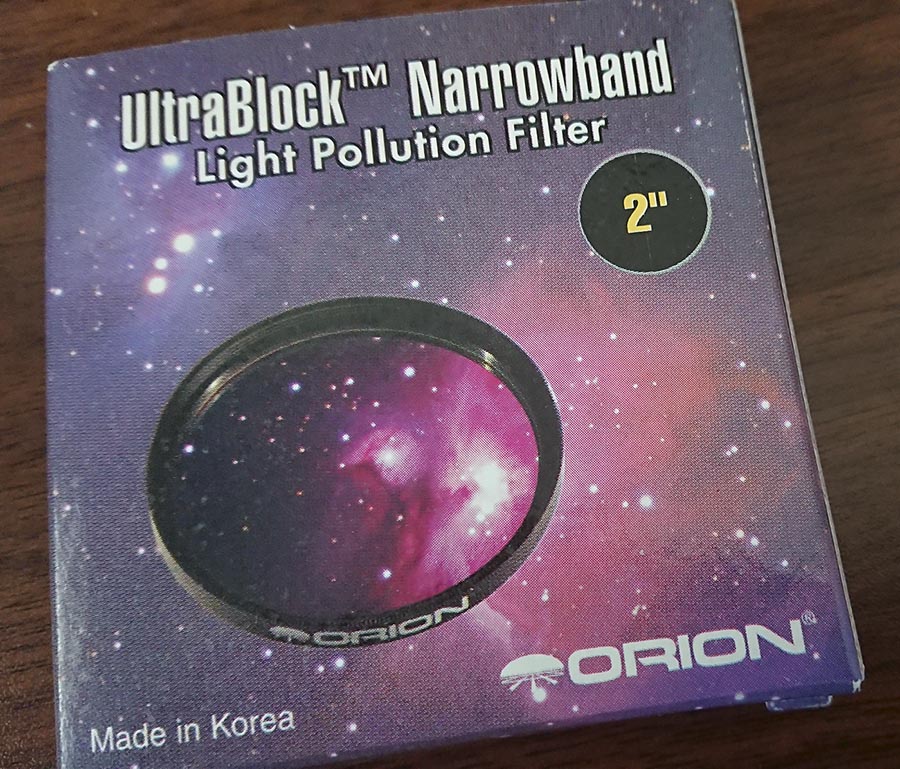

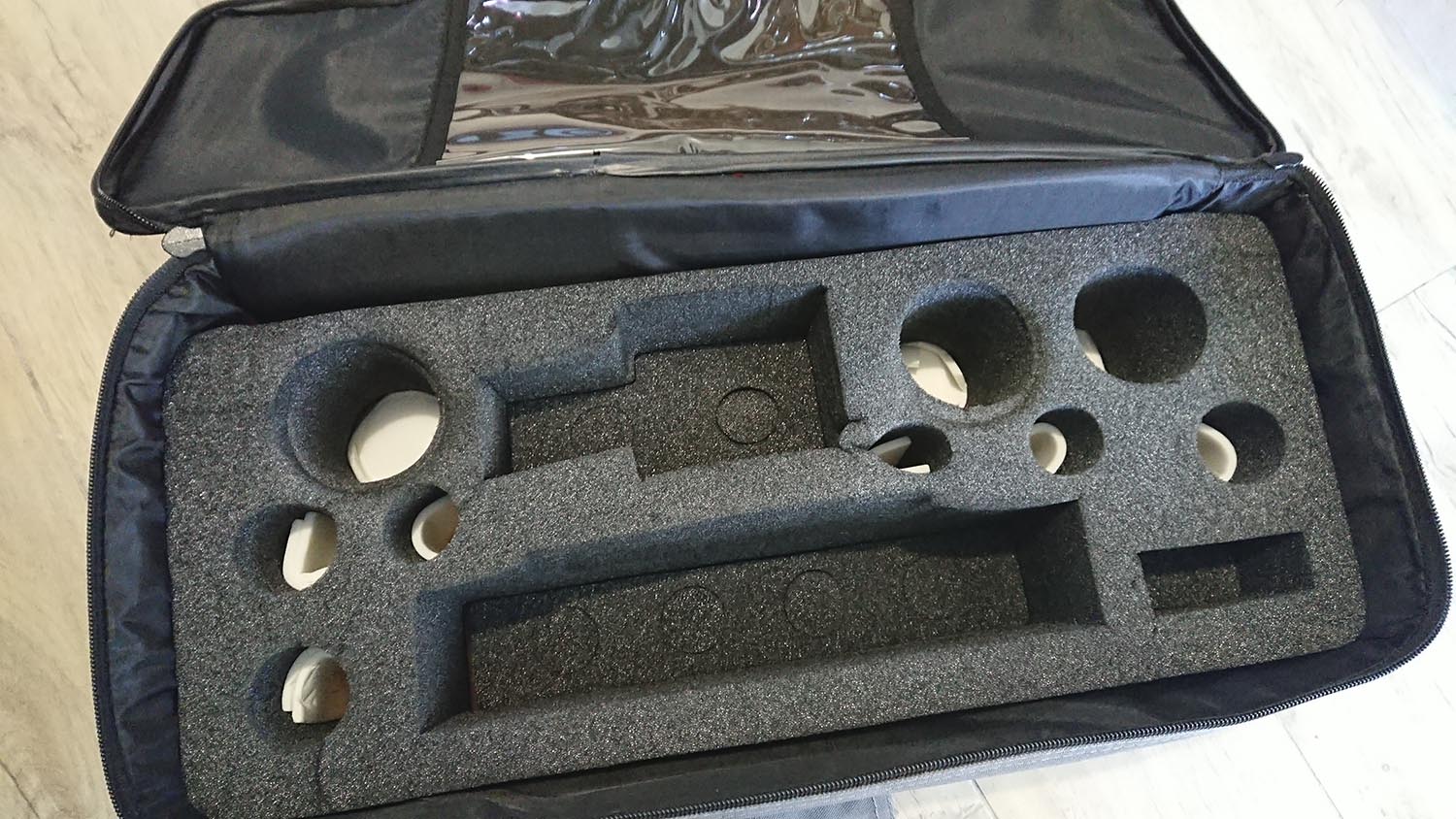

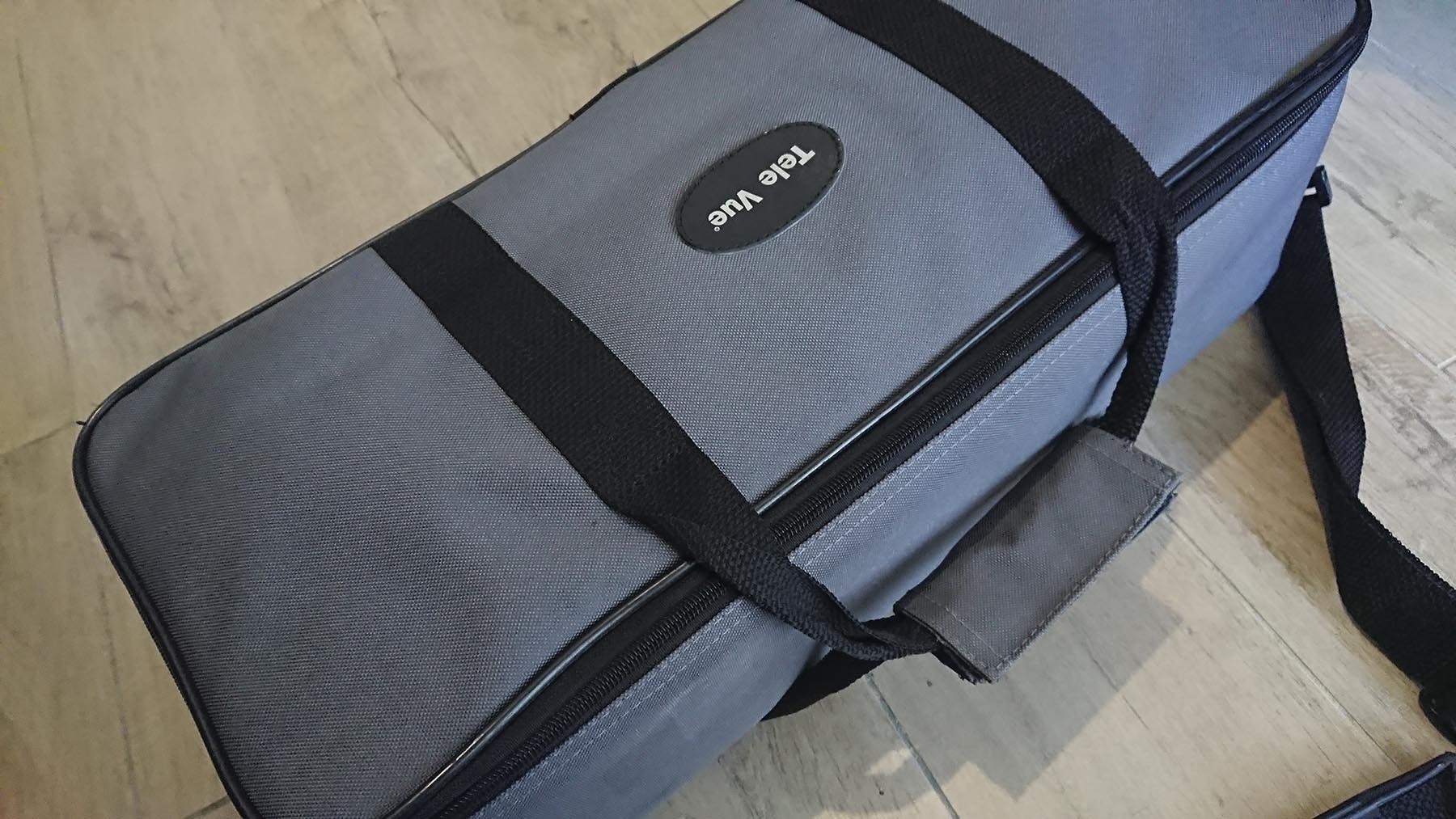

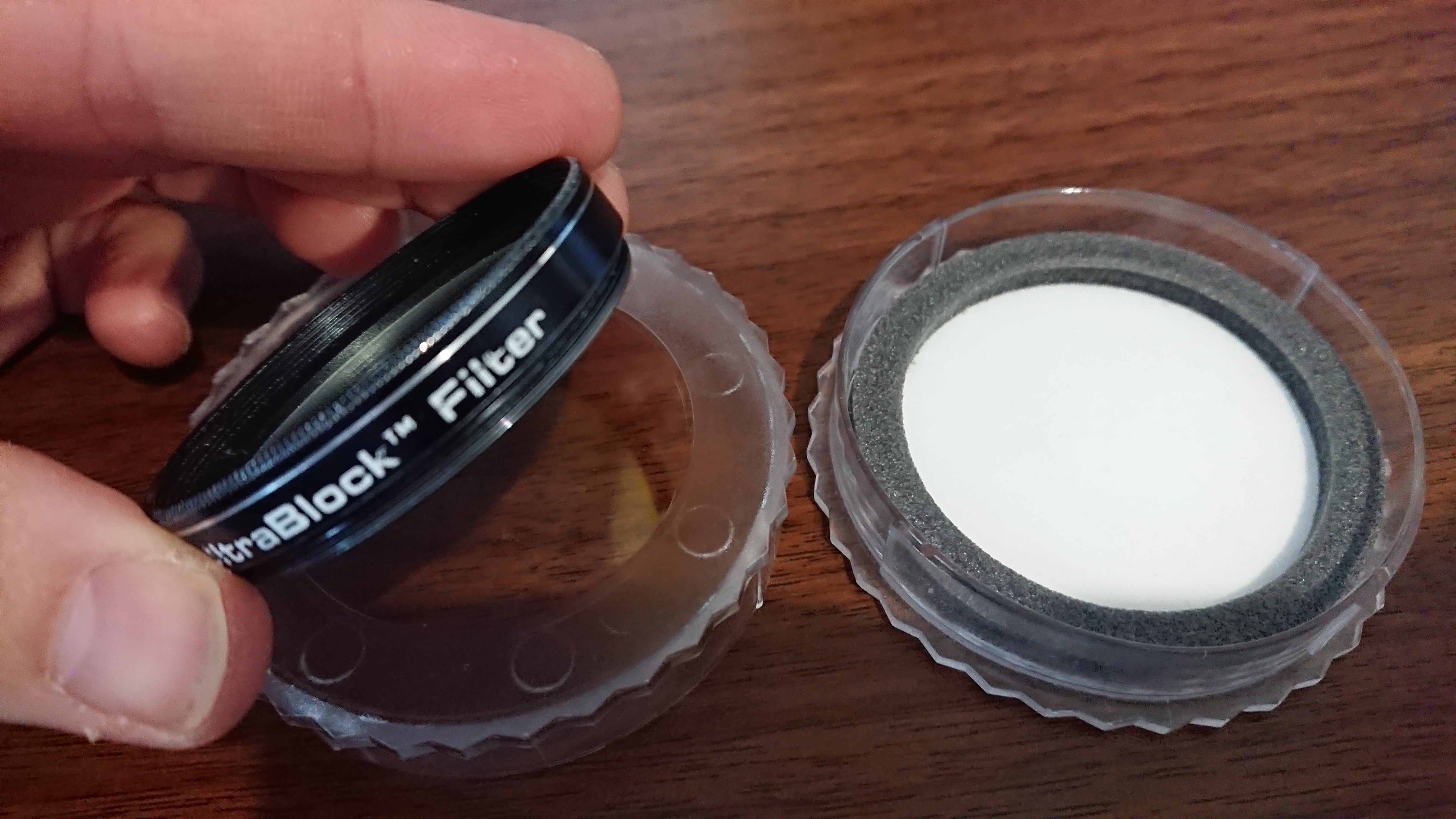

Πωλούνται: 1) Τσάντα μεταφοράς της Televue, είναι αυτή https://www.astroshop.eu/carrying-bags/televue-eyepiece-carry-bag/p,19132 έχει μέσα και στην πάνω μεριά προστατευτικό αφρολέξ, κάτι που ξέχασα να δείξω στη φωτογραφία Τιμή: 90€ με δικά μου έξοδα αποστολής 2) Φίλτρο Orion Ultrablock 2" για παρατήρηση. (ΕΦΥΓΕ) Τιμή: 90€ με δικά μου έξοδα αποστολής

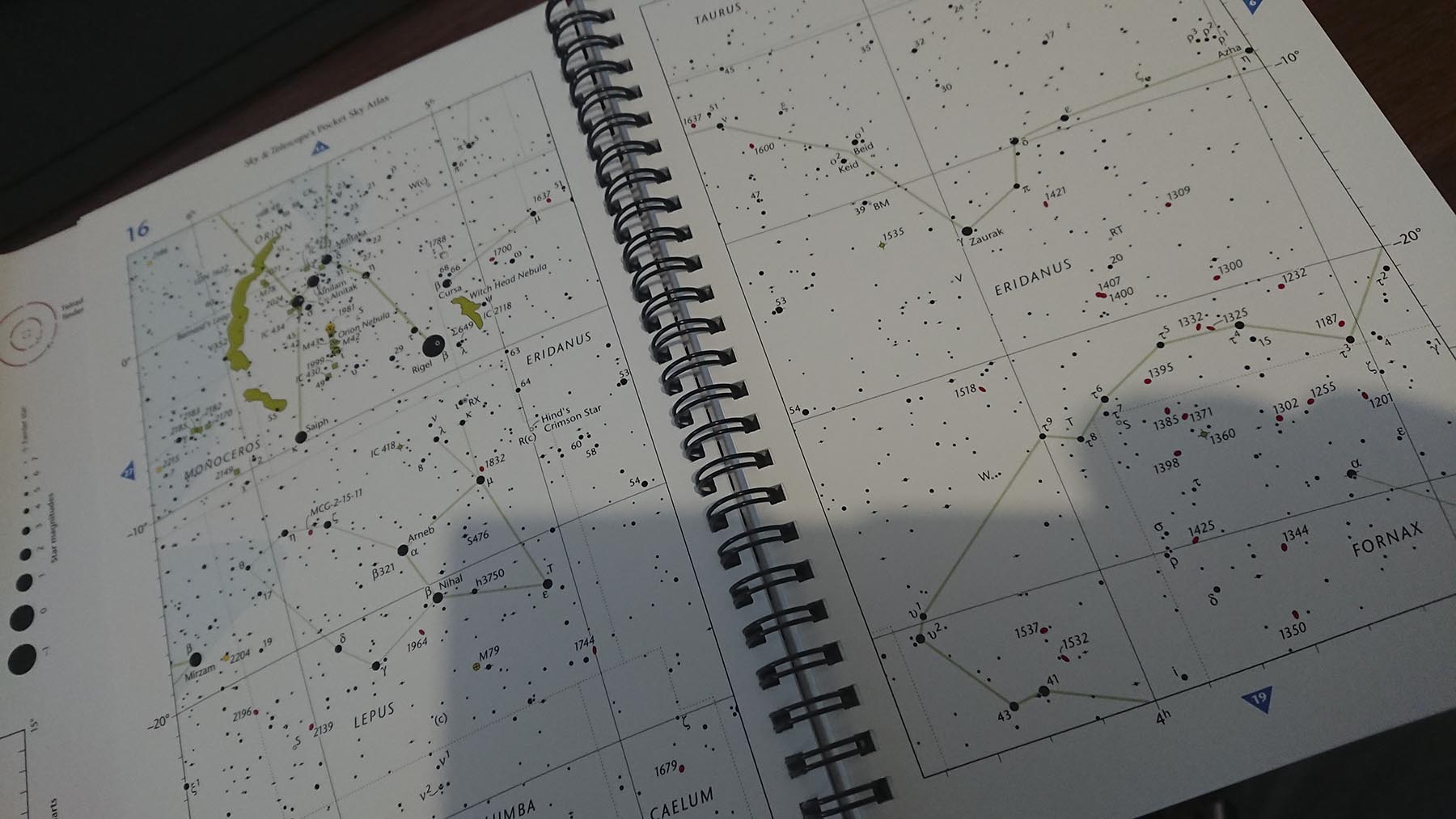

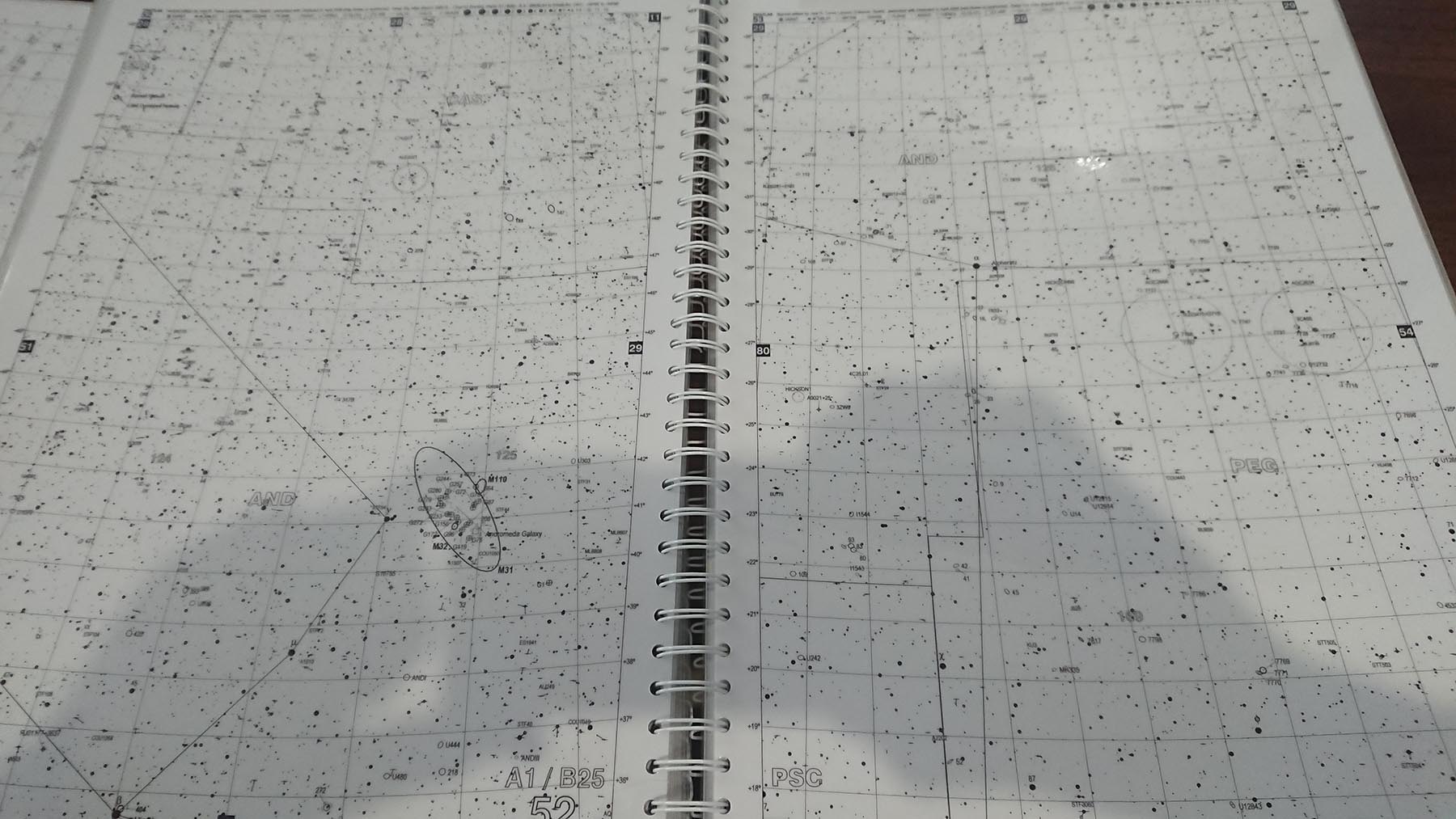

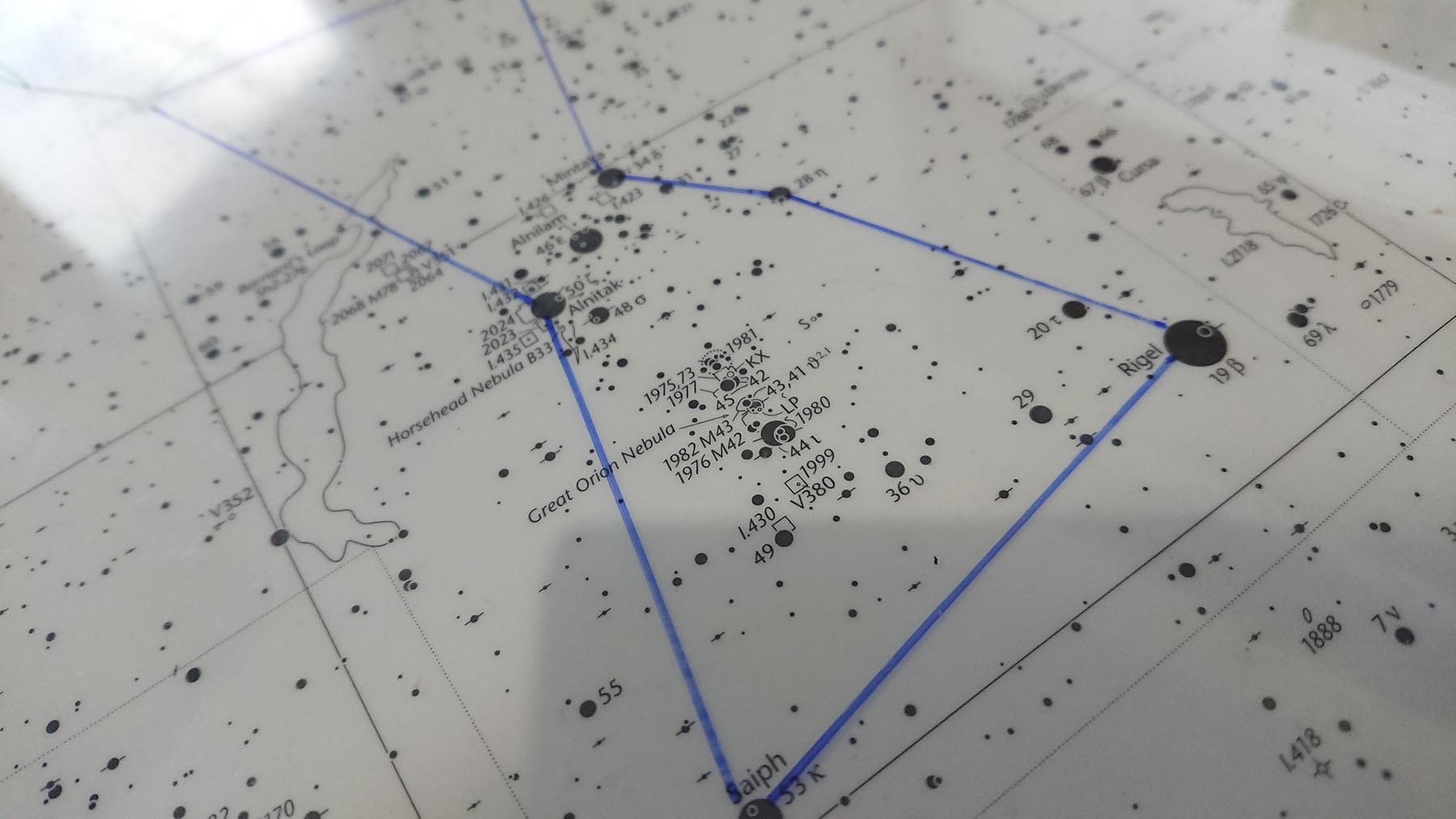

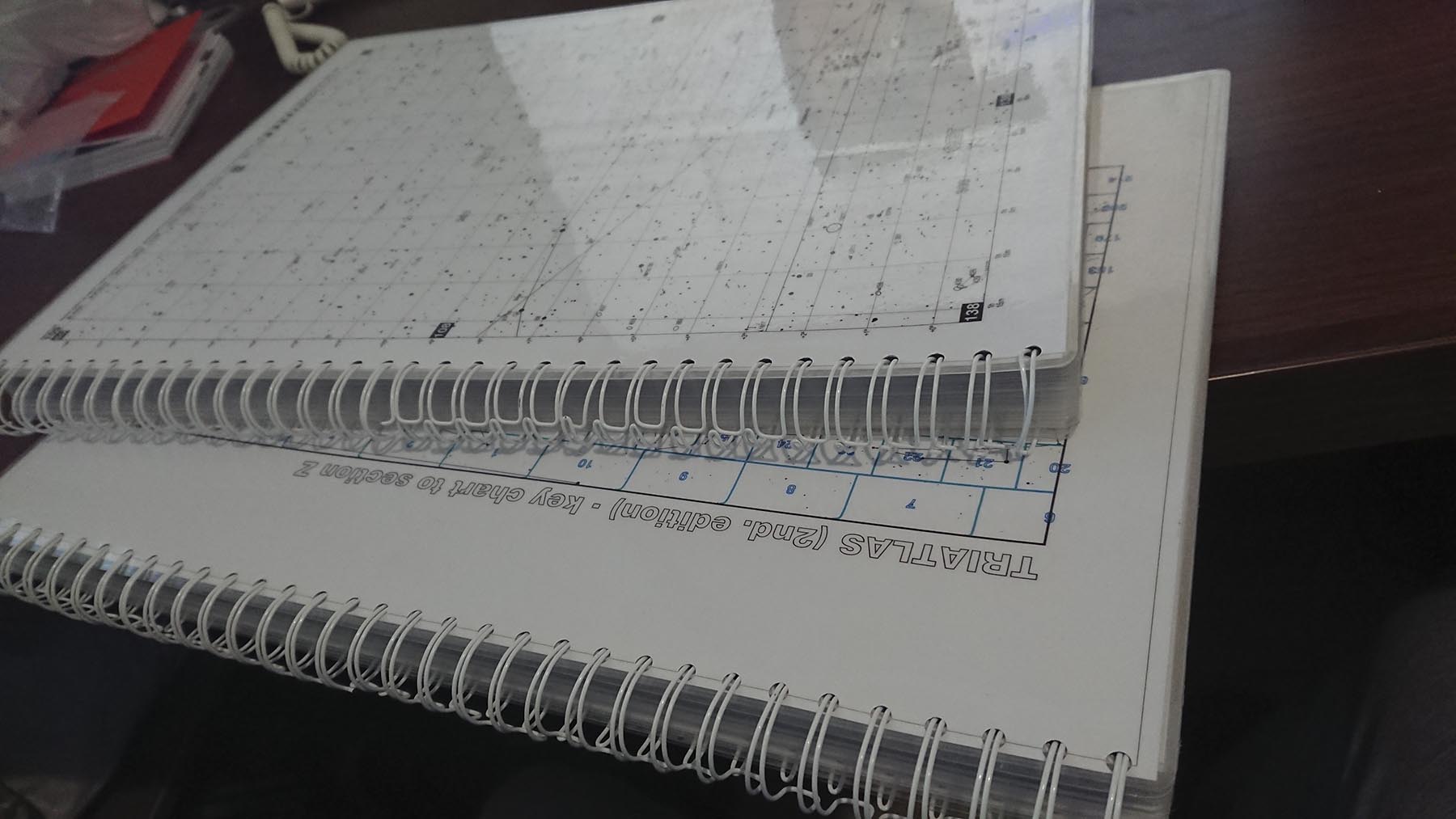

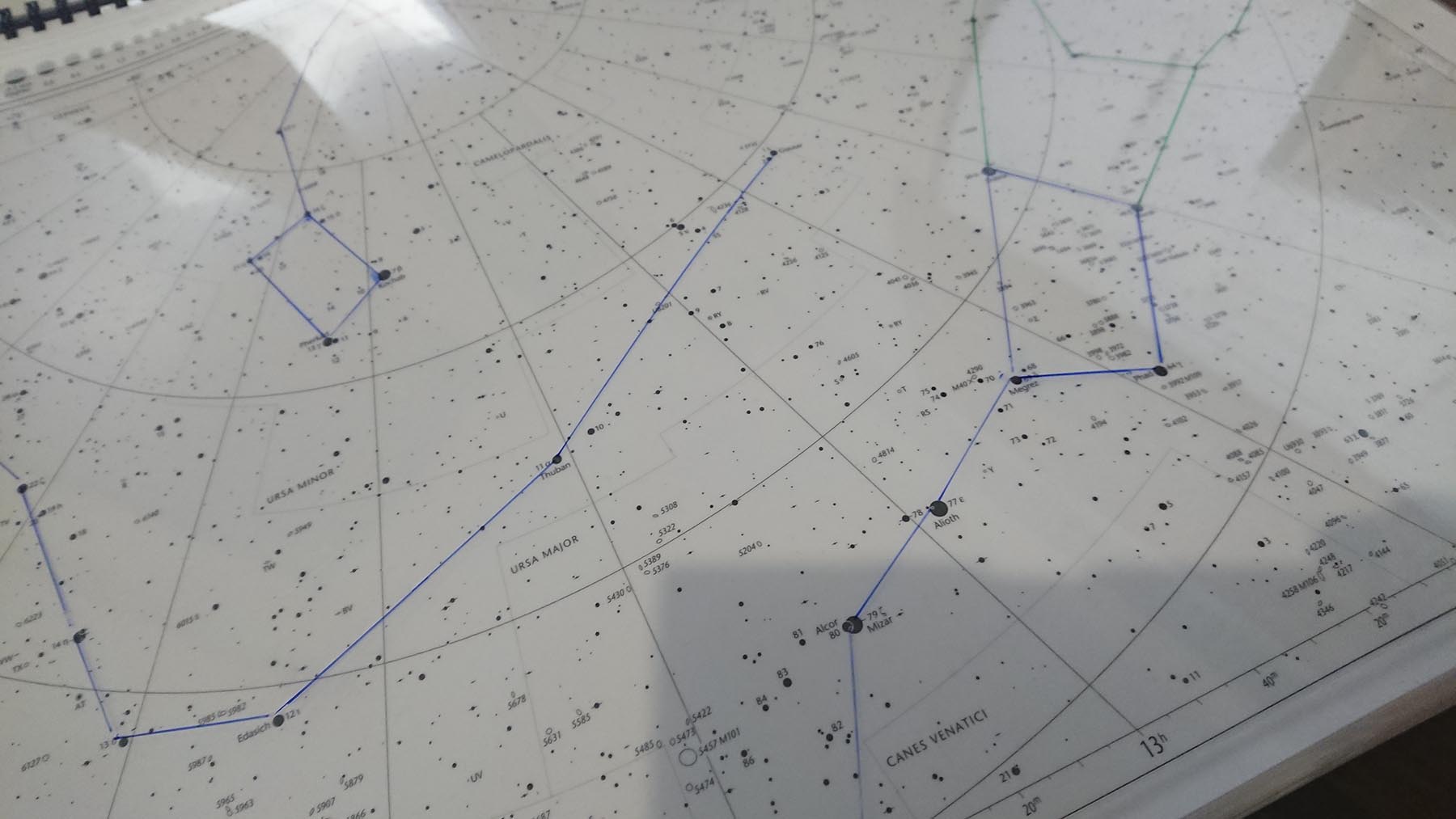

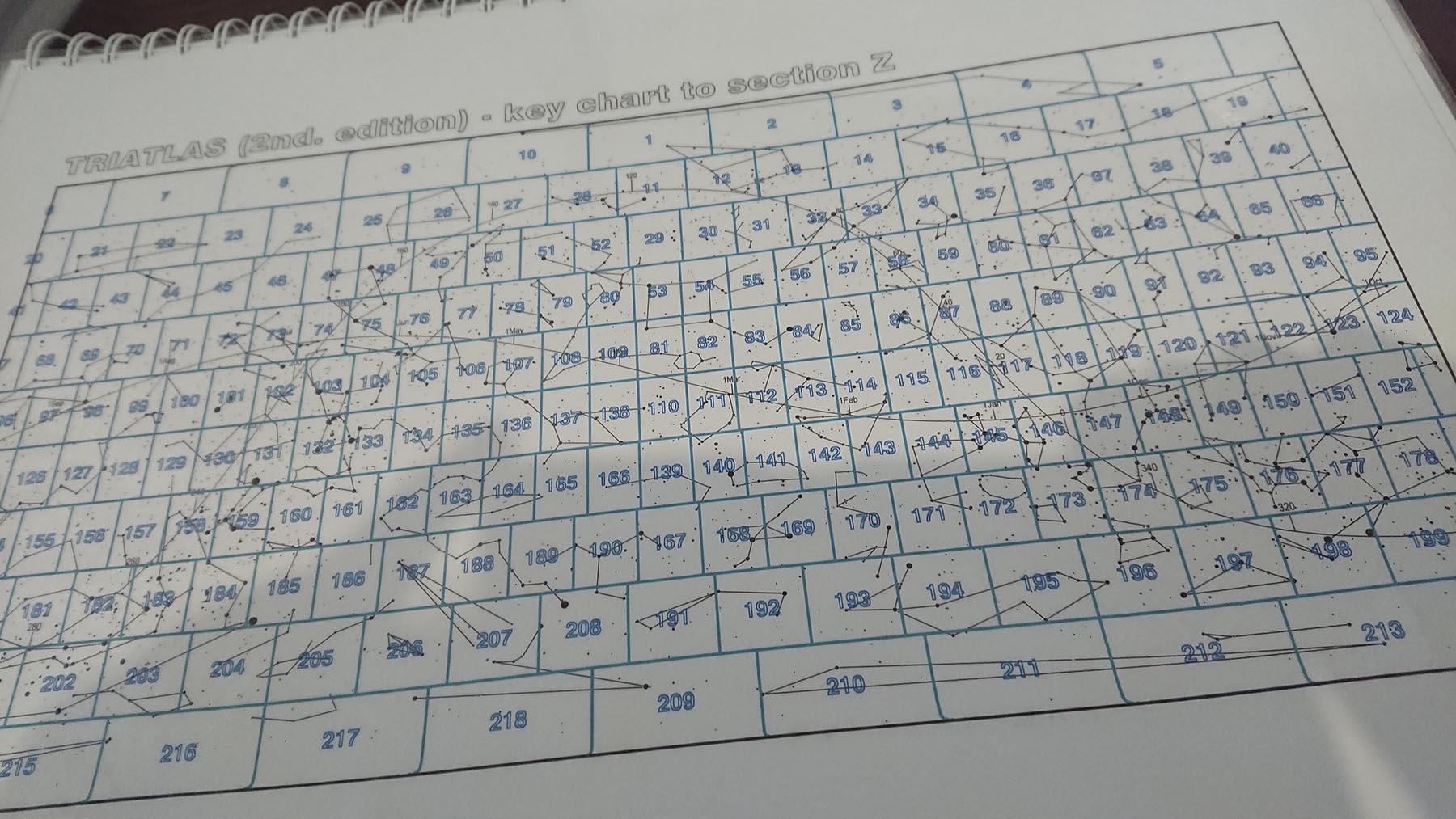

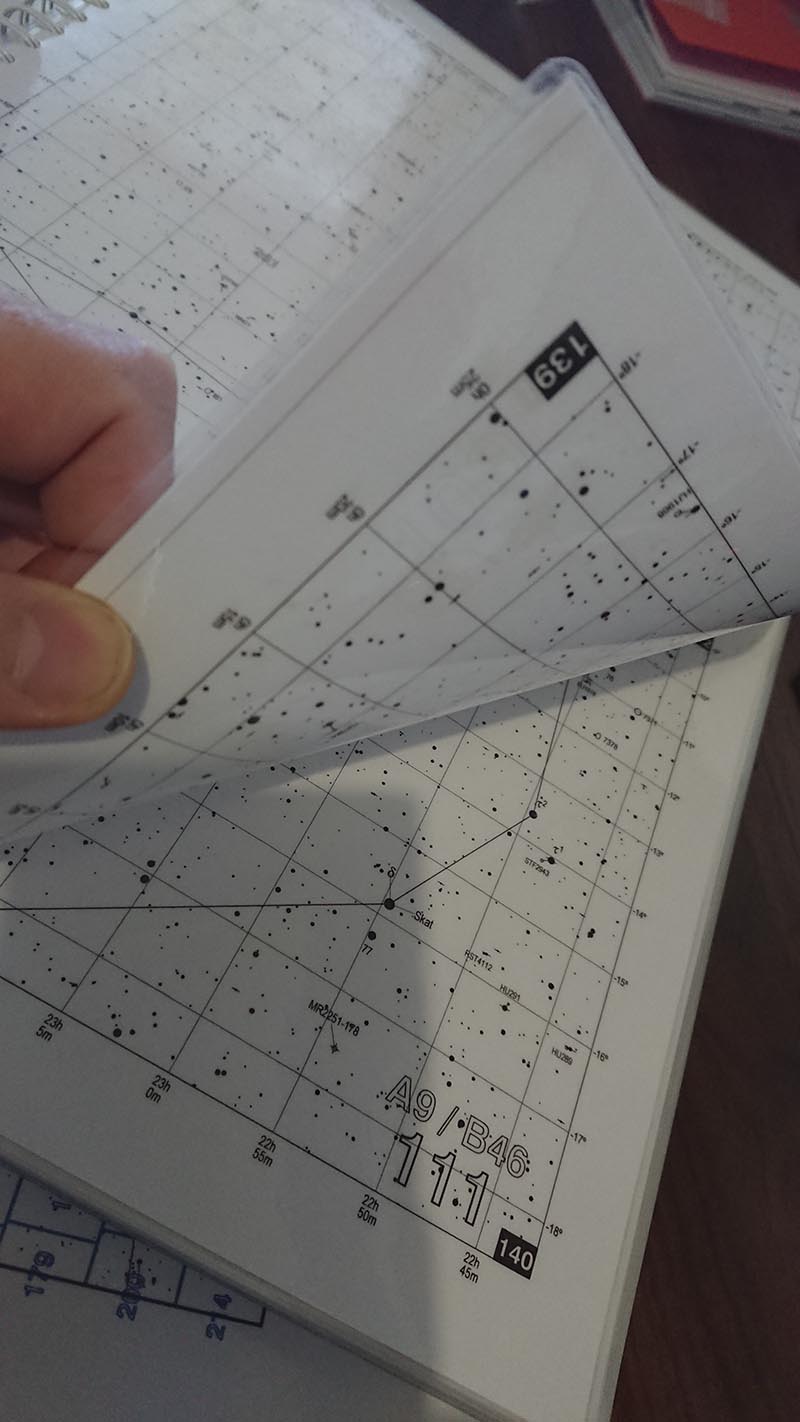

Μου κάνετε κατάθεση και τους στέλνω με δικά μου έξοδα με ΕΛ.ΤΑ. 1) Pocket sky Atlas: 15€ (ΕΦΥΓΕ) 2) Sky Atlas 2000. Desk edition, 2nd edition (πλαστικοποιημένος Α3) Τιμή: 50€ (ΕΦΥΓΕ) 3) Triatlas. Πρόκειται για έναν χάρτη με 218 σελίδες σε μέγεθος Α3. Συμπεριλαμβάνει αστέρια μέχρι 11.1mag και πάνω από 30.000 αντικείμενα βαθέως ουρανού. Πλαστικοποιημένος σε 2 τόμους σπιράλ. Δείτε εδώ περισσότερα: https://allans-stuff.com/triatlas/ ο TriAtlas Intermediate Set B / C Τιμή: 90€

Νέα και τελική τιμή: 60€ με έξοδα αποστολής πληρωμένα. Υπενθυμίζω είναι ΣΦΡΑΓΙΣΜΕΝΟ.
