Trispace Διοπτρικο

[Maniot]

Το πρωτοποριακό και διαφωτιστικο αρθρο του Roland Christen (Astro-Physics), που με κατευθυνε στην κατασκευη του μεγαλου διοπτρικου μου.



To Trispace διορθωνει σφαιροχρωματισμο (σφαιρικο σφαλμα σε διαφορετικα μηκη κυματος), χρωματικο σφαλμα, και μειωνει σημαντικα την καμπυλωση του πεδιου (field flattener). Η κατασκευη του ειναι σχετικα δυσκολη και απαιτει συγκεκριμενους τυπους οπτικου κρυσταλλου (κατα το αρθρο σελιδα 377--- Abnormal Dispersion που δεν εχει σχεση με τα γνωστα ED/SD) που δεν ειναι πλεον αμεσα προσβασιμοι.





Και εδω η υπερτατη εφαρμογη του: https://www.cloudynights.com/topic/200835-pons-tri-space-unveiled/

στο ακολουθο τηλεσκοπιο:





https://www.cloudynights.com/topic/497305-a-closer-look-at-the-10-f162-zeiss-apo/



Trispace Sky and Telescope Oct 1985.pdf

Trispace

[filiatra]

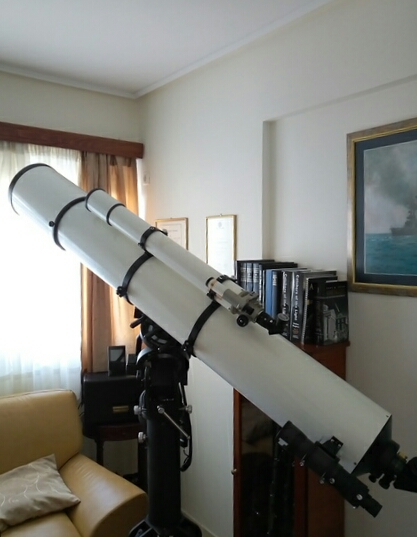

Βάλε καμιά φωτογραφία να δούμε το θηρίο σου.

[nkarytia]

Εντυπωσιακό από κάθε άποψη, ακόμα και η ισημερινή στήριξή του!

[Maniot]

Βάλε καμιά φωτογραφία να δούμε το θηρίο σου.





Γεια χαρά,

Υπάρχουν ήδη.



https://www.astrovox.gr/forum/album_pic.php?pic_id=21337





https://www.astrovox.gr/forum/album_pic.php?pic_id=21215

[filiatra]

Ω ρε φίλε. Ωραία κατασκευή φαίνεται. Μπράβο

[Maniot]

Ω ρε φίλε. Ωραία κατασκευή φαίνεται. Μπράβο



Ευχαριστω... Ειναι πολυ καλοκουρδισμενο οργανο!

[HOMO]

Υπέροχη κατασκευή! Πολύ επιμελημένο , μπράβο σου ! Σε τι βάση θα το φορτώσεις και που θα το στήσεις? Επίσης τι χρήση θα του κάνεις και τι φακούς θα χρησιμοποιείς? Φτιάξε μας κι άλλο....!

Χαλαρά θα πλήρωνα για ένα tour σε διπλά αστέρια!

[giannis60]

Θανάση. Σε ισημερινή θα το βάλει! Στην φωτογραφεία με την κόρη του σε ισημερινή το έχει. Δεν το πρόσεξες. Δεν πειράζει. Δεν είσαι ο μόνος. Την πάτησες κι εσύ, διότι εν τέλει η κόρη είναι αυτή που κλέβει την παράσταση σε αυτήν την φωτογραφεία, και μοιραίως σε αυτήν εστίασες κι εσύ την προσοχή σου, κι όχι στην θηριώδη EQ8!

Όσο για το τι θα παρατηρεί; Τα πάντα! Μην ξεχνάς ότι η απόδοση από φθορές φωτός, τα διαθλάστηκα έχουν την μέγιστη απόδοση ανά διάμετρο. Αυτό έχει τουλάχιστον όσο ένα 10ιντσο Νευτώνειο.

[Maniot]

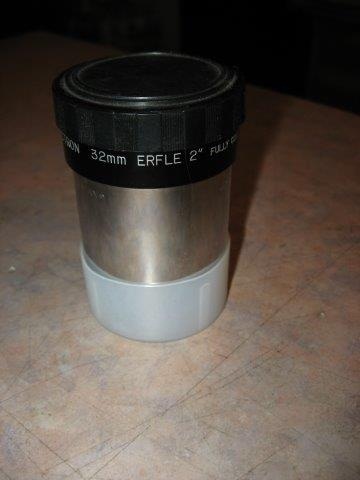

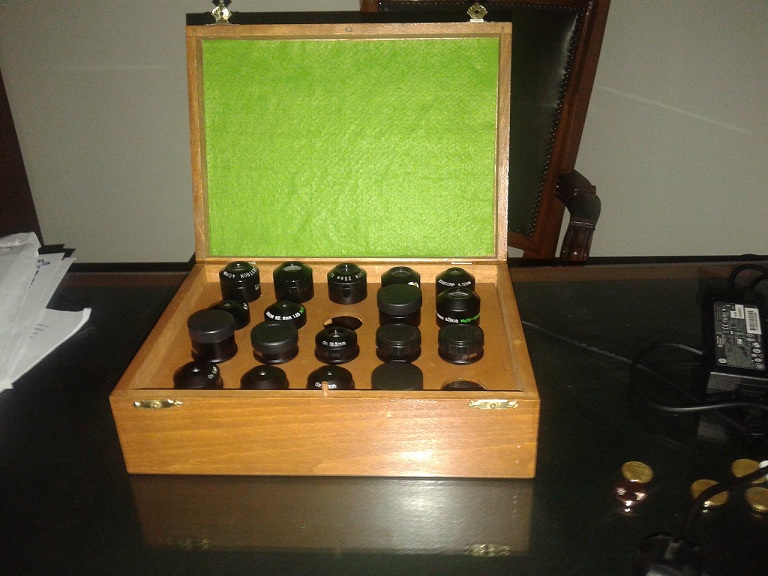

Όντως είναι σε ΕQ8. Το παιδάκι είναι βαφτιστηρι μας. Ο κληρονόμος του τηλεσκοπίου δεν φάνηκε ακόμα...Για τα προσοφθάλμια αρκούν τα κλασικά UO Abbe ορθοσκοπικα, Erfle, Konig. Ακόμα και τα ταπεινά Huygens της δεκαετίας του 50 από το 102mm f/15 Polarex μου αποδίδουν τέλεια. Σε υψηλές μεγεθύνσεις χρησιμοποιούνται TMB Supermonocentric με υψηλές διορθώσεις αλλά μικρότερο πεδίο. Σε ευρύ πεδίο ταιριάζουν το 32mm Erfle, 50mm Kellner.

[HOMO]

Ωχ ναι δεν το πρόσεξα! Να σας ζήσει το αστεράκι σας που επισκιάζει κάθε εξοπλισμό.



Φαντάζομαι ότι η EQ8 δεν έχει κανένα κραδασμό με το τηλεσκόπιο πάνω του εε? Επίσης είναι πράγματι διορθωμενα και το χρωματικό σφάλμα και η σφαιρική εκτροπή?

[Maniot]

Nαι και τα δύο πλήρως. Καθώς και το σφαιρικό σφάλμα ανά μήκος κύματος. Αν θες διάβασε την περιγραφή στο άρθρο που ανέβασα.

[diorip]

Ο κληρονόμος του τηλεσκοπίου δεν φάνηκε ακόμα....

Με το καλό να έρθει και αυτος-η! Αν κάνω ένα πρόχειρο υπολογισμό για κούνιες / καρότσι / συμπράγκαλα που χρειάστηκε το βλαστάρι μου για χρήση μόνο στον πρώτο χρονο, βγάζει άνετα ένα premium apo 140-150mm.

Και που να υπολογίσω πάνες....

[fotodektis]

Εντυπωσιακή κατασκευή,εντυπωσιακές επιδόσεις!!Μπορείς να μας πείς το κόστος του "θηρίου"?Να έχουμε και ένα μέτρο σύγκρισης με αντίστοιχα απλά διοπτρικά και νευτώνεια...

Εύχομαι να αποκτήσετε με την γυναίκα σου και κληρονόμους στον εξοπλισμό σου!

Συγχαρητήρια και καλές παρατηρήσεις!!

Φιλικά-Κώστας

[Maniot]

Το κόστος είναι κάτι ιδιαίτερο. Αυτό που μετραει είναι η δουλειά 4-5 εμπειρων οπτικών-μηχανικων από διαφορετικές χώρες. Πάντως ένα τέτοιο ΑΠΛΟ αχρωματικό φτάνει τα 10k . Το όργανο φτιάχτηκε υπό ιδιαίτερες συνθήκες και συγκυρίες. Ένα τριπλό αποχρωματικό ξεπερνάει τα ΕUR 65.000 για τον οπτικό σωλήνα.

[eliasg2004]

Εύχομαι ολόψυχα να το χαρείς! Φαίνεται πολύ ιδιαίτερο και όμορφο τηλεσκόπιο!

Μου θύμισε - ως προς τη φιλοσοφία του να φτιάξεις ένα αποχρωματικό χωρίς να χρησιμοποιήσεις εξωτικό γυαλί - το TAL 125 Apolar έξι στοιχείων. Κάθε συσχετισμός βέβαια σταματά εκεί καθώς η υλοποίηση μάλλον δεν ήταν τόσο πετυχημένη.

Φαντάζομαι η EQ8 πάει για μόνιμη εγκατάσταση;

Και πάλι, καλές παρατηρήσεις! Να το χαρείς !!

[Maniot]

Όχι ακριβώς.

[Maniot]

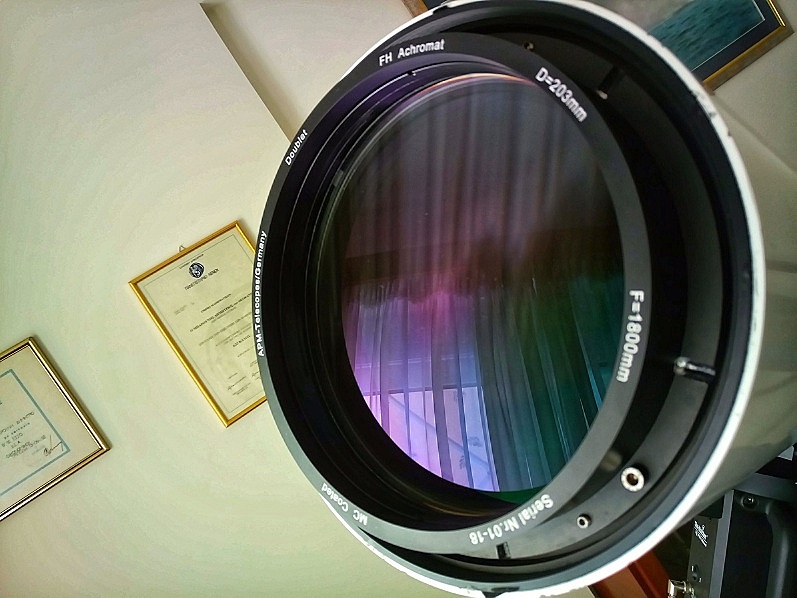

Ποιο εξωτικό γυαλί δεν γίνεται..... Το Apolar εχει μονό στοιχείο ως αντικειμενικό οπως φαίνεται και στο διάγραμμα και διορθωτές από διαθέσιμα στο εμπόριο κρύσταλλα. Το δικό μου έχει FH αντικειμενικό και διορθωτή από τριπλή ομάδα Abnormal Dispersion κρύσταλλα. Σημειώνω ότι το τηλεσκόπιο στην αρχική του μορφή ως απλό αχρωματικο κατασκευάστηκε γύρω στο 2003 στην Γερμανία από την APM ως παραγγελία Έλληνα ερασιτέχνη και πουλήθηκε σε μένα πριν 10 μήνες. Το αγόρασα ως πλατφόρμα μετατροπής σε Trispace. Δυστυχώς ο αντικειμενικός ήθελε δουλειά σε μηχανικό και οπτικό επίπεδο. Μηχανικά το cell δεν κράταγε το βάρος των στοιχείων με αποτέλεσμα τον έντονο αστιγματισμό. Οπότε νέο cell σχεδιάστηκε και κατασκευάστηκε με κοχλίες ακτινικής στήριξης των στοιχείων (έχω ανεβάσει σχετική φωτό). Οπτικά έπρεπε να επανακατασκευαστει το το ένα από τα δύο στοιχεία του φακού. Επιλέχθηκε με προσομοίωση Zemax το κατάλληλο κρύσταλλο και το στοιχείο φτιάχτηκε από την αρχή. Μετά ο φακός και το cell ενοποιήθηκαν από την εταιρεία Wellenform στο νέο αντικειμενικό.

Το strehl του αντκειμενικου είναι 0.98 (χωρις το διορθωτικο στοιχειο) στα 546nm ενώ το μέσο πολύχρωματικο strehl είναι 0.96. Στα επιπλέον μηχανικά πλεονεκτήματα του αρχικού σωλήνα περιλαμβάνονται: σωλήνας από Kruppax 50, sliding dew shield, και το σπουδαιότερο εστιαστη Feathertouch με τα απαραίτητα σπειρώματα και διαστάσεις ώστε το Τrispace να προσαρμοστεί με ακρίβεια.

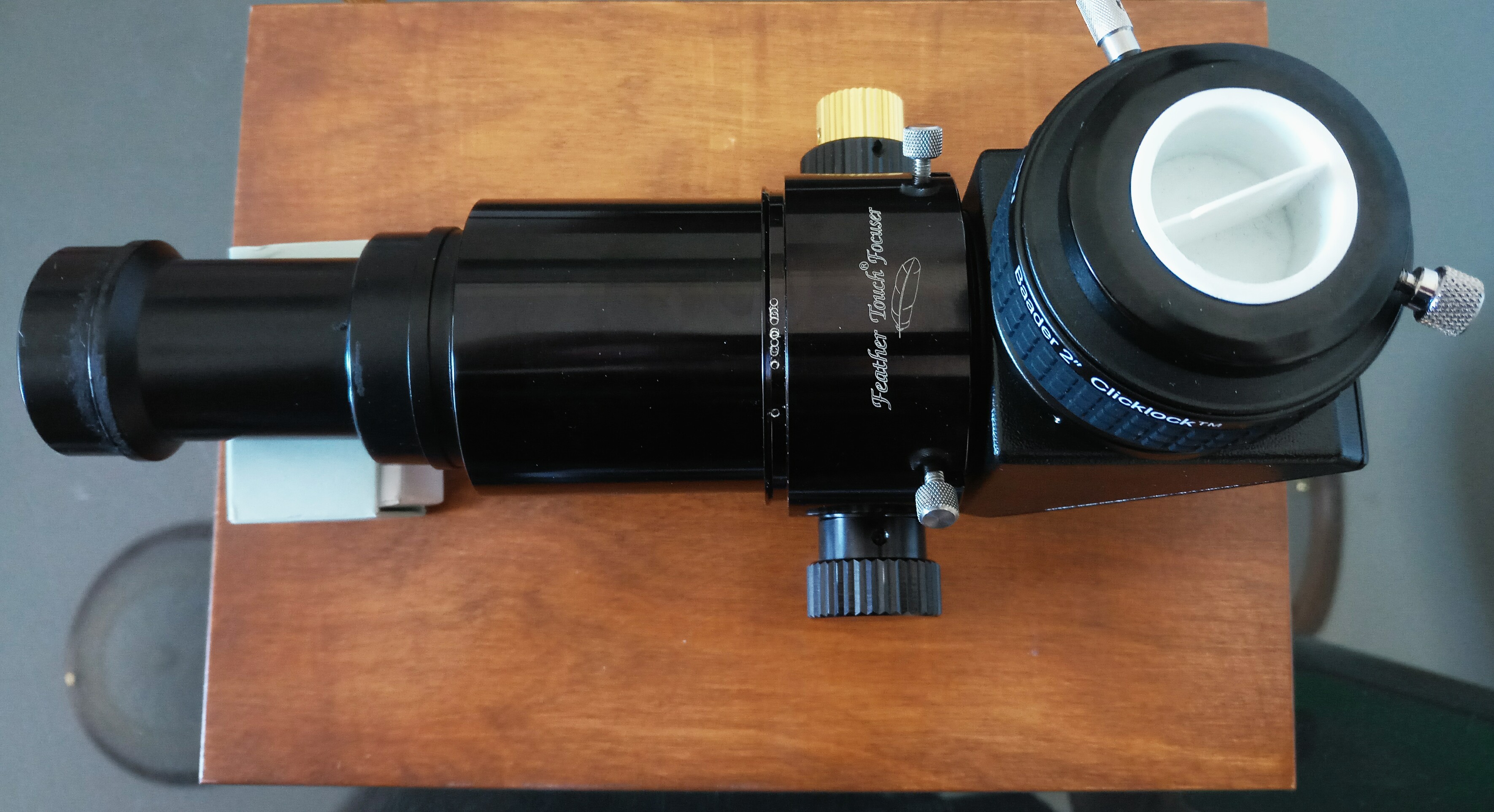

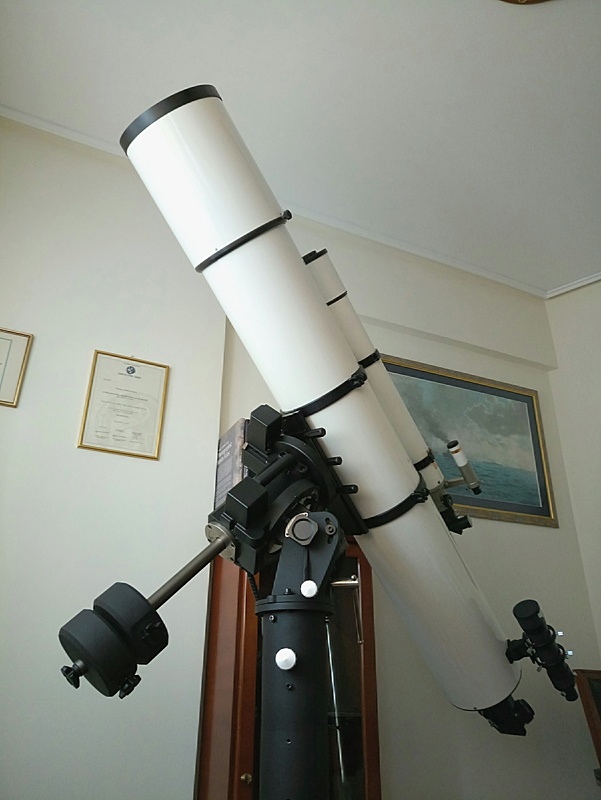

Στη φωτό η ΕQ8 είναι στο μέγιστο ύψος της και το οδηγητικο είναι Vixen 80mm f/11. Επίσης το Trispace σαν ενιαία μονάδα με το Feathertouch εστιαστη.



Παραθετω mail σχετικο με την ποιοτητα του αντικειμενικου:

Von: Info Wellenform [mailto:info@wellenform.biz]

Gesendet: Donnerstag, 7. Juni 2018 20:25

An: Markus Ludes [APM Telescopes]

Betreff: Re: APM FH 203/1800 SN 01-18, optische Tests



Hallo,



Strehl 0,98 für einen 8" FH ist High-End. Nach meiner Auswertung von dem abgebildeten Interferogramm ist er leicht unterkorrigiert. Wenn dass alles so stimmt, würde ich daran nichts mehr machen und ihn genau so zum Kunden schicken. Der sphärische Fehler ist nach meiner Auswertung geringer ca. 1/7 lambda.



Freundliche Grüße, Jörg Kneip

Firma Wellenform



Tel.: 06831/123141

Email: info@wellenform.biz

Website: http://www.wellenform.biz





To σφαιρικο σφαλμα λ/7 εκμηδενιζεται απο το διορθωτικο στοιχειο, το οποιο διορθωνει και το χρωματικο.

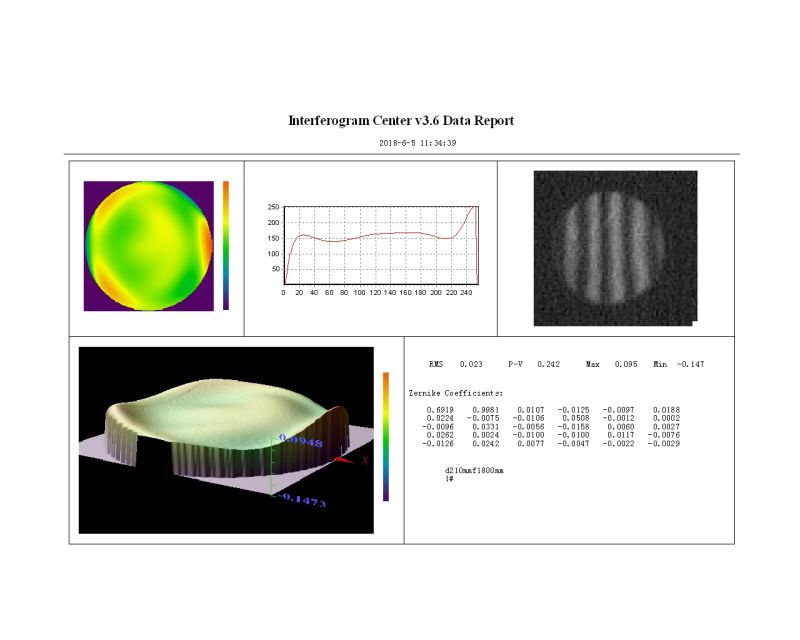

Το διαγραμμα του βλεπουμε το πρωτογενες RMS στο 0.028 το οποιο με το



https://www.bbastrodesigns.com/Strehl%20RMS%20PV%20calc.html



το οποιο αντιστοιχει στο 0.98 stehl, επισης βλεπουμε οτι οι προβληματικες περιοχες του φακου (κιτρινες) απεχουν 120 μοιρες αναμεταξυ τους. Εκει το προβλημα λυθηκε με ακτινικους κοχλιες.



Τροποποιημένο cell με ακτινικους κοχλιες.

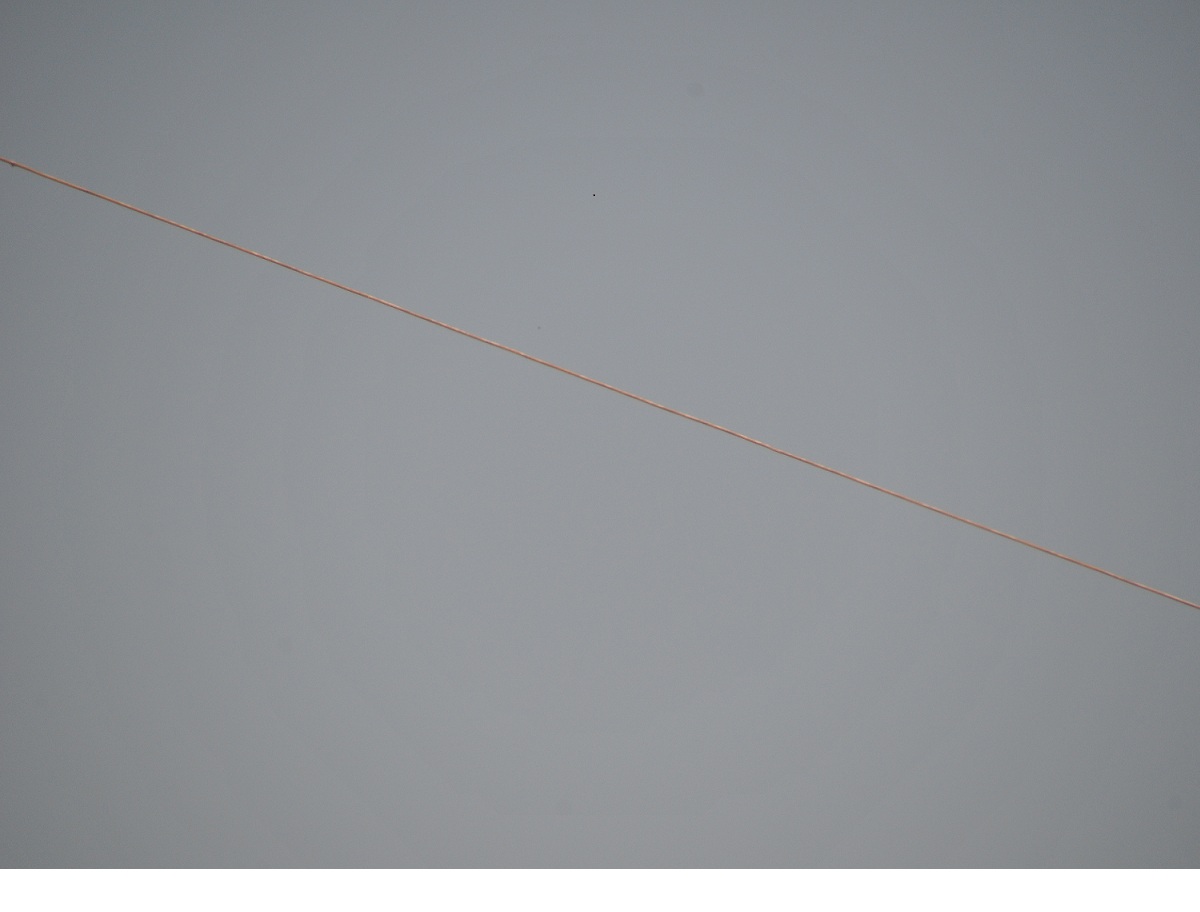

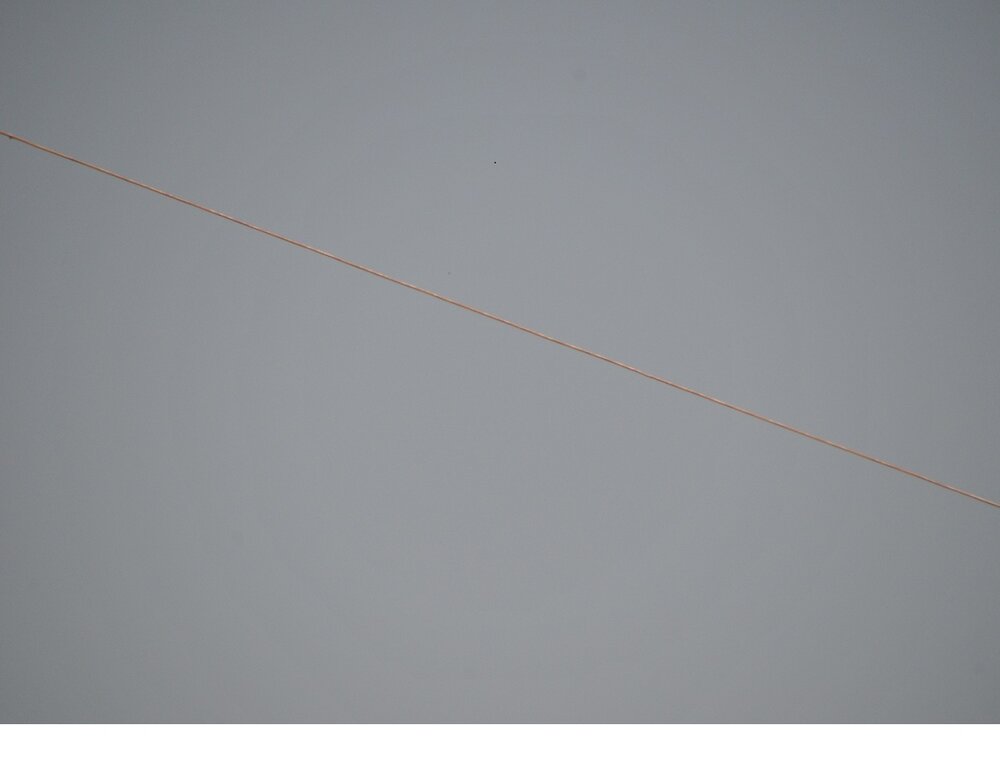

Δοκιμη χρωματικου στο πεδιο της κυριας εστιας. Κλασικος τροπος. λεπτο καλωδιο την ημερα. NIKON D300.

[Maniot]

Από εμπειρία αναφέρω ότι το πρόβλημα αστιγματισμού λόγω cell είναι έντονο στο νέο SW 150ED.

[eliasg2004]

Επειδή ο Roland Christen δεν κάνει λόγο για το είδος του γυαλιού, ενώ και αυτός όπως κι εσύ έχει χρησιμοποιήσει μια αχρωματική διπλέτα Fraunhofer για αντικειμενικό, φαντάστηκα ότι και η διορθωτική τριπλέτα θα χρησιμοποιεί κάποιο καλό γυαλί χαμηλής διασποράς (low dispersion) και όχι κάποιο εξωτικό γυαλί όπως φθορίτη ή κάποιο τύπο ED.

Φαντάζομαι την ταλαιπωρία και την αγωνία σου μέχρι να φτιαχτεί σωστά το cell του αντικειμενικού. Δεν τολμώ να σκεφτώ το κόστος..

Όπως και να έχει από ότι φαίνεται άξιζε τον κόπο: φαίνεται καταπληκτικό όργανο όπως υποδηλώνει και το υψηλό Stehl ratio!

Να το χαρείς! Είναι πραγματικά τηλεσκόπιο για μια ζωή!



ΥΓ. Άσχετο, αλλά πρόσεξα σε μία φωτό στη βιβλιοθήκη σου το δίτομο Catchers of the light. Πολύ ωραίο βιβλίο και δυστυχώς - αν και αρκετά ακριβό - δεν διατίθεται πια τυπωμένο.

[Maniot]

Καλημέρα

στο διάγραμμα της σελίδας 376 του άρθρου αναφέρονται οι τύποι των κρυστάλλων. Η συνταγή όμως αναφέρεται σε f/14 αντικειμενικό. Στο f/9 είναι απαραίτητη η χρήση extreme ιδιοτήτων. Τα κρύσταλλα του διορθωτή δεν είναι διαθέσιμα στο εμπόριο. Η σύνθεση τους είναι ιδιοκτησία του εργαστηρίου οπτικής του CrAO (Crimean Astrophysical Observatory) και οι απαραίτητες ποσότητες κατασκευάστηκαν Ad Hoc.

Στο hobby είμαι σχεδόν 40 χρόνια. Είμαι υπερήφανος για την βιβλιογραφία μου που ξεκινά από το 1760 περίπου. Το δωμάτιο που βρίσκεται το τηλεσκόπιο είναι και αστρονομική βιβλιοθήκη.

[Maniot]

Ο κληρονόμος του τηλεσκοπίου δεν φάνηκε ακόμα....

Με το καλό να έρθει και αυτος-η! Αν κάνω ένα πρόχειρο υπολογισμό για κούνιες / καρότσι / συμπράγκαλα που χρειάστηκε το βλαστάρι μου για χρήση μόνο στον πρώτο χρονο, βγάζει άνετα ένα premium apo 140-150mm.

Και που να υπολογίσω πάνες....
