ΑΣΥΡΜΑΤΟΣ ΕΣΤΙΑΣΤΗΣ


GALEX

Προτεινόμενες αναρτήσεις

Κατασκεύσα τελευταία έναν ασύρματο εστιαστή, οπότε το μοιράζομαι μαζί σας. Παλιότερα είχα φτιάξει έναν με καλώδια, αλλά ο ασύρματος είναι μια καλή και φτηνή ιδέα που σε γλιτώνει από τα καλώδια. Εγώ το προσάρμοσα σε σωλήνα 8’’. Μπορεί εύκολα να κατασκευαστεί. Το δύσκολο ίσως κομμάτι είναι η προσαρμογή στον εστιαστή, οπότε χρειάζεται λίγη φαντασία. Ακολουθούν σε φωτογραφίες Τα υλικά που χρησιμοποίησα και τα βήματα.
Γιώργος Αλεξίου
Σύνδεσμος για σχόλιο
Κοινή χρήση σε άλλους ιστότοπους

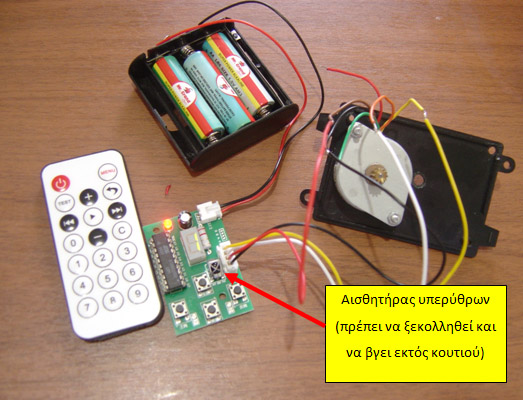

Ένας οδηγός για βηματικά μοτέρ με ασύρματο χειριστήριο (e-bay 5,00€ - skroutz 13,00€). Έχει δυνατότητα περιστροφής μπρος-πίσω και 9 επιλογές ταχύτητας.


Γιώργος Αλεξίου
Σύνδεσμος για σχόλιο
Κοινή χρήση σε άλλους ιστότοπους

Ένα κουτί μπαταριών για 3 μπαταρίες ΑΑ (2,50€) για τροφοδοσία του κυκλώματος (τάση 4,5-5 βολτ).



Ένα πλαστικό κουτάκι (3-4€) για να τοποθετηθεί μέσα το μοτέρ και η πλακέτα. Στο πίσω μέρος άνοιξα τρύπα για να βγαίνει το γρανάζι του μοτέρ και άλλη μία τρύπα για τα καλώδια τροφοδοσίας. Επίσης έβγαλα εκτός κουτιού και τον αισθητήρα υπερύθρων για να λαμβάνει τις εντολές απο το τηλεκοντρόλ (τον ξεκόλλησα απο την πλακέτα και τον σύνδεσα με καλωδιάκια). Η σύνδεση του μοτέρ με το driver είναι ως bipolar



Γιώργος Αλεξίου
Σύνδεσμος για σχόλιο
Κοινή χρήση σε άλλους ιστότοπους

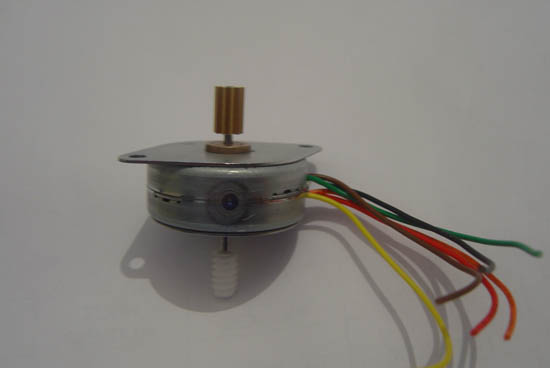

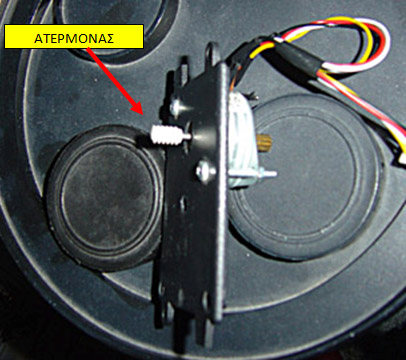

Ένα γραναζάκι «ατέρμονα» που έβγαλα από παλιό μοτέρ. Το προσάρμοσα στον άξονα του βηματικού μοτέρ. Ο λόγος που χρησιμοποίησα ατέρμονα είναι για να έχω σημαντική μείωση στην ταχύτητα κίνησης και άρα ακριβέστερη εστίαση.

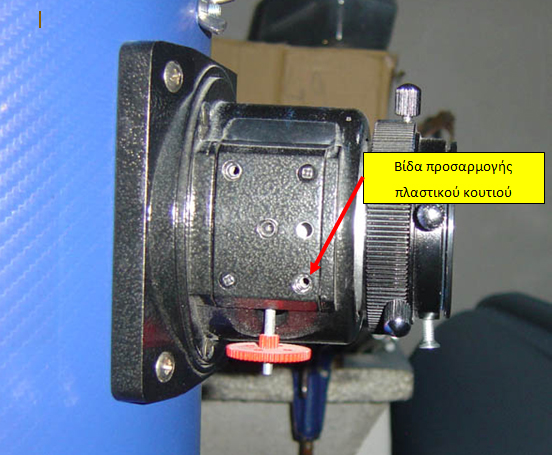

Ένα αξονάκι με ένα παλιό πλαστικό γρανάζι, το οποίο προσάρμοσα στον εστιαστή. Έβγαλα το αξονάκι με τους μανίσιους τροχούς εστίασης και τοποθέτησα το αξονάκι με το γρανάζι.

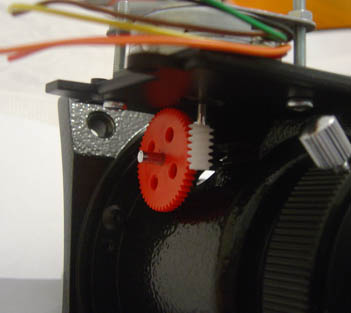

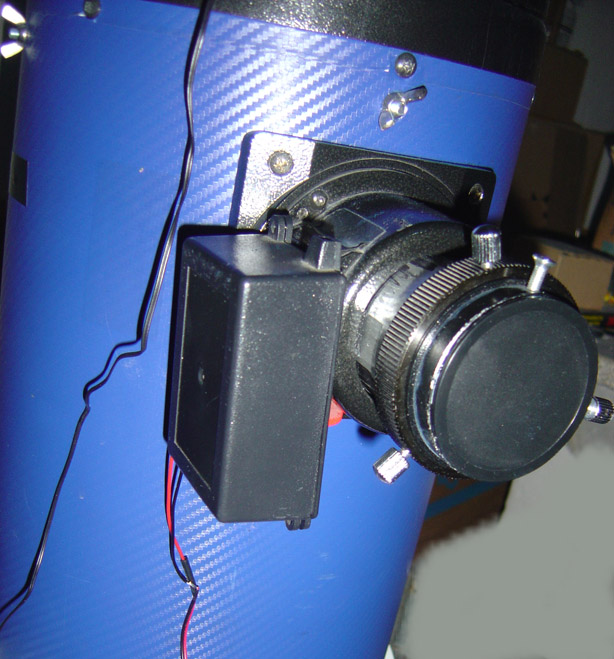

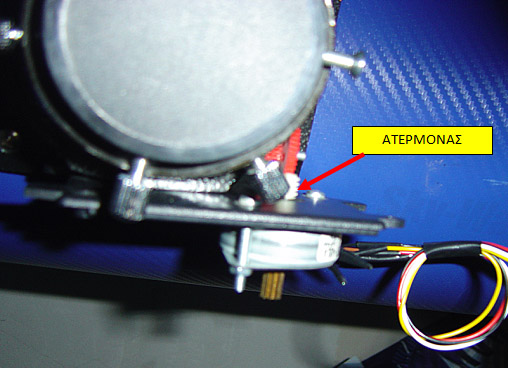

Τοποθέτησα τη μία πλευρά του πλαστικού κουτιού στον εστιαστή βιδώνοντάς τον με μία βίδα, ώστε ο ατέρμονας του μοτέρ να συνεργάζεται με το κόκκινο γρανάζι του εστιαστή.






Γιώργος Αλεξίου
Σύνδεσμος για σχόλιο
Κοινή χρήση σε άλλους ιστότοπους

Μπραβο Γιωργη!!!



Υ.Γ. γιατι δεν δοκιμασες να προσαρμοσεις τον αξονα του μοτερ απευθειας στο αξονακι του εστιαστη με ενα κομπλερακι;

Σύνδεσμος για σχόλιο
Κοινή χρήση σε άλλους ιστότοπους

Ευχαριστώ για τα καλά σας λόγια



Στέλιο υπάρχουν διάφοροι τρόποι να συνδεθεί στον εστιαστή. Εμένα μου έκαστε έτσι (το είχα φτιάξει από παλιότερα με ενσύρματη λειτουργία και το άφησα έτσι). Με τον τρόπο που λες μάλλον θα είναι πιο απλή η κατασκευή.

Γιώργος Αλεξίου
Σύνδεσμος για σχόλιο
Κοινή χρήση σε άλλους ιστότοπους

Ασύρματος οδηγός μοτέρ : https://topelectronics.gr/electronics/dc-motors/drivers/stepper-motor-driver-2-stage-4-wire-adjustable-speed-controller-and-remote-control/



Βηματικό μοτέρ : https://www.cableworks.gr/ilektronika/arduino-and-microcontrollers/motors/stepper/28byj-48-5v-4-phase-5-wire-dc-5v-stepper-motor-for-arduino/



Κουτί μπαταριών και κουτί για το μοτέρ και την πλακέτα από το μαγαζί ηλεκτρονικών της γειτονιάς.



Πώς να οδηγήσετε βηματικά μοτέρ : http://diyprojects.eu/how-to-drive-stepper-motor-beginners-guide/ (μπορεί να γίνει και κάτι αντίστοιχο μοτέρ dc και ανάλογο κύκλωμα ελέγχου).

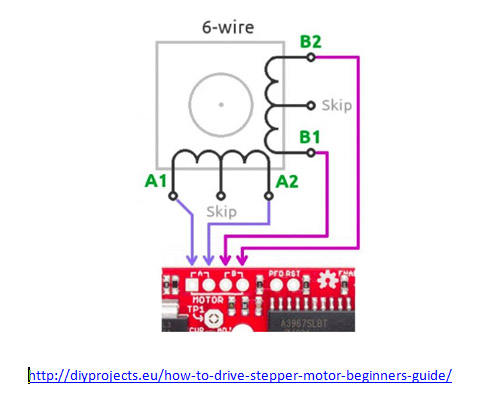

How to Identify the Terminals of a Stepper Motor:



Πλαστικά γραναζάκια και αξονάκια από παλιά παιχνίδια - μοτέρ κλπ (είχα μια τάση από μικρός να διαλύω πράγματα :mrgreen:)



Κάποια link που παραθέτω είναι ενδεικτικά. Τα υλικά που θα χρησιμοποιηθούν για την προσαρμογή του μοτέρ στον εστιαστή εξαρτώνται από τον τρόπο που θα γίνει αυτό (με γρανάζι, με ιμάντα, με ατέρμονα, κλπ).
