Αυτοσχεδια ραγα οδηγητικου σε s-c.

[KOSTAKIS]

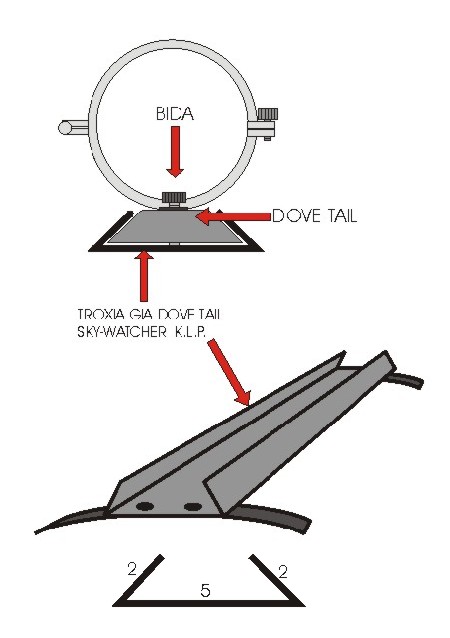

Αυτη η προταση ειναι αρκετα ευκολη,και νομιζω πως μπορει να εφαρμοστει απο οποιονδηποτε γνωριζει τα στοιχειωδη περι κατασκευων.Προσωπικα θα κατασκευασω την μπαρα,για να δεχεται τα dove tail VIXEN,SKY WATCHER κ.λ.π.(και του LIDL Bresser επισης).Το τραπεζιοειδες σχημα των dove tails εξυπηρετει τα μεγιστα οσον αφορα την στιβαροτητα,γιατι λογω σχηματος ,σφιγγοντας τη βιδα που φαινεται στο σχεδιο(τα σπειρωματα υφιστανται ουτως ή αλλως επι των dove tails,και νομιζω πως ειναι Μ8, το dove tail ανυψωνεται και σφηνωνει απολυτως.Φυσικα λασκαρωντας,δινεται η δυνατοτητα να μετακινηθει το τηλεσκοπιο κατα το δοκουν,και να σταθεροποιηθει ξανα.

Καθε παρατηρηση-αναβαθμιση καλοδεχουμενη,γιατι αυριο το απογευμα θα το κατασκευασω.

(ελπιζω να προλαβω λαμαριναδες,χρωματα,λαμακια κ.λ.π.)

[nicktremoulis]

για να φτιάξεις μια στιβαρή ράγα υποδοχής dove tail θα χριεαζόσουν ΧΟΝΤΡΗ λαμαρίνα πανω από 4 χιλιοστά (δηλαδη ασύμφορα τεραστιο βαρος) ετσι και αλλιως δεν νομιζω ότι οποιαδηποτε στραντζαριστη λαμαρινα θα μπορουσε να αντεξει την ταση για ξεχειλωμα που θα δημιουργουν οι βιδες μετα το σφιξιμο.

θα σου προτεινα να δημιοιυργησεις τη ραγα απο τρεις διαφορετικες λαμες καταλληλα ΚΟΛΛΗΜΕΝΕΣ μεταξύ τους.

[nicktremoulis]

...

[pentraks]

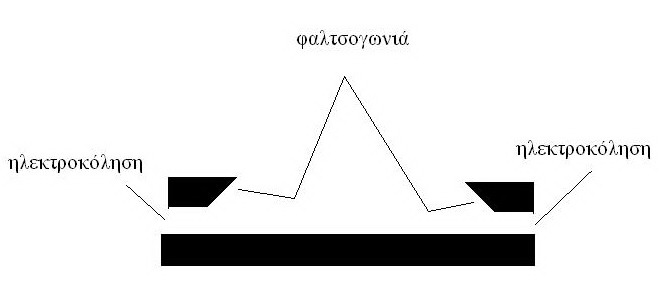

Στην πρώτη περίπτωση η στρατζαρισμένη λαμαρίνα έστω 3 χιλιοστα πάχος με 45 μοίρες κλίση για να καταφέρεις να την ξεχειλώσεις με σφίξιμο της βίδας πρέπει να είσαι ξάδερφος του Ηρακλη!

Το πρόβλημα που βλέπω ειναι

α με το στρατζάρισμα εσωτερικά η γωνία δεν ειναι γωνία αλλα καμπύλη η οποια θα βρίσκει στο dovetail δεν θα "θυληκώνει" αν την κάνεις ποιο μεγάλη για να μη βρισκει στο ραδιο ισως να κολυμπάει

β ανάλογα το πλατος της λαμαρίνας μπορει να μην γίνεται το πάτημα και απο τις 2 πλευρες. Θέμα καλουπιών της στράτζας.

Αν καταφέρεις να το φτιάξεις θα ειναι σχεδόν ακαμπτο(=στιβαρό) με τα στρατζαρίσματα κατα μήκος



Η δευτερη περίπτωση θα ήταν καλλίτερη εαν



α μπορεις να κάνεις στο φάλτσο στην λαμαρίνα η οποια πρέπει να ειναι ΠΟΛΥ χοντρη, 5mm τουλάχιστον



β κατα το κολλημα με την κάτω λάμαρίνα αν δε στην κάνει την δουλεια καλός μαστορας θα στραβώσουν όλα.

Η ηλεκτροκόλληση "τραβαει" πολύ.

Επίσης η κατασκευή δεν θα ειναι τοσο άκαμπτη όσο η πρώτη περίπτωση .

[KOSTAKIS]

Ακριβως αυτα ειχα και εγω κατα νου,γι αυτο επελεξα την στραντζα.Το αποτελεσμα ειναι πολυ πανω απο τις προσδοκιες μου(μολις πριν λιγο τελειωσα).

Πριν μονταρω τα διαφορα μερη,τα ζυγησα,και ειναι 960 γραμμαρια(ειχα βαλει οριο το 1 κιλο).

Ειναι φυσικα εντελως ακαμπτη(φυσικο "νευρο"),χρησιμοποιησα 2,5 χιλ λαμαρινα(για να μην υπερβω το κιλο),και θεωρω πως ειναι 100% επιτυχης προσπαθεια.Εβγαλα και φωτογραφιες(κλασσικα,με........ μισοστεγνωμενη μπογια).Θα τις ανεβασω συντομα.

Ευχαριστω για τις υποδειξεις,και μακαρι το δευτερο μοντελλο(αν υπαρξει) να ειναι πολυ καλυτερο.

Περιμενω σχολια σας,γιατι οσο ευκολα κατασκευαζεται κατι,αλλο τοσο ευκολα μετασκευαζεται κι ολας.

(για το θεμα της καμπυλοτητας στην ΟΞΕΙΑ γωνια της στραντζας,το εχω λυσει με το συστημα ανυψωσης της μπαρας,σφιγγοντας την βιδα.Ετσι η μπαρα κεντραρεται υποχρεωτικα,και σφηνωνει με ελαχιστο σφιξιμο.Αυτη αλλωστε ειναι και η καινοτομια που στην ουσια παρουσιαζω.Και δουλευει 1000%!)

[pentraks]

Την έφτιαξες κιόλας!



Μπράβο, μα καλά μάστορας είσαι και δε μας το λες τόση ώρα?



Σήκωσε και καμμια φωτό!!!!

[KOSTAKIS]

ραγα

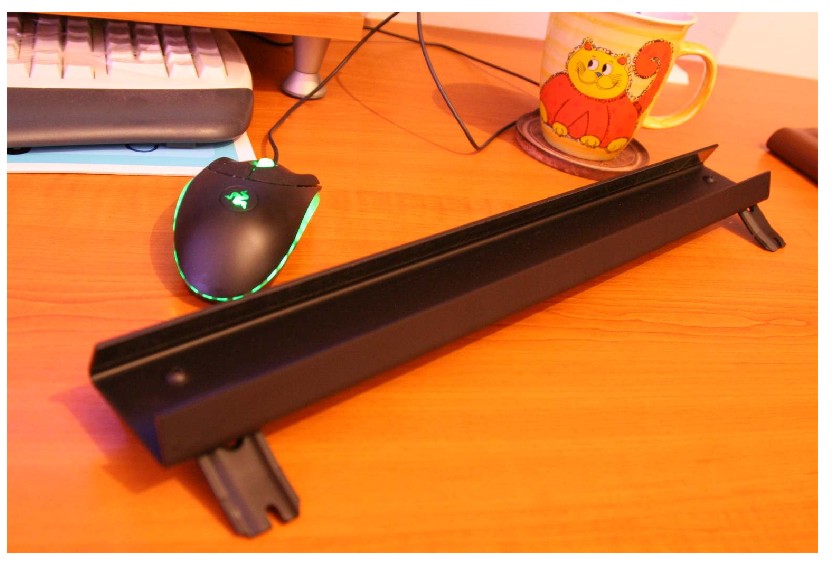

Η ραγα τελειωμενη.

[KOSTAKIS]

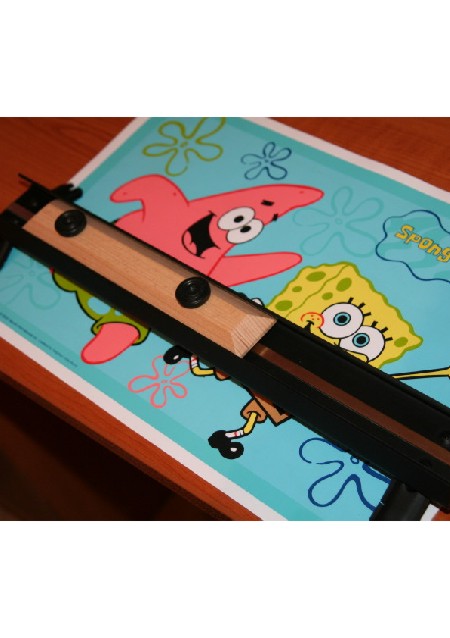

αυτο το αξεσουαρ ειναι για να προσθετω....οτιδηποτε προστιθεται.

[KOSTAKIS]

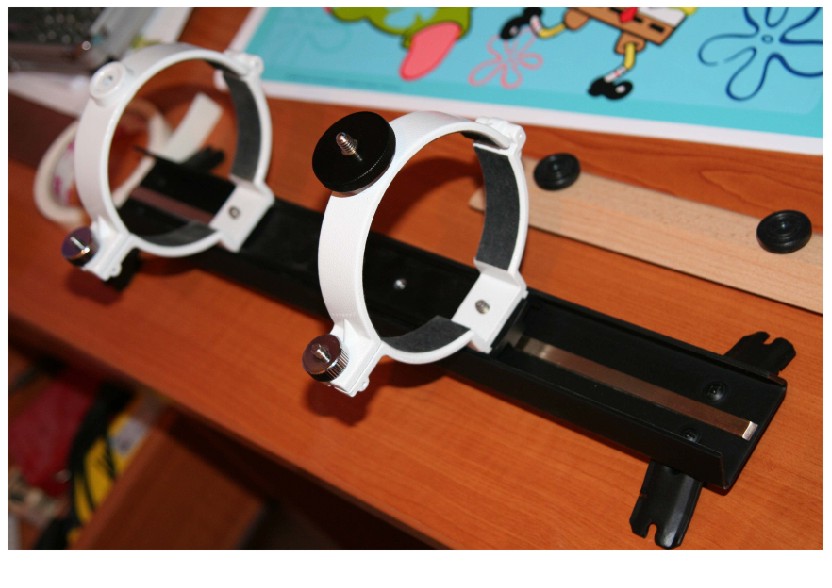

με τα δακτυλιδια στη θεση τους,και προσθηκη μπρουτζινης βεργας για να μην τριβεται το χρωμα

[KOSTAKIS]

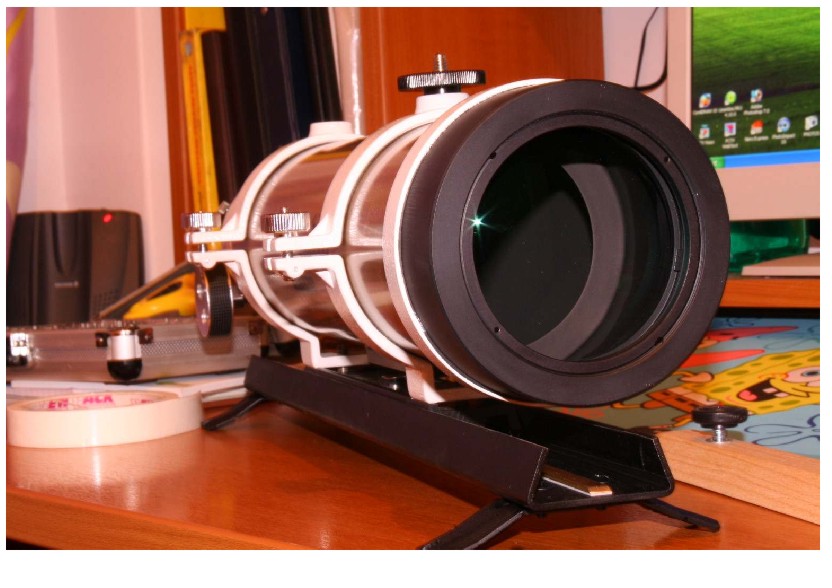

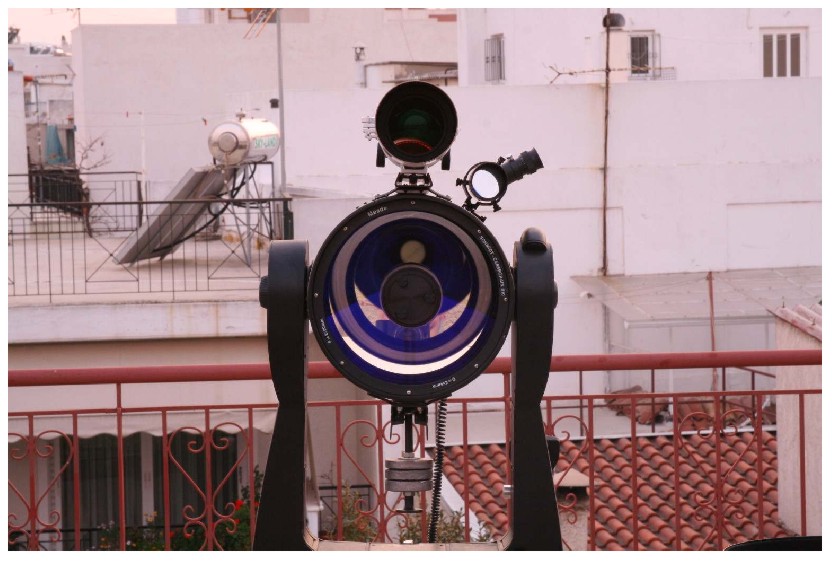

και με το τηλεσκοπιο σε θεση....

[KOSTAKIS]

στην πραξη......

[KOSTAKIS]

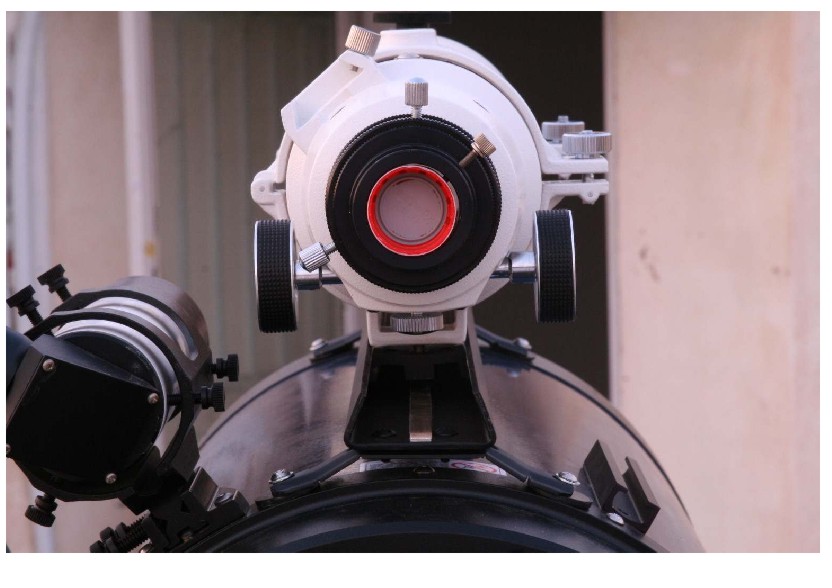

λεπτομεριες.....

[KOSTAKIS]

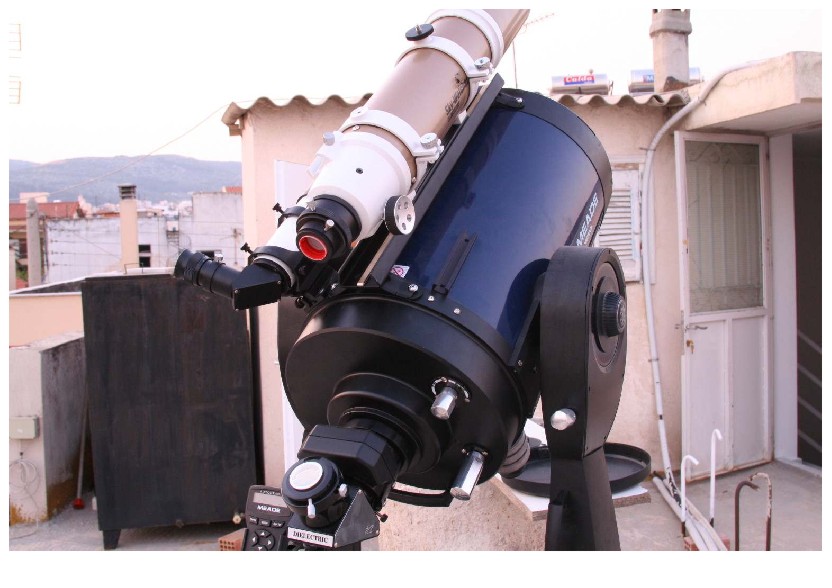

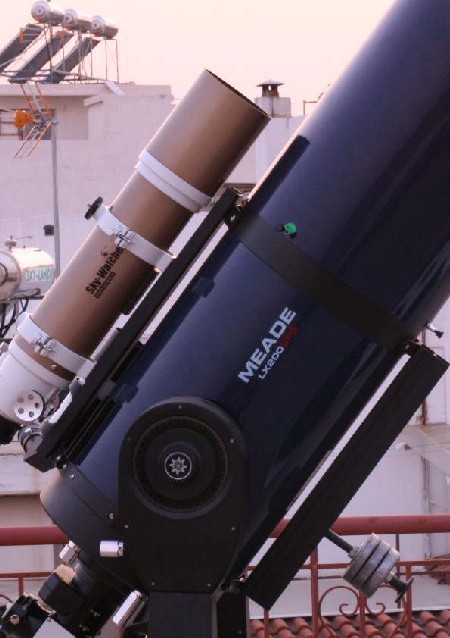

γενικη οψη,σε συνδιασμο με το συστημα αντιβαρων που ειχα κατασκευασει στο παρελθον και επιτελους διαπιστωσα οτι δουλευει αριστα.

[pentraks]

Αψογος!!! Πολυ καλη δουλειά!



Δέχεσαι παραγγελίες?

[KOSTAKIS]

εδω με το φρενο της υψωσης,τελειως λυμενο.Εχει παρα πολυ καλη διαγωγη και πανευκολη ρυθμιση μετατοπισης βαρων(ειτε του αντιβαρου, ειτε του διοπτρικου)

[KOSTAKIS]

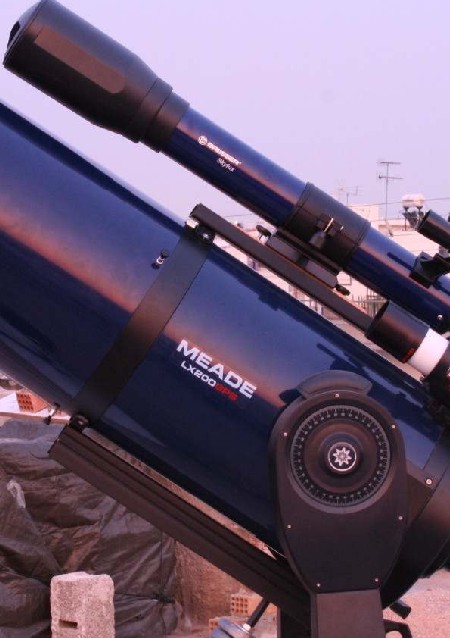

και φυσικα...το Bresser

[nicktremoulis]

Αριστα και στην ιδέα και στην εκτέλεση και στην αισθητική και στη λεπτομέρεια!

[παναγιωτης]

Incredible. Πολύ ωραίο... Το lx200 είναι 8" ή 10" ; Για οδήγηση φτιάξε και baader style rings....

[PapGeo]

Θαυμάσια δουλειά! Μπράβο!

Η χαρά της δημιουργίας στην ερασιτεχνική αστρονομία σε όλο της το μεγαλείο.

[KOSTAKIS]

Κατ αρχην ευχαριστω για τα σχολια.

Η δοκιμη τελειωσε,η μπαρα παραλληλιστηκε,και τα αποτελεσματα ηταν 100% επιτυχη.

Εδω πρεπει να αναφερω τα 2 βασικα κατασκευαστικα "κολπα" που με βοηθησαν πολυ.

1.Τα λαμακια(τα οποια αγορασα απο χρωματοπωλειο προς 0.30 λεπτα)αφου τα σημαδεψα πολυ προσεκτικα με παχυμετρο,τα χαραξα στα σημεια καμπης,(με σιδηροπριονο ή τροχο)ωστε να εχω ελεγχομενες και ακριβεις κλισεις.Μεγαλη σημασια εχει φυσικα,το να ειναι απολυτως ομοια,πραγμα που επιτυγχανεται λυγιζοντας τα ταυτοχρονως.

2.Επειδη ομως ειμαστε ανθρωποι ερασιτεχνες και οχι CNC ,αν παρατηρησετε,στα σημεια που τα λαμακια βιδωνουν στο ΟΤΑ,δεν εχω ανοιξει στρογγυλες τρυπες,αλλα οβαλ ανοιγματα,ωστε να μπορω να αλλαξω τον οπτικο αξονα του τηλεσκοπιου,εφ οσον απαιτηθει.(κεντραρω ενα αστρο στο προσοφθαλμιο του καταδιοπτρικου,και κανω μικρομετατοπιση στο διοπτρικο, ωστε το κεντρο του προσοφθαλμιου του να ειναι επανω στο αστρο επισης)Ως προς το υψος,δεν τιθεται θεμα,μια που προσθαφαιροντας ροδελες "φιμπερακια" στο σημειο που βιδωνει στο καταδιοπτρικο,η ρυθμιση ειναι πανευκολη(σε εμενα δεν χρειαστηκε).

Αλλωστε ο παραλληλισμος γινεται μονο την πρωτη φορα,αφου η μπαρα μενει μονιμως στο σωληνα πλεον.

Προσωπικα,εδωσα μεγαλη σημασια στην προετοιμασια,στις μετρησεις και στα σημαδεματα(ολη η δουλεια εκει ειναι στην ουσια)και δεν χρειαστηκε ρυθμιση.(μια μικρη διαφορα που εγινε αντιληπτη μονο με προσοφθαλμιο με σταυρονημα,την θεωρω αμελητεα, και δεν μπαινω στον κοπο να την διορθωσω).

3.Πρεπει να τονισουμε στον χειριστη της στραντζας οτι τα τσακισματα της λαμαρινας πρεπει να ειναι παραλληλα.(ευκολο γι αυτον)

4.Επειδη δεν ειχα προτυπο,ζητησα 2 διαφορετικα προφιλ λαμαρινας,για να εχω εναλλακτικες λυσεις(ετσι κι αλλιως,και οι δυο κοστισαν 5€).

Και κρινοντας παντα απο το αποτελεσμα.........

Παιδια........ΦΤΙΑΧΤΕ ΤΟ!!!!!!

[eliasg2004]

Κώστα είσαι χρυσοχέρης. Τό πες και το κανες, και πάλι χίλια μπράβο!

Από ότι είδα δούλεψε τελικά και το irfanview στις φωτο

[KOSTAKIS]

Ναι Ηλια,οντως δουλεψε το προγραμματακι(ευχαριστω),και μαλιστα ειναι και αρκετα ευκολο(ακομα και για εμενα)

Τωρα ομως πρεπει να αντιμετωπισω τη νεα κατασταση

.

Εχω τεχνολογια,εχω εξοπλισμο,αλλα απο τεχνογνωσια???????????

Πρεπει να συνδιαστουν πολλες και συνθετες παραμετροι(τηλεσκοπιο στο wedge,drift,guide scope,lpi,auto star suit,ανταπτορες,και ενα σωρο αλλα πραγματακια,που απο την θεωρια στην πραξη........ξερεις τι μεσολαβει....)

Ελπιζω κατι να καταφερω
