bahtinov για C9,25 με κοπη laser

[achille66]

η μασκα μπαχτινοφ για c9,25 απο αλουμινιο 3μμ με κοπη laser

δουλευει αψογα

την εφτιαξα με την βοηθεια του σχεδιαστικού προγραμματος mask generator http://astrojargon.net/MaskGen.aspx και του πολυ καλου freeware INCSCAPE (vector generation design program)

με τρια "αυτακια" - προεξοχες στις 0/90/270 μοιρες κολλαει στο τηλεσκοπιο και δεν κουναει με τιποτα

εαν ψαξετε θα βρειτε κοπη laser - ειναι φθηνη (20 ευρω) - και απολυτα ακριβης

η αποδοση της μασκας δεν παιζεται

μετα απο την μασκα μπαχτινοφ η χαρτμαν μοιαζει φτωχη

οποιος χρειαζεται στοιχεια της κοπης laser μπορω να τα στειλω

αχιλλεας

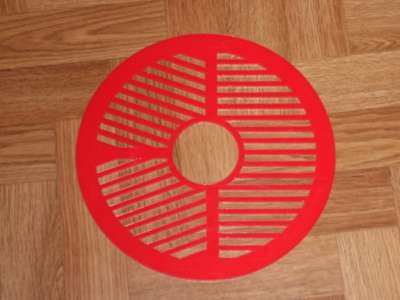

φωτο απο μασκα μπαχτινοφ για C9,25

[KOSTAKIS]

Αχιλλεα, παρα πολυ καλο!

Περασε το το και με ενα μαυρο ματ

Στειλε μου(ή δημοσιευσε) τα στοιχεια του τεχνιτη που κανει την επεξεργασια.

[ΔΗΜΗΤΡΗΣ ΣΟΦΟΥΛΗΣ]

Φίλε Αχιλλέα,



Εχω και εγώ το 9,25 και μόλις τελείωσα την ίδια μάσκα (απο μακετόχαρτο ντυμένο με μαύρο αυτοκόλλητο) την οποία δεν έχω δοκιμάσει ακόμα, και βλέπω τις εξής διαφορές, που αν θέλεις την διαφοροποιούν απο το πρωτότυπο (δες παρακάτω φωτό)

1) Δεν έχεις αφήσει το κενό για να περνάει το δευτερεύον κάτοπτρο απο μέσα, με αποτέλεσμα η μάσκα να στέκεται "ψηλά".



2) Οι γραμμές σου μου φαίνονται φαρδιές. Ακολούθησες τον τύπο (εστιακό μήκος / 180 ή 190) ή απλά το διαίρεσες σε ίσα πλάτη; Η δικιά μου ας πούμε, εναλλάσει κενά και γεμάτα με πλάτος 6mm σύμφωνα με τον τύπο (2350/190= 12,3 /2 =6mm



3) Οι ευθείες γραμμές σου δεν συμπίπτουν με τις υπό γωνία (Κενό σε κενό και γεμάτο σε γεμάτο) αλλά εναλλάσσονται (κενό σε γεμάτο κοκ)



Αν όλα τα πιό πάνω ισχύουν και παρ όλα αυτά η μάσκα δουλεύει εντάξει, τότε θα την λέμε μάσκα "Αχιλλέωφ" και θα είμαστε και υπερήφανοι που ένας δικός μας άνθρωπος έκανε την τροποποίηση και δούλεψε.



Αν δεν ισχύουν, πάω γραμμή για τον οφθαλμίατρο.



Φιλικά

Δημήτρης



Το original σχέδιο

[arcadian]

οποιος χρειαζεται στοιχεια της κοπης laser μπορω να τα στειλω

αχιλλεας



I do!

[achille66]

πολυ θα ηθελα η μασκα να λεγεται αχιλλεωφ αλλα δυστυχως δεν προκυπτει.

το σχημα της μασκας βγαινει αυτοματα απο το ειδικο λινκ που αναφερω στο ποστ παραπανω, δοκιμασε και θα δεις

για το κενο στην μεση και εμενα με προβληματισε μεχρις που ειδα οτι δεν παιζει κανενα απολυτως ρολο μιας και η μασκα καθεται πανω στο χειλος του τηλεσκοπιου και οχι μεσα στο χειλος (οπου εχεις κινδυνο να χαραξεις τα οπτικα)

τωρα για τις λεπτομερειες (αποστασεις στα φιλετα που ειναι κενα κλπ) υπαρχουν πολλες αποψεις που μπορει να διαβασει κανεις στο ιντερνετ, ακολουθησα τις οδηγιες του σχεδιαστη και δουλευει αψογα

για τον φιλο που θελει τηλ απο το λαζερ στελνω πμ

[scaff]

οποιος χρειαζεται στοιχεια της κοπης laser μπορω να τα στειλω

αχιλλεας



I do!

[ziorange]

και εγώ θέλω τα στοιχεία κοπής!!

[achille66]

κοπη λαζερ 210 413 6833

θελει συγκεκριμενου τυπου αρχειο (εαν θυμαμαι καλα τυπου autocad)

υπαρχει freeware προγραμμα που μετατρεπει το .svg, ειναι το incscape

καλη επιτυχια

αχιλλεας

[scaff]

Καλησπέρα Αστροβοξίτες....





Μια βοηθεια Αν μπορειτε



Προσπαθω να εκτυπωσω την μασκα απο την σελιδα που εδωσε ο Αχιλλεας.



Εχω μετρησει εξωτερική διαμετρο 29,2 εκ

εσωτερικη 27,6 εκ

Τις διαστασεις τις εχω μετρησει απο το μπροστινο καπακι.





εχω skywatcher ντομπ 10''=25,4 εκ και εστιακη 1200





Μπορειτα να μου πειτε ποιες σωστες διαστασεις θα βαλω στην σελιδα ?

οτι και να βαλω μου βγαινει μικρο.ενω εγω θελω να το βαλω εξω απο τον σωληνα και οχι εσωτερικά

ΠΑΝΤΑ βγαινει μικροτερο.τι κανω Λάθος ?

Οποιος μπορει να βοηθησει.........ενα παραδειγμα ισως!!!!!!





Με εκτιμηση και ΚΑΘΑΡΟΥς ΟΥΡΑΝΟΥΣ

Κυλαφης Γιωργος......

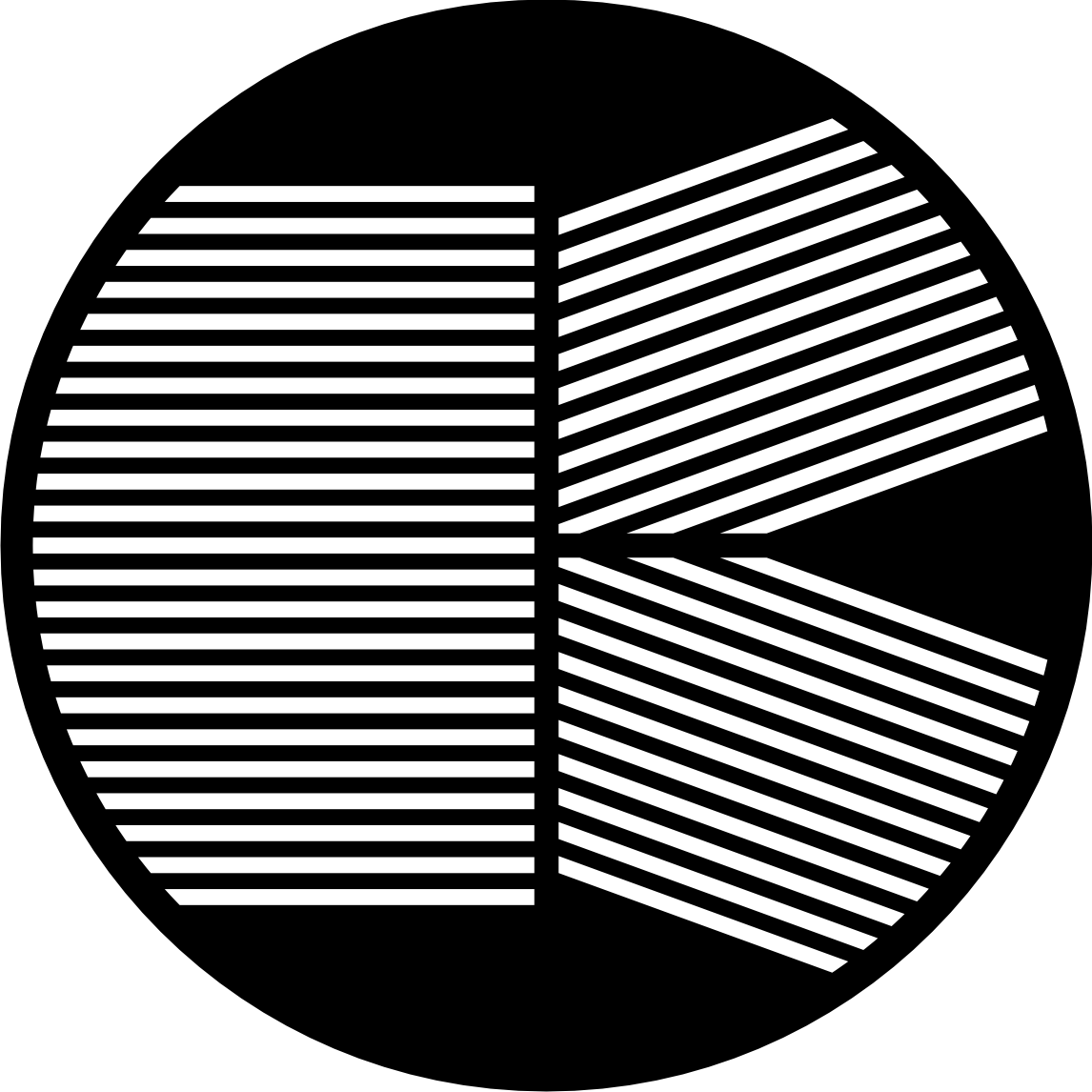

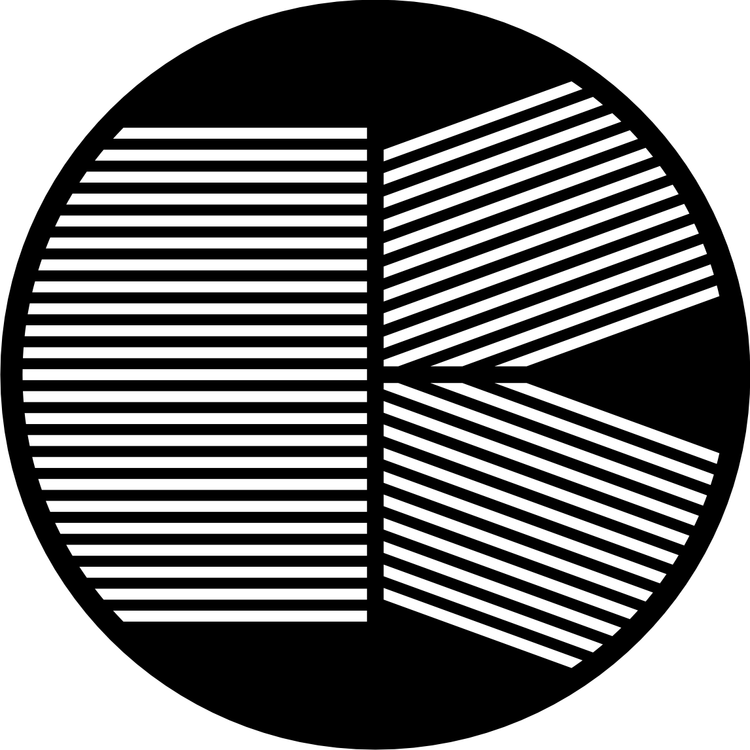

[kookoo_gr]

εαν πας να τυπωσεις απο Mozilla προσεξε η εικονα να μην ειναι shrink to fit γιατι θα σου μικρεινει την εικονα. βαλτο σε ζουμ 100% στο print preview και θα εχεις σωστη διασταση στην εκτυπωση

[Aggelos Kechagias]

Κατεβασε την και σιγουρεψου κατα την εκτυπωση οτι ειναι 291χ291.

[KOSTAKIS]

Γιατι δεν κανουμε μια λιστα με διαφορες διαστασεις μασκας, ωστε να καλυπτει ολα τα τηλεσκοπια

(μικρα-μεγαλα διοπτρικα, καταδιοπτρικα)και να δηλωσουμε επιθυμιες στον τεχνιτη που κοβει με λειζερ?

Εγω πχ θελω μια για 11αρι καταδιοπτρικο, και 120αρι διοπτρικο.

Αν οι παραγγελιες γινουν αρκετες, ισως πεσει και το κοστος.

[koulosb]

Καλη ιδεα kostakis... ειμαι κι εγω μεσα για μια για το 120...!!

[Τουτούνης Δημήτρης]

Κανείς για ed80;

[babgia]

Αν Θα κάνουμε μαζική παραγγελεία θα με ενδιέφερε για

διοπτρικά SW ED-80/600, meade R-102/1000

& Meade SC8" 203/2000.



Προτίθεται κάποιος να ασχοληθεί γιατί εγώ από Νέα Μάκρη το βλέπω δύσκολο.

[ziorange]

εμένα το sw dob 8"

[kookoo_gr]

καντες 2 για sw dob 8'' αλλα για εμας που ειμαστε επαρχια τι μπορει να γινει;

[TZ]

Όποιος ενδιαφέρεται για μάσκα Bahtinov συμβατή με SW 120ED και SW 80ED μορεί να μου στείλει με πμ το mail του και να του στείλω τα αρχεία σε μορφή autocad.

Σε ένα στικάκι και βουρ για κοπή!

[scaff]

Γειας σας αστροβοξιτες



Επικοινωνησα σημερα με τον περικλη (ξερετε για την λεηζερ κοπη) και μου ειπε οτι θελει

το σχεδιο σε αρχειο autocad



Μηπως κανεις το εχει για το skywatcher 10'' dob



Ευχαριστω

ΓΙΩΡΓΟΣ ΚΥΛΑΦΗΣ

[KOSTAKIS]

τελικα θα οργανωθουμε???

Αντε γιατι "αν δεν τραβηξει ο ενας τον αλλον".....προκοπη δεν γινεται!

Να βαλουμε και χρονικη διαρκεια υποβολης επιθυμιων....15 μερες (??????)

Εγω θελω για (κατα διαμετρο)



C11 (1)

120 ed (1)

80 ed (1)



οποιος θελει προσθετει τη δικη του επιθυμια, ή αν τον καλυπτει η λιστα,αυξανει την ποσοτητα στις παρενθεσεις , αναφεροντας και την επιθυμια του.

[koulosb]

μια για 120 ED παρακαλω....

[kookoo_gr]

εγω ειμαι μια για s/w dob8''

[babgia]

Έκανα ένα αρχείο με αυτούς που ενδιαφέρονται από την αρχή του θέματος.

[Mich]

Αν είναι εύκολο να συμπεριλάβετε και μένα από τα βόρεια θα ήμουν ιδιαίτερα ευγνώμων. Χρειάζομαι μια για το 8"ιντσο (Newton) της Meade.

[KOSTAKIS]

μια για 120 ED παρακαλω....



C11 (1)

120 ed (2)

80 ed (1)
