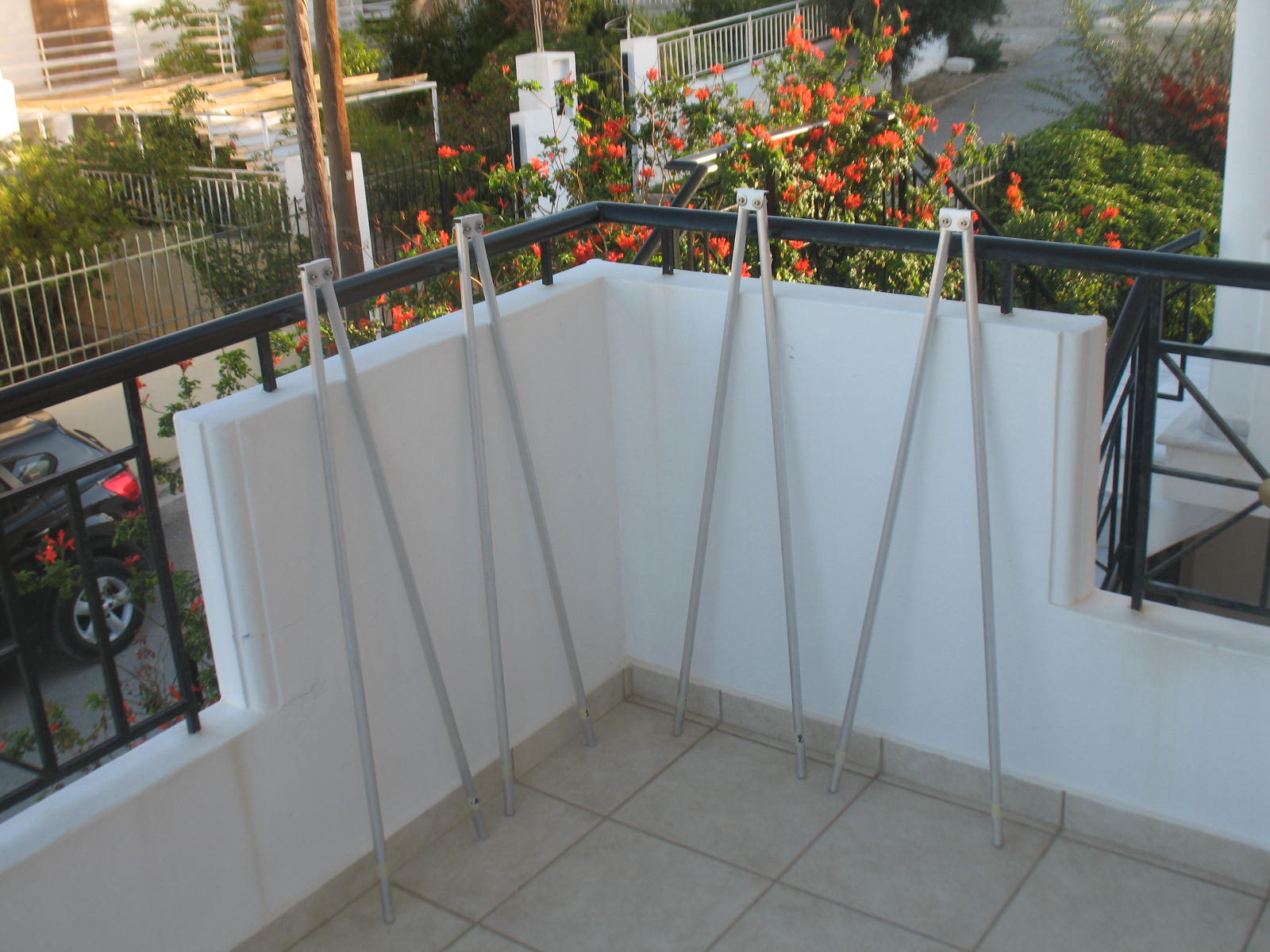

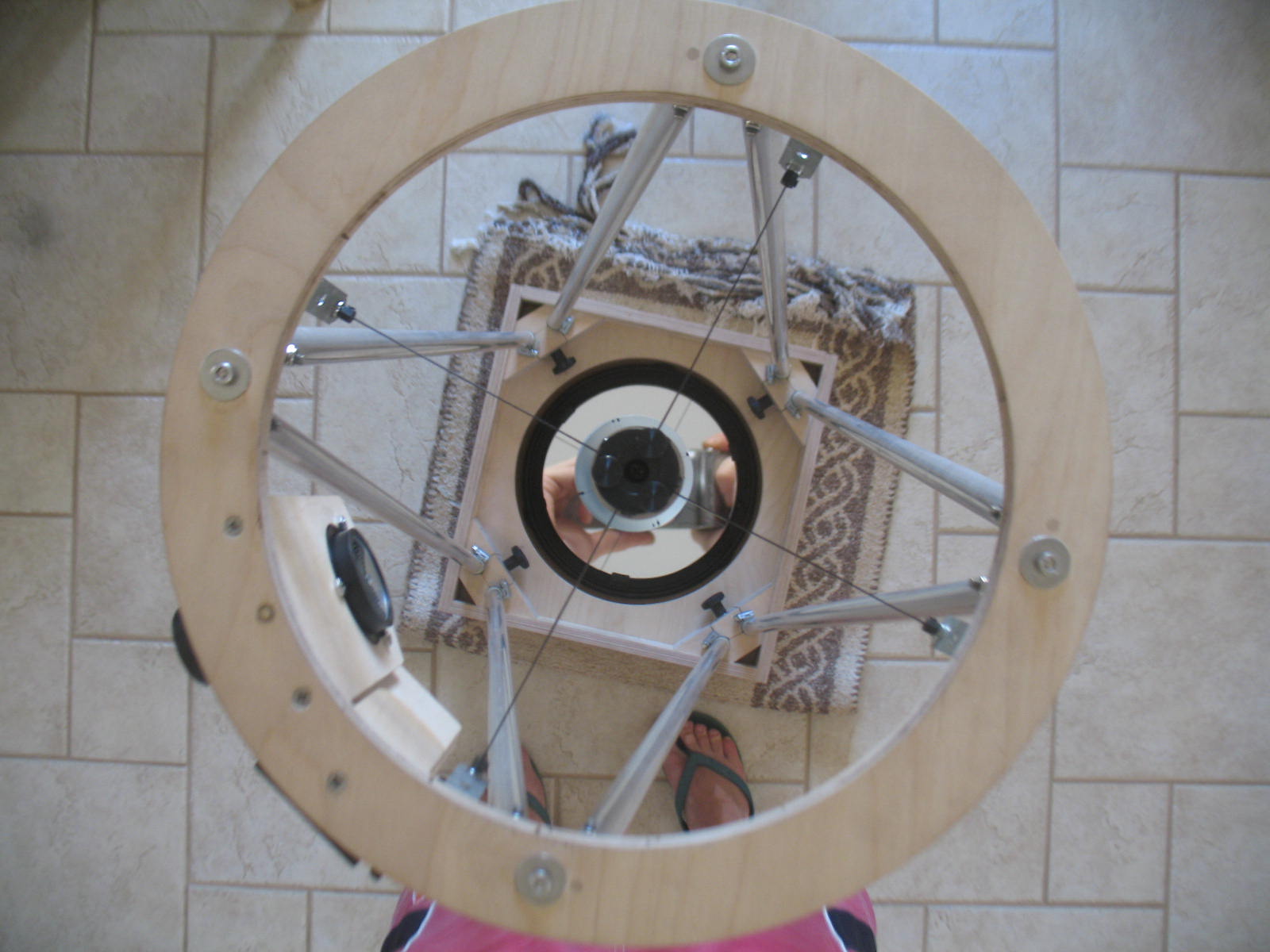

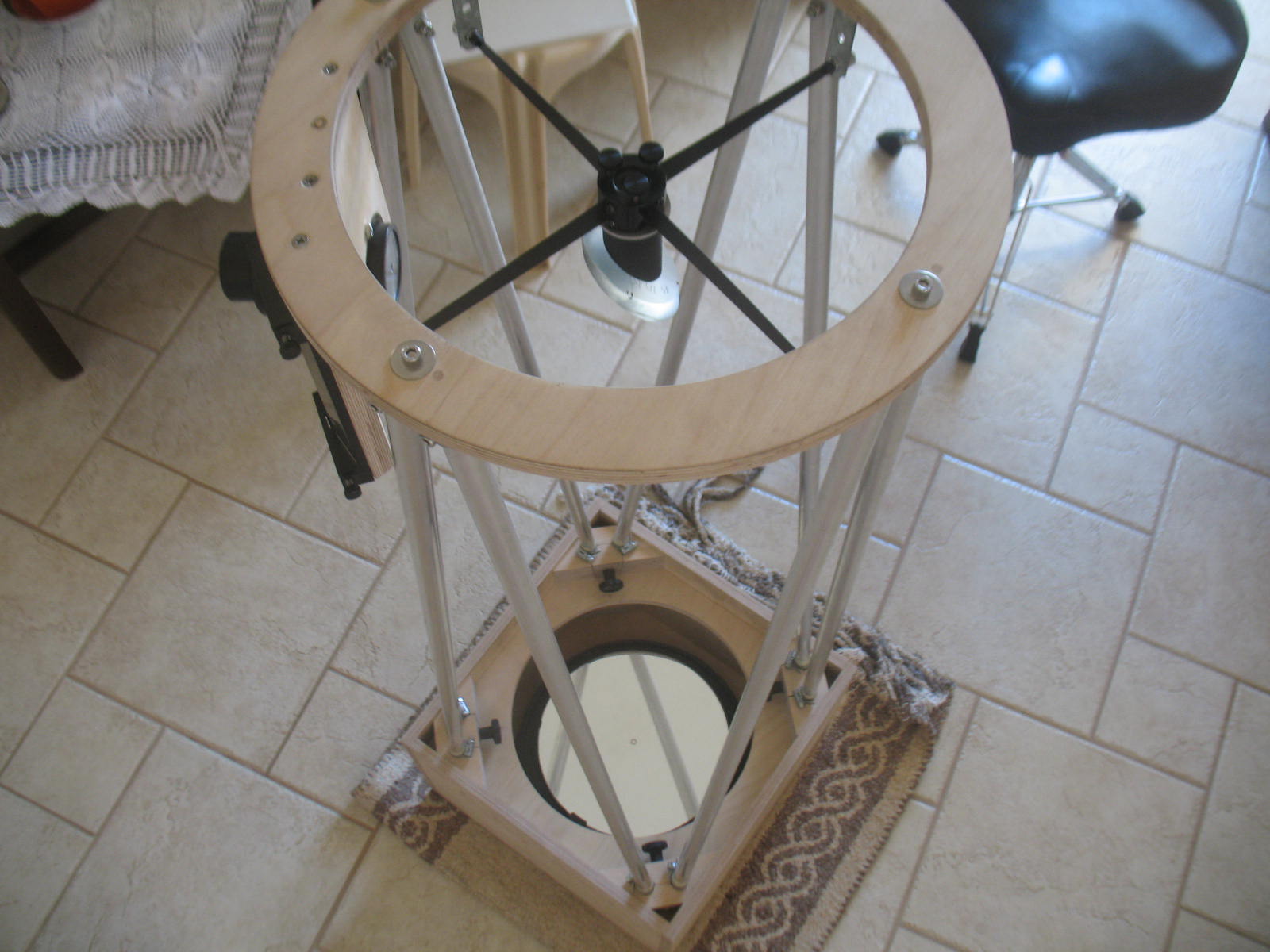

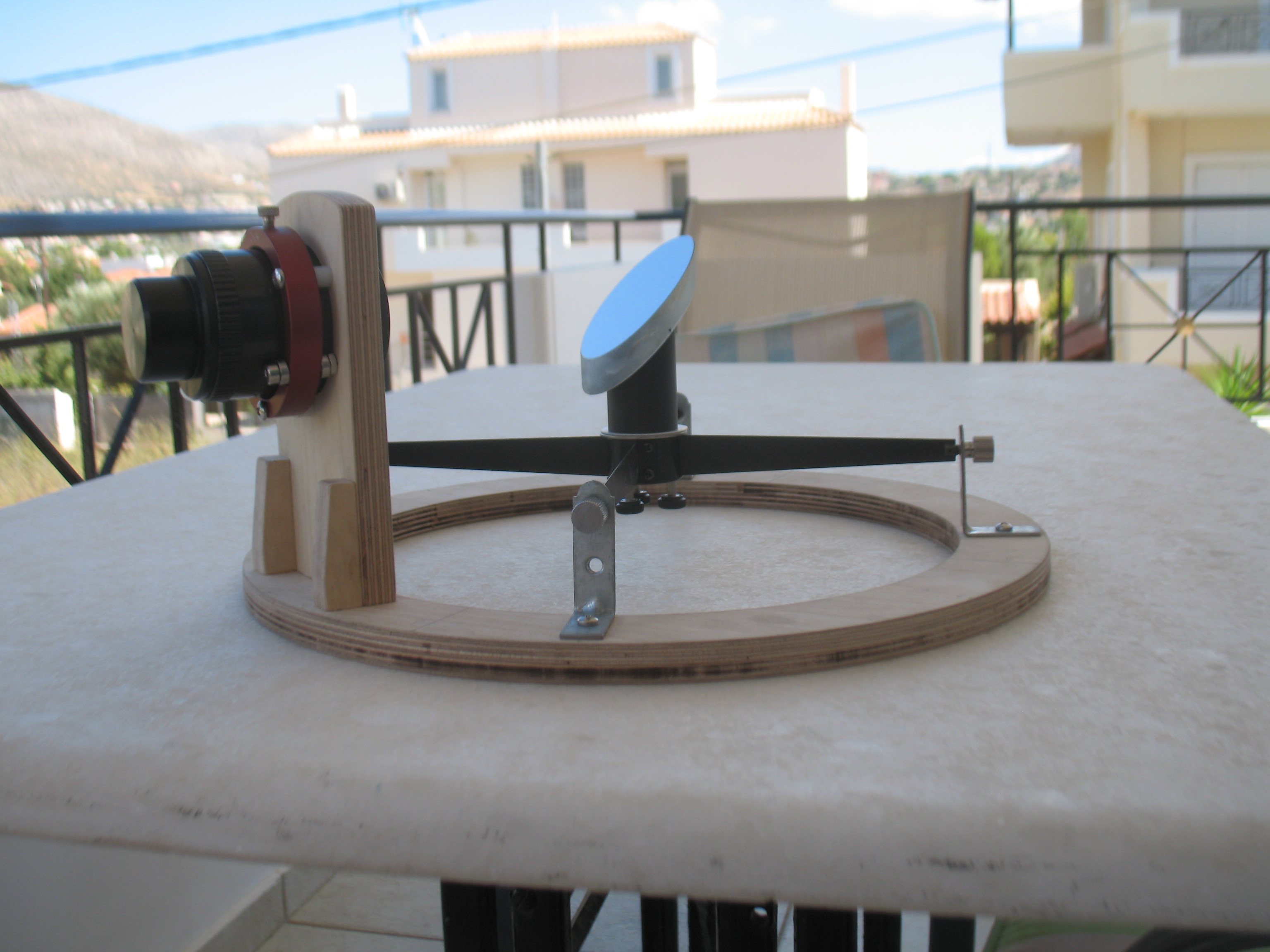

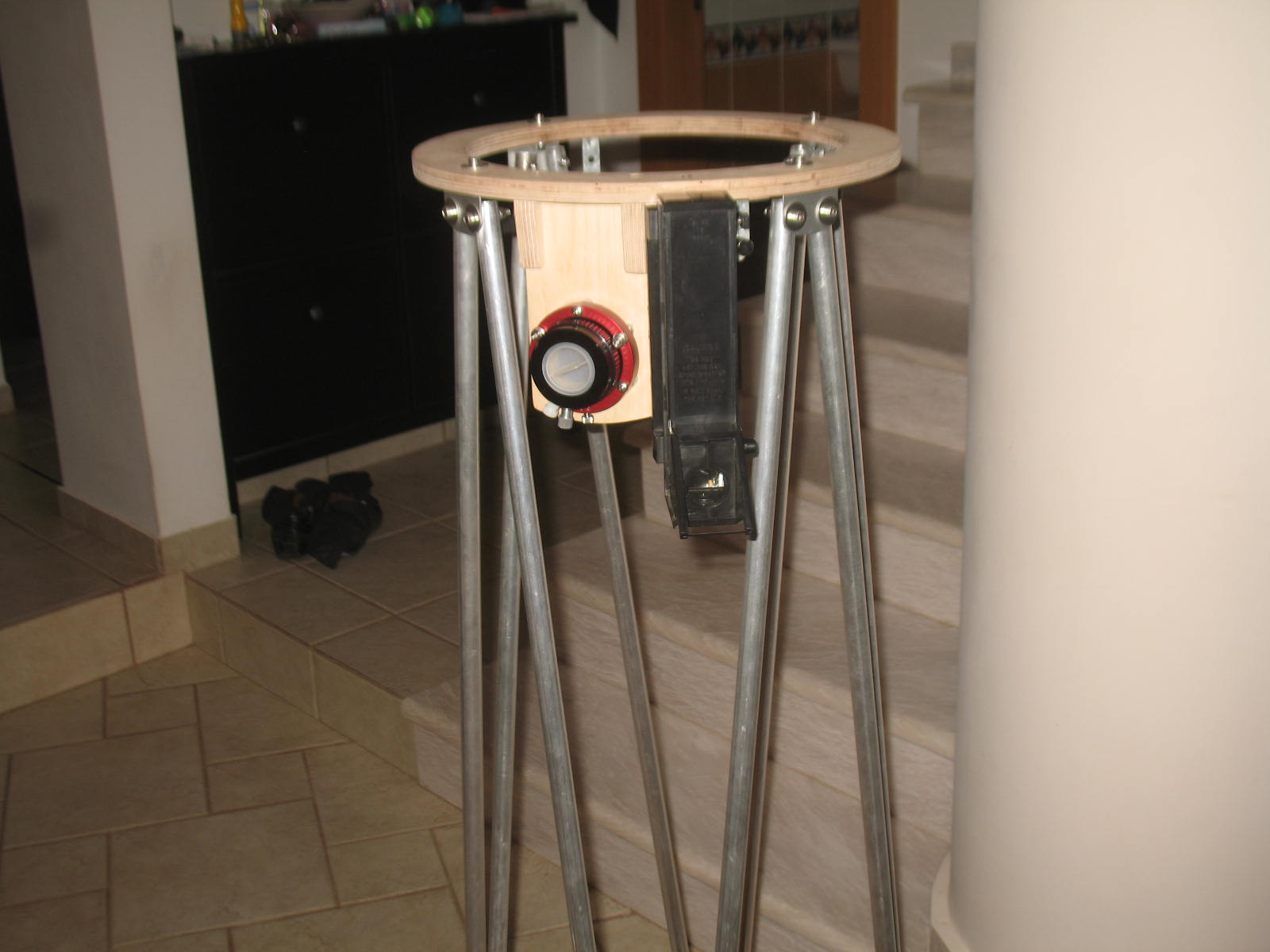

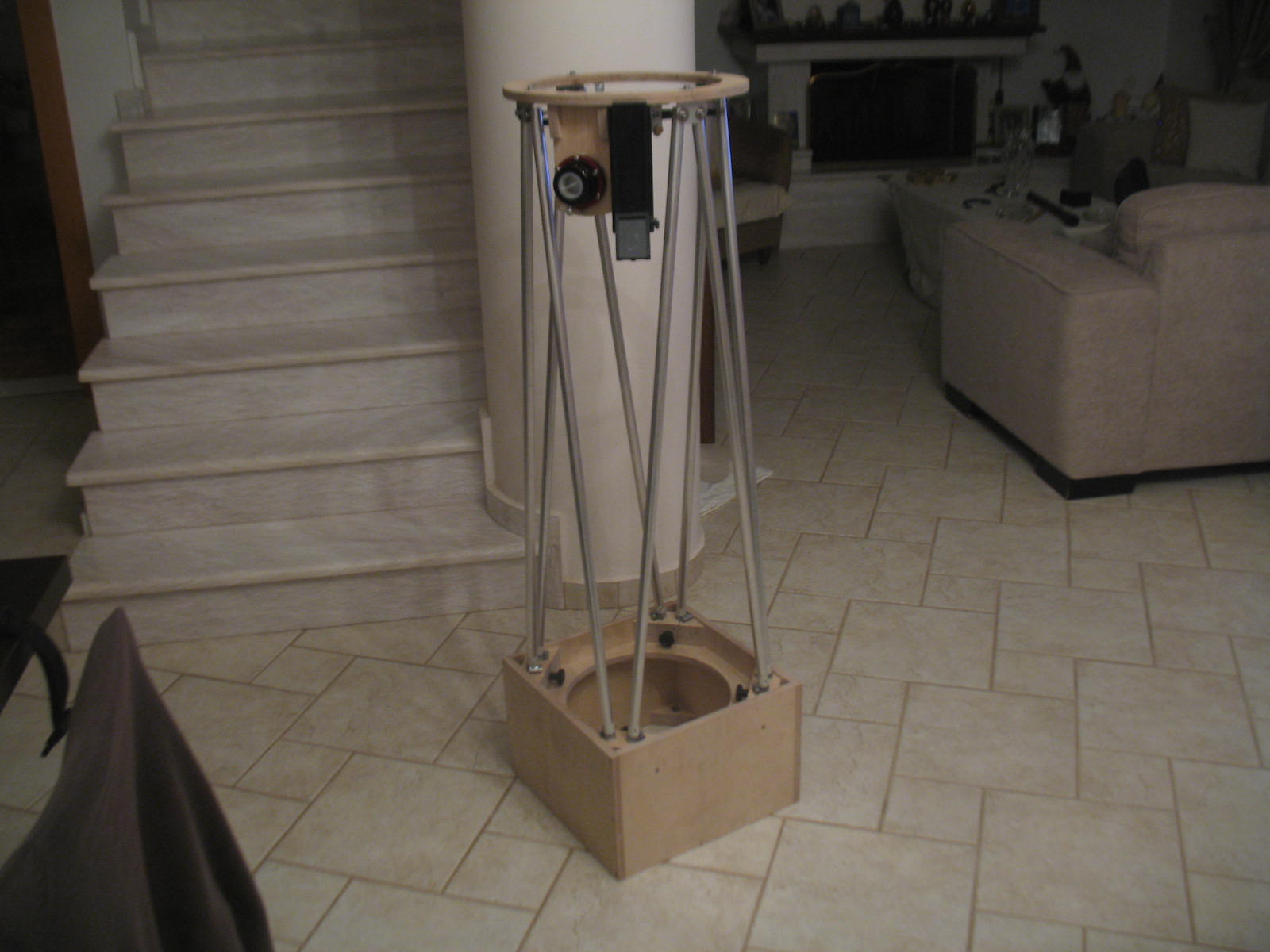

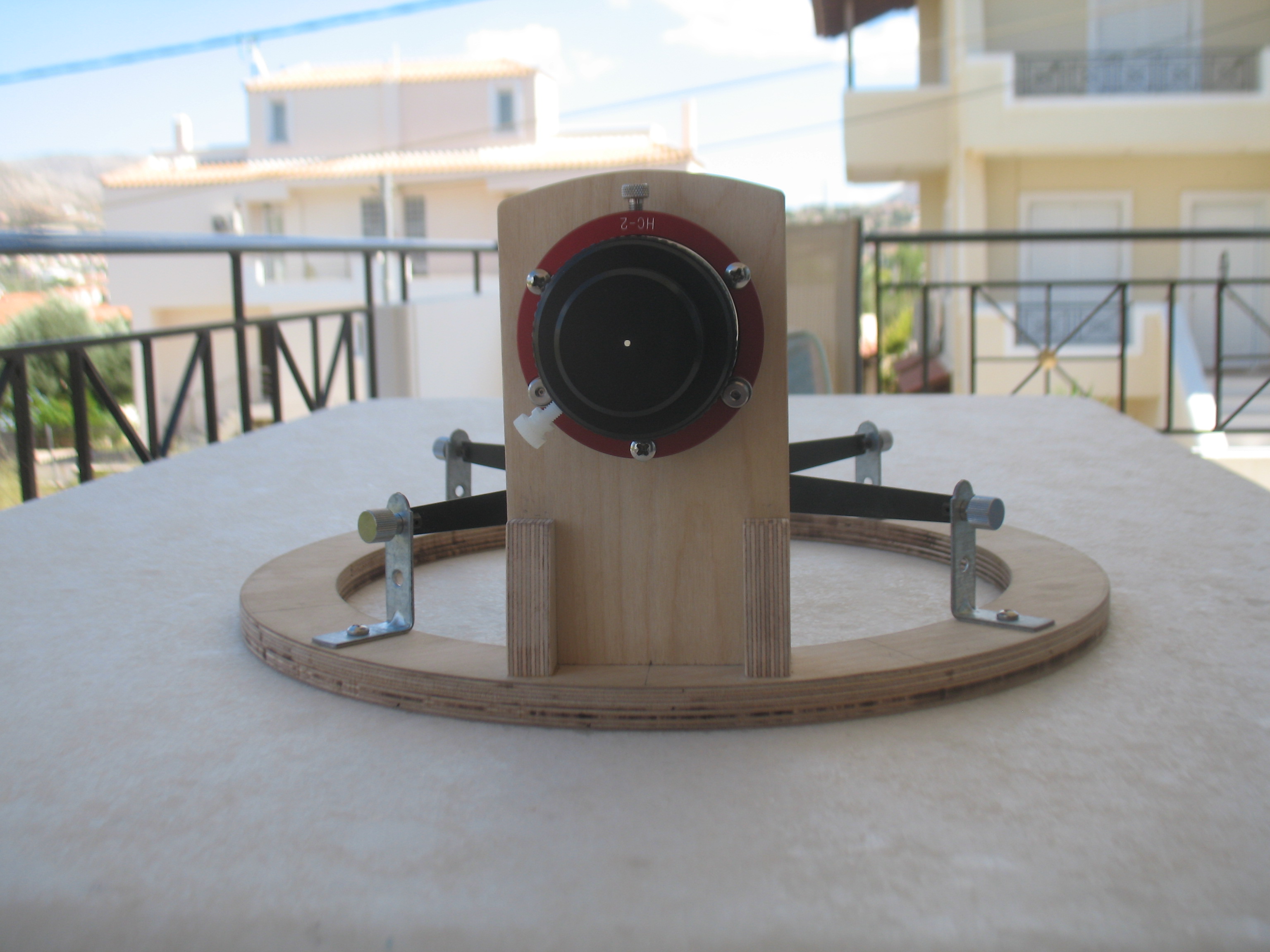

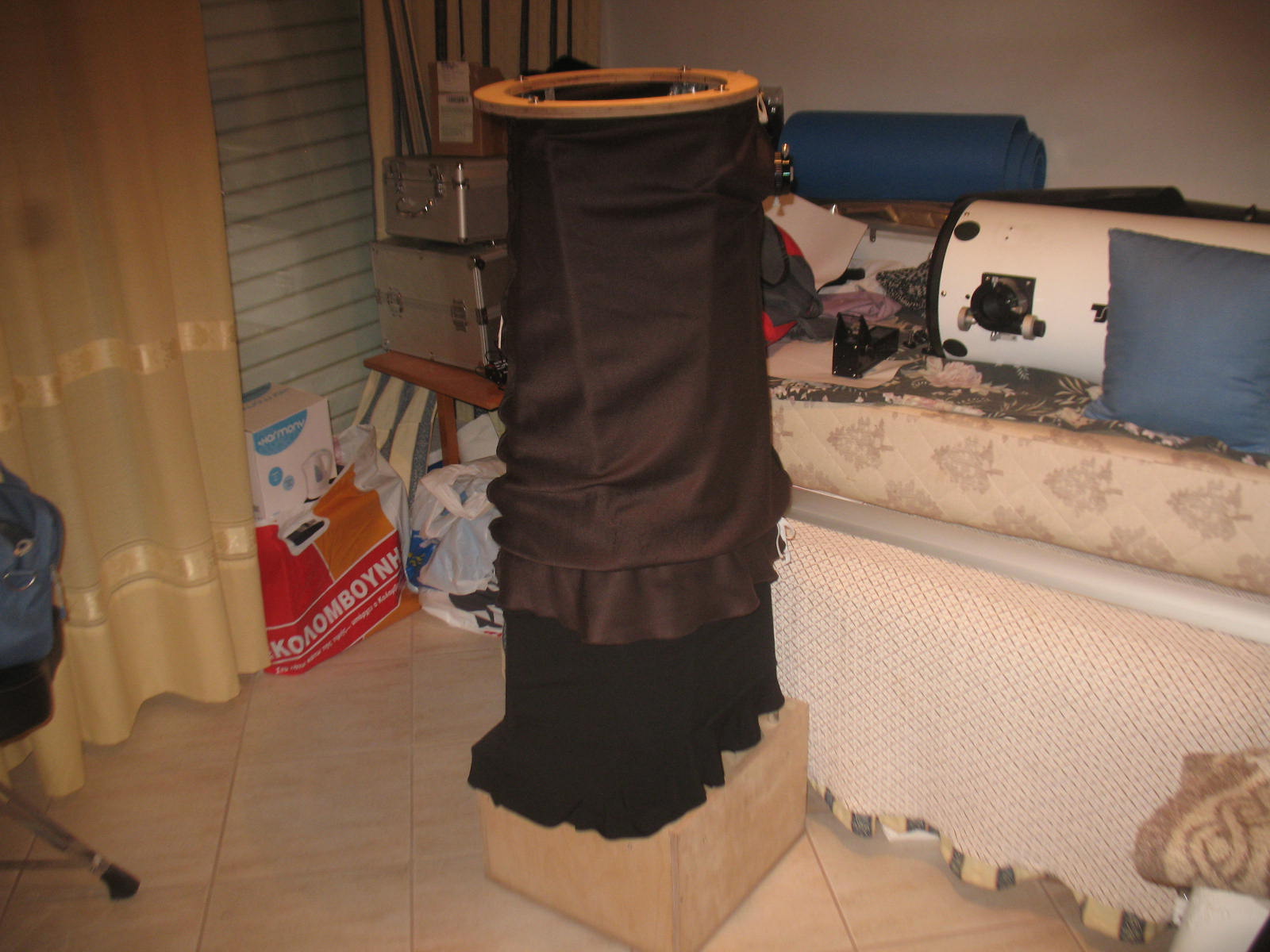

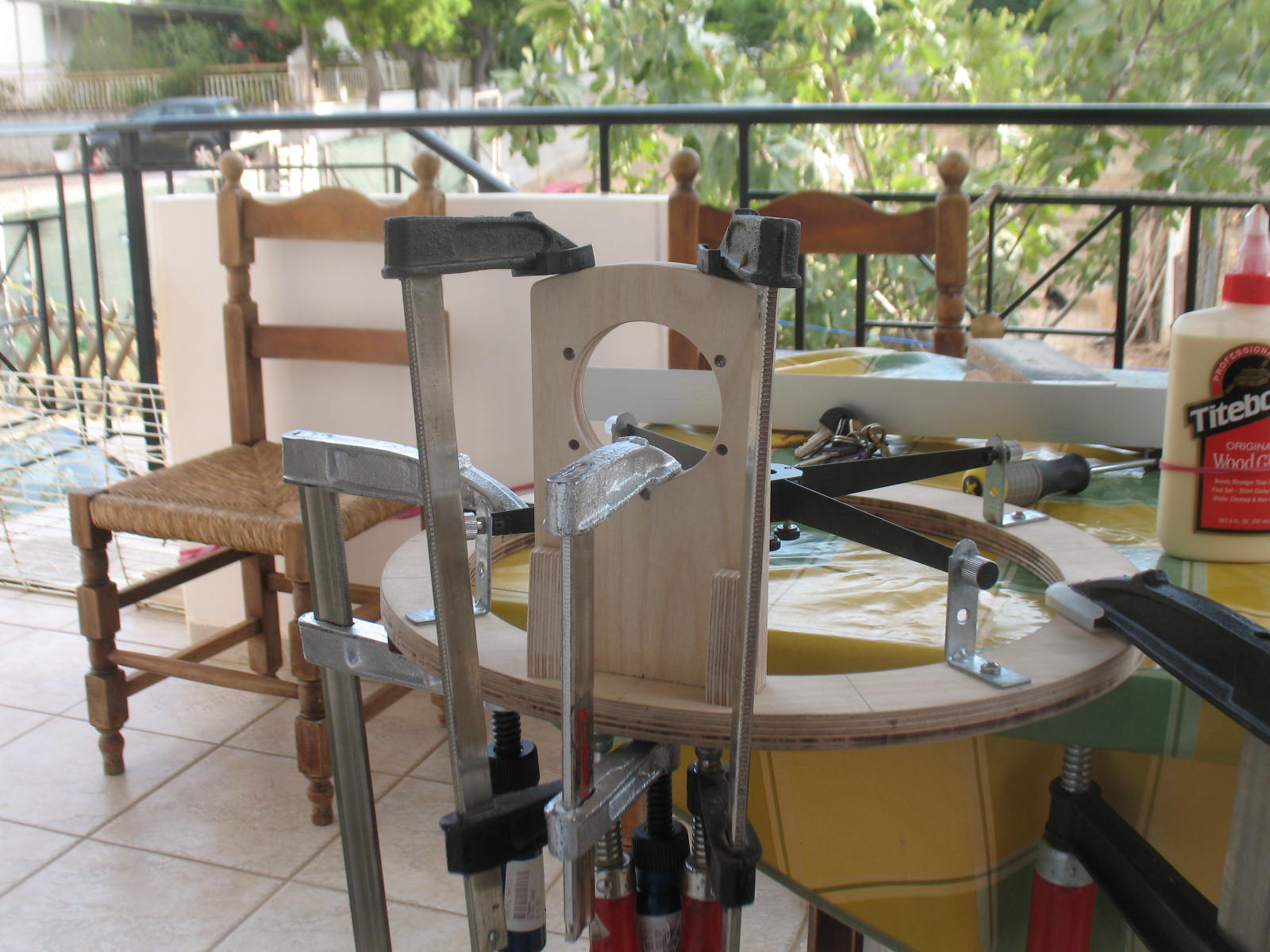

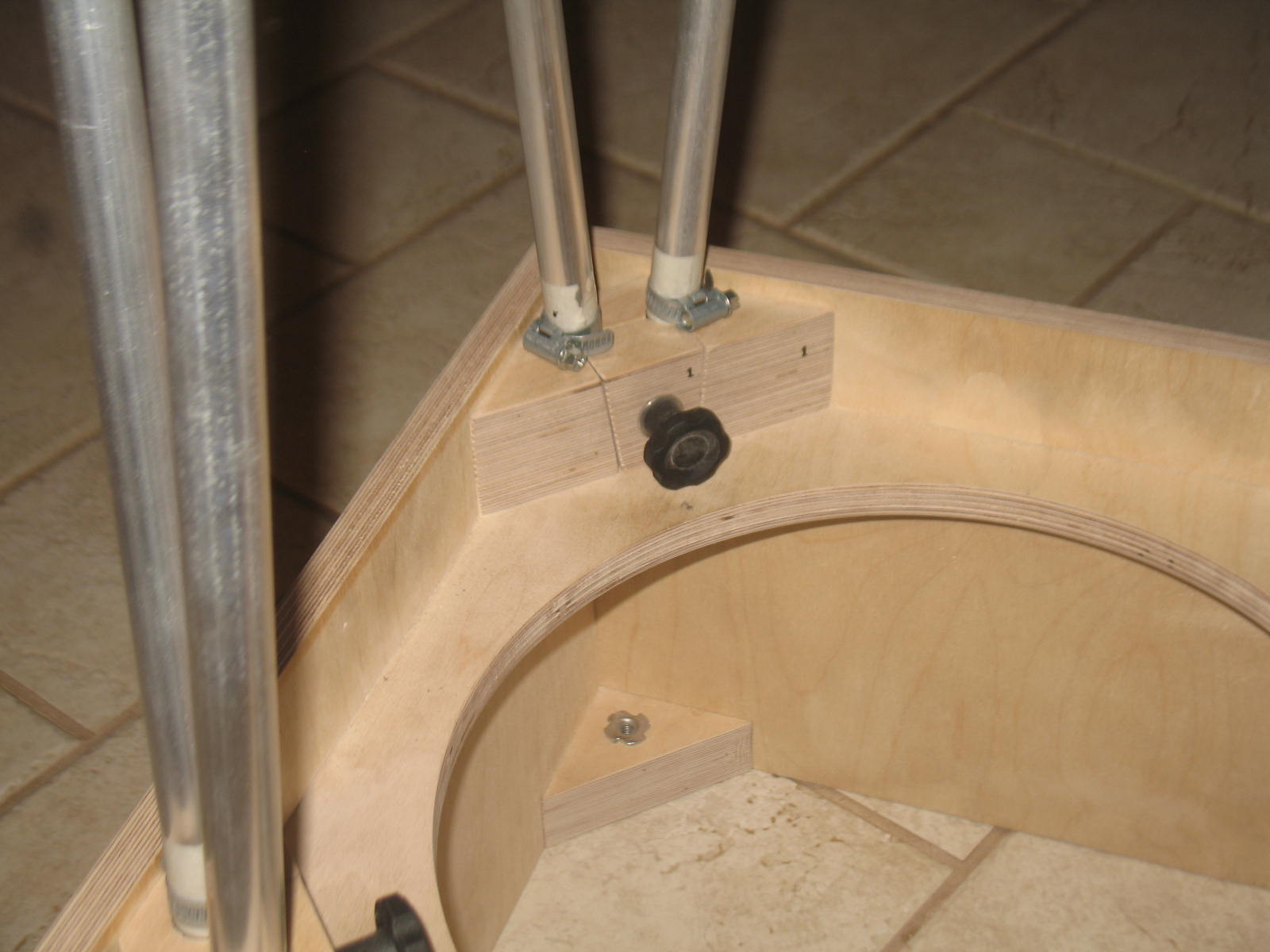

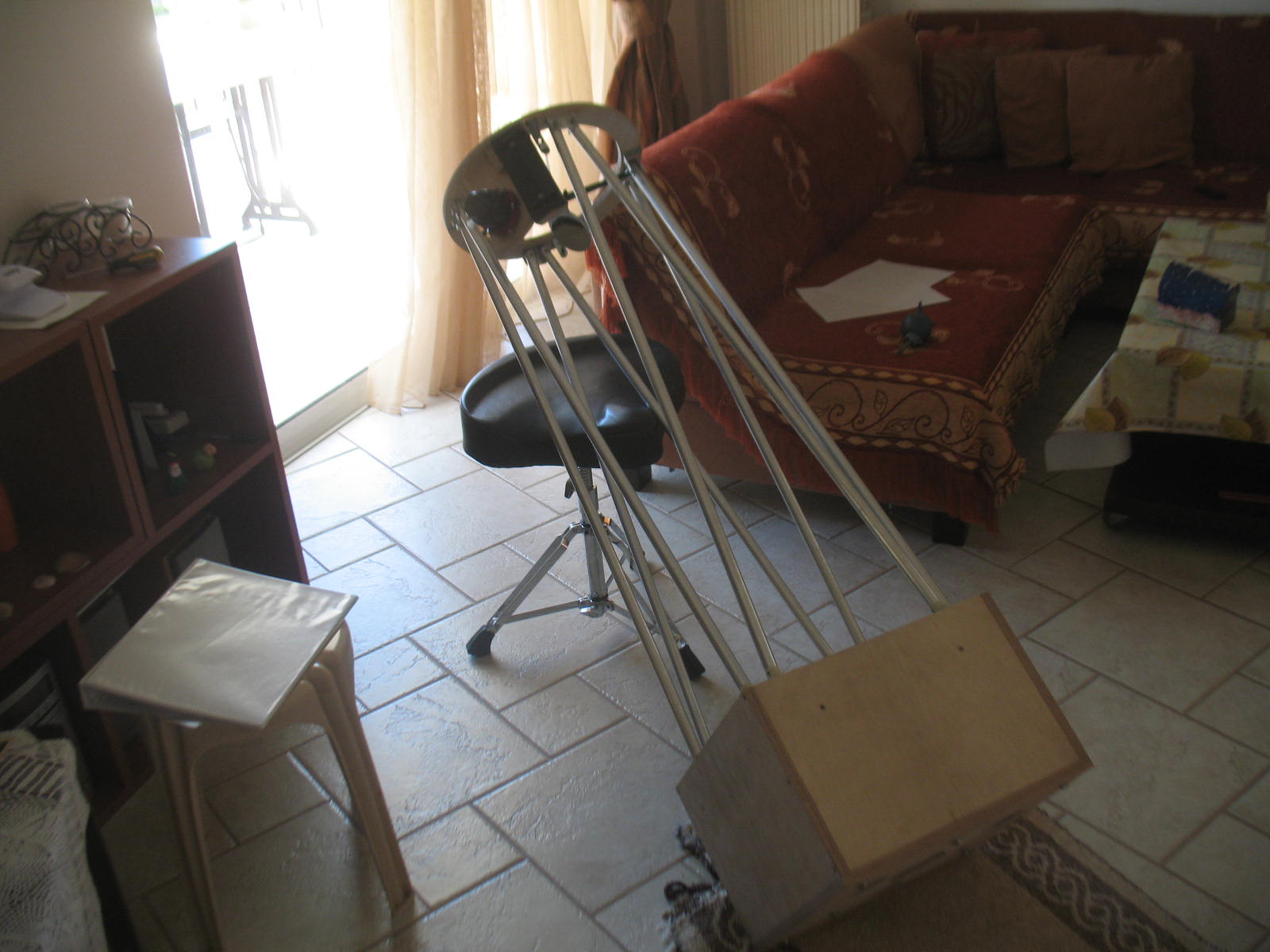

Οι δοκιμές εστίασης μου έδειξαν ότι οι σωλήνες ήθελαν λίγο κόψιμο σε σχέση με τα 103 cm που είχα υπολογίσει θεωρητικά. Το τελικό μήκος μου βγήκε στα 101,5 cm που σημαίνει ότι ο ρεαλιστικός εστιακός λόγος του τηλεσκοπίου είναι περίπου F4.95 και όχι F5. Επειδή μελλοντικά, όπως προανέφερα θα αλλάξω τον αντάπτορα των 1,25'' στον εστιαστή, στη βάση των αντιστηριγμάτων έβαλα σφιγκτήρες-κολλάρα για να μπορώ να μεταβάλλω το μήκος των σωλήνων και επομένως το εστιακό σημείο του τηλεσκοπίου. Έτοιμο για δοκιμές εστίασης...με πρόχειρο φωτοχιτώνιο από φορέματα lycra...χαχαχαχα Άποψη από το πλάϊ Με το κάτοπτρο πάνω Εστιαστής και telrad στον άνω κλωβό. Δυστυχώς δεν υπάρχει χώρος για γωνιακό ερευνητή... Πρώτο πρόχειρο στήσιμο Σφιγκτήρες-κολλάρα για τον έλεγχο του ύψους του εστιακού σημείου Αντιστηρίγματα στο τελικό τους μήκος

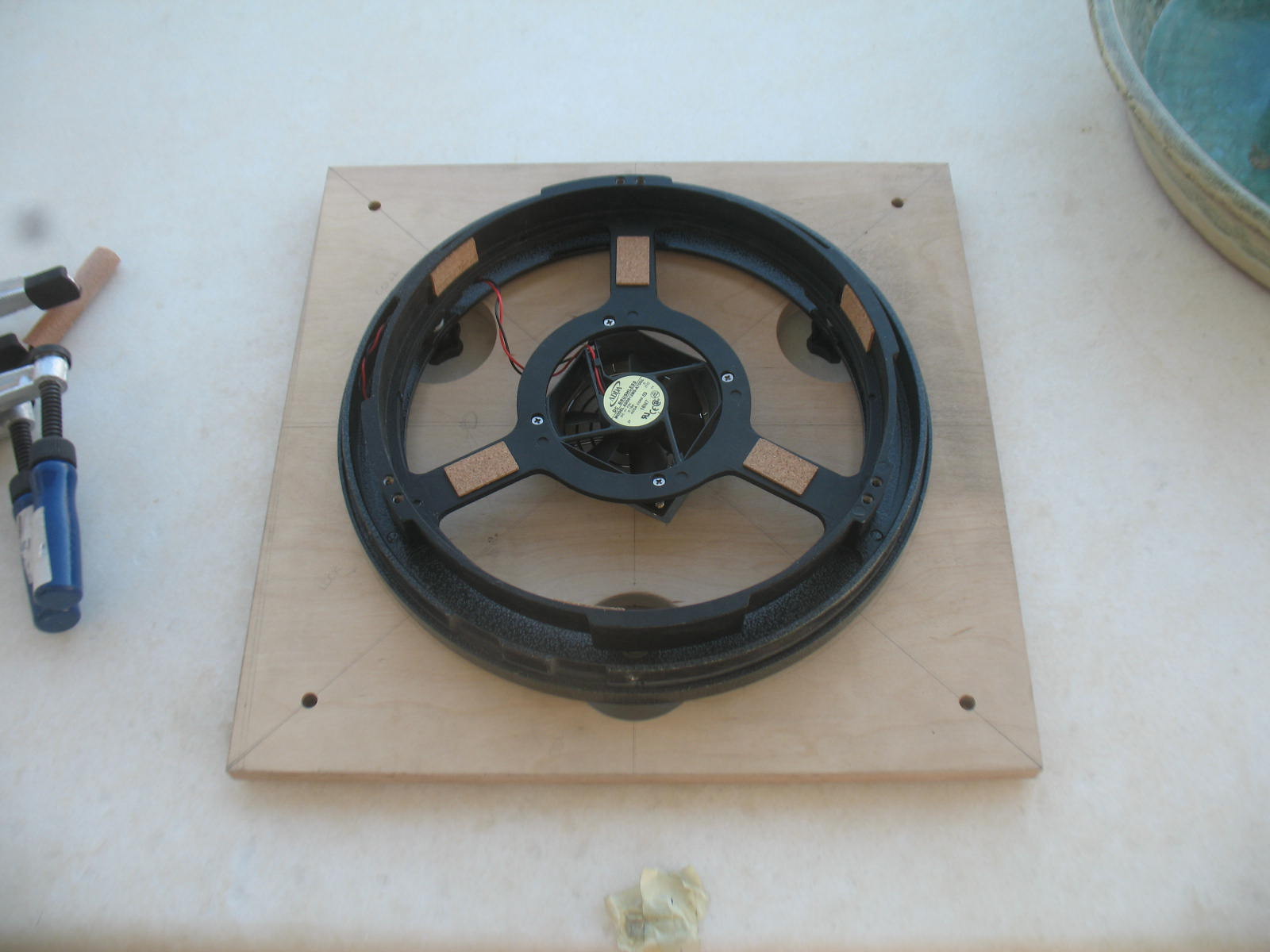

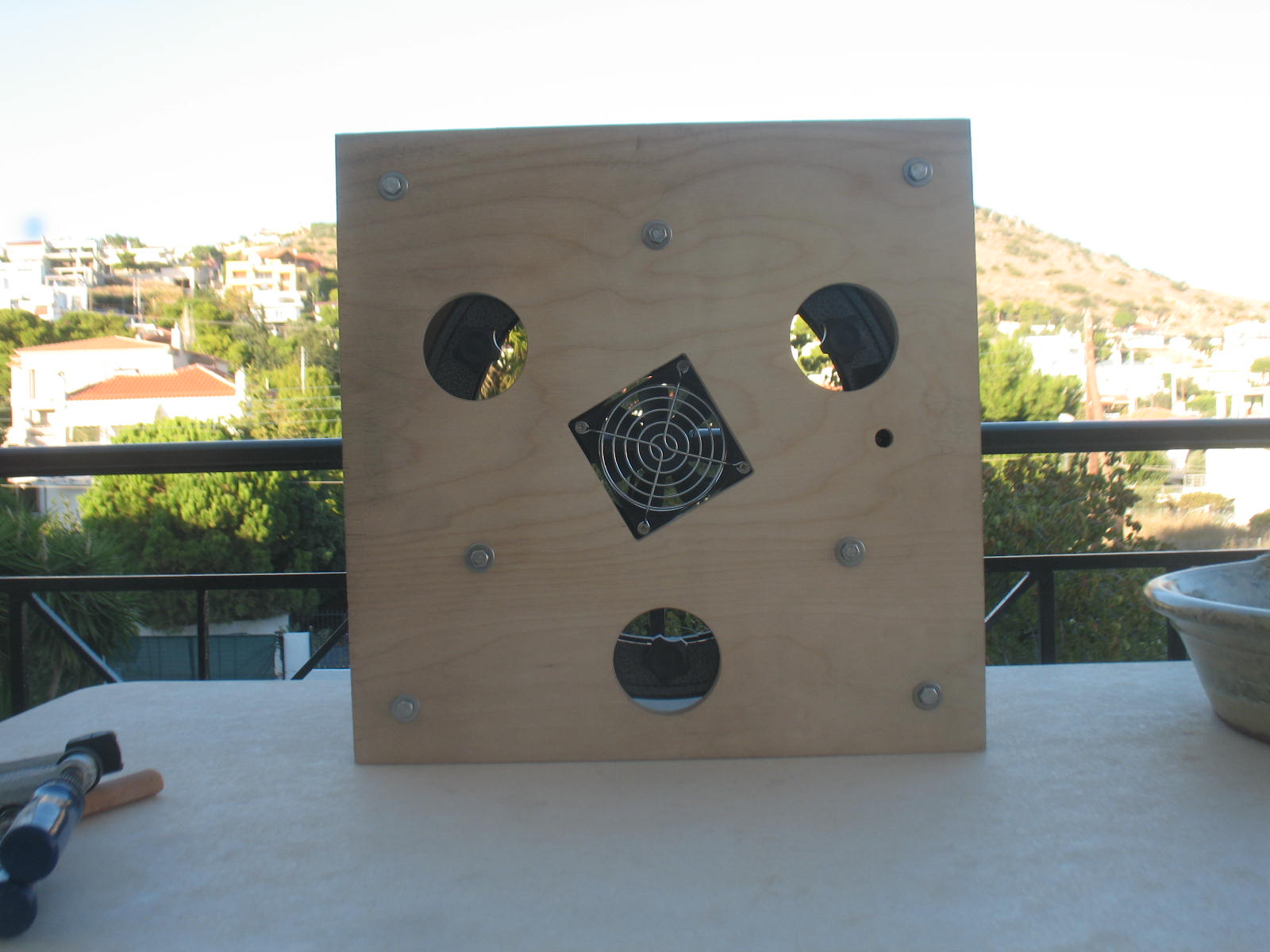

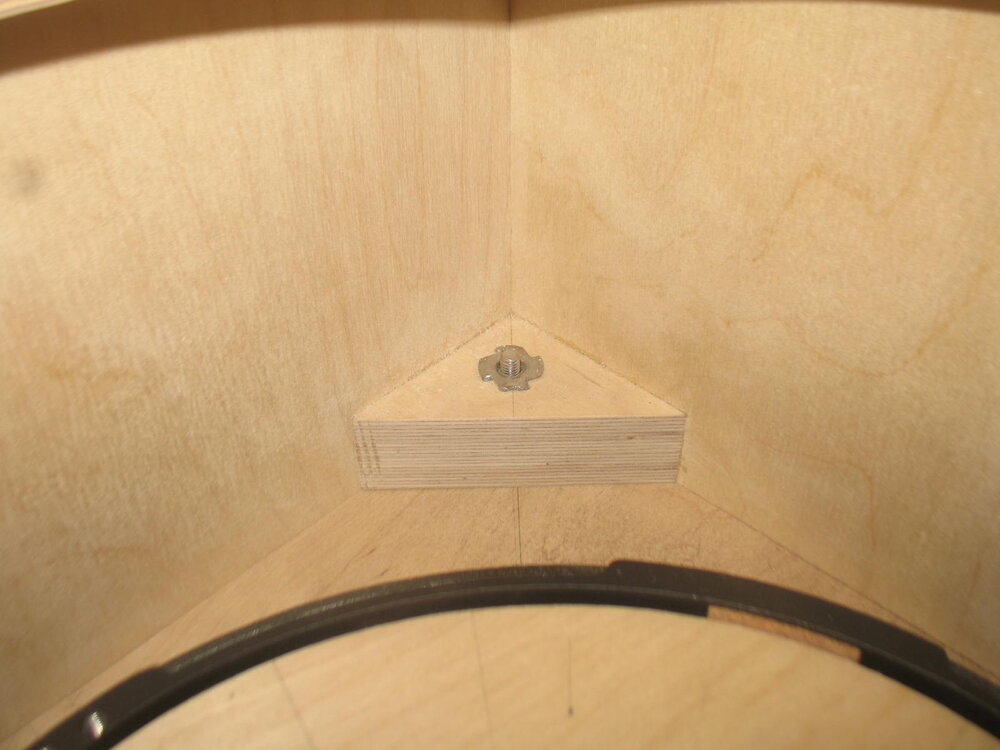

Καλησπέρα και πάλι. Αυτό το Σαββατοκύριακο κατάφερα να ολοκληρώσω την κατασκευή του κυρίως σώματος του τηλεσκοπίου και (ο καιρός μου έκανε το χατήρι) να πραγματοποίησω και τις δοκιμές εστίασης, κόβωντας τελικά τα αντιστηρίγματα στο επιθυμητό, βάσει του σχεδιασμού μου, μήκος. Όπως είχα προαναφέρει, όσον αφορά το mirror box, δεν είχα ασχοληθεί μέχρι στιγμής με τον πάτο του κουτιού , στον οποίο θα βίδωνα το εργοστασιακό κελί του κατόπτρου. Επειδή ήθελα να είναι αποσπώμενος, αποφάσισα να κολλήσω τέσσερις τριγωνικές γωνίες στο κάτω μέρος του mirror box , οι οποίες φέρουν καρφωτά περικόχλια Μ6 στην εσωτερική τους επιφάνεια και ο πάτος βιδώνεται με 4 εξάγωνες βίδες M6, όπως φαίνεται στις φωτογραφίες που ακολουθούν. Το κελί βιδώθηκε στον πάτο με 3 εξάγωνες βίδες στις θέσεις των locking screws του κελιού. Οι γωνίες συγκράτησης του πάτου μέσα από το mirror box Πρόσοψη του πάτου με το κελί Ο πάτος του mirror box με το κελί του πρωτεύοντος πάνω Γωνίες στο mirror box για την στερέωση του πάτου

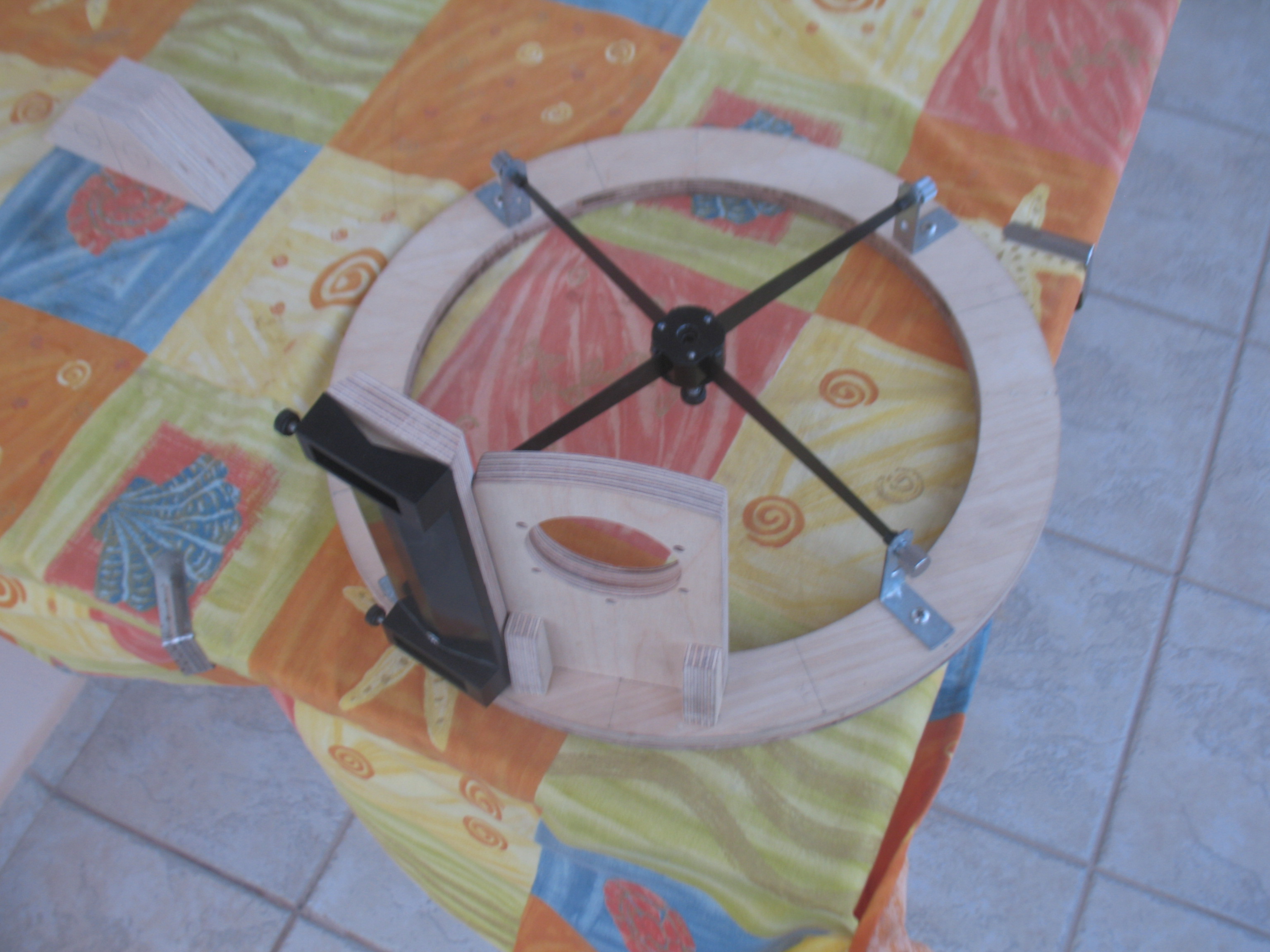

Δημήτρη ευχαριστώ πολύ για τα καλά σου λόγια . Δυστυχώς,την βάση του telrad την έχω ήδη κολλήσει. Δίπλα στη βάση του, σε απόσταση 1 cm περίπου, βρίσκεται η μία γωνία για την στήριξη της αράχνης και 1,5 cm, στη συνέχεια, η βίδα για την συγκράτηση της μεταλλικής γωνίας με τα αντιστηρίγματα. Δεν έχω χώρο μάλλον, ούτε για μια ξύλινη βάση οριακά στο μέγεθος της μεταλλικής βάσης του ερευνητή. Για του λόγου το αληθές, θα ανεβάσω σύντομα και μια φωτογραφία για να δεις το πρόβλημα. Άλλο ένα θεματάκι που είχα ήταν ότι τελικά η γωνία στους σφιγκτήρες στο mirror box μου βγήκε, κατά το τρύπημα, στις 82-82.5 μοίρες και μου δημιούργησε ένα προβληματάκι με τις άνω συνδέσεις (τα αντιστηρίγματα συνέκλιναν γρηγορότερα από οτι ήθελα). Αναγκάστηκα λοιπόν, να ''ξεχειλώσω'' με λίγο τρίψιμο τις τρύπες (1-2 mm το πολύ έφαγα) και να κάνω την γωνία ελαφρώς πιο αμβλεία. Το πρόβλημα, κατά την άποψή μου οφειλόταν στο εξής : αποφάσισα να κάνω τους κάτω σφιγκτήρες από τριπλό κόντρα πλακέ (πάχους 4,3 cm περίπου), για να μπορέσω να παίξω με το μήκος των σωλήνων και συνεπώς με την εστιακή απόσταση του τηλεσκοπίου, καθώς μελλοντικά πρόκειται να αντικαταστήσω τον αντάπτορα των 1.25'' με effective length 10 mm, με έναν με μόλις 1 mm, όπως αυτός της baader : http://www.teleskop-express.de/shop/product_info.php/info/p767_Baader-Reducer-2----1-25---15A-with-only-1mm-optical-length.html Με αυτόν τον τρόπο, μπορώ να αυξήσω το 100% illumination field κατά 0,1 μοίρες διατηρώντας το focal plane στο ίδιο ύψος πάνω από τον εστιαστή. Τέλοσπάντων, κατάφερα να στήσω το τηλεσκόπιο για πρώτη φορά και είμαι πολύ χαρούμενος. Αυτό το ΣΚ αν μπορέσω, θα ολοκληρώσω με τον πάτο του mirror box και καιρού επιτρέποντος θα κάνω και τις δοκιμές εστίασης αν προλάβω. Θα ανεβάσω με την πρώτη ευκαιρία και φωτογραφίες από το πρώτο στήσιμο

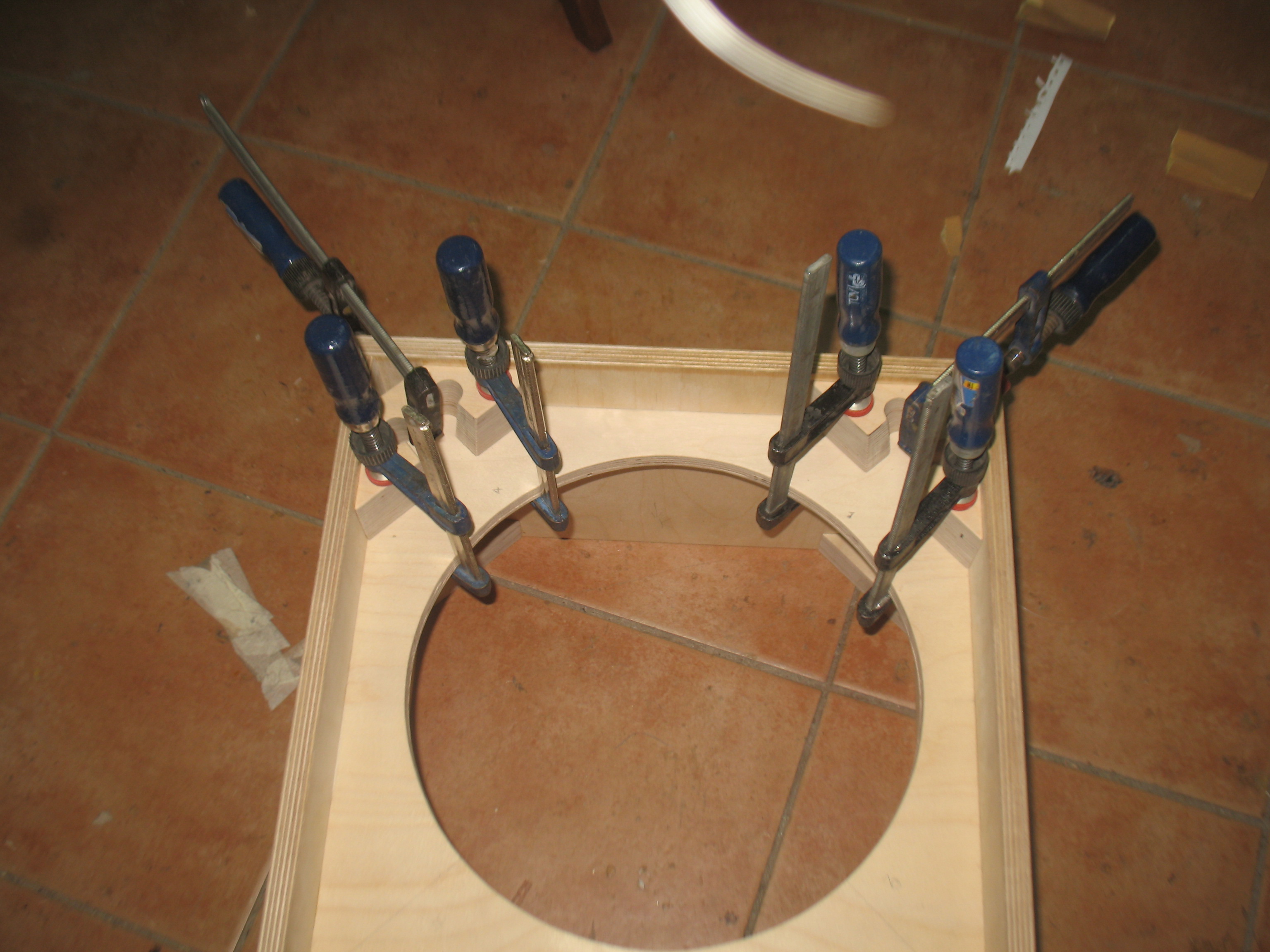

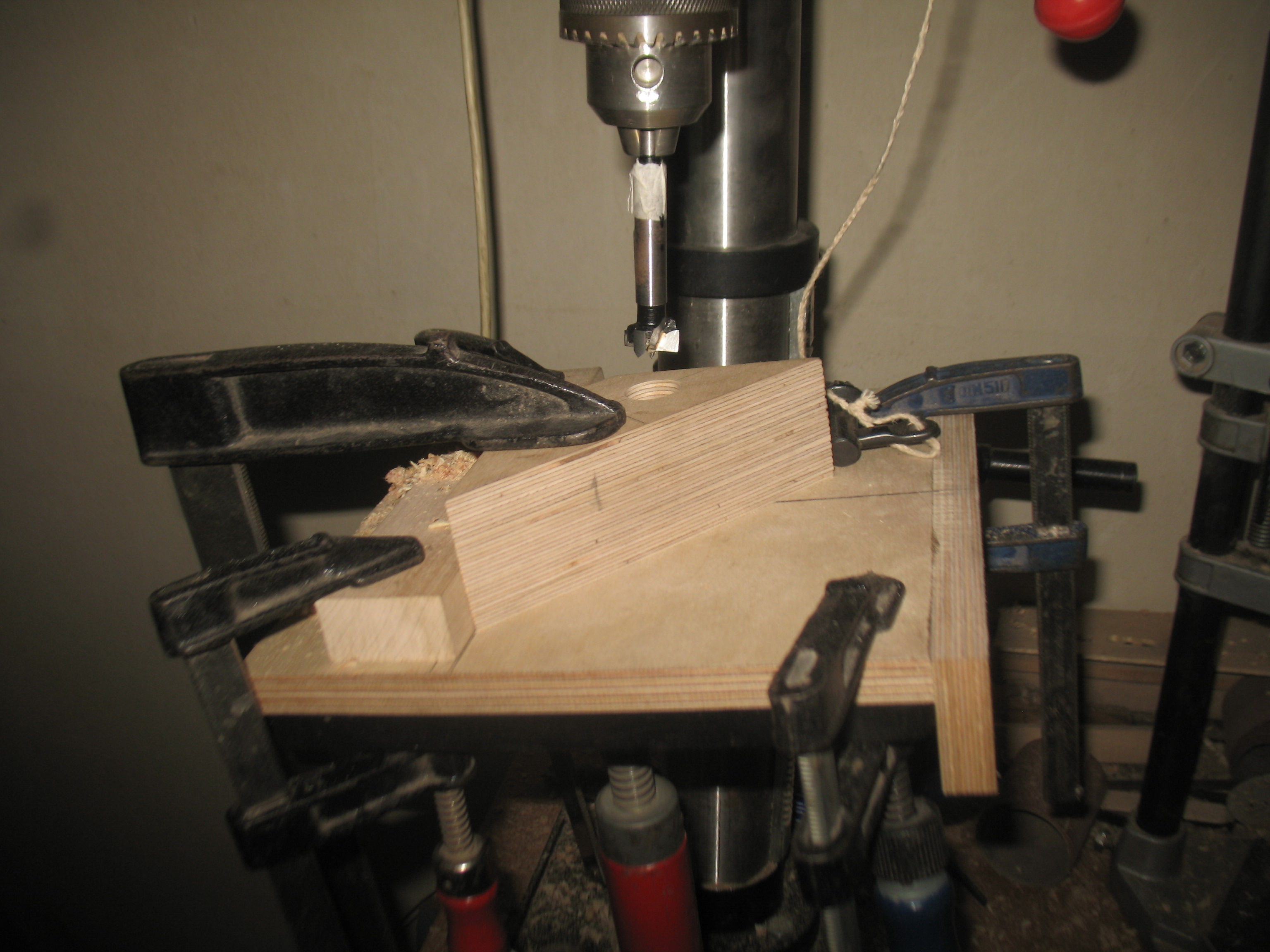

Συνέχεια... Κόλληση σφιγκτήρων στο mirror box Πίσω πλευρά σφιγκτήρα Πρόσοψη σφιγκτήρα Διάταξη για άνοιγμα τρυπών ύπο κλίση 83 μοιρών

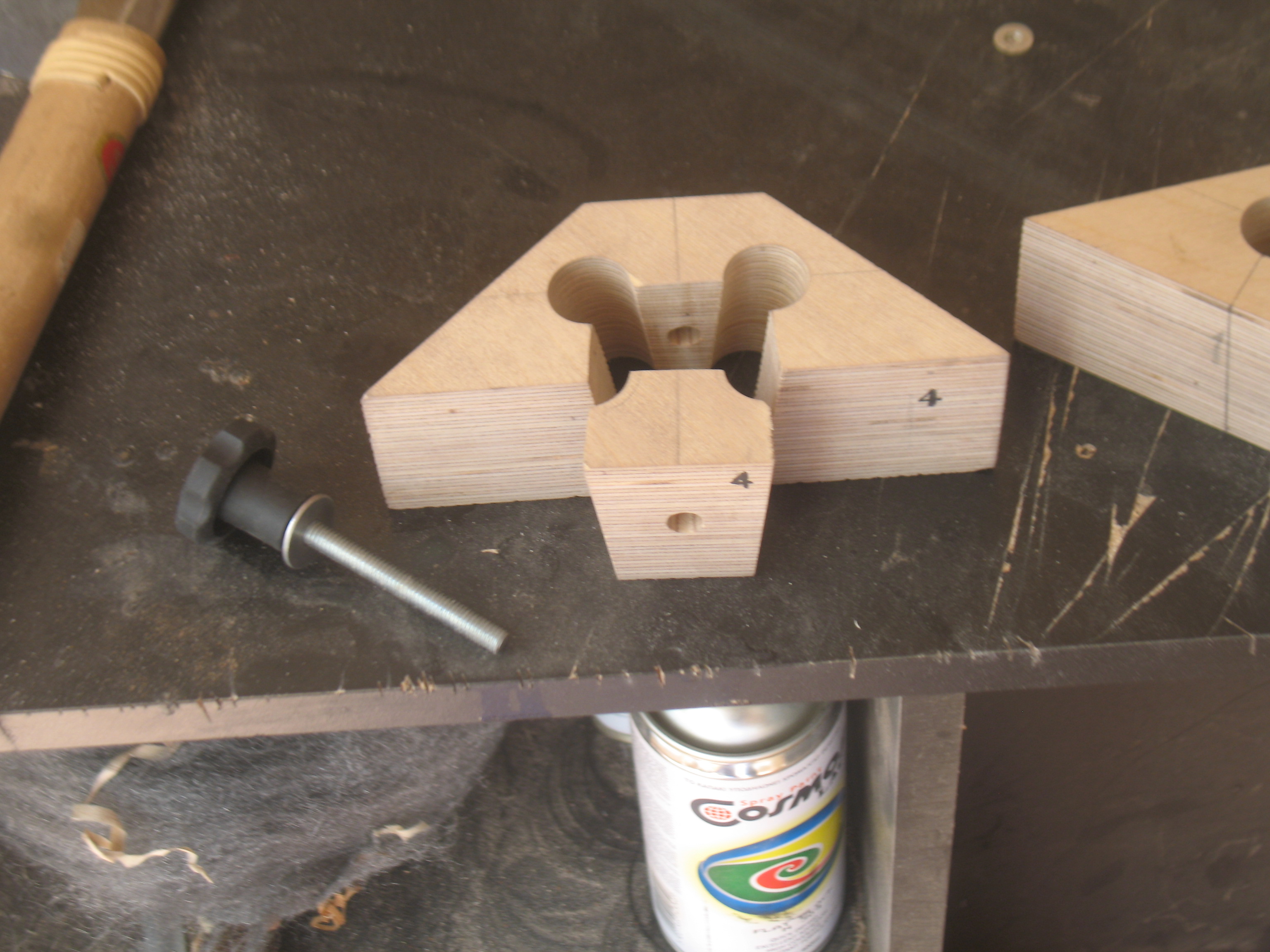

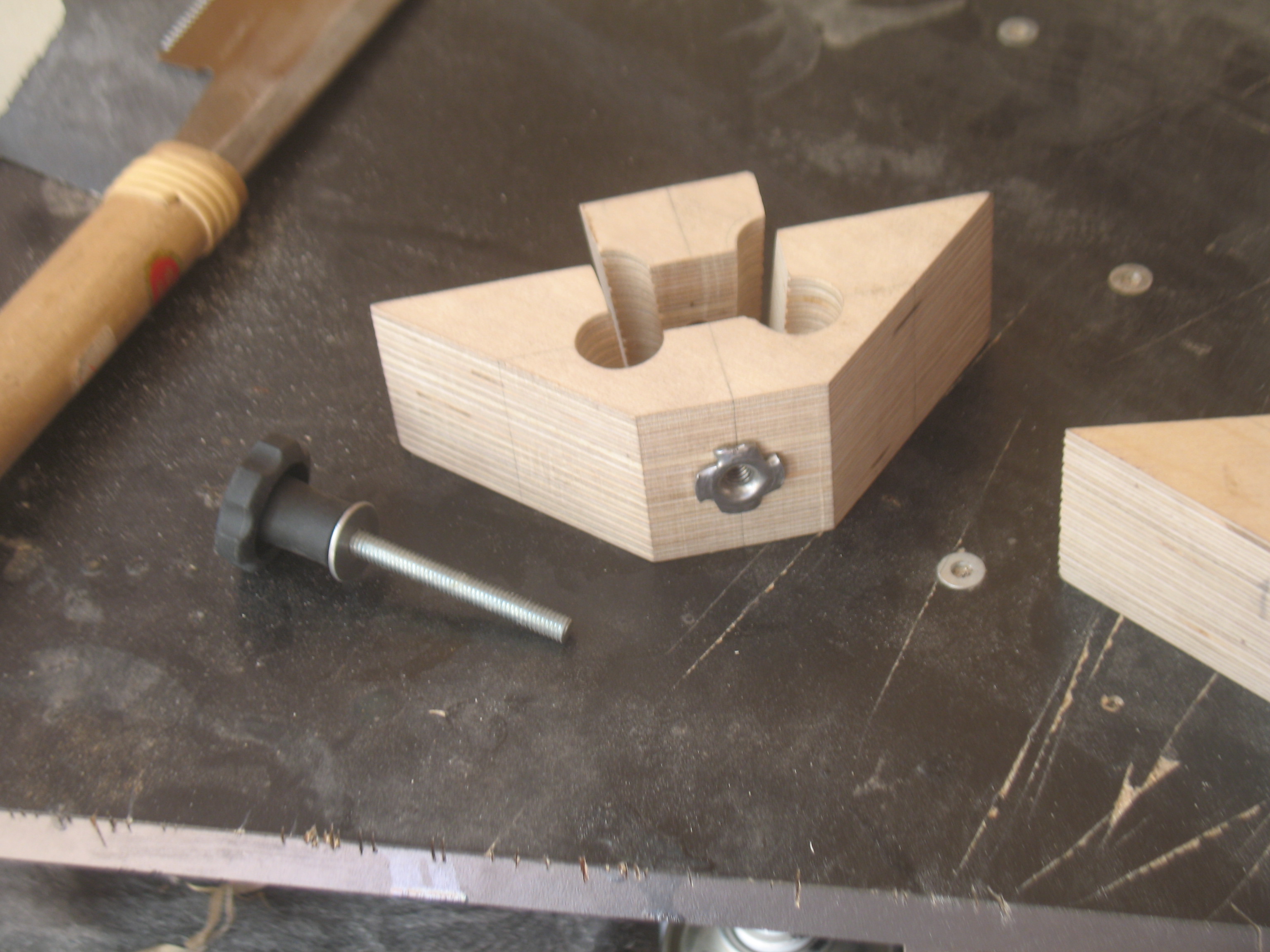

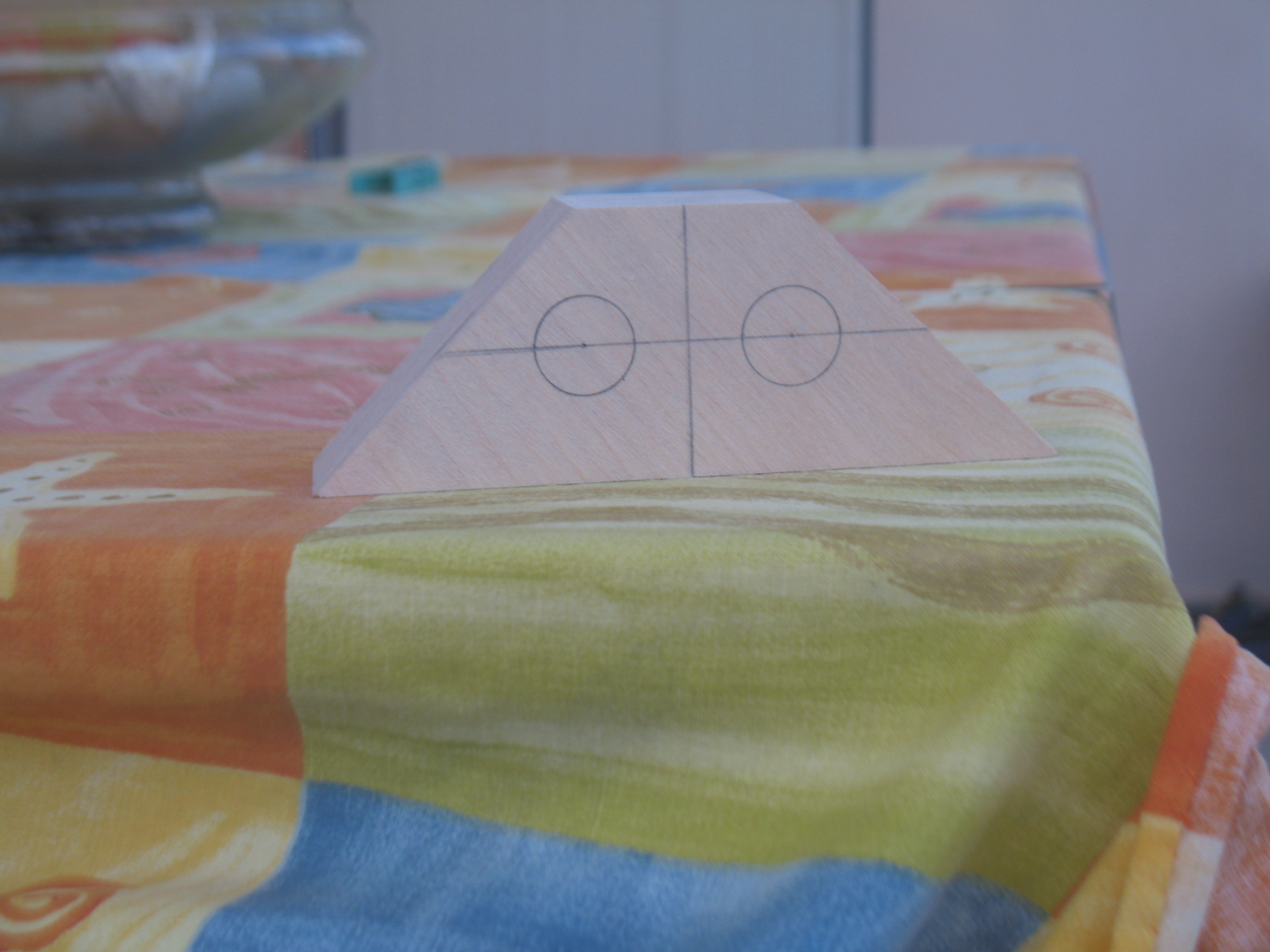

ΣΥΝΔΕΣΕΙΣ ΣΤΟ MIRROR BOX Για την σύνδεση των αντιστηριγμάτων με το mirror box, υιοθέτησα την τεχνική που εφάρμοσε και ο φίλος ο Δημήτρης ο Μανούσος στις δικές του κατασκευές. Οι σφιγκτήρες αυτού του τύπου έχουν γενικά το πλεονέκτημα ότι λειτουργούν ταυτόχρονα ως νεύρα, καθώς τοποθετούνται στις γωνίες του mirror box, αυξάνοντας την ανθεκτικότητά του, και επίσης αποτρέπουν την στρέβλωση των πλευρών του κουτιού, που προκαλείται με τα άλλα είδη συνδέσεων που βασίζονται στην στήριξη των ανιστηριγμάτων ανά δύο στην εσωτερική ή εξωτερική επιφάνεια των πλευρών. Το άνοιγμα των τρυπών ύπο κλίση 83 μοιρών έγινε με την βοήθεια τρυπανιού forstner 18 mm σε βάση μεταβλητής κλίσης. Μετά το τρύπημα, κόπηκε ένα μέρος της κάθε σύνδεσης ώστε να αποτελέσει το κινητό μέρος του σφιγκτήρα για την συγκράτηση των σωλήνων. Στη μικρή πλευρά του τραπεζίου του κάθε σφιγκτήρα τοποθετήθηκε καρφωτό περικόχλιο Μ6 και η σύσφιξη επιτυγχάνεται μέσω μιας χειρόβιδας με ντίζα Μ6 Προσχέδιο σφιγκτήρα σύνδεσης στο mirror box

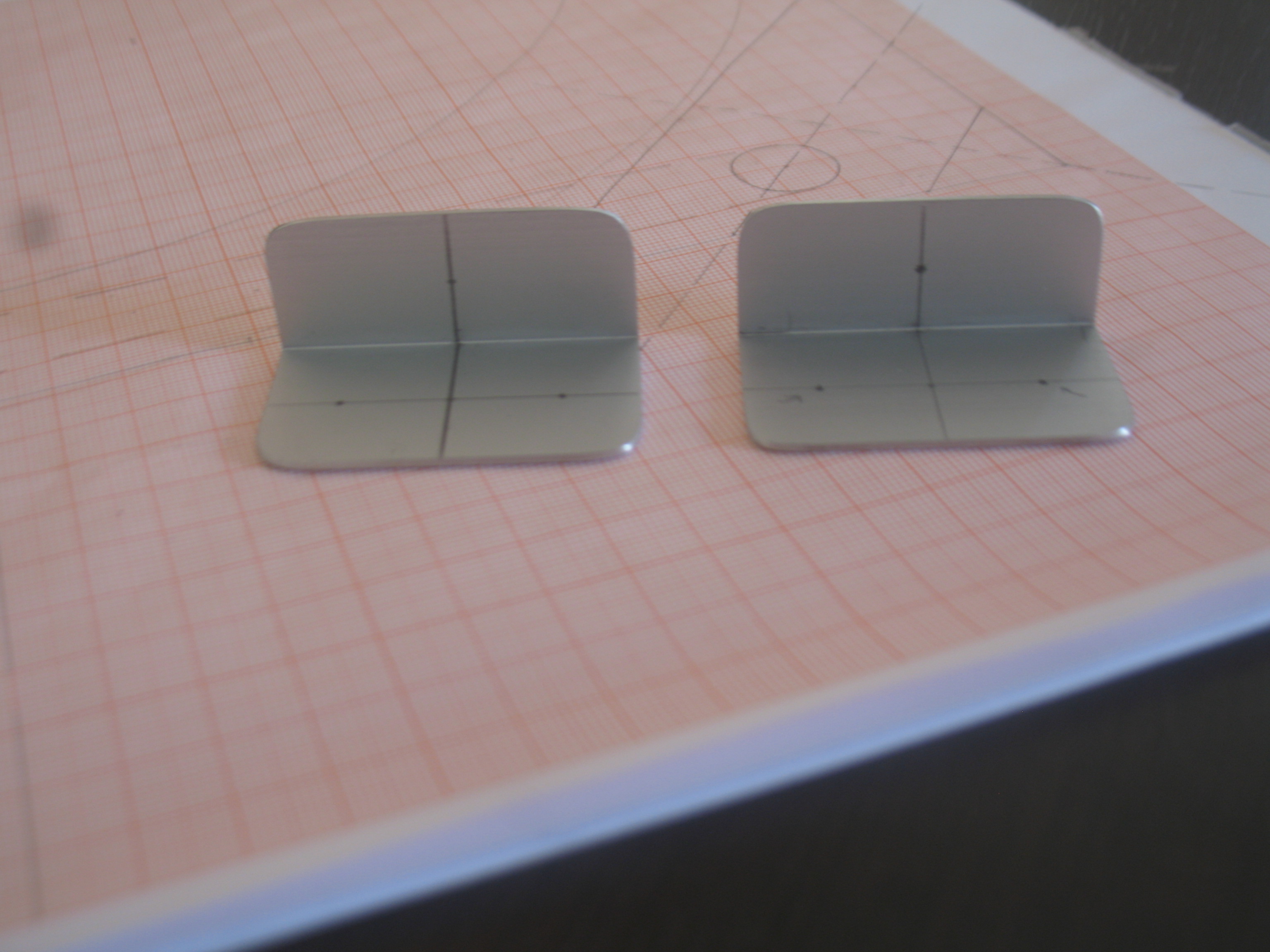

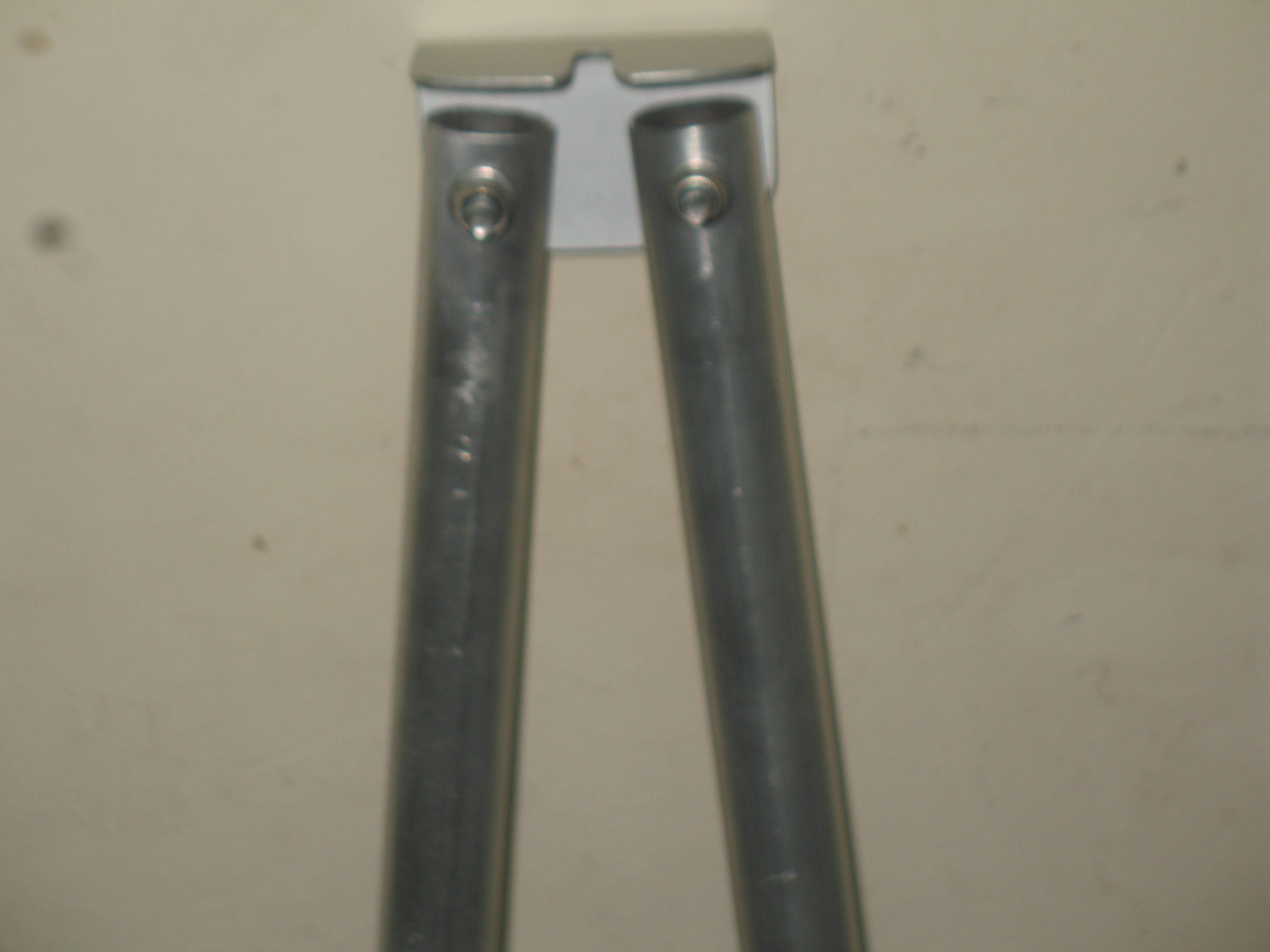

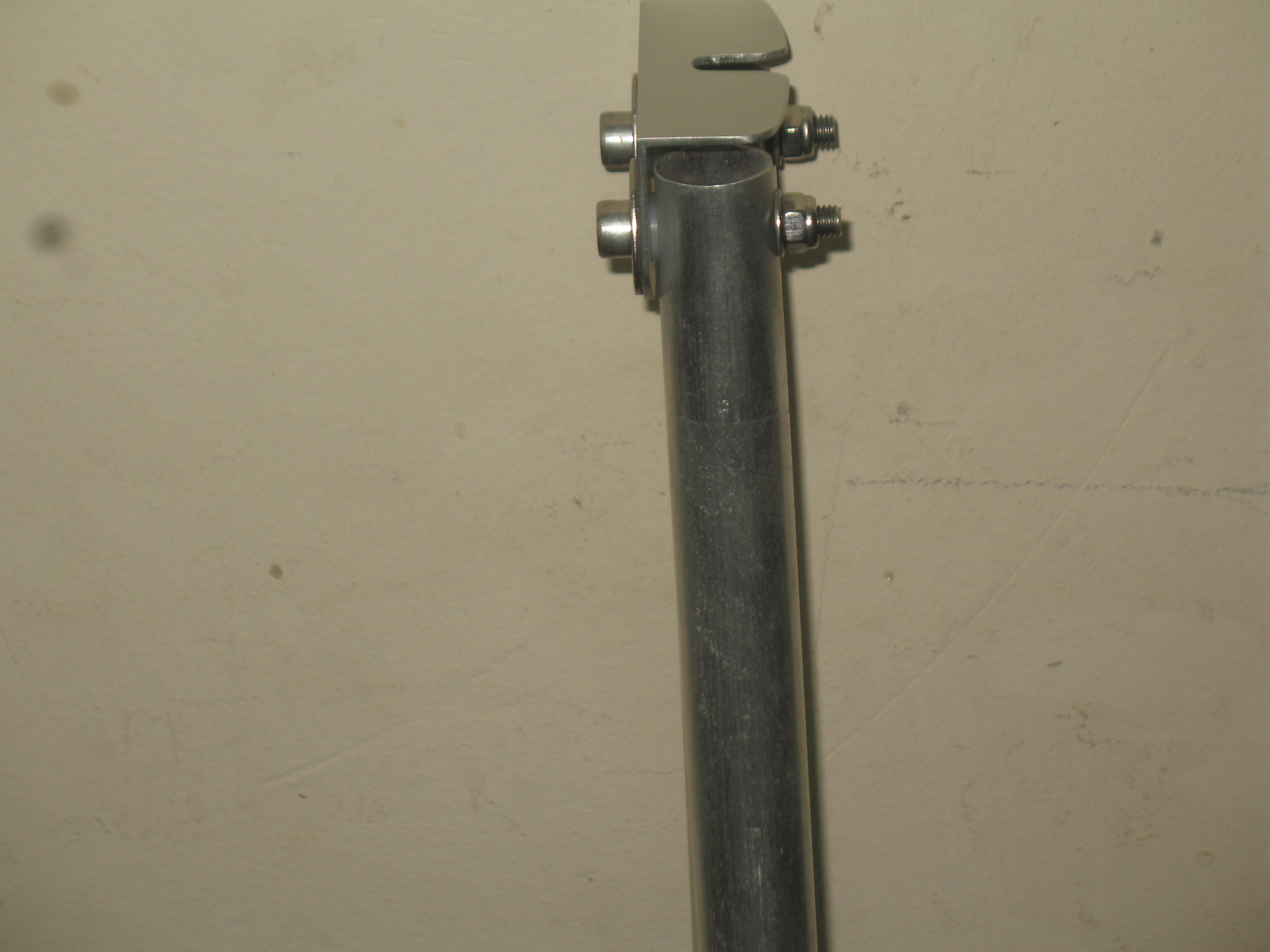

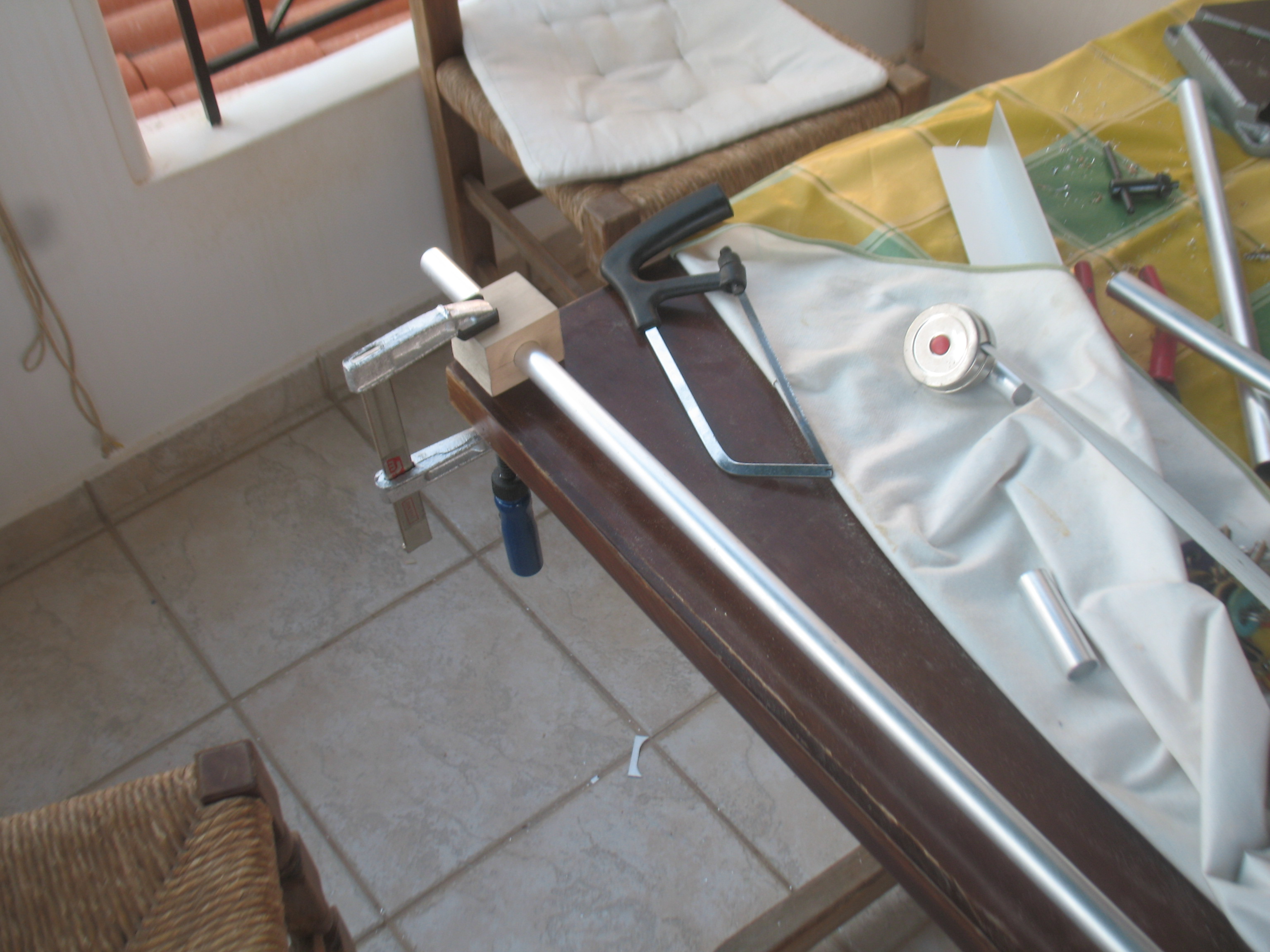

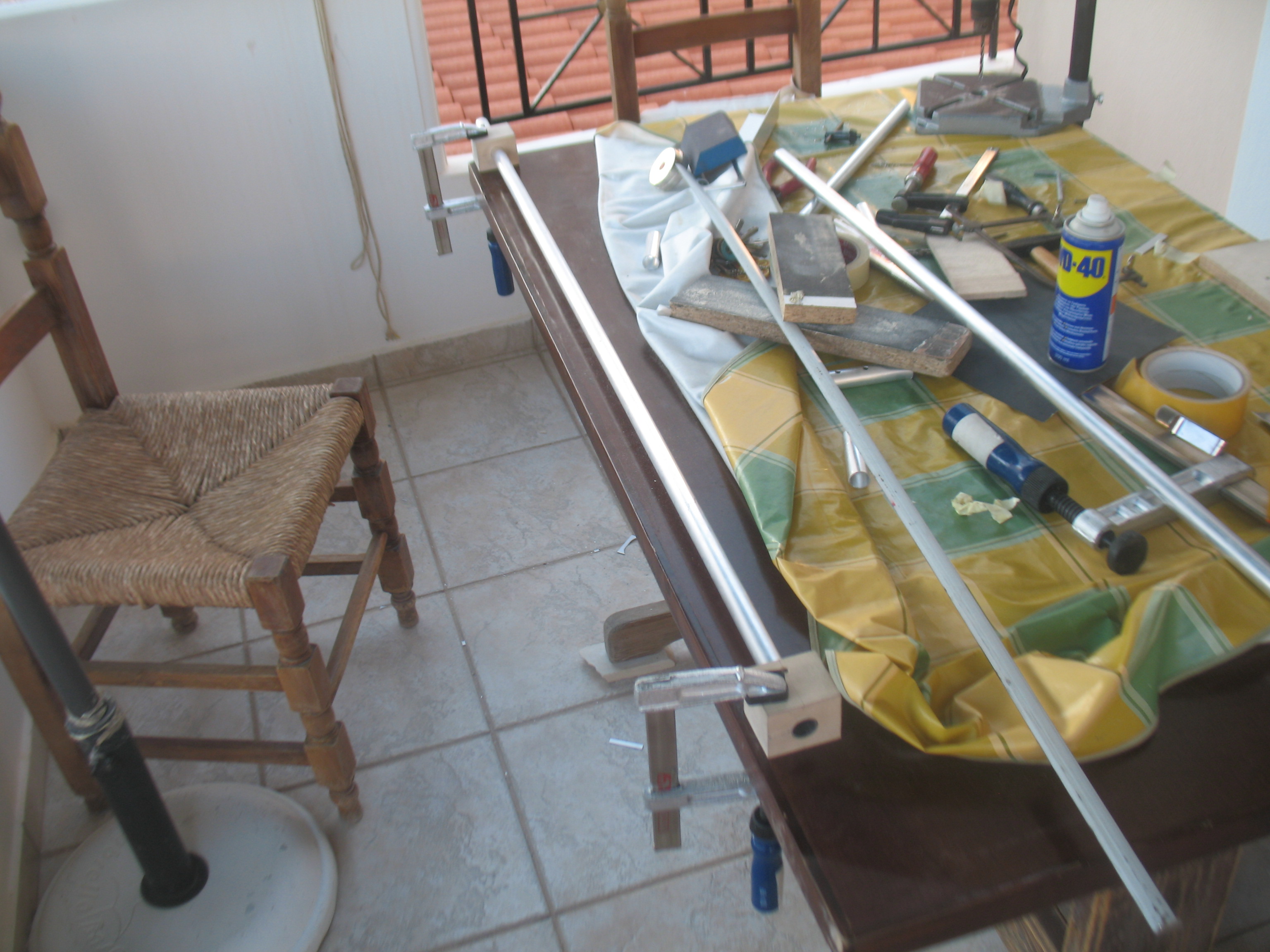

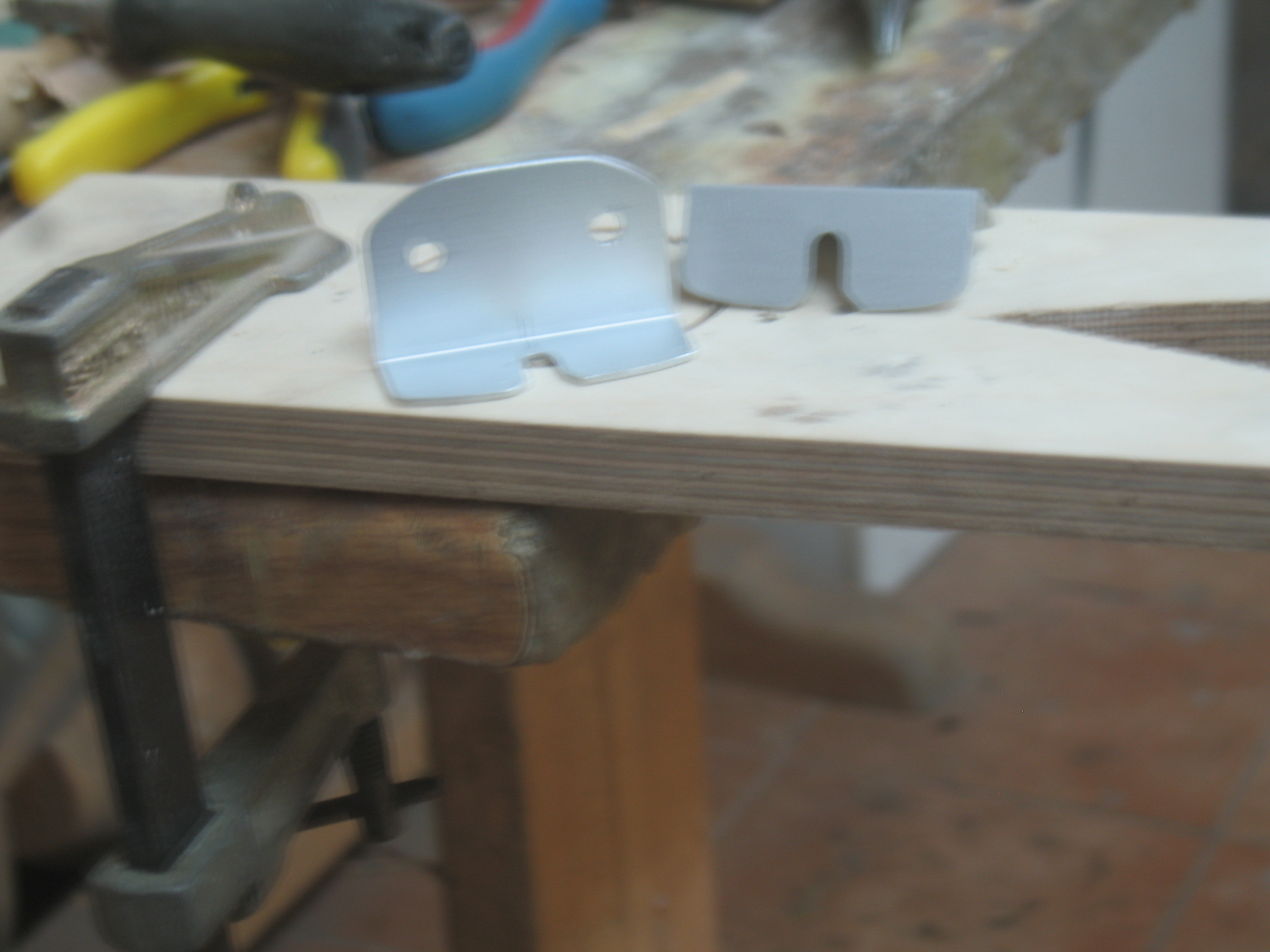

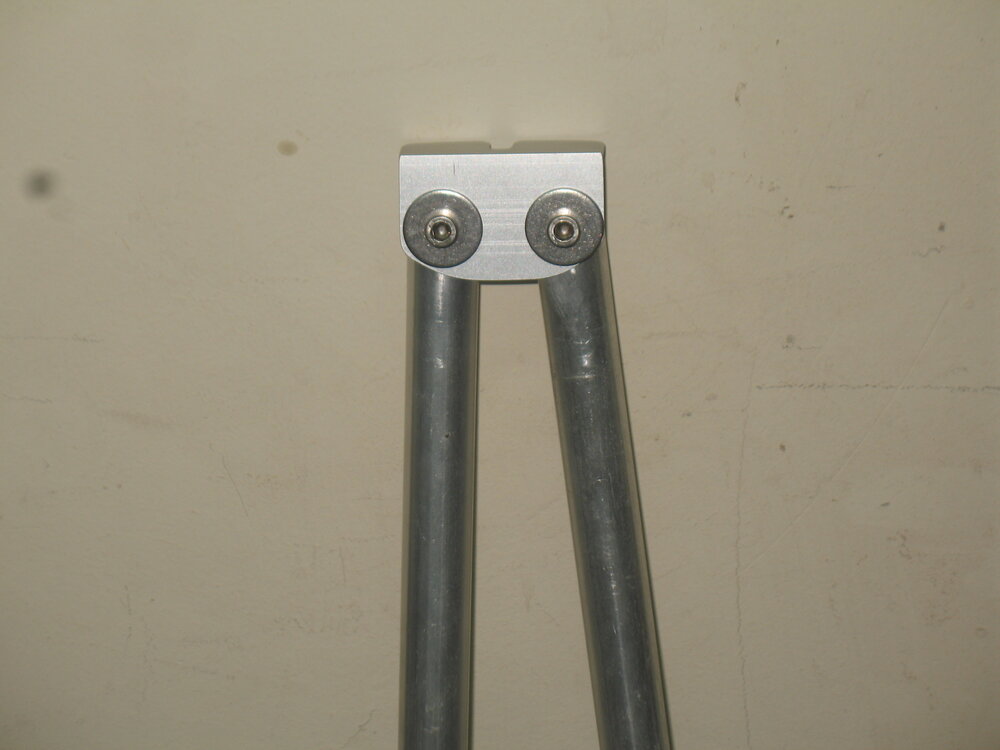

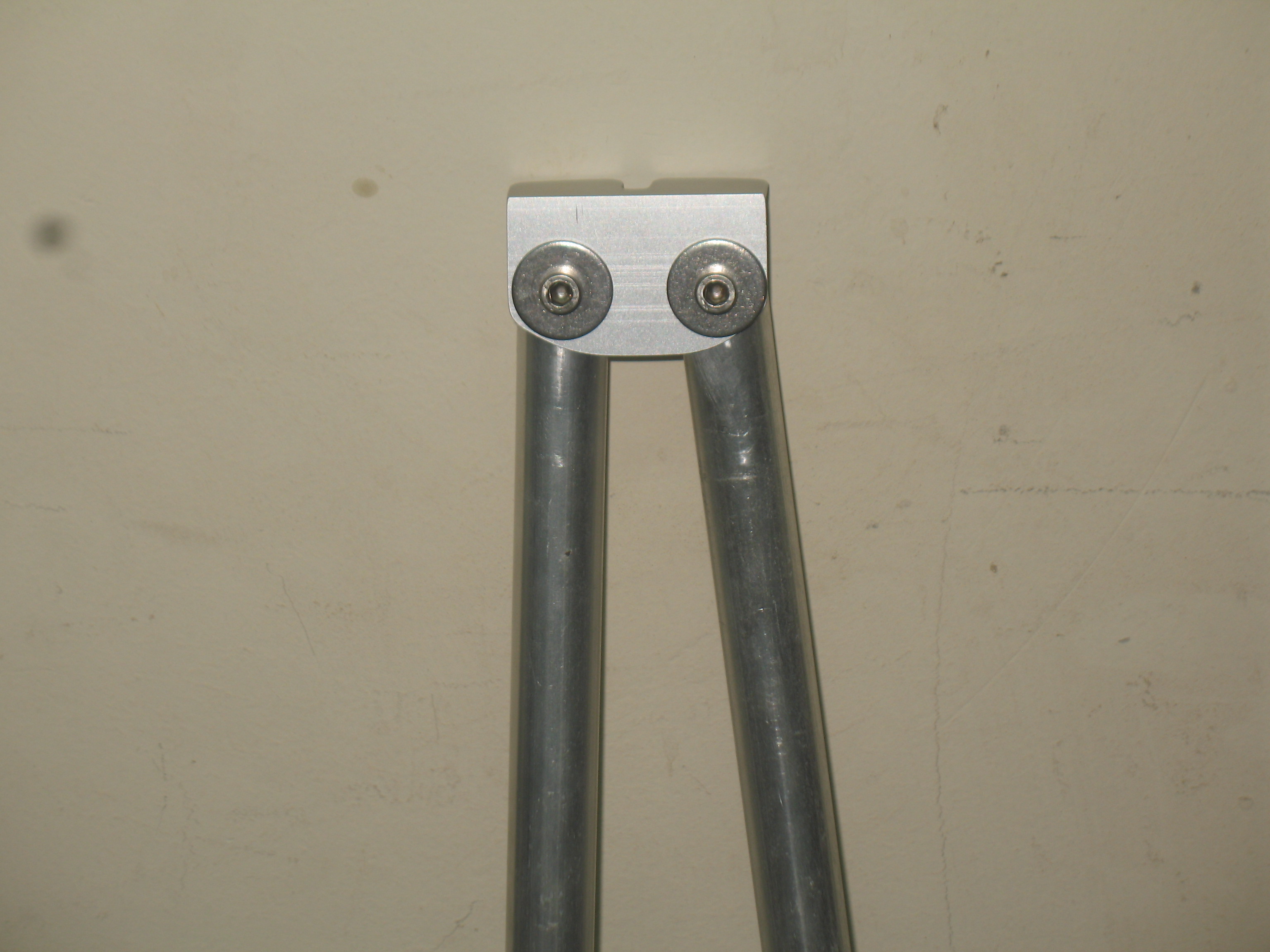

ΣΥΝΔΕΣΕΙΣ ΣΤΟΝ ΑΝΩ ΚΛΩΒΟ Για να μειώσω όσο μπορώ, το βάρος και τις ροπές στον άνω κλωβό, αποφάσισα να κατασκευάσω μόνος μου τις μεταλλικές γωνίες σύνδεσης των αντιστηριγμάτων με τον άνω κλωβό από γωνία αλουμινίου 40Χ40 (και πάχους 2 mm περίπου). Οι τελικές γωνίες που κατασκεύασα έχουν διαστάσεις 20X30X50 mm. Τα τρυπήματα στις γωνίες, βάσει του σχεδιασμού μου, έπρεπε να γίνουν ετσι ώστε οι άξονες των αντιστηριγμάτων να απέχουν μεταξύ τους 3 cm. Οι σωλήνες τρυπήθηκαν στο 1 cm από την μία άκρη τους. Για το βίδωμα των σωλήνων στις γωνίες χρησιμοποίησα ανοξείδωτες αλενόβιδες, ροδέλες και παξιμάδια ασφαλείας Μ5. Μεταξύ των σωλήνων και της εσωτερικής επιφάνειας της κάθε γωνίας παρεμβάλλεται πλαστική ροδέλα M5 για να μην τρίβονται μεταξύ τους : Πλαστική ροδέλα για να μην έρχονται σε επαφή και φθίρονται Αντιστηρίγματα και συνδέσεις άνω κλωβού 2 Αντιστηρίγματα και συνδέσεις άνω κλωβού 1 Τελική μορφή μεταλλικών συνδέσεων άνω κλωβού Σημείωση των θέσεων των τρυπών στις μεταλλικές γωνίες

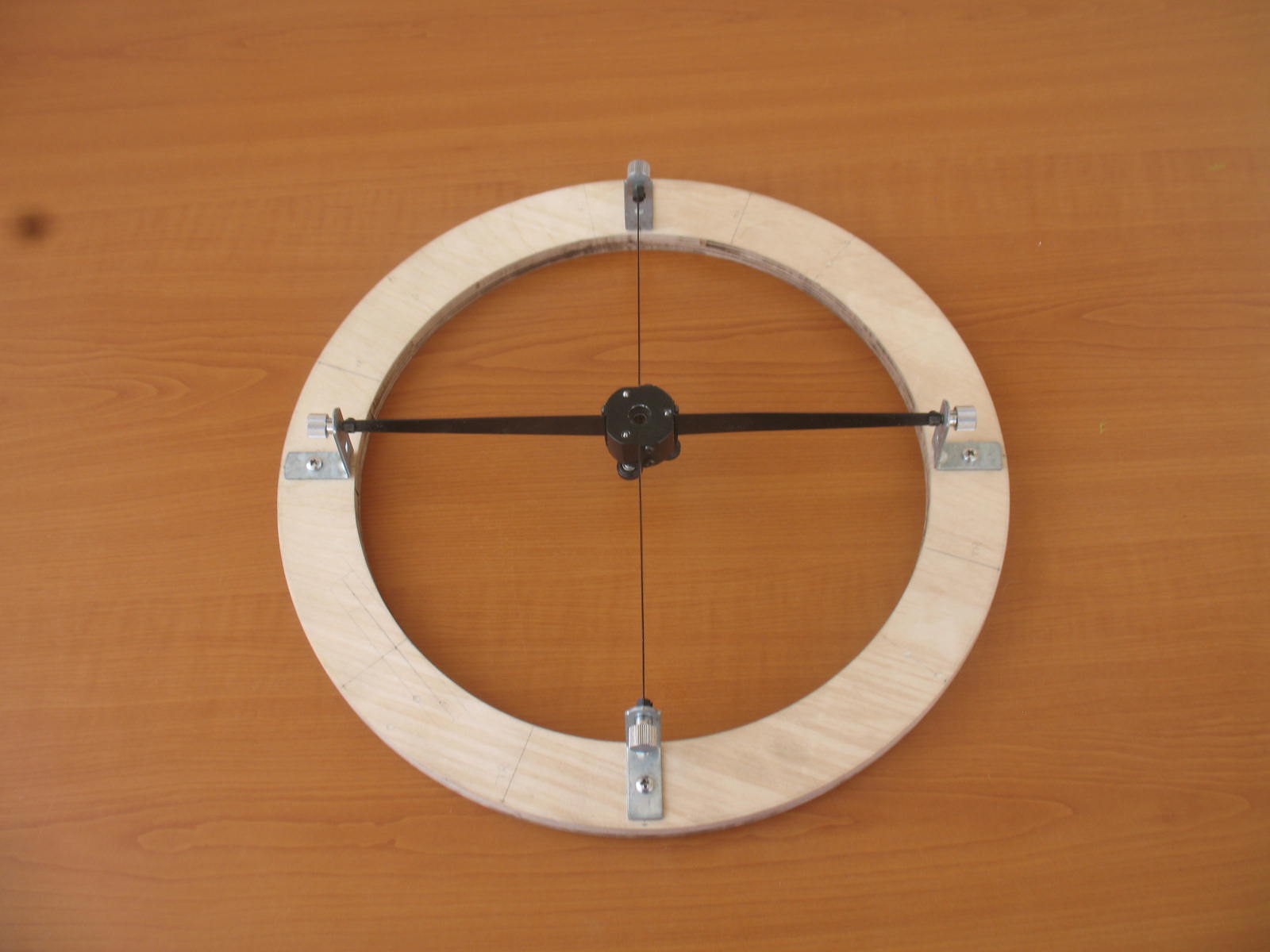

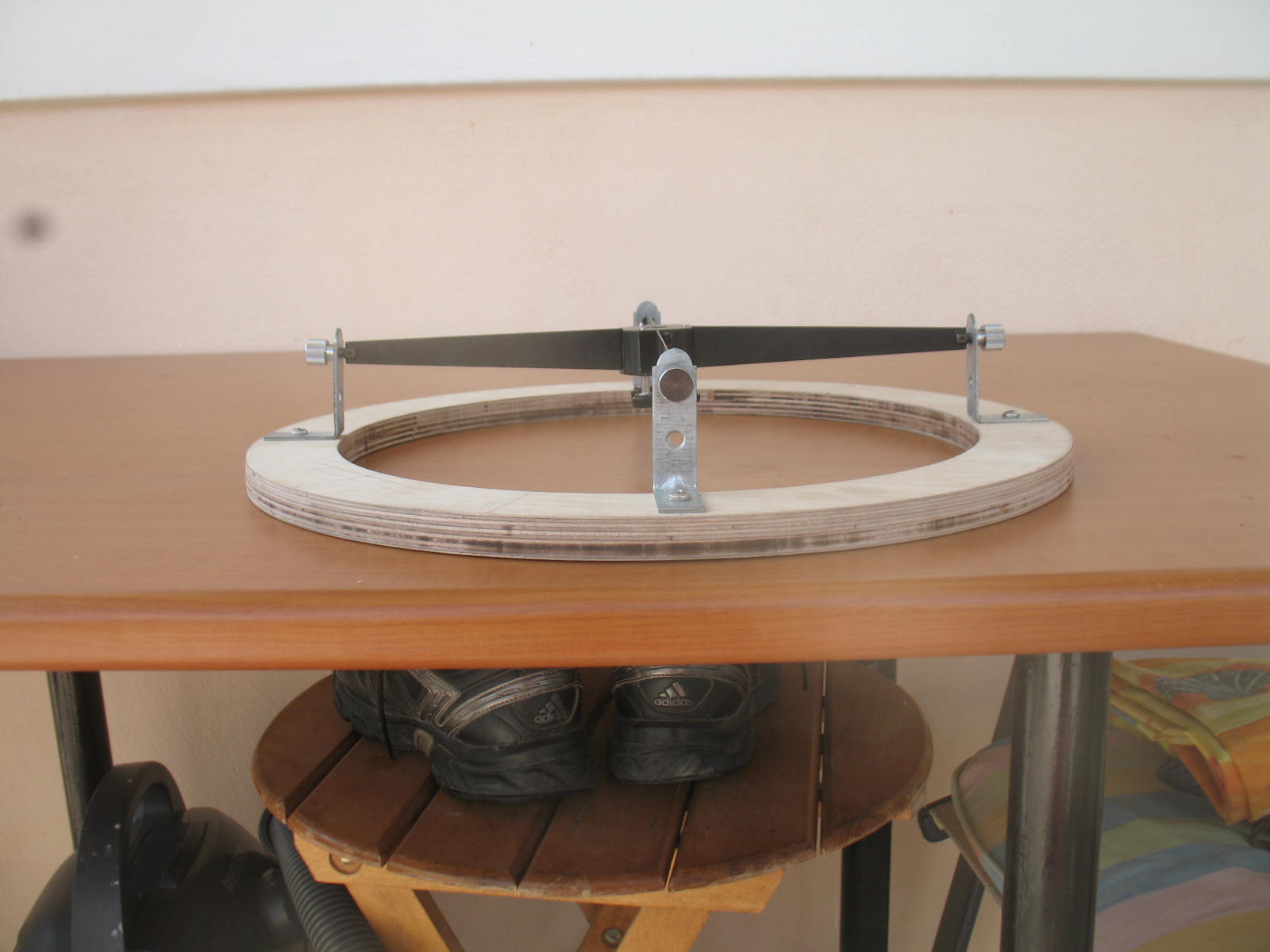

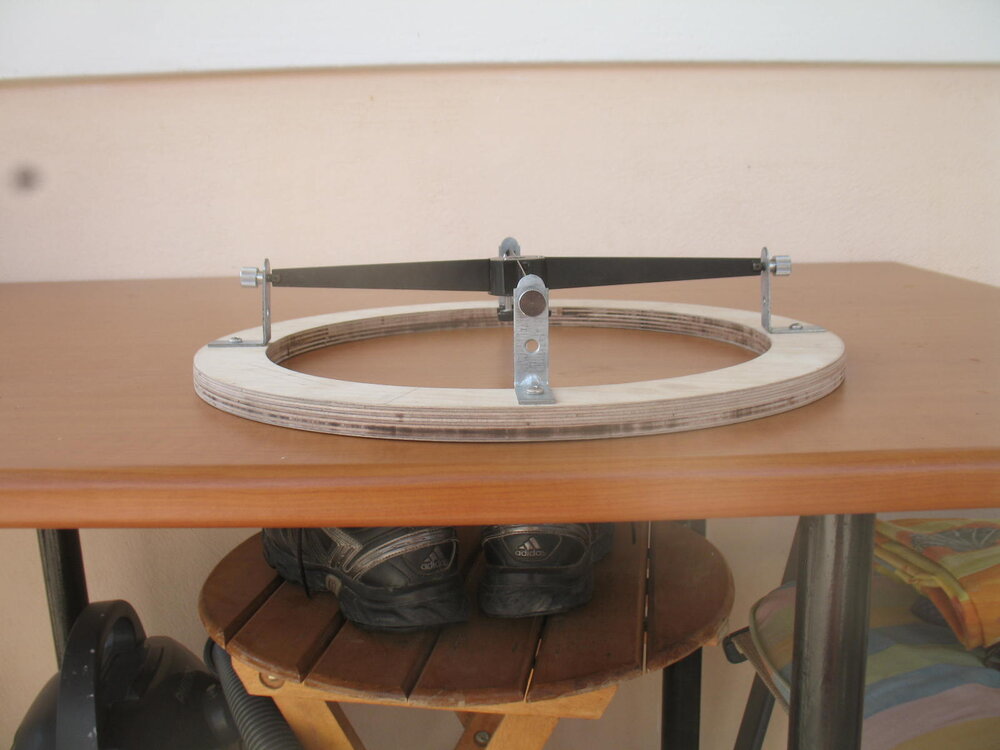

Μετά από αρκετές μέρες απραξίας λόγώ έλλειψης χρόνου, αυτή τη βδομάδα βρήκα λίγο χρόνο για να συνεχίσω την κατασκευή μου. Στο σημείο αυτό θα αναφέρω μία διαπίστωση που έκανα για την ύπαρξη γωνιακού ερευνητή στον άνω κλωβό : η περιορισμένη διάμετρος της στεφάνης, δεν μου επιτρέπει την τοποθέτησή του σε μια βολική ως προς χρήση θέση, οπότε εγκαταλείπω την ιδέα ύπαρξής του στον άνω κλωβό. Τα πράγματα φαντάζομαι είναι ευνοϊκότερα στην περίπτωση κατασκευής ενός τηλεσκοπίου 12 ιντσών και άνω...μεγαλύτερη διάμετρος στεφάνης συνεπάγεται περισσότερος χώρος. Στο mirror box δεν έχω ασχοληθεί ακόμα με τον πάτο του κουτιού, στον οποίο θα βιδώσω το εργοστασιακό κελί με το κάτοπτρο, για τον εξής λόγο : θέλω πρώτα να ολοκληρώσω τα αντιστηρίγματα και τις συνδέσεις τους, να στήσω το υπόλοιπο τηλεσκόπιο , και να κεντράρω με όσο μεγαλύτερη ακρίβεια γίνεται το κελί σε σχέση με το δευτερεύον κάτοπτρο, κοιτάζωντας από τον εστιαστή, ώστε ο ''λουκουμάς'' στο κέντρο του πρωτεύοντος να ευθυγραμμίζεται με το κέντρο του δευτερεύοντος. Με αυτόν τον τρόπο θεωρώ οτι θα περιορίσω στο ελάχιστο, κατά την χρήση του τηλεσκοπίου, τις ρυθμίσεις των δύο κατόπτρων μέσω των βιδών ευθυγράμμισής τους. Στη συνέχεια ανεβάζω κάποιες φωτογραφίες από την κατασκευή των αντιστηριγμάτων και των συνδέσεών τους σε άνω κλωβό και mirror box ΑΝΤΙΣΤΗΡΙΓΜΑΤΑ Όπως προανέφερα τα αντιστηρίγματα είναι σωλήνες αλουμινίου Φ18. Με εφαρμογή του Πυθαγορείου Θεωρήματος (βάσει των αξόνων των αντιστηριγμάτων), στην τελική κατασκευή το μήκος των αντιστηριγμάτων θα πρέπει να είναι στα 103 cm. Παράλληλα, με τον νόμο του ημιτόνου, βρήκα ότι η γωνία που πρέπει να σχηματίζουν τα αντιστηρίγματα με το mirror box πρέπει να είναι 83 περίπου μοίρες. Γενικά διαπίστωσα, οτι οι δύο αυτοί αριθμοί εξαρτώνται από την εστιακή απόσταση του τηλεσκοπίου (εν προκειμένω F/5), από τις διαστάσεις του mirror box, από το ύψος πάνω από το ελάχιστο ύψος του εστιαστή που θες να σου βγεί το focal plane, αλλά και από τον τρόπο και είδος των συνδέσεων των αντιστηριγμάτων σε άνω κλωβό και mirror box. Για να είμαι σίγουρος ότι δεν θα μου βγούν κοντά, τα αντιστηρίγματα τα έκοψα στα 104 cm, ώστε να έχω περιθώρια σφάλματος κατά τις δοκιμές εστίασης που θα κάνω αργότερα. Για την όσο το δυνατόν ακριβέστερη κοπή των σωλήνων στο επιθυμητό μήκος, έφτιαξα 2 ξύλινους οδηγούς-σφιγκτήρες σε σχεδόν κυβικό σχήμα, με μια τρύπά στο κέντρο τους διαμέτρου 18 mm : Κόψιμο αντιστηριγμάτων με σιδηροπρίονο χειρός Οδηγός-σφιγκτήρας για την κοπή των αντιστηριγμάτων στο επιθυμητό μήκος

Παιδιά, εγώ πάντως το αγόρασα από την Telescope-Service και δεν αντιμετώπισα πρόβλημα σε κανέναν από τους 3 εστιαστές που το έχω δοκιμάσει, δηλαδη της GSO, της Skywatcher και έναν από την kineoptics. Μπορεί να ήταν ελαττωματικό το συγκεκριμένο κομμάτι. Ωστόσο πρέπει να πώ ότι της Telescope-Service δεν διαθέτει την εγκοπή για των φωτισμό των κύκλων

Ευχαριστώ πολύ παιδιά, να είστε καλά . Εύχομαι το τελικό αποτέλεσμα να με ικανοποιήσει. Θα ανεβάσω σύντομα και άλλες φωτογραφίες. Αυτή τη στιγμή καταπιάνομαι με τα αντιστηρίγματα και τις συνδέσεις τους στον άνω κλωβό και το mirror box

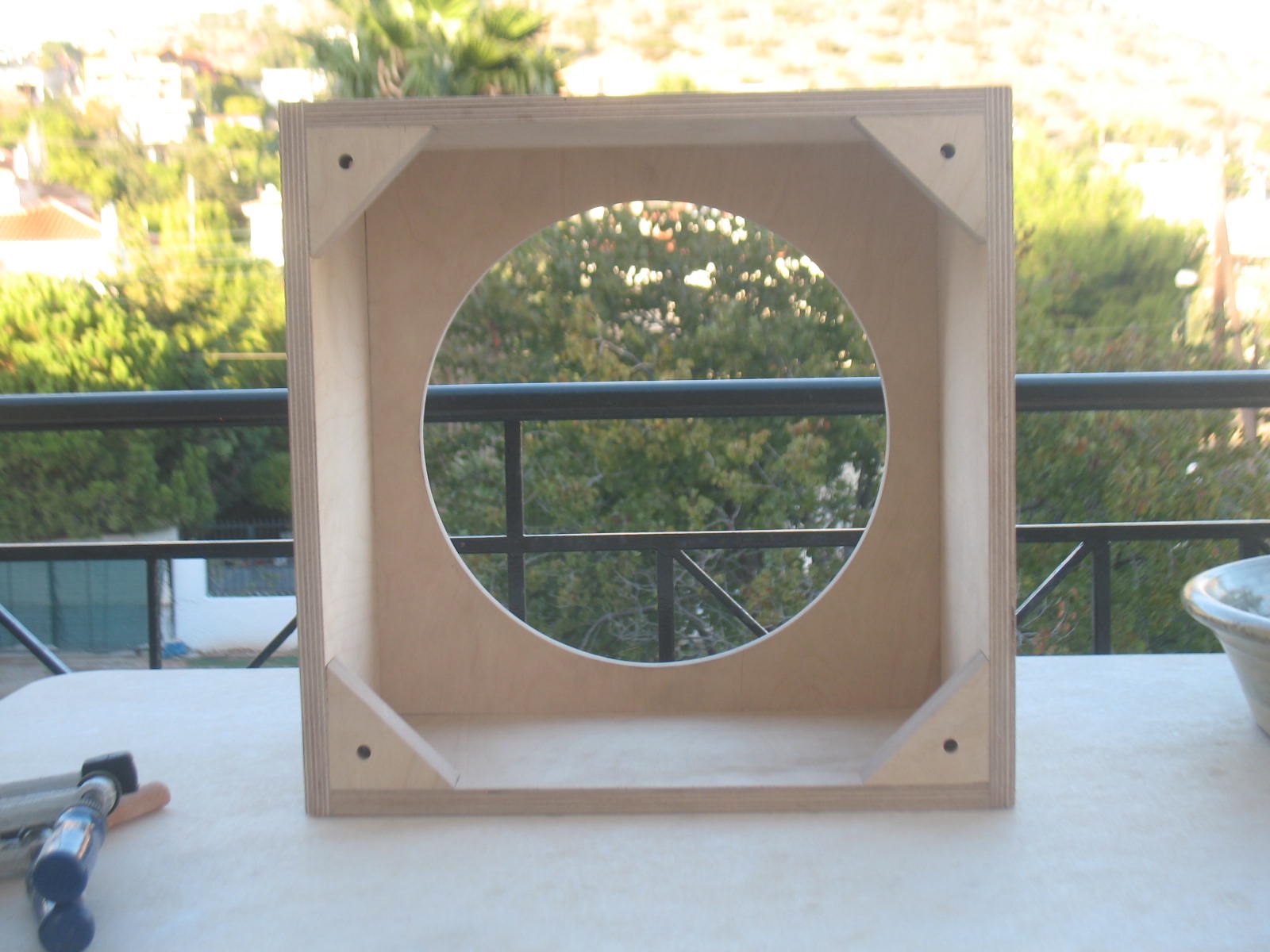

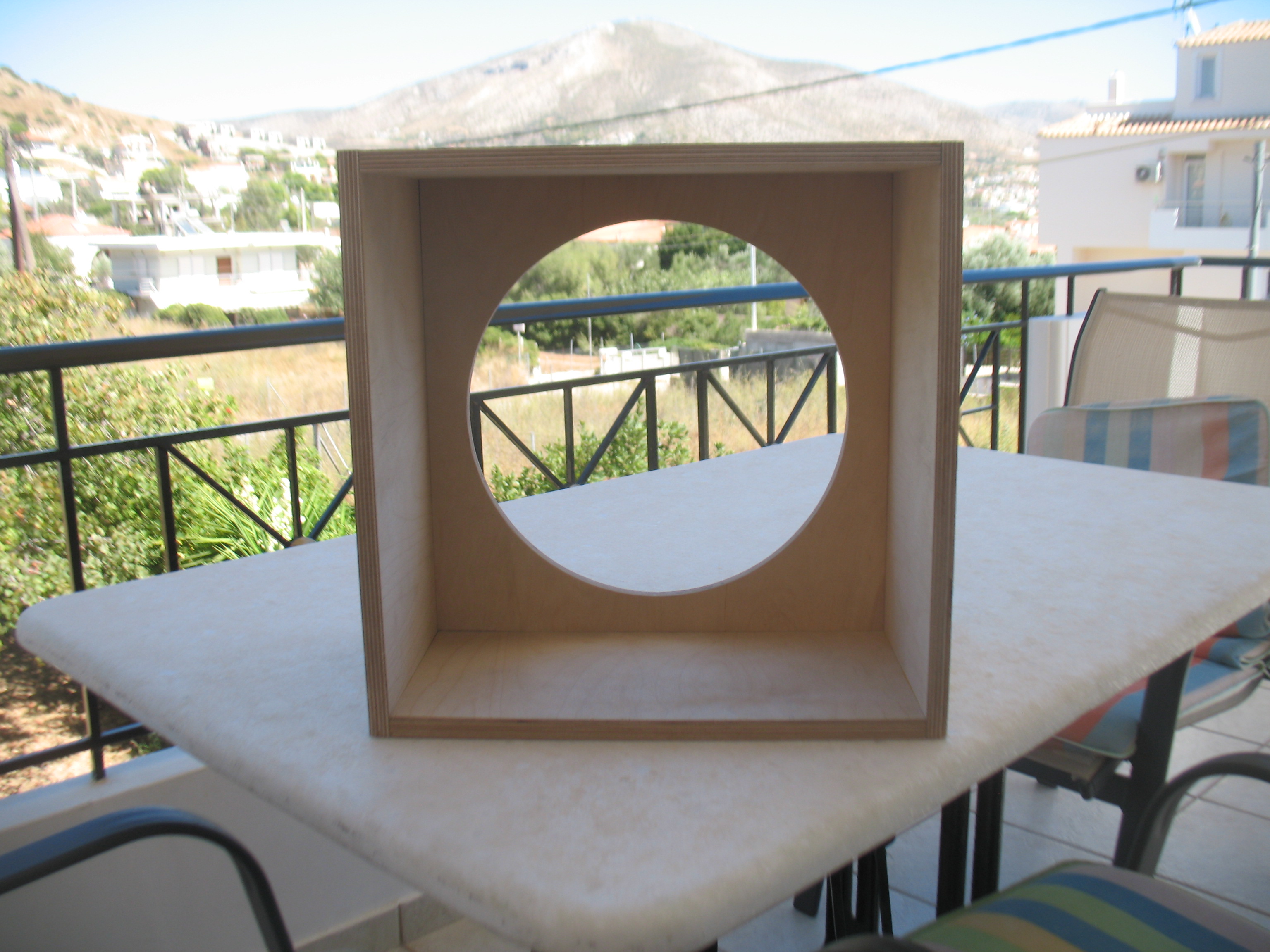

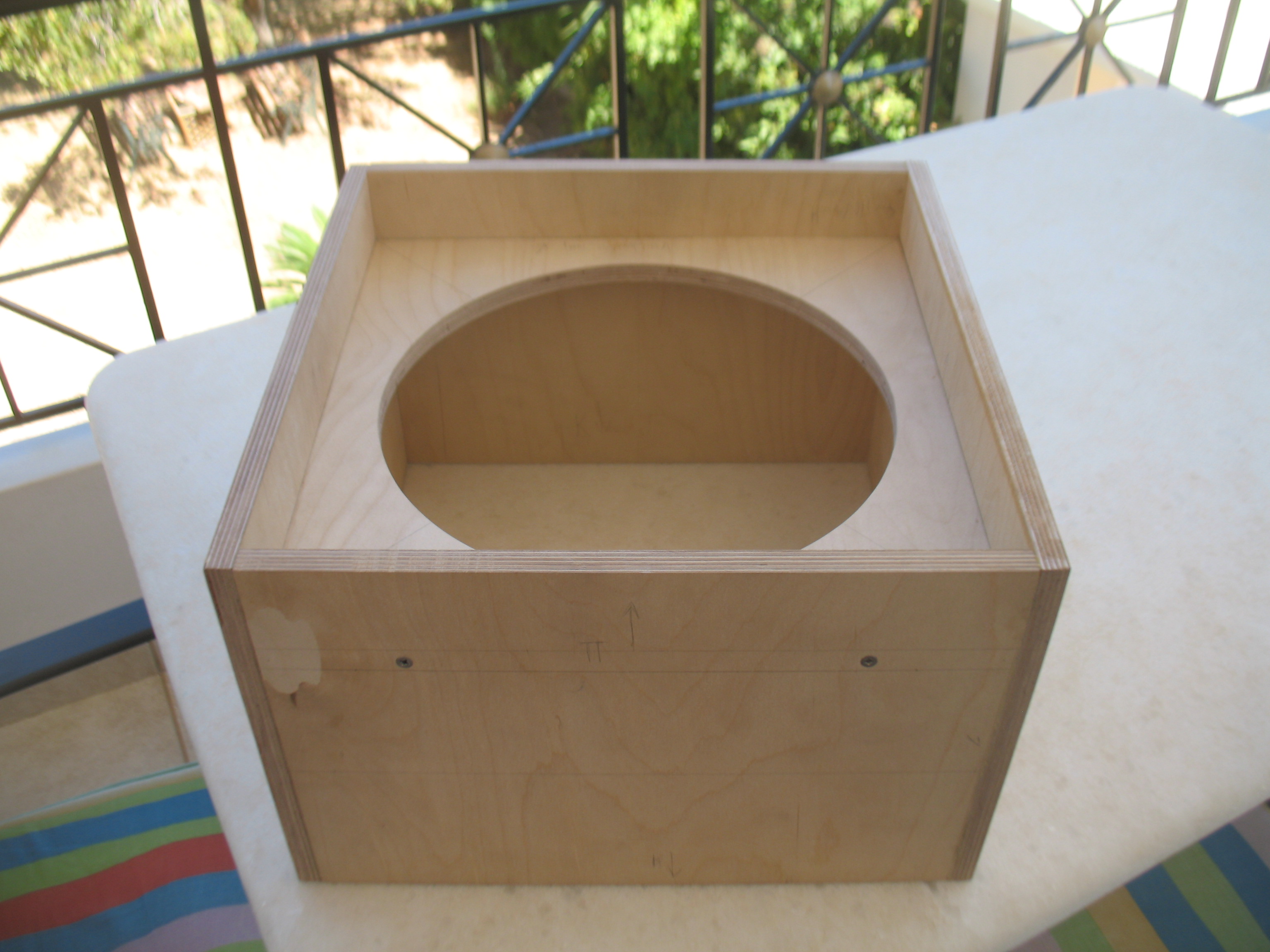

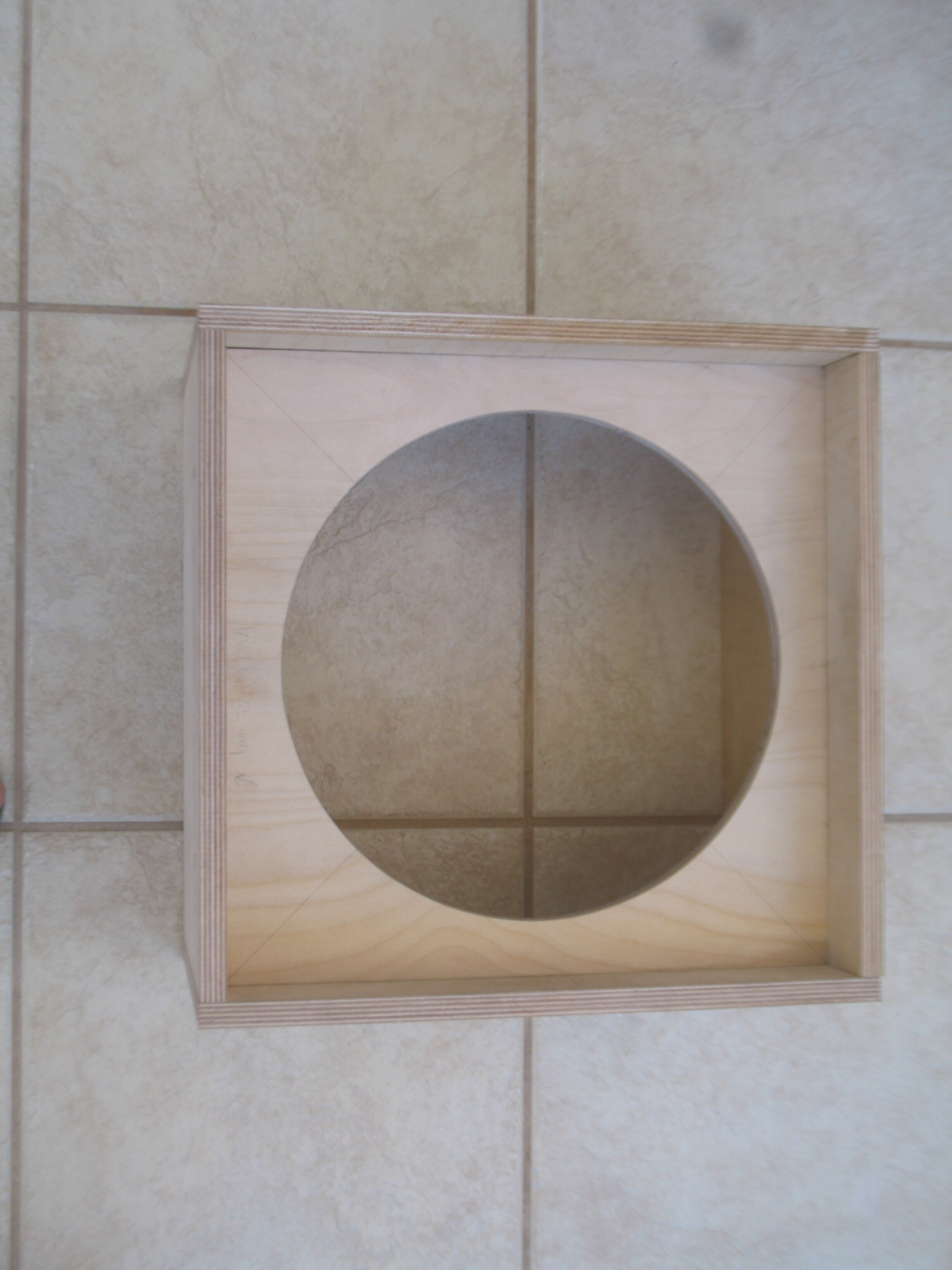

MIRROR BOX To mirror box είναι τετράγωνο με εσωτερικές διαστάσεις 35,5 Χ 35,5 Χ 25 cm. Κατέληξα στις συγκεκριμένες διαστάσεις μετά από πολλές δοκιμές και υπολογισμούς κατά τον σχεδιασμό του τηλεσκοπίου στο χαρτί, έτσι ώστε βάρος του μαζί με το κάτοπτρο και το κελί του να είναι ικανό να διατηρήσει το κέντρο βάρους του τηλεσκοπίου χαμηλά και κατ'επέκταση η διάμετρος των καμπυλών, για την κίνηση του καθ'ύψος να μην μου βγεί υπερβολικά μεγάλη, όταν φτάσω στο σημείο της κατασκευής του rocker box. Στον πυθμένα του mirror box θα μπεί αποσπώμενος πάτος, πάνω στον οποίο θα βιδώσω το εργοστασιακό κελί του κατόπτρου, ώστε να έχω την δυνατότητα να το αφαιρώ σε περίπτωση που θέλω να το καθαρίσω. Σε απόσταση 18,5 cm πάνω από τον πυθμένα του mirror box, μπήκε ένα baffle με άνοιγμα κυκλικής διατομής 29 cm, για την προστασία του πρωτεύοντος κατόπτρου από τις αντανακλάσεις και φυσικά από την σκόνη. Για λόγους ασφαλείας και αντοχής, οι πλευρές του κουτιού κολλήθηκαν και βιδώθηκαν μεταξύ τους με μερικές νοβοπανόβιδες.

Γειά σας, μετά από πολλή σκέψη και μελέτη αποφάσισα να επιχειρήσω την κατασκευή ενός χειροποίητου dob τηλεσκοπίου με αντιστηρίγματα χρησιμοποιώντας το κάτοπτρο ενός 10ιντσου dob της GSO, του οποίου είμαι ήδη κάτοχος. Οι κυριότεροι λόγοι που με ώθησαν στο συγκεκριμένο εγχείρημα είναι καταρχάς η εμπειρία και οι γνώσεις που αποκομίζεις από μια τέτοιου είδους κατασκευή, η ανάγκη αναθέρμανσης του ενδιαφέροντός μου για το συγκεκριμένο χόμπυ, το οποίο λόγω έλλειψης χρόνου είχε ατονίσει το τελευταίο διάστημα, και τέλος κάποιες λειτουργικές ατέλειες που συνοδεύουν, κατά την γνώμη μου, τα μαζικής παραγωγής τηλεσκόπια. Εν προκειμένω, ως κάτοχος του GSO, το οποίο είναι κλειστού σωλήνα, με προβλημάτιζαν τα ακόλουθα : α) Η φορητότητα του συγκεκριμένου τηλεσκοπίου. Ο σωλήνας πιάνει ολόκληρο το πίσω κάθισμα στο αυτοκίνητο περιορίζοντας τον χώρο των αποσκευών και κυρίως των επιβατών κατά τις εξορμήσεις π.χ. στον Πάρνωνα. Επίσης, αν και 10ιντσο, η βάση του είναι αρκετά ογκώδης για το πορτ-μπαγκάζ. β) Παρά την πολύ καλή κίνηση στο αζιμούθιο και τον ευρηματικό μηχανισμό που διαθέτει για την ρύθμιση του κέντρου βάρους κατά την αυξομείωση βάρους στο μπροστινό μέρος, όταν το βάρος των παρελκομένων ξεπερνάει ένα όριο, η κίνηση καθ'ύψος γίνεται νευρική και δεν μπορεί να ισορροπήσει εύκολα. γ) Το υπερμεγέθες δευτερεύον κάτοπτρο των 63 mm, το οποίο ναι μεν (σύμφωνα με τo newt for the web) δίνει ένα πλούσιο 100% illumination field της τάξεως των 0,65-0,70 μοιρών (ότι πρέπει για deep-sky παρατήρηση), ωστόσο προκαλεί μια κεντρική παρεμπόδιση 25% στο πρωτεύον κάτοπτρο. Επομένως, η ιδέα ανακατασκευής του σε μορφή Truss Dobsonian γεννήθηκε από την προοπτική της ευκολότερης μεταφοράς του, καθώς θα μπορεί να σπάει σε 3 μέρη, αλλά και από την δυνατότητα παρέμβασης και βελτίωσης, έστω και θεωρητικά, κάποιων λειτουργικών παραμέτρων. Η γενική διαδικασία κατασκευής που ακολουθώ, έχει περιγραφεί αναλυτικά και εκτενώς από τους Μανούσος και ioannisb στα αντίστοιχα post των καταπληκτικών κατασκευών τους : http://www.astrovox.gr/forum/viewtopic.php?t=17643 http://www.astrovox.gr/forum/viewtopic.php?t=16285 http://www.astrovox.gr/forum/viewtopic.php?t=18481 Επίσης, βασίστηκα και σε άλλες παρόμοιες σελίδες χειροποίητων κατασκευών στο internet, μεταξύ των οποίων, ως προς την επεξήγηση των βημάτων και την λεπτομέρεια, ξεχωρίζω την ακόλουθη : http://www.reinervogel.net/index_e.html Για τα ξύλινα μέρη του τηλεσκοπίου χρησιμοποιείται κόντρα πλακέ θαλάσσης τύπου σημύδας πάχους 15 mm. Η σύνδεση του άνω κλωβού με το mirror box θα γίνει με αντιστηρίγματα από σωλήνες αλουμινίου Φ18 (και πάχος τοιχώματος 2 mm). Στη συνέχεια θα αναφέρω κάποιες σχεδιαστικές παραμέτρους του υπό κατασκευή τηλεσκοπίου : ΑΝΩ ΚΛΩΒΟΣ Αποτελείται από μία κυκλική στεφάνη εσωτερικής διαμέτρου 28,5 cm και εξωτερικής 36 cm. Με τη βοήθεια του newt for the web, επιλέχθηκε η ελάχιστη δυνατή εσωτερική διάμετρος ώστε ο εστιαστής να είναι όσο το δυνατόν εγγύτερα στο δευτερεύον κάτοπτρο χωρίς ωστόσο να έχω vignetting στην είσοδο του τηλεσκοπίου. Για να μειώσω την κεντρική παρεμπόδιση από το δευτερεύον στο 20% (από το 25% του εργοστασιακού), εξασφαλίζοντας ταυτόχρονα ένα ικανοποιητικό 100% illumination field γύρω στις 0,5-0,6 μοίρες αποφάσισα να αγοράσω ένα καινούριο δευτερεύον των 50 mm με Hilux επιστρώσεις από την Orion Optics UK, καθώς και έναν low profile 2'' helical focuser από την Kineoptics. Παράλληλα, θεωρητικά τουλάχιστον, αυτή η αντικατάσταση του δευτερεύοντος θα αυξήσει την ολική reflectivity του τηλεσκοπίου από το 94*92= 86,5% ( από το σύστημα των εργοστασιακών κατόπτρων) στο 94*97=91%. Ο άνω κλωβός θα περιλαμβάνει και έναν ερευνητή Telrad και πιθανώς έναν γωνιακό ερευνητή, για την ύπαρξη και τη θέση του οποίου θα αποφασίσω στην πορεία, καθώς η παρουσία του, βάσει προκαταρκτικών υπολογισμών που έχω ήδη κάνει, αυξάνει τις ροπές στον άνω κλωβό σημαντικά και μετατοπίζει το κέντρο βάρους του τηλεσκοπίου προς τα πάνω. Μία σκέψη που κάνω είναι να τον τοποθετήσω με κάποιον τρόπο πλησιέστερα στο mirror box. Για την στήριξη του δευτερεύοντος, χρησιμοποίησα την εργοστασιακή αράχνη του GSO. Η σύνδεση της αράχνης στην στεφάνη έγινε μέσω γωνιών για ράφια. Ακολουθούν μερικές φωτογραφίες από την πρόοδο της κατασκευής μου

Γιώργο ευχαριστώ πολύ. Καλές παρατηρήσεις

Ο προσοφθάλμιος είναι ύπο κράτηση για τον Γιώργο

Νέα μείωση τιμής και τελική 80 €

Μείωση τιμής στα 90 €

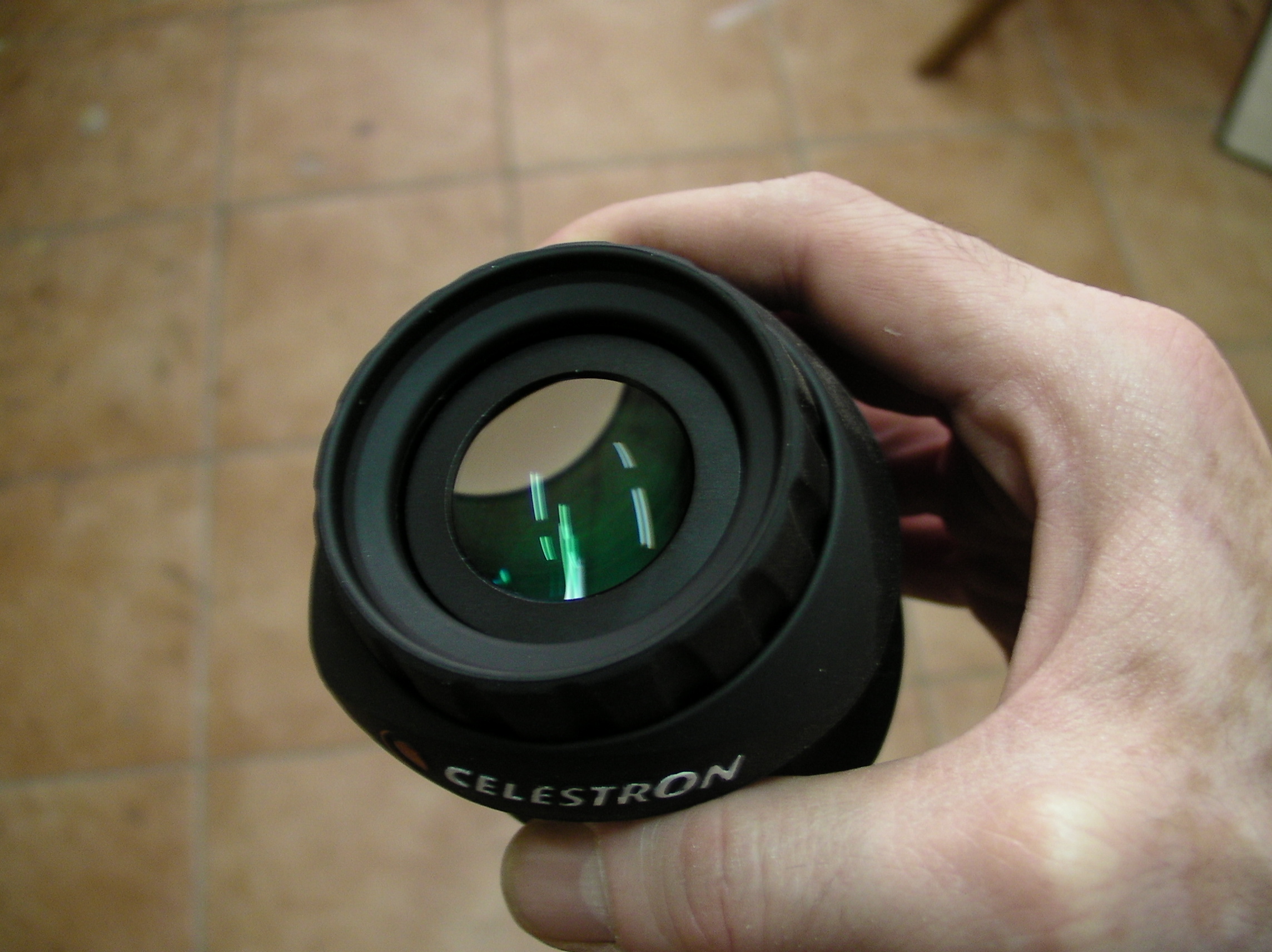

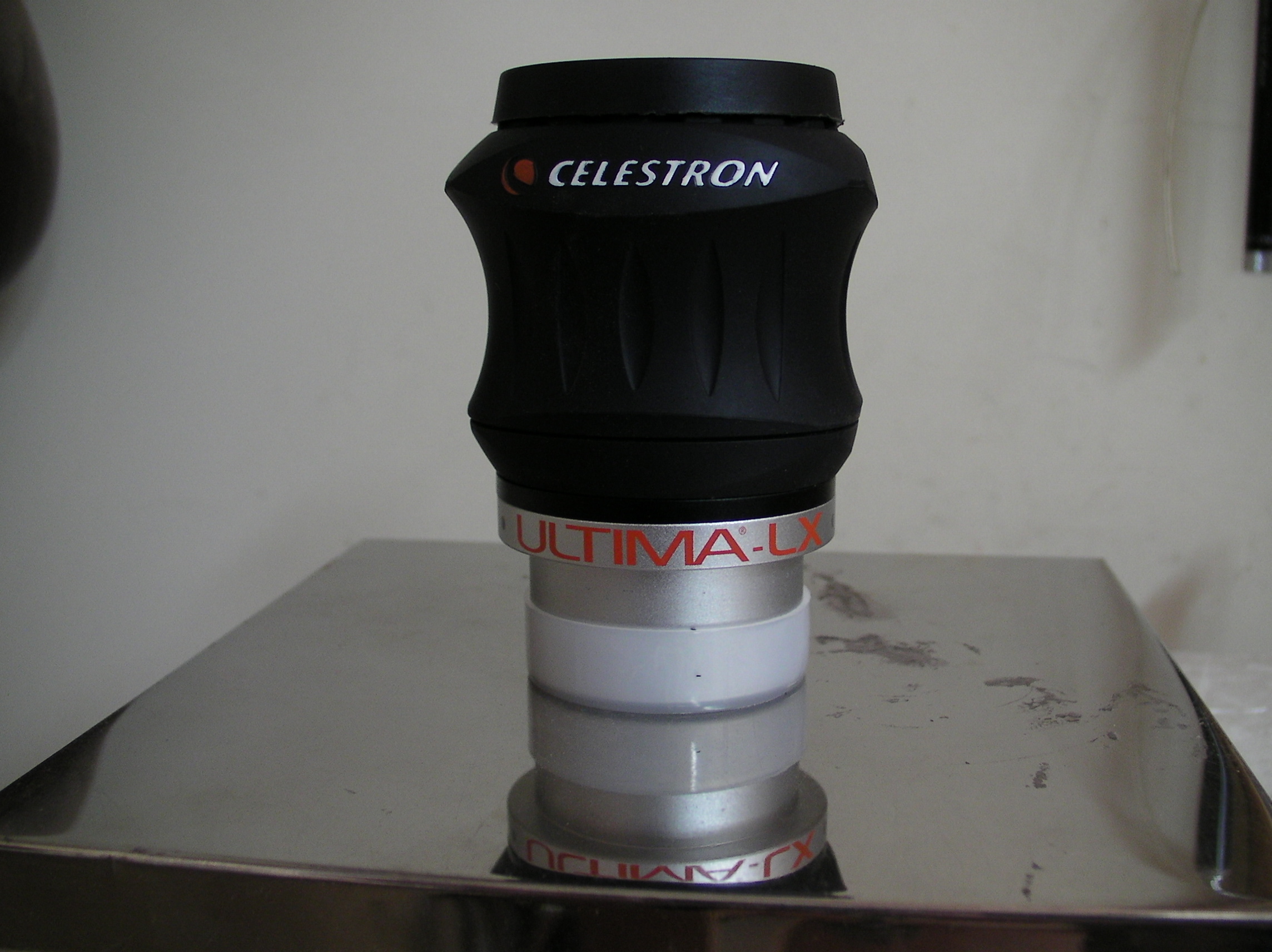

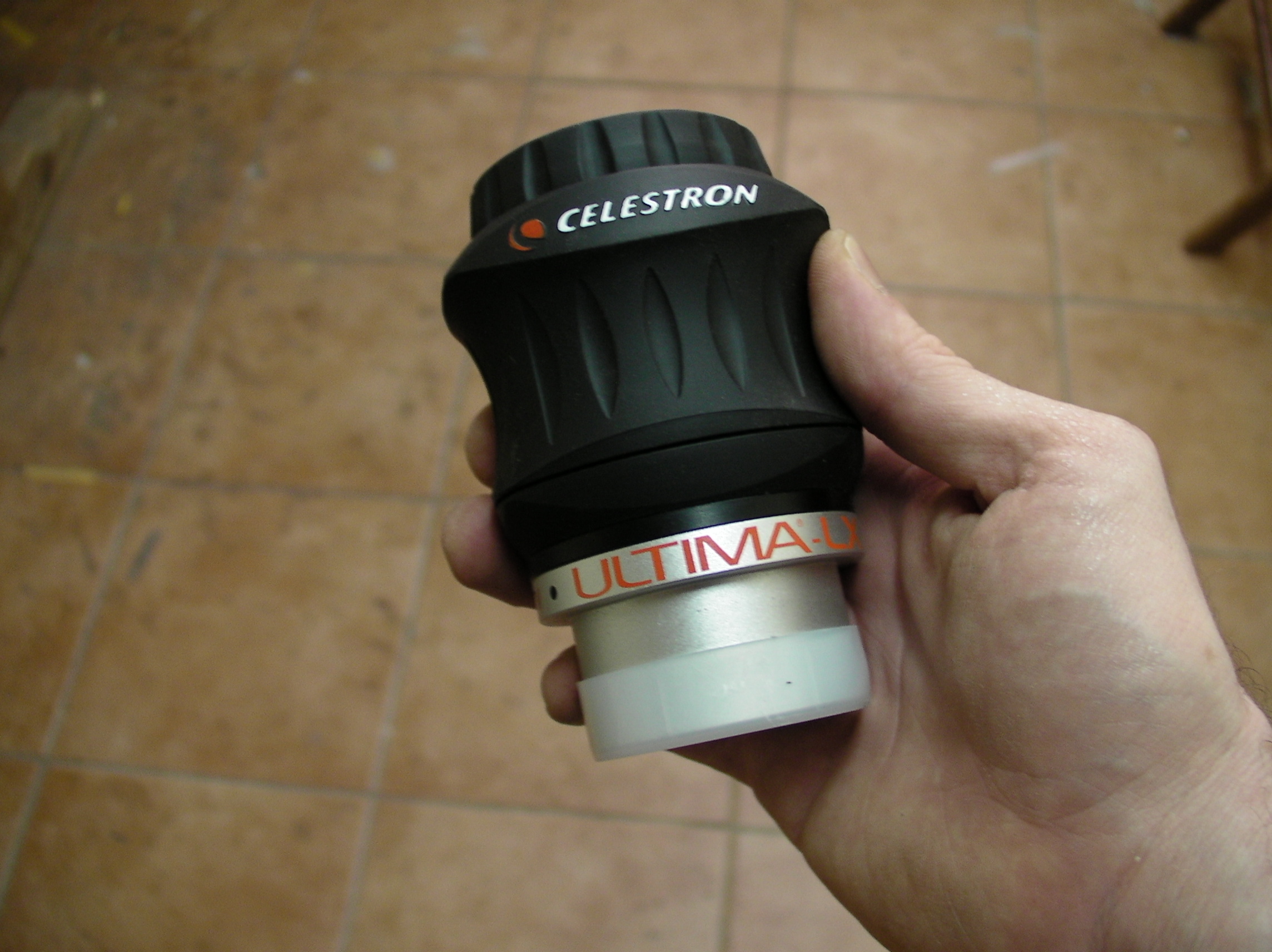

Πωλείται 2ιντσο προσοφθάλμιο Celestron Ultima LX εστιακής 32 mm και 70 μοιρών φαινόμενο πεδίο (AFOV), με τα καπάκια του αλλά δυστυχώς χωρίς το κουτί του. ΤΙΜΗ : 100 € Επικοινωνία με π.μ. ή στο κινητό 6932608331 Ευχαριστώ Γιάννης Παραθέτω και φωτογραφίες
