Αζιμούθιο & Google Earth



Θα έπρεπε στο μενού του google earth, κάπου στο view να υπάρχει κάτι ανάλογο με το “grid” για το αζιμούθιο,

αλλά δεν μας σκέφτονται…τουλάχιστον όχι ακόμα.

Όλοι μας βρίσκουμε το αζιμούθιο στο περίπου περιστρέφοντας την πυξίδα του προγράμματος.

Και αυτό που προτείνω σίγουρα δεν είναι το “ακριβώς” αλλά είναι καλύτερο.



Οι λόγοι που προσπαθούμε να βρούμε το αζιμούθιο επίγειων “στόχων” στο

google earth σε σχέση με ουράνια σώματα και αστρονομικά φαινόμενα είναι πολλοί και διαφορετικοί για τον κάθε ένα από μας.

Όπως να θές να παρατηρήσεις την απόκρυψη του Αντάρη από τη Σελήνη στις τρείς μοίρες ύψος και αζιμούθιο 126 μοίρες,

να φωτογραφήσεις μια ανατολή Ηλίου με φόντο τον Παρθενώνα,

η να ψάχνεις καθαρό ορίζοντα για την ολική έκλειψη Σελήνης στη Δύση σε ύψος πέντε μοιρών.

Σκέφτηκα λοιπόν να μοιραστώ μαζί σας τον δικό μου τρόπο.



Η “πυξίδα” έχει γίνει στο corel.

Δεν βρήκα κάτι έτοιμο στο δίκτυο. Αν βρείτε καλύτερο σκίτσο πείτε το και σε μένα.

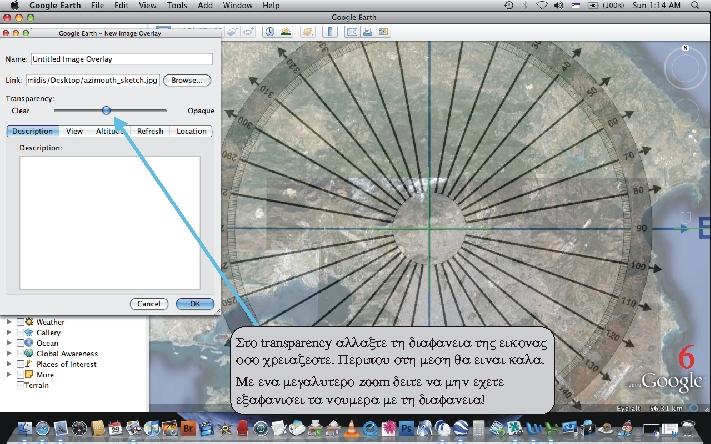

Στα χρώματα κατέληξα μετά από πολλές δοκιμές σαν τα πιο κατάλληλα για τη διαφάνεια.

Δυστυχώς δεν μπορούμε να ανεβάσουμε φωτογραφία με διάφανο φόντο*** αλλά μας

δίνει τη δυνατότητα το google να έχουμε ένα μεγάλο ποσοστό διαφάνειας που να

βολεύει όποιον θεωρεί σημαντική τη διαφάνεια της εικόνας.

***Και όμως μπορούμε! Κατεβάστε τη διάφανη πυξίδα σε png format

από το πόστ του Βασίλη Μεταλληνού στο τέλος της πρώτης σελίδας.

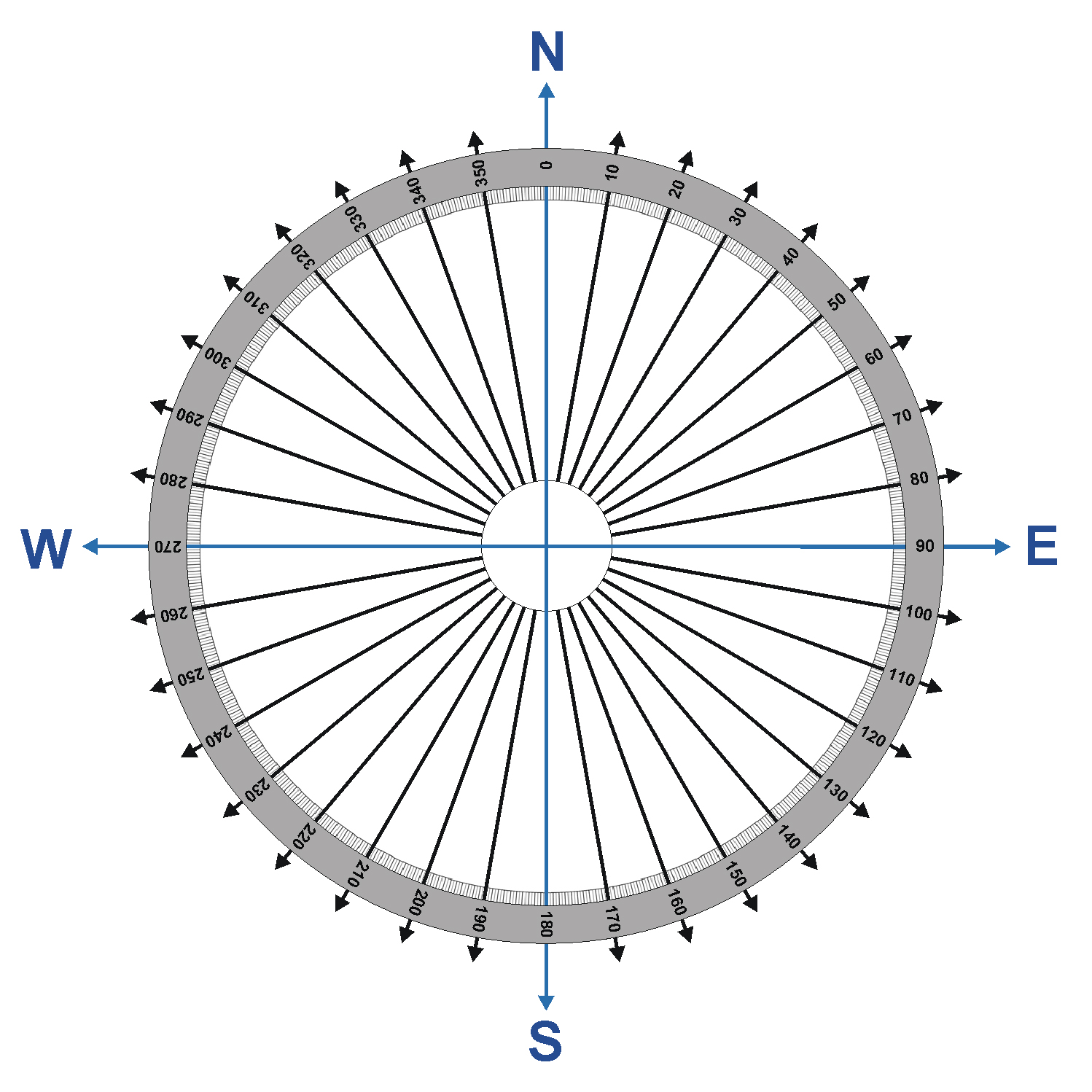

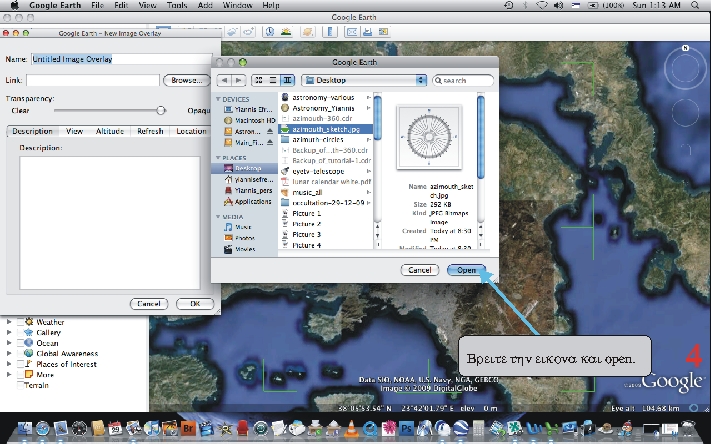

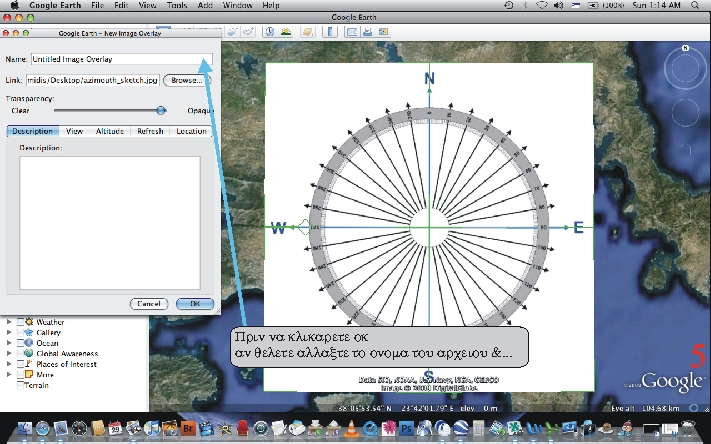

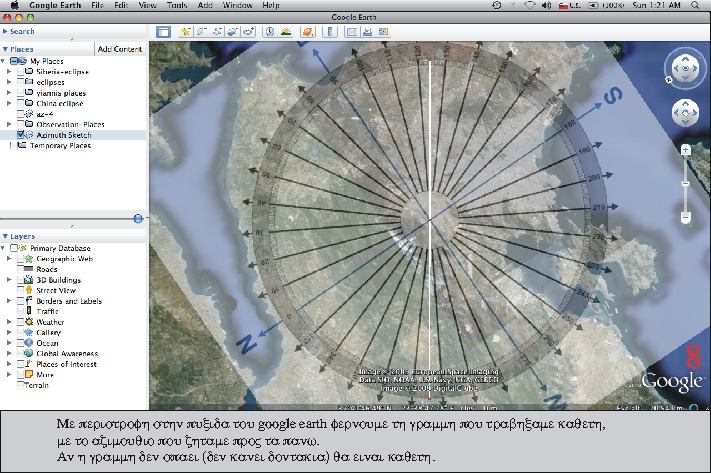

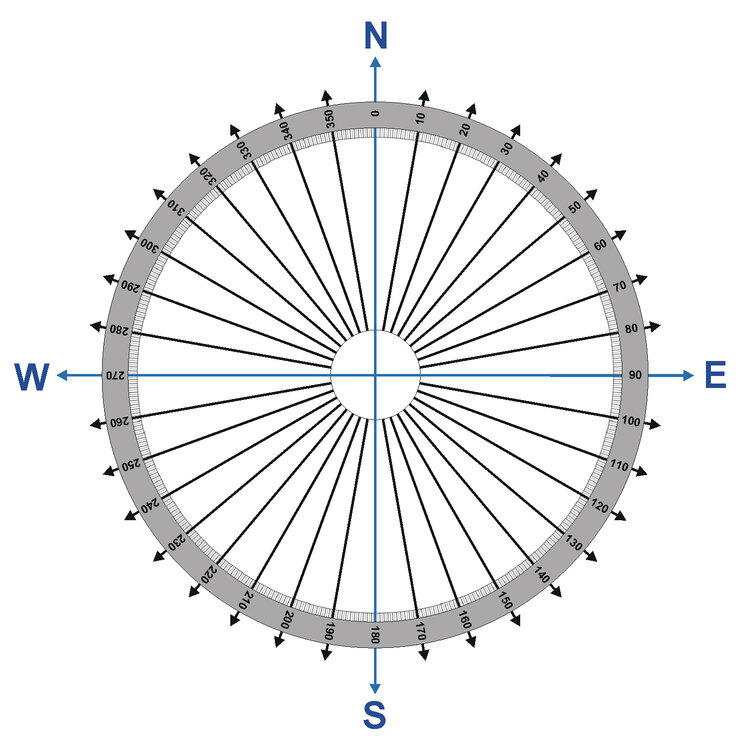

Κατεβάστε λοιπόν τη φωτογραφία με τη πυξίδα στον υπολογιστή σας,

το πρώτο αρχείο (Azimuth_360),

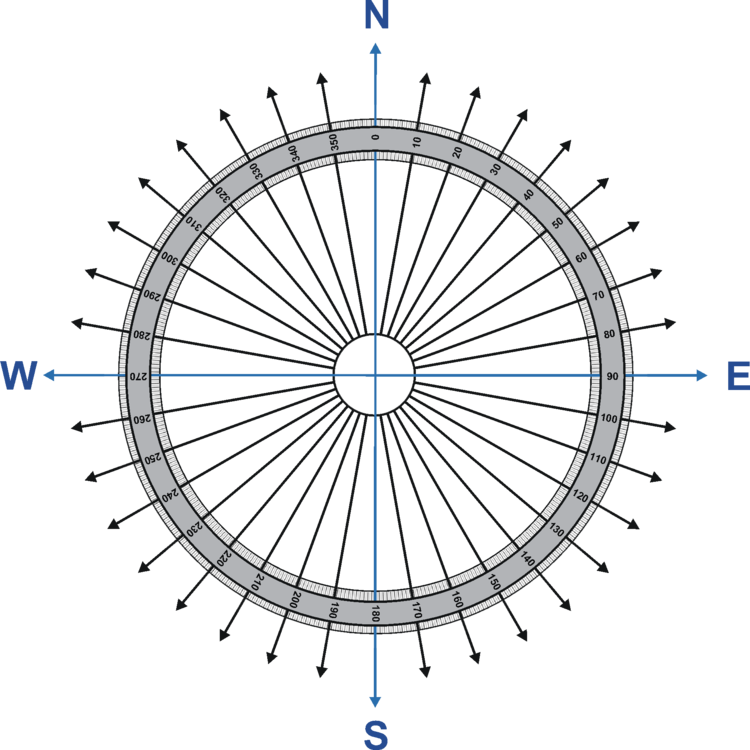

καλύτερα όμως το διάφανο "Azimuth_360_compass.png" το πρώτο αρχείο του πόστ,

η και το επίσης διάφανο png του Βασίλη,

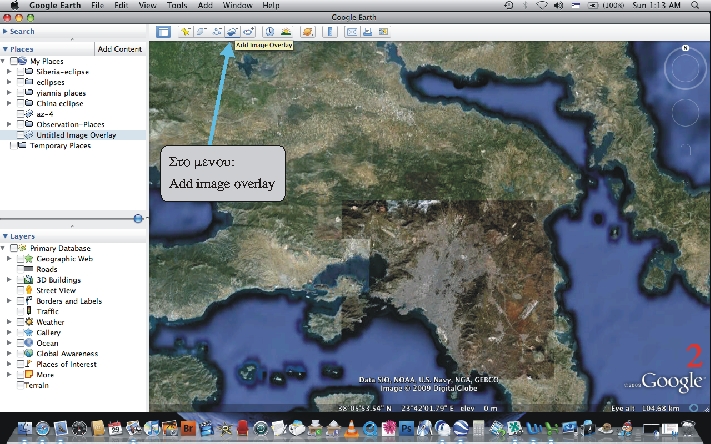

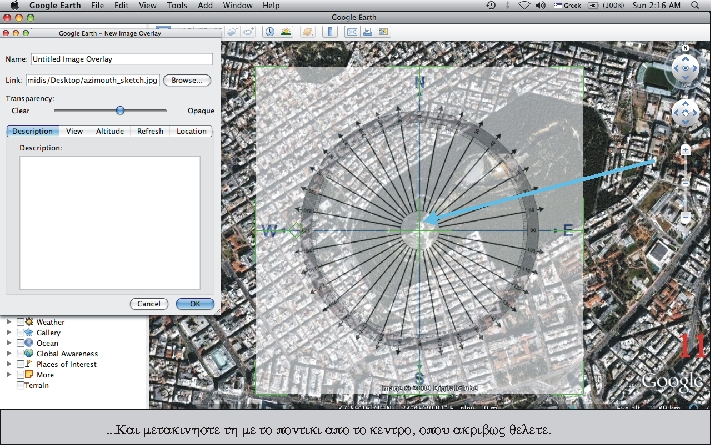

διαβάστε τα παρακάτω και δοκιμάστε τα στο google earth.



Η όλη διαδικασία σε video tutorial @ youtube:



Καλές παρατηρήσεις & κυρίως φωτογραφήσεις,

Γιάννης



Κατεβάστε την πυξίδα σε png διάφανο.

Αυτό παραμένει για να είναι κατανοητά αυτά που γράφονται παρακάτω.



Αναβαθμισμένη πυξίδα σε διάφανο png format.

[Bi2L]

Γιαννη πολυ καλη παρουσιαση και πολυ καλη σκεψη η δημιουργια του Αζιμούθιου για το Google Earth, ηταν κατι που εψαχνα...και το εκανα και εγω στο περιπου (αλλα στο πολυ περιπου)



Σε Ευχαριστουμε!!!!

[vtsamis]

Γιάννη άψογο, δουλεύει καλά!

[alepohori]

Γιάννη ευχαριστούμε πολύ για την παρουσίαση αυτής της πολύ καλής ιδέας!



2 πραγματάκια: 1. Πριν εισάγουμε την εικόνα ,θα πρέπει ο χάρτης να είναι προσανατολισμένος με τον βορρά προς τα πάνω. Αν δεν είμαστε σίγουροι ότι είναι, τότε πολύ απλά κάνουμε διπλό κλικ στο σύμβολο "Ν" της πυξίδας του Google Earth.



2. Γιατί να περιστρέψουμε τον χάρτη, ώστε να φέρουμε την γραμμή του αζιμουθίου που τραβήξαμε προς τα πάνω;

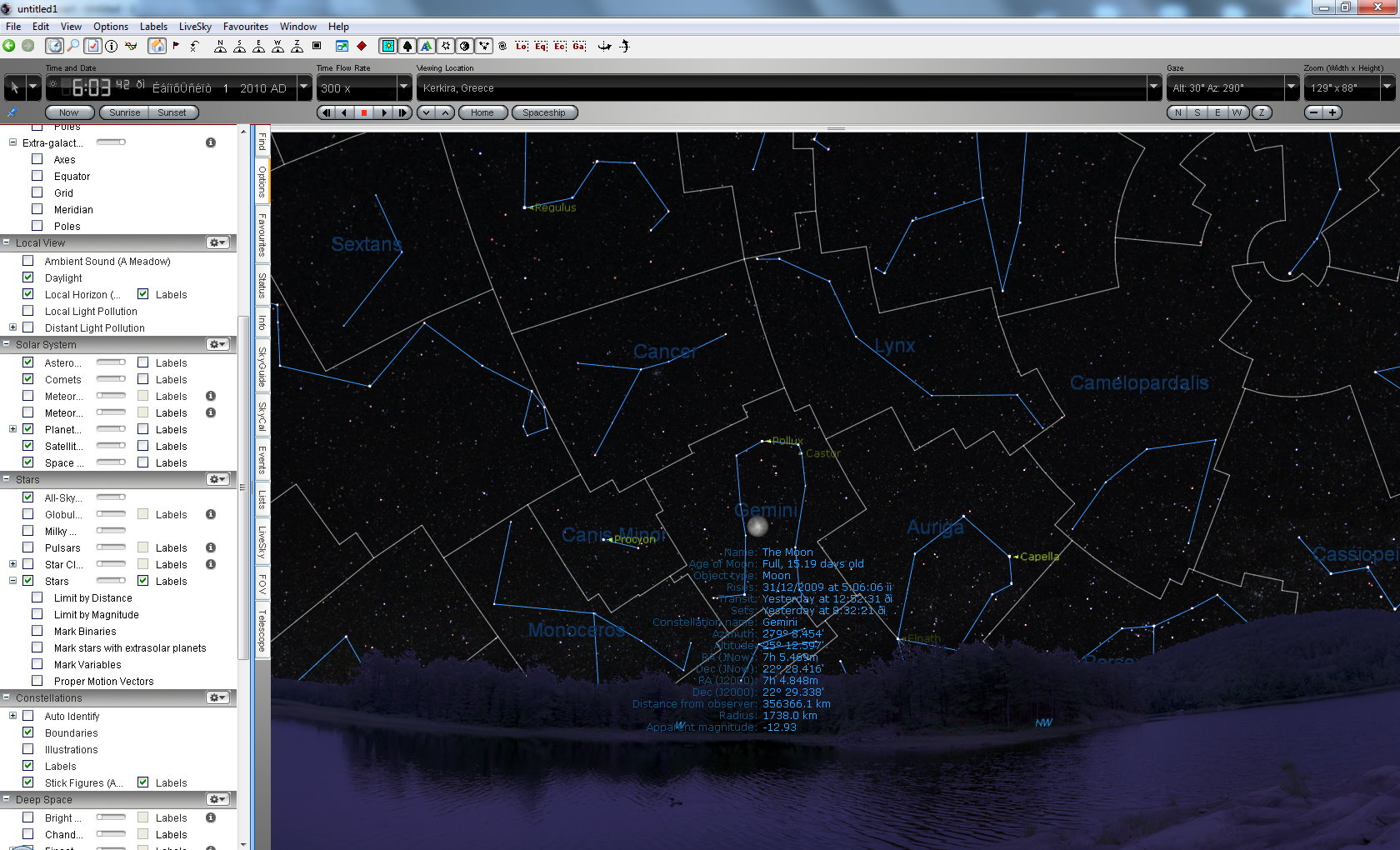

Βαγγέλη, ποια έκλειψη είναι αυτή που μας δείχνεις;; Αυτή που θα πάμε;;

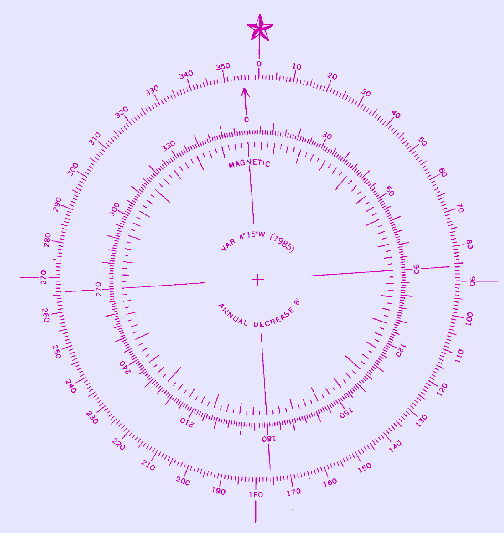

Έχω να προτείνω τη χρήση μιας εναλλακτικής εικόνας, αυτής του αγαπημένου μου ναυτικού ανεμολογίου (μπορούμε να χρησιμοποιήσουμε και το ανεμολόγιο με τα καρτίνια, όπως θα έλεγε και ένας αγαπημένος ποιητής):



Υγ. Με έπιασε το νοσταλγικό μου πάλι..

[Γιάννης Ευφραιμίδης]

2 πραγματάκια: 1. Πριν εισάγουμε την εικόνα ,θα πρέπει ο χάρτης να είναι προσανατολισμένος με τον βορρά προς τα πάνω. Αν δεν είμαστε σίγουροι ότι είναι, τότε πολύ απλά κάνουμε διπλό κλικ στο σύμβολο "Ν" της πυξίδας του Google Earth.



Παρατήρησα, τουλάχιστον στα mac ότι όπως και να είναι προσανατολισμένος ο χάρτης την

στιγμή που εισάγεις την εικόνα, την τοποθετεί κανονικά σαν να είχες το Βορρά επάνω.

Δεν έγραψα κάτι αφου το είχα τεστάρει. Δεν ισχύει στα windows?



2. Γιατί να περιστρέψουμε τον χάρτη, ώστε να φέρουμε την γραμμή του αζιμουθίου που τραβήξαμε προς τα πάνω;



Αυτό ειλικρινά είναι δικιά μου συνήθεια, προπτική.



υγ1. Ωραίο το ανεμολόγιο αλλά δεν ξέρω τι θα κάνει αυτό το φούξια χρώμα στο διάφανο

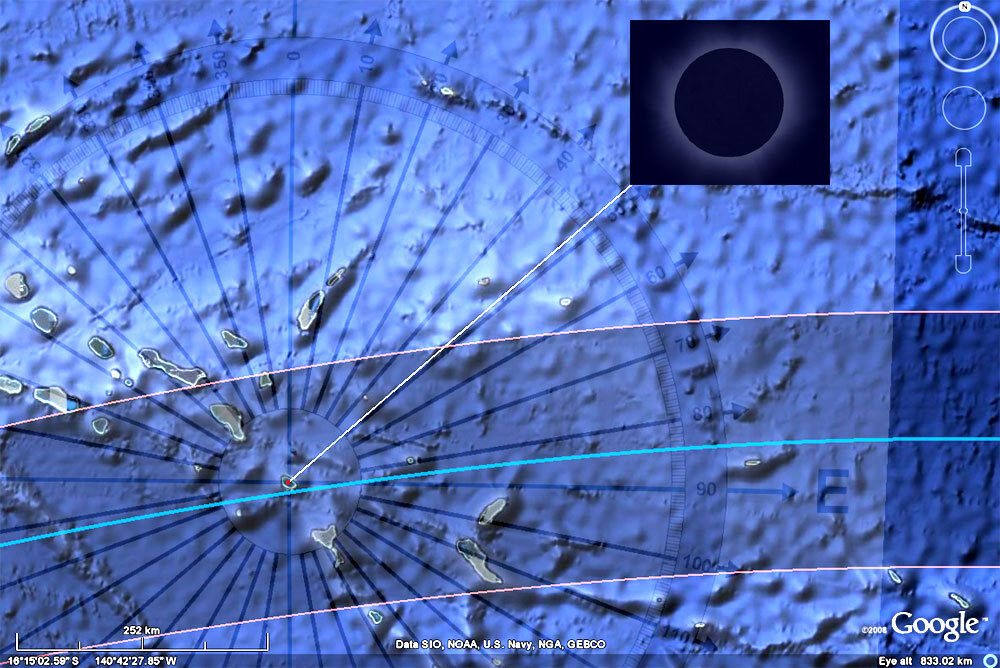

υγ2. Βαγγέλη, στη φωτογραφία που ανέβασες, μεταξύ Ε και 90ο, βλέπεις μια κουκίδα; Εκεί ακριβώς!!

[vtsamis]

Βαγγέλη, ποια έκλειψη είναι αυτή που μας δείχνεις;; Αυτή που θα πάμε;;

No coments. Too many limits.



Δεν ισχύει στα windows?

Ισχύει και στα windows.



υγ2. Βαγγέλη, στη φωτογραφία που ανέβασες, μεταξύ Ε και 90ο, βλέπεις μια κουκίδα; Εκεί ακριβώς!!

Δε σου κάνει η ατόλη; Θες πιο στερεό έδαφος;

[vossinakis]

η μαγνητική απόκλιση αυτην την εποχή για την Ελλάδα είναι 3.76 μοιρες δυτικά. Η ετήσια αύξηση ειναι 5,16 λεπτά (απο το CalSky).

[Φαρμακόπουλος Αντώνης]

Ωραία μέθοδος Γιάννη την δοκίμασα και δουλεύει καλά.

Το παράδειγμα του Βαγγέλη με προβλημάτισε άραγε εμείς που θα είμαστε εκείνη την μέρα ?

Μόνο τα εκλειψολαχεία θα μας σώσουν !!!

[quendi]

Έτυχε να χρειαστώ και εγώ να ψάξω κάτι με αζιμούθιο σήμερα..ευχαριστούμε Γιάννη, πραγματικά πολύ χρήσιμο!!!!

[dimitris]

Πολύ ενδιαφέρον, εύχομαι να αποδειχθεί αρκετά πρακτικό. Καλή επιτυχία στην χρήση του !

Δεν το είχα προσέξει ....τότε που μπήκε για πρώτη φορά καθώς είχα σοβαρά τρεχάματα.

[Bi2L]

Γιαννη... Ευχαριστω!!!!



Ηθε ο Αγιος Σπυριδωνας να σε φωτισει τωρα το 2010... ωστε να μας δινεις περισσοτερες χρησιμες πληροφοριες σαν αυτην

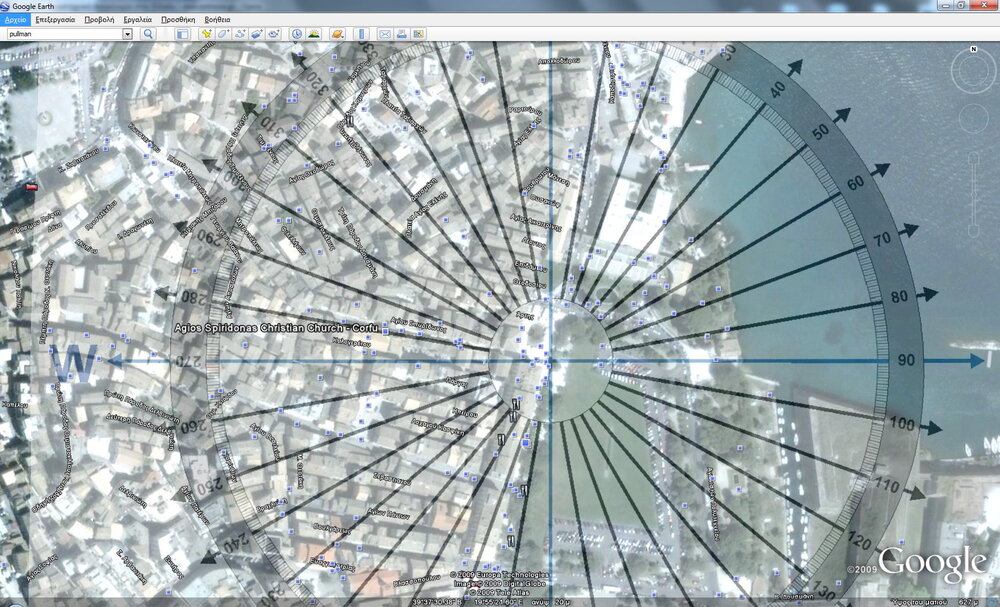

φωτο: Άγιος Σπυρίδων και Πανσέληνος



Η "Μπλε" Πανσέληνος στις 280°. 6.00 το πρωι.



Άγιος Σπυρίδων στις 280°

[Bi2L]

To Azimuth_360 του Γιάννη σε Διάφανο, χωρίς το λευκό φόντο.

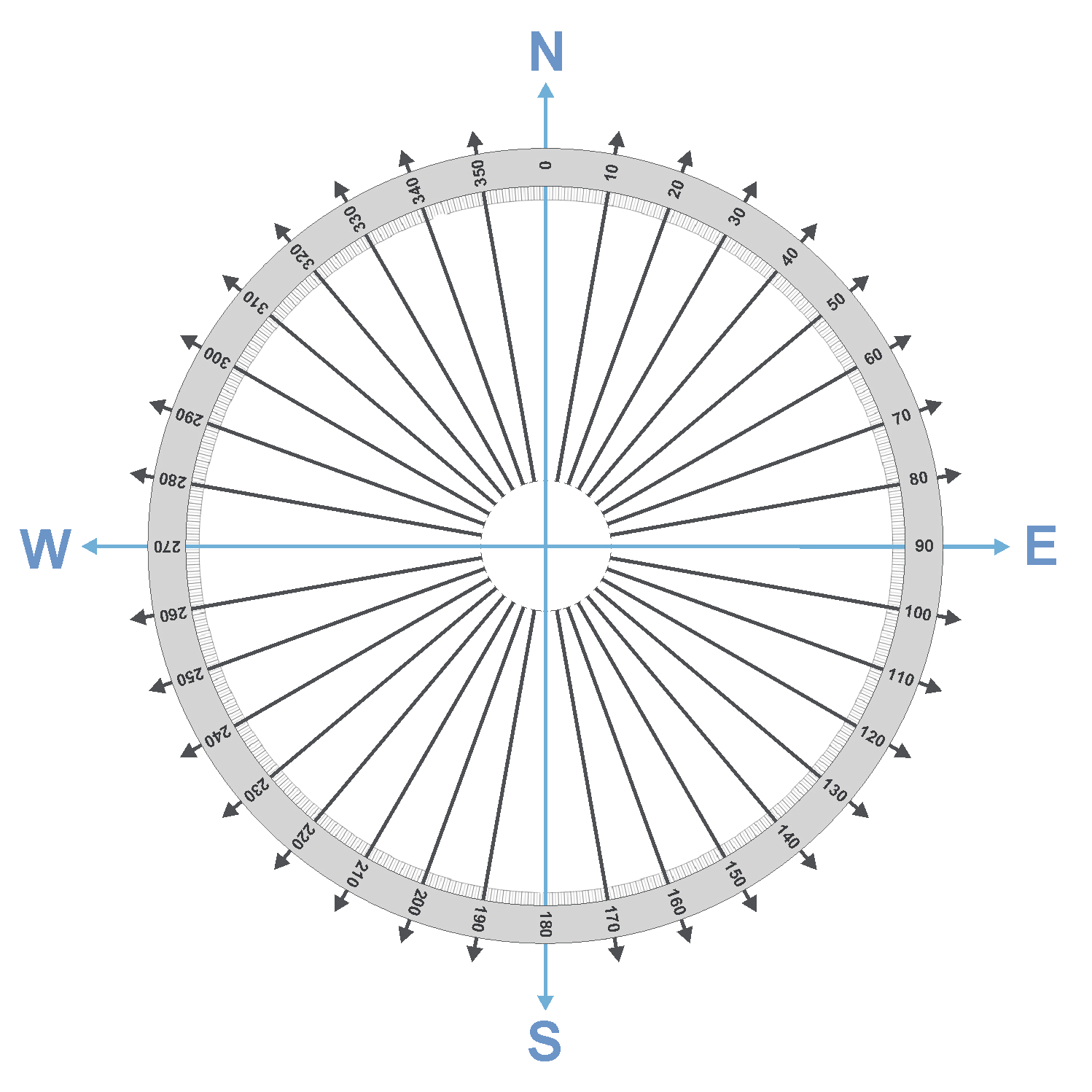

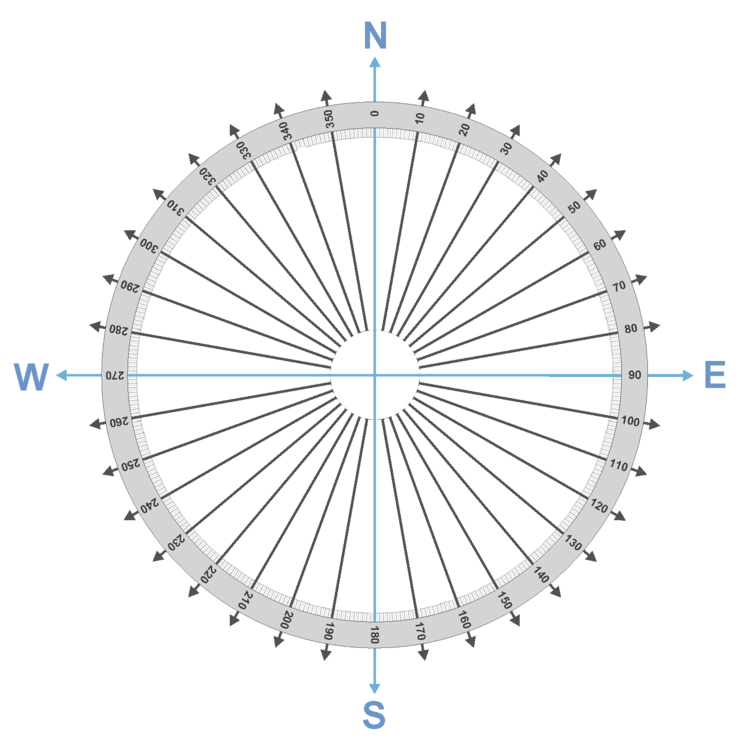

Νέο Κεντραρισμένο Διαφανο az4.png



Νέο Κεντραρισμένο Διαφανο az4.png

[Bi2L]

Εδω η Ροζούλα του κυριου NoLimits σε διάφανο φόντο με μαύρα γράμματα και λίγο καλύτερη γραμματοσειρά, βεβαια παίρνει ακομα βελτίωση αφου οι γραμμες ειναι χάλια λόγο της χαμηλής ανάλυσης της αρχικής φωτογραφίας, εννοείτε οτι προτιμώ την προηγούμενη, απλα ειπα την ανεβάσω μηπως θέλει κάνεις να της κανει βελτίωση ή να φτιάξει καμια σύνθεση NauticalCompass+Azimouth360.

Δημήτρη μήπως την έχεις σε καλύτερη ανάλυση;;

[alepohori]

Δημήτρη μήπως την έχεις σε καλύτερη ανάλυση;;

Του κυρίου Ευφραιμίδη με την δική σου βελτίωση μου αρέσει καλύτερα!

[Γιάννης Ευφραιμίδης]

Ούτε που πέρασε η σκέψη ότι θα μπορούσα να ανεβάσω διάφανο png

στο google earth!

Μπράβο Βασίλη

[Bi2L]

Γιαννη ουτε εμενα μου ειχε περασει απο το μυαλο...αλλα τωρα τελευταια το χρησιμοποιούσα συχνά αρχισε να με κουράζει το λευκο BG, οποτε το εκανα διαφανο





Λοιπον παιδια οσοι κατεβάσατε το az3.png παρακαλώ να το Διαγράψετε μιας και το κέντρο του Σταυρού δεν πέφτει στο Κέντρο του Σταυρού του Google Earth. (Συγνωμη δεν το παρατηρησα νωρίτερα)

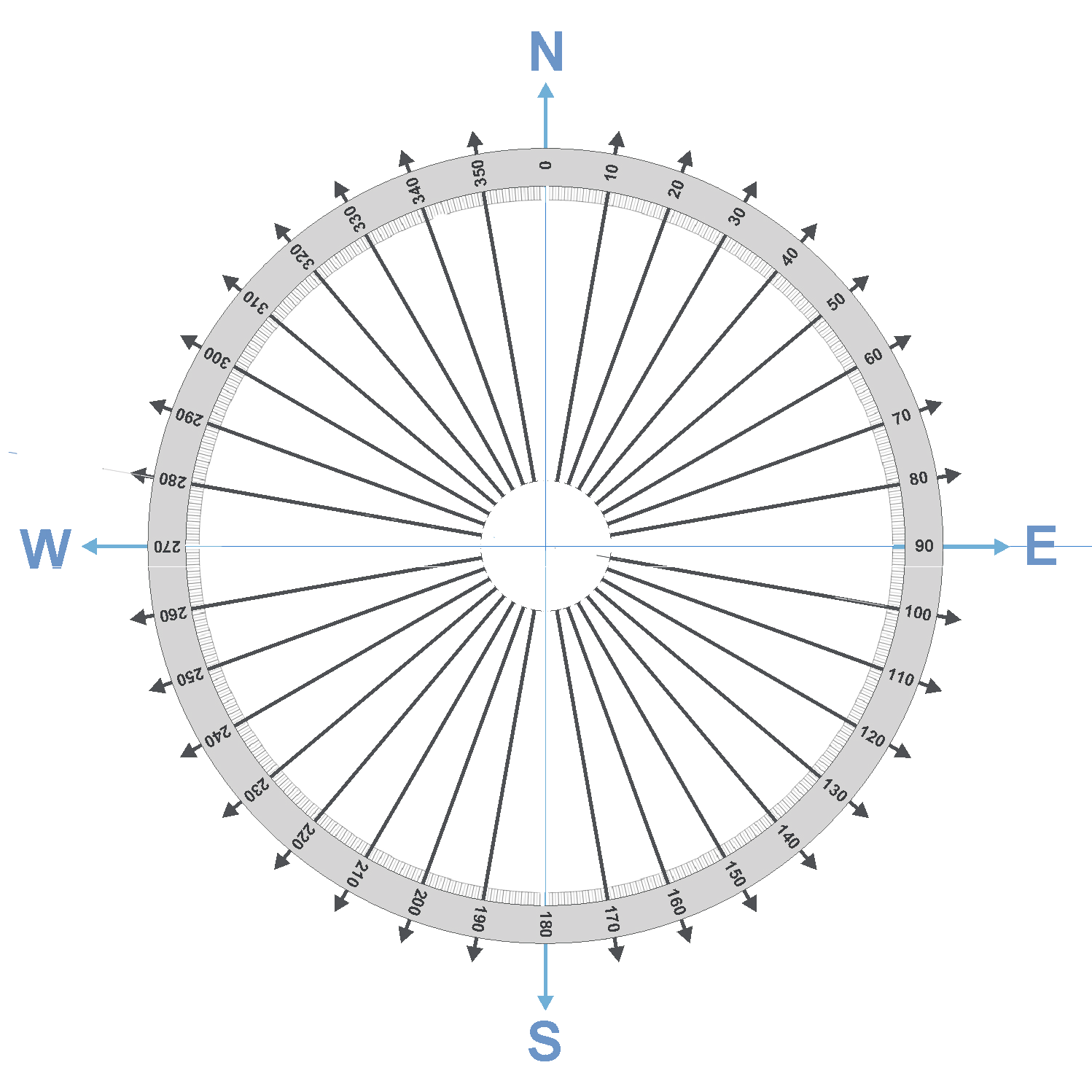

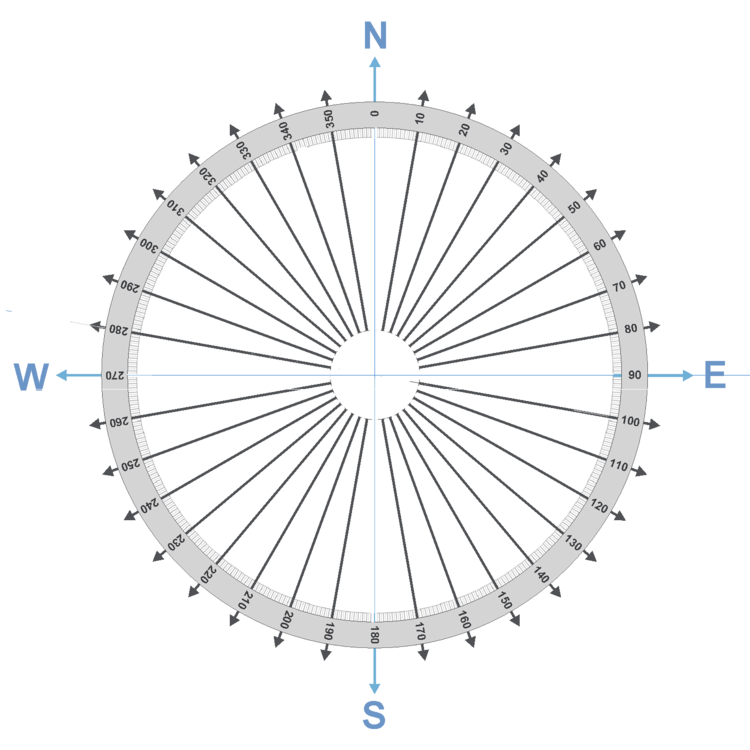

Οσοι θέλετε κατεβάστε το az45.png το οποιο πέφτει στο Κέντρο!!! και εχει και λεπτότερη Κεντρική Μπλε Γραμμη (οι διαγώνιες πέφτουν πολυ λεπτές και στο rotate χαλάνε, θα πρεπει να ανέβει η ανάλυση της εικόνας αλλα μετά γινεται πολυ βαριά, anyway)

[Γιάννης Ευφραιμίδης]

Βασίλη,

η πυξίδα σε διάφανο png ήρθε την πιο κατάλληλη στιγμή αφού τις τελευταίες

εβδομάδες δούλευα τις πυξίδες που θα δείς παρακάτω.

Για να τραβήξεις ακόμα πιο υπέροχες φωτογραφίες μέχρι το τέλος του 2010,

ειδική έκδοση για τους τέσσερις επόμενους μήνες.

Το πράσινο χρώμα της γραμματοσειράς σε κάθε πανσέληνο είναι λίγο άστοχο,

αλλά τέσσερις μήνες θα περάσουν. (στις επόμενες είναι καλύτερα)

Εσύ απλά δείξε μας όλες τις ομορφιές της Κέρκυρας με όμορφες φωτογραφίες



Γιάννης





υγ. Στο επόμενο πόστ είναι & τα δύο σημαντικά γεγονότα του 2011.

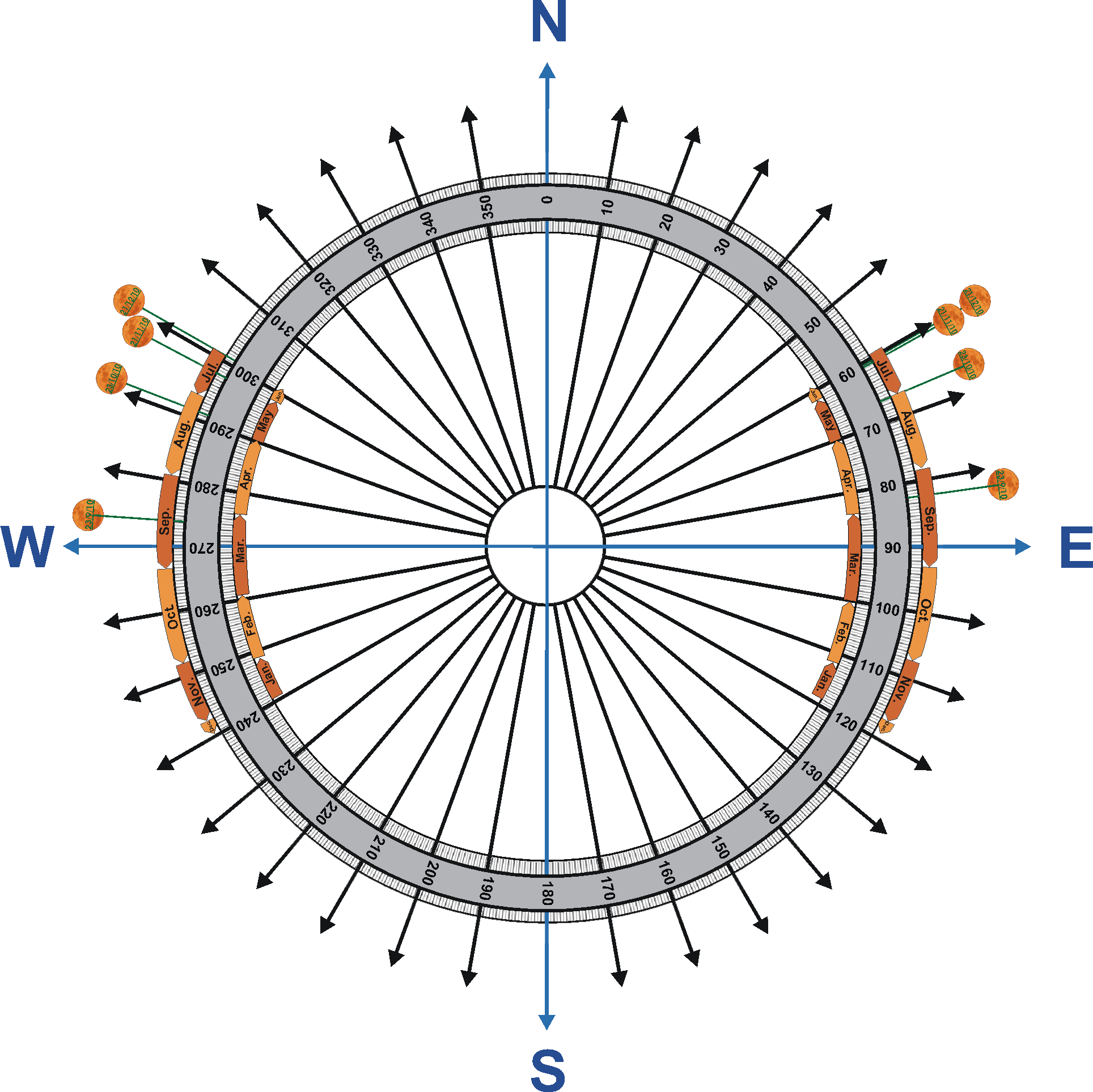

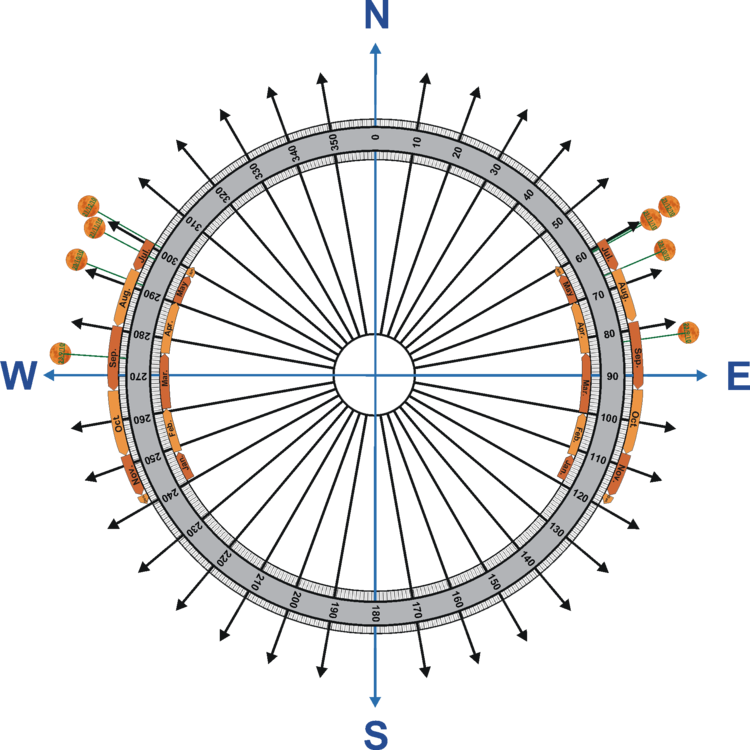

Sun & Moon, rises & sets azimuth for 2010

[Γιάννης Ευφραιμίδης]

Μετά την Πρωτοχρονιά του 2011,

στις 4 Γενάρη μας περιμένει μια, αρκετά μεγάλης διάρκειας, μερική έκλειψη Ηλίου!



Την ίδια αυτή χρονιά, στις 15 Ιουνίου, η Σελήνη ανατέλει μέσα στην παρασκιά της Γης,

για να ακολουθήσει μια ολική έκλειψη Σελήνης λίγο αργότερα!



Και για τα δύο φαινόμενα θα υπάρξουν εκτενή άρθρα στο μέλλον αλλά με το

google earth ας προετοιμαστούμε τουλάχιστον, για τις τοποθεσίες παρατήρησης.

Και βέβαια να οργανώσουμε τις άδειες για τις εξορμήσεις!



Μαζί με τις δύο πιο "ειδικές" πυξίδες των δύο φαινομένων, μια ακόμη με το αζιμούθιο

ανατολής & δύσης Ηλίου (εύκολο να καταλάβετε την αρχή και το τέλος του μήνα) καθώς

και ημερομηνίες για κάθε ανατολή & δύση για κάθε πανσέληνο του 2011.

Τα στοιχεία είναι από εδώ αλλά και το starry night.



Περισσότερα για τίς δύο αυτές εκλείψεις στις πυξίδες:

Ηλίου

χάρτης στο google earth με αναλυτικές προβλέψεις εδώ.



& Σελήνης



Καλές φωτογραφήσεις,

Γιάννης



***tutorial video:

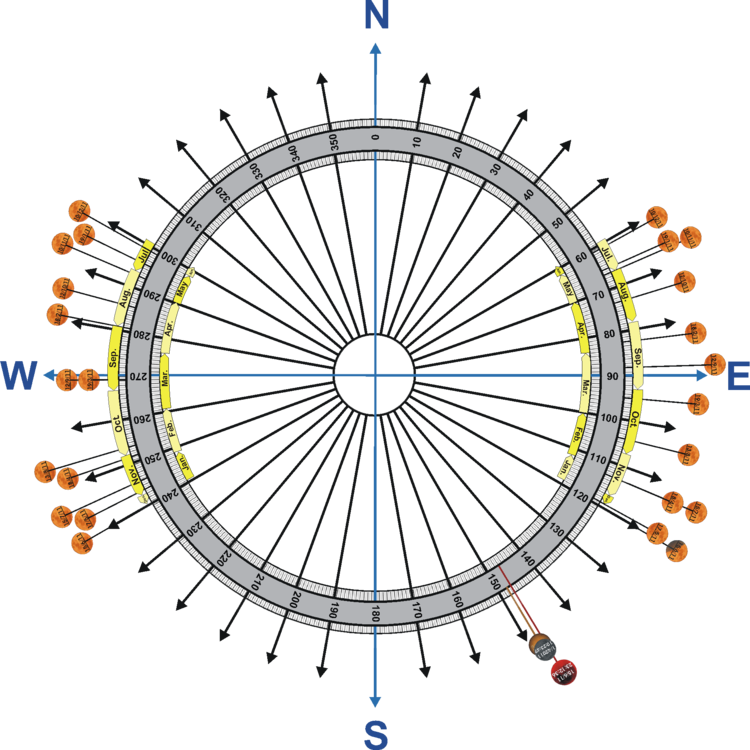

Solar & Lunar azimuth 2011

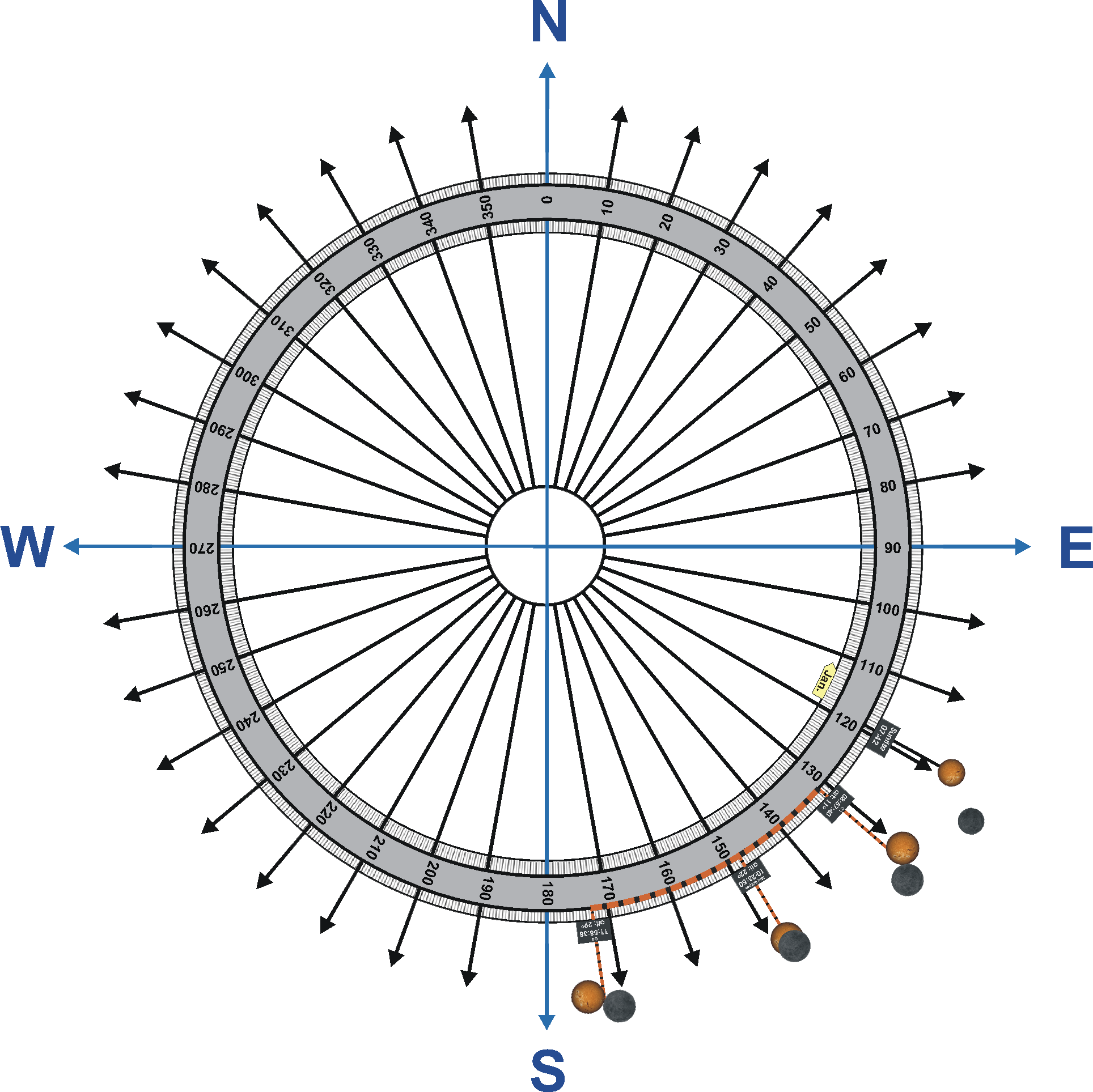

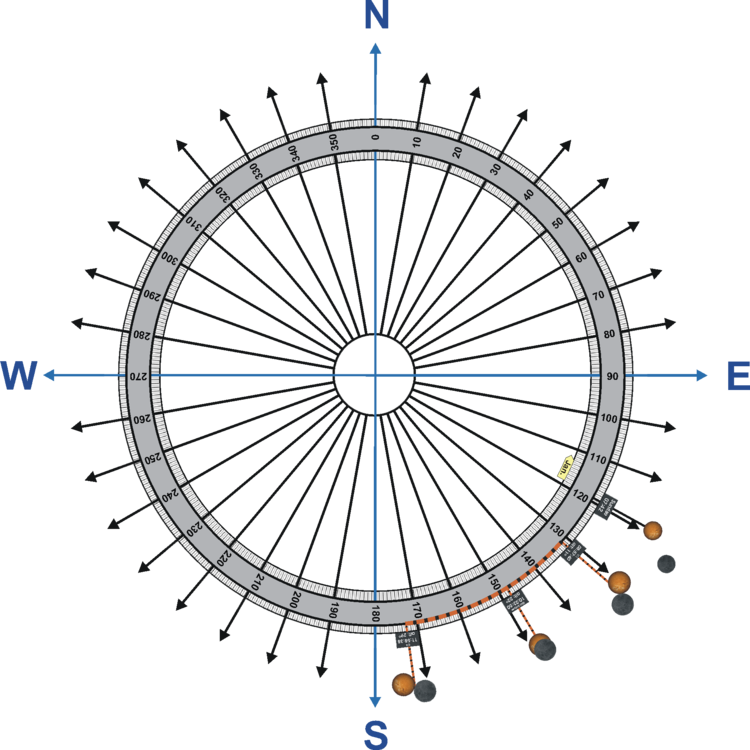

Partial Solar Eclipse 1/4/2011 az

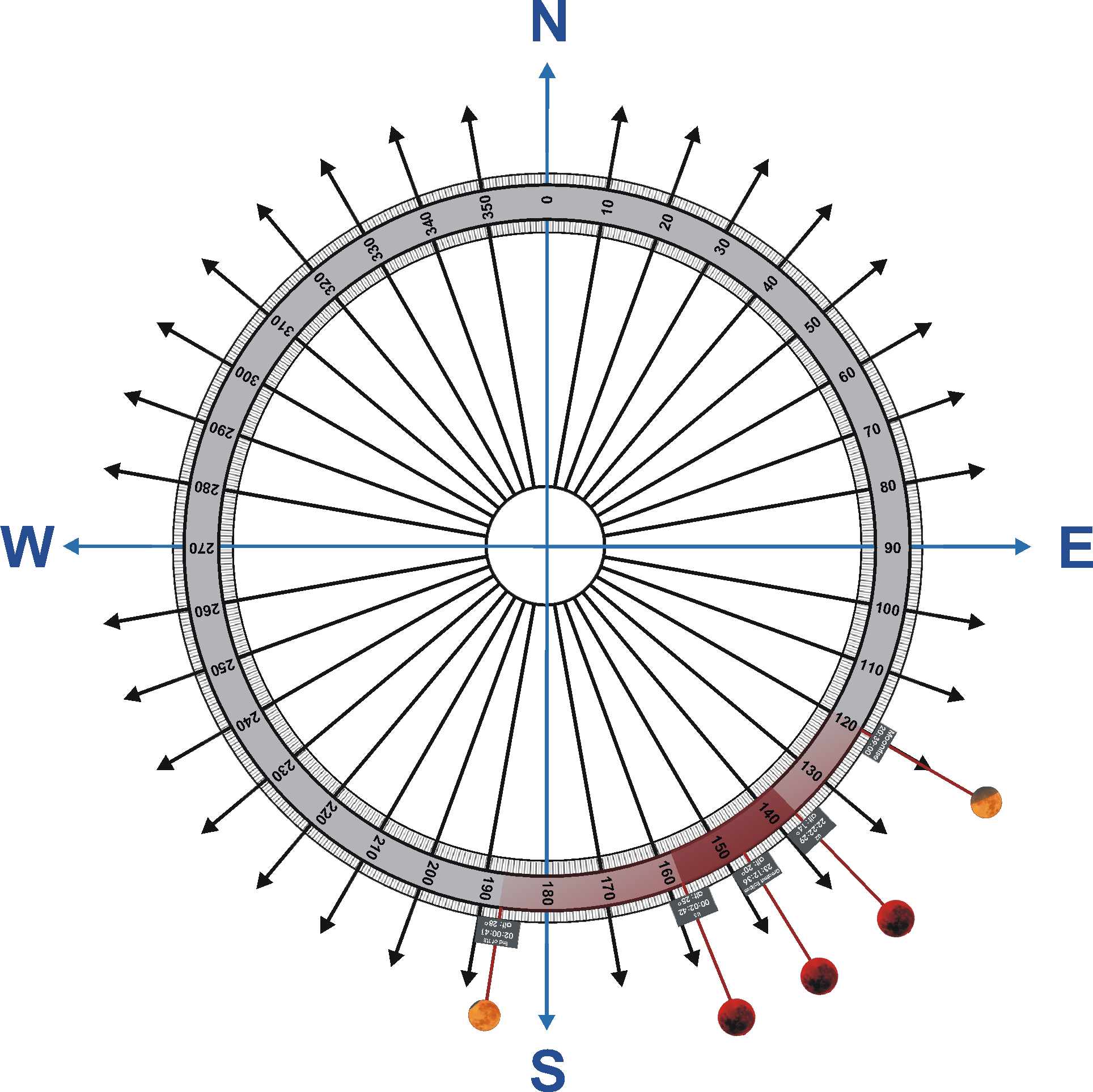

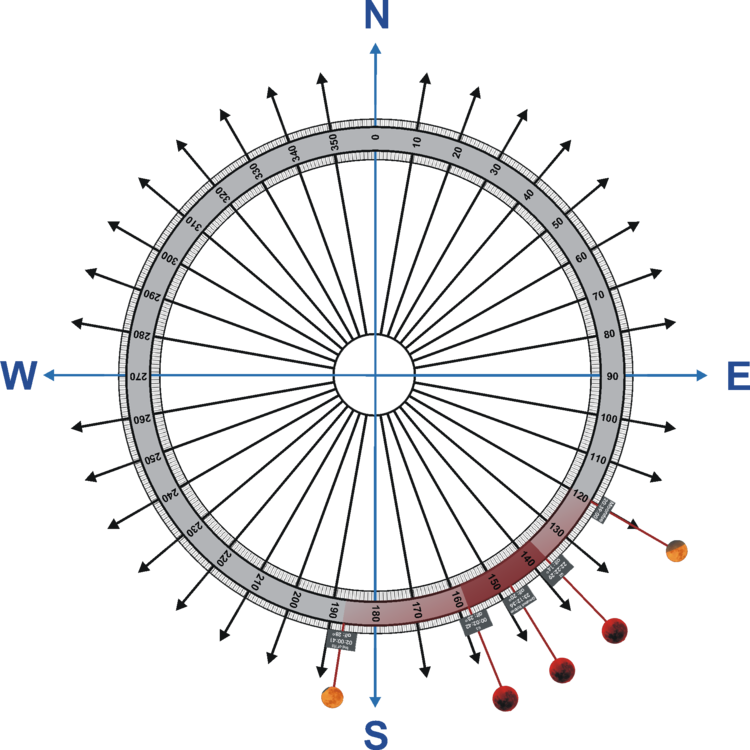

Total Lunar Eclipse 15/6/2011 az

[Bi2L]

Γιάννη μας έφτιαξες!!!! Απο τωρα αρχιζω να σκέφτομαι τι θα κανω σε κάθε Έκλειψη



Well Dome!!!

[aagios]

Ένα "ευχαριστώ" σε όλους σας και ιδιαίτερα στον Γιάννη Ευφραιμίδη πού έκανε άψογη δουλεία, είναι πολύ λιγό.



Ολοκληρωμένη ενημέρωση και κάλυψη του θέματος.

Και πάλι ευχαριστώ.

[Bi2L]

Γιάννη... μήπως μπορείς να ανεβάζεις την φωτογραφία απο το Αζιμούθιο καθαρή, χωρίς τις Εκλείψεις δηλαδή, γιατι μου αρέσει που έχει τις μικρές γραμμές και απο την εξωτερική πλευρά και όχι μόνο απο την εσωτερική.



Αφου το'χεις που το'χεις το πρωτότυπο ανέβασε το!! να μην παιδευόμαστε εμείς οι θνητοί κάνοντας παραλλαγές





ΥΣ

Πως το φτιάνεις με το Corel;;





ΥΣ2

Εαν σου είναι ευκολο μπορεις να φτιάξεις μια εκδοση με λεπτότερες γραμμές



Και αν θα γινόταν να ανεβάσεις αλλη μια εκδοση με μεγαλύτερη ανάλυση και πολυ λεπτές γραμμές γιατι βολεύει οταν το βάζουμε σε πολυ μεγάλα πλάνα π.χ σε έκταση όσο όλη η Κερκυρα, ώστε να μπορούμε να υπολογίζουμε με λεπτομέρεια που πέφτουν λόφοι/σπίτια/κτλ στο διάβα μας

(και λέω δύο εκδόσεις γιατι αυτη με την μεγαλη ανάλυση είναι αρκετα βαρια λογο αρκετων ΜΒ )

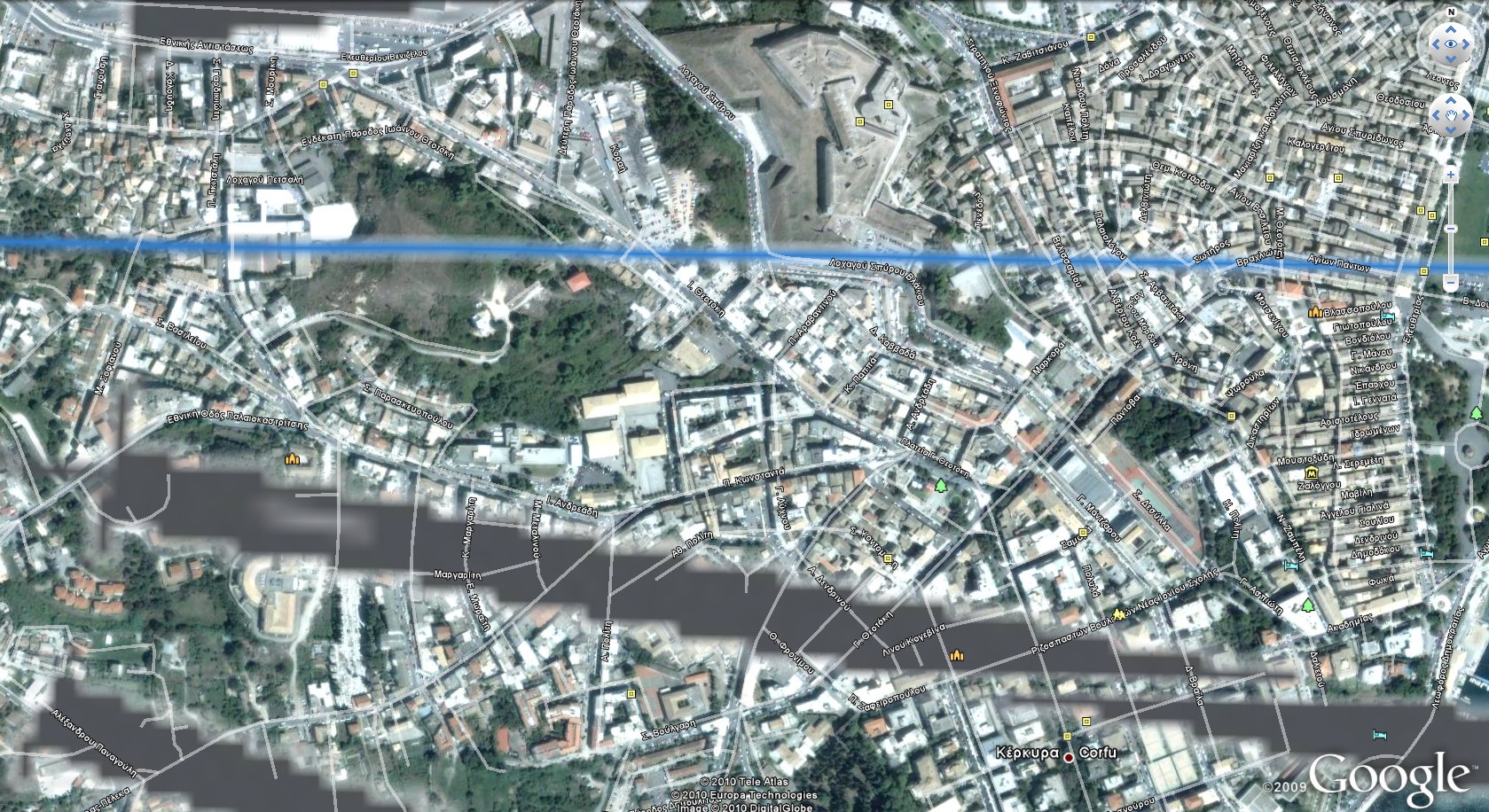

Thick Problem. Εμφανή διαφορά στην Λεπτή και στην Κανονική Γραμμη, όπου στην κανονική δεν μπορεις να δεις απο ΠΟΥ περνάει.

[alepohori]

Γιάννη... μήπως μπορείς να ανεβάζεις την φωτογραφία απο το Αζιμούθιο καθαρή, χωρίς τις Εκλείψεις δηλαδή, γιατι μου αρέσει που έχει τις μικρές γραμμές και απο την εξωτερική πλευρά και όχι μόνο απο την εσωτερική.

+1

Ο λαός ομίλησε.

[Bi2L]

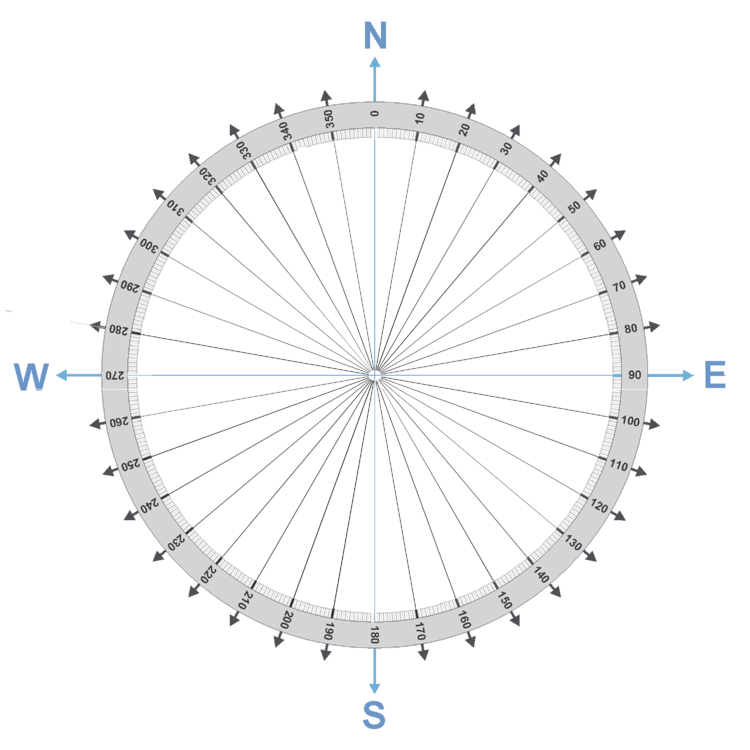

Αλλη μια παραλλαγή του Azimuth360



Αυτη την φορά έχει Ολόκληρη η φώτο λεπτές γραμμές



Την έχω ανεβάζει με Μεγάλη Ανάλυση(az5_big.png) αλλά και με Κανονική Ανάλυση (az5_small.png)

ελπίζω να σας φανούν χρήσιμες









Φυσικά Περιμένουμε την τελική εκδοσή του Γιάννη

[eirhnh]

Για να μην ανοιγω καινουργιο θεμα γραφω εδω.

Το google earth προσφερει μια ομορφη περιηγηση του ουρανου! Απλα μεταφερετε την τοποθεσια απο τη Γη στον ουρανο και γινεται google sky! (υπαρχει δυνατοτητα και για θεαση του Αρη και της Σεληνης)

Υπαρχουν ακομα και φωτογραφιες απο νεφελωματα, γαλαξιες, πλανητες κτλ κτλ.

Μπορει μερικοι να το ξερετε, αλλα εγω σημερα το ανακαλυψα!

Καντε λιο zoom στους αστερισμους και θα δειτε απεικονισεις πολλων αντικειμενων. (αν και μερικες δεν εχουν πολυ καλη αναλυση...)



ΥΓ: τελικα εστω και λιγο μας σκεφτηκαν.

[Bi2L]

Για να μην ανοιγω καινουργιο θεμα γραφω εδω.

Το google earth προσφερει μια ομορφη περιηγηση του ουρανου! Απλα μεταφερετε την τοποθεσια απο τη Γη στον ουρανο και γινεται google sky! (υπαρχει δυνατοτητα και για θεαση του Αρη και της Σεληνης)

Υπαρχουν ακομα και φωτογραφιες απο νεφελωματα, γαλαξιες, πλανητες κτλ κτλ.

Μπορει μερικοι να το ξερετε, αλλα εγω σημερα το ανακαλυψα!

Καντε λιο zoom στους αστερισμους και θα δειτε απεικονισεις πολλων αντικειμενων. (αν και μερικες δεν εχουν πολυ καλη αναλυση...)



ΥΓ: τελικα εστω και λιγο μας σκεφτηκαν.

Ειρήνη το Google Sky υπαρχει απο την beta εκδοση της v.4 (τωρα ειμαστε στην v.5.2)

Στην εκδοση v.5 εχουν ενσωματώσει και τον Ωκεανό (ή ότι μπορουσαν απο αυτον, περισσοτερο βιντεο και εικόνες)



Το Google Sky δεν προσφέρει τιποτα ιδιαίτερο, εμενα προσωπικά με κουράζει αφου τα ιδια μπορω να βρω και στο Stellarium ή στο Starrynight κτλ.

Επισης κατι αναλογο του Google Moon και Google Mars εχει και το Nasa WorldWind το οποιο εχει πολυ καλυτερη απεικονιση ιδικα στις λεπτομεριες και τα ύψη των κρατήρων, των βουνών κτλ.





Ελπίζω καποια στιγμη στο Google Earth να ενσωματώσουν το Google Sky σε ενα και να μας δινει Αλταζιμούθιο και απεικόνιση του Εδάφους μαζι με τον Ουρανο ώστε να ξερουμε απο που ανατέλλει ΤΙ και απο πιο σημείο μπορούμε να δουμε ΤΙ !! Πραγμα που θα σημαίνει οτι δεν θα χρειαζόμαστε πλεον να μας βγαινουν τα ματια να ψαχνουμε με το az5.png.







ΥΣ

Για όσους δεν το γνωρίζουν εχει βγαλει η Microsoft το Bing Maps (κατι αναλογο του Google Maps) αλλα με την μόνη διαφορα ότι εχει ενσωματώσει το Birds eye !!! Το οποιο πραγματικά τα σπαει (κριμα που δεν εχει και την Κερκυρα) όσοι ειστε Αθηνα δοκιμαστε το!!!

http://www.bing.com/maps/ (πατήστε Aerial, ζουμ στην Αθηνα και μετα πατηστε Birds eye! τωρα περιστρέψτε το "καδρο" μετα *βελακια )
