Τηλεσκόπιο Schiefspiegler

[Χρήστος Μπάρδης]

Τηλεσκόπιο Schiefspiegler: Καθρέπτης 108mm χωρίς κεντρική παρεμπόδιση



Στο http://www.vitastra.com/ πωλούνται τα οπτικά και υπάρχουν τα σχέδια για την κατασκευή ενός dobsonian με καθρέπτη 108 mm, f/27.9, εστιακή απόσταση 3009 mm.

Η σχεδίαση αυτή δεν έχει κεντρική παρεμπόδιση καθώς χρησιμοποιεί δύο σφαιρικούς καθρέπτες, έναν κοίλο και έναν κυρτό, που είναι υπο γωνία.

Εάν κατάλαβα καλά, δεν υπάρχει κόμα και μάλλον δεν υπάρχει ούτε αστιγματισμός. Φυσικά δεν υπάρχει καθόλου χρωματική εκτροπή.

Στην ιστοσελίδα υπάρχουν φωτογραφίες και video που δείχνουν εξαιρετική απόδοση κυρίως σε πλανητική (3000 εστιακή γάρ), παρά την εξαιρετικά μικρή διάμετρο του πρωτεύοντα.

Video με τον Δία:



Οπτική σχεδίαση



1 φωτογραφία χωρίς επεξεργασία

[songless_bird]

Ειχε αναρτηθει και παλαιοτερα http://www.astrovox.gr/forum/viewtopic.php?t=18147&highlight=schiefspiegler

[giorgosgr]

Προσωπικά το συγκεκριμένο δεν το θεωρώ καλή αγορά, για την ακρίβεια να το πω ωμά το θεωρώ κοροϊδία... 500 ευρώ για να πάρεις το σετ κατόπτρων και να αρχίσεις να το φτιάχνεις ένα τηλεσκόπιο 110mm με εστιακή 3000mm που δεν ειναι καν σε ισημερινή βάση. Πως θα παρατηρείς πλανήτες όταν δεν έχεις ισημερινή σε μεγάλες μεγεθύνσεις; Είναι πολύ μικρό και δεν θα δείξει περισσότερα στους πλανητες από ένα απλό νευτώνιο 10" πχ που κάνει τα ίδια ή και λιγότερα και το παίρνεις έτοιμο. Το νευτώνιο θα δείχνει και βαθύ ουρανο φυσικά καλύτερα.

[Χρήστος Μπάρδης]

Την ανάρτηση την έκανα για την σχεδίαση, όχι για την τιμή του προϊόντος.

Ένα νευτώνιο 10αρι με f/6,3 έχει κεντρική παρεμπόδιση 20%, στην σχεδίαση Schiefspiegler έχουμε 0%. Η κεντρική παρεμπόδιση ακόμα και σε επίπεδο 20% μειώνει την αντίθεση στις λεπτομέρειες με χαμηλό φωτισμό. Η σχεδίαση είναι βέβαιο οτι αποδίδει καλύτερα απο νευτώνιο σε μεγάλες μεγεθύνσεις. Ίσως καλύτερα και απο αποχρωματικό. Τα βίντεο με τον Δία και την σελήνη μου φάνηκαν εξωπραγματικά καλά για διάμετρο 108mm.

Και βέβαια μπορείς να το βάλεις σε οποιαδήποτε ισημερινή, δεν ζυγίζει πάνω απο 10 κιλά.

[Maniot]

Kαλημερα,

υπαρχει αστιγματισμος και κομη.



http://www.telescope-optics.net/tilted_component_telescopes.htm



Κοιτα για ενα καλο 150mm f/8 νευτωνειο ή αν εχεις τα οικονομικα το INTES MICRO MN68.





Φιλικα



Δημητρης

[τσιαγκας προδρομος]

ας πουμε οτι δεν εχει κανενα μειωνεκτιμα απο αυτα που αναφερθηκαν.

και πως παρατηρει καποιος μεσα απο αυτο



ευ΄οσων ο εστιαστης ειναι σχεδων κατω στην βαση;

[Maniot]

Καλημερα,

καπως ετσι.



Φιλικα

Δημητρης

[Erisian]

ασχετο αλλα γνωριζει κανεις ποια βαση είναι αυτη;

[Maniot]

Μοιαζει με παλια Vixen Saturn/sensor. Με επιφυλαξη ομως.

[Erisian]

Maniot ευχαριστώ πολύ για την απαντηση. Κοιταζω όλες τις heavy dutu alt/az στηρίξεις και την συγκεκριμενη δεν την πετυχα να πωλείται γι αυτό ρώτησα.

[Maniot]

Γεια χαρα

Η στηριξη ειναι ισημερινη και κυκλοφορουσε μεχρι τα μεσα του 1980.

[Maniot]

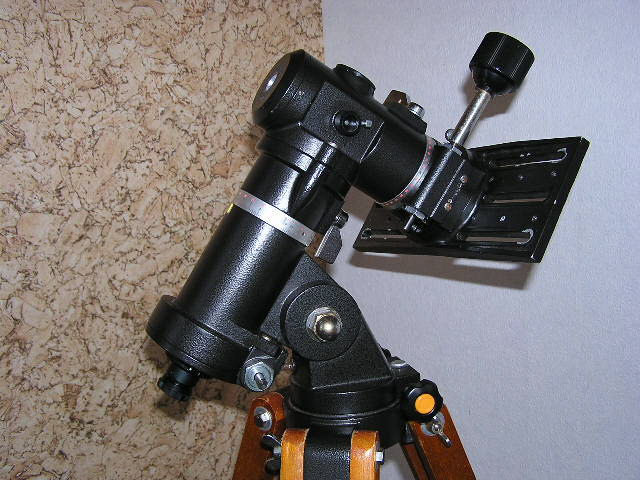

Δες και μια κοντινη εικονα.

Η στηριξη ειναι θαυμασια και υπαρχουν ηλεκτρονικα στην αγορα, αν μπορει καποιος να βρει μια σε καλη κατασταση.



Φιλικα Δημητρης.
