προβλημα tracking , σε Bresser exos 2 goto

[nikopol]

προσπαθωντας να εξοικοιωθω με τη συγκεκριμενη βαση αντιμετωπιζοντας αρκετα προβληματα λογω ελλειψης εμπειριας , αντιμετωπισα το πιο κατω προβλημα οπως βλεπετε και στη φωτο



αφου ευθυγραμισα οσο καλυτερα γινοταν την πολικη διοπτρα με τον αξονα της βασης ,

κανω οσο γινεται καλυτερη ευθυγραμιση με το πολικο αστερα .

την πρωτη βραδια ειχα πολυ καλα αποτελεσματα μεχρι και 2 λεπτα χωρις trail.

πριν μερικες μερες διαπιστωσα trail και στα 10 δευτερα ,

ακουγα ενα ελαφρο σκαμπανεβασμα στον ηχο των μοτερ οταν εκανε tracking

ξαναελεγξα την πολικη διοπτρα ειχε αποσυντονιστει ! , ξαναεθυγραμιζω με τον αξονα της βασης , και ξαναδοκιμαζω το επομενο βραδυ ,

η ιδια διαδικασια αλλα τωρα εκανα ευθυγραμιση με δυο και με τρια αστερια , το προβλημα χειροτερεψε

αρκετες δοκιμαστικες ληψεις με διαφορους χρονους πανω απο δεκα δευτερα trail αλλα οχι παντα !!



η πιο χαρακτηριστικη ληψη ειναι η κατω



υποπτευομαι προβλημα στα γραναζια αλλα δεν ειμαι σιγουρος

τι μπορω να κανω και πως μπορω να ελεγξω τι και που ?



η ληψη ειναι 30 δευτερα , περιπου ανα 30 η παραπανω δευτερολεπτα ακουγοταν ενα μικρο κοψιμο στον ηχο των μοτερ αλλα οχι παντα

[nikopol]

να προσθεσω οτι ο σωληνας ειναι ο Skywatcher ED80 APO με φωτογραφικη μηχανη και σκοπευτρο

συνολο 3,5 κιλα περιπου και ενα βαριδι στη βαση

[kookoo_gr]

ελεγξε το ζυγισμα στην βαση σου. μπορει και η βαση σου να μην μπορει να σηκωσει τον εξοπλισμο που εχεις

[nikopol]

το ζυγισμα ειναι πολυ ευκολο πλεον με αυτο το σωληνα το βαρος συνολο δεν ξεπερνα τα 4 κιλα ,

η βαση εχει οριο τα 12 κιλα . Η βαση ειναι πιστο αντιγραφο της MEADE LXD75 , στην οποια εδιναν 13,5 κιλα οριο.



θελω μια βοηθεια πριν αρχισω να λυνω , διακρινω ενα μικρο παιξιμο στον DEC αξονα οταν ειναι εντελως σφιγμενος .

[kookoo_gr]

κανε την εξης δοκιμη χωρις εξοπλισμο και αντιβαρα με το φρενο της αποκλισης ενεργοποιημενο. στρεψε ελαφρα την αποκλιση με το χερι σου περα-δωθε, αν δεις/νιωσεις τζογο τοτε θα θελουν σφιξιμο τα γραναζια της αποκλισης. δυστυχως δεν γνωριζω το μοντελο να σου πως θα τα ρυθμισεις

[nikopol]

αυτο θα κανω , ενας μικρος τζογος υπαρχει στον DEC αξονα

τις οδηγιες τις βρηκα



http://www.thestardeckobservatory.com/LXD75_Maintenance_101.html



και αυτες για τα μοτερ



http://www.weasner.com/lxd/techtips/MotorGearBox.pdf

[nikopol]

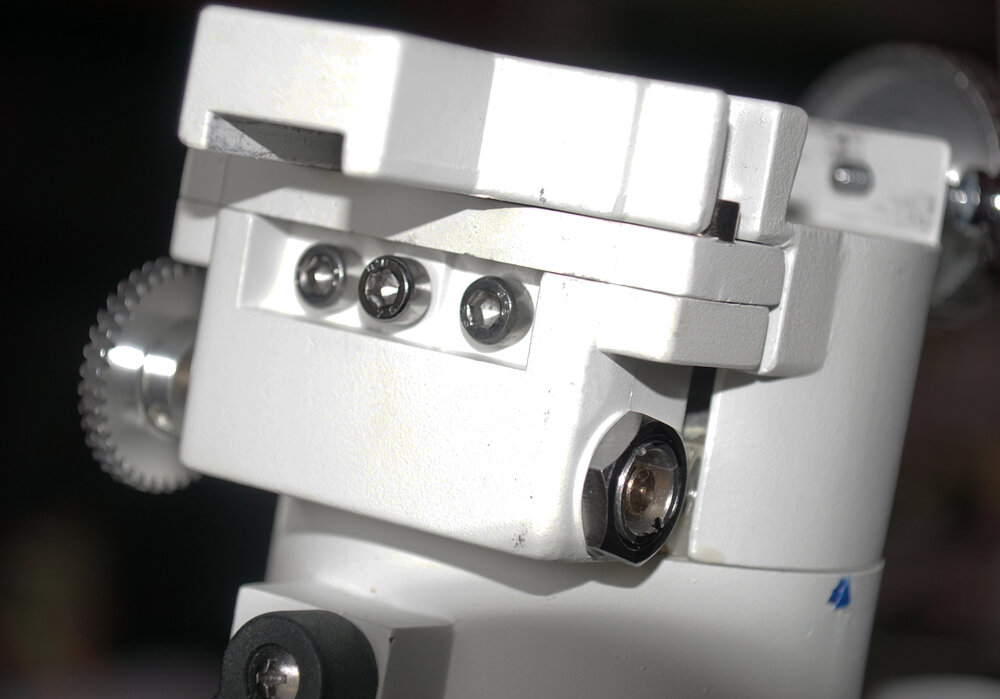

ο τζογος στον αξονα της αποκλισης εξαφανιστηκε ρυθμιζοντας αυτες τις τρεις αλενοβιδες

η μεσαια ξεσφιγμα και αλλες δυο σφιξημο 1/8 περιπου, εσφιξε η κινηση του ελαφρα αλλα δεν παρουσιαζει μεγαλη αντισταση ,

δεν ξερω ακριβως πως πρεπει να ειναι και αν το ελαφρο αυτο σφιξιμο παρουσιαζει προβλημα ..



δεν προχωρησα σε παραπερα λυσιμο του αξονα εφοσον το προβλημα λυθηκε .

[nikopol]

αλλο προβλημα που προεκυψε και σταματησα τη σκεψη του λυσιματος ειναι οτι η ευθυγραμιση της πολικης διοπτρας με τον αξονα ειχε χαθει και διαπιστωσα οτι με τη μετακινηση η την τοποθετηση του προστατευτικου καλυματος αυτη απορυθμιζεται

αρα και η πολικη ευθυγραμιση παει περιπατο γι αυτο ισως και το μεγαλο trail και το ανακριβες goto...



εκανα πατεντα αφαιρεσα τη διοπτρα και στο σημειο που ακουμπουν οι βιδες και ρυθμιζουν ειχε επικαλυψη μια κινεζικη μονοτικη ταινια η οποια ειχε τρυπησει στα σημεια που ακουμπουν οι βιδες ,

την αφαιρεσα και τοποθετησα κοματι πλαστικου σωληνα που εφαρμοζε στη διοπτρα και χωρουσε ακριβως μεσα στην υποδοχη του αξονα χωρις να σφηνωνει.



Τωρα πλεον η διοπτρα εχει αποκριση στο παραμικρο σφιξιμο η χαλαρωμα καθε βιδας και η ευθυγραμιση ειναι πιο ευκολη και πιο γρηγορη αλλα οχι τελεια...



μετα απο αυτη τη περιπετεια το επομενο βραδυ σε ενα ανοιγμα 1 ωρας στα συνεφα εκανα δοκιμη



ευθυγραμιση με πολικο αστερα αλλα οχι με τις ενδειξεις της βασης αλλα με τον αστερα κοχαμπ της μικρης αρκτου και επιβεβαιωση με το προγραμμα polfinder , ταυτιζονταν , με τις ρυθμισεις της βασης υπηρχε αποκλιση 15 μοιρες τουλαχιστον...!!



στη συνεχεια one star align αρκτουρος και goto στο M51 ηρθε λιγο εξω απο το κεντρο δεξια επανω στο καδρο της καμερας (το ελεγχω με δοκιμαστικη ληψη 15 δευτερα ) διορθωσα και ξεκινησα ληψεις ,

μεχρι 45 δευτερα μονο στο crop εβλεπα το trail εκανα 50 ληψεις των 36 δευτερολεπτων



ο εξοπλισμος ειναι SKW 80ED ,

camera Sony APS-C sensor 24MP ,

ISO 1600 ,

noise reduction low,

long time exposure reduction off ,

white balance 4800K ,

contrast 0 saturation 0 sharpness +1



ειναι η πρωτη μου φωτο γαλαξια ... που σχετικα με ικανοποιει ,

δεν ηξερα οτι το skystacker διορθωνει το trail ?..



crop και ελαφρα χρωματικη επεξεργασια οτι ξερω , διακρινονται IC 4263 ,NGC 5169 ,5173 ,5198 γαλαξιες



τελικη εικονα απο το DeepSkyStacker μονο κοντραστ και φωτεινοτητα , συνολο 23 λεπτα εκθεση



το προτοτυπο καρε των 36" , εχει γινει μονο αλλαγη μεγεθους

[KC]

Γιώργο



Συγχαρητήρια για την πρώτη σου φώτο γαλαξία και καλώς ήρθες στο θαυμαστό κόσμο της αστροφωτογράφισης. Θα συναντήσεις πολλά προβλήματα στη διαδρομή και εκτός από τη χαρά της επίλυσης τους θα έχεις και τη χαρά της τελικής φωτογραφίας που θα μοιράζεσαι μαζί μας.



Καλή συνέχεια!

[kookoo_gr]

Συγχαρητήρια για την πρώτη σου φώτο, και μπράβο που έλυσες το θέμα με την βάση σου. Θα προτεινα για την πολική να κάνεις και drift align http://www.astrovox.gr/avat/driftalignccd.php μιας και είναι εμφανές ενα μικρό trail στις φωτό σου

[nikopol]

Συγχαρητήρια για την πρώτη σου φώτο, και μπράβο που έλυσες το θέμα με την βάση σου. Θα προτεινα για την πολική να κάνεις και drift align http://www.astrovox.gr/avat/driftalignccd.php μιας και είναι εμφανές ενα μικρό trail στις φωτό σου





δεν ξερω γιατι αλλα μου φαινεται αρκετα περιπλοκο και χρονοβορο και δεν εχω καταλαβει και τη πρακτικη εφαρμογη ως προς τα χειριστηρια ,



θα το προσπαθησω αν και δεν εχω καλη ορατοτητα χαμηλα προς την ανατολη και τη δυση ,

το σημειο που βγαζω το τηλεσκοπιο περιβαλεται απο σπιτι και δεντρα , καλο ουρανο εχω στη περιοχη της μεγαλης αρκτου και γενικα οτι ειναι κατακορυφα απο πανω μου , χαμηλα στον οριζοντα περα απο εμποδια υπαρχει φωτορυπανση απο το κοντινο αεροδρομιο και νεφη υγρασιας..



υπαρχει αλλη μεθοδος η εξοπλισμος ?





και ευχαριστω για τα καλα λογια και τη βοηθεια ολων
