Κατασκευή Δακτυλιδιών και μπάρας για οδηγητικό

[Φαρμακόπουλος Αντώνης]

Κατασκευή Δακτυλιδιών και μπάρας για οδηγητικό



Υλικά : 2 συστολές Φ140-125 κοντές ( στα υδραυλικά ) 5 €

6 βίδες Μ6 – 12 παξιμάδια – 6 πεταλούδες 1,5 €

1 στραντζαριστό αλουμινίου 3,5 χ 3,5 πάχους 2mm ( 4 € )

( θα προτιμούσα μικρότερο αλλά δεν βρήκα )

Συνολικό κόστος 10,5 €



Τρόπος κατασκευής :

Κόβουμε με ένα πριόνι σιδήρου την άκρη της συστολής η οποία εξέχει

Ανοίγουμε τις τρύπες για τις βίδες ρύθμισης στις άκρες ενός νοητού ορθογώνιου τρίγωνου

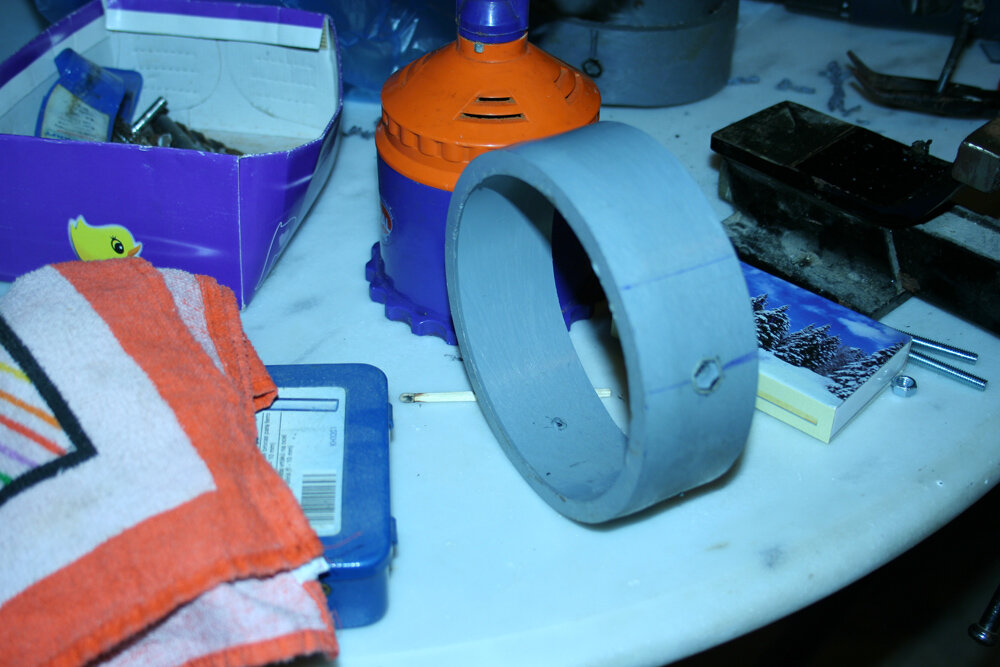

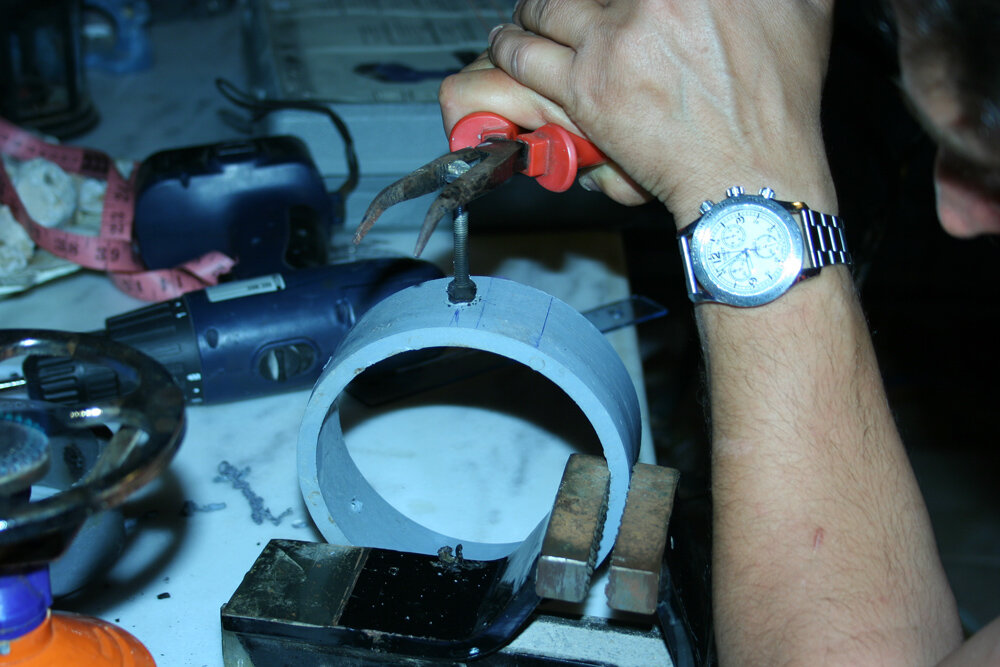

Ανοίγουμε πατούρα για το παξιμάδια και τα κολλάμε με ισχυρή κόλλα



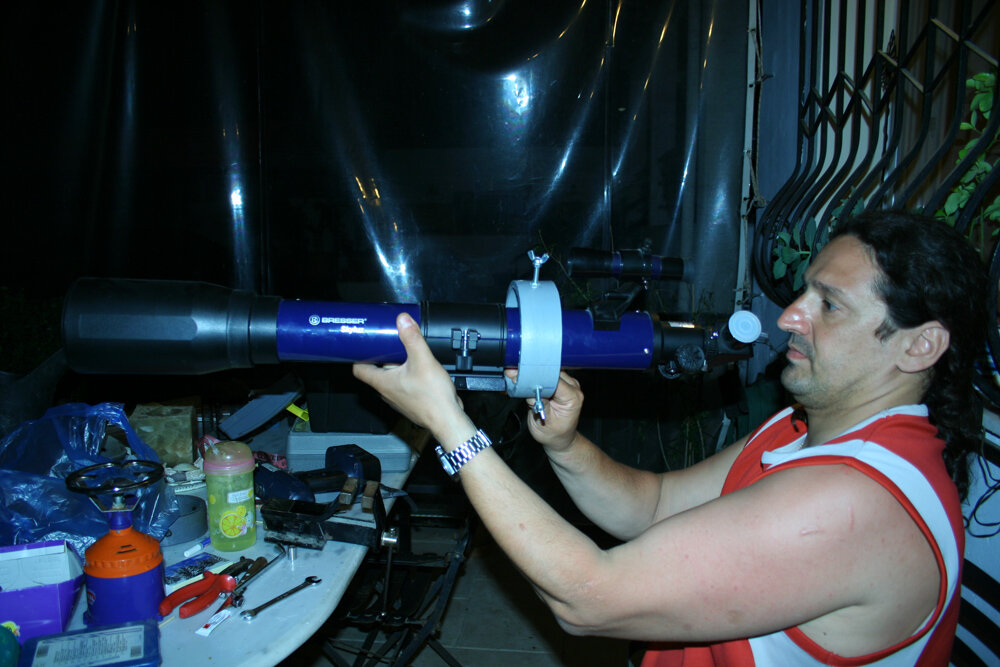

Τοποθέτηση Δακτυλιδιών στο τηλεσκόπιο



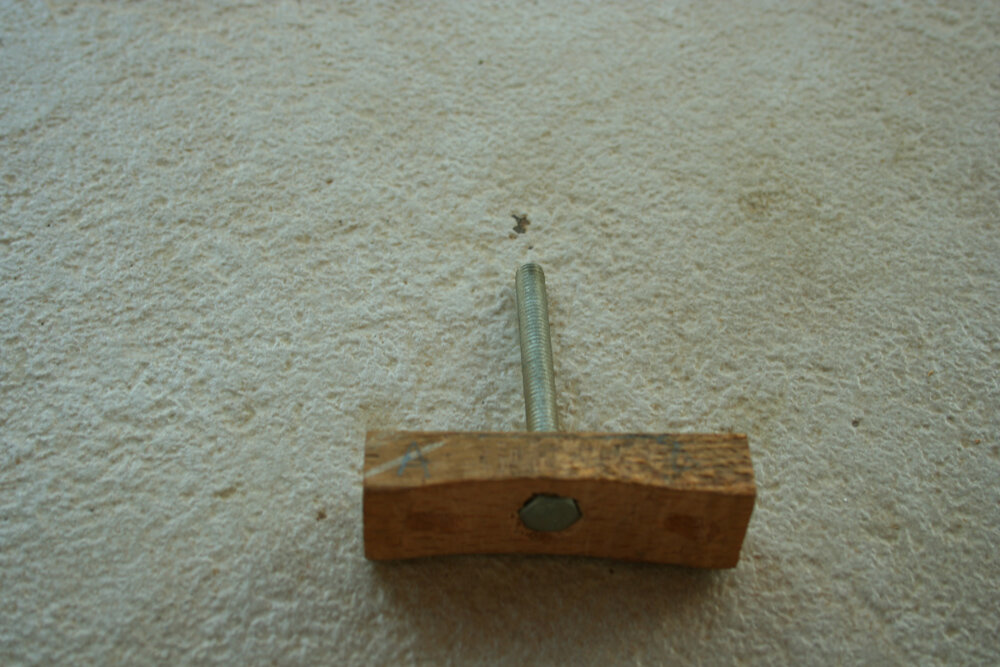

Φτιάχνουμε πατούρες για την μπάρα ( χρησιμοποίησα ένα κομμάτι ξύλο πάχους 1,2 cm) και έκανα με κοπίδι το απαραίτητο λάξευμα.

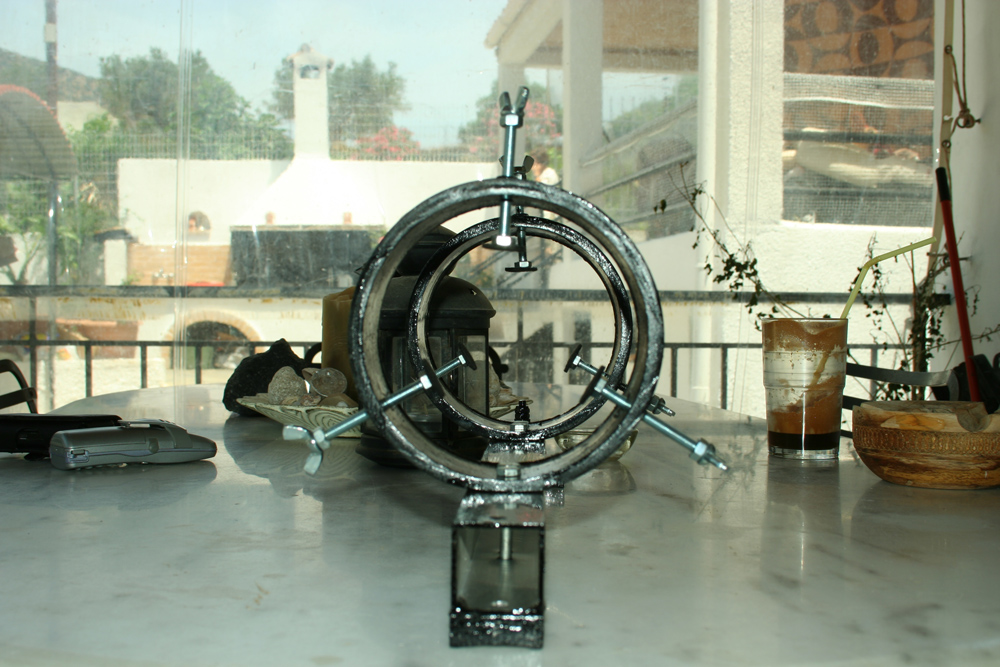

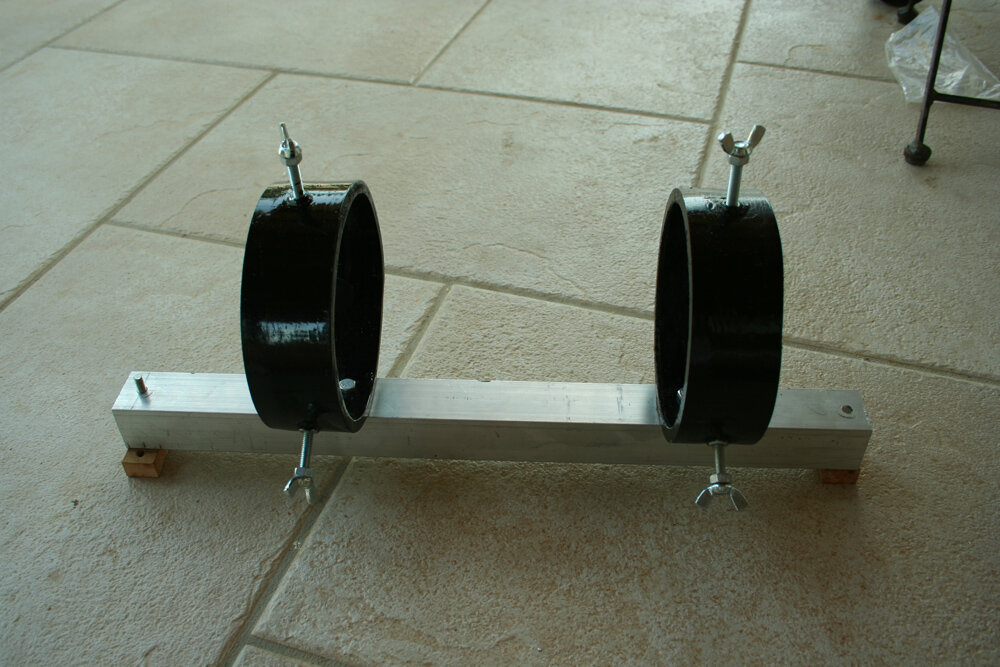

Τα δακτυλίδια με την μπάρα



βάψιμο με λαδομπογιά και τοποθέτηση βοηθητικού στην μπάρα

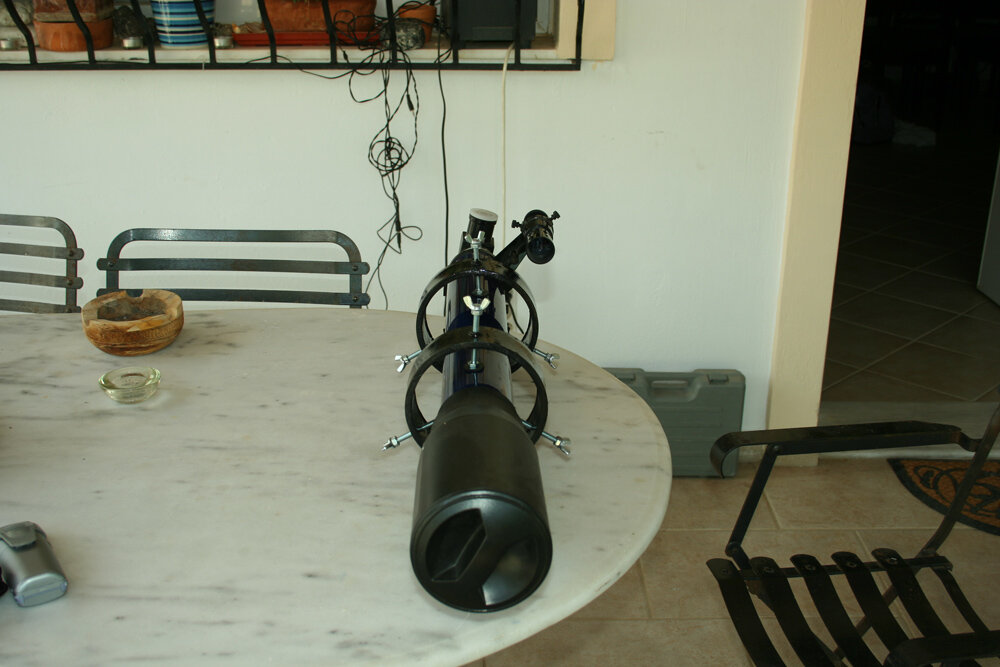

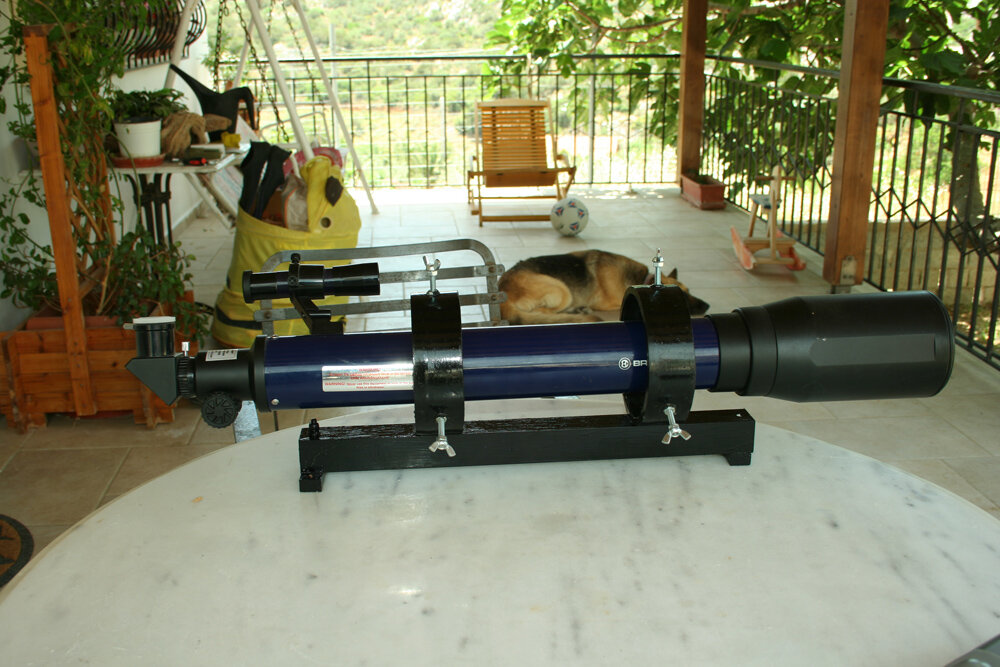

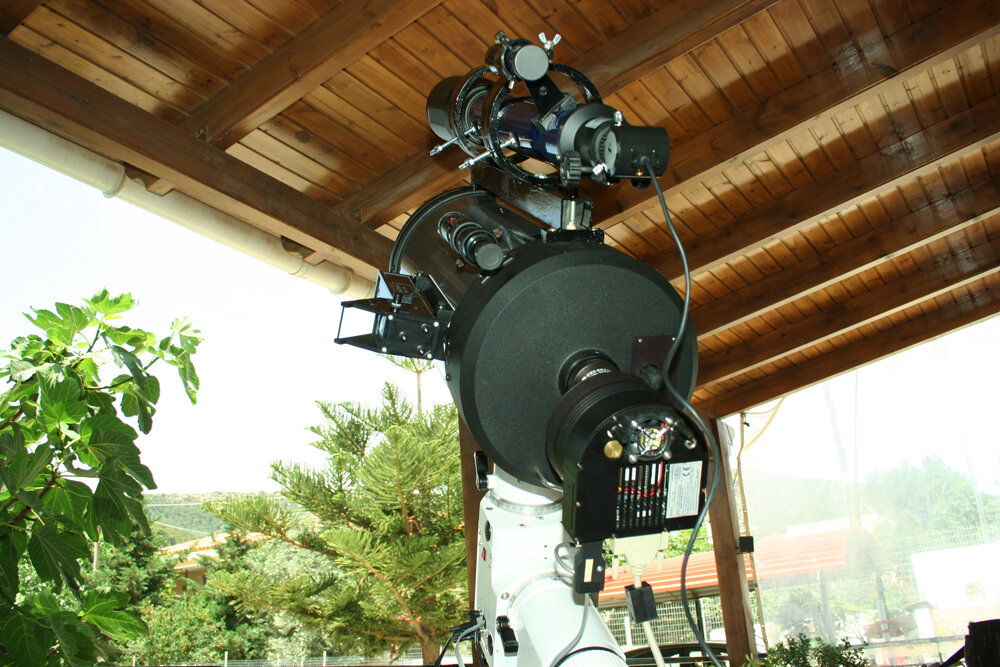

Με όλο τον εξοπλισμό



Τέλος - άντε και καλές φωτογραφίσεις

[arcadian]

ωραιος!

[Foehammer]

ΠΟΤΕ μα ΠΟΤΕ δεν αφηνουμε τους σωληνες πανω στην βαση χωρις ΑΝΤΙΒΑΡΑ!!!

[eliasg2004]

Foehammer, με πρόλαβες! Κατά τα άλλα εξαιρετική κατασκευή!

[filiatra]

Ωραίος ο Αντώνης.Μου έδωσες ιδέες.

[sevax]

ΑΞΙΟΣ

[Altinakis]

Πολυ καλος!



Και η χρηση PVC ειναι πολυ καλη, ευκολη στην χρηση και ελαφρια.



Μπραβο και παλι!

[PapGeo]

Ωραία κατασκευή, με απλά υλικά!

Συγχαρητήρια και καλές φωτογραφήσεις!



PapGeo

[alepohori]

[dimpap]

[dimpap]

l

[sheliak]

Πολυ ωραια κατασκευη , την ειδα κ απο κοντα!!



Υ.Γ. και πολυ ελαφρια..

[mrna]

Συγχαρητηρια , ηδη βαζω μπρος να τους φτιαξω.Αν θελετε στην ακρη απο τις βιδες M6 για να μην ξυσετε τον σωληνα απο το οδηγητικο μπορειτε να βαλετε το λαστιχακι που εχει το εμβολο απο συριγγες των 2,5 ml.Δεν ξερω αν παιζει ρολο η μαρκα, εγω χρησιμοποιησα PIC και ταιριαζει ακριβως .

[Polykarpos]

Πολύ καλό . Εύγε.



Θα το εφαρμόσω...

[Φαρμακόπουλος Αντώνης]

Συγχαρητηρια , ηδη βαζω μπρος να τους φτιαξω.Αν θελετε στην ακρη απο τις βιδες M6 για να μην ξυσετε τον σωληνα απο το οδηγητικο μπορειτε να βαλετε το λαστιχακι που εχει το εμβολο απο συριγγες των 2,5 ml.Δεν ξερω αν παιζει ρολο η μαρκα, εγω χρησιμοποιησα PIC και ταιριαζει ακριβως .



Ξέχασα να σας πω ότι στο κεφάλι των βιδών που ακουμπάει στο τηλεσκόπιο έχω βάλει αυτοκόλλητα που βάζουν στις καρέκλες για να μην τρίζουν . Δείτε τις Φώτο.

[ΔΗΜΗΤΡΗΣ ΣΟΦΟΥΛΗΣ]

Πολύ καλό και μπράβο σου Αντώνη. Το μόνο που θα πρόσθετα εγώ θα ήταν παξιμάδια-κόντρες στην εξωτερική μεριά του δαχτυλιδιού με τις οποίες θα κλείδωνα την θέση ευθυγράμμισης με δεδομένο ότι τα παξιμάδια με τις βίδες έχουν και λίγο τζόγο

[Aggelos Kechagias]

Μια χαρα τα δαχτυλιδια τα ειδα και απο κοντα στον παρνωνα και οριστε και τα δικα μου (δεν εχω βαλει ακομη λαστιχακια στις ακρες)









[Dimitriskor]

Μπράβο Άγγελε .



Όταν νυχτώνει το εργαλείο..............................................

[Aggelos Kechagias]

χαχαχα ας ειναι καλα ο dimitriskor για την κοπη των δαχτυλιδιων .

Οπως βλεπεις δημητρη εφτιαξα τις βιδες τα υπολοιπα εχουν οπως τα εκανες εσυ.

[ammonite]

Πολύ καλό! Μπράβο.



Πήρα τα υλικά για να το φτιάξω και εγώ. Ένα πράγμα δεν έχω καταλάβει. Πως θα στηρίξω την όλη κατασκευή πάνω στο κυρίως τηλεσκόπιο? Έχω το σωλήνα από το SkyWatcher Dob 8".

[Φαρμακόπουλος Αντώνης]

Πολύ καλό! Μπράβο.



Πήρα τα υλικά για να το φτιάξω και εγώ. Ένα πράγμα δεν έχω καταλάβει. Πως θα στηρίξω την όλη κατασκευή πάνω στο κυρίως τηλεσκόπιο? Έχω το σωλήνα από το SkyWatcher Dob 8".



Χρήστο έχεις δύο τρόπους

α ) να βιδώσεις τα δακτυλίδια σε μία μπάρα αλουμινίου και στην συνέχεια να βιδώσεις στην μπάρα πάνω στις άκρες του σωλήνα . Το δικό μου είχε βίδες και χρησιμοποίησα τις ίδιες θέσεις.

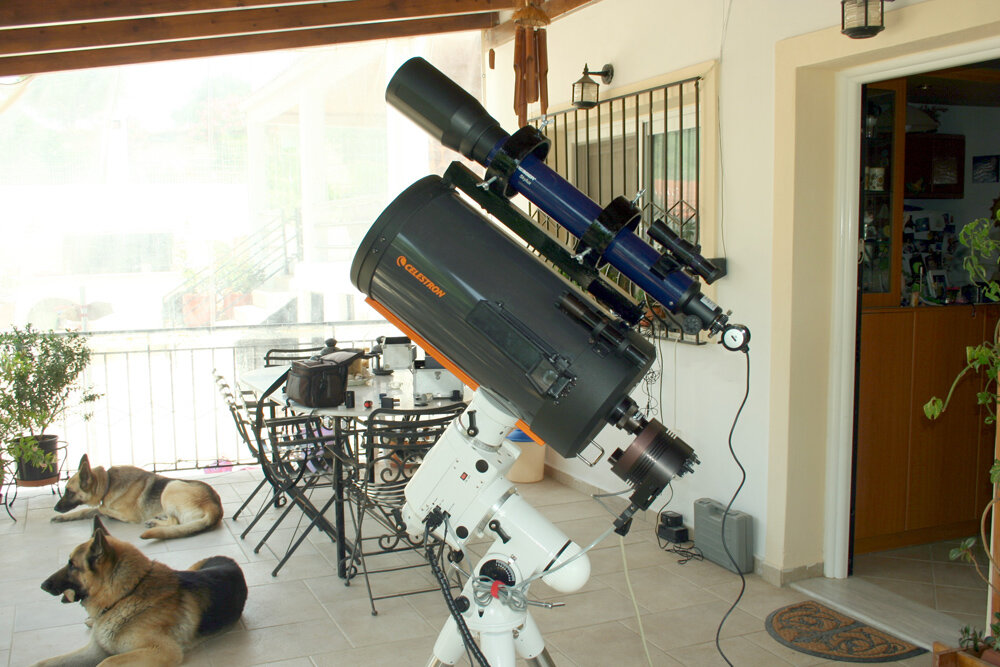

β) να βιδώσεις την μπάρα με τα δακτυλίδια σε μία πλάκα που θα έχεις πάνω στην στήριξη που πάνα της θα έχεις παράλληλα τα δύο τηλεσκόπια ( δες φώτο της 2ής κατασκευής του Άγγελου.
