Ράψιμο φωτοχιτωνίου για το 16άρι

[planetman]

Μετά από σκέψη αποφάσισα να ράψω ένα φωτοχιτώνιο για το ντομπάκι μου το astrotech/gso 16". Έχει 3 μπάρες οπότε θα χρειαστεί να προσθέσω κάποιο υλικό σαν μπανέλες οι οποίες θα πιέζουν σε 2 σημεία περιμετρικά το ύφασμα προς τα έξω ώστε να μην μπαίνει μέσα στο οπτικό μονοπάτι (δείτε astrozap). Μπορείτε να μου δώσετε καμμιά ιδέα;



1) Από τί υλικό θα είναι; Ύφασμα; Νάυλον; Προφανώς μαύρο ματ σίγουρα μέσα και είτε λείο είτε ματ έξω;

2) Από τί υλικό θα είναι οι μπανέλες; Σύρμα; Κάτι άλλο;



Οι 3 μπάρες δένουν πάνω και κάτω με 2 χειρόβιδες οι κάθε μία. Να βάλω στις άκρες κορδόνι με αυτό το πλαστικό πράγμα που να το σφίγγω και να κάθεται;





ΥΓ: Προμηθεύτηκα πρόσφατα μια ραπτική μηχανή οπότε έχω τα φόντα, άσχετα πως είμαι άσχετος με το ράψιμο.

[blackholesun]

Μπορεις να παρεις ενα απλο χοντρο υφασμα (οτιδηποτε) και απο μεσα να βαλεις μαυρο βελουδο, επειδη ομως δεν θα κοληση, θα πρεπει να πας να στο γαζωσουν.. ραψτο περιμετρικα και ενδιαμεσα με καθετες ραφες ανα 5 ποντους, φυσικα κλωστη μαυρη. Πριν τα κανεις ολα αυτα ομως αγορασε 2,3 λαμες (οι οποιες μπορουν να λυγισουν μετα ευκολα) και βαλτες ενδιαμεσα στο υφασμα και βελουδου και μετα κανε την ραφη ωστε να μην φαινονται, τελος οταν το κανεις λυγισε το υφασμα σε οτι κυκλοειδες σχημα θελεις.

[kkokkolis]

Σκέψου την μισινέζα που χρησιμοποίησε κάποιος για ένα 12'' Flextube, καθώς και Velcro για τις άκρες του κυλίνδρου. Οι λάμες αν λυγίσουν θα κάνουν γωνία που δεν διορθώνεται εύκολα.

Μήπως για τηλεσκόπιο τέτοιου επιπέδου είναι καλύτερη μια επαγγελματική λύση;

Αν το φτιάξεις μόνος πάντως, μπορείς να ράψεις και τα λογότυπά σας απ' έξω.

[Τάσος Βράτολης]

Μάνο δες εδώ για τη λύση της μισινέζας που εφάρμοσε ο Χρήστος (ΣΕΙΡΙΟΣ1978) από τη Χαλκίδα σε τηλεσκόπιο σαν το δικό μου.



http://www.astrovox.gr/forum/viewtopic.php?t=12114



"Ντομπάκι"....

[ΣΕΙΡΙΟΣ1978]

Φιλε μου,η περιπτωση σου ειναι διαφορετικοι απο τι δικη μου, γιααυτο θα σου προτηνο το εξης.

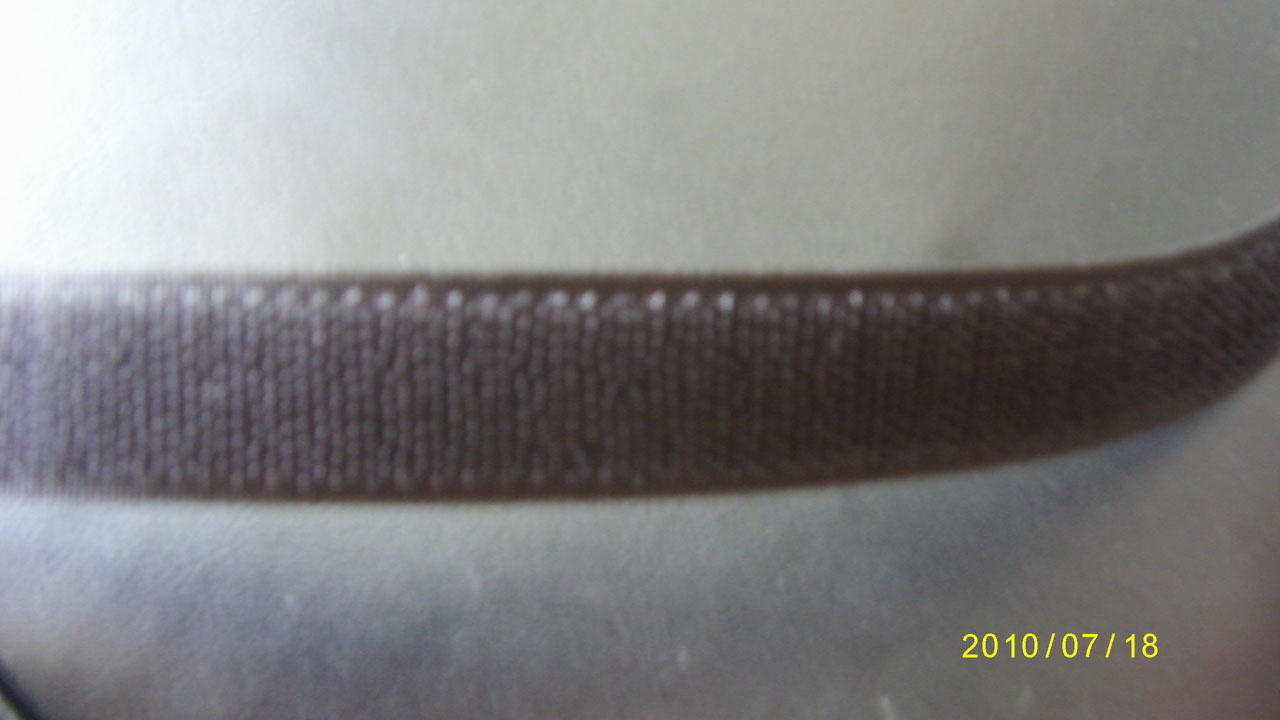

βρες ενα υφασμα να ειναι χοντρο ισως δερματίνη μαυρη, η υφασμα τζιν ,αφου φτιαξεις το κυλυνδρικο σχημα θα ραψης επανω του κατα μηκος ενα κριξ-κραξ δες φωτο,πωληται με το μετρο

Σε διαφορα παχυ, ακομα μπορεις να του περασεις κορδονη αφου ανοιξης της τρυπες σαν τα παπουτσια σταυρωτα, επειδη το υφασμα θα ειναι χοντρο Νομιζω οτι δεν θα εχεις προβλημα στο οπτικο πεδιο, αν δεις ομως οτι εχεις προβλημα θα σου προτεινα να φτιαξεις αυτο με τη μισηνεζα.

βαλτη εξωτερικα και ραφτη πρωχηρα επανω,αυτη εχει την ιδιοτητα να τραβαει το υφασμα προς τα εξω,μετα καλυψε αυτη με ενα κοματι υφασμα για να μην φαινεται. αφου τελειωσης κοψε τη μισινεζα

ακριβως στη ραφη με το κριξ-κραξ και αυτο για να μπορεις να το βγαλεις απο πανω απο το τηλεσκοπιο

[kkokkolis]

"Ντομπάκι"....



Αυτό ονομάζεται υποκοριστικό στοργικότητος.

[planetman]

Δεν απάντησα τόσες μέρες διότι μελετούσα τί μπορώ να χρησιμοποιήσω σαν υλικά και εχθές τα πήρα τα περισσότερα. Βρήκα ύφασμα μαύρο από τη μία πλευρά ματ ενώ από την άλλη λείο. Το μαύρο βελούδο το είδα αλλά είναι αρκετά γυαλιστερό και βγάζει χνούδι. Πήρα 2 κορδόνια για πάνω κάτω καθώς και 2 πλαστικά που σφίγγουν. Αγόρασα λεπτό λάστιχο ποτίσματος καθώς και σύρμα που θα του βάλω μέσα για να είναι σκληρό. Εχθές ξεκίνησα και πιστεύω σήμερα θα το τελειώσω. Θα σας δώσω φωτογραφίες όταν τελειώσει.

[planetman]

Ύστερα από 2μισι συνεδρίες (7 ώρες δουλειά περίπου) και χωρίς να έχω καθόλου εμπειρία με το ράψιμο κατάφερα και ολοκλήρωσα το δημιούργημά μου. Εννοείται δε βγήκε τέλειο καθώς είχα και τεχνικές δυσκολίες αλλά το αποτέλεσμα μου αρέσει.



Θα δείξει και στο πεδίο τώρα!

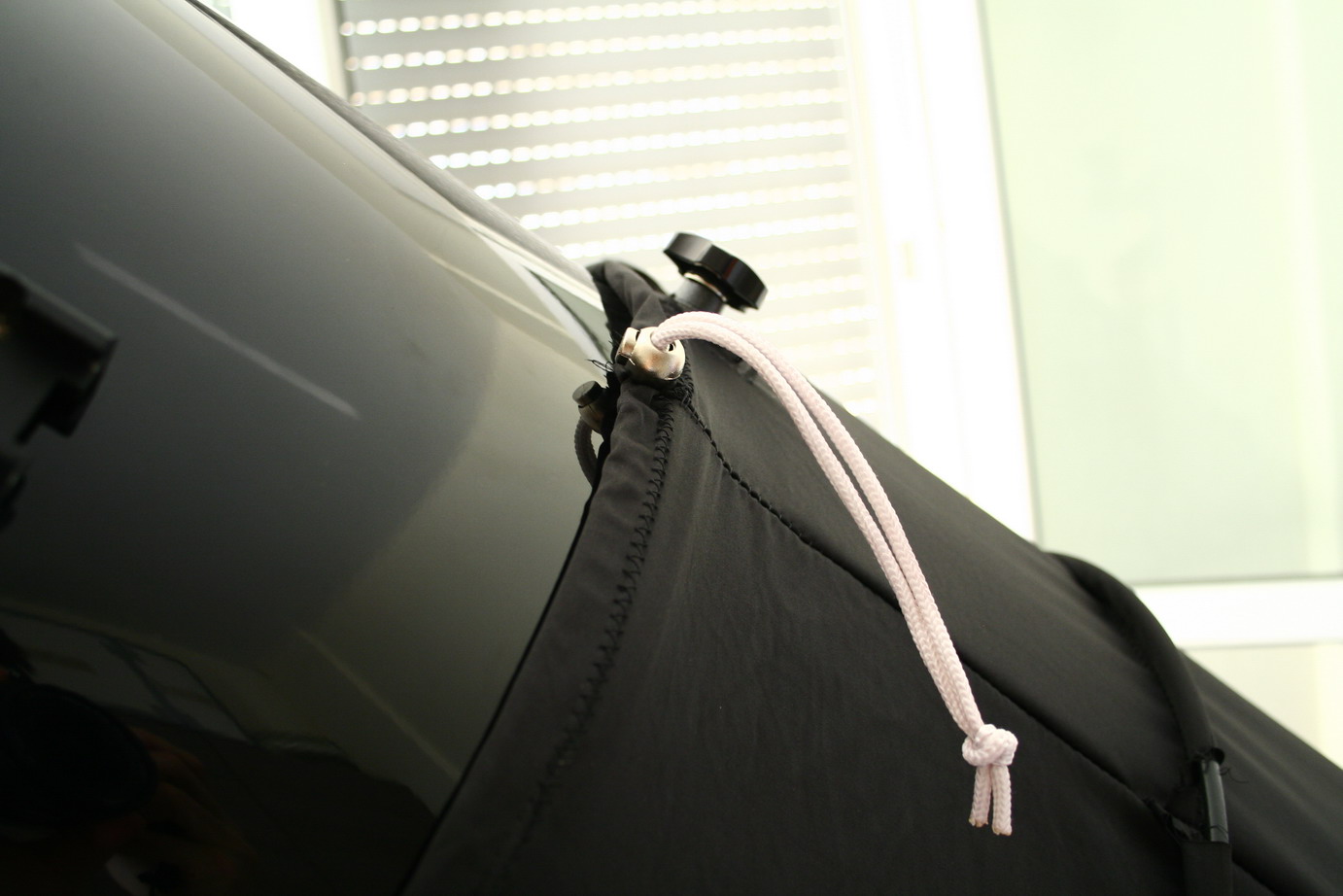

Πάνω και κάτω σφίγγει όπως βλέπετε

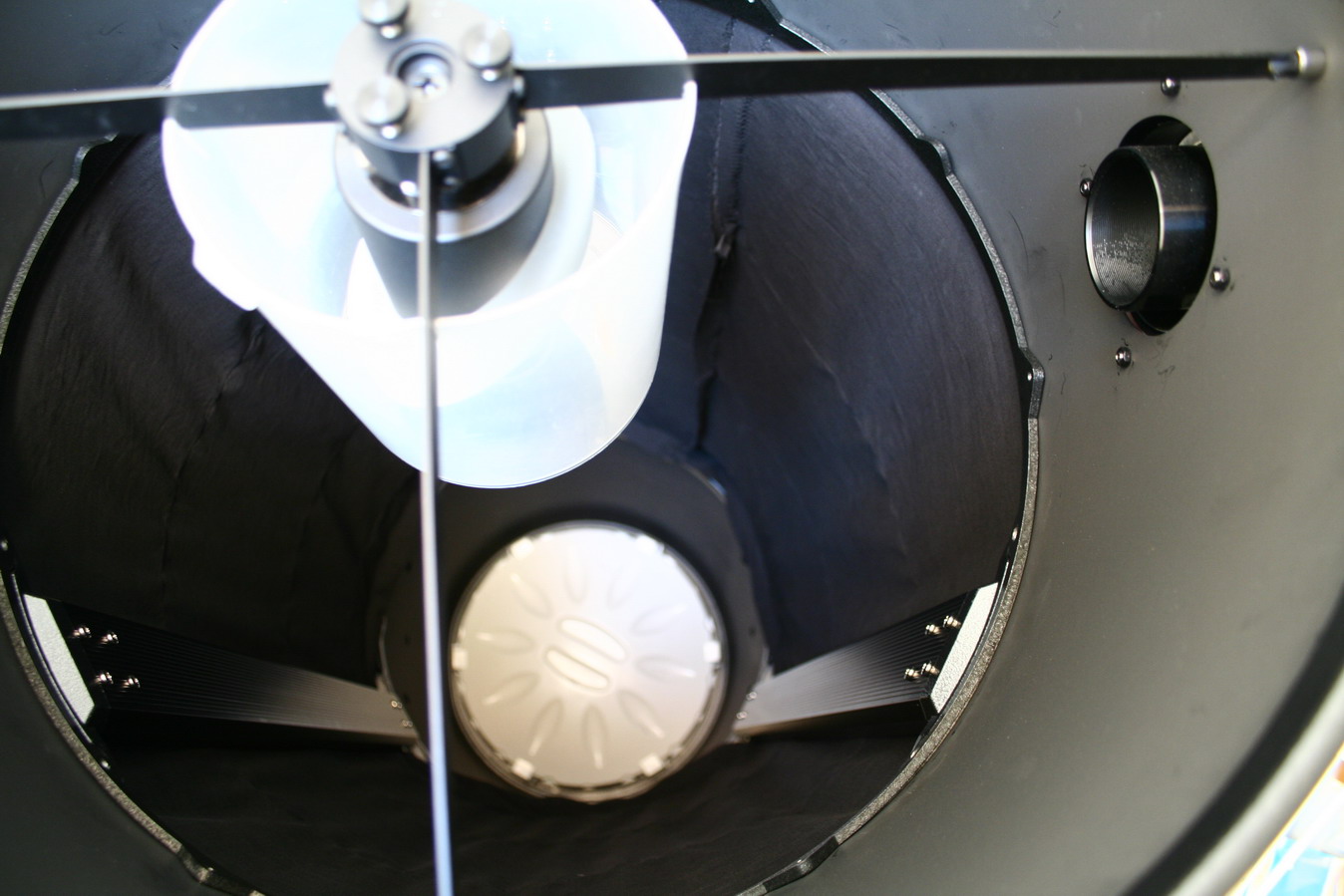

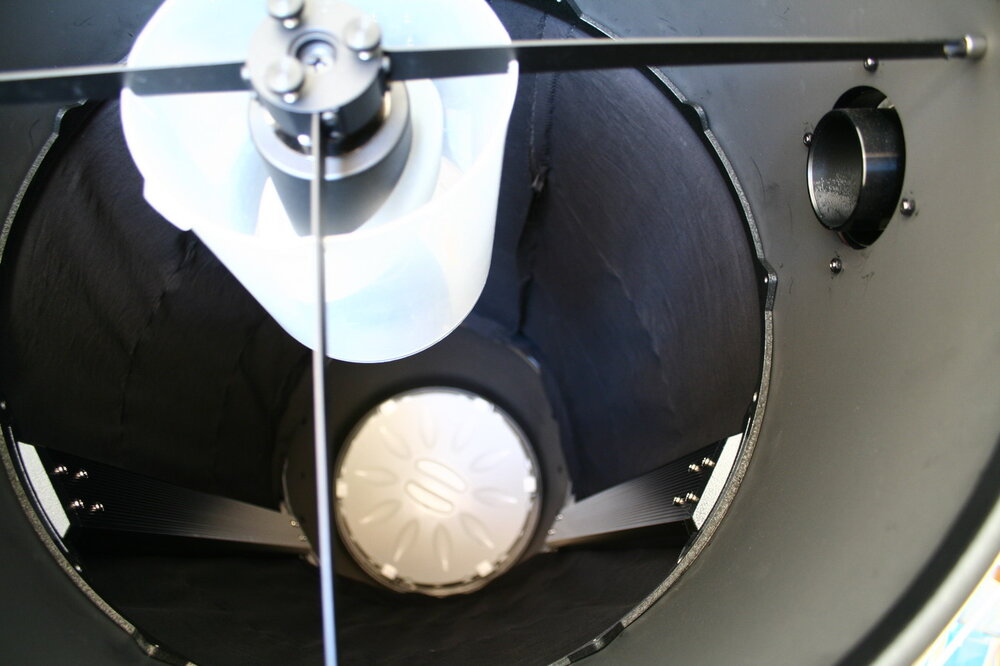

Μέσα από το σωλήνα

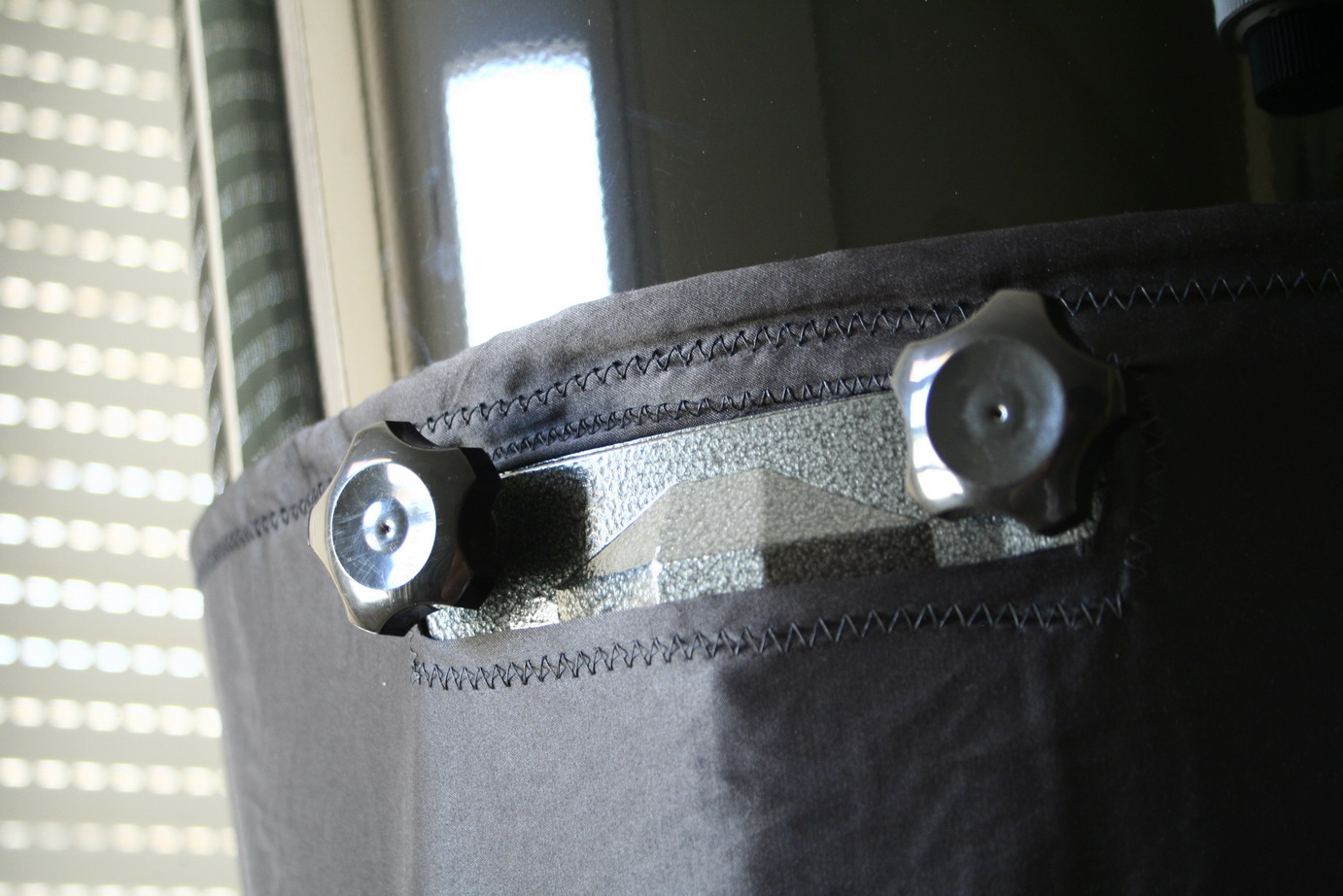

Έκανα 6 παρακάμψεις για να κάθεται σωστά γύρω από τις χειρόβιδες

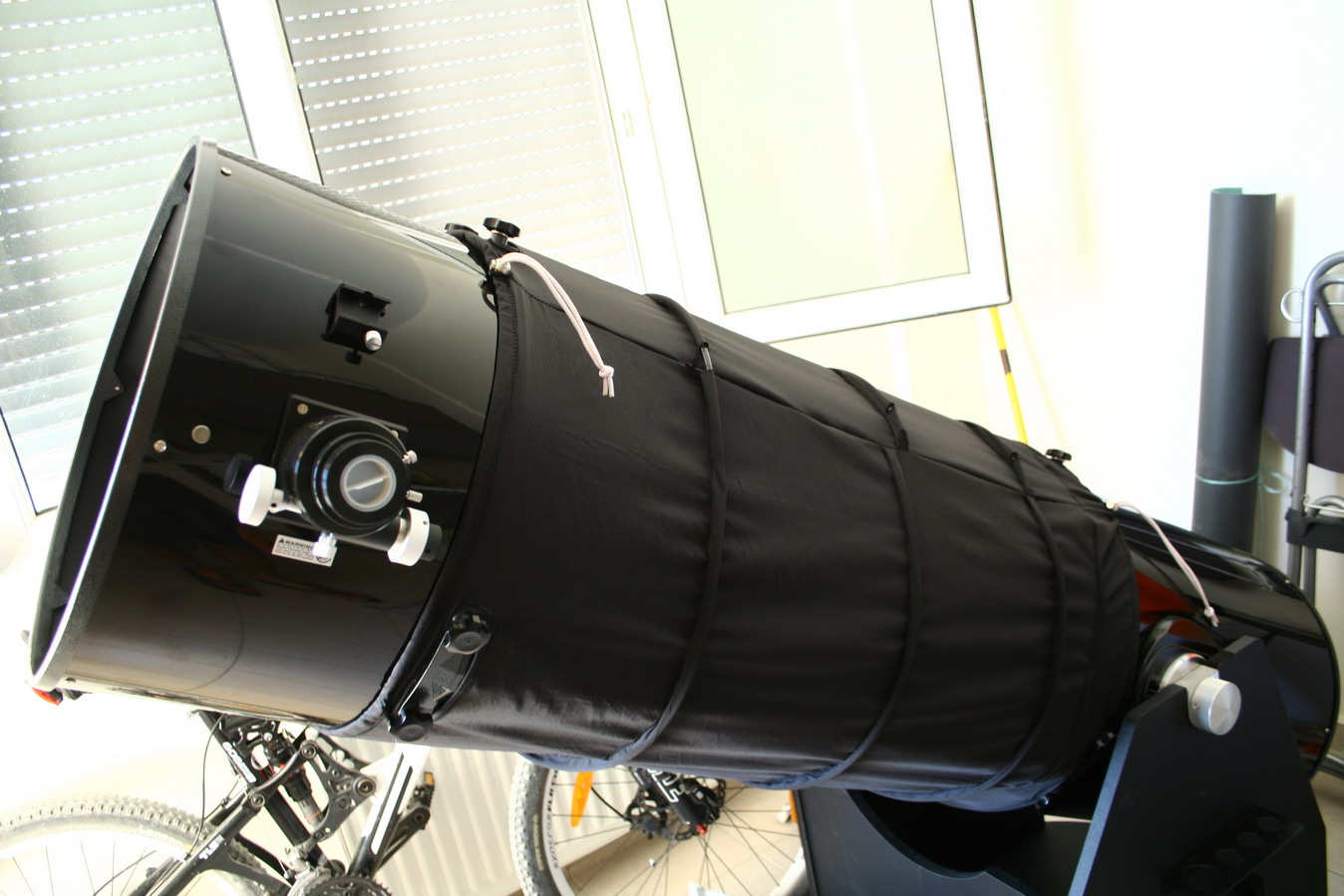

Φορεμένο πάνω στο 16άρι



Ο ράφτης επί τω έργω!

[kookoo_gr]

ωραιο ειναι

[blackholesun]

Συμφωνω, καλεσθητο και με γερη ραφι.

[Tsaprazi]

@ planetman



Μάνο, θέλεις να μας πεις πόσο σου κόστισε, γιατί βλέπω κάτι τιμές αστρονομικές για έτοιμα φωτοχιτώνια!!!



@ όλους που έχουν φωτοχιτώνια



Πραγματικά, είναι τόσο μεγάλη η διαφορά στο πεδίο που αξίζει είτε να αγοράσεις είτε να διαθέσεις χρόνο και κόπο για να φτιάξεις. Θα μου πείτε, στα μικρά τηλεσκόπια δεν είναι εμφανής, αλλά πόσο μεγάλη είναι αυτή η διαφορά του πριν και του μετά;



Ευχαριστώ προκαταβολικά για τις πληροφορίες.

[planetman]

Τα υλικά δεν κόστισαν και λίγο τελικά. 30€ περίπου (20€ έκανε μόνο το ύφασμα από μαγαζί με υφάσματα).



Τώρα για το αν αξίζει, δεν έχω ιδέα. Θα δείξει.

[blackholesun]

Εγω λεω μιας που ραβει κιολας ο Μανος να αρχισει να παιρνει παραγγελιες για οποιους θελουν φωτοχιτωνια.

[panos - LX12]

πολύ καλή κατασκευή ... και οικονομικότερη από της λύσεις του εμπορίου .. πέραν του οτι ψάχνοντας βρήκα μόνο για 12''



http://www.scopesnskies.com/prod/astro-engineering/lightbridge/AC690.html

http://www.harrisontelescopes.co.uk/acatalog/Meade_Light_Shroud_for_12__LightBridge.html

[Bi2L]

Ωραιος ο Ράφτης

[ΣΕΙΡΙΟΣ1978]

Πολυ καλο...ΜΠΡΑΒΟ ΣΟΥ ,

[Μανούσος]

Καλά μιλάμε για επαγγελματική δουλειά. Ίσως και καλύτερο από το astrozap γιατί βλέπω ότι έχεις βάλει 3 δαχτυλίους και είναι απο καλό ύφασμα. Αντε να το τεστάρουμε και στο πεδίο.

[Fred Ley]

Hi Planetman,



Very nice cover you made for yourself.

You may end up getting requests from others.



-Fred

[planetman]

Παραγγελίες παίρνω αλλά η τιμές είναι πιο ακριβές από τα έτοιμα διότι τα δικά μου είναι χειροποίητα!

[Τάσος Βράτολης]

@ planetman



Μάνο, θέλεις να μας πεις πόσο σου κόστισε, γιατί βλέπω κάτι τιμές αστρονομικές για έτοιμα φωτοχιτώνια!!!



@ όλους που έχουν φωτοχιτώνια



Πραγματικά, είναι τόσο μεγάλη η διαφορά στο πεδίο που αξίζει είτε να αγοράσεις είτε να διαθέσεις χρόνο και κόπο για να φτιάξεις. Θα μου πείτε, στα μικρά τηλεσκόπια δεν είναι εμφανής, αλλά πόσο μεγάλη είναι αυτή η διαφορά του πριν και του μετά;



Ευχαριστώ προκαταβολικά για τις πληροφορίες.



Ελένη, κάνω copy paste από άλλο thread όπου είχα απαντήσει στην ίδια ερώτηση ακριβώς που τότε είχε κάνει η Κατερίνα. ΔΕΝ ΝΟΕΙΤΑΙ dobsonian τέτοιου τύπου χωρίς την προστασία του φωτοχιτωνίου και για λόγους που δεν έχουν να κάνουν μόνο με την υγρασία...



Κατερίνα,



το να μην βάζει κάποιος φωτοχιτώνιο σε ανοιχτού τύπου dobsonian τηλεσκόπιο, είναι μάλλον μια λανθασμένη πρακτική . Είναι απαραίτητο για τους εξής λόγους:



Α) Για αποφυγή συσσώρευσης υγρασίας στο πρωτεύον κάτοπτρο.

Β) Για την αποφυγή αγγίγματος του δευτερεύοντος κατόπτρου.

Γ) Για αποφυγή συσσώρευσης σκόνης στο κυρίως κάτοπτρο και λάσπης σε συνδυασμό με την υγρασία.

Δ) Για το διάχυτο φωτισμό.

Ε) Για την αποφυγή του να σου πέσει οτιδήποτε μέσα στο πρωτεύον από το πλαϊνό άνοιγμα (!!! ), είτε είναι αυτό προσοφθάλμιο (ωχ μάνα! ), είτε είναι εργαλείο, είτε ότι άλλο βάζει ο νους σου! Συμβαίνει και στις καλύτερες αστροοικογένειες!



Σε απόλυτα σκοτεινό ουρανό και τοποθεσία παρατήρησης, στο θέμα του κοντράστ των ειδώλων, μπορεί να μην επηρεάζει τόσο το να μην το έχεις. Για όλους τους παραπάνω λόγους όμως και ΜΟΝΟ, νομίζω πως επιβάλλεται!

Τώρα αν έχει δυνατό άνεμο, είτε έχεις ανοιχτό σωλήνα με ή χωρίς φωτοχιτώνιο, είτε κλειστό σωλήνα...θα σε πάρει και θα σε σηκώσει! Σε καμία περίπτωση όμως δεν αποτελεί μύθο και δεν είναι τυχαίο ότι όλα τα dob του κόσμου, ανοιχτού σωλήνα, έχουν κι από ένα...



Μάνο τρομερή δουλειά!! Τα σέβη μου. Είσαι υπόδειγμα για τον ορισμό της λέξης...μεράκι!

[Tsaprazi]

Κ. Τάσο σας ευχαριστώ πολύ για την απάντηση. Μία τελευταία όμως ερώτηση. Φωτοχιτώνιο τοποθετούμε μόνο σε truss όπως αυτό ή και στο κλασσικό dob 8"?

[Τάσος Βράτολης]

Κ. Τάσο σας ευχαριστώ πολύ για την απάντηση. Μία τελευταία όμως ερώτηση. Φωτοχιτώνιο τοποθετούμε μόνο σε truss όπως αυτό ή και στο κλασσικό dob 8"?



Ελένη, το κλασσικό λευκό dob 8" είναι ενιαίου κλειστού σωλήνα. Δεν έχει ανάγκη από φωτοχιτώνιο, καθώς το αντίστοιχο κενό που υπάρχει στα truss dob είναι καλυμμένο από τον ίδιο τον σωλήνα στο λευκό 8"...



Οπότε μόνο σε truss σχεδίαση για να καλυφθεί το κενό μεταξύ των 2 κομματιών της κατασκευής...

[Dimitris M.]

Μπράβο βρε Μάνο!!! Έκανες πολύ καλή δουλειά!!"Μάθε τέχνη κι αστηνε.." που λέει και η παροιμία!!

Στην 4η φωτογραφία, σ'αυτην που έχεις τραβήξει το εσωτερικό του σωλήνα σου, είναι εμφανές νομίζω

το πόσο σκοτεινός είναι πλέον ο σωλήνας σου.. κάτι τελευταίο που πιστεύω πως χρειάζεται να κάνεις είναι

να βάψεις το σωλήνα με μαύρο ματ σπρέι ή να τον επενδύσεις με αυτοκόλλητο μαύρο βελούδο (όπως έχει κάνει κι ο Τάσος)

κι εννοώ τα τμήματα του σωλήνα γύρω από το δευτερεύον αλλά και το πρωτεύον κάτοπτρο.. αν προσέξεις τα δυο

αυτά σημεία σε σχέση με το ύφασμα που έβαλες θα δεις ότι είναι γκρι χρώμα κι όχι μαύρο όπως θα έπρεπε κανονικά να είναι..

αν κάνεις κι αυτό το τελευταίο βήμα, πιστεύω πως την επόμενη φορά που θα πας για παρατήρηση, θα νομίζεις πως βλέπεις

απο άλλο τηλεσκόπιο! Όπως και να χει η κατασκευή σου πέτυχε πληρως κι αυτό ειναι που μετράει!! Καλές παρατηρήσεις!!
