xaralam

Καθαρα θεμα φιρμας για μενα . Ισως λιγο καλυτερα ηλεκτρονικα και καποια περισσοτερη προσοχη στην κατασκευη . Η asi 1600 εβγαλε 3 version μεχρι να λυσει καποια προβληματα με υγρασια κτλ. Συνηθως η Atik δεν παρουσιαζει τετοια θεματα τουλαχιστον στα μοντελα της μεχρι τωρα . Τωρα αν ολα αυτα δικαιολογουν 400 ευρω διαφορα η αποψη μου ειναι πως οχι .

Μιας και ο καιρός δεν μου έχει κάνει την χάρη έχω επιδοθεί σε διάφορες κατασκευές. Επειδή σκοπεύω να χρησιμοποιήσω την asi 224mc για τουλαχιστον 2 λεπτές λήψεις παράλληλα με την ccd είπα να φτιάξω την δική μου εκδοχή του γνωστού cooling modification για τις καταπληκτικές αυτές κάμερες . Αγόρασα λοιπόν ένα Peltier απο ebay μια μεταχειρισμένη ψύκτρα απο υπολογιστή . Το peltier μπηκε στο σωμα της asi με θερμοαγωγιμη παστα και απο πανω η ψυκτρα ενω χρησιμοποιησα αυτοκολλητα τσόχας για μείωση των όποιων κραδασμών και έντυσα την κάμερα με αυτοκόλλητη τσόχα για αποφυγή σχηματισμού υγρασίας στο σώμα της. Το peltier συνδέθηκε στον θερμοστάτη που βλέπετε ενώ ο ανεμιστήρας όχι, ωστε οταν ανοιγοκλείνει το κύκλωμα να μην εχω κραδασμούς από το άνοιξε κλείσε του ανεμιστήρα. Αγόρασα σύρμα χρωμονικελινης και ακολουθώντας τις οδηγίες που θα βρείτε στα παρακάτω λινκ έφτιαξα ενα usb dew heater για την camera και άλλο ένα για το τηλεσκόπιο με κόστος γύρω στα 4 Ευρω https://www.blackwaterskies.co.uk/2013/05/making-your-own-nichrome-dew-heater-bands/ . Η απόδοση του dew heater για την καμερα ειναι στα 0.30w ανα cm (1.11 Αmp) ενω για το τηλεσκόπιο στα 0.25 (1.52 Amp). Τοποθέτησα το θερμόμετρο του θερμοστάτη σε τέτοιο σημείο ωστε να εχω την ελάχιστη δυνατή διάφορα μεταξύ της θερμοκρασίας του θερμόμετρου και του αισθητήρα για πιο ακριβή αποτελέσματα Έτσι εχω απόκλιση 0.6 με 0.7 βαθμούς απο αυτη που δείχνει ο θερμοστάτης και απο αυτη που εχει ο αισθητήρας. Ξεχωριστή τροφοδοσία χρειάζομαι μονο για το peltier καθώς τα dew heaters ειναι και τα δυο usb οπότε συνδέονται μαζι με όλα στο usb hub που ειναι αρκετα ισχυρο 4 Amp.Στο εσωτερικό της κάμερας τοποθέτησα ένα σακουλάκι silica gel για τυχόν υγρασία χωράει μια χαρα και μπαίνει πανεύκολα καθώς όπως ξέρουμε όλες οι asi ξεβιδώνουν απο μπροστά και αποκαλύπτεται το εσωτερικό τους . Σε θερμοκρασία δωματίου 19 βαθμούς ειχα τα παρακατω αποτελέσματα . Αρχή λήψεων θερμική ισορροπία μετά απο 10 λεπτα 26.5 βαθμοι στον αισθητήρα. Άνοιγμα peltier και dew heater θερμική ισορροπία σε μόλις 5 λεπτά θερμοκρασία αισθητηρα 9.3 με ρύθμιση θερμοστατη 9.5 . Το σύστημα ανοιγόκλεισε και δούλεψε δοκιμαστικά 3 ωρες. Σε όλη τη διάρκεια η κάμερα ελέγχθηκε για υγρασία στο τζαμάκι χωρίς το παραμικρό ίχνος . Nα σημειωθεί εδώ ότι χωρίς το dew heater η θερμοκρασία στον αισθητήρα πέφτει κοντα στους 4 βαθμούς C αλλά μάλλον θα έχουμε προβλήματα υγρασίας μετά στο τζαμάκι και από ότι βλέπω μια θερμοκρασία κοντά στους 8-10 βαθμούς στον αισθητήρα δίνει αρκετά καθαρά darks. ΥΓ Το συνολικό κόστος μαζί με καλώδια Velcro αυτοκόλλητες τσόχες σύρμα πελτιερ κτλ 20 Ευρώ . Ενώ το βάρος είναι περιπου 400-500γρ Μετα από 1 ώρα υγρασία 0 Θερμομετρο θερμοστατη στο σωμα της καμερας dark frame 26.5c peltier off 120 sec unity gain 134 Camera usb dew heater Dark frame 9.2 C peltier on 120 sec unity gain 134

Θα συμφωνήσω με τον Ηλία . Στα χρήματα αυτά καλύτερο θα ήταν να πας σε μια μεταχειρισμένη, ψυχόμενη μονόχρωμη ccd την οποία θα βρεις γύρω στα 500- 600 Ευρώ . Αν προσθέσεις βέβαια φίλτρα και τροχό και ένα οδηγητικό + μια κάμερα οδήγησης θα υπολογίσεις άλλα 300 περίπου οπότε πας στα 800 με 900 . Τα φίλτρα ο τροχός κτλ θα σου μείνουν βέβαια όταν θα θες να προχωρήσεις σε αλλαγή καμερας. Αν πας στην λύση μη ψυχόμενης γρήγορα θα χρειαστεί να την αλλάξεις όσο θα μεγαλώνουν οι απαιτήσεις σου και θα χάσεις αρκετά χρήματα . Καλό θα ήταν να μαζέψεις ένα ποσό γύρω στα 1000 Ευρώ και να προχωρήσεις σε μια αγορά που θα σε καλύψει για αρκετό καιρό και όταν αποφασίσεις να αλλαξεις να μην χάσεις πολλά χρήματα .

Αν έχεις κάποιος 2.5kg - 5kg ας στείλει πμ . Βρέθηκε ευχαριστώ Ηλία

Up ! 35 Ευρώ μείωση τιμής

Πωλείται το συγκεκριμμενο φιλτράκι http://www.baader-planetarium.com/en/filters/deep-sky/baader-uhc-s--l-booster-filter.html σε άριστη κατάσταση προς 35 Ευρώ. Μεταφορικά για το φίλτρο δικά μου.. Ευχαριστώ .

Ένα δείγμα από τον focuser . Η εστίαση έγινε με maximdl η πρώτη φωτο είναι μονο stretched ενώ η δευτερη έχει gausian blur για μείωση του θορύβου ... Χρόνος έκθεσης 40 λεπτά ... Η εστίαση έγινε πολύ εύκολα χωρίς προβλήματα ....

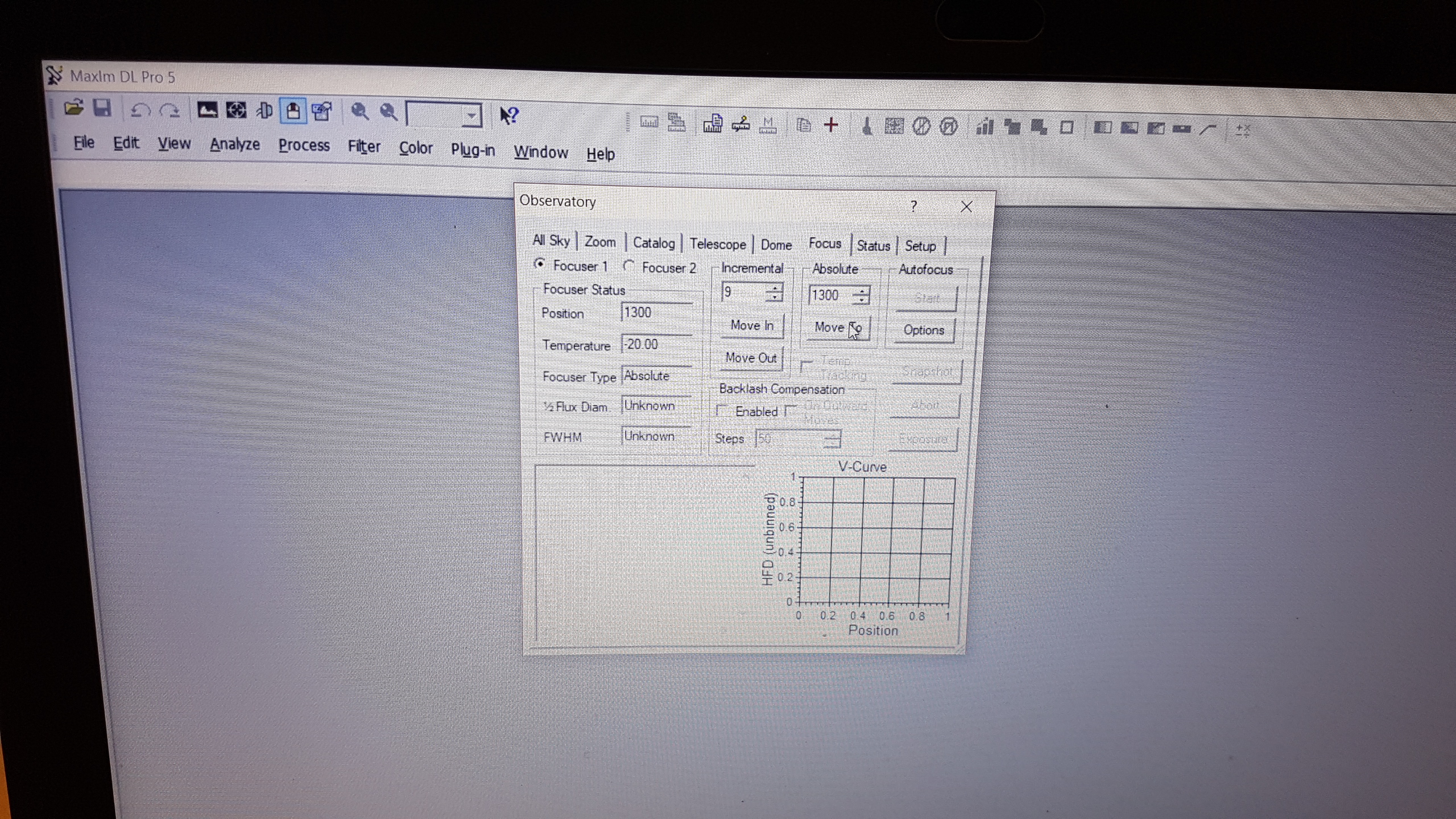

Σταμάτη μάλλον είσαι οκ και για 1/16 αλλά αφού μπορείς και 1/32 δοκίμασε πρώτα στο 1/32 να δεις πως συμπεριφέρεται και μετά στο 1/16. Με το δικό μου μοτέρ από την ΕQ3-2 που έχει 5760 βήματα με το gear box για να διορθώσω το backlash δίνω την τιμή 70 με 80 steps στο maximdl στο πεδίο backlash compensation . Δες τι παίζει για σένα με 1/16 και 1/32 και διάλεξε το ένα από τα δυο .... Δεν ξέρω αν στο 1/32 η παραπάνω τιμή διόρθωσης ξεφεύγει ή όχι αλλά μόλις κάνεις κάποιες δοκιμές θα το διαπιστώσεις αμέσως .... Υγ. Στο 1/32 θα 'εχεις περίπου 14 βήματα στην CFZ

Ναι το κόστος είναι ελάχιστο μπορείς να πάρεις διάφορους συνδυασμούς ! θεωρητικά καλύπτεσαι με το nema 14 για τον φακό ...

Σταμάτη όσο πιο μικρό F έχεις τόσα περισσότερα Steps per revolution θες .CRITICAL FOCUS ZONE in microns = focal_ratio * focal_ratio * 2.2 =2*2*2.2=8.8 microns θες περίπου το λιγοτερο 10 steps στα 8.8 microns . Μέτρα το step size του εστιαστή Step Size in microns = (distance one full focuser rotation in mm * 1000) / stepper motor steps per revolution , δες ποσα steps σου δίνει το παραπάνω setup steps = CFZ/ εστιαστή Step Size για 1, 1/2 , 1/4, 1/8 με το παραπάνω μοτερ, αν είσαι κοντα στο 10 η παραπάνω είσαι οκ . Βέβαια οι παραπάνω τύποι είναι για εστιαστη τηλεσκοπίου αλλά δεν νομίζω να εχει διαφορά στο φακό. Με 4/1 θα έχεις 1600 steps στον φακο στο 1χ και 12800 στο 1/8 οπότε μάλλον θα είσαι οκ με DRV8825 αφου οδηγεί μέχρι 1/8. βέβαια αν αργότερα το θες για τηλεσκόπιο δεν ξέρω αν θα σε καλύψει η ροπή του .

Σταμάτη όλες οι εταιρείες γνωστές και μη δεν θα αναφέρω ονόματα τα nema ή παρόμοια μοτερ (δες εδώ το ''BM35BY48HS100'' στον πίνακα https://www.alibaba.com/product-detail/35mm-4-phase-12v-0-4a_60493079960.html ) χρησιμοποιούν οι περισσότερες τουλάχιστον το backlash είναι πρόβλημα αλλά με προγράμματα Autofocus διορθώνεται μην σε αγχώνει τόσο ....

Aν είσαι άσχετος από ηλεκτρονικά όπως εγώ η L298N μου φάνηκε πιο plug n play

Το βρήκα το nema17 - pg27 (planetary gear = pg ) έχει 5370 steps και 0.06 step angle.

Καλημέρα Σταμάτη αυτό που σου πρότεινα έχει planetary gears reduction δεν είναι το απλό nema δες το link και έχει κάπου 5036 steps στο 1x

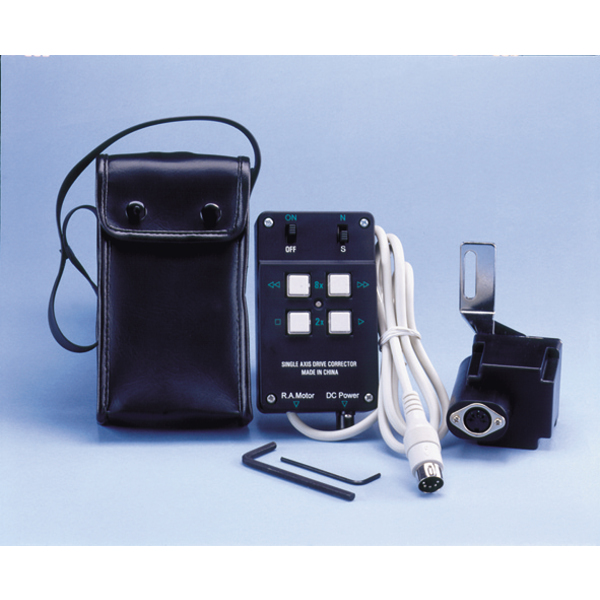

Σταμάτη καλησπέρα, Το μοτέρ που χρησιμοποιώ εγώ είναι ένα παλιό μοτεράκι για eq3-2 δες παρακάτω την εικόνα το οποίο μου είχε ξεμείνει από παλιά . Το παραπάνω project μπορείς να το φτιάξεις με motherboard Αrduino κόστος από ebay 3 Euro και μετα η δευτερη πλακέτα που βλέπεις στις εικόνες είναι το driver του moter . H συγκεκριμμένη είναι η L298N κόστος 1-3 Ευρώ ebay. Μπορείς όμως να χρησιμοποιήσεις αλλό driver όπως L293D , Easydriver κτλ δες το λινκ στην πρώτη ανάρτηση. Για το κάθε driver θα βρεις εκεί και τα αντιστοιχα software ASCOM drivers και οδηγίες για την κατασκευή καθώς και για τα μοτερ που ταιριάζουν . Εγώ επέλεξα το L298N γιατί είναι πολύ ευκολο στην κατασκευή ( πραγματικά για άσχετους ) και επειδή το μοτεράκι που έχω έχει και καλή ροπή και ικανοποιητικό βήμα καθώς έχει planetary gears άρα αρκετά steps per revolution . Έχει όμως ένα μειονέκτημα δεν μπορεί να οδηγήσει το μοτερ με step reduction 1/4,1/8, κτλ, μόνο 1, και 1/2. Πχ αν επιλέξεις μοτέρ με 200 steps ένα άλλο driver με δυνατότητα reduction 1/8 θα σου δώσει 1600 steps αλλά θα είναι πιο σύνθετη κατασκευή . Θα σου έλεγα να διαβάσεις αυτό https://10gbps-io.dl.sourceforge.net/project/arduinofocuscontrollerpro/Documentation/myFocuserPro.pdf . Θα σου λύσει πολλές απορίες . Γνώμη μου είναι πως το μοτέρ NEMA17-PG27 https://www.omc-stepperonline.com/geared-stepper-motor/nema-17-stepper-motor-bipolar-l48mm-w-gear-raio-271-planetary-gearbox-17hs19-1684s-pg27.html θα σε καλύψει πλήρως με την L298N http://www.instructables.com/id/Control-DC-and-stepper-motors-with-L298N-Dual-Moto/

Όλα δουλεύουν άψογα...

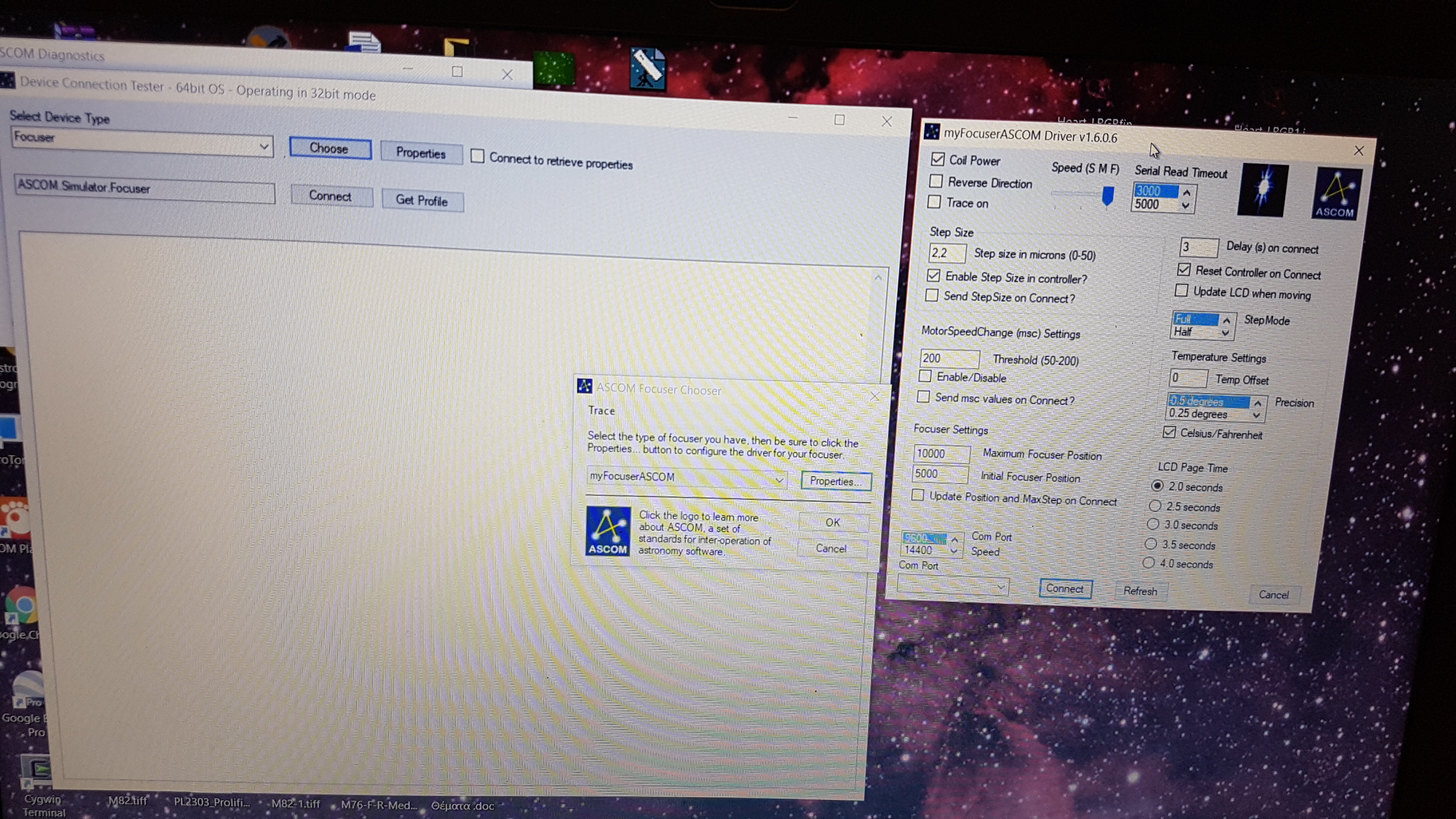

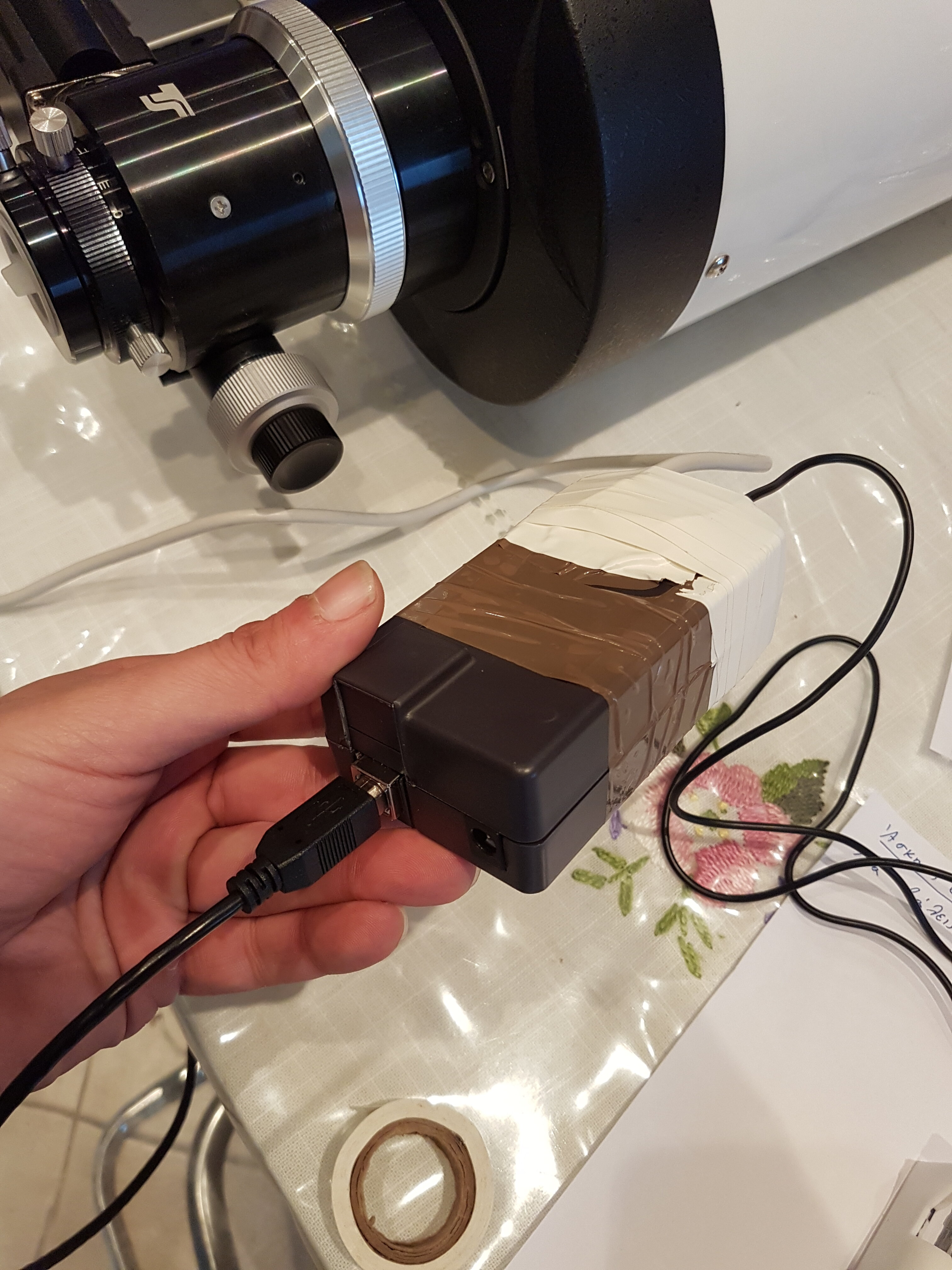

Μόλις ολοκληρώθηκε το project αυτόματου εστιαστη με Arduino Ascom drivers . Το κόστος μοτέρ , arduino uno, L298N driver για το μοτέρ και καλώδια δεν ξεπερνά τα 40 με 45 Ευρώ συνολικά. Το software και τους drivers Ascom θα τους βρείτε εδώ καθώς και αρκετά χρήσιμα documents. https://sourceforge.net/projects/arduinofocuscontrollerpro/ . Η κατασκευή είναι απλούστατη και δεν απαιτεί γνώσεις. Εγώ είμαι άσχετος από ηλεκτρονικά και το έφτιαξα σε 5 λεπτά. Αν κάποιος θέλει να το φτιάξει ευχαρίστως να τον βοηθήσω. Δείτε εδώ video https://www.youtube.com/watch?v=gMlqPg8Pxmo

Έχεις δίκιο αλλά δεν ξέρω κάποιο άλλο κατάστημα να σου προτείνω . Το κόστος για μια ραβδο ενός μέτρου είναι από 1,7 εως 2,8 ευρώ από εκεί που το πήρα εγώ. Βρηκα το λινκ https://www.leroymerlin.gr/gr/kigaleria/exoteriki-kigaleria/sidera-profil-kai-axesouar/ravdos-upsous-1m-60605216/ https://www.leroymerlin.gr/gr/kigaleria/exoteriki-kigaleria/sidera-profil-kai-axesouar/ravdos-upsous-1m-60012834/

Σε όποιο Leroy Merlin και να πας ( εγώ πήγα αεροδρομίου ) θα βρεις ραβδους του 1 μέτρου σε ότι πάχος θες κάποιες από αυτές είναι τρυπημένες και κάποιες όχι . Διαλέγεις και βλέπεις ... Όλες οι ασημένιες είναι ευκαμτες για αυτό έκοψα και έβαλα 2 κομμάτια εγώ για να βελτιώσω την ακαμψία και κόβονται πολύ ευκολα με το χέρι . Επίσης η logo κάνει πολύ καλή δουλειά και δεν χρειάζονται extra τρύπες δεν ξεκολάνε με τίποτα (το δοκίμασα με σφυρί ).

To hand controller που έχω δίνει ταχύτητα μέχρι 8x . Συνήθως εστιάζω στα 1 με 2 cm . Για να φτάσει εκει με 8x θέλει γύρω στα 40 δευτερόλεπτα οπότε δεν χάνεις χρόνο , μπορείς βέβαια αν θέλεις να απελευθερώσεις το coupler και όταν φτάσει ο ετσιαστής στο σημείο που θές αν είναι πολύ πίσω να το ξανασφίξεις χρόνος 2 με 3 δευτερόλεπτα . Ο χρόνος που κάνεις με το χέρι να εστιάσεις είναι πολύ περισσότερος λόγο αναταράξεων . Σκοπός είναι να φτιάξω και μια έκδοση με Arduino όπου εκεί βάζεις εσύ την ταχύτητα και με ASCOM drivers εστιάζεις αυτόματα . Το κόστος είναι γύρω στα 10 Ευρώ επιπλέον αλλά και έτσι η ευκολία εστίασης είναι πολλάπλάσια σε σχέση με το χέρι...

Όλοι ξέρουμε πόσο μπελάς είναι η διαδικασία του focus και τις γνωστές αναταράξεις όταν κάνουμε μικρομετρικες κινήσεις στον εστιαστη . Οι έτοιμες λύσεις για αγορά ηλεκτρικού εστιαστη στοιχίζουν το λιγότερο 100 + Ευρω . Είχα λοιπόν ένα μοτερακι με hand controller για eq2 από παλιά για ένα project που είχα στο μυαλό μου και ποτέ δεν υλοποίησα . Μου είχε στοιχίσει γύρω στα 40 Ευρώ νομίζω πάνω κάτω τόσο κάνει και τώρα. Απο το να το έχω να κάθεται λοιπόν μου ήρθε η ιδέα να το δοκιμάσω σαν μοτέρ στον εστιαστη. Υλικά extra που χρειάστηκα μια logo κόλλα Ναι σωστά διαβάσατε και μια ραβδο 1 μέτρου με τρύπες που πήρα από το leroy 2.8 Ευρω . Εκοψα 2 λαμακια στο μέγεθος που ήθελε με το χέρι άμα τα λυγισετε κόβονται πολύ εύκολα τα κόλλησα μεταξύ τους με logo και πάνω στο μοτέρ επίσης με logo ( πραγματικά κολλάει γερά 😂 ) και δείτε το αποτέλεσμα .... Κόστος για όποιον έχει το μοτέρ.... 3-3,5 Ευρώ... Video εδώ ..... https://www.youtube.com/watch?v=03CV0WA6XmM https://www.youtube.com/watch?v=toKpwJEqLzw
