Κατασκευη οδηγητικου τηλεσκοπιου απο Ερευνητη

[Aggelos Kechagias]

Εδω και καιρο με εχει απασχολησει η μετατροπη ενος απλου ερευνητη σε οδηγητικο τηλεσκοπιο.Το θεμα ειναι αρκετα παλιο και παιζει πολυ στα ξενα sites και οπως φαινεται κανει δουλεια. Ο λογος του να κανουμε αυτη την πατεντα ειναι φυσικα η αφαιρεση βαρους απο το φωτογραφικο μας συστημα.

Μιας και εχει συννεφα ειπα να κατσω να ασχοληθω και να φτιαξω το δικο μου finderguidingscope

Η ολη διαδικασια ειναι αρκετα απλη αρκει να εχετε στην κατοχη σας εναν ερευνητη μεγαλουτσικο (χρησιμοποιησα 9x50).



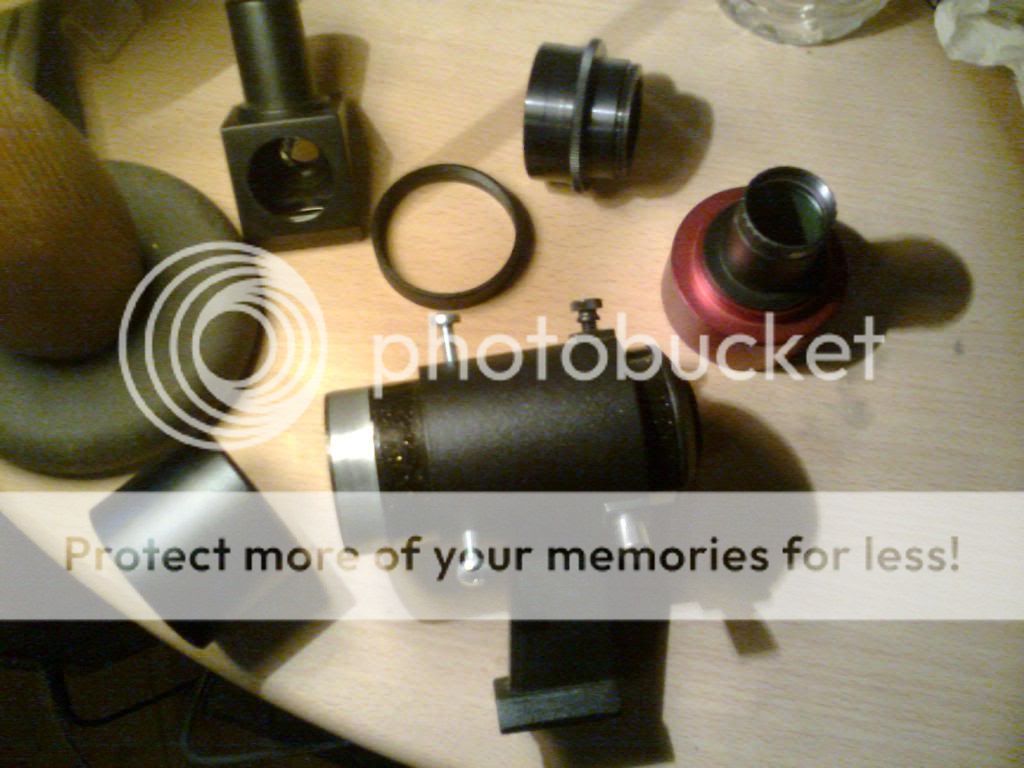

Ψαχνοντας στο κουτι με τους παραπανισιους ανταπτορες βρηκα αυτο που χρειαζομουν για να προσθεσω απο πισω την QHY5





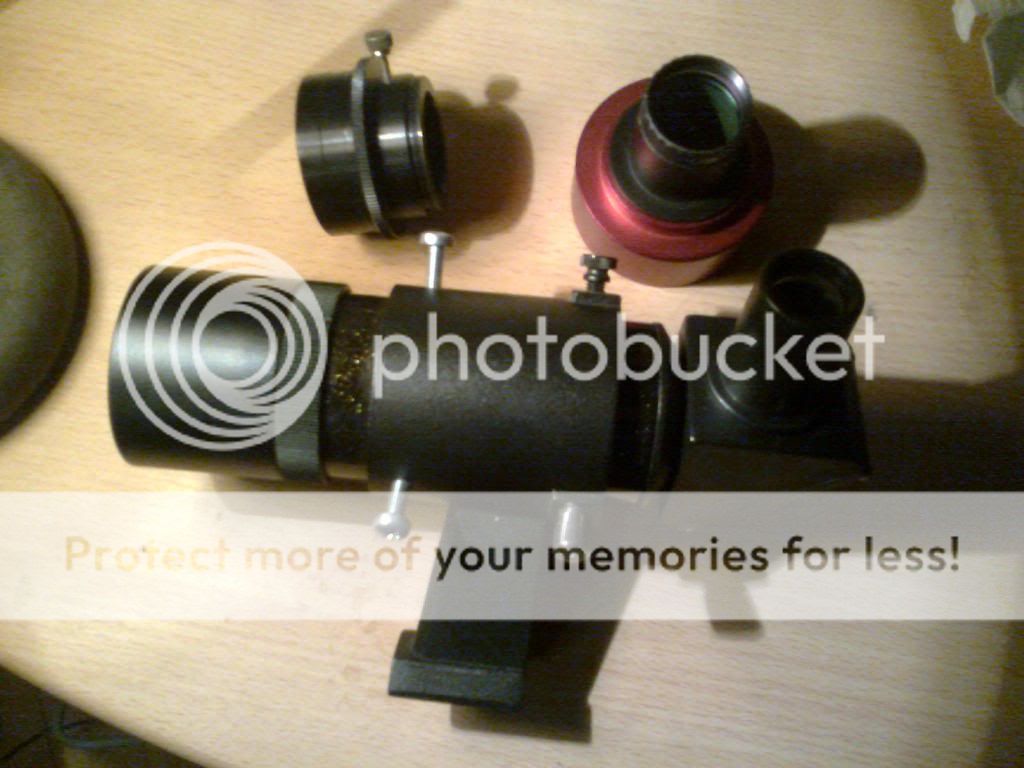

Η αφαιρεση του μπροστινου δαχτυλιδιου ειναι απαραιτητη μιας και απο εκει θα εστιαζουμε (αν δεν το αφαιρεσουμε θα μας εμποδιζει την εστιαση)

Επισης ξεβιδωσα τον διαγωνιο ετσι ωστε να βαλω στην θεση του τον ανταπτορα για να πιανει σε 1.25.

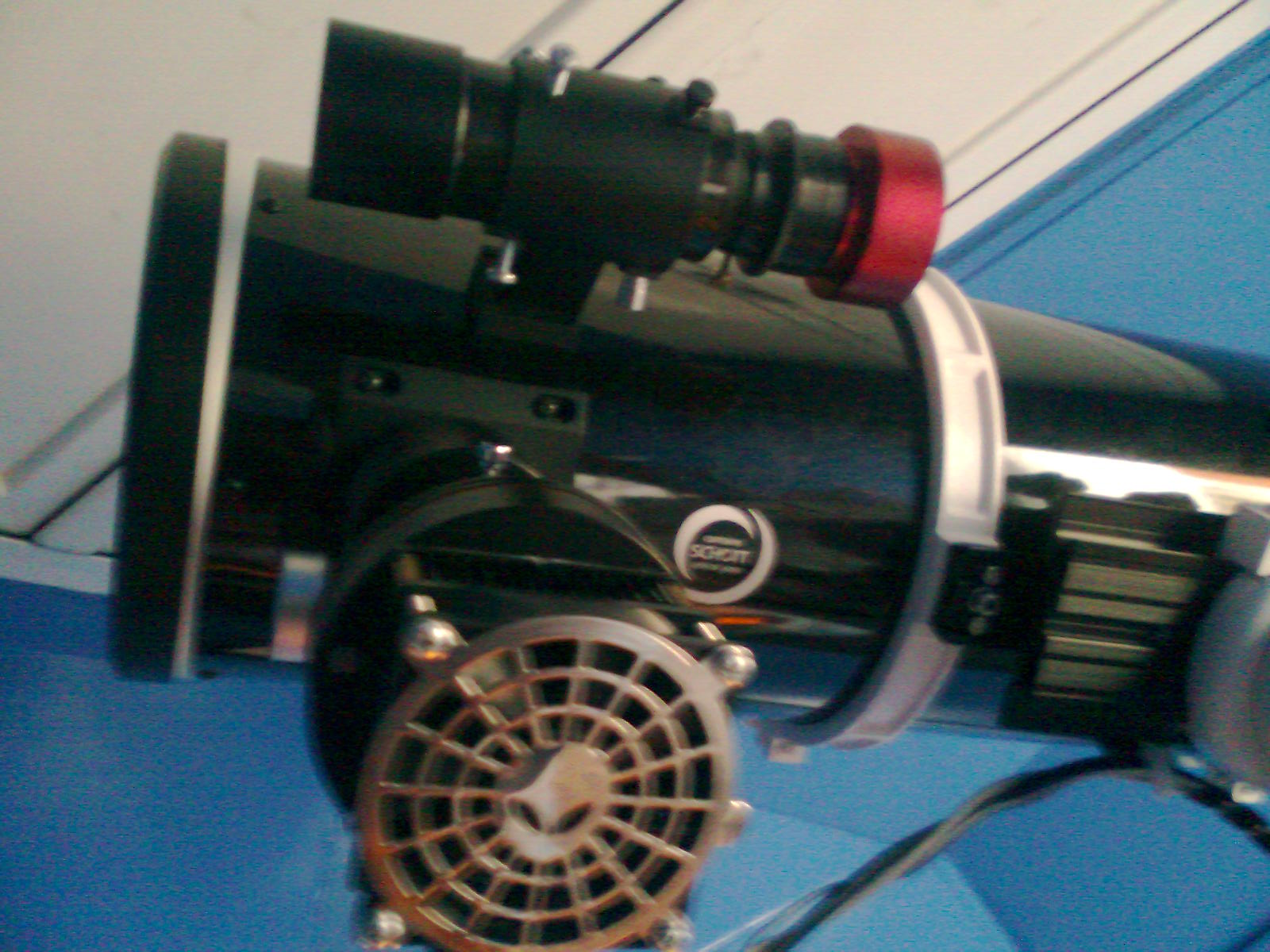

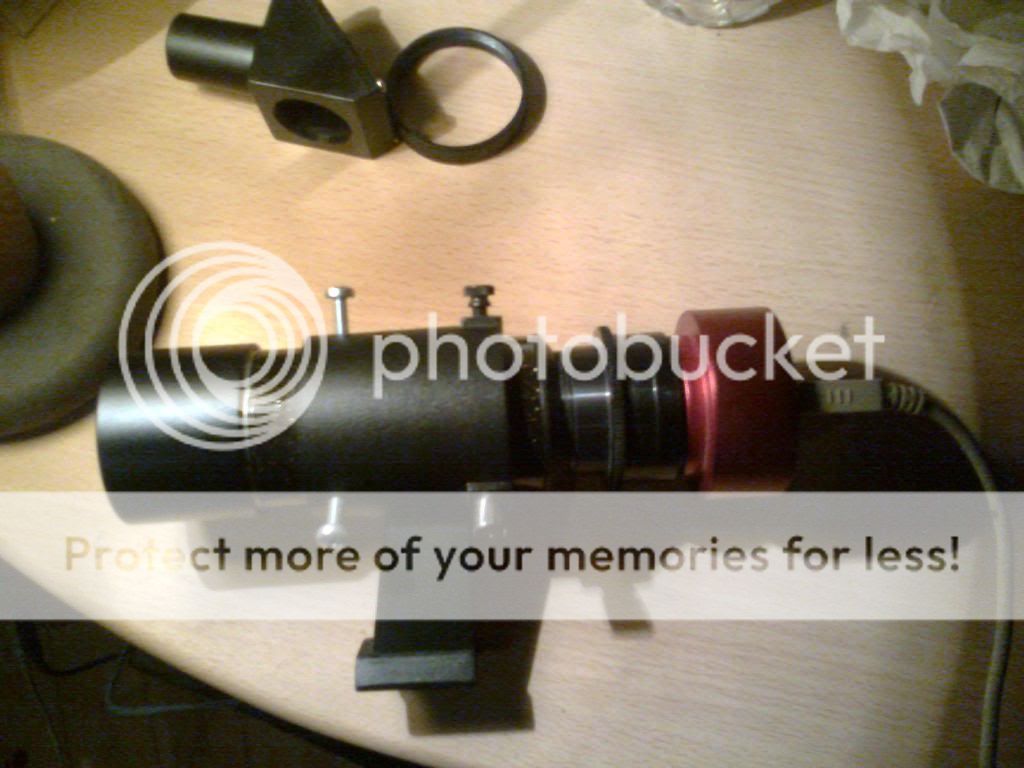

Ολα στην θεση τους και ετοιμος για guiding





Εδω μια φωτο απεναντι στο βουνο για να δουμε πως εστιαζει κανονικα.







Φυσικα απο τα βιδακια θα μπορουμε να αλλαζουμε οδηγητικο αστερι οπως κανουμε με τα δαχτυλιδια (αν και δεν νομιζω να χρειαστει).

Αλλη μια πατεντουλα καλη για το πως θα πιασετε την καμερα πισω στον ερευνητη ειναι αυτη http://msfastro.net/articles/finder_guidescope/index.html



Συντομα θα κανω τεστ (ου με τετοιο καιρο πολυ συντομα) για να δουμε αν οντως κανει δουλεια.



UPDATE 18/1/2012



Τέρμα οι πατέντες τέρμα τα μηχανουργεία.

Παρέλαβα και εγώ τον Orion Mini 50mm Guide Scope o οποίος στην ουσία είναι ένας έτοιμος ερευνητής για να παίξει τον ρόλο το οδηγητικού.Όπως φαίνεται και στην παρακάτω φωτογραφία έχει 1.25 έτοιμη υποδοχή για να μπεί η οδηγητική κάμερα (Qhy 5 / Orion StarShoot AutoGuider κλπ).

H διαφορά στην βάση του με τους κανονικούς ερευνητές ειναι ότι έχει 3 βιδάκια για την ρύθμιση του ενώ η αλλη είχε δυο και μια με ελατήριο με αποτέλεσμα να υπήρξε μια ελαστικότητα και έτσι να μήν συγκρατούσε στιβαρά τον ερευνητή μας.

Το κόστος του ειναι περίπου στα 90 ευρώ και πιστέυω πως έρχεται καλύτερα σε τιμή απο το να αγοράσουμε έναν ερευνητή + τον αντάπτορα για 1.25.

Φυσικά το παραπάνω πακέτο συμφέρει όσους δεν έχουν καθόλου ερευνητή και θέλουν να αγοράσουν έναν καινούργιο για να κάνουν αυτή την δουλειά.

Μόλις και όταν καθαρίσει ο καιρός θα βγάλω και μία φωτό με τα άστρα μέσα απο το Phd







Παρελκόμενα συσκευασίας



\



Με δαχτυλιδάκια για βάση (δεν περιέχονται στο πακέτο)



[Βασίλης_Μ]

Συγχαρητήρια μαστροΆγγελε.....



Όντως έξω παίζει πολύ αυτή η πατέντα, ειδικά σε μικρές εστιακές <500-600mm.



Ανυπομονώ να δω το αποτέλεσμά σου, που είμαι σίγουρος ότι θα παίξει σωστά.



Ωραίος ο μάστορας

[raxxla]

Μπράβο κ. Μάστορα!!

(τι σ'επιασε παιδί μου και πέταξες τόσο βάρος;; είπαμε να ελαφρύνουμε, όχι να ρέψουμε )



Περιμένουμε τεστ με άστρα, όχι αυτοκινητάκια..

[planetman]

Ωραίος ο Άγγελος, πολύ καιρό σκεφτόμουν το ίδιο πράγμα. Ξέρει κανείς πόση εστιακή έχουν οι κινέζικοι ερευνητές 9x50 και 8x50;

[kkokkolis]

Περίπου 200mm

Αν το προσοφθάλμιο είναι γνωστής εστιακής απόστασης, μπορείς να το βρεις με ακρίβεια, αλλά γύρω εκεί κυμαίνεται. 200/25=8x, 200/20=10x και υπάρχουν ενδιάμεσα προσοφθάλμια, πχ 23mm στους Stellarvue, τα οποία δίνουν γύρω στο 9x

Τα συμπεράσματα αυτά είναι έμμεσα, εξαιρουμένης της περίπτωσης των Stellarvue (που δεν είναι κινέζικοι, αλλά έχουν κινέζικο σώμα).

Αλλά νομίζω εσείς δεν θα έχετε πρόβλημα να το μετρήσετε. Όπως προσαρμόσατε κάμερα, μπορεί να προσαρμοστεί γνωστό προσοφθάλμιο και να βρεθεί η μεγέθυνση και το TFOV, ώστε να εξαχθεί συμπέρασμα για το εστιακό μήκος. Έτσι δεν είναι;

Δεν νομίζω να αξίζει η ταλαιπωρία ωστόσο. Το μήκος του σωλήνα δείχνει πως δεν απομακρύνεται ιδιαίτερα από τα 20 εκατοστά.

[kookoo_gr]

αρκετα ενδιαφερον. με την SPC900NC λετε να δουλεψει αυτη η πατεντα;

[Aggelos Kechagias]

Λοιπον κυριοι η δοκιμη εγινε και τα αποτελεσματα οπως βλεπετε super

Φωτογραφικο τηλεσκοπιο Maksutov Newtonian (1000αρι)

οδηγηση με qhy 5 και ερευνητη 9x50

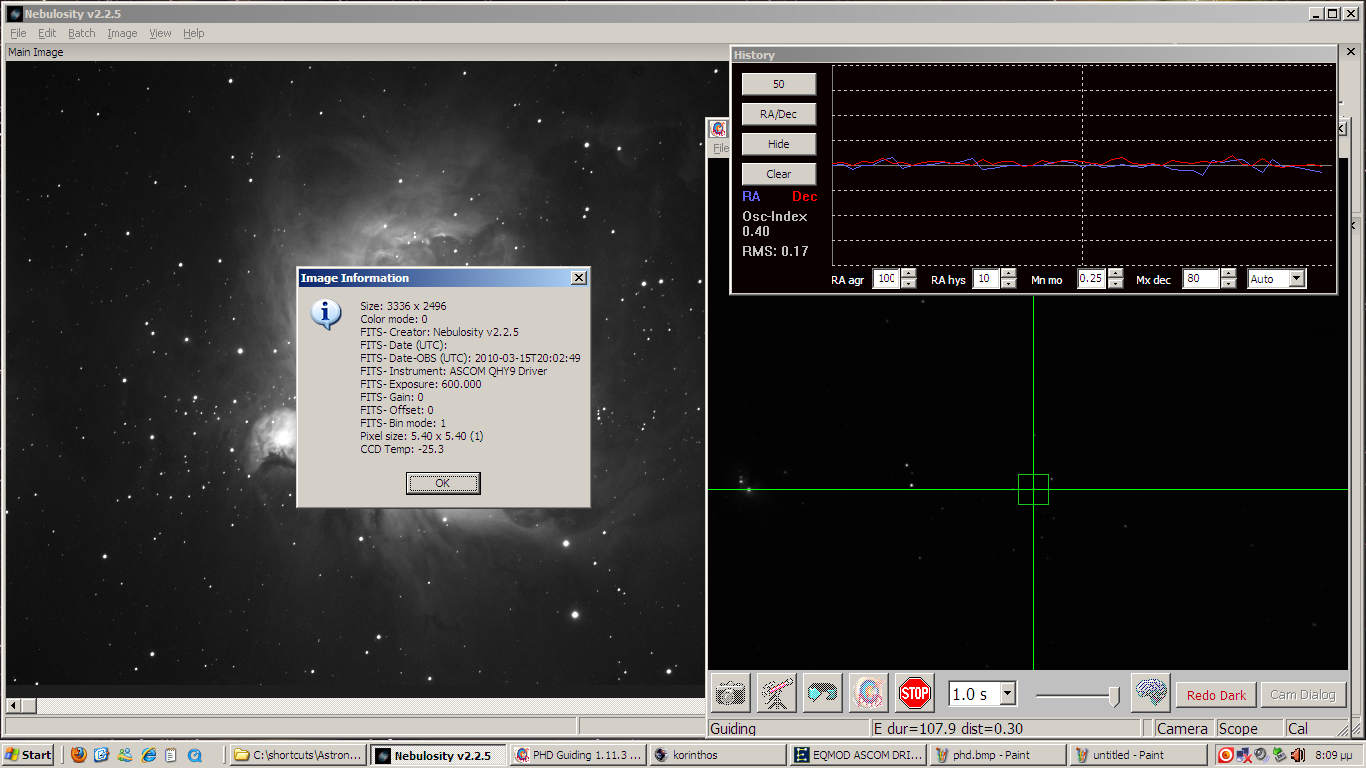

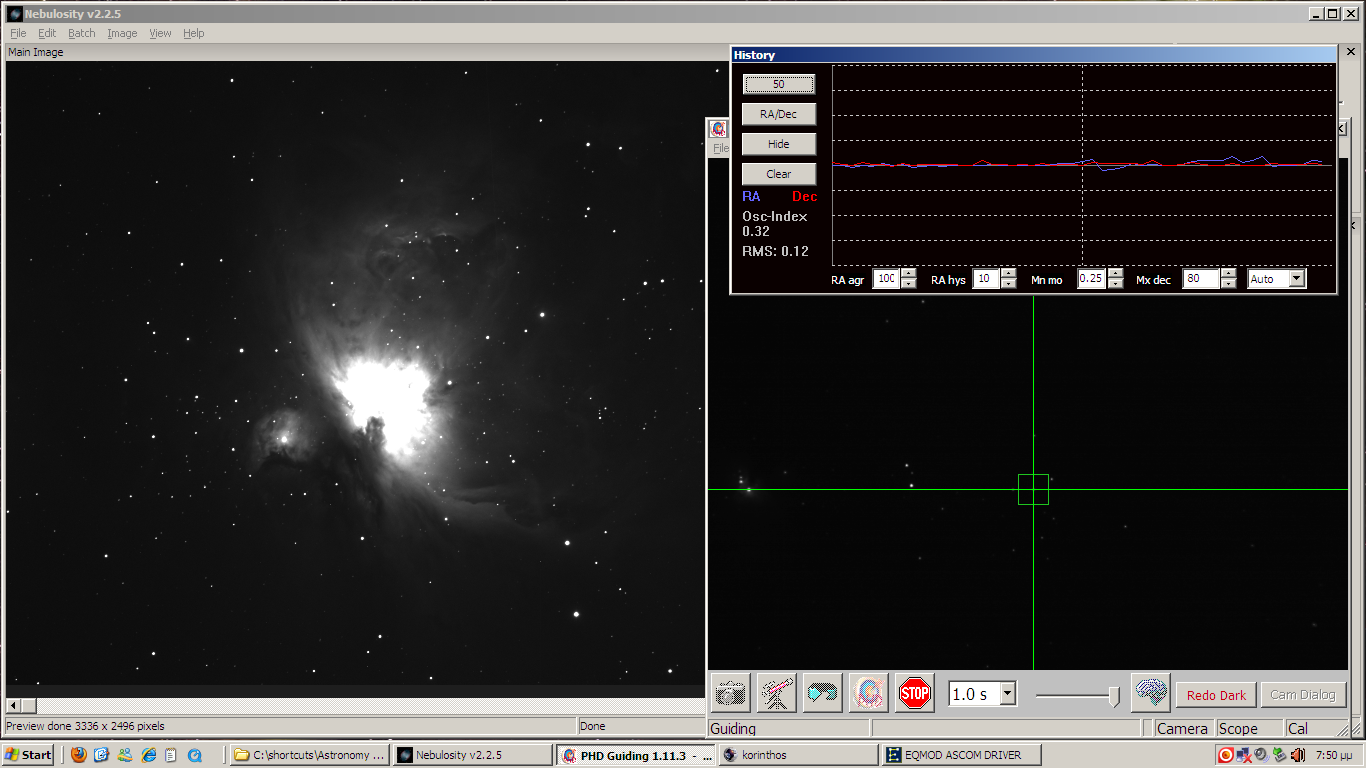

εκθεση 5 λεπτα

Το step στο phd εφοσον εχω μικρη εστιακη με τον ερευνητη (περιπου 200) το εβαλα 2000.

Το calibration εγινε το πολυ σε 1 λεπτο και ιδου

[Aggelos Kechagias]

Και 10 λεπτακια αμα λαχει

[evansg]

Ωραίος Άγγελε!

Με ψησες και προσπάθησα και εγω.

Με το viewfinder του ED80 και την orion starshoot autoguider (λογικά ίδια με την QHY) δεν θέλει με τίποτα να εστιάσει. Είδα πως το ccd πρέπει να εφάπτει ακριβώς πανω στη δίοπτρα. Ότι ring, adapter κι αν έχω, έχω backfocus τουλαχιστον 5mm.



Τουλάχιστον στου βουνό που δοκίμασα διοτι για τον ουρανό το ξέχασα λόγω συννεφίας... και βροχης

[Φαρμακόπουλος Αντώνης]

Ωραίος ο Mάστορας ,

Το setup με το οδηγητικό finder δεν δίνει λύσεις μόνο σε θέματα βάρους - ζυγίσματος αλλά και στις εξορμήσεις άλλο να κουβαλάς δύο τηλεσκόπια και άλλο ένα



Άραγε θα λειτουργεί άψογα και σε μεγαλύτερες εστιακές ? π.χ. στο CST με εστιακή 2350 ή 1450 με FR ? Mια δοκιμή θα μας πείσει. Το Σ.Κ. καιρού θέλοντος θα το επιχειρήσω finder έχω διαθέσιμο, πιστεύω να βρω και αντάπτορα να τον προσαρμόσω.

[zantespear]

Συγνώμη βρε παιδιά αλλά μια ερώτηση:

Σε τι εξυπηρετεί να έχουμε ίδιο εστιακό μήκος και για το τηλεσκόπιο και για το οδηγητικό?

[Aggelos Kechagias]

Εξτρα πληροφοριες να παρετε καμια ιδεα

http://mbsastronomy.com/2009/03/30/finderscope-turned-guidescope/

http://stargazerslounge.com/diy-astronomer/91778-diy-helical-focuser.html

και φυσικα καποιοι το πουλανε και ετοιμο αλλα.. http://www.kwtelescope.com/KWT_KWIQ.htm



Σπυρο δεν εξυπηρετει σε τιποτα πριν 10 χρονια ισχυε αυτο πλεον αναλαμβανει την βρωμικη δουλεια το PHD.

[kookoo_gr]

Αγγελε μας βλεπω να πουλαμε ολοι τα οδηγητικα μας τηλεσκοπια.

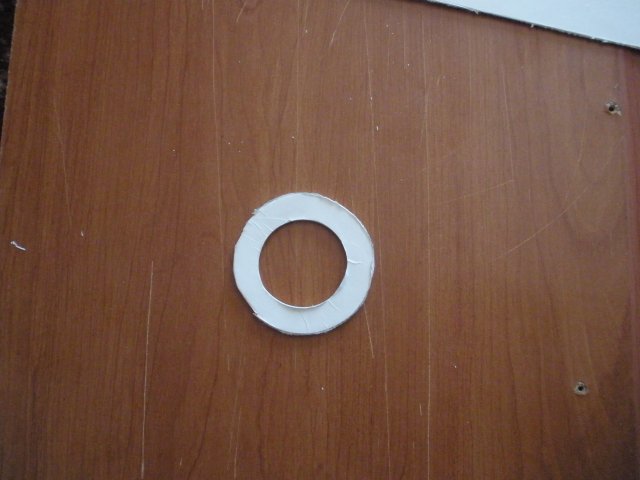

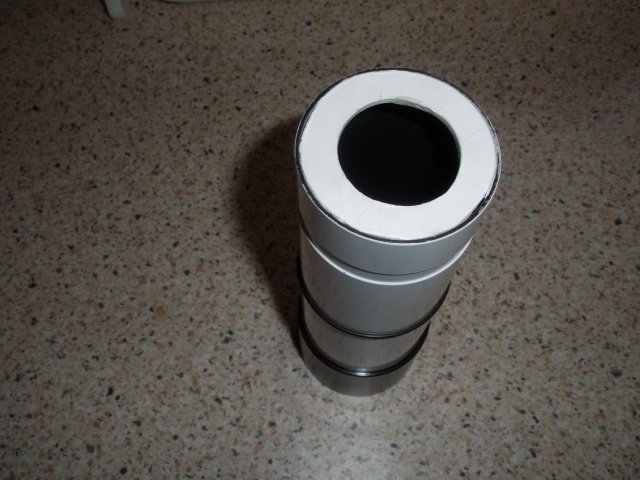

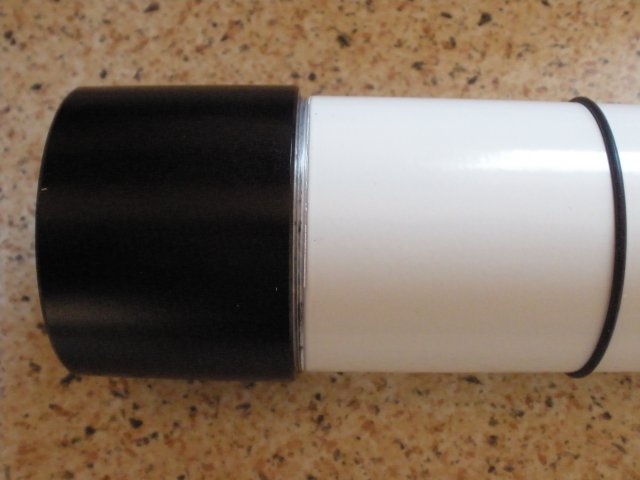

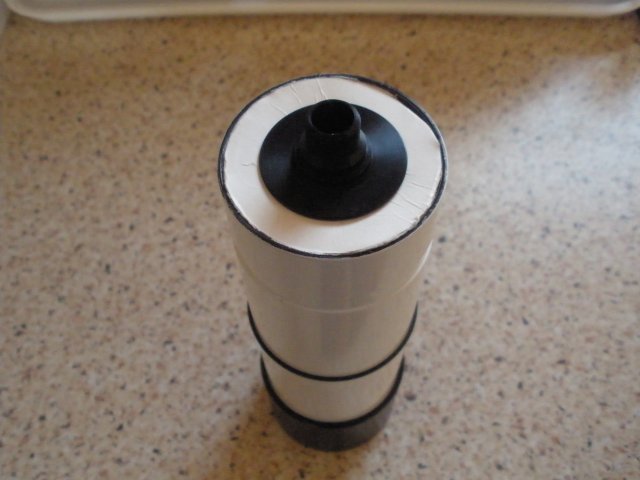

Ασχοληθηκα με την SPC900NC που εχω και τον ερευνητη 9χ50 του sw dob 8''. εφτιαξα ενα δαχτυλιδι 5 με 5,1 cm εξωτερικη διαμετρο και εσωτερικη διαμετρο οση η διαμετρος απο τον ανταποτορα 1,25 που εχω για την καμερα. η ολη κατασκευη εγιμε με σκληρο χαρτονι παχους 3mm για δοκιμαστικους λογους μερχρι να βρω δαχτυλιδι απο σωληνα pvc. η ολη διαδικασια μου πηρε περιπου μιση με μια ωρα. το χαρτονενιο δαχτυλιδι εφαπεται με την επφανεια του ερευνητη οπως φαινεται στις φωτο καθως εχω τραβηξει και το σημειο εστιασης. η εστιαση ειναι καρφι και το μονο που μου λειπει ειναι να μου περασει το κρυωμα και να φτιαξει ο καιρος για να κανω και εγω καμια δοκιμη και φωτογραφιση.

[Aggelos Kechagias]

Μπραβο μια χαρα σου βγηκε

Ελπιζω να δουμε και αλλες εκδοχες απο μελη του βοξ ετσι ωστε να καταληξουμε καπου με υλικα που μπορουμε να βρουμε οπουδηποτε.

[Ifikratis]

Καλή η ιδέα, ωστόσο θα περιορίζεται σε μικρές εστιακές.



Με εστιακή 200mm και την qhy5 θα πρέπει να δίνει ανάλυση ~5 arcsec/pixel



Ο κανόνας ότι οδηγούμε σε μεγαλύτερη εστιακή δεν πιστεύω ότι αλλάζει ως προς την αποτελεσματικότητα. Με sub-pixel guiding το phd κάνει καλή δουλειά αλλά μέχρι ίδια εστιακή.

Αν οδηγείς σε 5 arcsec/pixel και φωτογραφίζεις σε 2 λογικά θα υπάρχει πρόβλημα.

[Aggelos Kechagias]

Οταν λες μικρες εστιακες ?

[Ifikratis]

Αν οδηγείς σε εστιακή 200, εκεί κοντά πρέπει και να φωτογραφίζεις.



Άγγελε βλέπω 1000αρι mascutov και qhy9, άρα έχεις καλή ανάλυση.

Υποθέτω ότι έχεις πολύ καλή πολική και ζύγισμα. Δηλαδή για on the field αστροφωτογραφία (για τους υπόλοιπους) θα απαιτείται αρκετός χρόνος σε ρυθμίση της βάσης, ενώ η μεγαλύτερη εστιακή στην οδήγηση αφήνει περισσότερα περιθώρια λάθους στην πολική. Πόσο χρόνο μπορείς να πας unguided με αυτό το setup?



Το σίγουρο είναι ότι αν δουλέψει καλά σε γλιτώνει από πολύ βάρος...

[Ifikratis]

Για παράδειγμα, αν το σφάλμα στην οδήγηση είναι πχ στο RA +/-0.5 pixel, σημαίνει +/-2.5 arcsec/pixel.



Με την qhy9 και την 1000mm εστιακή θα έχεις ανάλυση περίπου (bin1x1) 1 arcsec/pixel.

Άρα σφάλμα 0.5 pixel στην οδήγηση θα μεταφράζεται +/-2.5 pixel κούνημα στην φωτογραφία.

Θα φανεί αν γίνει zoom..μικρολεπτομέρεια ίσως

[Aggelos Kechagias]

Ιφικρατη μια κλασικη πολικη εκανα οπως κανουμε ολοι αλλα το ζυγισμα το προσεχω παρα πολυ.

Δεν εχω δοκιμασει να κανω capture με απλο tracking αλλα αυτο που ειδα εχθες με εντυπωσιασε και ναι γλυτωσα πολυ βαρος (γυρω στα 6 κιλα).Το κολπο λειτουργει κανονικοτατα και θα το εφαρμοσω απο εδω και περα και αν μου κανει και σημερα ο καιρος την χαρη θα κανω και αλλη δοκιμη και θα ανεβασω νεα αποτελεσματα.Το θεμα το κουβεντιαζαμε καιρο ολοι μας λιγο πολυ αλλα δεν ειδα καποιον να κανει δοκιμη και να μας πει τι παιζει.

Βεβαια βλεπω ατομα που οδηγουν με τηλεφακο εδω και καιρο και μαλιστα με πολυ καλα αποτελεσματα οποτε γιατι να μην δουλεψει και ο ερευνητης.

Καποια πραγματα εχουν αλλαξει με την παροδο του χρονου και με την τεχνολογια που εχουμε πλεον στο hobby μας μπορουμε να καταφερουμε πραγματα που καποτε ηταν ασυλληπτα .

Οποτε testing testing testing και οχι λογια

[Ifikratis]

Σίγουρα αν το αποτέλεσμα μας ικανοποιεί τα λόγια και η θεωρία είναι περιττά..



Ο λόγος που το αναφέρω είναι ότι ίσως ευνοείται ο μεγάλος αισθητήρας και γενικότερα το μεγάλο πεδίο που δε θα φανούν ή δεν ενδιαφέρουν αυτά τα 2-3 pixel κουνήματος. Ειδικά με bin2x2 είναι αόρατα.

Αν όμως κάνεις ένα crop 700x500 pixel, δηλαδή το πεδίο που θα έβλεπε μικρότερη ccd στην ίδια εστιακή, εκεί πιθανόν να ενοχλεί αυτό το σφάλμα.

Θέλω να πω, τα πάντα είναι σχετικά, και ανάλογα τον εκάστοτε εξοπλισμό.

[Aggelos Kechagias]

Εχθες το ολο εγχειρημα ηταν χυμα στο κυμα που λεμε ουτε καν εστιασα στον ερευνητη ξεχαστηκα εντελως και το αφησα οπως ηταν απο την εστιαση που ειχα κανει απεναντι στο βουνο.

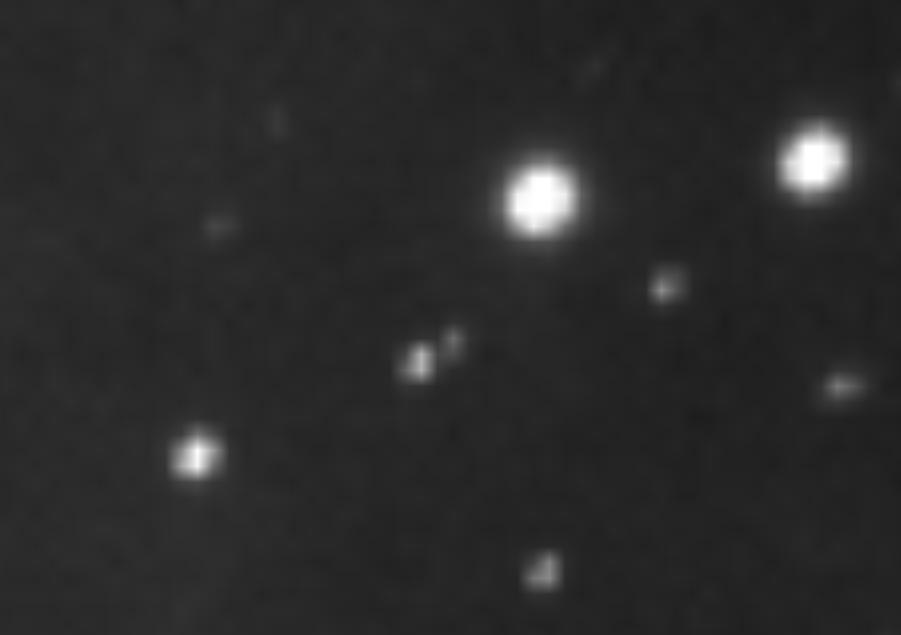

Οπως και να εχει η παρακατω 10λεπτη φωτο με zoom εμενα δεν με χαλαει

Πιστευω πως παει και καλυτερα .

[babgia]

& Ifikraths

Δεν ζούμε ποια στη εποχή που κάναμε ρύθμιση με το ΧΕΡΙ ή μεσω Off-axis. Τα προγράματσα μέσω PC αναλαμβάνουν την διαφορά χρόνου & δεν είναι απαραίτητο το οδηγικό να είναι σε εστιακή μεγαλύτερη του φωτογραγικού.

[Ifikratis]

Στο εύχομαι Άγγελε! Πιστεύω ειδικά με bin2x2 που δε χάνεις και απο sampling ιδιαίτερα θα δουλέψει θαυμάσια. Τώρα λέμε τις λεπτομέρειες, σε wide field αποτελεί πανάκεια πιστεύω η πατέντα.

[babgia]

Τα PC έχουν πλέον την δυνατότητανα καλύψουν κάθε ακάγκη μας.

[Ifikratis]

Μπάμπη καλησπέρα!



Αυτό ισχύει για κοντινές τιμές απόκλισης λόγω του ότι οι αλγόριθμοι υπολογίζουν subpixel θέσεις, αλλά όσο απομακρύνεσαι από την εστιακή της φωτογράφισης , αναγκαστικά λόγω ανάλυσης, η οδηγητική κάμερα δεν δύναται να δει μικροκινήσεις που κάνει το τηλεσκόπιο, τις οποίες βλέπει η μεγαλύτερη ανάλυση της φωτογραφιας (αν είναι μεγαλύτερη). Είναι θέμα καθαρά ανάλυσης.

Εξάλου κανένα πρόγραμμα ή βάση οδήγησης δεν κρατάει το οδηγητικό αστέρι με σφάλμα 0.00 στο RA και στο DEC. Αν η σχέση εστιακών οδηγητικού και φωτογραφικού είναι αρκετά μεγάλη, τότε πχ 0,2 pixel σφάλματος οδηγητικού μπορεί να ισοδυναμούν με 1 ή παραπάνω pixel σφάλματος του φωτογραφικού.
