Κατασκευη οδηγητικου τηλεσκοπιου απο Ερευνητη

[kookoo_gr]

γιατι δεν κοιταζεις την περιπτωση ενος flip mirror; το προβλημα ομως που πιθανον να εχεις τοτε ειναι οτι θα μεταφερθει το σημειο εστιασης αρκετα εξω απο τον ερευνητη και δεν θα εστιαζει η καμερα. ειναι σπαζοκεφαλια το θεμα

[παναγιωτης]

Οδηγητικός ερευνητής με την QHY5 (χωρίς το στοιχείο barllow που είχα βάλει γιατί ήθελε να πάει ο φακός του ερευνητή πιο έξω), PHD, callibration step 2000.

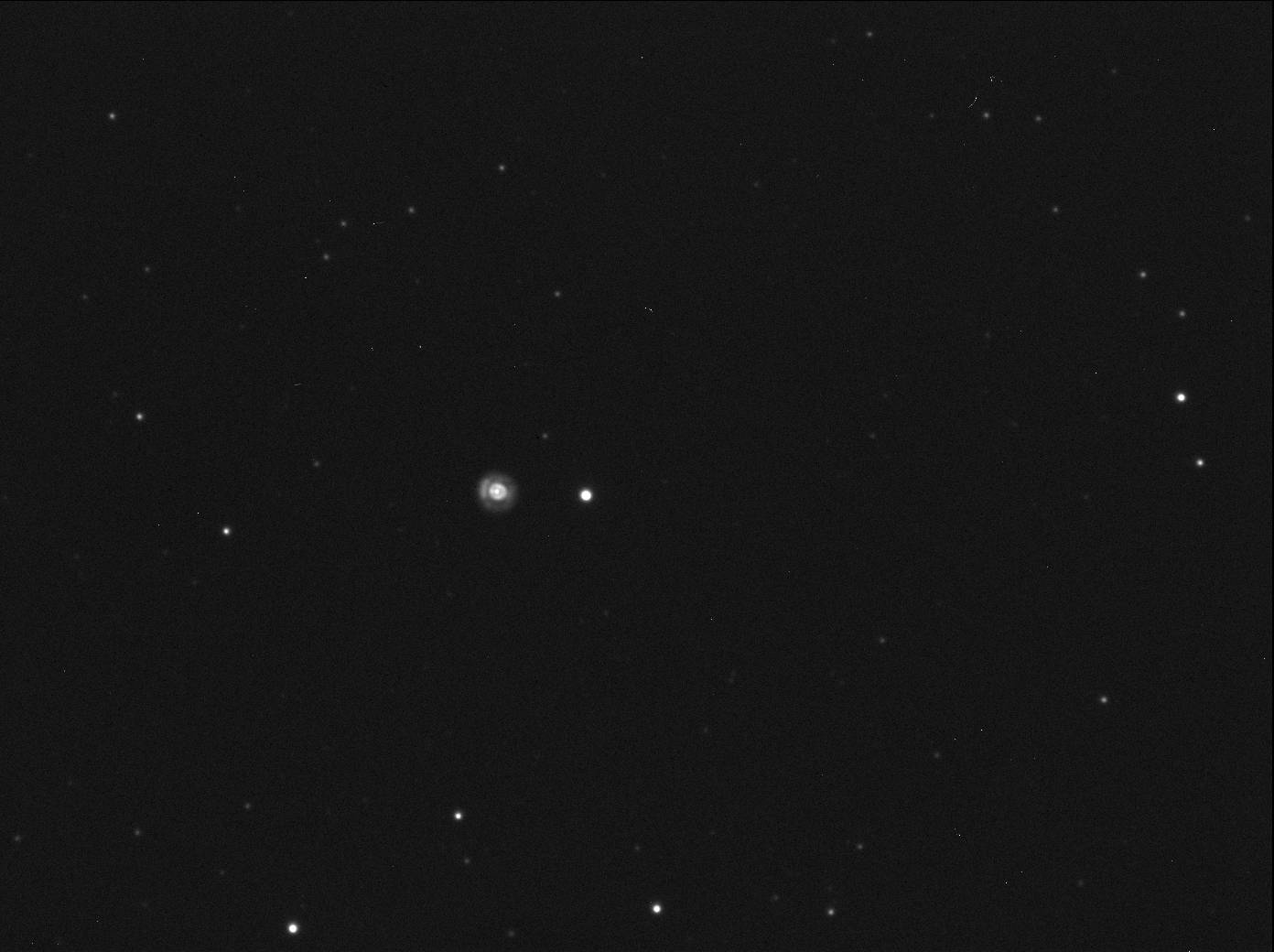

Φωτογραφικό 4" MC f/13 1300mm εστιακή με την ΑΤΙΚ16HR και Ηα φίλτρο.

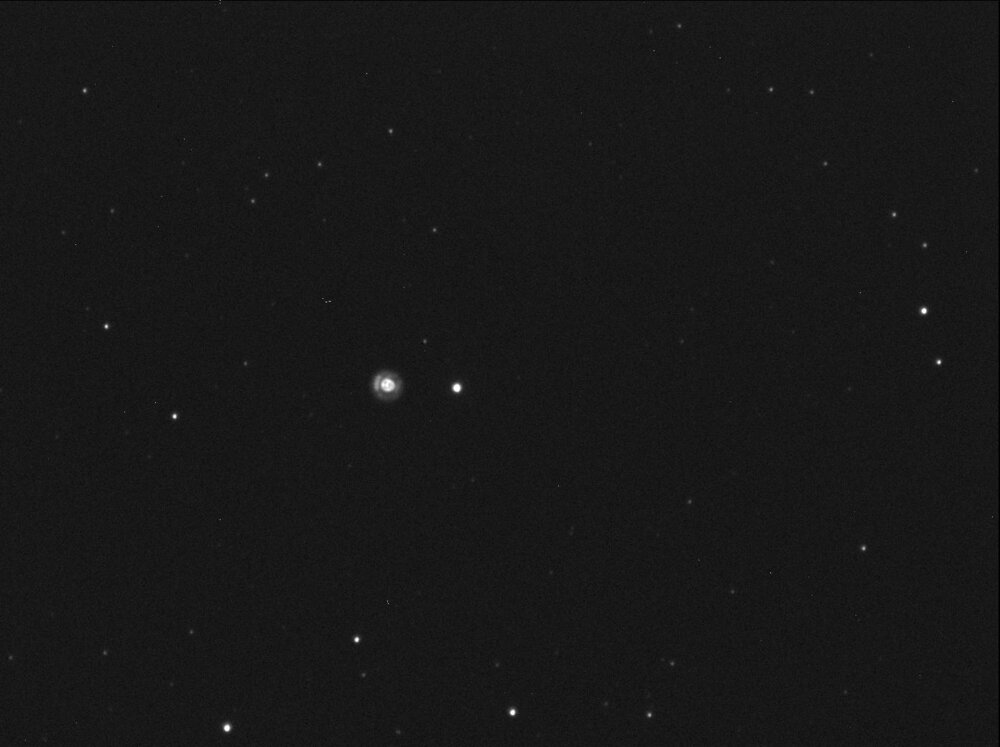

1x600sec

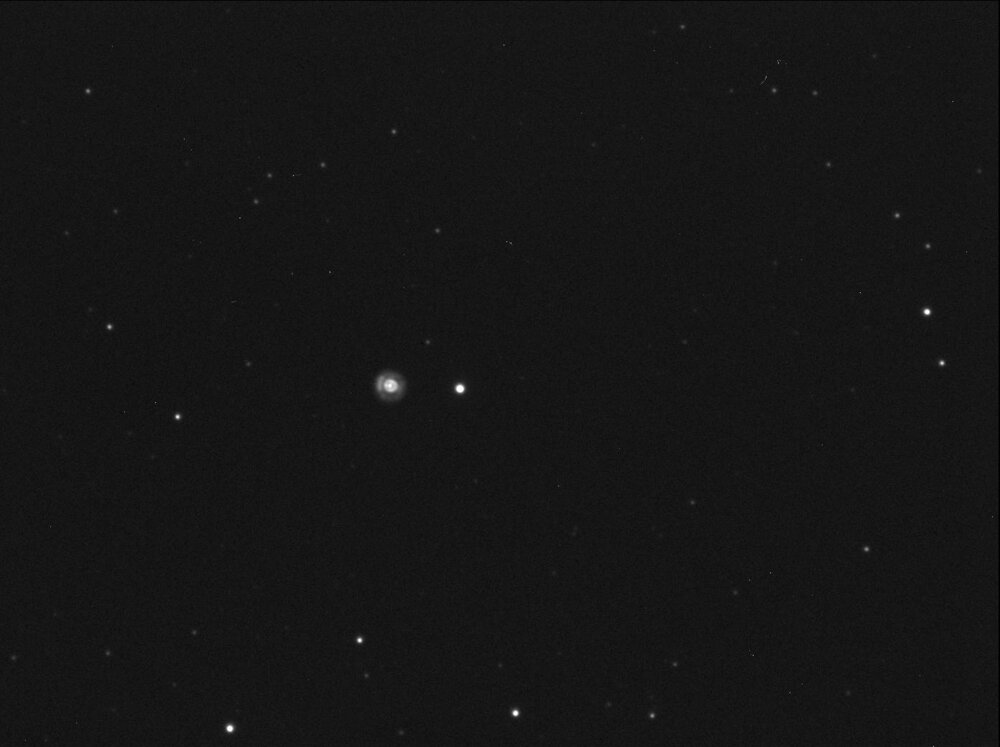

1x900sec

[planetman]

Φτιάξαμε ξύλινο αντάπτορα ώστε να μπαίνει ο αντάπτορας της spc900nc στο πίσω μέρος του ερευνητή και έτσι τώρα μπορώ γρήγορα να αλλάζω από το σταυρόνημα στην κάμερα. Ενώ είχα βρει αστέρι περίπου 7 mag από το σταυρόνημα, όταν έβαλα την κάμερα δεν φαινόταν τίποτα παρόλο που εστίασα. Τον κούνησα λιγάκι και πράμα. Οπότε το πρόβλημα εύρεσης οδηγητικού αστεριού παραμένει με αυτή την κάμερα ακόμη και με τον ερευνητή όπου έχω αρκετά μεγαλύτερο πεδίο. Δεν ξέρω τί συμβαίνει...

[Aggelos Kechagias]

Οι web καμερες πεθαναν εδω και 178 χρονια

Παρε Qhy5 η καποια αντιστοιχη να σωθεις.

Btw θελουμε να δουμε τον ανταπτορα ριξε καμια φωτο Μανο.

[planetman]

Προσπαθώ να κρατήσω το κόστος χαμηλά Άγγελε. Αύριο η φώτο...

[Aggelos Kechagias]

Η καμερα εστιαζει ετσι θελω να πω την δοκιμασες απεναντι σε κανα βουνο ?

Αν παει καποιος να παρει σημερα μια web cam αστρονομικη (και καλα) θα πληρωσει πανω απο 160 ευρω

Για ποιο κοστος μιλας αφου με 200 παιρνεις qhy5.

[kookoo_gr]

το ειχα αναφερει και πριν σε αυτο το topic μιας και ειχα και εγω προβλημα, δες τις ρυθμισεις της καμερας αν ειναι Full auto exposure, αν δεν ειναι ενεργοποιημενη η επιλογη αυτη οσο και να χτυπιεσαι δεν θα βρεις οδηγητικο αστερι. επισης δοκιμασε και σε κανενα επιγειο στοχο πρωτα να δεις αν εστιαζεις σωστα.

[Aggelos Kechagias]

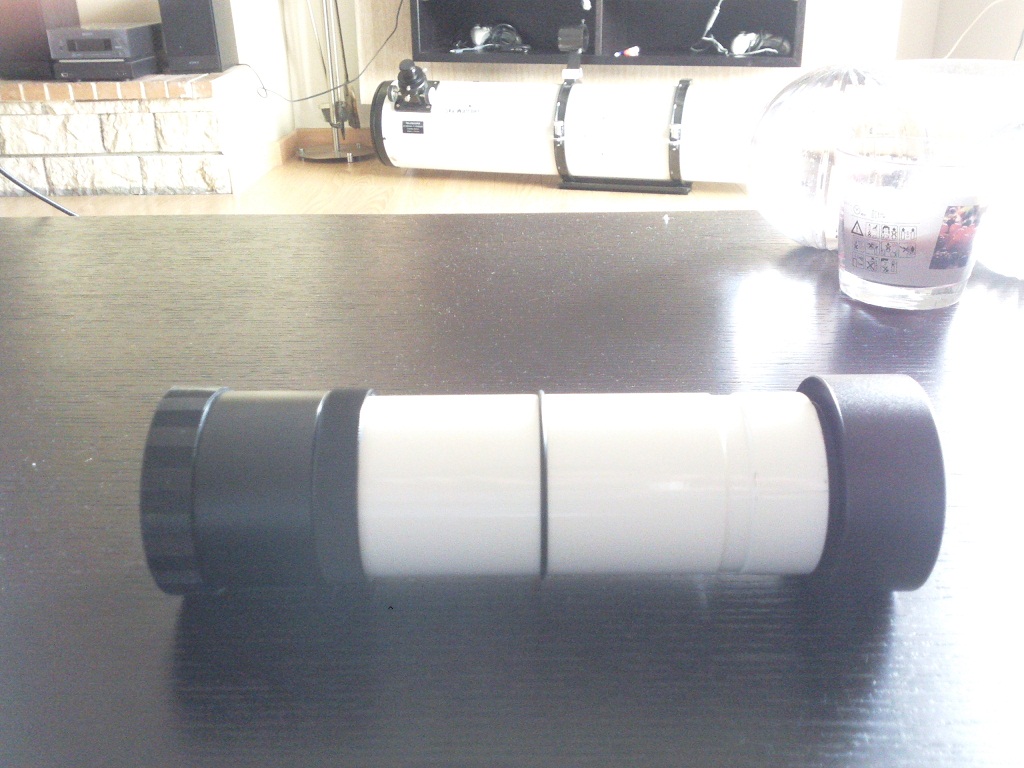

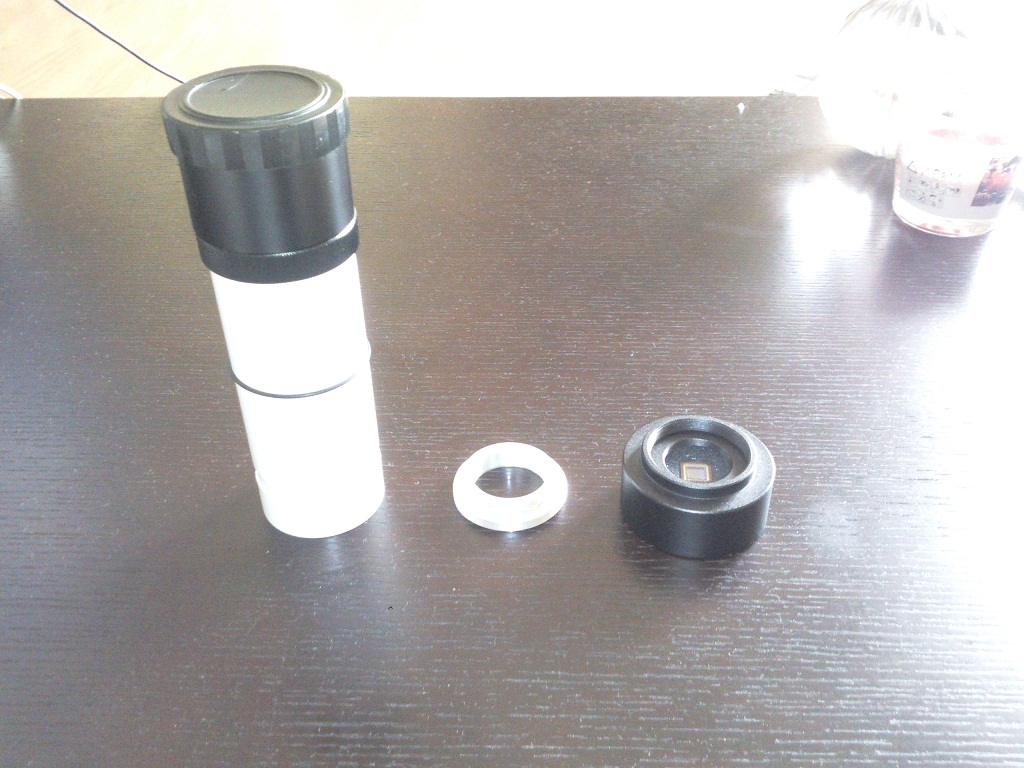

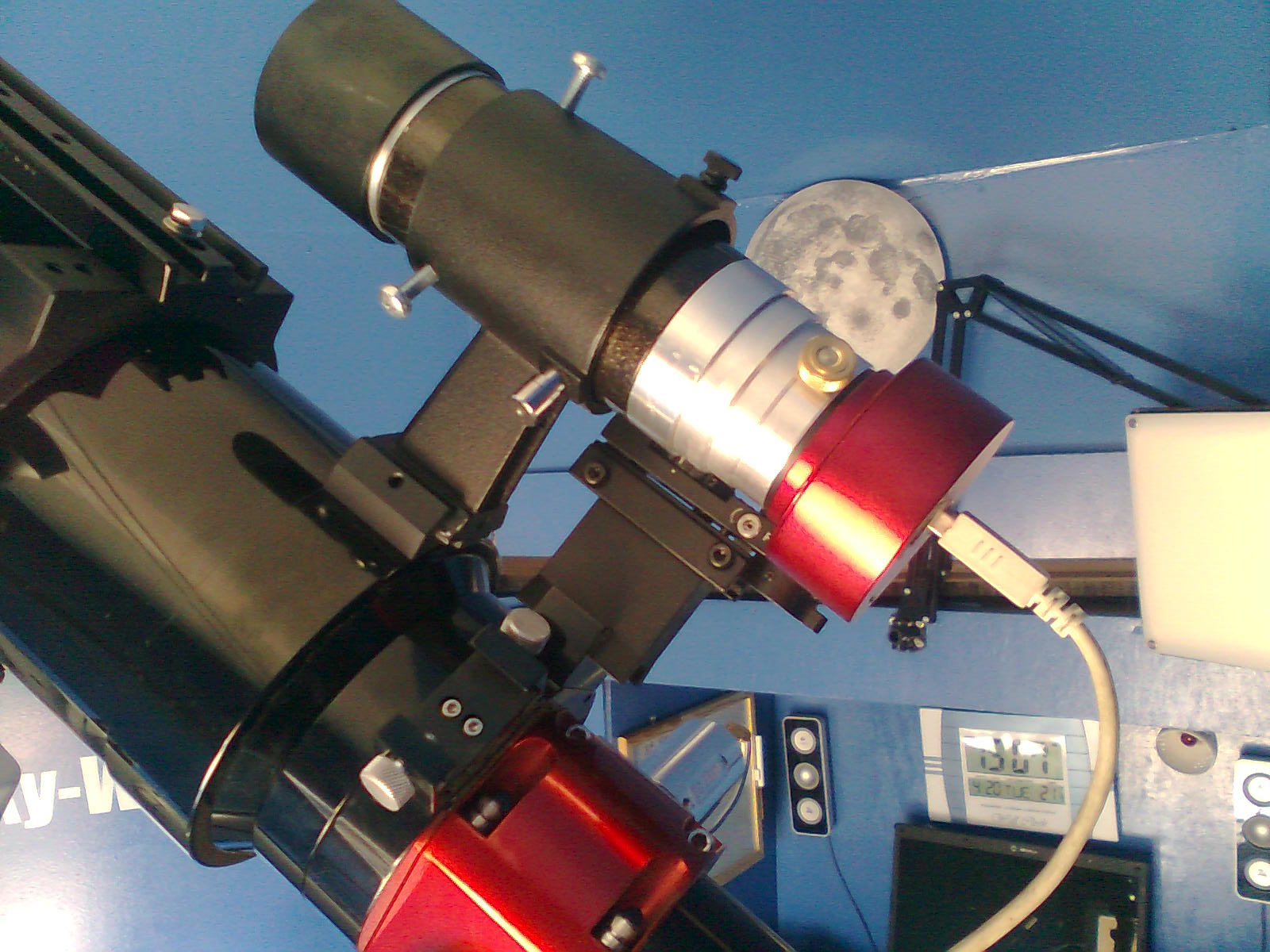

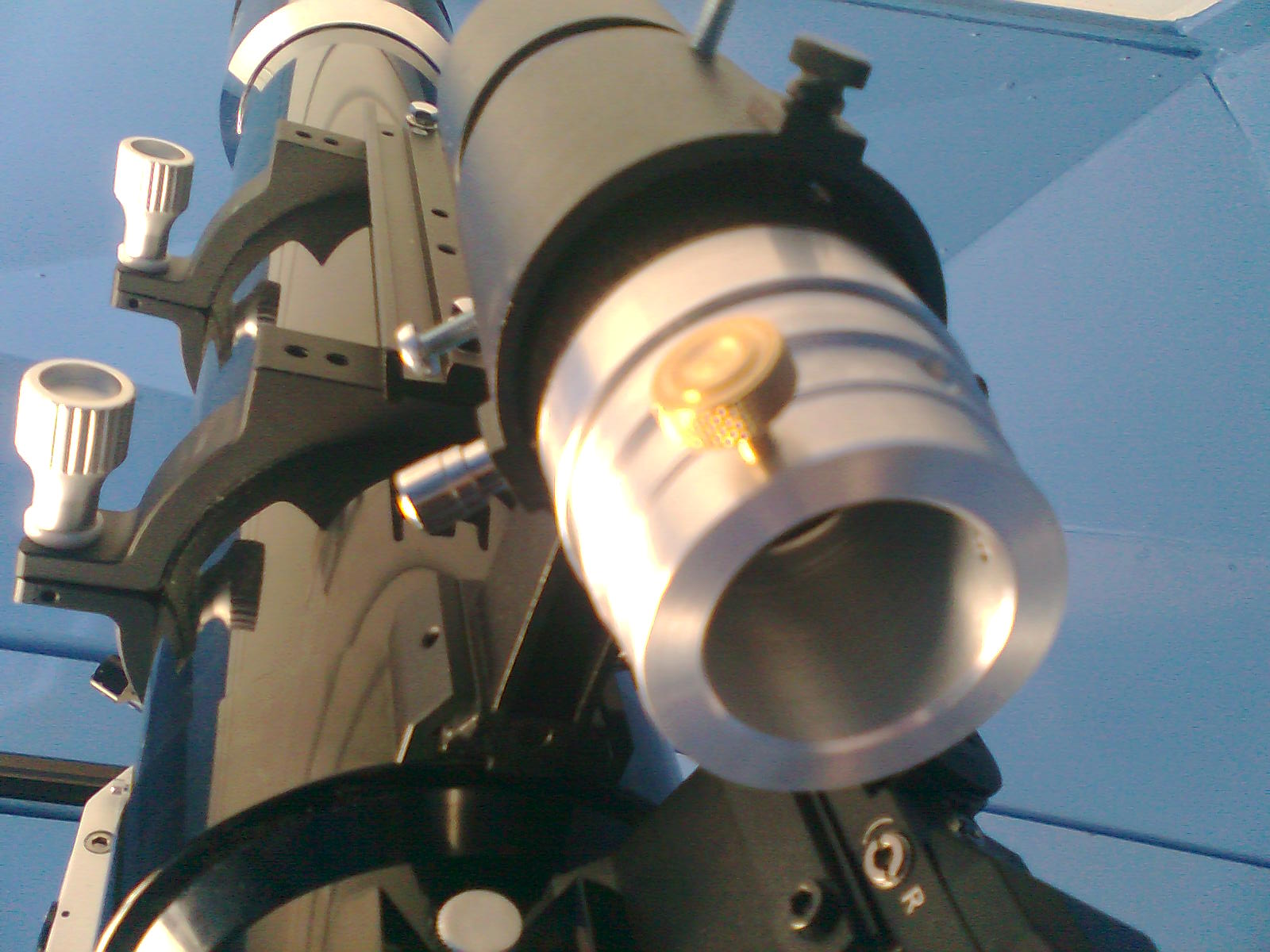

Οριστε και η τελικη κατασκευη που ολοκληρωθηκε πιο επαγγελματικα.

Η Bax Ιnstruments & Αccesories μου εφτιαξε το δικο μου τελικο ανταπτορα για 1.25" υπο τις ακριβεις οδηγιες μου

Μεσα σε 2-3 μερουλες λοιπον τον ειχα στα χερια μου και ηδου το αποτελεσμα (αντε την επομενη και με ανοδιωση).



Παραθετω φωτο

[planetman]

kookoo_gr, δεν είναι θέμα ρυθμίσεων, έχω κάνει πολλές φορές οδήγηση και ξέρω τί χρειάζεται.



Ορίστε οι φώτος...

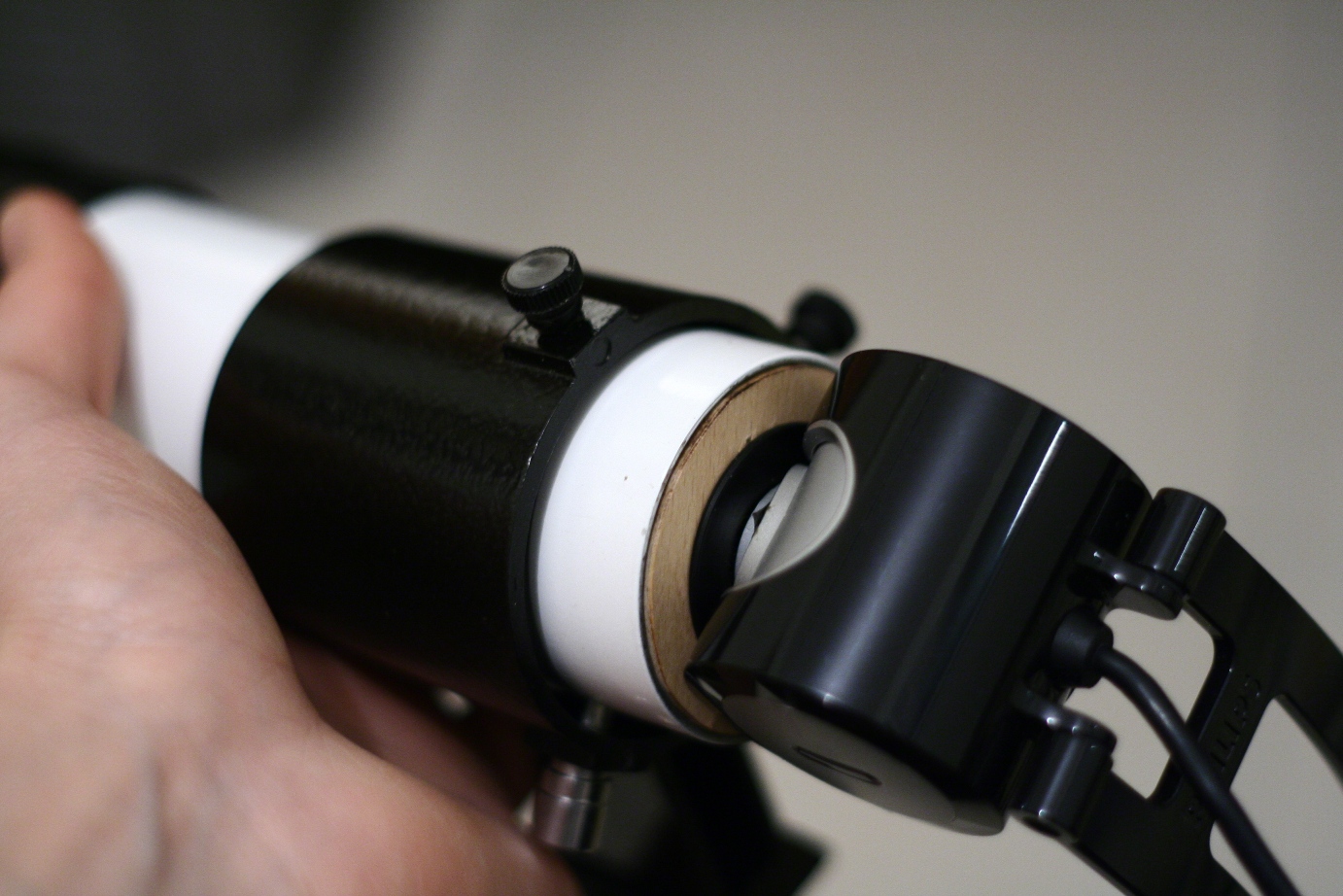

Όλο το σύστημα

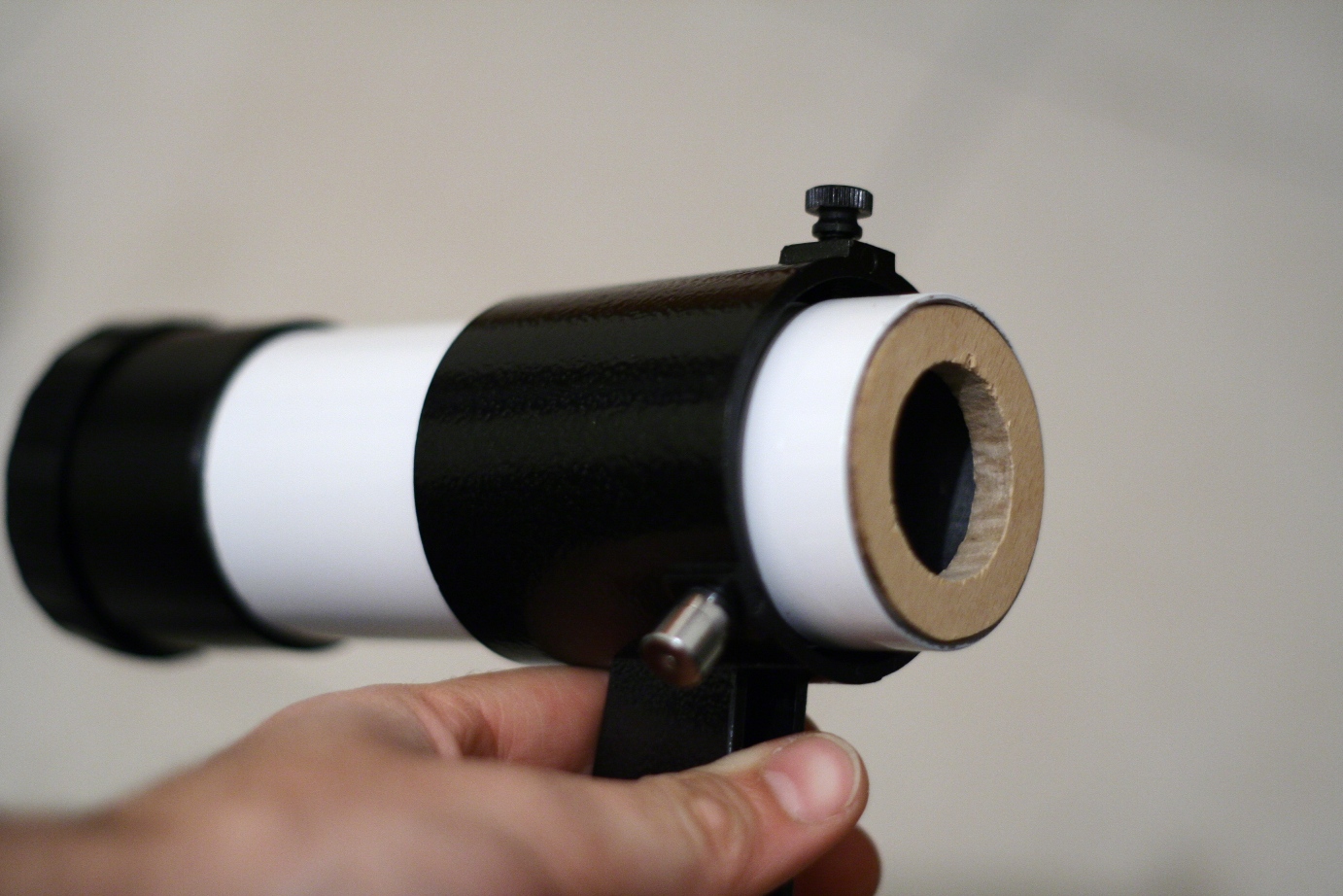

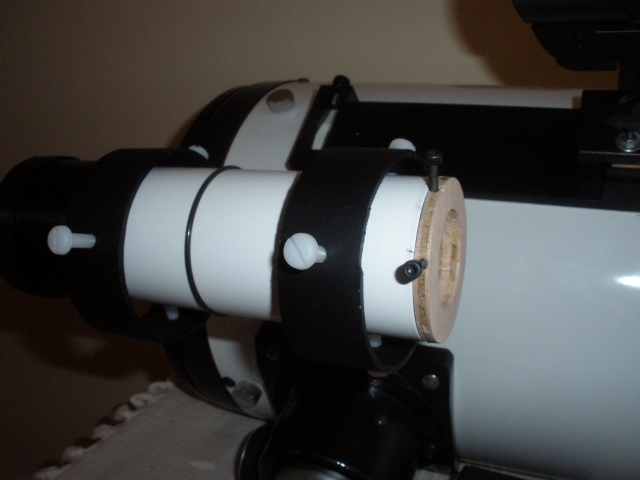

Βιδωμένος πάνω στον ερευνητή

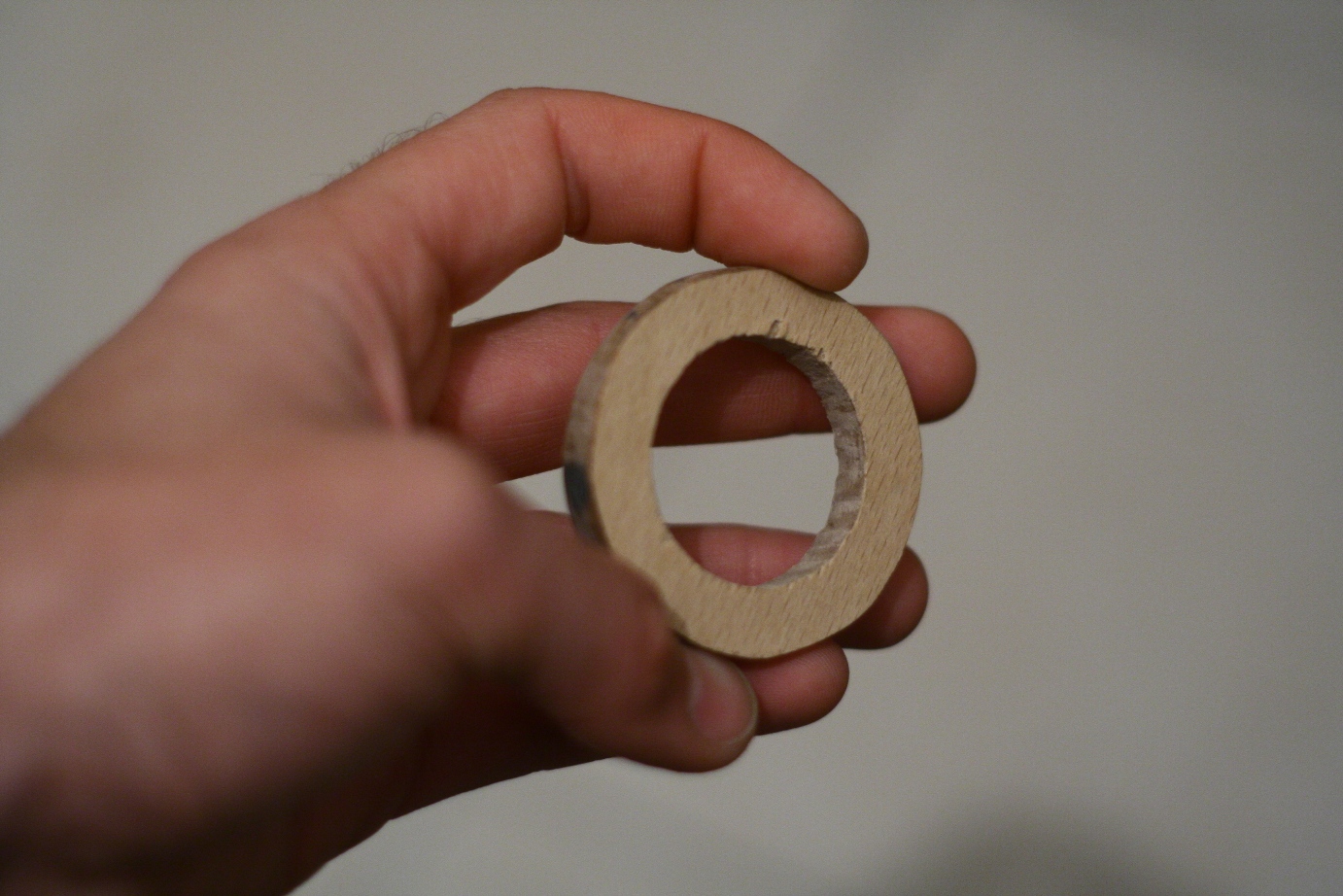

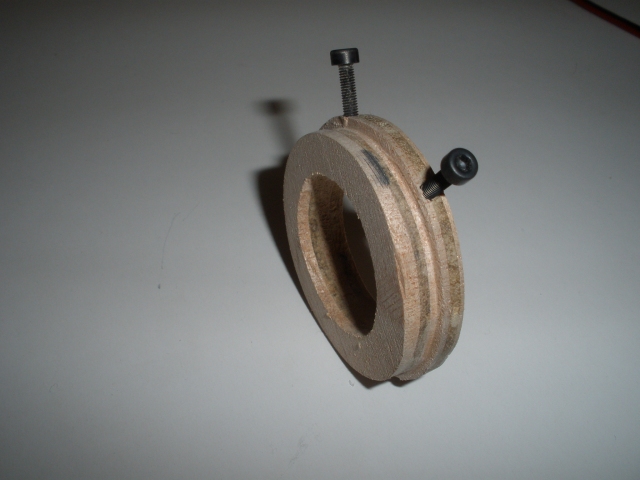

Ο αντάπτορας που φτιάξαμε

[kookoo_gr]

no problem... μια ερωτηση μονο η καμερα σφηνωνει στο δαχτυλιδι που εφτιαξες ή εχεις κανει καμια αλλη πατεντα;

[planetman]

ο μαύρος αντάπτορας της philips σφηνώνει στο δαχτυλίδι και δεν κουνάει, είναι αρκετά σταθερό.



Άγγελε, ποιά είναι αυτή η Bax Ιnstruments & Αccessories;

[themis_kart]

Πριν 2 ώρες παρέλαβα από τον Νίκο Τσάκαλο http://www.northstarastronomy.gr την QHY5

Πιστεύω το βράδυ να έχει καλό καιρό να δούμε τι ψάρια πιάνει!!!



Μόνο σε μαύρη υπάρχει αυτήν την περίοδο!!!!

[Aggelos Kechagias]

Μανο ειναι αυτος http://www.astrovox.gr/forum/viewtopic.php?t=6826&start=0

[babgia]

Πριν 2 ώρες παρέλαβα από τον Νίκο Τσάκαλο http://www.northstarastronomy.gr την QHY5

Πιστεύω το βράδυ να έχει καλό καιρό να δούμε τι ψάρια πιάνει!!!



Ωραία γιατί νόμιζα ότι βγαίνει μόνο σε κόκκινο χρώμα. Τώρα που είδα ότι έχει & σε μαύρο θα την πάρω & εγώ σίγουρα γιατί δένει με το τηλεσκόπιό μου & την βιβλιοθήκη που θα την βάλω.

[kookoo_gr]

αντιγραφοντας τον planetman εκανα και εγω την ΜΚ ΙΙΙ εκδοση απο κοντρα πλακε συνολικου παχους 10,6 mm και εφαγα λιγο το ξυλο και εγινε ενας Τ adapter (το αρχικο παχος ηταν 13 mm), το παχος απο το κομματι που εβαλα τις βιδες για να μην γλιστραει η καμερα ειναι 4,5 mm, οι βιδες ειναι Μ4 και εκανα στροφες στο ξυλο με βιδολογο Μ3. επειδη το σημειο εστιασης ειναι ακριβως στο τερμα που βιδωνει ο φακος απο τον ερευνητη και η εστιαση ειναι οριακη θα ακολουθησει και MK IV εκδοση οπου σκεφτομαι να φτιαξω ενα πιο κοντο σωληνα ωστε να ελεγχω καλυτερα την εστιαση

[ASTROC]

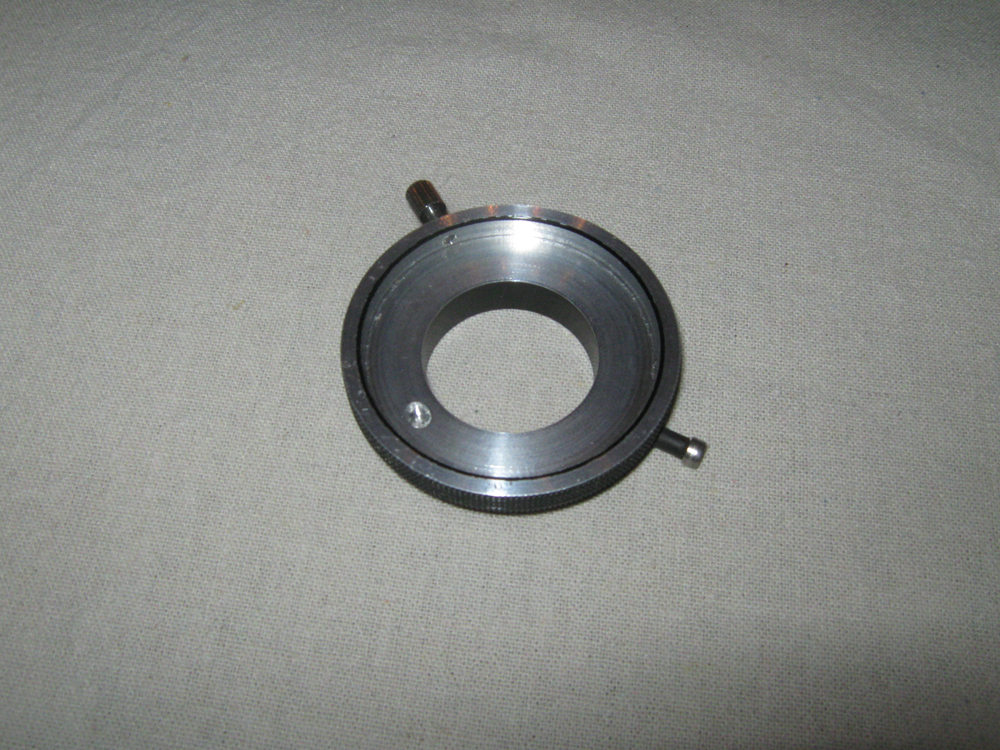

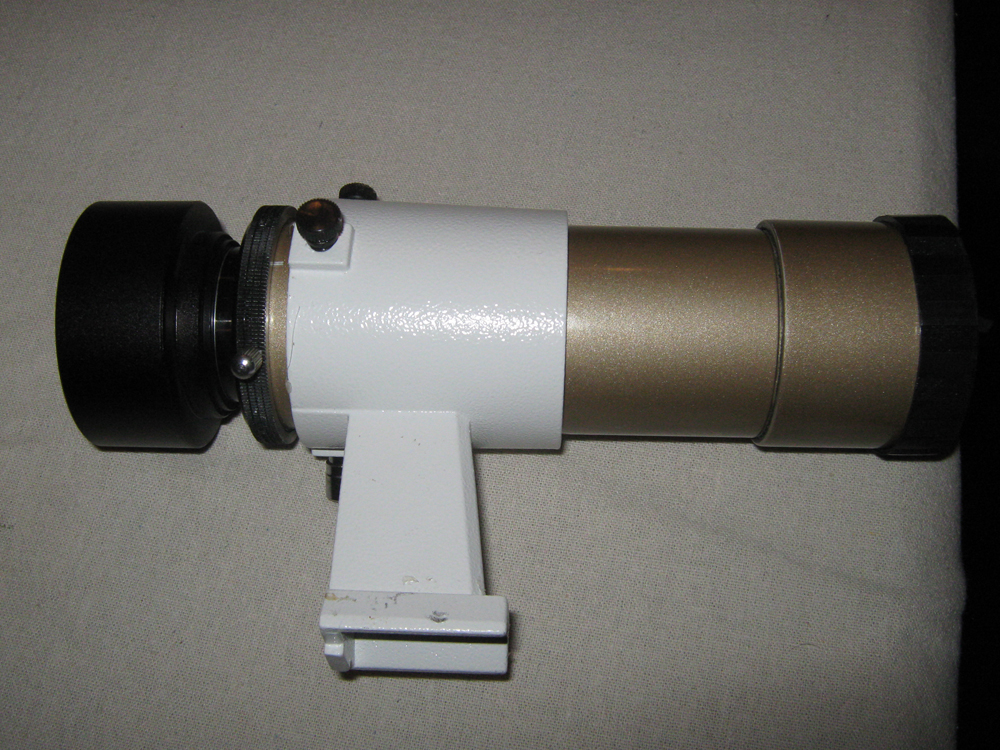

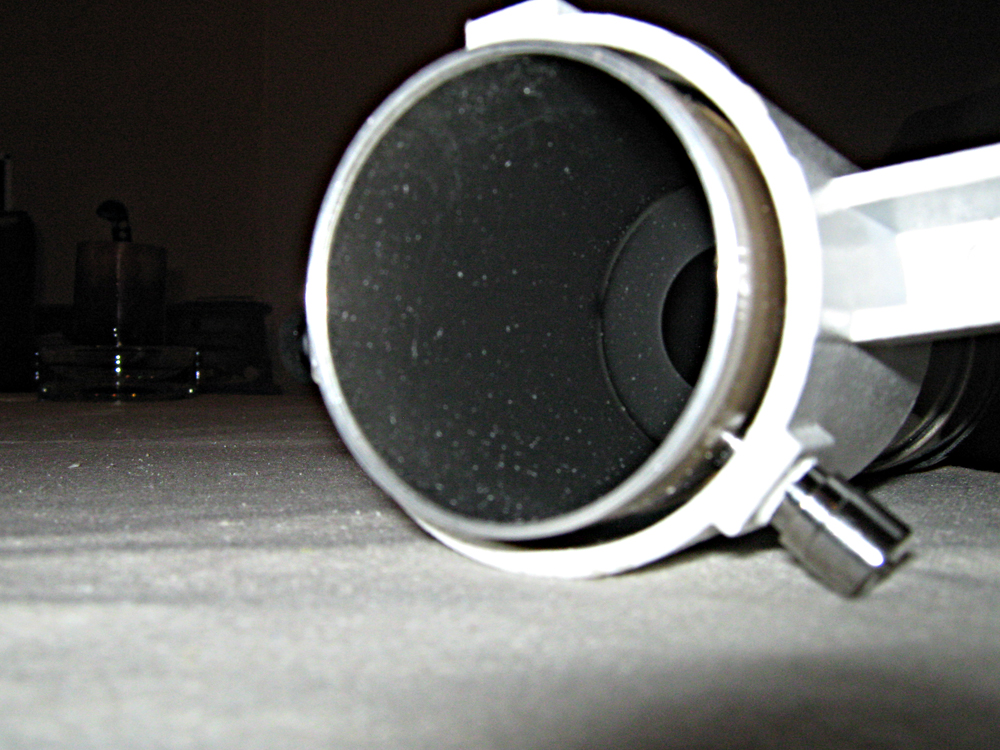

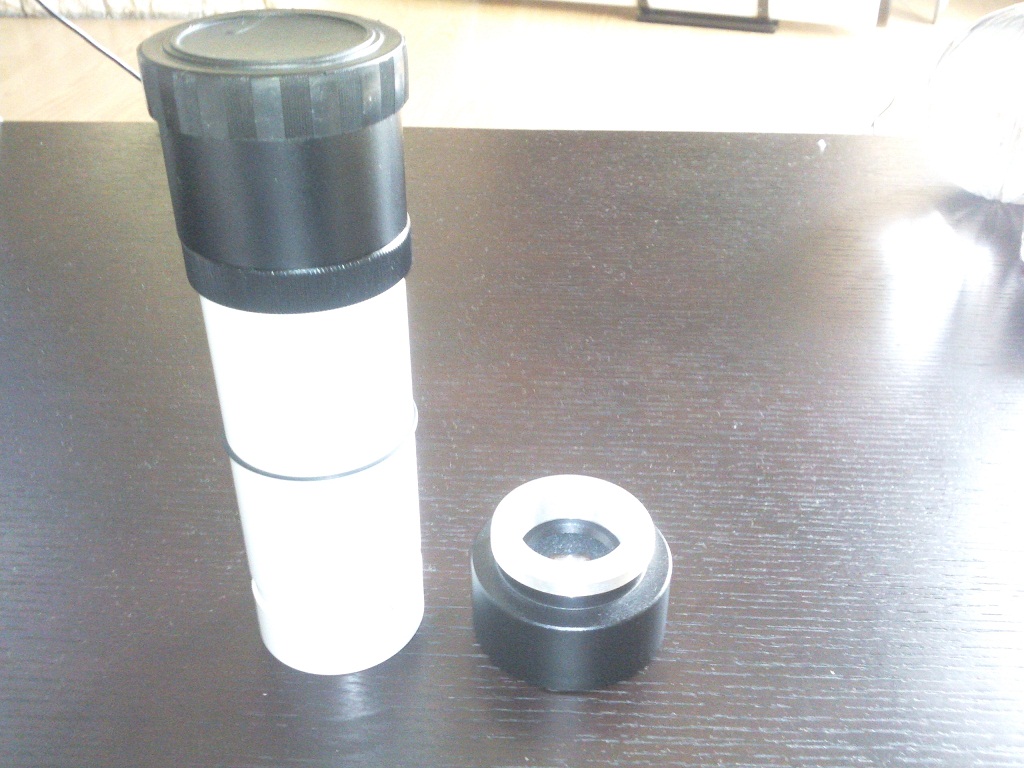

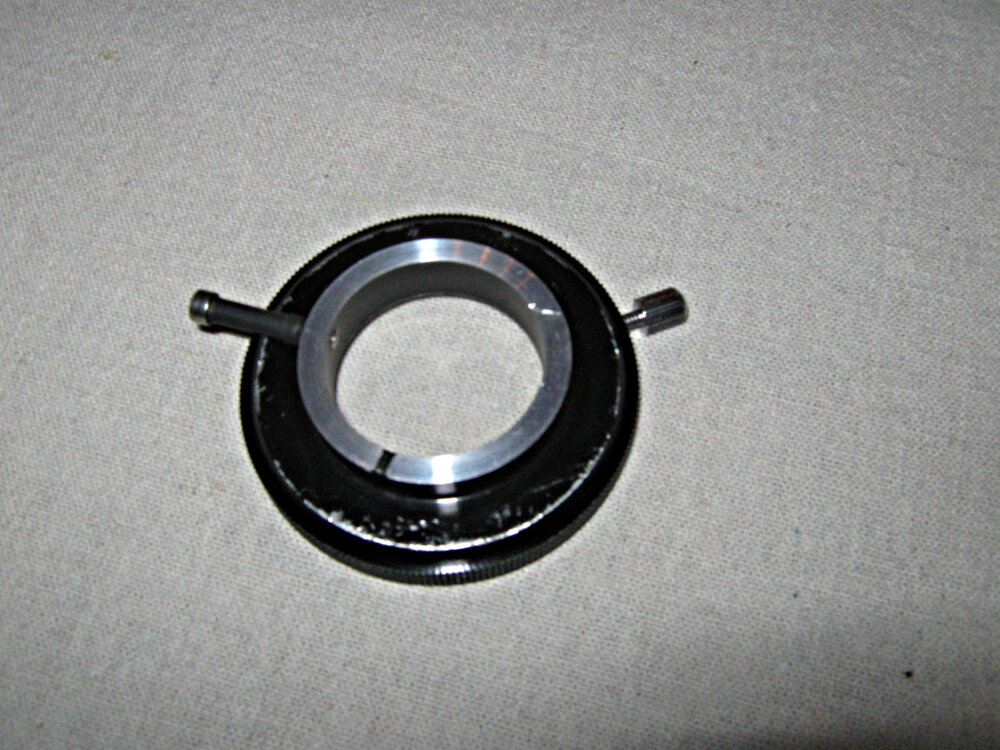

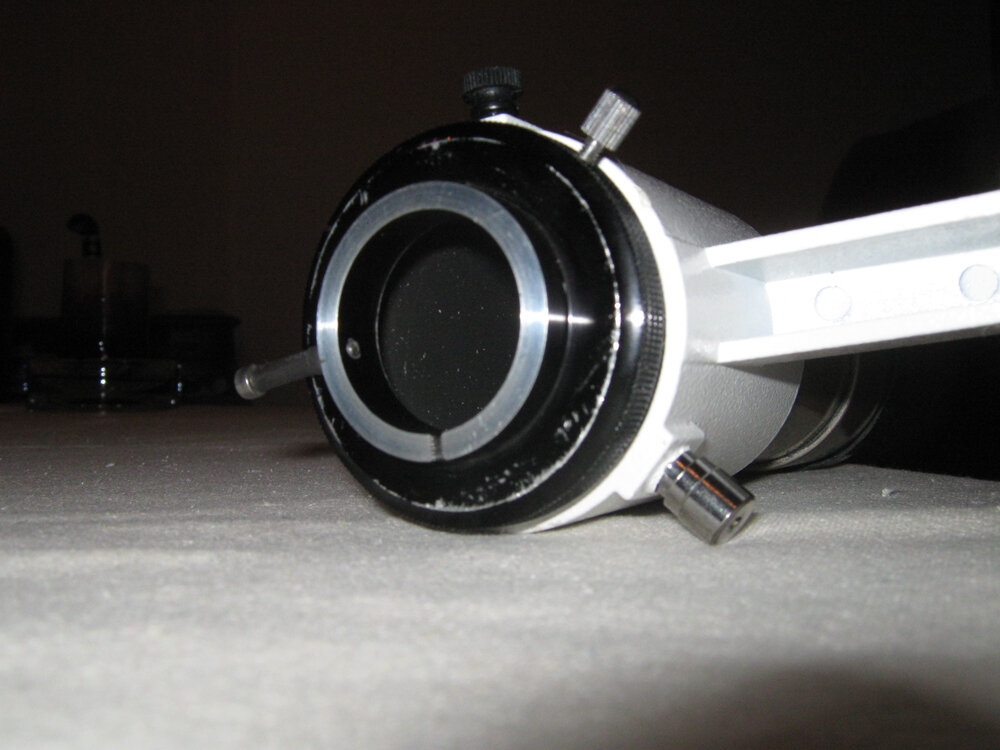

Θα ηθελα κι εγω να σας δειξω την δικη μου προταση στην μετατροπη του ερευνητη 8x50 της SW σε οδηγητικο σε συνδιασμο με την QHY5. Νομιζω οτι η κατασκευη του αγγελου ειναι πολυ σταθερη και ασφαλης και προτιμησα να κινηθω γυρω απ αυτην. Αρχικα πρεπει να σας πω οτι ολες οι εργασιες κοπης που χρειασθηκε εγιναν σε μηχανουργειο με τορνο κλπ , για σωστο αποτελεσμα. Πρωτα πρωτα επρεπε να "κοντυνω" τον σωληνα του ερευνητη, που αφαιρεθηκε με ακριβεια στον τορνο μερος απο το πισω μερος , περιπου 8mm (foto 1). Απο ενα αχρηστο παληο εστιαστη της meade αφαιρεσα τον ανταπτορα που δεχεται τα προσοφθαλμια 1,25 (foto 2) , που απο το σημειο υποδοχης του προσοφθαλμιου αφαιρεθηκε στον τορνο ενα τμημα 5mm, οποτε η βιδα στηριξης του προσοφθαλμιου τοποθετηθηκε πιο μεσα.Στη συνεχεια η αλλη πλευρα του ανταπτορα που ηταν βιδωτη τοποθετηθηκε στον τορνο και δημιουργηθηκε μια "πατουρα" οση ειναι και η διαμετρος του σωληνα του ερευνητη και βαθους 7mm(foto 3).Μια βιδουλα στο πλαι ασφαλιζει ( foto 4).Και η μετατροπη ολοκληρωμενη στην foto 5. Δοκιμαστηκε και εστιασε με μεγαλη ανεση βρισκοντας αστρο σε οποιοδηποτε σημειο κι αν το εστρεψα στον ουρανο. Τελος θα ηθελα να ευχαριστησω τον αγγελο που χαρις σ αυτον ασχοληθηκα με την τοσο χρησιμη αυτη μετατροπη.

[kookoo_gr]

απλα μεταφερω εδω τα λινκ http://www.kwtelescope.com/KWT_KWIQ.htm και http://www.pbase.com/martyt/image/108435381 για την αγορα βιδωτου μεταλικου ανταπτορα για qhy-5 σε ερευνητη 9χ50. το ζητατε σαν KWIQ Adapter και η παραγγλεια γινεται μεσω paypal

[ziorange]

Μόλις ήρθε στα χέρια μου ένα τρομερό εξάρτημα! Δεν είναι άλλο από τον αντάπτορα που συνδέει την QHY-5 με τον ερευνητή! Είναι πραγματικά πολύ καλό και εφαρμόζει γάντι!! Ακόμα δεν το έχω εστιάσει αλλά απ’ότι φαίνεται δεν χρειάζεται καν να βγει το δακτυλίδι από τον ερευνητή! Κώστα τρομερό αυτό που ανακάλυψες και με λογικό ποσό αγοράς (38 euro μαζί με τα μεταφορικά). Όσοι έιχατε σκέψεις για μόντες ξανασκεφτείτε το..

[GALEX]

Μία ακόμη εκδοχή για προσαρμογή της spc900 στον εστιαστή του SKYWATCER. Λύση πολύ φτηνή (1 ευρώ) και γρήγορη :

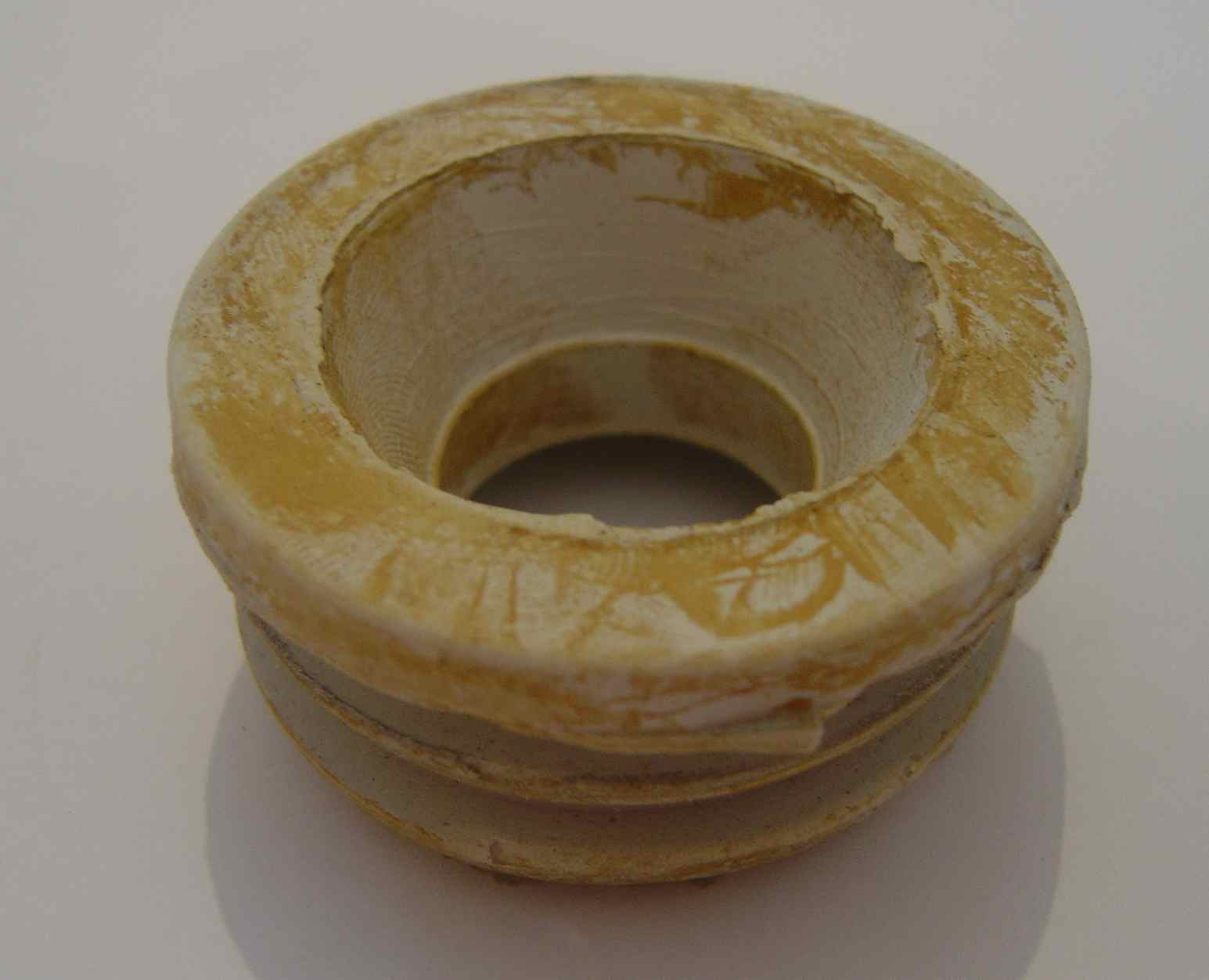

1. Αγοράζουμε από το κατάστημα υδραυλικών της γειτονιάς μας ένα ελαστικό αντάπτορα ο οποίος προσαρμόζει το σωλήνα από το καζανάκι στο πίσω μέρος της λεκάνης (δεν ξέρω πως ονομάζεται).

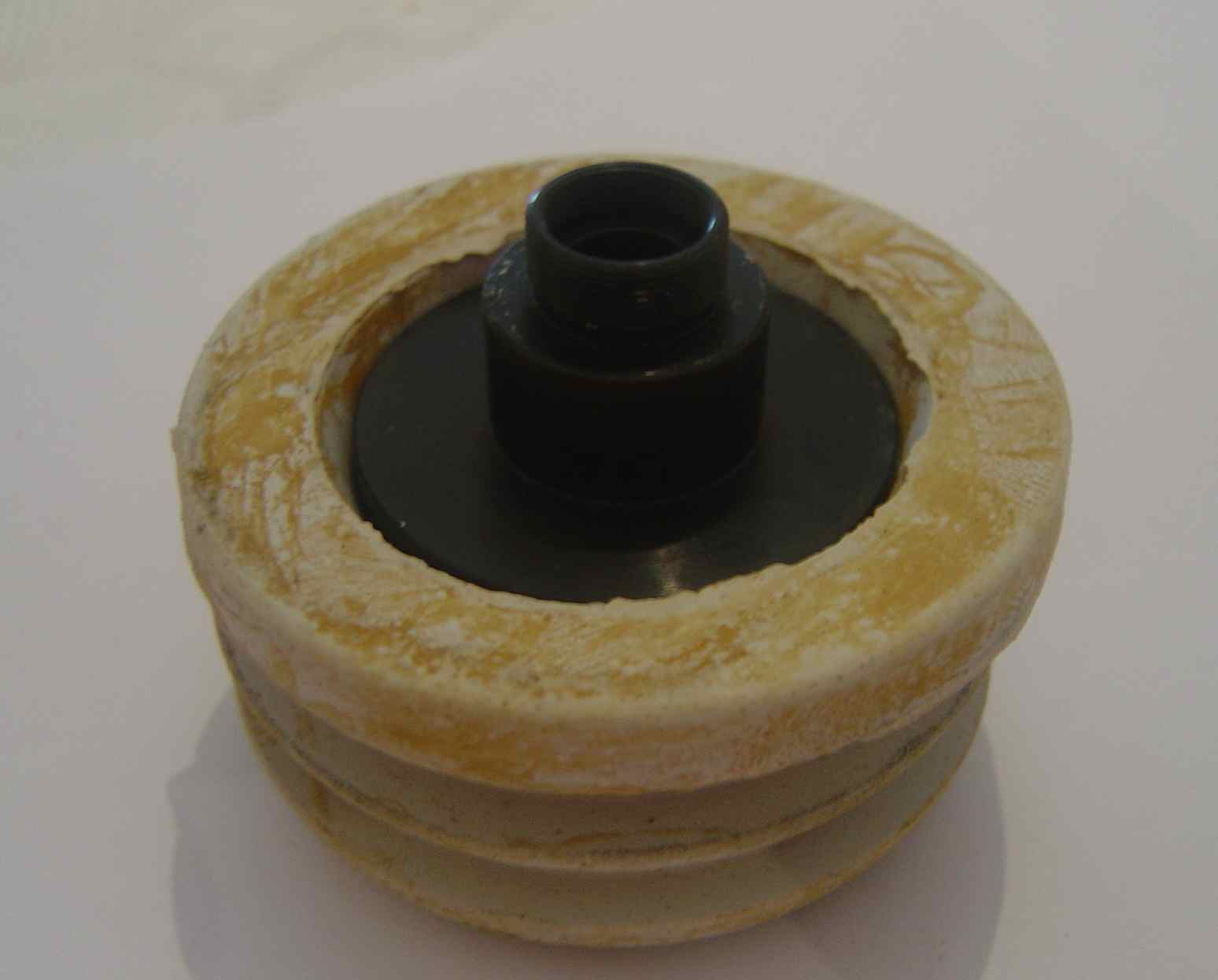

2. Προσαρμόζουμε τον αντάπτορα της spc900 (μπαίνει σχετικά σφιχτά).

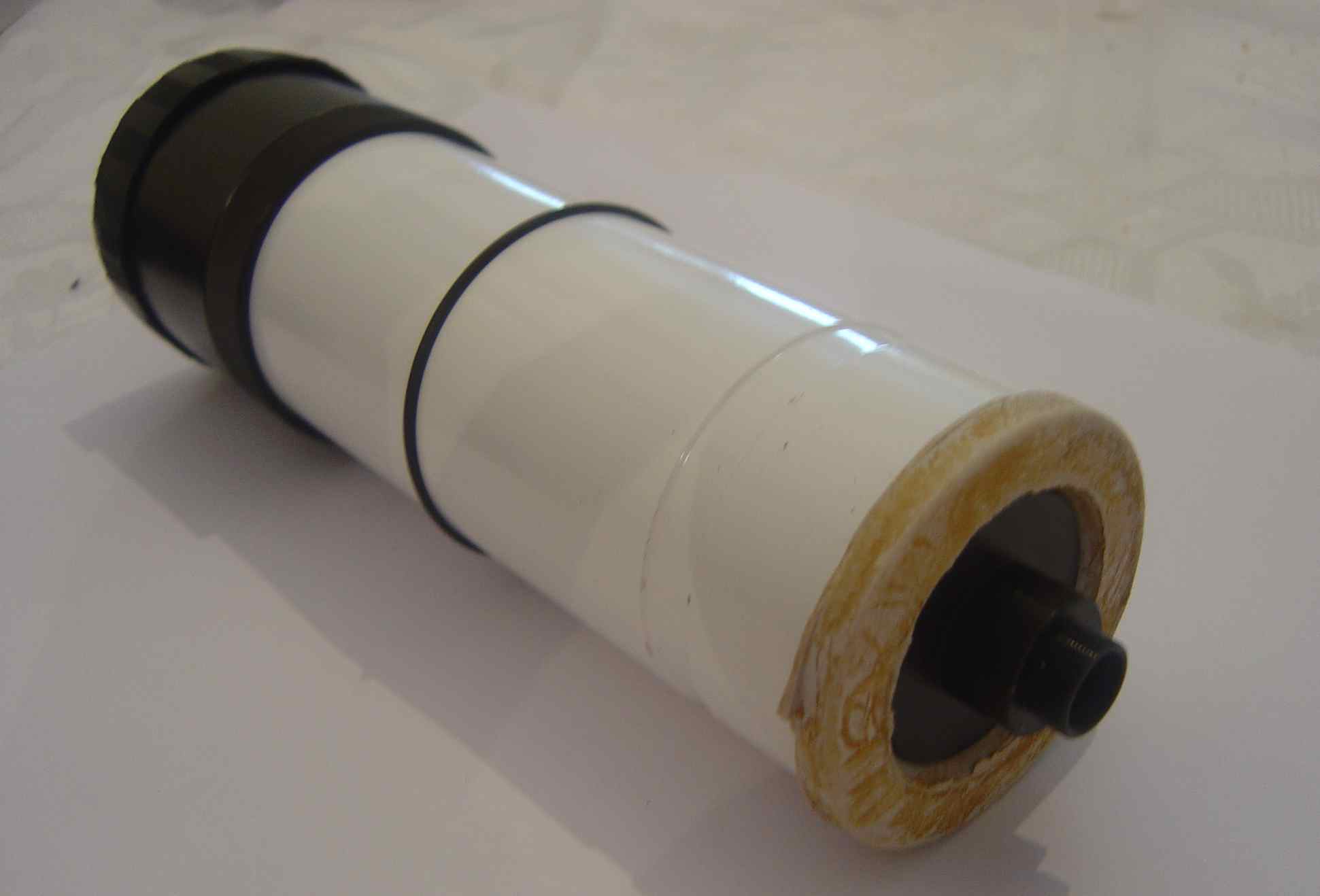

3. Το προσαρμόζουμε στο πίσω μέρος του σωλήνα το ερευνητή (έρχεται γάντι).

[kookoo_gr]

ωραια η εκδοχη σου αλλα εστιαζει η καμερα σου; την βλεπω να ειναι εξω αρκετα στο πισω μερος. επισης εχε υποψη οτι το λαστιχο μπορει να σου δωσει και flex (αν εν εχεις κανει ακομα δοκιμες)

[kkokkolis]

Αφού μπορούν να τοποθετηθούν οδηγητικές κάμερες με τόσους δυνατούς τρόπους, γιατί άραγε να μην μπορεί να προσαρμοστεί ένα διαγώνιο, όπως είχε ρωτήσει ένας φίλος κάποτε;

[kookoo_gr]

εαν εχεις ενα απλο 9χ50 ερευνητη και βαλεις διαγωνιο απο ενα αλλο 9χ50 θα εχεις προβλημα στην εστιαση μιας και το κυριως σωμα του δευτερου ειναι πιο κοντο απο το πρωτο. επισης επιεδη η οδηγηση με ερευνητη ειναι σχετιακ νεα δεν υπαρχουν και πολλα προϊοντα και πρεπει να γινονται αυτες οι πατεντες

[ziorange]

Γίνεται το έχω δει με τα μάτια μου! Το έχει κάνει ο Μάνος με φωτεινό σταυρόνημα μέσα!! Αλλά αν είναι να συνεχίσουμε την κουβέντα ας κάνουμε καλύτερα νέο Post μιας και εδώ είναι καθαρά για φωτογράφιση το θέμα!

[kkokkolis]

Γίνεται το έχω δει με τα μάτια μου! Το έχει κάνει ο Μάνος με φωτεινό σταυρόνημα μέσα!! Αλλά αν είναι να συνεχίσουμε την κουβέντα ας κάνουμε καλύτερα νέο Post μιας και εδώ είναι καθαρά για φωτογράφιση το θέμα!



Α, μας γίνεσαι και συ σκληροπυρηνικός αστροφωτογράφος Zio. ΟΚ, υπαναχωρώ και προχωρώ.

[babgia]

Μία ακόμη εκδοχή για προσαρμογή της spc900 στον εστιαστή του SKYWATCER. Λύση πολύ φτηνή (1 ευρώ) και γρήγορη :



1. Αγοράζουμε από το κατάστημα υδραυλικών της γειτονιάς μας ένα ελαστικό αντάπτορα ο οποίος προσαρμόζει το σωλήνα από το καζανάκι στο πίσω μέρος της λεκάνης (δεν ξέρω πως ονομάζεται).

2. Προσαρμόζουμε τον αντάπτορα της spc900 (μπαίνει σχετικά σφιχτά).

3. Το προσαρμόζουμε στο πίσω μέρος του σωλήνα το ερευνητή (έρχεται γάντι).



Είναι πολύ μαλακό αυτό το πλαστικό & δεν θα κρατήσει σταθερά την κάμερα για να έχεις σωστή οδήγηση.
