Κατασκευή Push-to (Digital Settings Circles) Arduino+Android

[ioannisb]

Καλημέρα παιδιά,



Εδώ και καιρό ασχολούμαι στον ελεύθερο χρόνο μου, για την κατασκευή ενός συστήματος Digital Settings Circles (Push-to) για Dobsonian τηλεσκόπια.



Η όλη σχεδίαση προϋποθέτει:



1. Έναν Arduino controller

2. Ένα bluetooth module

3. Ένα LCD display 16x2

4. Δύο rotary encoders (Δέν έχω αποφασίσει ακόμα ποιους, για την δοκιμή μου χρησιμοποιώ ποτενσιόμετρα)

5. Μια κινητή συσκευή με Android smartphone ή Tablet (προερετικά)



Την εφαρμογή DSCArduino μπορείτε να την κατεβάσετε από το Android Market (Play) Είναι ή πρώτη έκδοση αλλά λειτουργική.



Version: 1.0

Version: 1.1

Version: 1.3

Version: 1.4

Version: 1.5

Version: 1.6



Version 1.7 Available!



https://play.google.com/store/apps/details?id=jb.astronomy.project&feature=search_result#?t=W251bGwsMSwxLDEsImpiLmFzdHJvbm9teS5wcm9qZWN0Il0.



Σας παραθέτω και το firmware του controller. Είναι λειτουργική έκδοση αλλά ακόμη υπό ανάπτυξη.



http://ubuntuone.com/5XBhsGvFO4LY9C10Wtn3T9





Google Project Source code: http://code.google.com/p/dscarduino/





Λεπτομέρειες προσεχώς

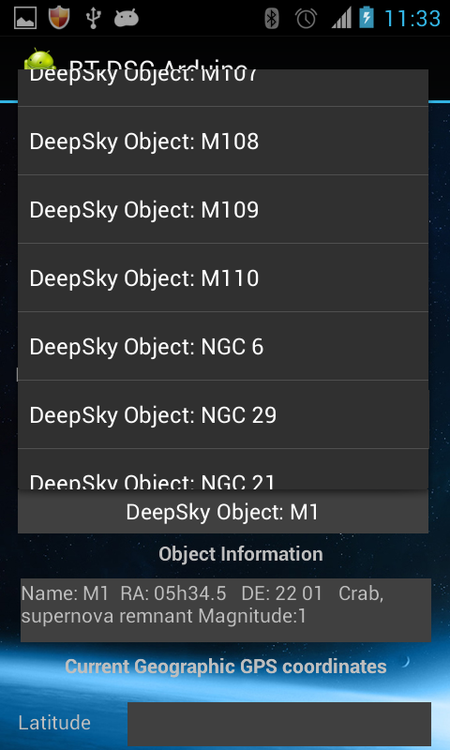

Finding object coordinates

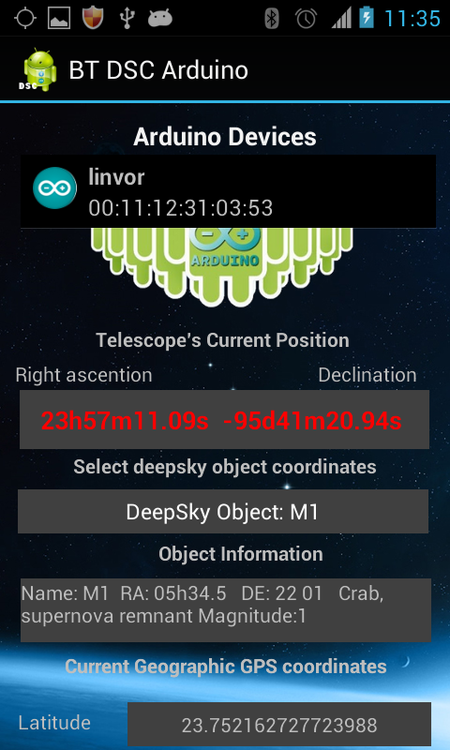

Scanning for devices and connecting to Arduino

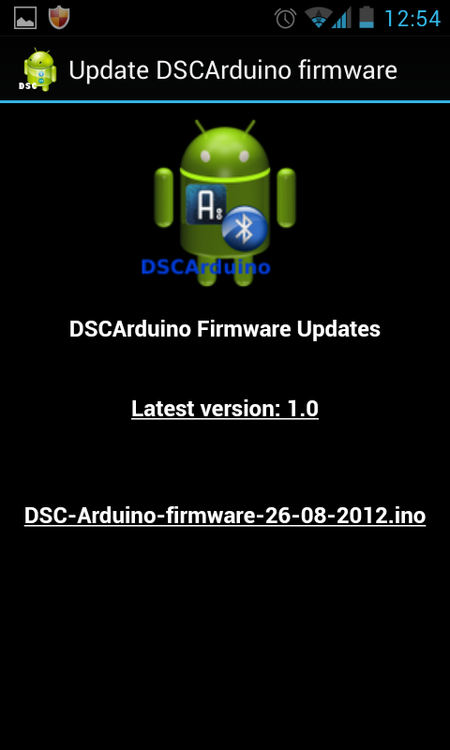

Firmware update

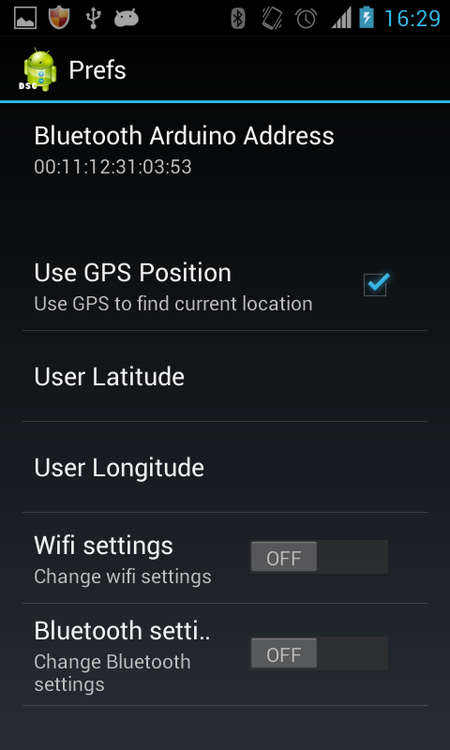

Settings

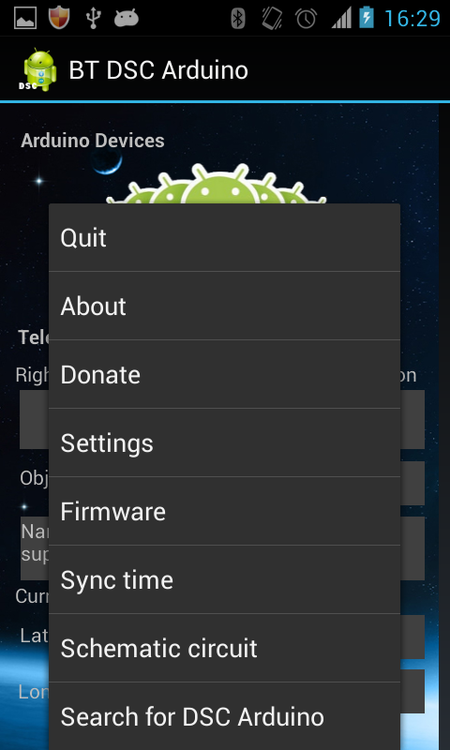

Menu

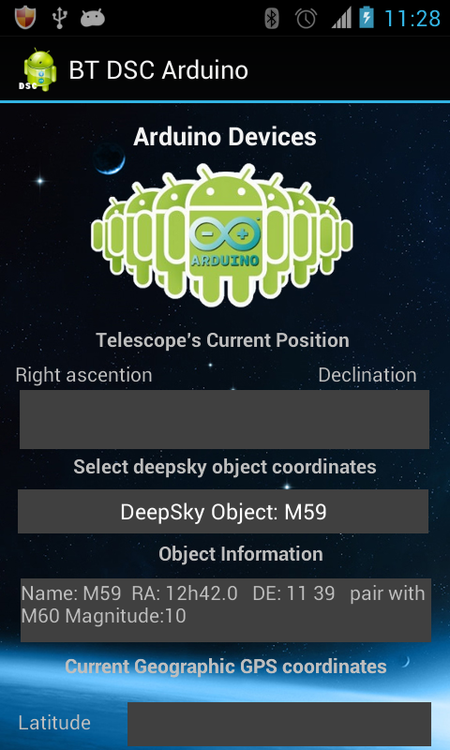

Main UI

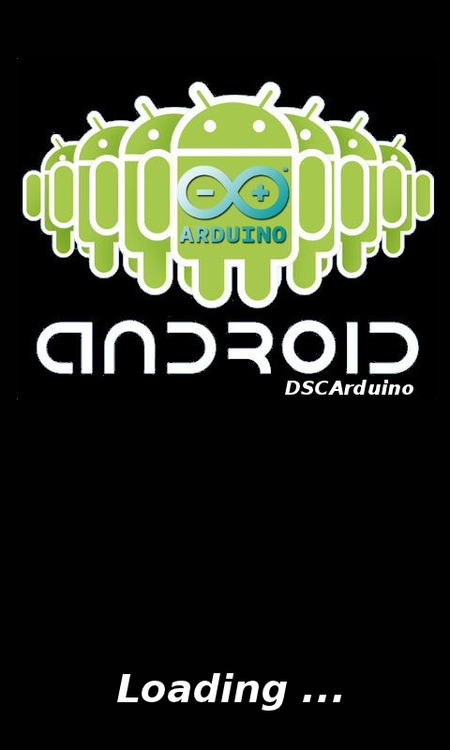

Starting

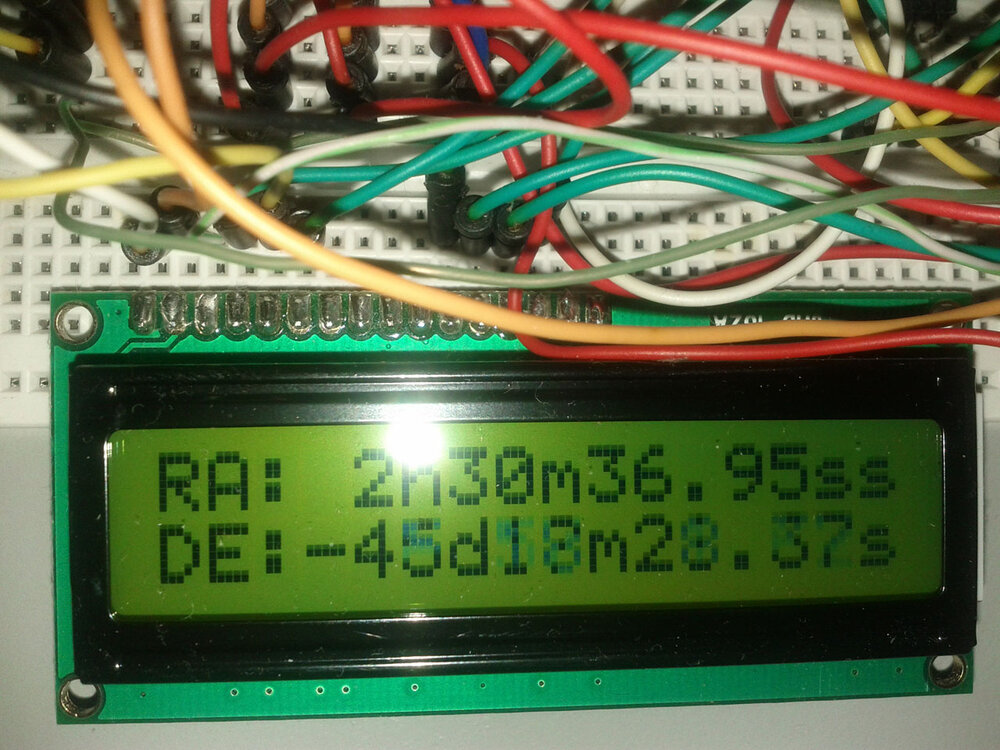

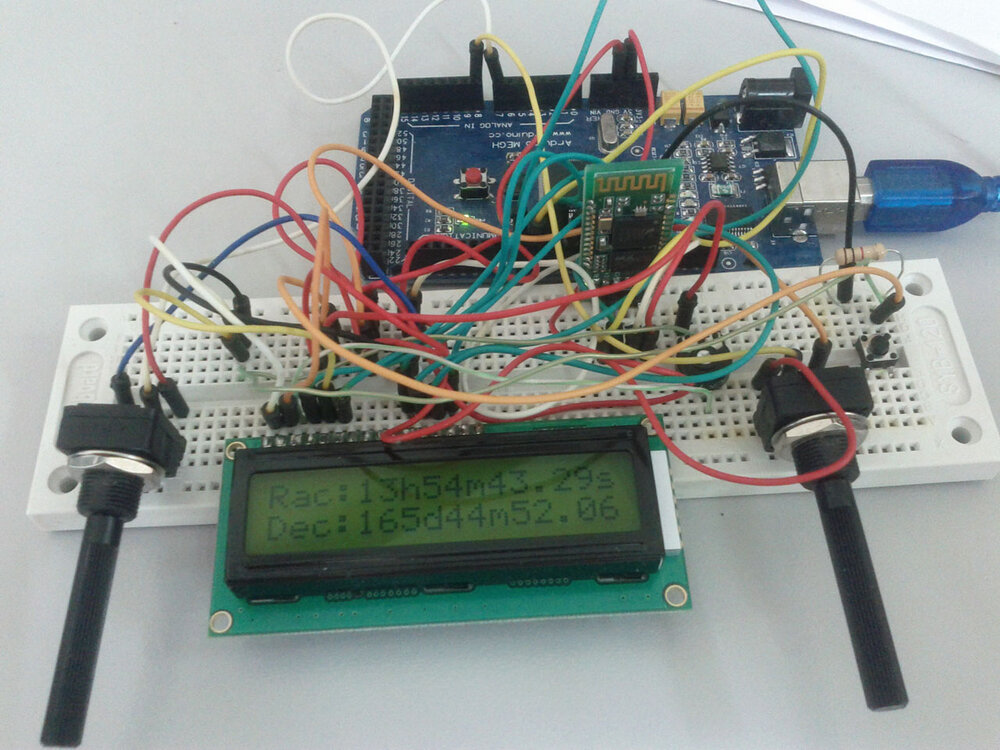

LCD RA and DEC



Schematic



BreadBoard

[kkokkolis]

Καλή επιτυχία.

Αυτή η απλούστερη λύση τι σου λέει;



http://itunes.apple.com/us/app/ipushto/id418328464?mt=8



iPushTo





By DDQ



View More By This Developer

Open iTunes to buy and download apps.



Description

**Works on compass-enabled iDevices: iPhone 3GS, iPad and iPhone 4 only**



iPushTo is your navigation aid under the night sky! Just choose an object and Push To will show you the way.

Version 1.7 Contains ALL Messier and NGC objects.



Follow these easy steps!



1) Level your telescope. Horizontally.

2) Be sure to calibrate your built-in compass first! Otherwise the reading is not accurate!

3) Select a Messier/NGC object from the list in the search tab OR use the custom RA/DEC entry fields.

4) Place your iPhone/iPad flat on the back of your telescope!

5) Move the telescope until the telescope ALT/AZ coordinates match the Object ALT/AZ coordinates. The arrows will guide you.



The object will appear in the finder and/or low power eyepiece.

[ioannisb]

Υπάρχουν πολλές σαν την παρακάτω Κώστα, που βασίζονται στον αισθητήρα της πυξίδας. Όσες έχω δοκιμάσει ήταν ανεπιτυχείς. Επηρεάζετε από πολλούς εξωτερικούς παράγοντες όπως μεταλλικές κατασκευές και τα πετρώματα του υπεδάφους, με αποτέλεσμα να μην έχουν ακρίβεια.



Ευχαριστώ

[Μανούσος]

Ωραία πράγματα Ιωάννη. Σε ευχαριστούμε πολύ. Φαίνεται πολύ ωραία δουλειά. Οι encoders είναι ένα θέμα κόστους. Αν βρεις κάτι αξιόλογο πες μας γιατί με ενδιαφέρει κι εμένα για το δικό μου project. Η εφαρμογή εννοείται οτι κατέβηκε καθώς και το firmware (για να παιρνω ιδέες κι εγω



Καλη συνεχεια...

[ioannisb]

Ευχαριστώ Δημήτρη Θα σε κρατήσω ενήμερο.



Έχω δει μερικούς που χρησιμοποιούν μαγνητο-ποτενσιόμετρα αλλά δεν ξέρω πως πετυχαίνουν ακρίβεια.



http://uk.rs-online.com/web/p/trimmers-potentiometer-rheostat/7081504/



Το κόστος για encoders είναι όντος ακριβό!!



Ωραία πράγματα Ιωάννη. Σε ευχαριστούμε πολύ. Φαίνεται πολύ ωραία δουλειά. Οι encoders είναι ένα θέμα κόστους. Αν βρεις κάτι αξιόλογο πες μας γιατί με ενδιαφέρει κι εμένα για το δικό μου project. Η εφαρμογή εννοείται οτι κατέβηκε καθώς και το firmware (για να παιρνω ιδέες κι εγω



Καλη συνεχεια...



MagnetoPot 46mm Rotary 10K 5%

[ioannisb]

Παρακάτω, παραθέτω την συνδεσμολογία του Arduino με το bluetooth το LCD και τα ποτενσιόμετρα.



Σε περίπτωση Rotary Encoders στην θέση των ποτενσιόμετρων η αλλαγή είναι μικρή ανάλογα με το είδος τους.



Επίσης, έχει ανέβει στο Google Play η τελευταία έκδοση της εφαρμογής 1.3 ή οποία είναι "Bug Free" και 100% λειτουργική, με πολλές επιλογές όπως, επιλογή προκαθορισμένου bluetooth ID από τον χρήστη, έλεγχο για νέες εκδόσεις του Arduino firmware κτλ.



DSCArduino Breadboard

[ioannisb]

Build your own rotary encoder



This simple circuit is the poor man’s equivalent of a very reliable, high resolution rotary

encoder and may also be used to decode speed and direction offast turning spindles on,

for example, electric motors.



Home made Rotary Encoder
