Κατασκευή 10 ιντζες truss Dobsonian

[stellar26]

Γειά σας,



μετά απο λίγους μήνες αναβολή ήρθε η πρώτη truss dob κατασκευή μου.

Οι 10 ιντζες ίσως να είναι λίγες για dob, ομως μου έδωσαν την χαρά της κατασκευής και εμπειρικά ψηλάφισα τις δυσκολίες ενός τέτοιου εγχειρήματος. Ο στόχος μου να κατασκευαστεί ένα εφάμιλλο προς το MF Dobson => link

http://www.teleskop-express.de/shop/product_info.php/info/p5665_TS-254mm-f5-Gitterrohr-Reisedobson---made-in-Germany.html τηλεσκόπιο, επιτεύχθη.



Το εγχείρημα δεν θα είχε γίνει ποτέ χωρίς τα post των irapan, manousos, ioannisb με τις αναλυτικές περιγραφές και το net όπου οι ιστοσελίδες των ερασιτεχνών αστρονόμων βρίθουν σχετικών πληροφοριών. Η κατασκευή του Γιάννη (irapan) link => http://www.astrovox.gr/forum/viewtopic.php?t=19026&postdays=0&postorder=asc&start=0 περιγράφει αναλυτικά ολα τα βήματα κατασκευής, οπότε εδώ θα παραθέσω τις διαφοροποιήσεις όπου υπάρχουν.



Χαρακτηριστικά του τηλεσκοπίου:

• f5 - εστιακή αποσταση 1250 χλστ.
  πρωτεύον 10" Quarz mirror απο την TS (δηλ. GSO) - Strehl 0.99 (με πιστοποιητικό)
  δευτερεύον 2.14 ιντζες απο την AntaresOptics - 1/14 λάμδα (με πιστοποιητικό) παρεμπόδιση 21%
  εστιαστής HC-2 της Kineoptics
  mirror cell της astrogoods
  αράχνη της destiny
  push to της Argo Navis (Digital Telescope Computer)
  συνολικό βάρος τηλεσκοπίου 19 κιλά

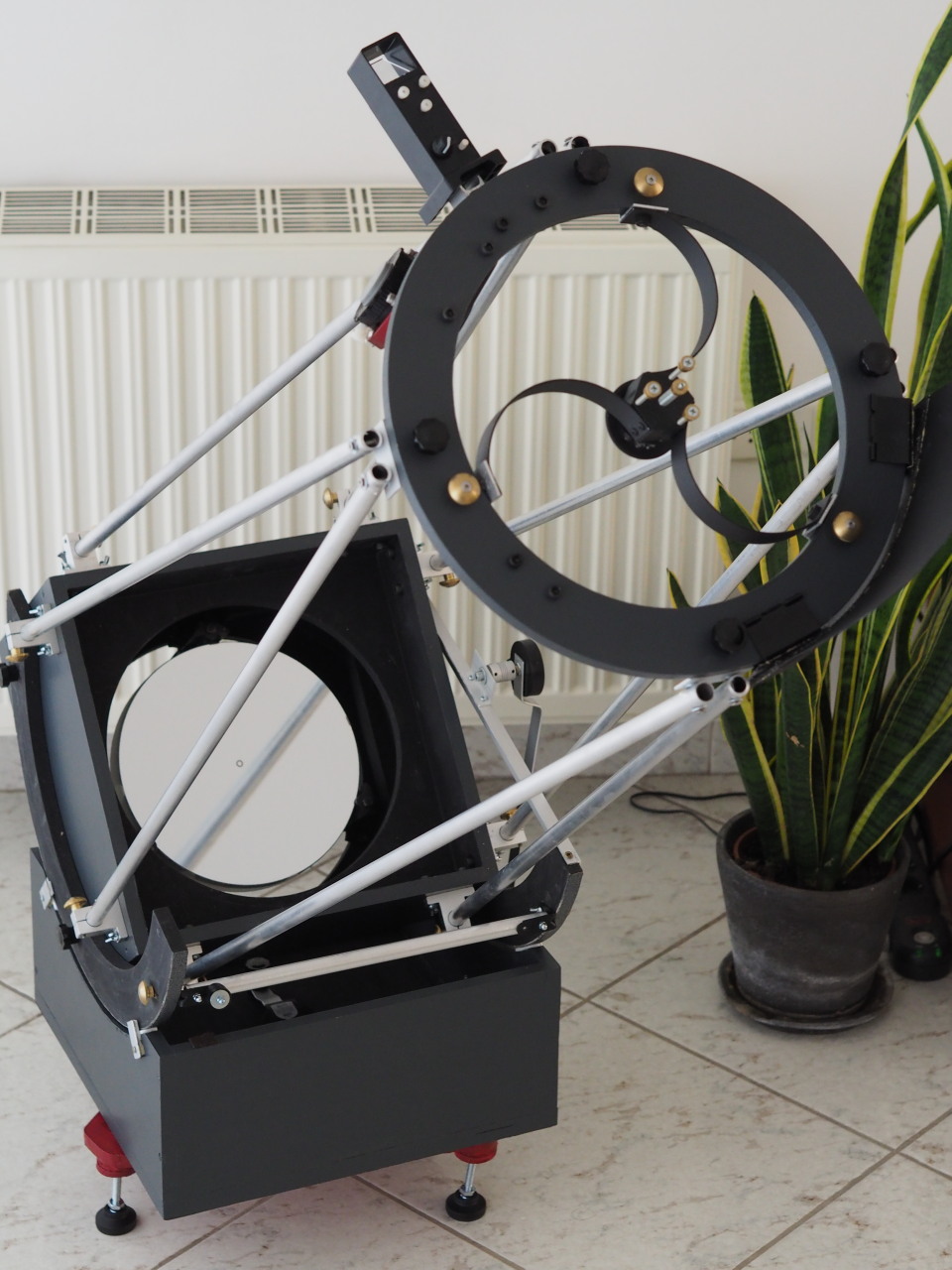

Φωτό του τηλεσκοπίου



stepper για push to

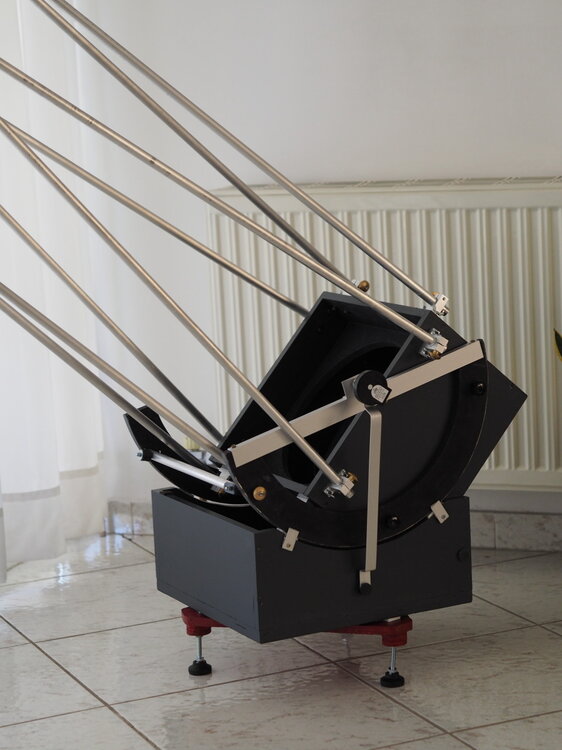

τηλεσκόπιο προφιλ

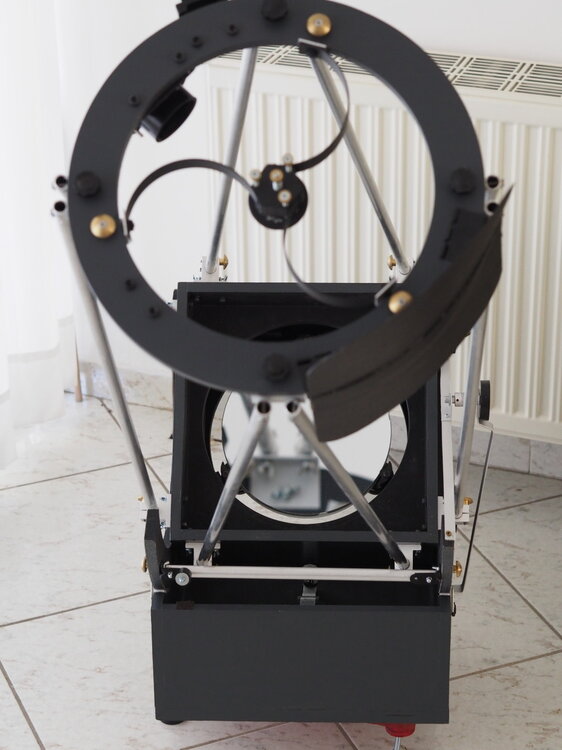

τηλεσκόπιο ανφας

[irapan]

Μπράβο ρε Κώστα, συγχαρητήρια πολύ όμορφη κατασκευή !

Και το χρώμα και τα φινιρίσματα τέλεια. Μου αρέσουν πάρα πολύ τα clamps για τους σωλήνες

στο κουτί του κατόπτρου, σε τορναδόρο τα έκανες? Και έχω πάθει πλάκα με το Argo Navis...θα

μου το εξηγήσεις και από κοντά.



Μια παρατήρηση μόνο...μήπως τα ποδαράκια για το αλφάδιασμα στο ground board είναι λίγο ψηλά?

Δεν έχεις κραδασμούς και ταλαντώσεις όταν το περιστρέφεις?

Η κίνηση του τηλεσκοπίου πως είναι γενικά? Ευχαριστημένος?



Και πάλι συγχαρητήρια φίλε, η εξόρμηση του Σεπτεμβρίου στον Πάρνωνα είναι κοντά...

[stellar26]

ευχαριστώ Γιάννη για τα καλά σου λόγια,

τα clamps είναι απο το cnccat.com (Βέροια). Μοναδικό μειονέκτημα των Linear Shaft - ετσι ονομάζει τα clamps - είναι ότι η υποδοχή του σωλήνα πρέπει να φαγωθεί λίγο για να ταιριάξει με τους σωλήνες. Στην περίπτωση μου 16 χλστ σωλήνας με 16 χλστ ανοιγμα του clamp δεν ταιριαξε κι έτσι αναγκάστηκα να το ανοίξω λίγο.

Τα ποδαράκια στο ground box είναι βιδωτά. Εαν κάποιος δεν τα θέλει, τα ξεβιδώνει και το τηλεσκόπιο στηρίζεται στα ξύλινα ποδαράκια. Τα μεταλλικά ποδαράκια ανεβάζουν το ύψος εξόδου εστιαστή στο ζενίθ στα 138 εκ. κι έτσι μπορώ να παρατηρώ απο 90 εως 45 μοίρες χωρίς κάθισμα ή υπερβολικό σκύψιμο. Κάτω απο τις 45 μοίρες απαιτείται κάθισμα.

Τα καλά νέα είναι

ΜΗΔΕΝ ταλαντώσεις, ΜΗΔΕΝ κραδασμούς!!!

ΚΙΝΗΣΗ καλή (στα 16 psi). Θα κάνω κι άλλες δοκιμές μήπως πετύχω τίποτα καλύτερο. Ετσι οπως είναι είμαι ευχαριστημένος, αλλά μην ξεχνάμε, εχθρός του καλού είναι το καλύτερο!.

[ΧαρίτωνΒασίλης]

Mε γεια !!! Πολυ ομορφο . Καλες παρατηρησεις

[mitsnik]

ΜΠΡΑΒΟ ΚΩΣΤΑ ΦΟΒΕΡΟ!!! ΚΑΛΕΣ ΠΑΡΑΤΗΡΗΣΕΙΣ

[stellar26]

Η κατασκευή απαιτεί την χρήση πολλών εργαλείων. Για όσα μέρη του Dob δεν είχα τα απαιτούμενα εργαλεία αναζήτησα και βρήκα έτοιμες λύσεις. Έτσι αυξήθηκε το κόστος και μειώθηκε το ρίσκο αποτυχίας της κατασκευής.



Με το βιβλίο “The Dobsonian Telescope, A Practical Manual for Building Large Aperture Telescopes “ των David Kriege and Richard Berry πήρα την 'θεωρητική' κατάρτιση για την κατασκευή. Στην επιλογή μεγέθους του δευτερευοντος κατόπτρου χρησιμοποιήθηκε το πρόγραμμα sec.exe και το post του G. Seronic “Sizing Up the Newtonian Secondary” link =>

http://www.garyseronik.com/?q=node/8



Ολα τα μέρη του τηλεσκοπίου είναι βιδωτά με αλενόβιδες και βολανάκια πλήν του mirror box και rocker box που είναι κολλημένα με ξυλόκολλα.

Τα ξύλινα μέρη του τηλεσκοπίου έγιναν με κόντρα πλακέ θαλάσσης τύπου σημύδας πάχους 15 χλστ, με εξαίρεση τον πάτο του rocker box που είναι 20 χλστ. Εαν αντί 15 χλστ έβαζα 12 χλστ θα είχα μια μείωση στο βάρος ~ 20%. Στο δίλημμα ελαφρύτερη κατασκευή ή πιο στιβαρή, επέλεξα στιβαρή.



Διαστάσεις των μερών:

Ανω κλωβός → εσω 29 εκ, εξω 33,5 εκ διάμετρος

mirror box → εσω μήκος και πλάτος 34 εκ, ύψος 25 εκ.

Καμπύλες του alt → 50 εκ διάμετρος

rocker box → εσω μήκος και πλάτος 37,5 εκ, ύψος 19 εκ.



H στήριξη του δευτερεύοντος έγινε με αράχνη της Destiny. Στην αρχή η σύνδεση της αράχνης στην στεφάνη έγινε μέσω γωνιών για ράφια, στην συνέχεια έκοψα γωνιές αλουμινίου 2 χλστ πάχους.

Η σύνδεση του άνω κλωβού με το mirror box έγινε με αντιστηρίγματα από σωλήνες αλουμινίου Φ16. Για την σύνδεση των αντιστηριγμάτων με το mirror box πήγα σε έτοιμη λύση (clamp) μιας και δεν είχα τα εργαλεία ανοίγματος των τρυπών υπο κλίση. Τα clamps (Linear Shaft Support) αγοράσθηκαν απο την cnccat.com

Στο mirror box μπήκαν δύο baffles με άνοιγμα κυκλικής διατομής 29 εκ. Στο επάνω baffle προσαρμόστηκε καπάκι ασφαλείας του πρωτεύοντος και το κάτω baffle χρησιμοποιήθηκε σαν φάσα. Το κελί του πρωτεύοντος μπήκε σε πλαίσιο. Η στήριξη του πλαισίου έγινε με βολανάκια.

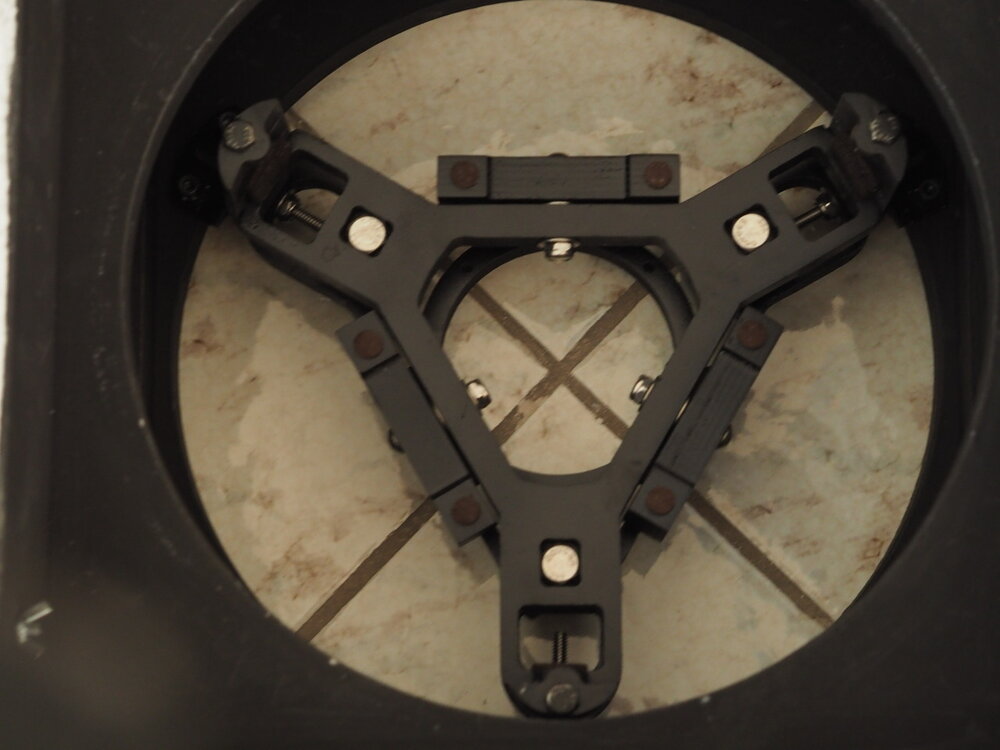

κελί πρωτεύοντος για ... φίλημα

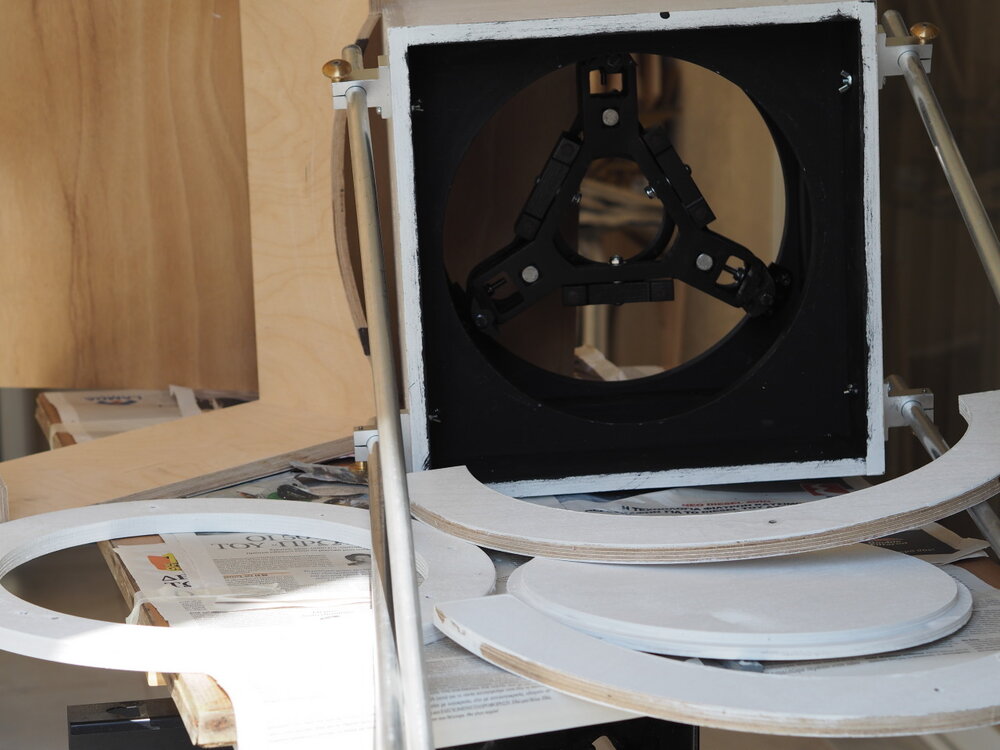

ξύλα ατάκτως ερριμμένα

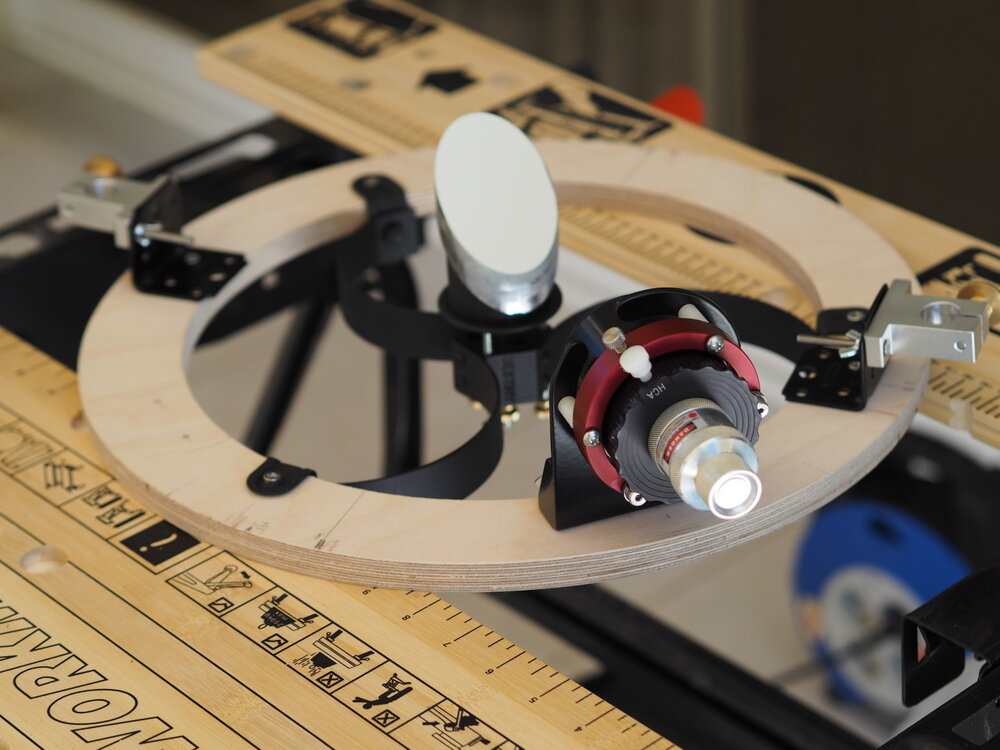

Τεστ στεφάνης στο αρχικό στάδιο



Κόλληση δευτερεύοντος

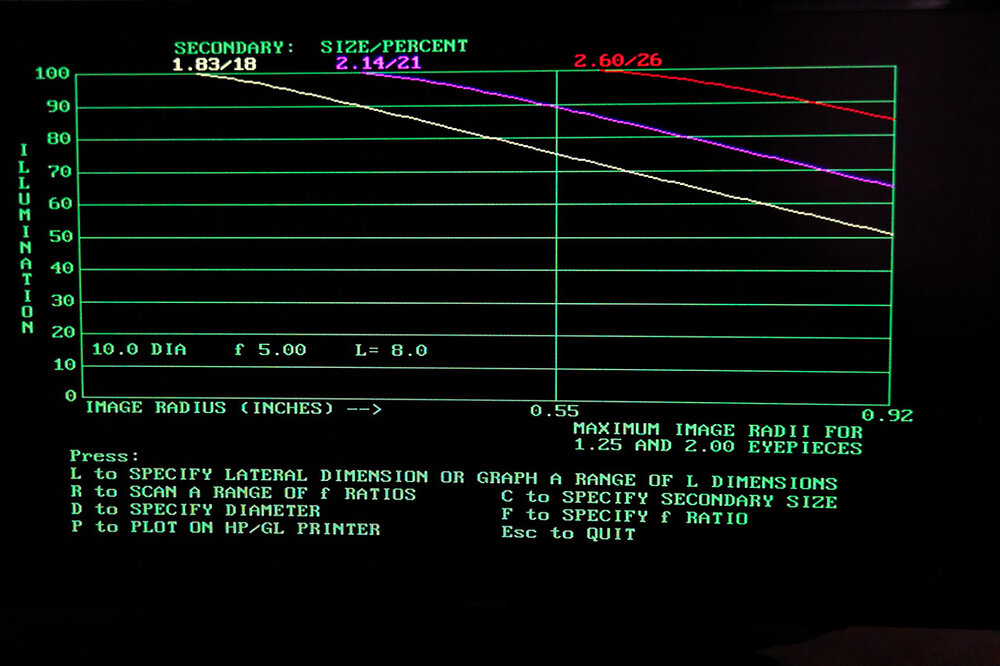

Το πρόγραμμα sec.exe προτείνει δευτερεύον

[stellar26]

Η βαφή έγινε με ριπολίνη νερού αφού εφαρμόστηκε ένα υπόστρωμα βελατουρα.

Η κοπή της φορμάικας είναι εύκολη. Η κόλληση της στις καμπύλες και στον πάτο του rocker box έγινε με βενζινόκολλα. Τα τεφλόν δεν μπόρεσα να τα κόψω με ακρίβεια χιλιοστού. Το τρύπημα των σωλήνων είναι λίγο δύσκολο. Η κοπή του αλουμινίου με το Dremel (χρήσιμο εργαλείο για μικροκατασκευές)



Οι φωτό δείχνουν τον τρόπο ...

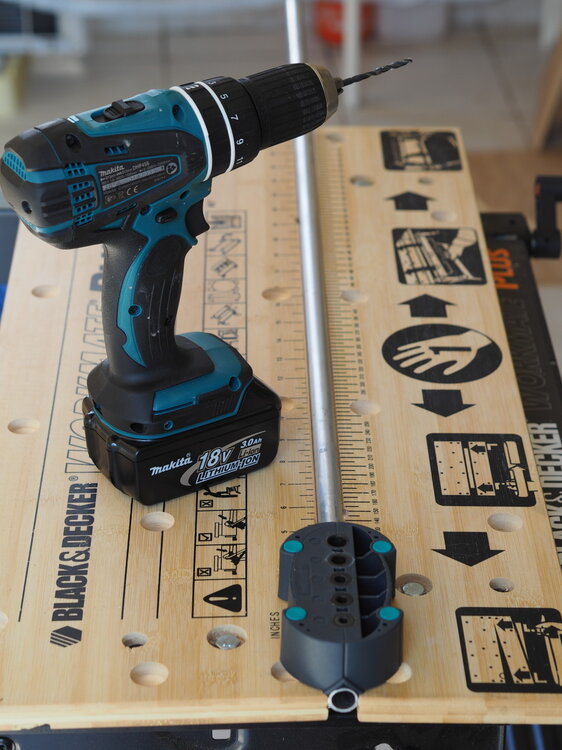

τρύπημα σωλήνα

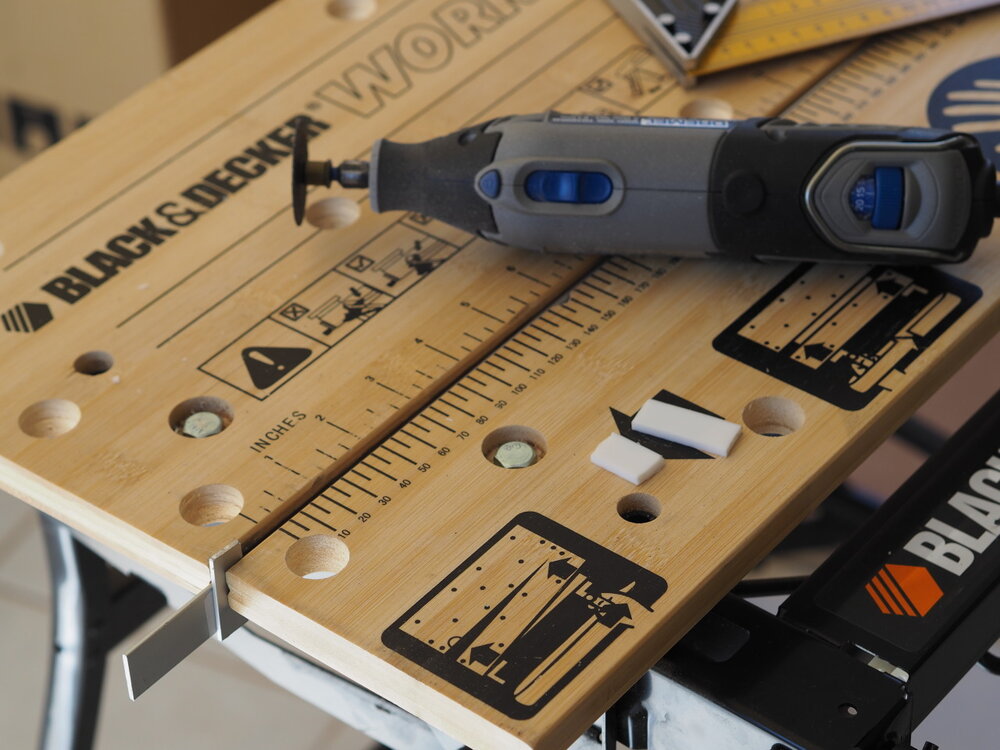

κοπή αλουμινίου



κοπή φορμαικας

[DrumCluster]

Αψογος και με ακριβεια! i like it!

[Μανούσος]

Συγχαρητήρια, πολύ προσεγμένη δουλειά με μεράκι. Αν υπάρχει όρεξη όλα γίνονται προσεγμένα. Καλές παρατηρήσεις και να το χαρείς.

[stadaik]

Συγχαρητήρια και από εμένα. Πες μας τον χρόνο που χρειάστηκε καθώς και τα κόστη.

[stellar26]

Το θέμα κατασκευής ενός truss με απασχολούσε καιρό. Για την κατασκευή αφιέρωσα σχεδόν όλο τον Αύγουστο. Η διαδικασία κατασκευής τηλεσκοπίου δεν είναι ίδια με την κατασκευή επίπλων κι ας χρησιμοποιούνται τα ίδια εργαλεία. Αν και είμαι χωρίς πλάνο για μεγαλύτερο τηλεσκόπιο, τώρα με απασχολεί η κατασκευή παρελκόμενων του τηλεσκοπίου!

Τα χρήματα που ζητούν οι διάφοροι κατασκευαστές truss dobsonian είναι δίκαια – τα αξίζουν. Το εγχείρημα έχει δυσκολίες και πολλές ώρες εργασίας.



Το κόστος της κατασκευής ενός 10 ίντζου truss είναι μεταξύ 1000 και 1500 ευρώ. Περίπου το μισό κόστος του τηλεσκοπίου είναι τα οπτικά. Το μικρότερο κόστος υλικών έχει η ξυλεία οι βίδες, οι σωλήνες αλουμινίου και οι μπογιές.



Για αυτό το τηλεσκόπιο χρησιμοποιήθηκαν άριστα οπτικά μέρη, παρελκόμενα και υλικά. Αυτό ανέβασε το κόστος στην οροφή δηλ. στα 1500 ευρώ. Τόσο κοστίζει η αγορά ενός 10 ίντζου από την TS – MF και λοιπών μικρών κατασκευαστών. Εαν επιχειρήσω την κατασκευή ξανά, το κόστος θα είναι 1000 με 1100 ευρώ.

[PanosSky]

Κώστα συγχαρητήρια. Προσεγμένη και ποιοτική δουλειά. Και εις ανώτερα.........

[stellar26]

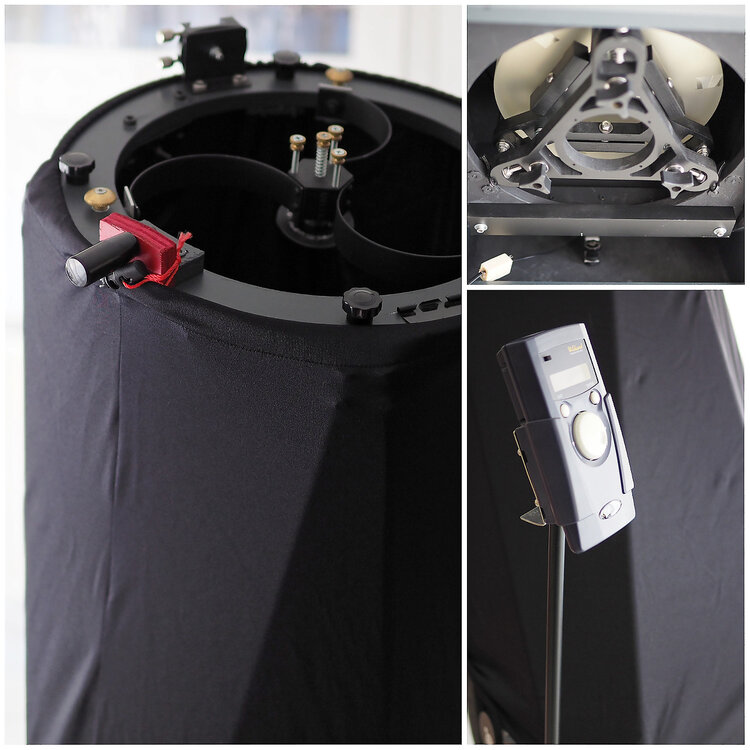

Το τηλεσκόπιο χρειάστηκε κάποιες βελτιώσεις για να γίνει πιο λειτουργικό.

Προστέθηκαν τα:

• 1. φωτοχιτώνιο, από ύφασμα lycra, για να κόβει τα ενοχλητικά φώτα των γειτόνων,
  2. χειρολαβή (σταθερό σημείο επαφής) στο "στεφάνι" για ευκολότερη μετακίνηση,
  3. χειρολαβές μεταφοράς στο mirror box,
  4. αντίβαρο 2 κιλών, κάτω από κελί πρωτεύοντος, έτσι ώστε το τηλεσκόπιο να ισορροπεί με προσοφθάλμια μέχρι 930 γραμμάρια,
  5. βάση τοποθέτησης - στήριξης του Argonavis έτσι ώστε και τα δύο χέρια του παρατηρητή να είναι ελεύθερα.



Οι βελτιώσεις

[glamt]

Μπράβο!!
