Κατασκευη βασης Dobsonian για 8'' νευτωνιο


Προτεινόμενες αναρτήσεις

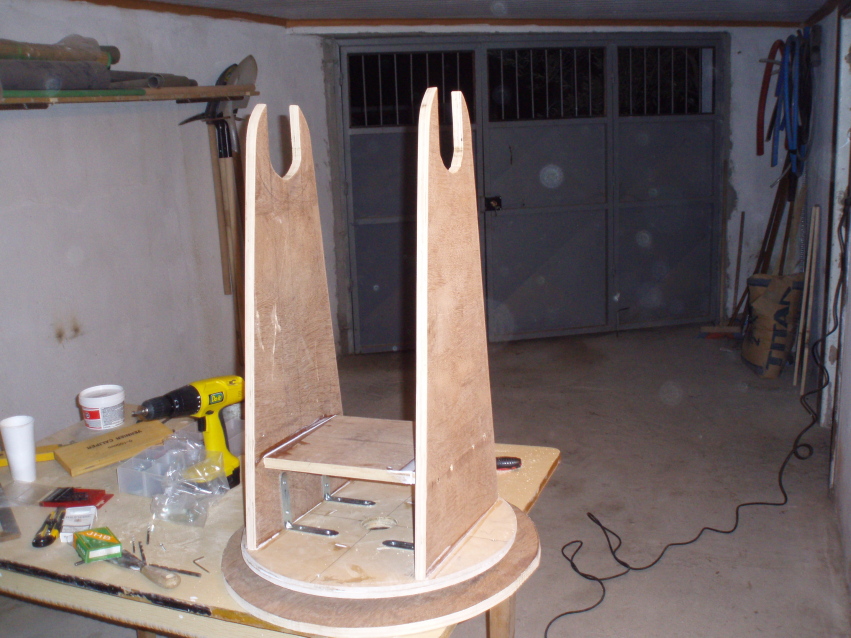

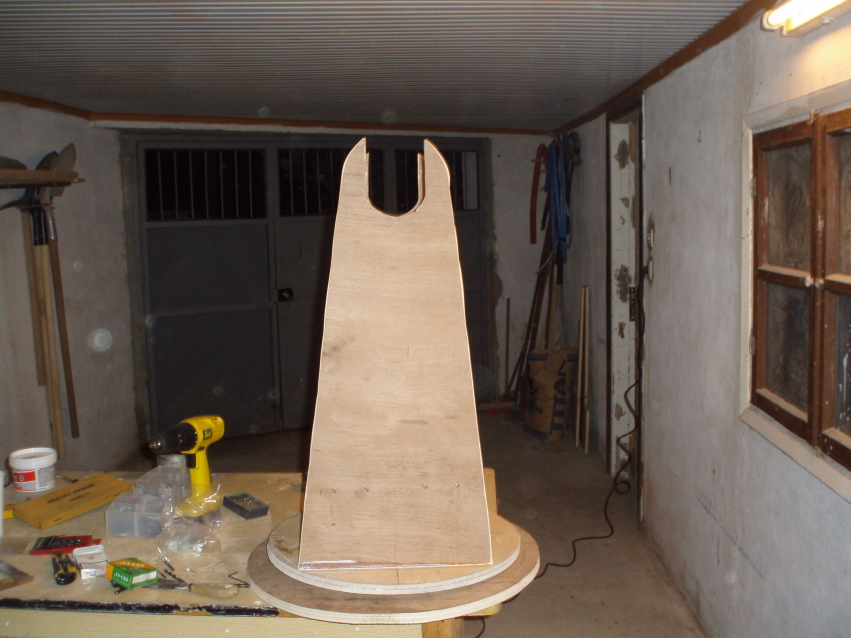

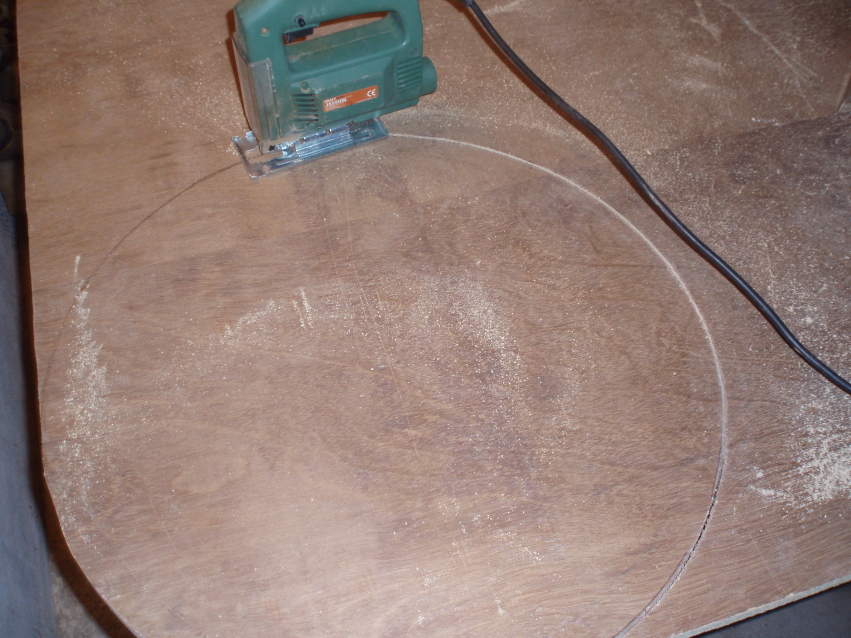

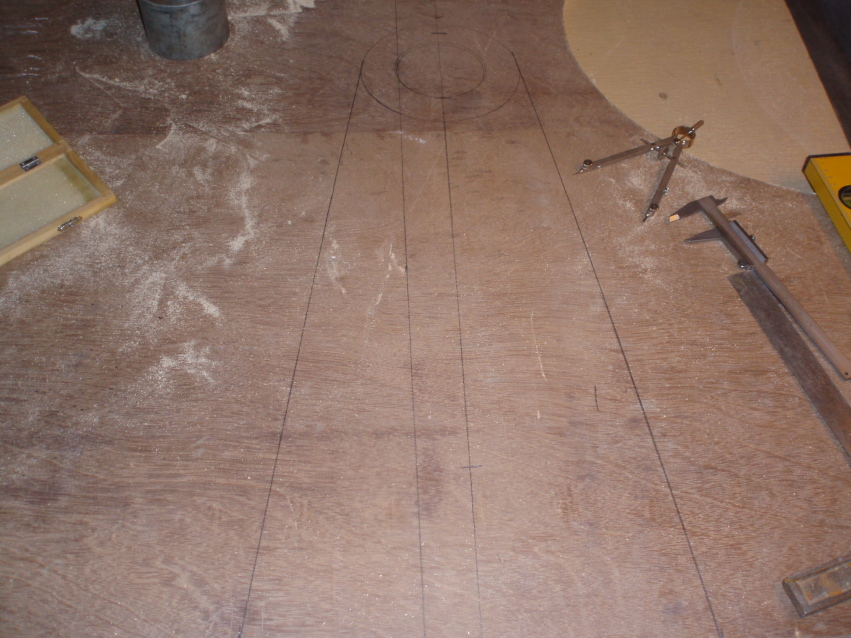

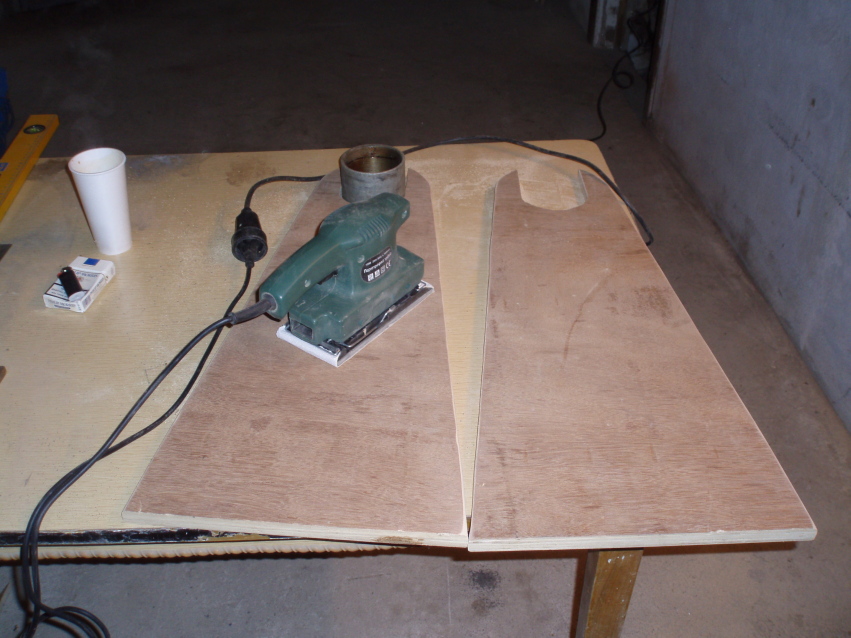

Εχθες παρελαβα το πρωτο μου νευτονιο 8'' αλλα η αγωρα ηταν απο αγγελια και μονο ο σωληνας με τα δαχτυλιδια για ισημερινη, επηδη δεν θελω να μπω στην διαδικασια αγωρας ισημερινης ( πρως το παρον) εβαλα εμπρος σημερα την κατασκευη μιας βασης dobson μιας και ειναι ποιο πρακτικη για παρατηρηση και ευκολη στην κατασκευη.









ΜΕΡΙΚΟΙ ΑΝΘΡΩΠΟΙ ΕΙΝΑΙ ΣΑΝ ΤΑ ΣΥΝΝΕΦΑ... ΟΤΑΝ ΦΕΥΓΟΥΝ Η ΜΕΡΑ ΓΙΝΕΤΑΙ ΥΠΕΡΟΧΗ!
Σύνδεσμος για σχόλιο
Κοινή χρήση σε άλλους ιστότοπους

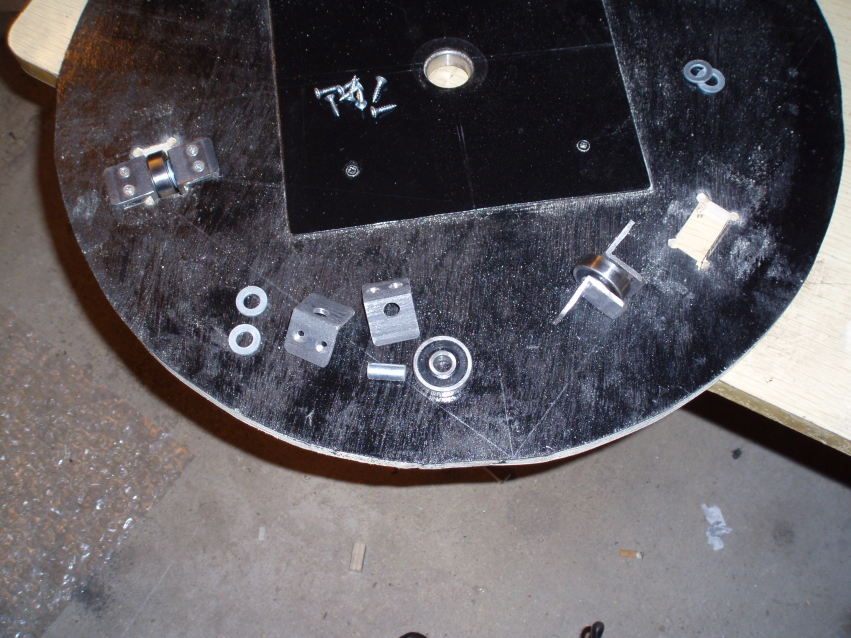

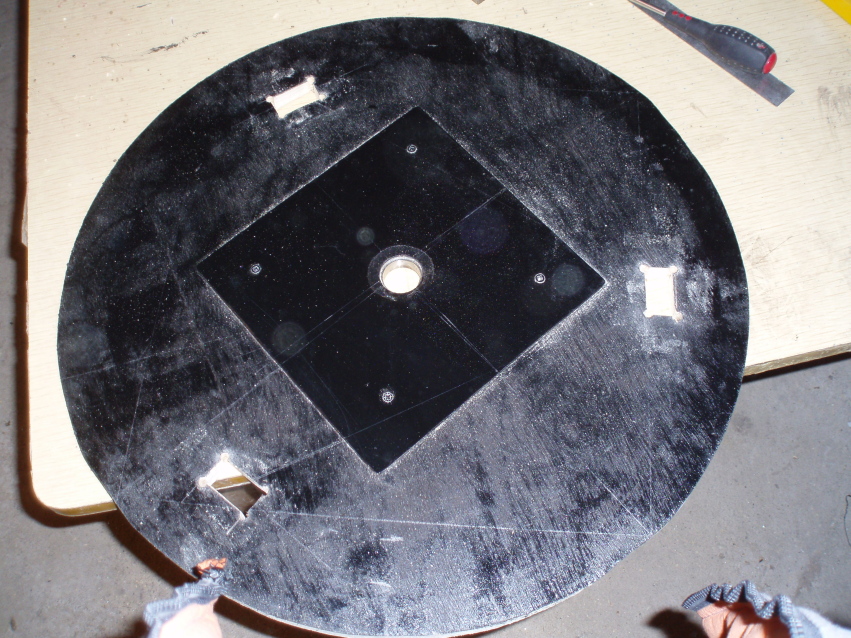

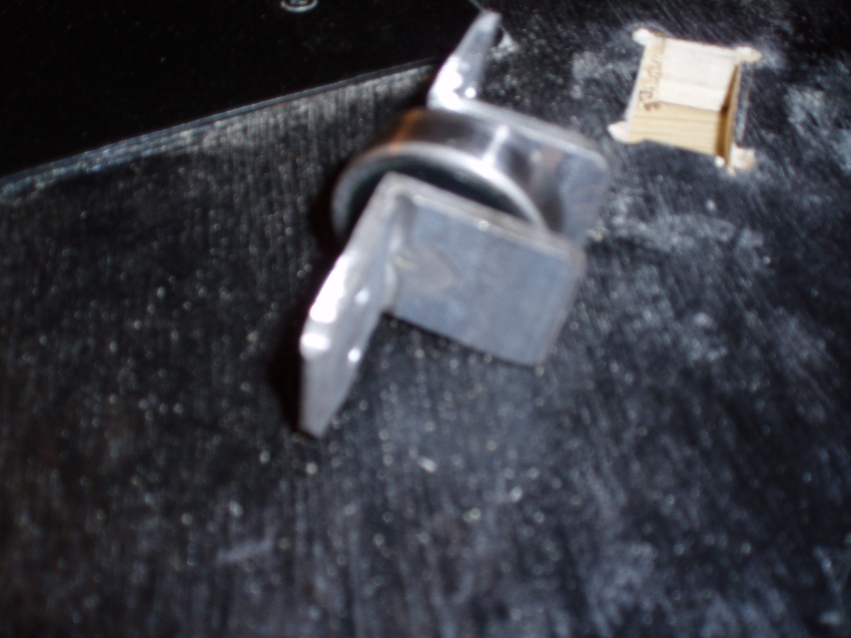

εχει ακομα δουλεια !! οταν τελειωσω κατα νεα δαχτυλιδια στηριξεως και το πελμα την κατω βαση με ρουλεμαν ,θα ξανα βγαλω foto.
ΜΕΡΙΚΟΙ ΑΝΘΡΩΠΟΙ ΕΙΝΑΙ ΣΑΝ ΤΑ ΣΥΝΝΕΦΑ... ΟΤΑΝ ΦΕΥΓΟΥΝ Η ΜΕΡΑ ΓΙΝΕΤΑΙ ΥΠΕΡΟΧΗ!
Σύνδεσμος για σχόλιο
Κοινή χρήση σε άλλους ιστότοπους

Πολυ ωραιος! Δειχνει ομορφη και στιβαρη κατασκευη!

Θα ηθελα πολυ να δω την υπολοιπη διαδικασια και τον τροπο που θα προσαρμοσεις τον σωληνα πανω στην βαση.

Καλη συνεχεια.

Φιλικά

Δημήτρης Κ.



Σ.Ε.Α.Α (Συλλογος Eρασιτεχνικής Aστρονομίας Αργολίδας)

Σύνδεσμος για σχόλιο
Κοινή χρήση σε άλλους ιστότοπους

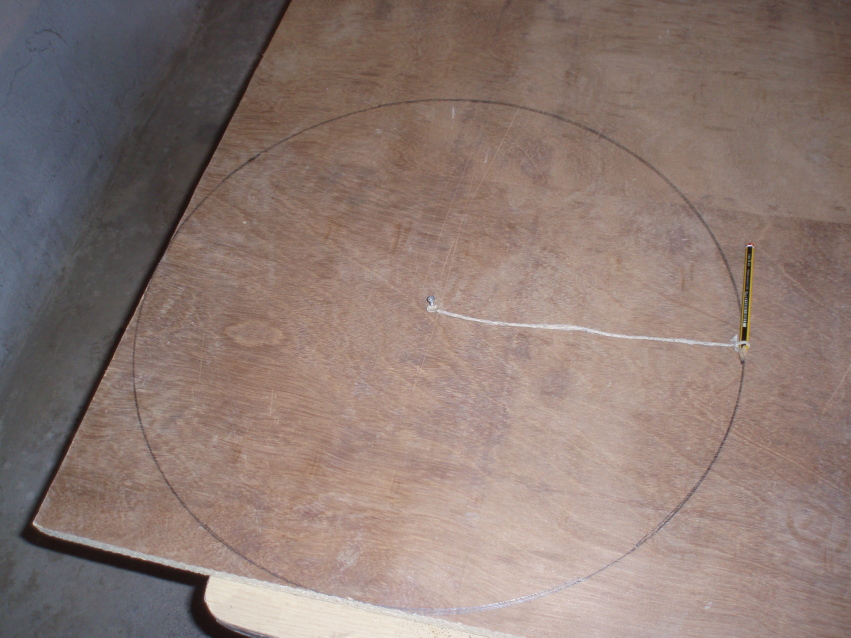

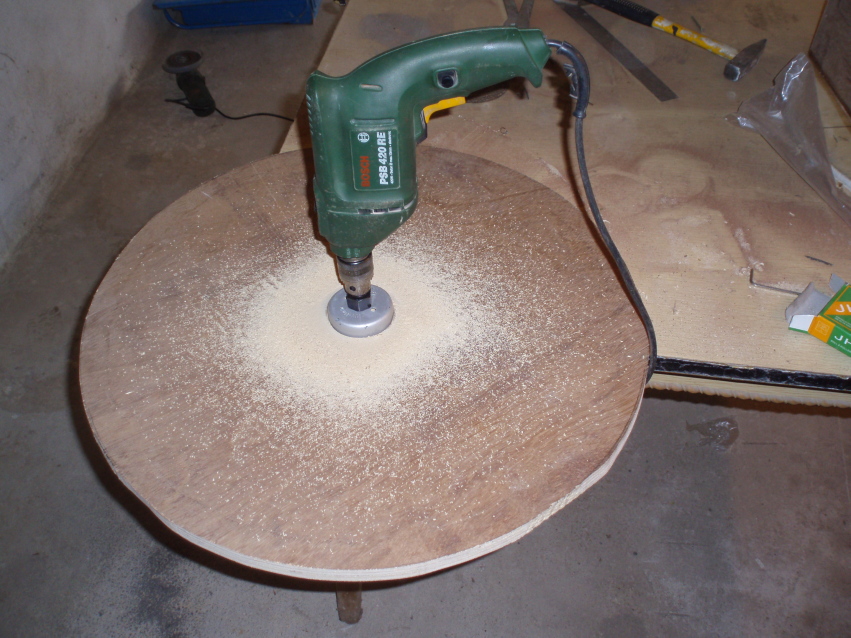

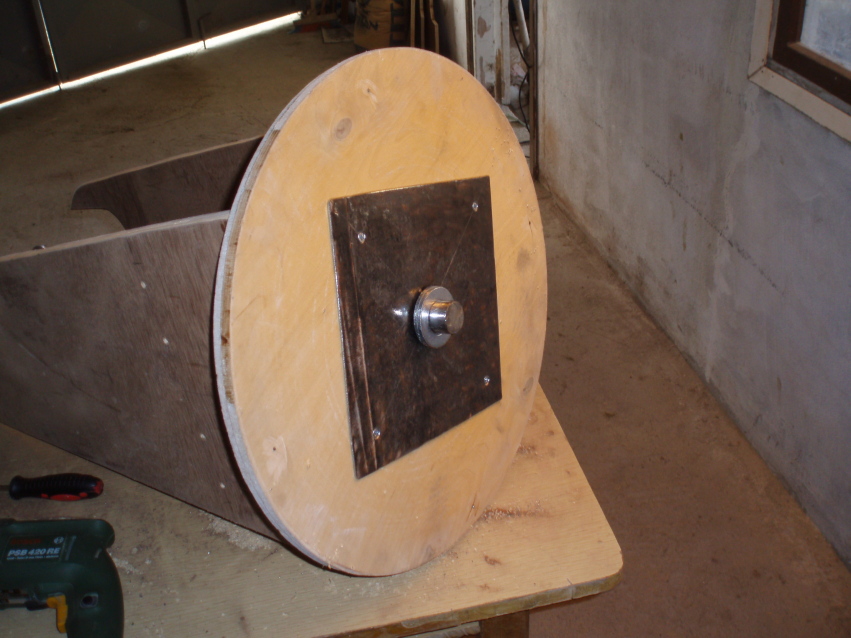

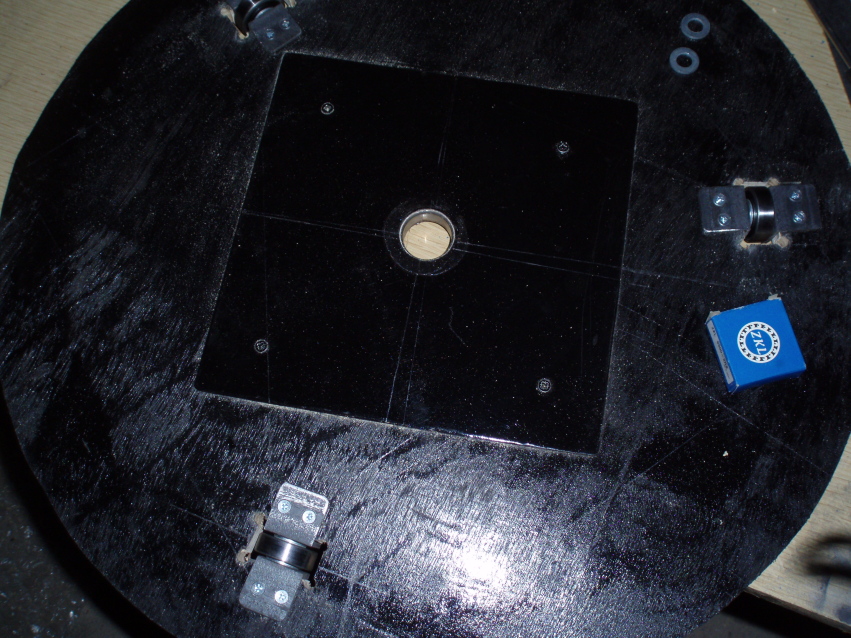

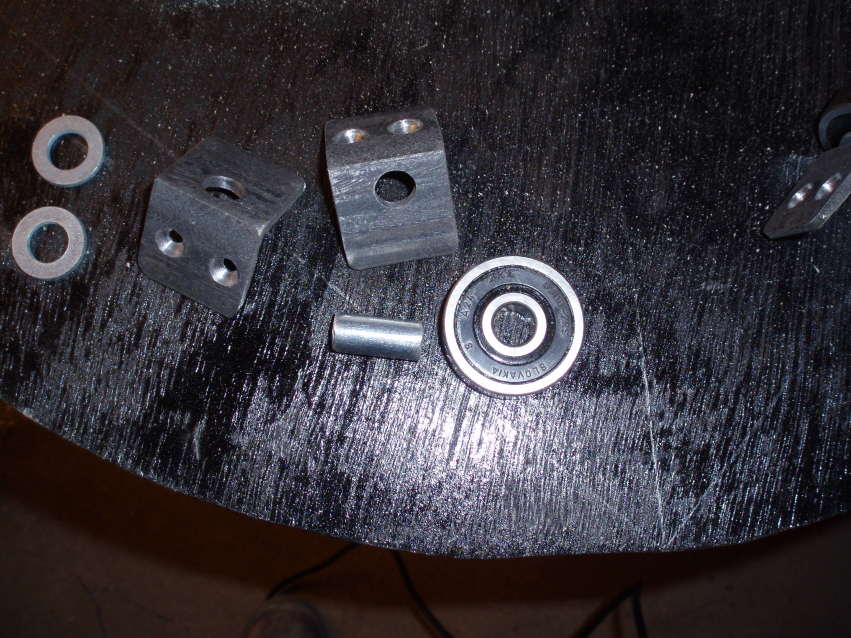

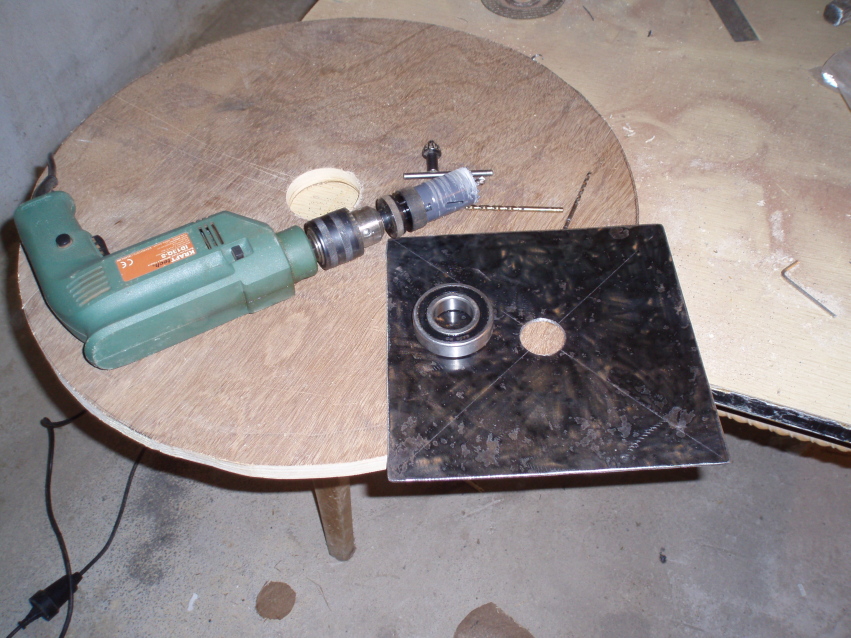

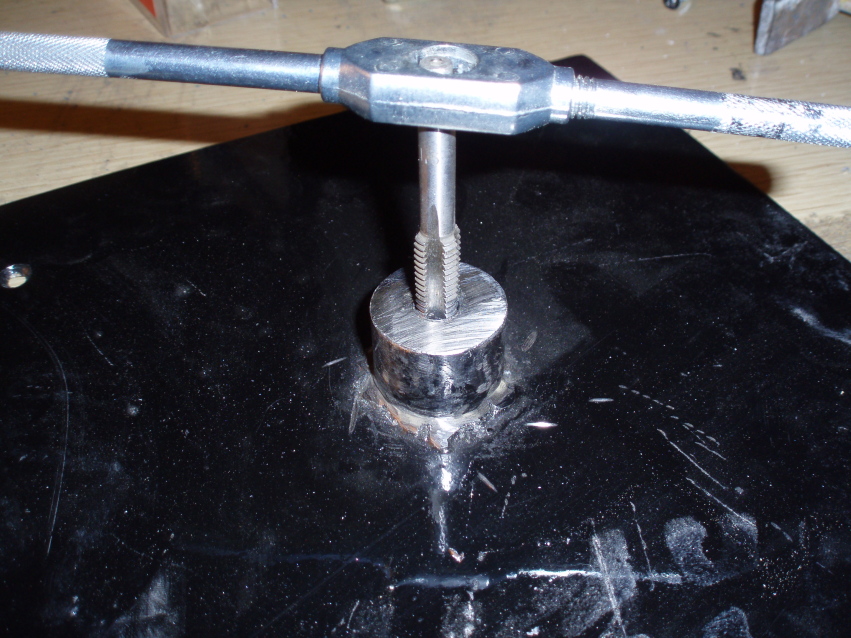

Καλησπερα σημερα προχορισα λιγο , τελιωσε και η βαση περιστροφης κατα αζιμ. και ενα μερος απο τα δαχτυλιδια και γενικοτερα ο τροπος κινησης καθ'υψος πυστευω οτι θα τελιωσει συντομα!!!!








ΜΕΡΙΚΟΙ ΑΝΘΡΩΠΟΙ ΕΙΝΑΙ ΣΑΝ ΤΑ ΣΥΝΝΕΦΑ... ΟΤΑΝ ΦΕΥΓΟΥΝ Η ΜΕΡΑ ΓΙΝΕΤΑΙ ΥΠΕΡΟΧΗ!
Σύνδεσμος για σχόλιο
Κοινή χρήση σε άλλους ιστότοπους

Ωραία πράγματα, μπράβο!!! =D>

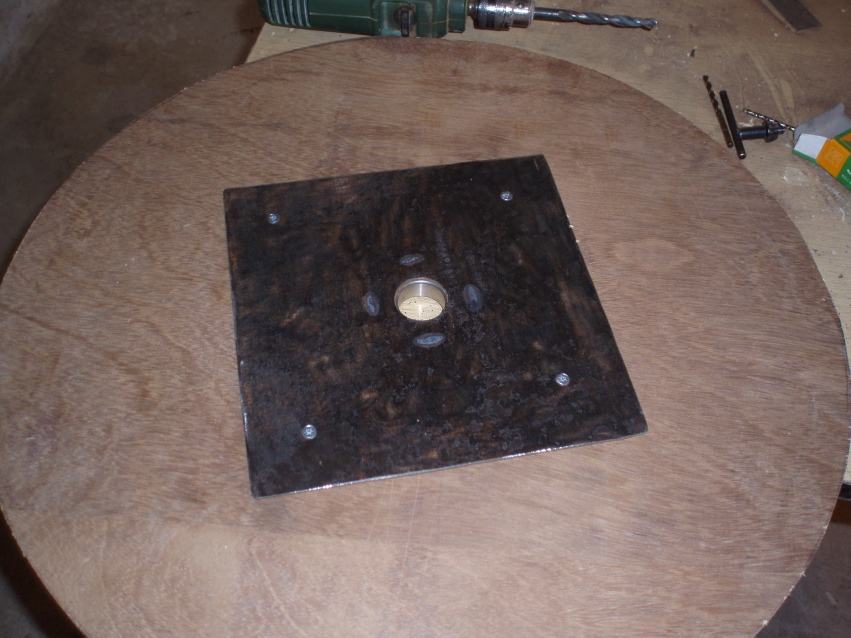

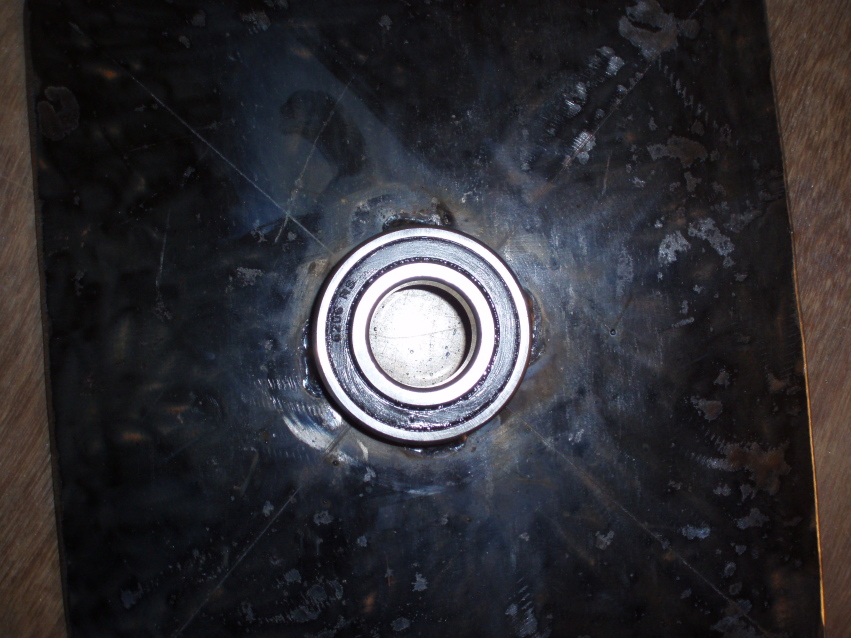

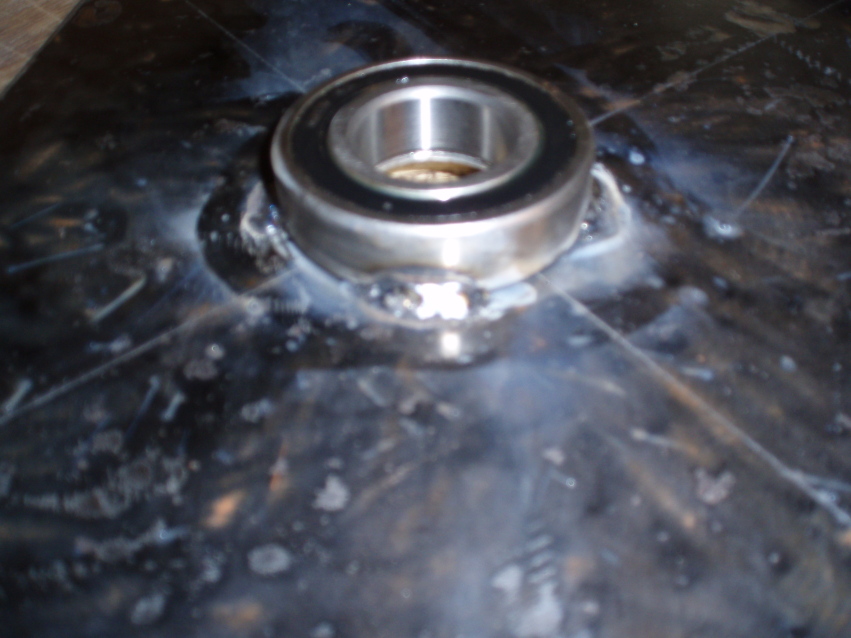

Μια ερώτηση μόνο, το ρουλεμάν που κόλλησες στην πλάκα δε χάλασε με την ηλεκτροκόλληση; :?:

Imagination is more important than knowledge
Σύνδεσμος για σχόλιο
Κοινή χρήση σε άλλους ιστότοπους

Πάντως υπάρχουν και ειδικά ρουλεμάν, διαφορετικά από τα κλασσικά που ταιριάζουν καλύτερα στην περίπτωση. Δες εδώ και εδώ.



Καλή συνέχεια με την κατασκευή!



Σύνδεσμος για σχόλιο
Κοινή χρήση σε άλλους ιστότοπους

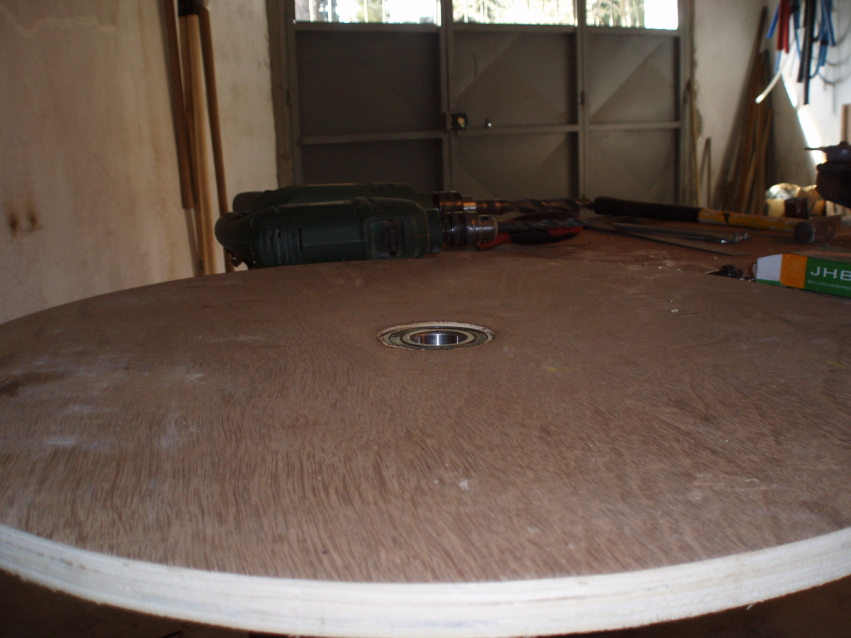

Καλησπερα ευχαριστω για τα καλα σας λογια!!!! :D pentraks οχι ,για να μην καταστραφη το κολλησα σε 4 μικρα τμηματα σταυρό και με πολα αμπερ στην ηλεκτροκολληση για να γινουν τα κολληματα ποιο γριγορα ετσι οστε να μην προλαβει και υπερθερμανθει. μολις βρω ελευθερο χρονο θα συνεχισω
ΜΕΡΙΚΟΙ ΑΝΘΡΩΠΟΙ ΕΙΝΑΙ ΣΑΝ ΤΑ ΣΥΝΝΕΦΑ... ΟΤΑΝ ΦΕΥΓΟΥΝ Η ΜΕΡΑ ΓΙΝΕΤΑΙ ΥΠΕΡΟΧΗ!
Σύνδεσμος για σχόλιο
Κοινή χρήση σε άλλους ιστότοπους

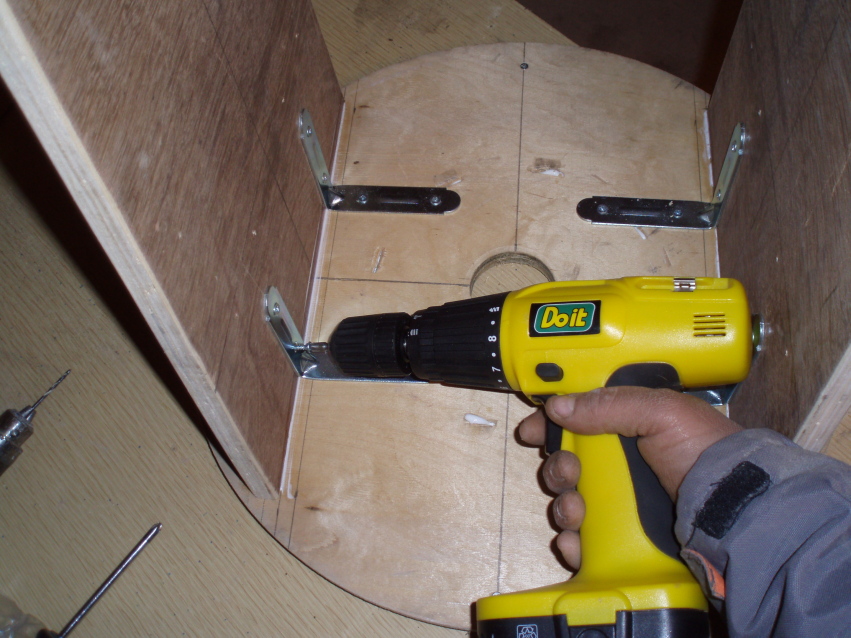

και η συνεχεια των εργασειων της






ΜΕΡΙΚΟΙ ΑΝΘΡΩΠΟΙ ΕΙΝΑΙ ΣΑΝ ΤΑ ΣΥΝΝΕΦΑ... ΟΤΑΝ ΦΕΥΓΟΥΝ Η ΜΕΡΑ ΓΙΝΕΤΑΙ ΥΠΕΡΟΧΗ!
Σύνδεσμος για σχόλιο
Κοινή χρήση σε άλλους ιστότοπους

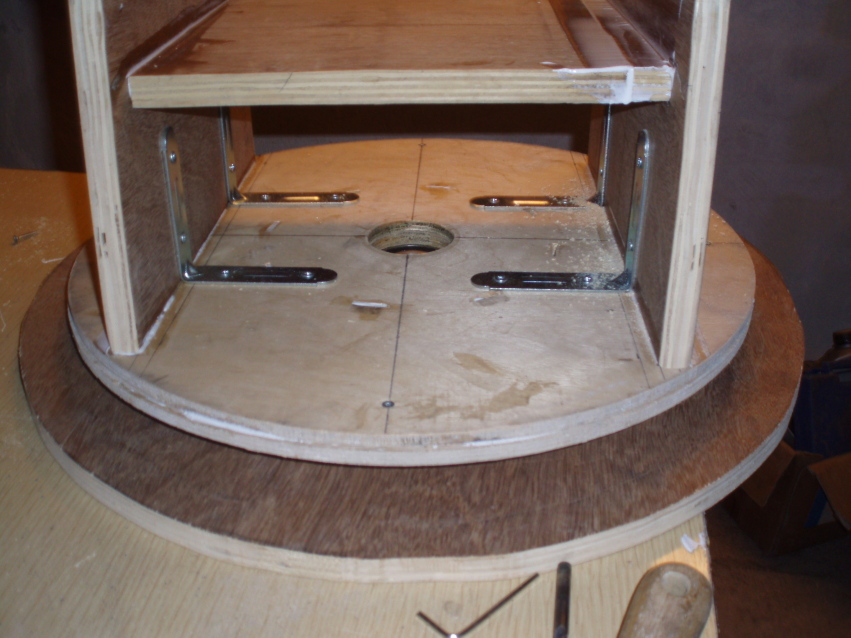

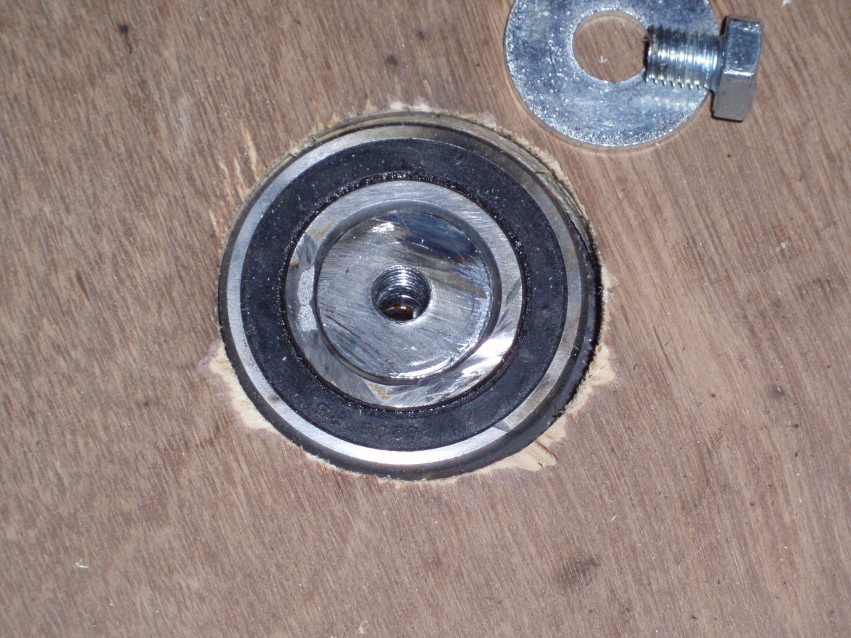

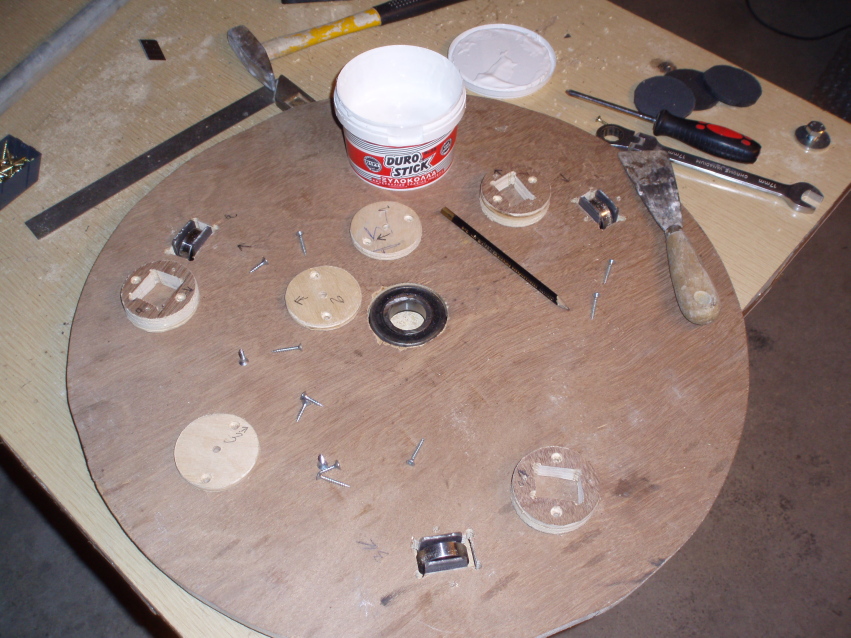

Στη συνεχεια δειχνω τον τροπο που εγιναν τα ποδαρακια και ο τροπος συνδεσης των δυο μερων της βασης και του κυριος κορμου






ΜΕΡΙΚΟΙ ΑΝΘΡΩΠΟΙ ΕΙΝΑΙ ΣΑΝ ΤΑ ΣΥΝΝΕΦΑ... ΟΤΑΝ ΦΕΥΓΟΥΝ Η ΜΕΡΑ ΓΙΝΕΤΑΙ ΥΠΕΡΟΧΗ!
Σύνδεσμος για σχόλιο
Κοινή χρήση σε άλλους ιστότοπους

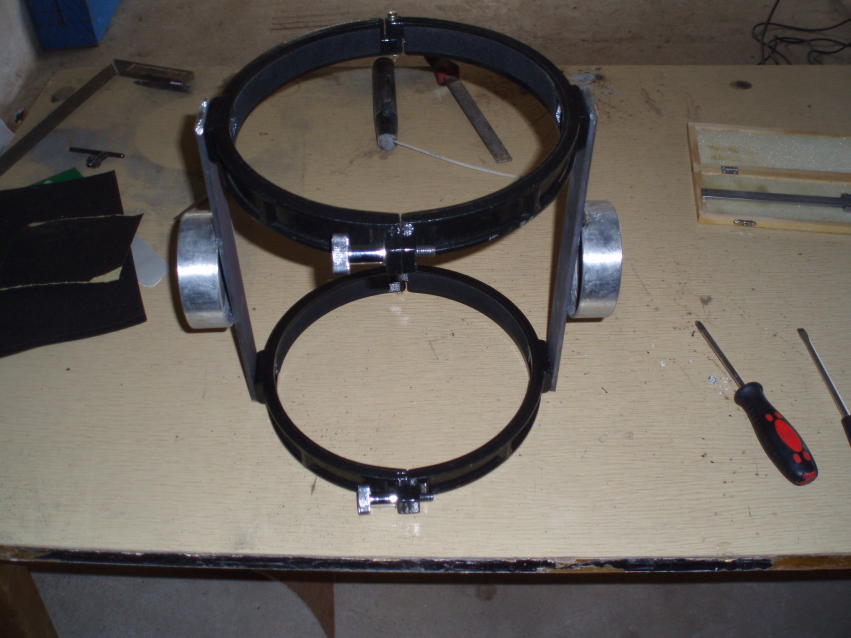

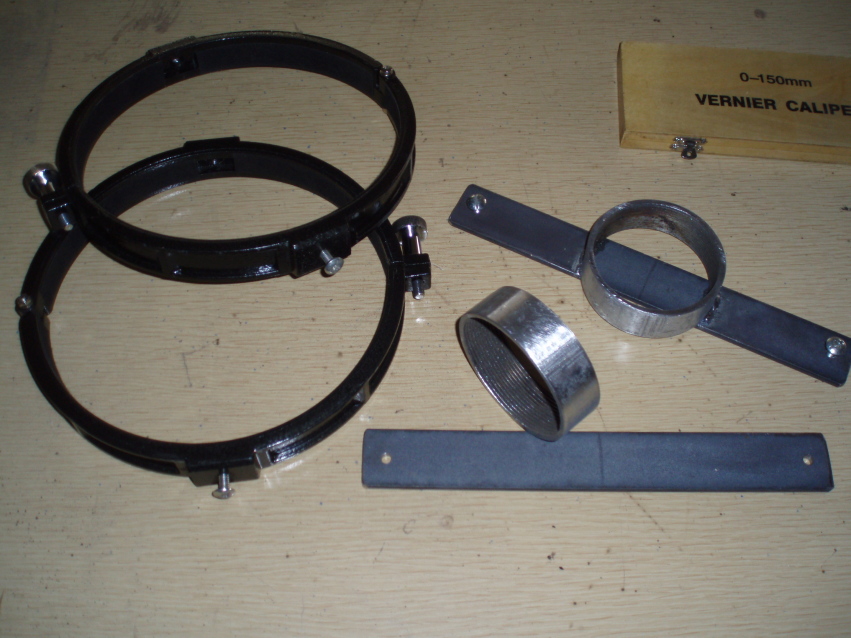

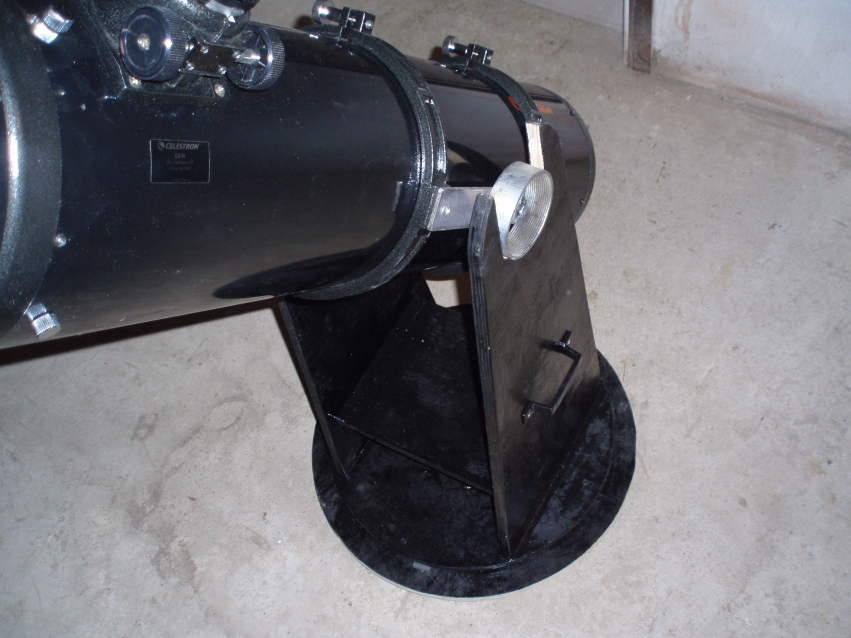

Σε παλεοτερο μνμ. ειχα κανει τα δαχτυλιδια αλλα δεν μου αρεσανε και εκμεταλευτικα τα δαχτυλιδια για την ισημερινη, ετσι οστε να λυνεται για να μπορουν να ξαναχρισιμοποιηθουν στην ισημερινη




ΜΕΡΙΚΟΙ ΑΝΘΡΩΠΟΙ ΕΙΝΑΙ ΣΑΝ ΤΑ ΣΥΝΝΕΦΑ... ΟΤΑΝ ΦΕΥΓΟΥΝ Η ΜΕΡΑ ΓΙΝΕΤΑΙ ΥΠΕΡΟΧΗ!
Σύνδεσμος για σχόλιο
Κοινή χρήση σε άλλους ιστότοπους

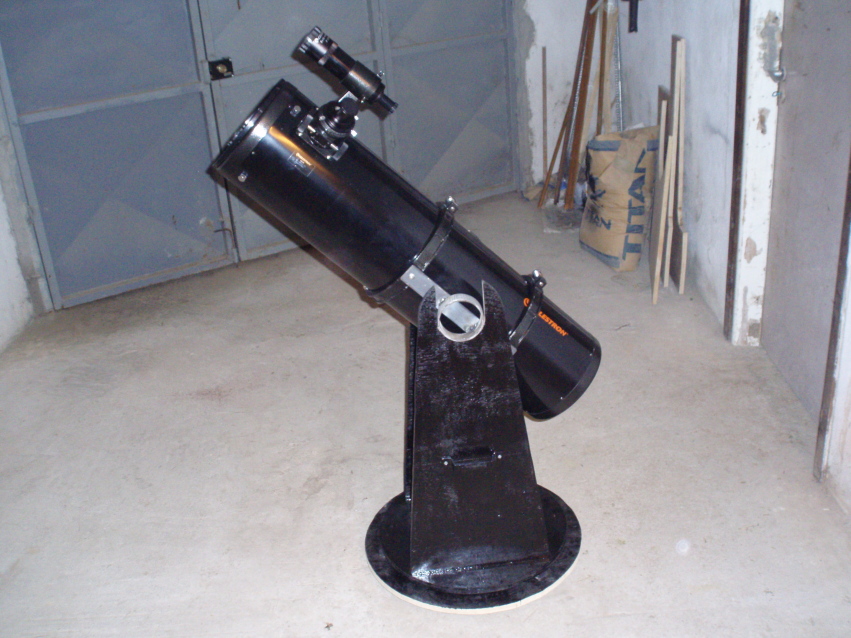

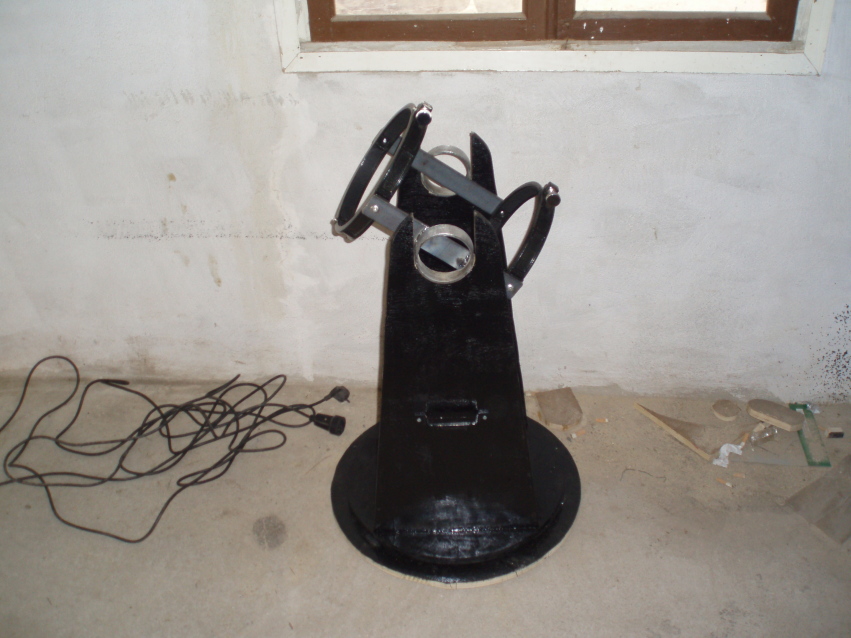

Αναμαλλιασμενος με την φορμα εργασειας στο εργαστηριο αλλα και χαρουμενος ,γεματος ικανοποιηση απο το τελικο αποτελεσμα οπου αποδειχτικε λειτουργικοτατο :mrgreen: :mrgreen: :mrgreen: :mrgreen:



ΜΕΡΙΚΟΙ ΑΝΘΡΩΠΟΙ ΕΙΝΑΙ ΣΑΝ ΤΑ ΣΥΝΝΕΦΑ... ΟΤΑΝ ΦΕΥΓΟΥΝ Η ΜΕΡΑ ΓΙΝΕΤΑΙ ΥΠΕΡΟΧΗ!
Σύνδεσμος για σχόλιο
Κοινή χρήση σε άλλους ιστότοπους

Ζητώ συγνωμη εαν εγινα κουραστικος με τοσες πολες φωτο. αλλα θεωρω οτι στο mastrovox ειναι απαρετιτες ,ετσι ωστε να φαινονται ολες η εργασειες κανοντας τους αναγνωστες να παρουν καποιες ιδεες ή να γεννιθουν αλλες μεσα απο αυτες .
ΜΕΡΙΚΟΙ ΑΝΘΡΩΠΟΙ ΕΙΝΑΙ ΣΑΝ ΤΑ ΣΥΝΝΕΦΑ... ΟΤΑΝ ΦΕΥΓΟΥΝ Η ΜΕΡΑ ΓΙΝΕΤΑΙ ΥΠΕΡΟΧΗ!
Σύνδεσμος για σχόλιο
Κοινή χρήση σε άλλους ιστότοπους

Πολυ ωραια κατασκευη! Μπραβο!

Και πολυ καλη παρουσιαση!

Το εχεις δοκιμασει σε παρατηρηση? εντυπωσεις?

Σύνδεσμος για σχόλιο
Κοινή χρήση σε άλλους ιστότοπους

Ευχαριστω!!!!

οχι δεν προλαβα σημερα την τελιωσα!!και ο καιρος ειναι χαλια!!! :cry: :cry: :cry: :cry: παντος η κινησεις γινονται ομαλα σταθερα και ευχριστα!!

Ηταν περισοτερο πολυπλοκο απο οτι περιμενα αλλα οχι ακατορθωτο, το καλο ειναι οτι δεν χριαστικε μηχανουργεια και ιδικευμενα εργαλεια .

Με 5-6 ηλεκτρικα εργαλεια (εστω και ερασιτεχνηκα) που συγουρα εχουν στο σπιτι τους ολοι οσοι ασχολουντε με μαστορεματα και λιγη φαντασια ειναι εφικτο να γινει.

ΜΕΡΙΚΟΙ ΑΝΘΡΩΠΟΙ ΕΙΝΑΙ ΣΑΝ ΤΑ ΣΥΝΝΕΦΑ... ΟΤΑΝ ΦΕΥΓΟΥΝ Η ΜΕΡΑ ΓΙΝΕΤΑΙ ΥΠΕΡΟΧΗ!
Σύνδεσμος για σχόλιο
Κοινή χρήση σε άλλους ιστότοπους

Συγχαρητηρια για την πολυ ωραια κατασκευη και καλοταξιδο! =D>

Μην ξεχασεις να μας πεις τις εντυπωσεις σου απο την παρατηρηση!

Φιλικά

Δημήτρης Κ.



Σ.Ε.Α.Α (Συλλογος Eρασιτεχνικής Aστρονομίας Αργολίδας)

Σύνδεσμος για σχόλιο
Κοινή χρήση σε άλλους ιστότοπους

Πολύ καλή κατασκευή φαίνεται.Μπράβο. \:D/ \:D/ \:D/ =D> =D> =D> =D>
Με εκτίμηση Παναγιώτης Φωτεινέας
Σύνδεσμος για σχόλιο
Κοινή χρήση σε άλλους ιστότοπους

Μπράβο πολύ καλή κατασκευή !

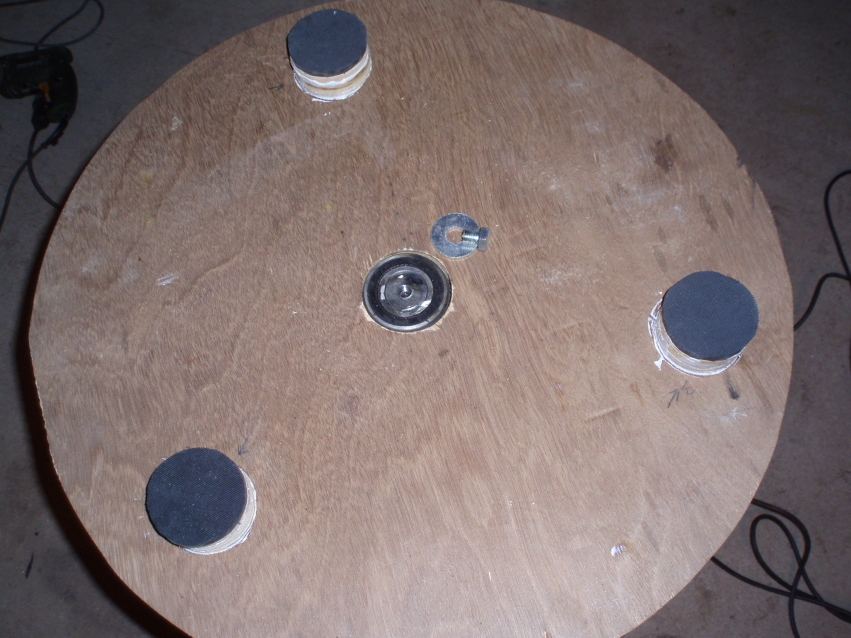

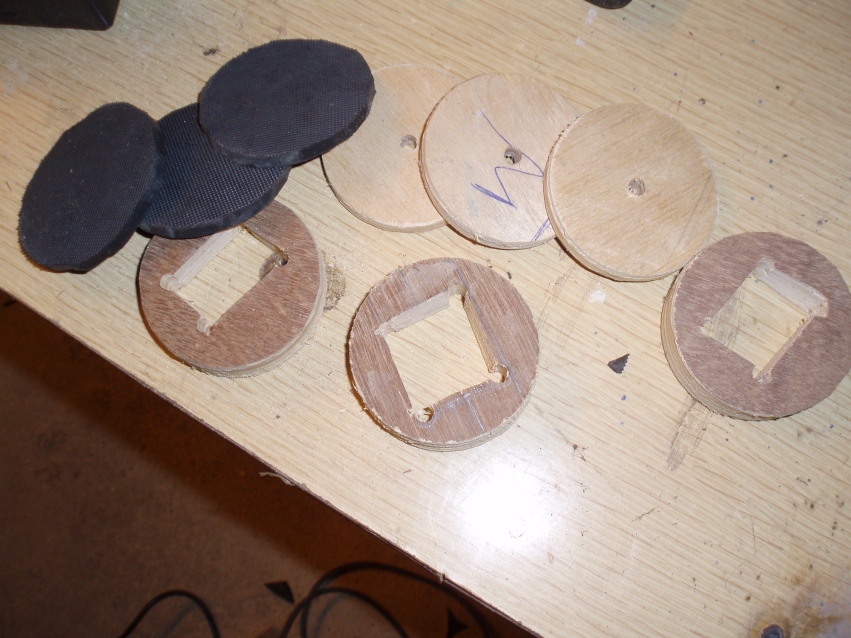

Στις φωτογραφίες φαίνονται σην βάση εκει που πατάει το Rocker Box

τρία στρογγυλά πατάκια απο κάποιο ελλαστικό υλικό.

Η ερώτιση είναι τι υλικό είναι και που το βρήκες ?

Γιώργος Νικολιδάκης

Γιώργος Νικολιδάκης

Μέλος ΕΑΕ.

We count the time scale and analyze the creation mechanisms, trying to catch in mind the invisible.

http://geonik.homeip.net

http://astronomia.org.gr

Σύνδεσμος για σχόλιο
Κοινή χρήση σε άλλους ιστότοπους

Kαλησπερα

Περιμενα οτι καποιος θα το ρωτουσε αυτο!!!!

Ειναι σολα παπουτσιων ημισκλιρο ελαστικο παχους 5mm. το αγορασα (ενα κοματι) απο ενα επιδιορθωτη υποδιματων (τσαγκαρη)

ΜΕΡΙΚΟΙ ΑΝΘΡΩΠΟΙ ΕΙΝΑΙ ΣΑΝ ΤΑ ΣΥΝΝΕΦΑ... ΟΤΑΝ ΦΕΥΓΟΥΝ Η ΜΕΡΑ ΓΙΝΕΤΑΙ ΥΠΕΡΟΧΗ!
Σύνδεσμος για σχόλιο
Κοινή χρήση σε άλλους ιστότοπους

  • 3 εβδομάδες αργότερα...

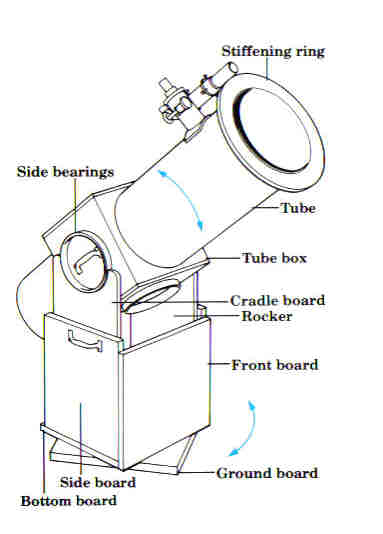

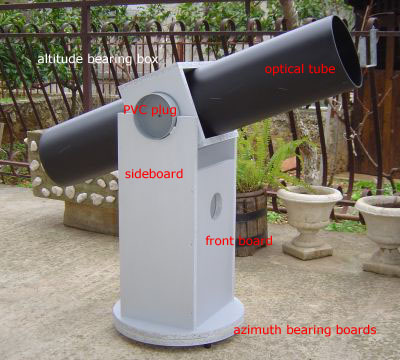

Πρόδρομε, συγχαρητήρια για το μεράκι και την κατασκευή η οποία φαίνεται πολύ καλή! Επίτρεψέ μου να σου προτείνω μιά βελτίωση για την περίπτωση που έχεις κάποιες ταλαντώσεις: Πρόσθεσε ένα ακόμη φύλλο ξύλου ή κόντρα πλακέ που να ενώνει τα δύο πλευρικά φύλλα μέχρι αρκετά ψηλά (φτιάξτο με το ίδιο υλικό όπως τα πλευρικά). Σε κάθε κατασκευή βάσης Dobsonian αυτό είναι που προσφέρει όλη τη σταθερότητα και ακαμψία. Στις εικόνες πιό κάτω είναι αυτό που αναφέρεται ως "front board". Επίσης κόψε εντελώς τις μύτες που προεξέχουν στο πάνω μέρος της βάσης γιατί δεν προσφέρουν καμία πρόσθετη ασφάλεια στο τηλεσκόπιο αλλά στο σκοτάδι μπορεί να βλάψουν τη δική σου ασφάλεια. Δεν χρειάζονται τόσο βαθιές κοψιές για να μην πέσει ο οπτικός σωλήνας. (Στηρίζεται άριστα και σε ρηχές ημικυλικές κοψιές.)

Καλές παρατηρήσεις!



"Πως να σωπάσω μέσα μου την ομορφιά του κόσμου; ..." Κώστας Κινδύνης

"Με το λύχνο του άστρου στους ουρανούς εβγήκα, στο αγιάζι των λειμώνων, στη μόνη ακτή του κόσμου..." Οδυσσέας Ελύτης

www.a-polaris.org

Σύνδεσμος για σχόλιο
Κοινή χρήση σε άλλους ιστότοπους

Ευχαριστω Στεφανε!!!! για τα καλα σου λογια σωστη η σκεψη σου για μια τριτη κοντρα αλλα δεν το εκανα για να μην ειναι προκαθορισμενο το εμπρωσθιο μερος, μιας και δεν εχω ταλαντοσεις των πλαινων (ξυλο θαλασσης 2,5 εκ.) το συγουρο ειναι οτι θα κοψω τις μυτες των ημικυκλιων δεν μου αρεσαν τελικα σαν κερατα ειναι!!!!!!

επησης κατι που δεν εδειξα σε φωτο ( παράλειψης) ειναι οτι τα πλαινα εκτως απο τις μεταλλικες γωνιες και την ξυλινη κοντρα αναμεσα ειναι και βιδομενα στην στρογκυλη βαση απο κατω πρως τα επανω με τεσσερις μακρουλες ξυλοβιδες το εκαστο :mrgreen: :mrgreen:

Αλλα why not???????? τωρα που το ξανα σκευτομαι μου αρεσει περισοτερο αυτο με το front board για το τελιο δεσιμο!!!

ΜΕΡΙΚΟΙ ΑΝΘΡΩΠΟΙ ΕΙΝΑΙ ΣΑΝ ΤΑ ΣΥΝΝΕΦΑ... ΟΤΑΝ ΦΕΥΓΟΥΝ Η ΜΕΡΑ ΓΙΝΕΤΑΙ ΥΠΕΡΟΧΗ!
Σύνδεσμος για σχόλιο
Κοινή χρήση σε άλλους ιστότοπους

Εγώ αυτό που ήθελα να ρωτήσω (και ίσως ο Στέφανος ξέρει μιας και την έχει δει απο "πολύ κοντά"...) είναι αν είναι εφικτή παρόμοια κατασκευή αλλά στα πρότυπα της βάσης της Orion, δηλαδή πιο compact αλλά και πιο ομαλή στην κίνηση... Η dob του skywatcher είναι λίγο βάσανο, βέβαια δεν έχω κοιτάξει αυτό που έχει ειπωθεί και σε άλλο thread, αν δηλαδή δεν έχει original teflon αλλά απλό πλαστικό στο αζιμούθιο.



Σύνδεσμος για σχόλιο
Κοινή χρήση σε άλλους ιστότοπους

Βαγγέλη, εννοείς με υλικό ξύλο/κόντρα πλακέ κι όχι αλουμίνιο; Τότε οι έδρες της βάσης σίγουρα δεν θα μπορούν να έχουν τα «παράθυρα» της μεταλλικής Ο-Ο. Αν όμως εννοείς με φύλλα αλουμινίου, θα είναι πολύ δαπανηρό, και θα απαιτεί πολές ώρες εργασίας σε μηχανήματα ακριβείας για να φτιαχτεί κάτι ανάλογο της Ο-Ο. Με τα παραδοσιακά υλικά (ξύλο ή κόντρα πλακέ) μπορεί κανείς ασφαλώς να φτιάξει και καλύτερες βάσεις από τις Ο-Ο (όχι τόσο κόμπακτ όμως), αν έχει μεράκι και του αρέσει η προσοχή στη λεπτομέρεια. Θα είχα φτιάξει κι εγώ, αλλά με πρόλαβε η Ο-Ο με την ποιοτική κατασκευή της, λίγο πριν ξεκινήσω το εγχείρημα.

"Πως να σωπάσω μέσα μου την ομορφιά του κόσμου; ..." Κώστας Κινδύνης

"Με το λύχνο του άστρου στους ουρανούς εβγήκα, στο αγιάζι των λειμώνων, στη μόνη ακτή του κόσμου..." Οδυσσέας Ελύτης

www.a-polaris.org

Σύνδεσμος για σχόλιο
Κοινή χρήση σε άλλους ιστότοπους

Στέφανε, και μένα αυτό με την επεξεργασία και το κόστος του αλουμινίου με προβλημάτιζε... Τελικά οι χειροποίητες βάσεις είναι καταδικασμένες να είναι ογκώδεις μάλλον... :(



Σύνδεσμος για σχόλιο
Κοινή χρήση σε άλλους ιστότοπους

Πολύ κατασκευή...Μπράβο !!!!!!

Κοιτάχτε κι αυτό ...



=D> =D> \:D/ \:D/ \:D/

:-({|= . I LOVE MUSIC -SPACE- XTREME LIFE. :cheesy:
Σύνδεσμος για σχόλιο
Κοινή χρήση σε άλλους ιστότοπους

  • 9 έτη αργότερα...

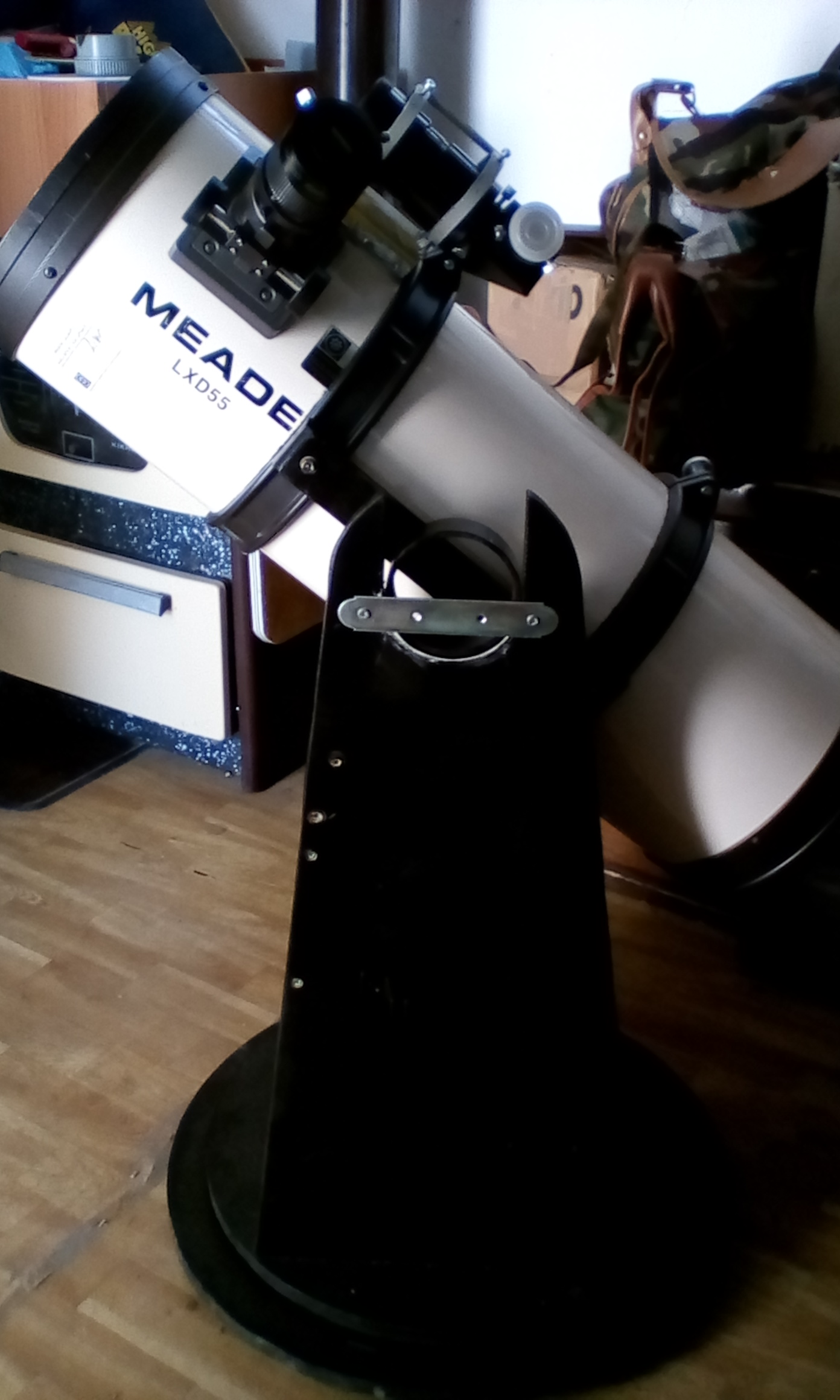

ten years after



εχει τοποθετιθεί και ένα front Board επισεις στα σημεια επαφης των δαχτυλιδιών που πατανε στην βαση για την κινηση καθ΄υψος κολληθικανε λοριδες ακτινογραφιας και μπικε λιγο γρασακι τεφλων η κινηση βελουδινη και ευχαριστη στην χρηση, πλεων βεβαια φιλοξενει αλλον οπτικο σωλινα αλλα δουλευει ακομη :) :)
