Κατασκευή θερμαντικού στοιχείου (dew heater)

[dimpap]

Το κόστος αγοράς ενός θερμαντικού στοιχείου για ένα 4'' κυμαίνεται από 50-90 ευρώ.

Για τρία στοιχεία (το ένα για προσοφθάλμια) με το σύστημα ελέγχου τους κάποιος χρειάζεται από 250 έως 400 ευρώ.

Πεταμένα λεφτά δεν είναι, αλλά είναι αρκετά.

Προτίμησα λοιπόν να κρατήσω την διαφορά για κανένα καλό προσοφθάλμιο και να ακολουθήσω τον χρυσό κανόνα ...φτιάχτο μόνο σουάμα μπορείς.

Είναι απλό σαν κατασκευή με μηδαμινό κόστος.

Πρώτα διαβάζουμε αυτόhttp://www.astrovox.gr/forum/viewtopic.php?t=1859&highlight=dew+heater και τον σύνδεσμο που αναφέρει το θερμαντικό στοιχείο.

Αγοράζουμε καμιά εκατοστή αντιστάσεις των 10Ωμ και των 5Ωμ.

Ενάμιση μέτρο θερμοσωλήνα, το κολλητήρι μας και είμαστε έτοιμοι.

Πρώτα μετράμε την περίμετρο του τηλ.

Οι τύποι που θα χρειαστούμε είναιP=V2/R (δεν μπορώ να βάλω το τετράγωνο) και P=V*I

Μετά γνωρίζοντας ότι 10-15w είναι αρκετά βρίσκουμε ότι ή συνολική αντίσταση πρέπει να είναι κοντά στα 11Ω για 12V ρεύμα.

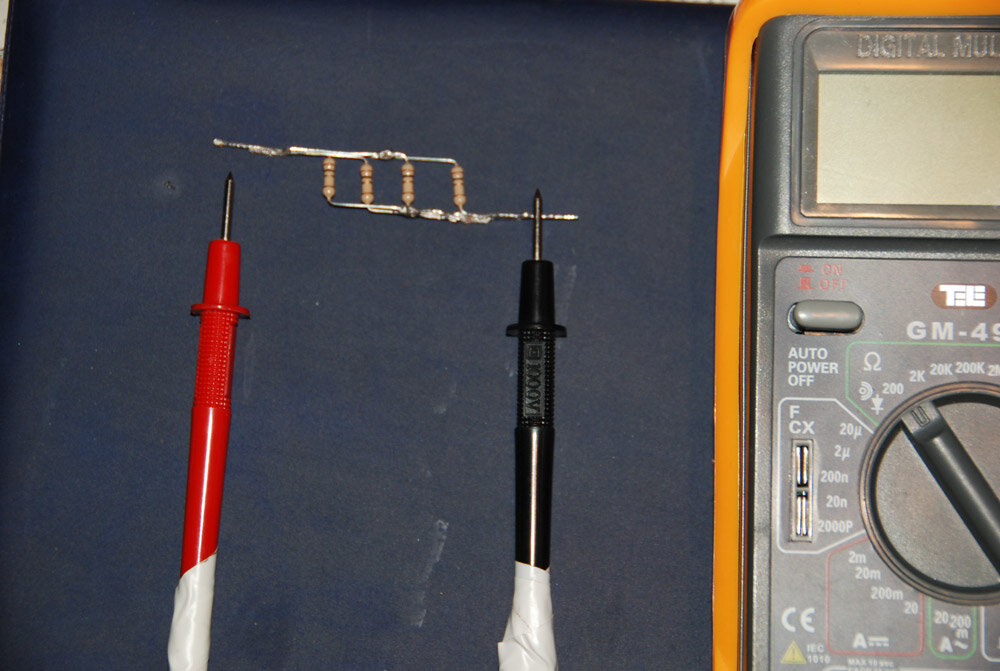

Φτιάχνουμε πρώτα για δοκιμή μια συστοιχία με τέσσερις παράλληλες των 10Ω οπότε έχουμε μία των 2,5Ω.

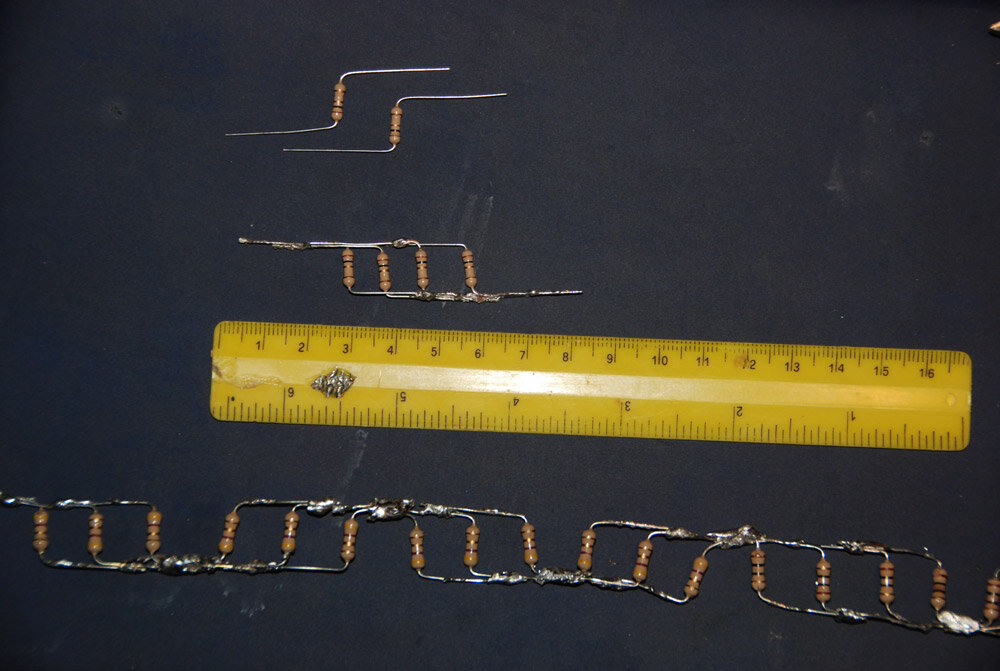

Μετράμε με τον χάρακα το μήκος και αν για παράδειγμα χρειαζόμαστε θερμαντικό στοιχείο 20cm και το μήκος της συστοιχίας είναι 4cm, με πέντε συστοιχίες σε σειρά έχουμε 5χ4=20cm και 2,5χ5=12,5Ω και είμαστε μια χαρά.

Ανάλογα αυξάνουμε τις αντιστάσεις της συστοιχίες (3-4-5-6,κοκ) μειώνοντας ταυτόχρονα τα Ω.

Προσέχουμε να μείνουμε κοντά στα 11Ωμ (από 10,5 μέχρι 12,5 είναι καλά).

Εγώ χρησιμοποίησα παράλληλες συστοιχίες των τριών στο μικρό 27cm στοιχείο και τεσσάρων στο μεγάλο.

[dimpap]

Μετράμε κάθε φορά την συστοιχία την λυγίζουμε για να ελέγξουμε τις κολλήσεις και προσθέτουμε ή αφαιρούμε αντιστάσεις μέχρι να φτάσουμε στο επιθυμητό μήκος αντίστασης.

[dimpap]

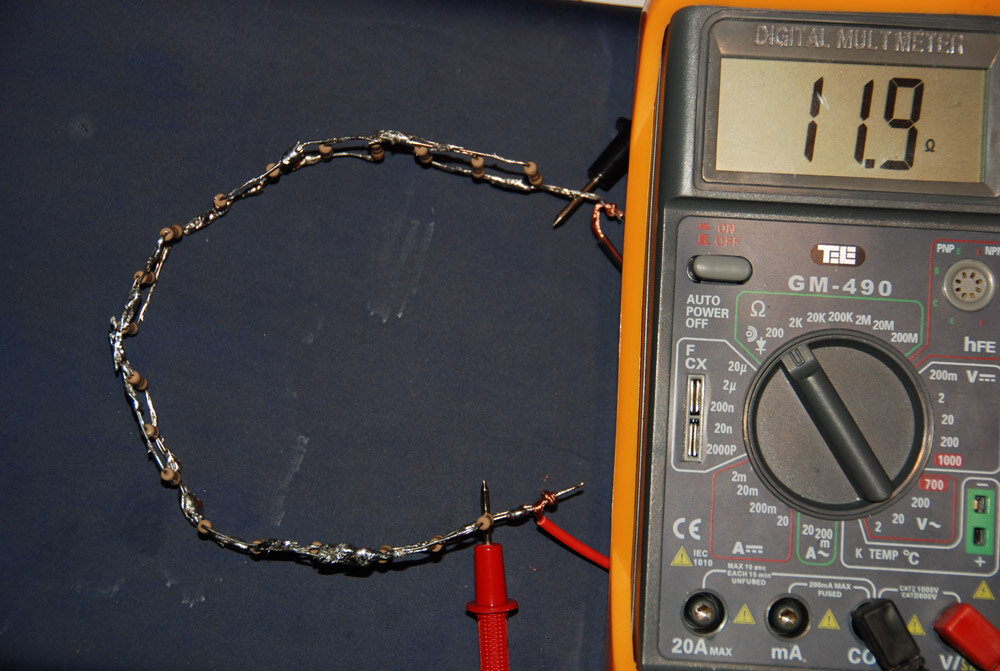

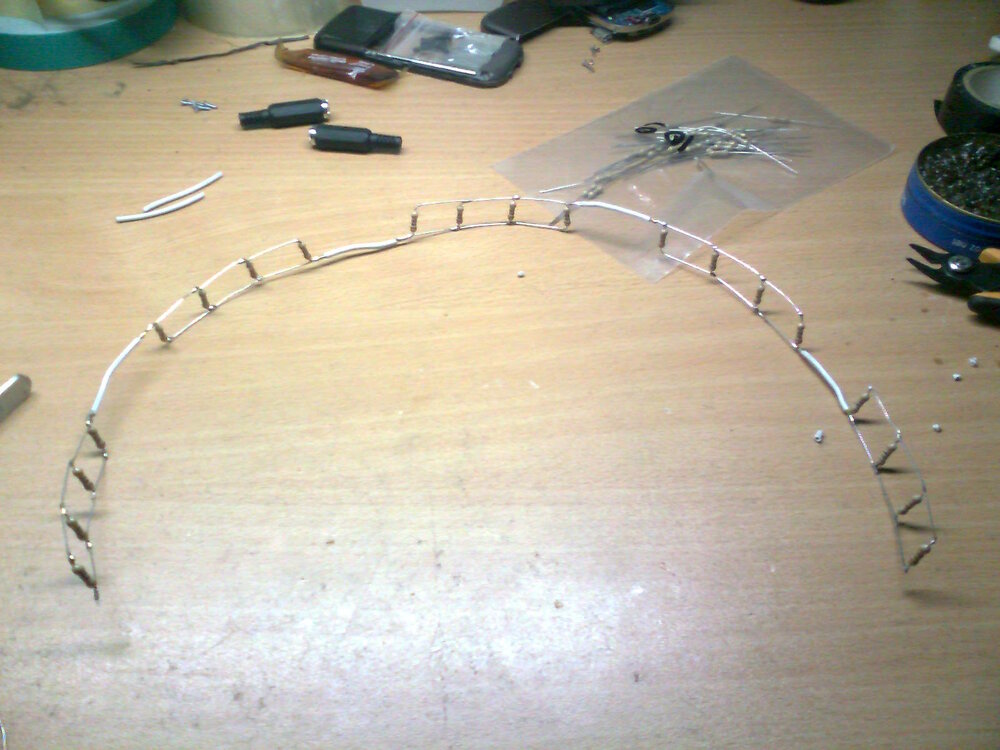

Ενώνουμε τις συστοιχίες των παράλληλων αντιστάσεων κατά σειρά και έχουμε το θερμαντικό μας στοιχείο.(πρώτη φωτο)

[dimpap]

Στο στάδιο αυτό εφαρμόζουμε τάση 12V (που είναι και η μέγιστη) και το αφήνουμε κανά δεκάλεπτο να δουλέψει, για τυχόν αστοχίες.

Προσοχή ΚΑΙΕΙ

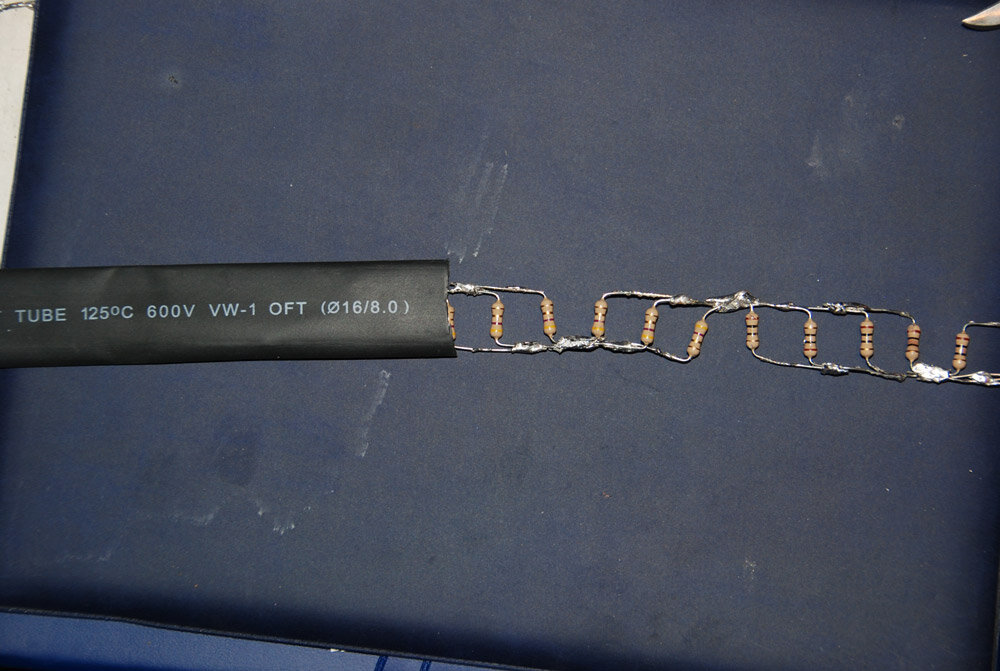

Περνάμε το στοιχείο στον θερμοσωλήνα (βλέπετε προδιαφραφές) και ξαναεφαρμόζουμε τάση.

Ο σωλήνας από την θερμότητα θα αρχίσρι να παίρνει το σχήμα της κατασκευής.

[dimpap]

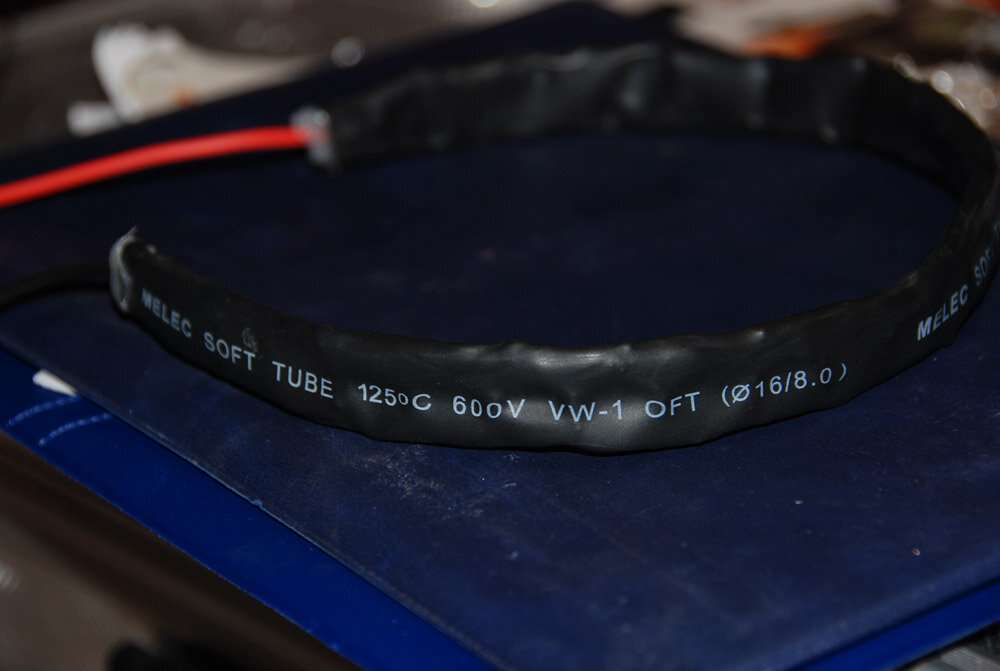

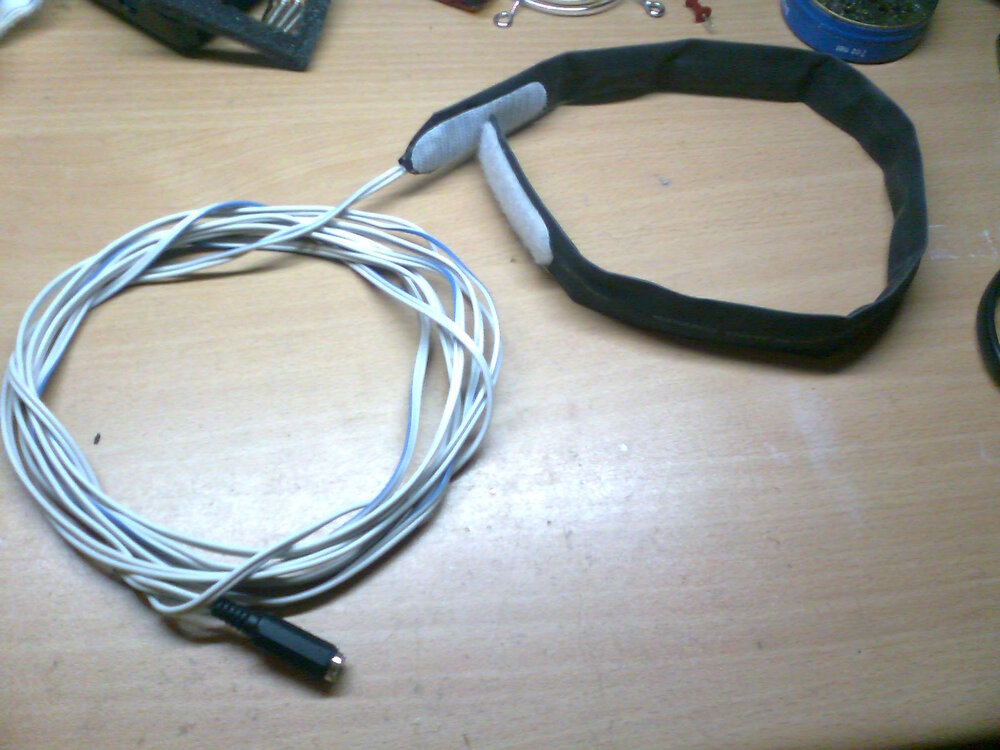

Τελειοποιούμε το σχήμα του σωλήνα με έναν αναπτήρα (ζεσταίνοντάς τον συστέλλεται) και προσθέτουμε θερμή σιλικόνη στις άκρες.



Προδιαγραφές σωλήνα.

[dimpap]

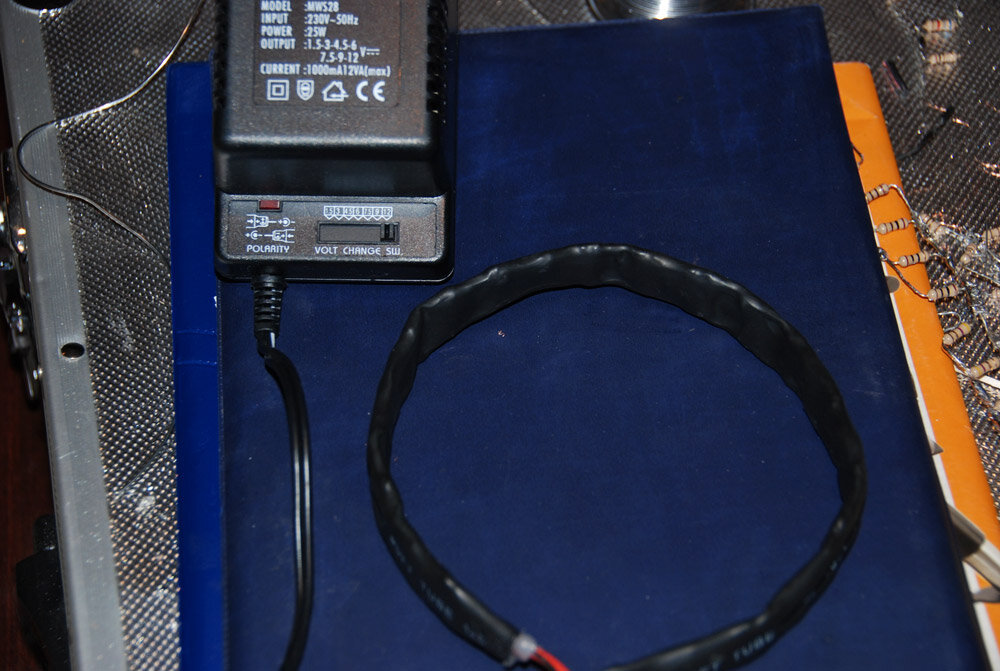

Τέλος εάν θέλουμε να μειώσουμε την θερμότητα απλά μειώνουμε την τάση.

Πχ το στοιχείο αυτό μας παράγει με ρεύμα 12 V 12χ12/11,9=12,1W.

ενώ με ρεύμα 9V μας δίνει 9χ9/11.9=6,8W.

Για τους απαιτητικούς υπάρχουν και ροοστάτες



Κόστος



Αντιστάσεις 2 ευρώ

Σωλήνας 1,5m 2 ευρώ

Μετασχηματιστής 5 ευρώ



Σύνολο 9 ευρώ.



Συνεχίζεται......
