geonik

Είναι πολύ ευχάριστο να βλέπεις παιδιά να κάνουν τέτοιες ερωτήσεις που δείχνουν οτι προσπαθούν να εμβαθύνουν στο θέμα. Και επίσης είναι πολύ ευχάριστο και για μένα όταν νοιώθω οτι μια απάντηση πιάνει τόπο. Είμαι σίγουρος οτι ο καθηγητής σου ξέρει πολύ καλά οπτική όμως αυτό δεν σημαίνει οτι έχει μελετήσει σε βάθος την λειτουργία ενός τηλεσκοπίου.

Πολύ καλή ερώτηση , όμως να σε διορθώσω, θεωρείται ότι υπάρχουν και αυτά που έρχονται παράλληλα με τον οπτικό άξονα του τηλεσκοπίου. Όμως γενικά για να απαντηθεί το ερώτημα πρέπει να γίνει κατανοητό πώς φτιάχνεται το πεδίο στο εστιακό επίπεδο. Όταν παρατηρούμε ένα εκτεταμένο αντικείμενο με ένα τηλεσκόπιο θεωρούμε ότι παρατηρούμε μια κυκλική επίπεδη περιοχή που εμπεριέχει το παρατηρούμενο αντικείμενο. Το κέντρο αυτής της κυκλικής επιφάνειας συμπίπτει με την προέκταση του οπτικού άξονα του τηλεσκοπίου μας. Από αυτό το κέντρο θεωρείται ότι ξεκινά ένα παράλληλο μετωπικό κύμα που έρχεται παράλληλα με τον άξονα του αντικειμενικού φακού και που θεωρείται ότι είναι μια επίπεδη ισοφασική επιφάνεια. Αυτό το κύμα βγαίνοντας από ένα ιδανικό αντικειμενικό φακό θα έχει μετατραπεί σε ένα σφαιρικό μετωπικό κύμα όπου οι επίπεδες ισοφασικές επιφάνειες θα έχουν μετατραπεί σε σφαιρικές ισοφασικές επιφάνειες με κοινό κέντρο το κεντρικό σημείο στο εστιακό επίπεδο (βλέπε σχήμα παρακάτω) Όμως το πεδίο στο εστιακό επίπεδο, δεν φτιάχνεται μόνο από αυτά τα κύματα , αν υπήρχε μόνο αυτό το κύμα θα βλέπαμε μόνο ένα σημείο στο κέντρο του εστιακού πεδίου. Ευτυχώς υπάρχουν και τα γειτονικά σημεία που σχηματίζουν κύματα που εισέρχονται με κάποια μικρή γωνία σε σχέση με τον οπτικό άξονα του τηλεσκοπίου. Ο αντικειμενικός φακός συλλέγει και αυτές τις παράλληλες δέσμες φωτονίων που έρχονται υπό γωνία τις μετατρέπει σε σφαιρικό κύμα και τις κατευθύνει σε ένα αντίστοιχα γειτονικά σημεία στο εστιακό επίπεδο. Συναθροίζοντας λοιπόν τέτοια γειτονικά σημεία με διαφορετικές γωνίες πρόσπτωσης φτιάχνεται η εικόνα στο εστιακό επίπεδο. Ελπίζω να σε βοήθησα στην κατανόηση.

Δεν ξέρω τί είδους συμφωνία έχει γίνει στην συγκεκριμένη περίπτωση. Απλά να σημειώσεω ότι στην περίπτωση που η συμφωνία είναι Αποκλειστικής αντιπροσώπευσης, Αυτό δεν είναι πάντα σε όφελος του καταναλωτή......

Ενοώ αν έχεις κάποιο τρόπο να ενεργοποιείς τον κεντρικό διακόπτη για να δίνεις ρεύμα. Για το δικό μου παρατηρητήριο αυτό ήταν ζητούμενο. Δηλαδή να κατεβάζω τα ρεύματα παντού. Χρησιμοποιώ για προγαμματισμό "Microsoft Visual Studio 2008" . Αν θες σου στέλνω το πρόγραμμα..... Επίσης με το ίδιο έχω φτιάξει και το πρόγραμμα ελέγχου. Ποιά κάμερα ενοείς αν ενοείς την STL χρησιμοποιώ το CCDSoft. Ερώτηση : Έχεις σκοπό να το λειτουργήσεις απο μακρυα ?

Πολλά μπράβο και συγχαρητήρια !!!!!!. κοίταξα με πολύ ενδιαφέρον την κατασκευή σου, και διακρίνω μελέτη και πολύ μεράκι. Μπράβο και σου εύχομαι να το χαρείς !! Πως κάνεις αυτόματη ηλεκτροδότηση του εξοπλισμού ? Eδώ μπορείς να δεις λεπτομέρειες από την δική μου κατασκευή. Στο θέμα του σκέπαστρου του τηλεσκοπίου εγώ πήρα διαφορετικό δρόμο. Καλή συνέχεια..

Ωραίο το αρθρο Βαγγέλη με έπεισε... και αφού το παδί ντεν καταλαβαίνει απο αριτμοι αλα οι φωτογραφίες του το αποδεικνύουν μάλον πρέπει να το παραδεχτούμε οτι δουλέυει μια χαρά.... Και επωμένως εγώ που έχω πρόβλημα όταν κάνω PHD Guide απο το οδηγητικό έχω πρόβλημα flexure, Άγγελε τι αριθμό έχεις βάλει για RA Aggressiveness ?

Καλησπέρα Εμένα αυτή η θεωρία με τα subpixels μου φάινεται πολύ θολή. Πώς είναι δυνατόν να πιάσει μετακίνηση του αστεριού μικρότερη απο 1 pixel. Πιστεύω οτι προγραμματιστικά δεν γίνεται ...

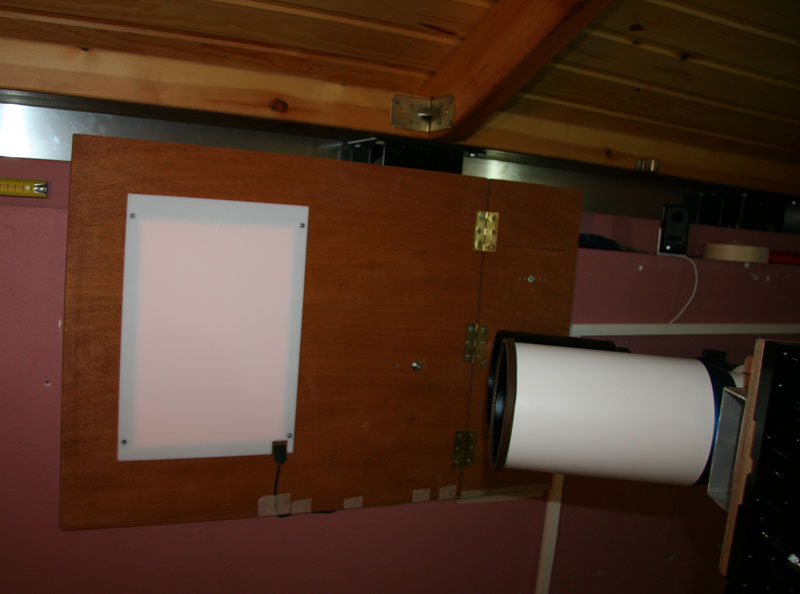

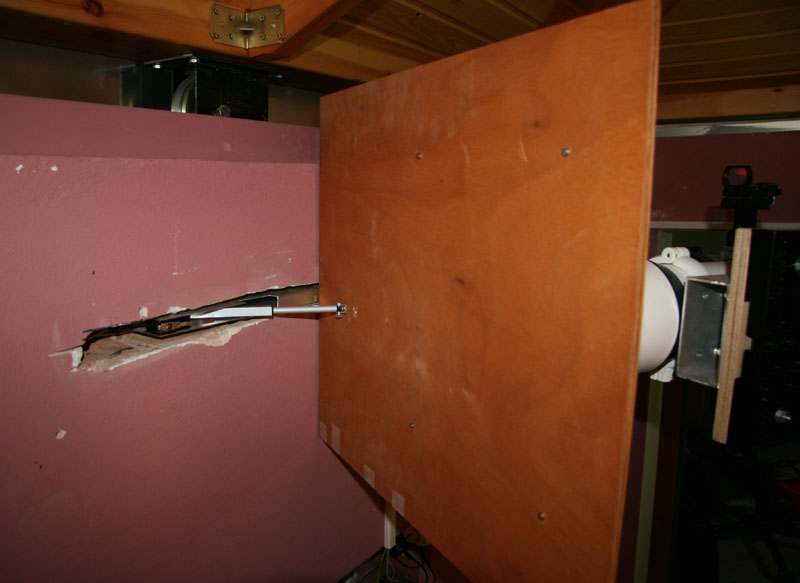

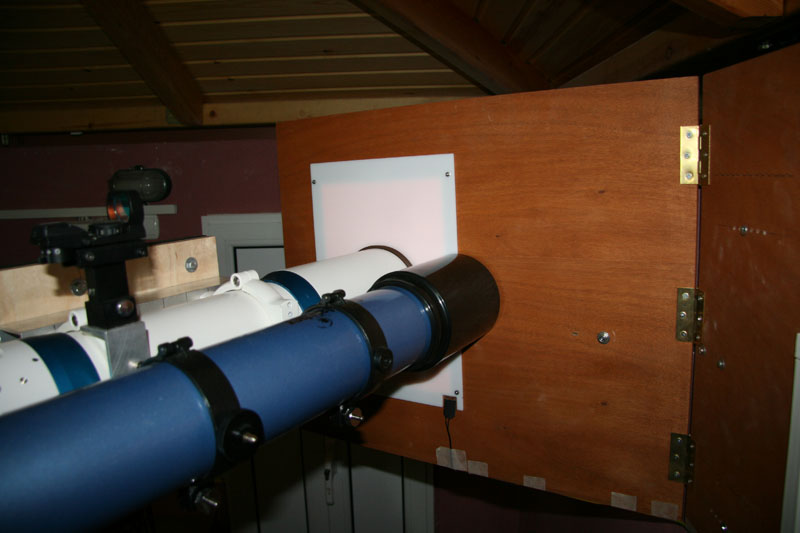

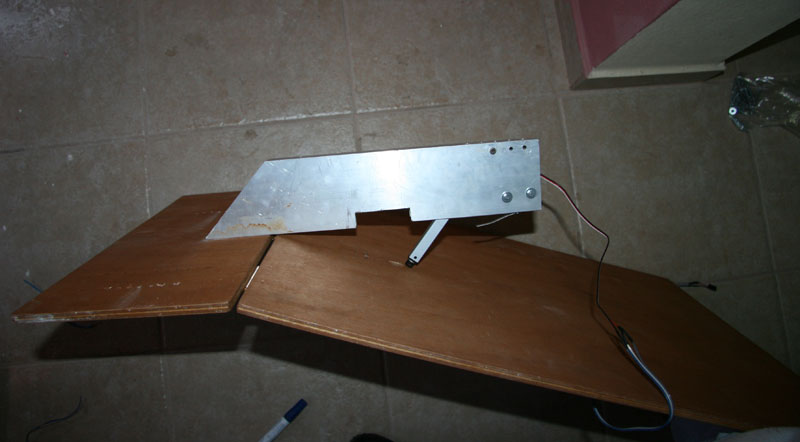

Σε ένα Ρομποτικό παρατηρητήριο το καπάκι του τηλεσκοπίου παραμένει ανοικτό. Αυτό έχει σαν αποτέλεσμα να τρώει αρκετή σκόνη στο 99 % του χρόνου που δεν χρησιμοποιείται. Σκέφτηκα λοιπόν να φτιάξω μια κατασκευή έτσι ώστε όταν παρκάρει το τηλεσκόπιο να έρχεται ένα καπάκι να το σκεπάζει. Αυτό το καπάκι είναι και Flat Panel γιατί χρειάζεται να παίρνουμε και flats. Χρησιμοποίησα για την κατασκευή ένα servomoter, λέγεται Linear Actuator του οποίου η θέση ελέγχεται από υπολογιστή με ακρίβεια 0.3mm , αυτό λοιπόν σπρώχνει το καπάκι το οποίο έρχεται και ακουμπά μαλακά πάνω σε ένα αφρώδες ελαστικό (αυτό που είναι για θερμομόνωση το οποίο κόλλησα γύρο από το σωλήνα του τηλεσκοπίου και άφησα να περισσεύει στην άκρη μερικά χιλιοστά. Το FlatCover λοιπόν ξεπαρκάρει και γίνεται ένα με τον τοίχο και έτσι δεν εμποδίζει την κίνηση του τηλεσκοπίου , είτε παρκάρει μπροστά στο τηλεσκόπιο όταν είναι σε θέση parking. Βέβαι υπάρχουν οι ανάλογοι διακόπτες στο τέλος της διαδρομής και παίρνω την ένδειξη (park/unpark), γιατί είπαμε οδηγώ στα τυφλά και χρησιμοποιώ μόνο ενδείξεις για να ξέρω !!..... Η κατασκευή μπορεί να φαίνεται τεράστια για το μικρό αποχρωματικό αλά πολύ σύντομα το αστεροσκοπείο θα φιλοξενεί ένα αναλόγως μεγάλο τηλεσκόπιο.

Στην σελίδα υπάρχουν δύο διαγράμματα . Το πρώτο στην μέση περίπου της σελίδας υπάρχει το διάγραμμα PSF Surface (point spread function) είναι πολύ- πολύ σημαντικό διάγραμμα και δείχνει την κατανομή της οπτικής ενέργειας. Με δύο λόγια δείχνει πώς ανταποκρίνεται το τηλεσκόπιο σε μια σημειακή πηγή φωτός και πώς αυτή κατανέμεται στην περιοχή εστίασης . Σε αυτό το διάγραμμα αυτό που είναι δεξιά είναι πολύ καλό ενώ αυτό που είναι αριστερά είναι μάπα, παραείναι μάπα για να είναι αληθινό αν δεν ήξερα ποιος έκανε την μέτρηση θα έλεγα ότι είναι λάθος μέτρηση αλά ο Wolfgang Rohr απόσο ξέρω είναι σοβαρός επαγγελματίας. Κάτω από αυτά τα διαγράμματα υπάρχει μια μέτρηση λέγεται STREHL RATIO και είναι ίσως από τις σημαντικότερες που θα πρέπει να μάθετε (παρεμπιπτόντως η πιο άχρηστη μέτρηση είναι αυτή που πιθανό να έχετε ακούσει ότι πχ ο καθρέπτης μου είναι λ/10 πιστέψτε με δεν λέει και πολά πράγματα, είναι η λεγόμενη front wave p-v error ) σε αυτό λοιπόν στο πρώτο τηλεσκόπιο το STREHL RATIO έχει μια τιμή 0.257 και στο άλλο μια τιμή 0.911 αυτό μας λέει για το πρώτο ότι μόλις το 25.9 % της οπτικής ενέργειας πηγαίνει εκεί που πρέπει δηλαδή στο airy disk ενώ το υπόλοιπο διαχέεται ενώ στο άλλο πηγαίνει το 91.1 % εκεί που πρέπει. Στο τέλος υπάρχει το λεγόμενο σποτ διάγραμμα, το σποτ διάγραμμα παράγεται από προγράμματα που προσομοιώνουν την συμπεριφορά του τηλεσκοπίου αφού πάρουν διάφορες μετρήσεις , σε αυτό βλέπεις πως φαίνεται η σημειακή πηγή στο εστιακό επίπεδο του τηλεσκοπίου είτε στο κέντρο είτε και αυτό είναι πολύ ενδιαφέρων μακριά από το κέντρο, όπου φαίνονται και διάφορες άλλες παραμορφώσει (κόμη για παράδειγμα) εδώ στην δεύτερη εικόνα έχει κάνει προσομοίωση (on center )ελαφρά αφεστειασμένος out of focus (ένδειξη -100 , -50) και focus (ένδειξη D) όπως και in focus (ένδειξη 50 100 )και αυτό για να μας δείξει ότι υπάρχει αστιγματισμός και αυτό φαίνεται γιατί το σποτ από κάθετο οβάλ γίνεται οριζόντιο οβάλ). Ελπίζω να μην σας μπέρδεψα περισσότερο. Υ.Γ Εδώ υπάρχει μια παρουσίαση που ίσως φανεί χρήσημη που έχω κάνει στην Εληνική Αστρονομική Ένωση με θέμα "Mετρώντας την Οπτική Απόδοση Τηλεσκοπίων"

Άγγελε Μιά άμεση λύση είναι αυτή που έχω πεί και παραπάνω. Απο Media Market (μπορεί να το βρείτε και αλού βέβαια)τροφοδοτικό πολύ μικρό όσο μια πρίζα 21 Ευρώ και ρυθμίζει την τάση εξόδου με ένα μηχανικό slider στα 12 , 9 , 7.5 , 6 , 4.5 , 3 V και δουλεύει μια χαρά.
