Μανούσος

Ρε παιδιά τι μολύβια και χαρτιά. Δεν μπορείς να τα κάνεις αυτά στο βουνό. Ένα μικρό σημειωματάριο και ένα στυλό και καθάρισες. Δεν χρειάζεται να κάνεις την καλλιτεχνία, απλά σχεδιάζεις στο περίπου το τι βλέπεις με ένα-δυο αστέρια για οδηγούς, γράφεις και ένα-δυο σχόλια από κάτω (πχ αριστερόστροφες σπείρες) και το επαληθεύεις μετά στο σπίτι. Με αυτό τον τρόπο μπορείς να κάνεις παρατηρήσεις σε νεφελώματα, γαλαξίες και σμήνη γαλαξιών με μεγάλη επιτυχία.

Ουάου. Φοβερή κατασκευή και εργονομία. Μου θυμίζει στυλ Teleport.

Μπράβο βρε παιδιά. Πάντα τέτοια.

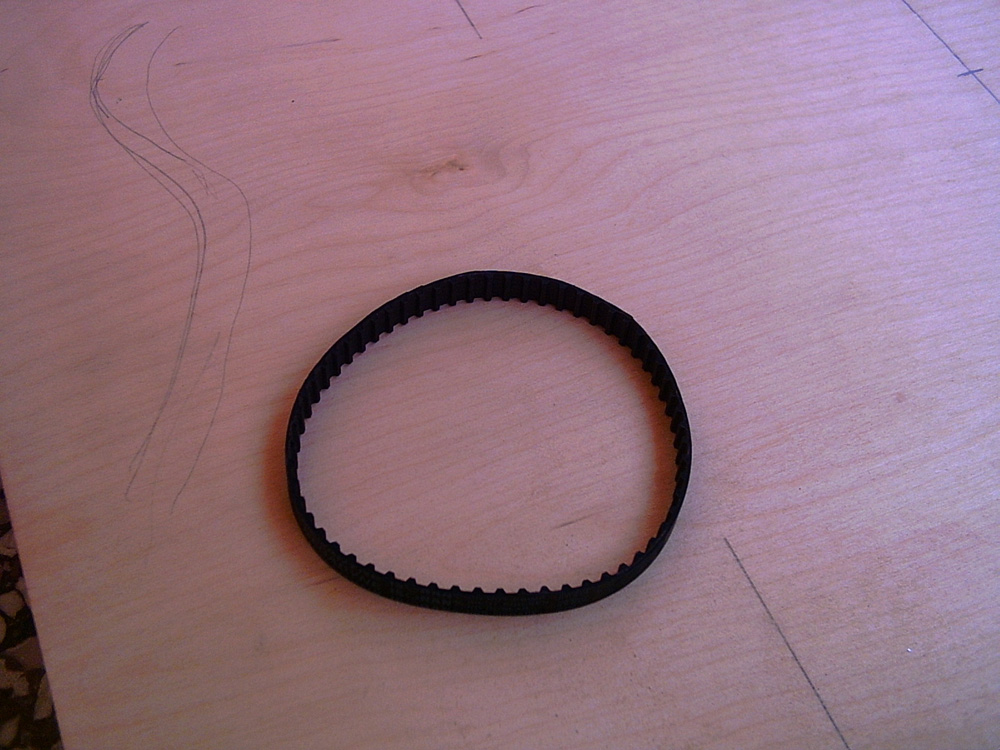

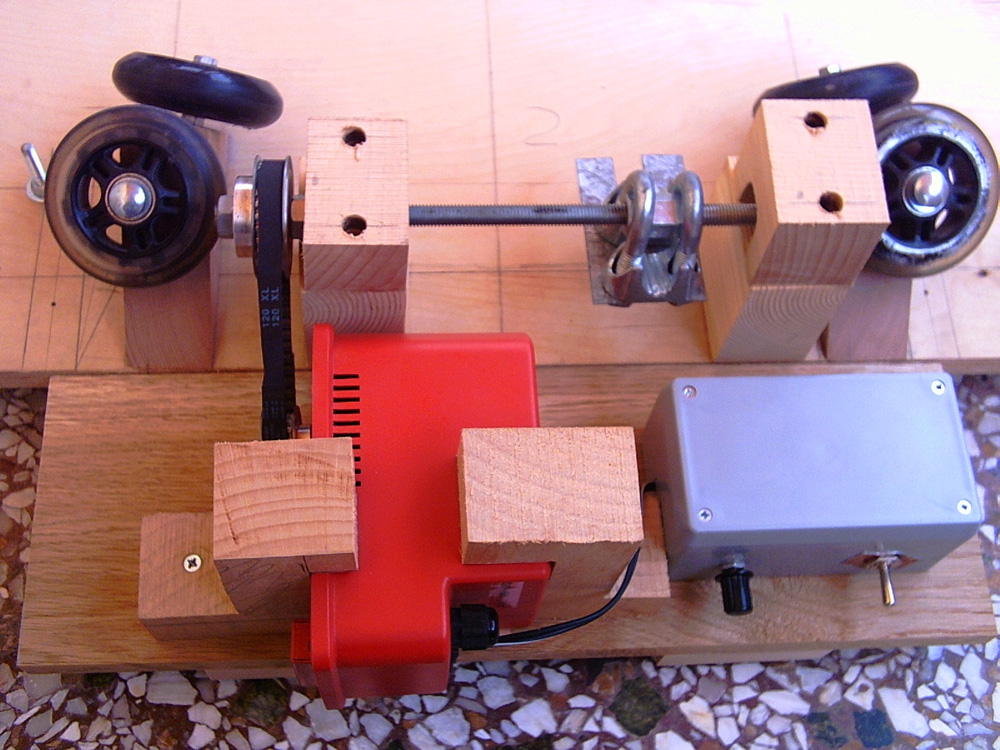

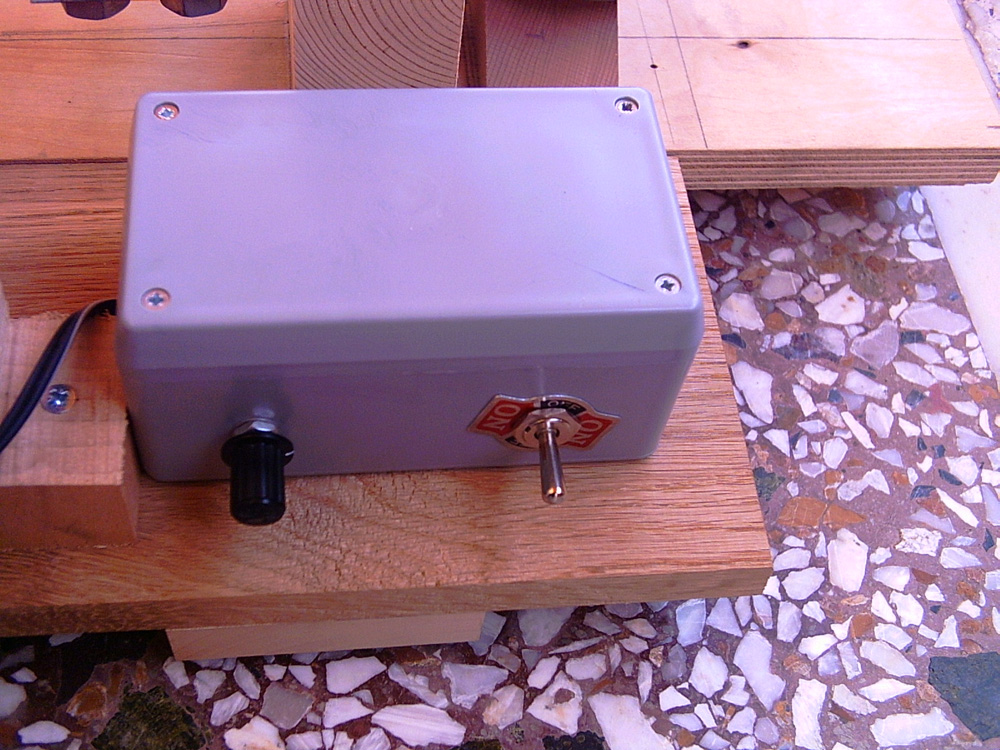

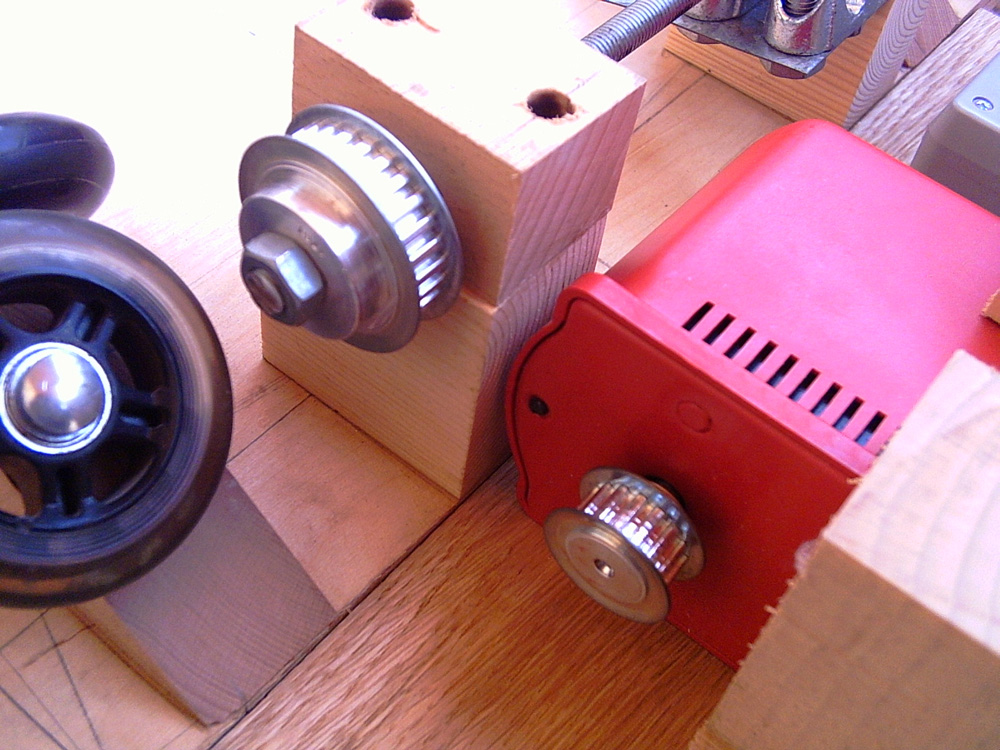

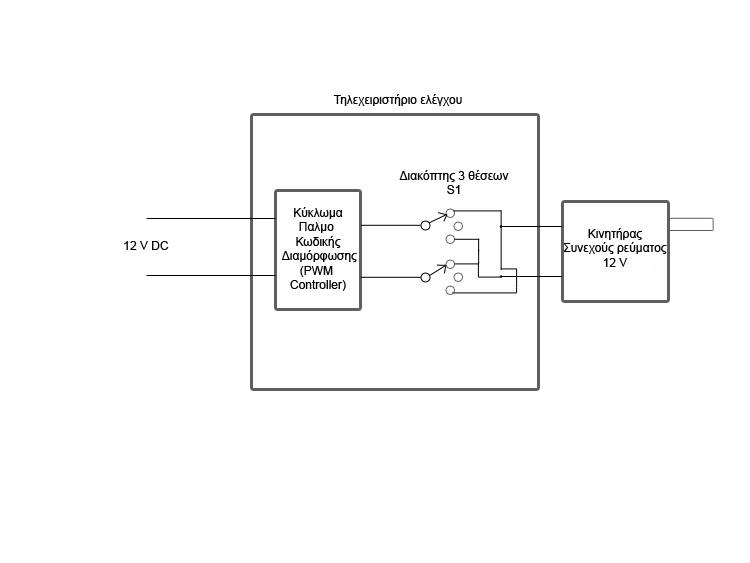

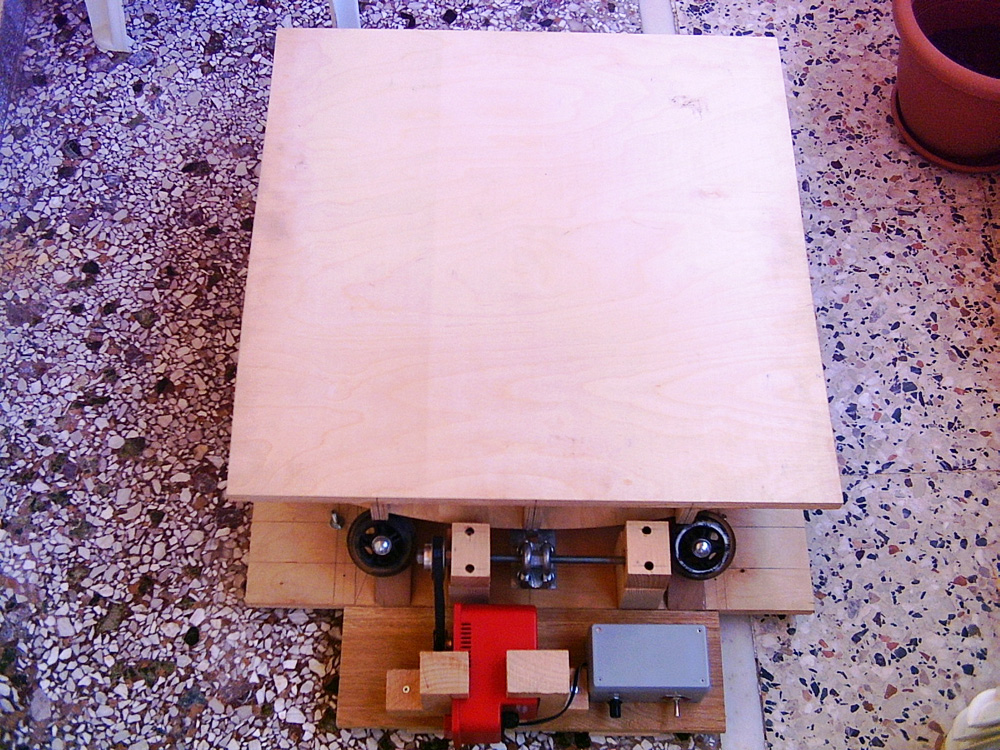

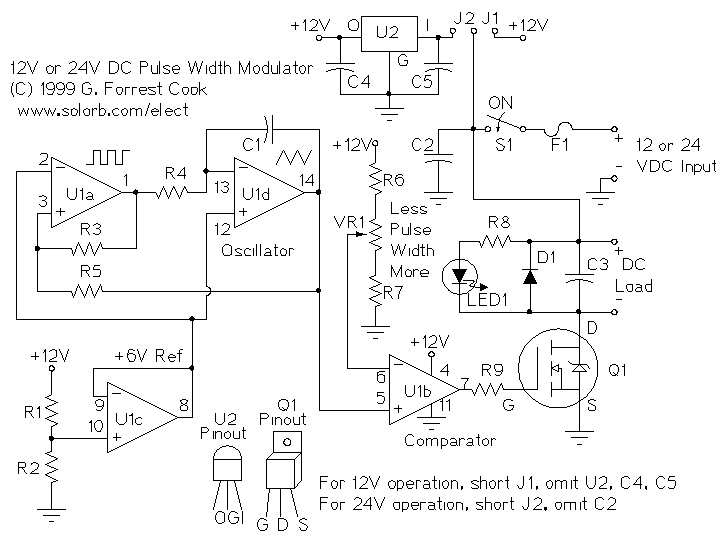

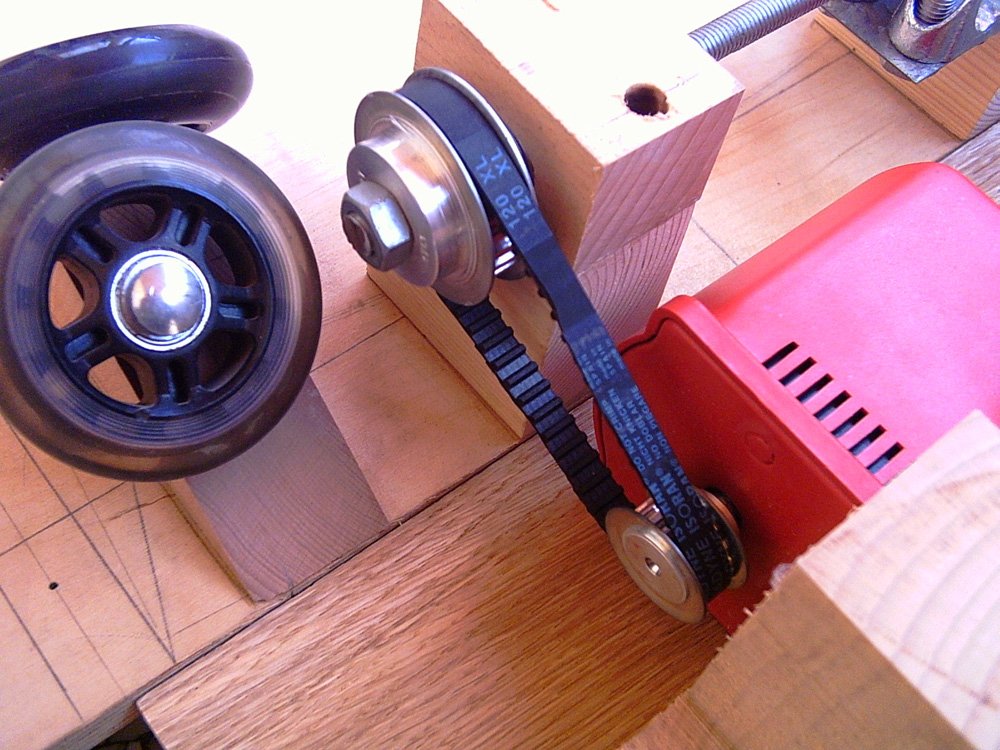

Βήμα 13ο: Προσαρμογή μοτέρ και κυκλώματος ελέγχου. Ολοκλήρωση της βάσης. Τελευταίο βήμα πριν την ολοκλήρωση της πλατφόρμας είναι η εγκατάσταση του μοτέρ καθώς και του ηλεκτρονικού κυκλώματος που ρυθμίζει την ταχύτητα. Το μοτέρ που βρήκα είναι ένα μοτέρ σούβλας με μεγάλη ροπή και χαμηλές στροφές (περίπου 10RPM) περίπου 15 Ευρώ από Lidl. Η κίνηση μεταδίδεται μέσω ενός ιμάντα χρονισμού (αυτοί με δοντάκια) καθώς και δύο τροχαλιών χρονισμού με σχέση 1:2 οπότε έχουμε 5 RPM σε foul ταχύτητα. Με το κύκλωμα μειώνουμε ακόμη περισσότερο τις στροφές για να έχουμε τη σωστή ταχύτητα των περίπου 2 RPM. H τροφοδοσία του κυκλώματος γίνεται με ένα τροφοδοτικό 220AC to 12VDC 3-5 Ampere. Ακολουθούν φωτογραφίες καθώς και το σχηματικό διάγραμμα του κυκλώματος. Η πρώτη φάση ολοκλήρωσης τελείωσε. Μετά από αρκετές δοκιμές τα αποτελέσματα ήταν πάρα πολύ ικανοποιητικά, αλλά επειδή είμαι τελειομανής θα προχωρήσω σε περαιτέρω βελτιώσεις που αφορούν την ομαλότερη κίνηση σε μεγάλες μεγεθύνσεις. Εδώ θα ήθελα τη βοήθειά σας. Σχηματικό διάγραμμα του ολόκληρου του κυκλώματος Το ηλεκτρονικό κύκλωμα. Είναι ένας Pulse Width Modulator που παράγει παλμούς. Το ηλεκτρονικό κύκλωμα. Θα δείτε ότι έχει ένα διακόπτη on-off και ένα ποτενσιόμετρο για τη ρύθμιση της ταχύτητας. Η πλατφόρμα ολοκληρωμένη

Φίλε μου όπως σου είπε και ο Γιάννης θα πρέπει να μάθεις πρώτα τους βασικούς αστερισμούς για να εντοπίσεις ένα πλανήτη. Πρόσεχε όμως. Πολλοί αστερισμοί για να φανούν ολόκληροι ίσως να είναι λίγο δύσκολο μέσα από την πόλη (ίσως και αδύνατο όταν έχει πολλά φώτα). Όσο για την εύρεση πλανητών θα πρέπει να έχεις κάποιο πρόγραμμα στον υπολογιστή σου για να βρίσκεις τη θέση που βρίσκοντε. Αυτή την εποχή προσπάθησε να βρεις τη Μεγ. Αρκτο. Όταν τη βρεις μετά προσπάθησε να βρεις το Λέοντα που βρίσκεται ο Κρόνος.

Αυτή είναι η κλασσική μέθοδος διολίσθησης. Μπράβο Γιώργο για την αναλυτική περιγραφή. Όμως έχω μια απορία. Αν δεν χρησιμοποιήσουμε προσοφθάλμιο με σταυρόνημα δεν μπορούμε να χρησιμοποιήσουμε τη μέθοδο περιμένοντας περισσότερο μπροστά από το προσοφθάλμιο;

Αν έχει πολική διόπτρα η στήριξη τότε δεν χρειάζεται η πυξίδα να είναι πάνω. Απλά την έχεις μαζί σου για να δεις στο περίπου που είναι ο Βορράς.

Τelrad ή rigel ανάλογα το μέγεθος του σωλήνα. Είναι η ποιο κλασσική λύση. Ο ερευνητής κουκκίδας νομίζω είναι πολύ ακριβός σε σχέση με τους προηγούμενους καθώς και λιγότερο χρήσιμος. Με τους κύκλους μπορείς να βρεις πολλά Deep Sky αντικείμενα χωρίς τη χρήση ερευνητή. Αρκεί αυτό που ψάχνεις να είναι κοντά σε κάποιο φωτεινό αστέρι. Ο κουκκίδας δεν μπορεί να το κάνει αυτό.

Πάντως για Deep Sky αστροφωτογράφηση δεν είναι απαραίτητο να έχεις ίντσες. Έχω δει από κοντά αστροφωτογράφηση με 80mm ed skywatcher. Για παρατήρηση είναι.

Σήμερα μου ήρθε ο 9Χ50 Skywatcher με διαγώνιο και ανορθωτικό πρίσμα που βλέπεις κανονικά το είδωλο. Επίσης μαζί με αυτόν πήρα και ένα telrad. Προσωπικά τον ήθελα γιατί ο αυχένας μου την τελευταία φορά υπέφερε. Σε συνδυασμό με τον Telrad πιστεύω είναι ποιο βολικό το Starhopping.

Προσωπικά το eye relief των προσοφθάλμιων αυτών δεν με ενοχλεί καθόλου, όταν βγάζω τα γυαλιά μου. Είναι άριστα προσοφθάλμια και όλη η σειρά Τ6 όπως και ο 16mm είναι πολύ κομψά. Το μοναδικό μειονέκτημα που βρίσκω είναι το κόστος (δικαιολογημένα) αλλά και το ότι φοβάσαι να τους δανείσεις σε κάποιο που δεν ξέρει...

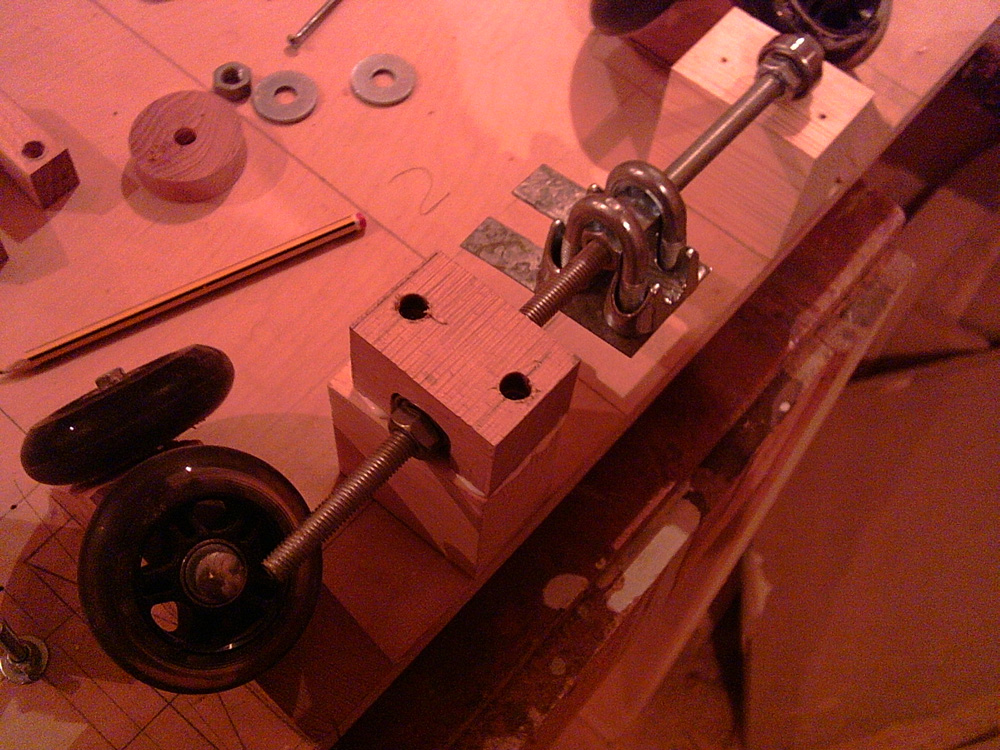

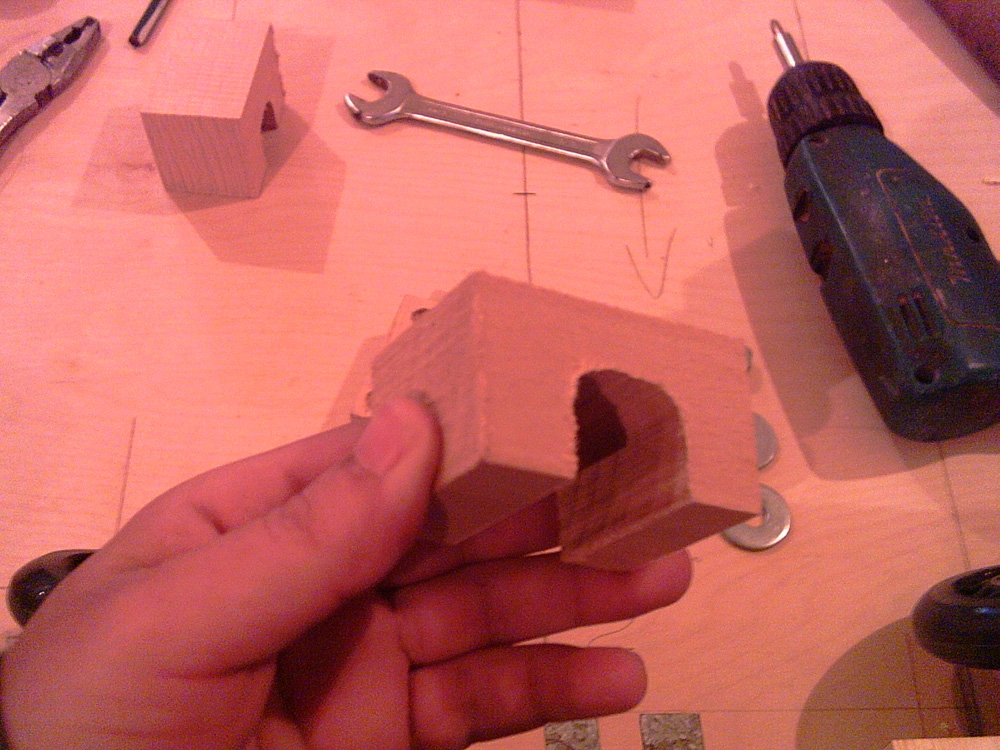

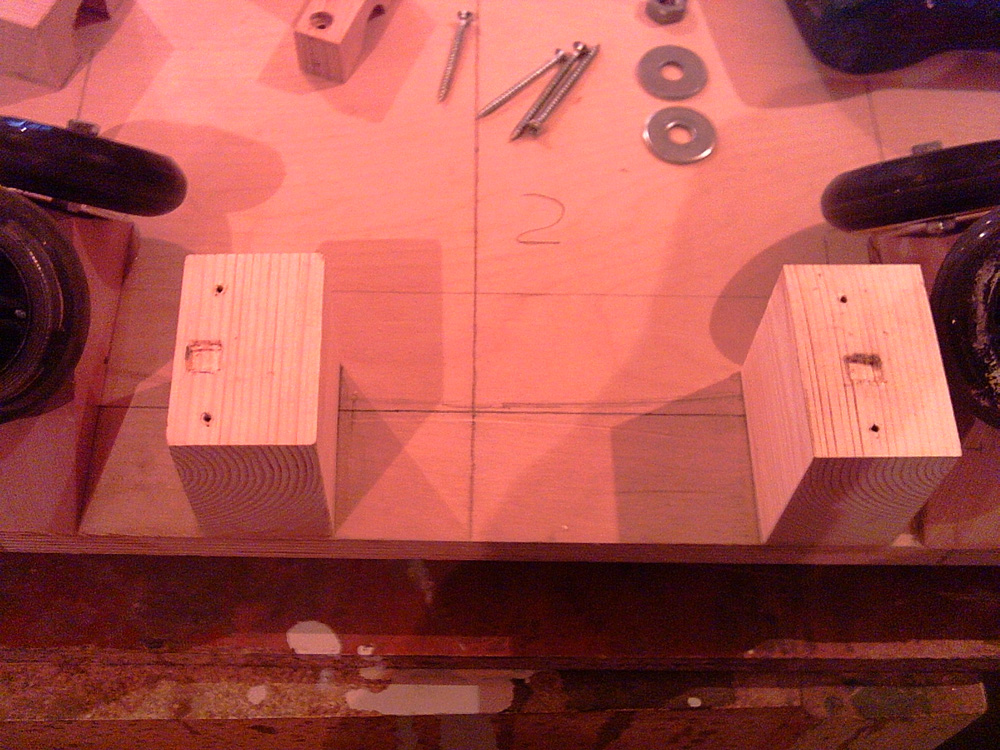

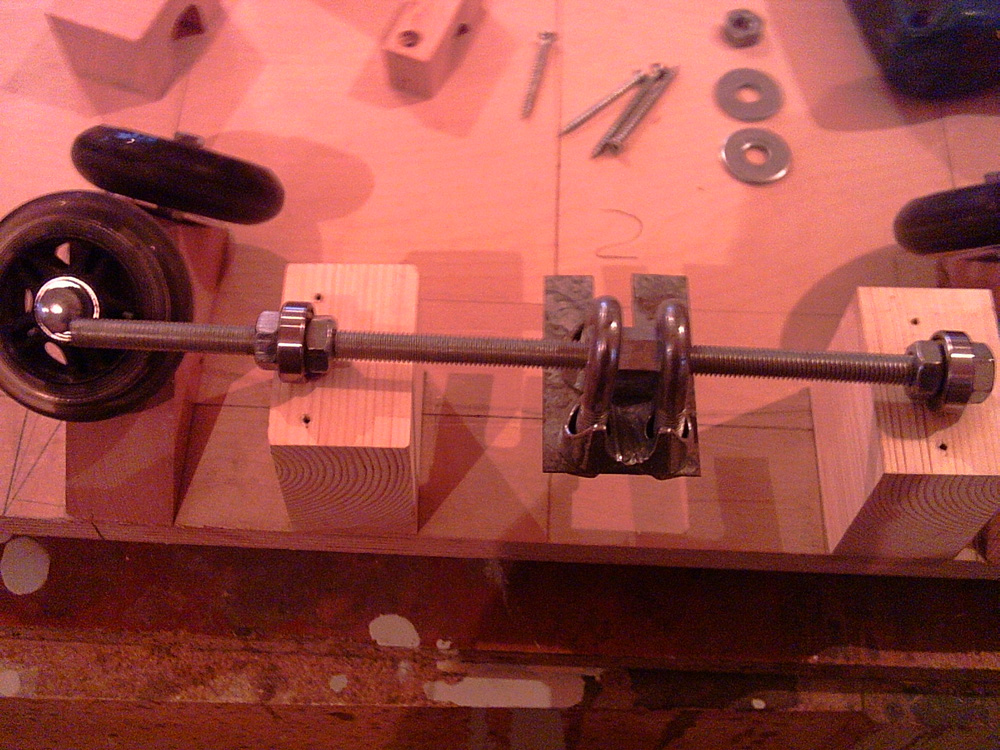

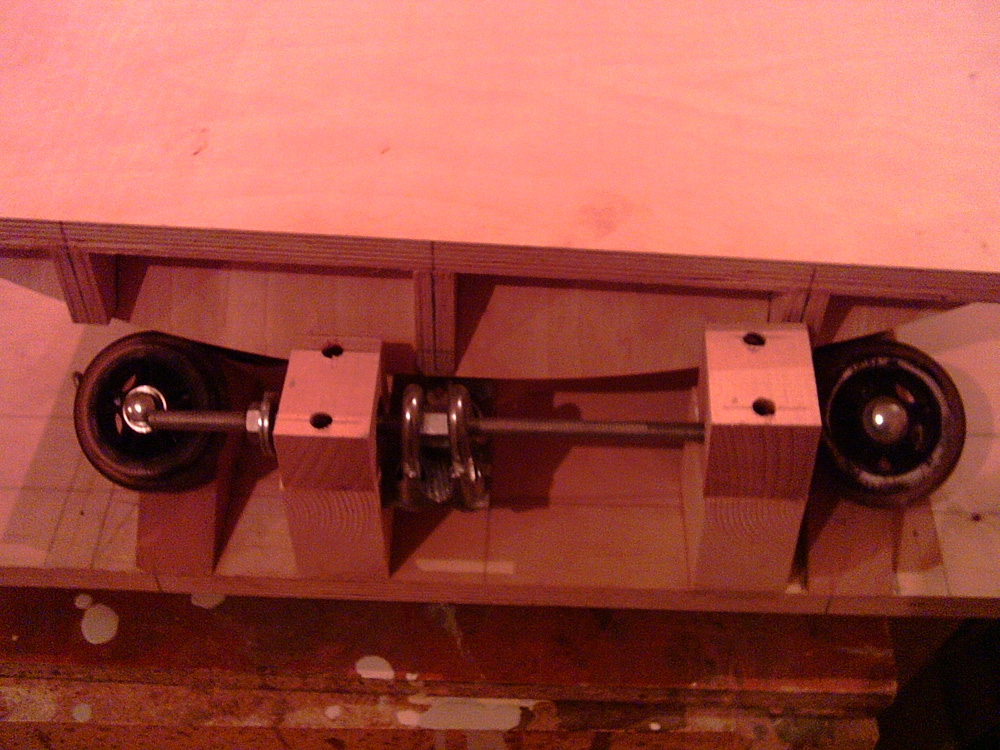

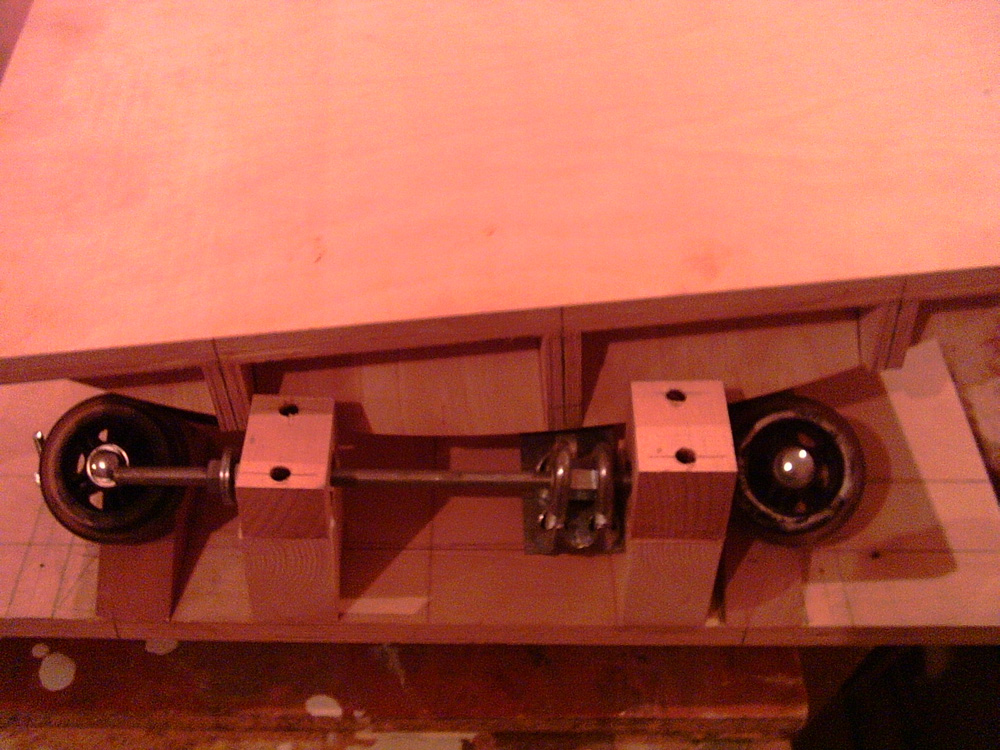

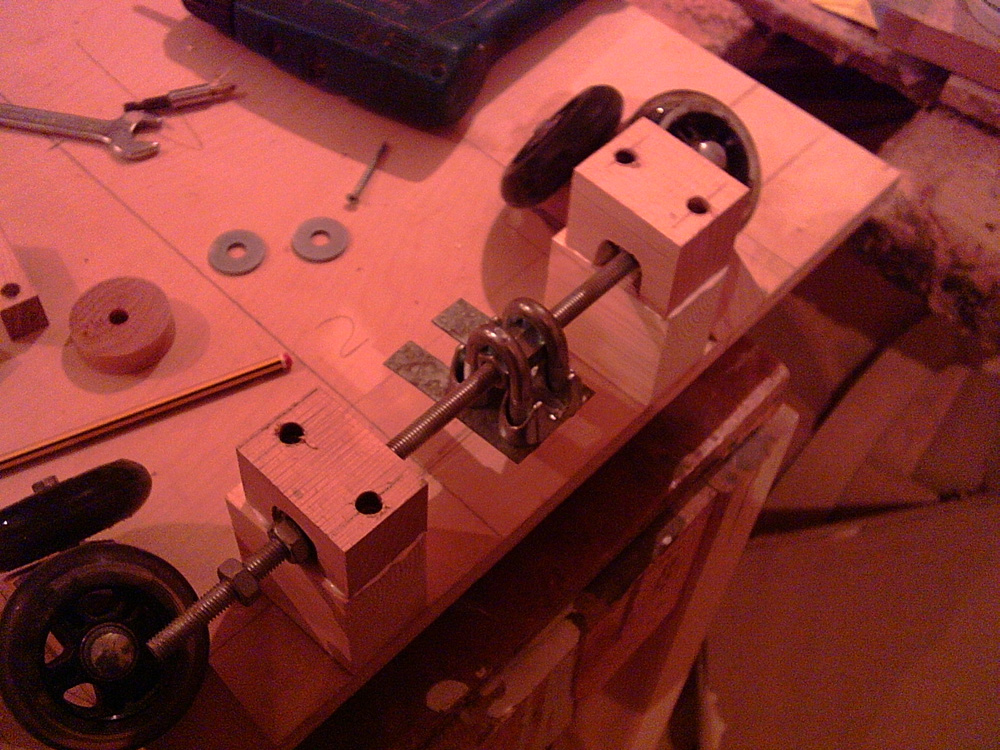

Βήμα 12ο:Στήριξη οδηγού εφαπτομένης στην πλατφόρμα. Για τη στήριξη του οδηγού απαιτεί 4 ξύλα 2 εκ των οποίων σε σχήμα U για να μπουν μέσα τα ρουλεμάν. Το ύψος του οδηγού είναι στο ύψος περίπου του Βόρειου δρομέα από κάτω προς τα πάνω. Ακολουθούν φωτογραφίες.

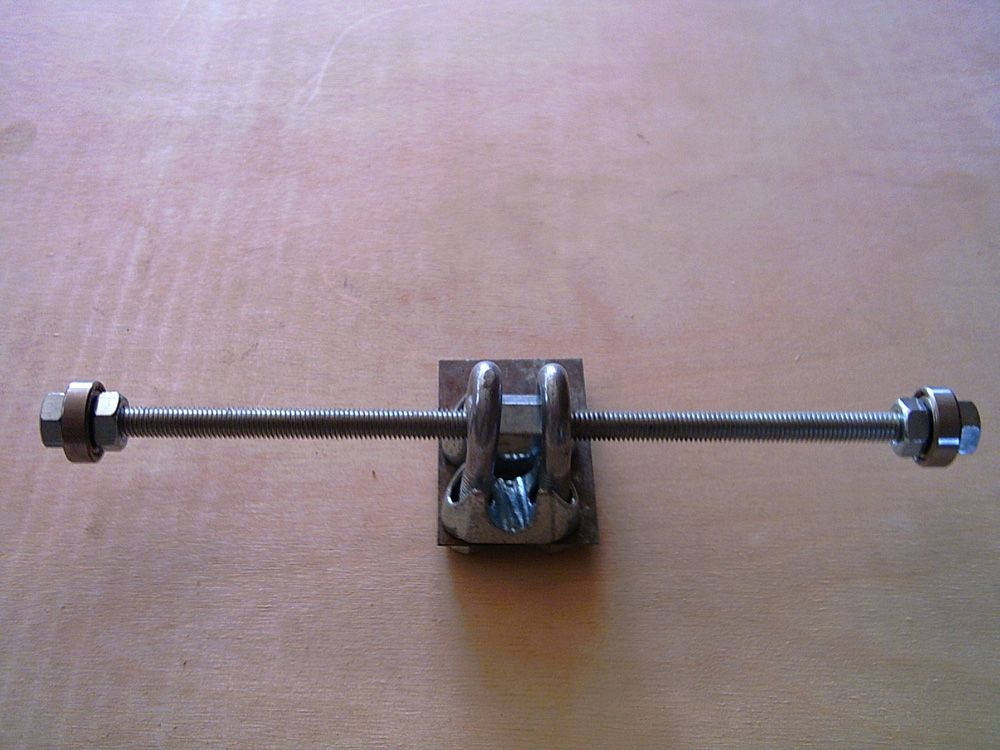

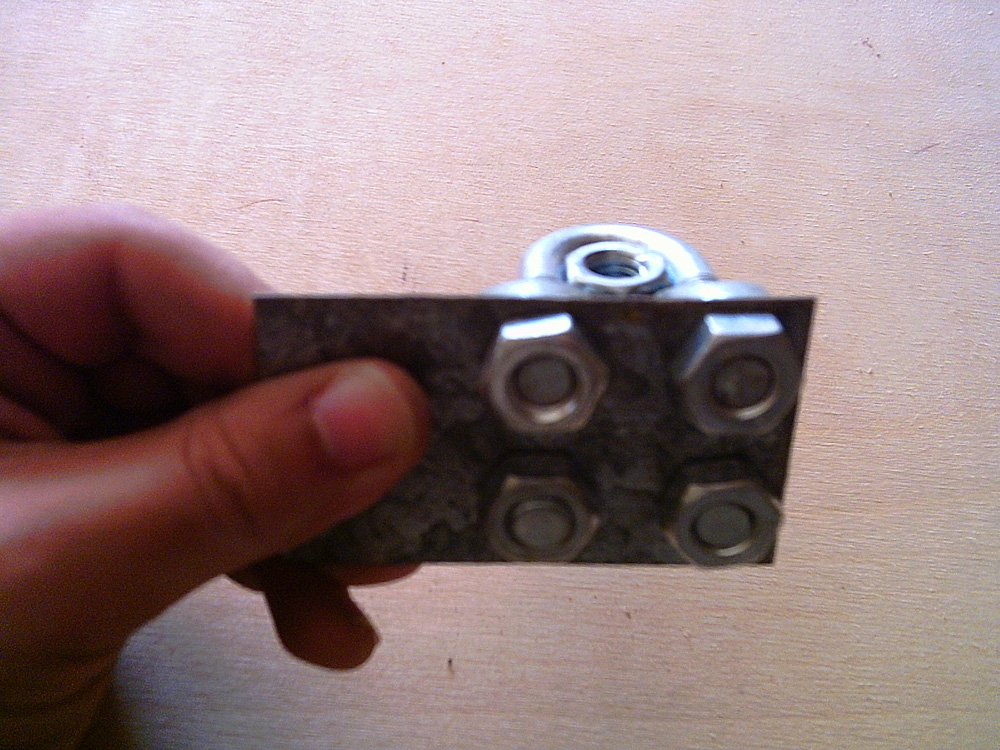

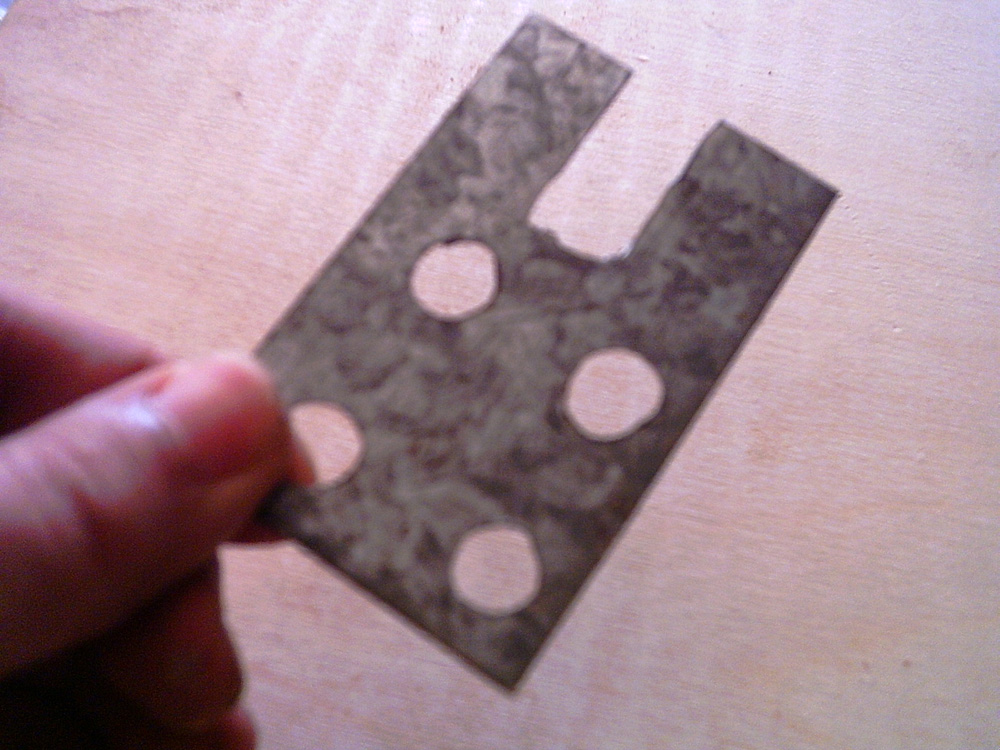

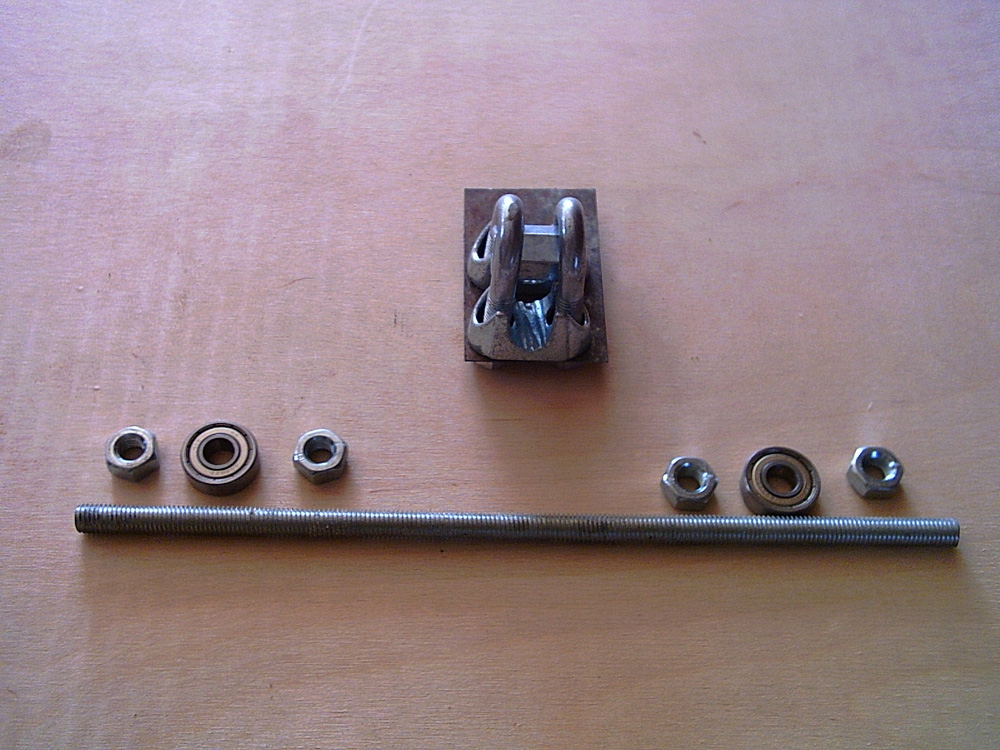

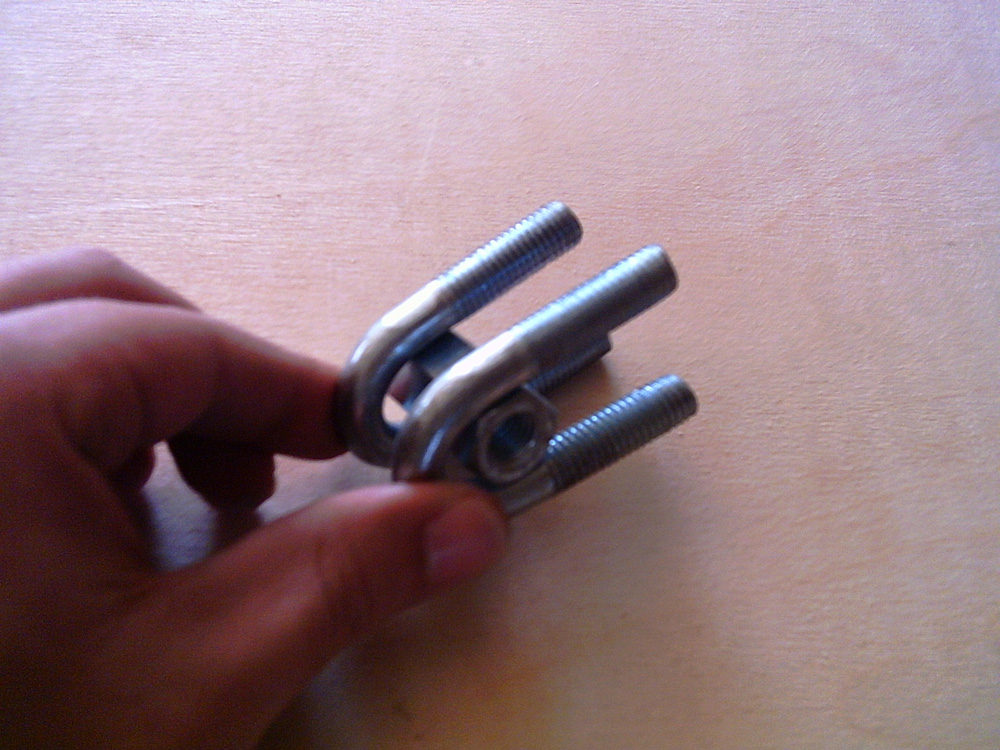

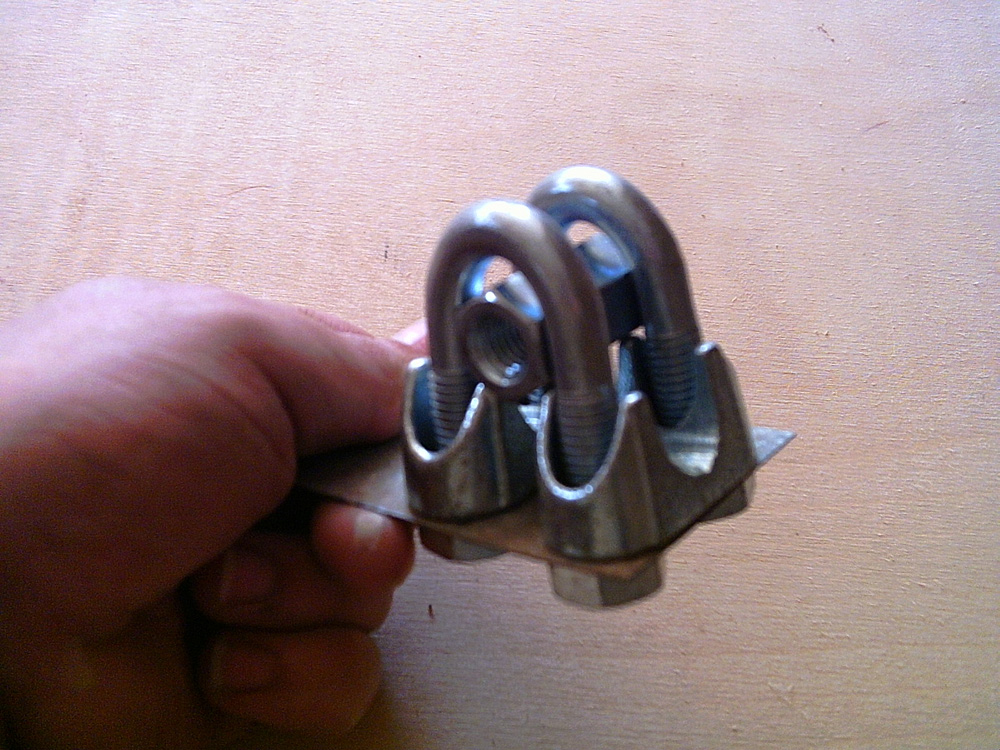

Βήμα 11ο:Κατασκευή οδηγού εφαπτομένης Στο βήμα αυτό δεν θα πω και πολλά πράγματα μιας και οι φωτογραφίες τα λένε όλα. Το μόνο που θα αναφέρω είναι τα υλικά που θα χρειαστούμε για να φτιάξουμε αυτό τον οδηγό. Τα υλικά λοιπόν είναι να εξής: 1 ντίζα 10mm 20εκ. περίπου 1 παρ\μο λαμάκι 2 βίδες σε σχήμα U με τα παξιμάδια τους 2 ρουλεμαν 4 παξιμάδια 1 μεγάλο παξιμάδι ακολουθούν εικόνες με τα στάδια συναρμολόγησης. Ο οδηγός με όλα τα εξαρτήματα συναρμολογημένος

Κοίτα, δεν υπάρχει κάποια φόρμουλα γι' αυτό. Απλά βάζεις πάνω στην πλατφόρμα κάποιο βάρος και δοκιμάζεις να δεις αν δουλεύει σωστά και χωρίς παραμορφώσεις. Εγώ πριν τη δοκιμάσω με το τηλεσκόπιο πάνω, έβαλα 3 μαδέρια περίπου 10 κιλά το κάθε ένα. Πρόσεξε όμως τι γίνεται τώρα. Όταν έβαλα τα μαδέρια (που έχουν το ίδιο βάρος με το τηλεσκόπιο) και κουνούσα τη βάση παρατήρησα ότι κουνιόταν με μια μικρή δυσκολία. Βάζοντας όμως πάνω το τηλεσκόπιο και περιστρέφοντάς το, πρόσεξα ότι η δύναμη είναι πολύ μικρότερη. Αυτό συμβαίνει γιατί η πλατφόρμα περιστρέφεται σε άξονα που περνάει από το κέντρο βάρους του τηλεσκοπίου. Αυτό ωφελεί πάρα πολύ το μοτέρ γιατί δεν χρειάζεται μεγάλη ροπή για να γυρίσει τη βάση. Οπότε αμέσως βγάζουμε το συμπέρασμα ότι το μοτέρ δε χρειάζεται πολύ ρεύμα. Ο στόχος μου είναι να χρησιμοποιώ τη βάση με 8 μικρές μπαταρίες ώστε να μπορώ να τη μεταφέρω. Αυτό θα ήταν πολύ σημαντικό να μην χρειάζομαι καλώδια.

Βασίλη σου εύχομαι καλή θητεία και καλός πολίτης. Τώρα στην αρχή όντως ο χρόνος σου θα είναι πολύ περιορισμένος και θα την ελεύθερη ώρα σου θα θες να κοιμάσαι. Αργότερα μπορεί αν πας σε κανένα φυλάκιο να χρησιμοποιείς τα κιάλια του στρατού. Κάνε την κορόιδα και θα περάσεις φίνα.

Παιδιά δεν ξέρω για αστροφωτογράφηση Deep Sky αλλά για πλανητική θα είναι πολύ εύκολο έστω και με πρόχειρη ευθυγράμμιση. Εννοείται Θέμη ότι θα σε βοηθήσω.

Βήμα 10ο:Δοκιμαστική χρήση της πλατφόρμας και πρώτα συμπεράσματα. Λοιπόν παιδιά χτες το βράδυ δοκιμάσαμε την πλατφόρμα με το τηλεσκόπιό μου για να δω τελικά αν δουλεύει και αν οι κόποι μου πήγαν τσάμπα ή όχι. Η δοκιμή έγινε στο σπίτι μου και τα αντικείμενα που παρατηρήθηκαν ήταν η Σελήνη και ο Κρόνος. Η πλατφόρμα το μόνο που χρειαζόταν ήταν το μοτερ οπότε την κίνηση την κάναμε με το χέρι γυρνώντας σιγά σιγά μια βίδα (θα ανεβάσω φωτό). Η ευθυγράμμιση που κάναμε ήταν τελείως της πλάκας, μιας και δεν είχα ακόμη προσαρμόσει ούτε καν αλφάδι, ενώ η μεγέθυνση που χρησιμοποίησα ήταν 272Χ. Τα αποτελέσματα της πρώτης δοκιμής δεν ήταν μόνο ικανοποιητικά, αλλά και πολύ πάνω από αυτά που θεωρούσα ότι θα είχαν επιτυχία. Ένα θα σας πω μόνο: Κρόνος μέσα στο πεδίο του προσοφθάλμιου πάνω από 30 λεπτά (32-33 για την ακρίβεια). Το μόνο ίσως πρόβλημα ήταν ότι το τηλεσκόπιο ανέβαινε κατά 15 περίπου εκατοστά και για να φτάσουμε στο ύψος του προσοφθάλμιου έπρεπε να χρησιμοποιήσουμε ένα τσιμεντόλιθο. Το μόνο που μένει τώρα είναι να προσαρμόσω το μοτέρ καθώς και να βελτιώσω τη σταθερότητα κάποιον εξαρτημάτων μιας και τα προσάρμοσα κάπως πρόχειρα. Για πρώτη φορά μετά από τόσο καιρό βλέπω ότι ο κόπος μου απέδωσε και με το παραπάνω και αυτό μου δίνει θάρρος και ώθηση να συνεχίσω. Θα συνεχίσω να ανεβάζω φωτογραφίες και οδηγίες για τη συναρμολόγηση. Θα τα ξαναπούμε σύντομα

Πρόσφατα είχα την ευκαιρία να δω από κοντά και να δοκιμάσω πως συμπεριφέρεται ένα OO 10'' f/4.8 (αν δεν κάνω λάθος), πάνω σε μια HEQ5 Pro. Η αλήθεια είναι ότι με απογοήτευσε η σταθερότητα του σωλήνα. Με το παραμικρό κούνημα έβλεπες και κουνούσε σαν τρελό το είδωλο ακόμα και σε μικρές μεγεθύνσεις. Και ενώ είχε γίνει σωστό ζύγισμα εξακολουθούσε να έχει σοβαρότατο πρόβλημα σταθερότητας. Και μιλάμε ότι η στήριξη ήταν πάνω σε πυλώνα. Πιστεύω ακράδαντα ότι δεν είναι θέμα της βάσης είναι θέμα μεγάλων ροπών που υποφέρουν όλοι οι μακροί σωλήνες. Ροπές οι οποίες είναι πολύ δύσκολο να απορροφηθούν ακόμη και με μια EQ6, όταν ο σωλήνας είναι αρκετά μακρύς. Και όταν λέω μακριούς σωλήνες εννοώ από 1200mm και πάνω. Οπότε θεωρώ ότι η αγορά μιας EQ6 ίσως να μειώσει λίγο το πρόβλημα αλλά όχι να το εξαλείψει τελείως. Η ποιο σωστή λύση κατά τη γνώμη μου, αν θες να κάνεις παρατήρηση και φωτογράφηση είναι ίσως ένα SCT 9,25'' της Celestron πάνω στη βάση που έχεις με ένα focal reducer αργότερα. Κι εγώ είμαι της άποψης να δώσει μια φορά τα χρήματα αλλά αυτό που θα πάρεις να το χρησιμοποιήσεις σωστά. Δεν σημαίνει ότι αγοράζοντας μια Ferrari θα μπορείς να κουβαλήσεις ένα φορτηγό σίδερα. Το κάθε πράγμα έχει τη χρήση του. Το 5'' mak με την HEQ5 που έχεις είναι σίγουρα πολύ ποιο σταθερό από το να είχες μια EQ6 και ένα νευτώνειο 1200mm. Πρόσεξέ το αυτό με τη σταθερότητα.

Μπράβο ρε συ Θέμη. Είσαι άπεχτος

Παιδιά σας ευχαριστώ. Θα έρθουμε σίγουρα κάποια στιγμή μέσα στο καλοκαίρι. Θα θέλαμε πολύ να σας γνωρίσουμε και να έρθουμε και στον Πάρνωνα για παρατήρηση μαζί σας. Προς το παρόν θα είμαστε σε επαφή μέσω του Forum. Καλά να περνάτε...

Μετά από προσεκτικότερη παρατήρηση και αφού είχα δίπλα μου ένα finderchart με την περιοχή, παρατήρησα ως και 11 γαλαξίες. Οπότε η παραπάνω λίστα αναθεωρείται ως εξής: NGC 4881 13.4m 13.3sb NGC 4895 13.2m 13.2sb NGC 4886 13.5m 13.6sb NGC 4889 11.5m 13.3sb - Ο ποιο φωτεινός NGC 4898 13.6m 12.1sb NGC 4874 12.2m 13.6sb NGC 4869 13.8m 13.1sb NGC 4876 14.4m 12.9sb - Το ρεκόρ μου NGC 4864 14.3m 12.5sb NGC 4865 13.8m 12.9sb NGC 4860 13.1m 13.6sb Τελικά αν ξέρεις τι ψάχνεις το βρίσκεις ποιο εύκολα.

Θα πάω απόψε κιόλας...

Η αλήθεια είναι Δημήτρη ότι στην περιοχή που είχα εστιάσει ήταν πολύ μεγάλη η συγκέντρωση. Αν έκανα αστρό-άλματα (δηλαδή γαλαξίο-άλματα στην ουσία) θα έβρισκα κι άλλους γαλαξίες αλλά με συνεπήρε το θέαμα και δεν έψαξα περαιτέρω. Είμαι λίγο πωρωμένος με αυτά...

Μμμμμ, αυτή η περιοχή φαίνεται ενδιαφέρουσα για παρατήρηση
